Оголовок для колодца: обзор лучших вариантов

Колодец из кирпича: особенности кладки

Если на участке есть скважина, и её необходимо украсить, тогда лучшим решением станет выложить колодец из кирпича. Этот процесс более трудоёмкий и затратный, чем изготовление деревянного колоца, а также он требует определённых навыков.

Колодец из кирпича прослужит долгие годы

В работе потребуются:

уровень, рулетка;
молоток, шпатель, стамеска;
кирпич, цементный раствор.

Процесс кирпичной кладки:

Приготавливается густой раствор: цемент смешивается с песком в пропорции 1:2 и разбавляется водой до необходимой консистенции.
На утрамбованную землю наносят цементный раствор толщиной 10 мм и выкладывают первый кирпичный ряд

При этом важно помнить, что для кладки первого ряда кирпичи необходимо смочить водой.
Чтобы кладка была правильной формы, изготавливается шаблон, который по мере добавления рядов поднимается.
Два ряда выкладываются тычковым методом, а пустоты заполняются цементным раствором.
Далее выкладываются 2–3 ряда ложковым методом и на 5 ряду кладки кирпича прокладывают армированную проволоку для дополнительной прочности.
Каждый ряд проверяется по высоте при помощи уровня.

Выбор материала

Материалы для облицовки применяют самые разные. Основное требование к ним — выдерживать изменения температуры, быть влагостойкими. Материалы отвечают этим требованиям в разной степени. Некоторым требуется дополнительная защита, другие обходятся без нее.

Дерево

Для облицовки используют разные виды дерева: бревна после оцилиндровки, обрезные доски, горбыль, брус. Наиболее качественный материал — бревна, но хорошо обработанные доски и брусья прослужат не меньше. Самые влагостойкие — лиственница, кедр, береза, дуб, осина. Тем не менее эти породы и остальные перед монтажом обрабатывают препаратами против гнили и насекомых.

Достоинство деревянных конструкций в том, что необязательно повторять конфигурацию круглого колодца. Можно сделать квадратную или многоугольную облицовку. Она гармонично сочетается с элементами резьбы по дереву, что придает конструкции выразительный русский стиль.

Колодец облицованный деревом.

Камень

Отделка из камня — эффектный, но дорогой вариант. Для облицовки используют гранит, песчаник, гальку, укладывая на цементный раствор. Если на местности есть дикий камень, можно собрать булыжники. Лучший материал — плоской формы, средних размером (10 см). Правильно выложенные стены вокруг колодца простоят не одно десятилетие, ведь камень не боится жары или холода, дождя и снега. Монтаж каменщикам без опыта может показаться сложной задачей, тогда лучше нанять профессионала.

Штукатурка

Штукатурят бетонные кольца, если поверхность некачественная. После высыхания проводят финишную отделку. Это может быть побелка, покраска или декоративная штукатурка. Недостаток варианта в недолговечности. Через некоторое время появятся дефекты, придется обновлять или переделывать.

Шины

Практически бесплатный способ, для реализации которого потребуются отслужившие свое автомобильные или тракторные покрышки. Шины с большим диаметром найти трудно, поэтому в большинстве ситуаций ограничиваются максимальным размером 17″. На колодец из узкой трубы этого достаточно.

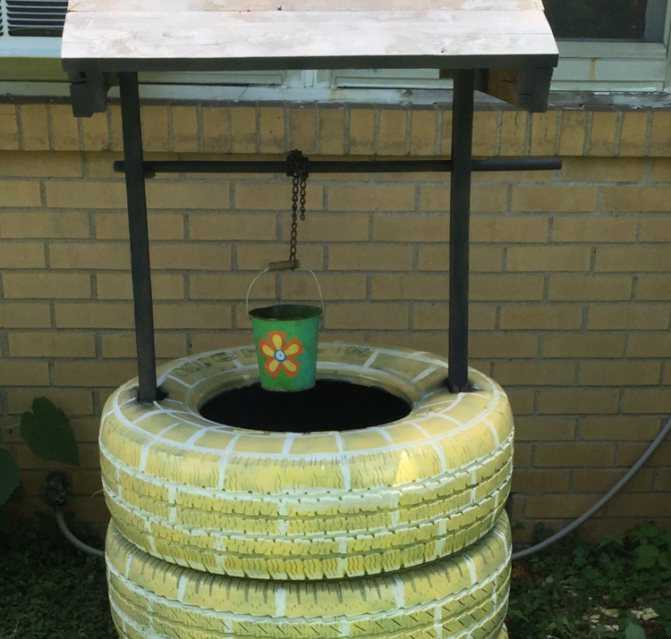

Отделка колодца шинами.

Керамическая плитка

Оригинальная поверхность создается с помощью керамики. На бетонные кольца наклеивают мозаику, для колодцев прямоугольной формы можно использовать плитку. Разнообразие поверхностей позволяет выбрать приемлемый вариант. Плитка бывает гладкой и рифленой, блестящей и матовой, с узорами, имитацией природного камня. Она способна украсить любую поверхность.

Сайдинг и пластиковые панели

Пластиковые материалы закрепляют на каркасе из металлопрофиля или деревянных реек. Монтаж несложный, нужно только нарезать материал по размерам и соединить при помощи замков, имеющихся в торцах. К деревянной обшивке элементы крепят скобами с помощью степлера, к металлической — саморезами. Вариант недорогой, монтаж занимает мало времени. Возможна установка на клею по основательно выровненной и загрунтованной поверхности.

Вагонка

Вагонка хорошо выглядит в отделке колодца. Монтаж не отличается от установки пластиковых панелей. Также понадобится соорудить каркас и закрепить саморезами каждый элемент. Между собой они соединяются замками: шип заводят в паз.

Правильная технология предусматривает, что перед монтажом вагонка подвергается обработке препаратами против гнили, жуков, покрывается лаком. Если последнюю операцию выполнять после монтажа, незащищенными останутся замки, внутренняя сторона, которые скоро начнут портиться.

Выбор материала для оголовка колодца

Современный подход позволяет сделать конструкцию колодца невидимой, расположив все узлы в кессоне под землёй, но такой выгодный элемент ландшафта нельзя упускать тому, кто любит украшать участок.

Камень. Смотрится солидно и мощно. В свою очередь, каменные оголовки можно подразделить на два вида:

Каменные. Выложены «с нуля» вокруг колодца.
Имитация. Верхнее кольцо служит основой для декоративной облицовки.

Дерево. Прекрасно смотрится на фоне рубленого деревянного дома. Подразделяются на:

Бревенчатые (брусовые). Созданы тем же способом, что и стены дома.
Обшитые. На основу закреплён каркас, на который нашиты панели, блокхаус, сайдинг или доска.

Каким бы ни был материал отделки оголовка, существует ряд требований, которые предъявляются к этой разновидности водозаборных сооружений:

Надёжные стенки. Отделка должна быть крепкой, в идеале по верхнему контуру запустить армопояс или стяжку основы и отделки в виде столешницы или опорной площадки. Она защитит отделку от воды и позволит ставить ведро.
Крышка. Позволит предотвратить несчастные случаи с детьми и животными и сохранит чистоту воды от мусора. В ней следует расположить отверстие или люк для шланга.
Утепление. В районах со среднезимней температурой ниже -18 °С придётся делать утепление, либо подбирать теплоизолирующий материал. При мягких зимах (выше -18 °С) утепление не потребуется.
Грузоподъёмный механизм (для ведра с водой). Обычно это рама и вороток. Их необходимо предусматривать в конструкции с самого начала.

Далее мы рассмотрим нюансы и особенности всех традиционных видов строительства и отделки надземной части колодца.

Как сделать оголовок для колодца своими руками?

Разобравшись со стилистикой можно приступать к сооружению оголовка. Причем своими руками у вас, скорее всего, получится лишь самый простейший вариант – стилизация под «деревенский домик». Этот проект предполагает очерчивание верхнего кольца деревянным «срубом» и монтаж поверх этой конструкции двускатной «крыши». При этом в качестве средства водозабора к такому колодцу подойдет и классический ворот, и более экзотичное коромысло (журавель).

Причем само строительство ведется поэтапно по следующему плану:

Оголовок колодца из сруба

Первый этап строительства – глиняная «линза». То есть вам придется окопать колодец траншеей, углубившись в землю на 50 сантиметров, и отступив от внешнего кольца 80-10 сантиметров. После утилизации грунта все пространство траншеи заполняется влажной глиной, набрасываемой на внешние стены кольца и далее в траншею. Финальный этап этого мероприятия – заливка бетонного кольца, закрывающего глиняную линзу от воды. Его льют в опалубку, заглубленную или поднятую над нулевым уровнем. Причем отлив должен клониться, по направлению от стены колодца к гарнцам опалубки.
Второй этап – стены сруба. Их укладывают вокруг колодца, прямо на отлив. Причем ширина сруба должна быть на 30-40 сантиметров больше внешнего диаметра кольца шахты. Угловые сопряжения брусьев обустраивают в чашу или в лапу. Если у вас нет опыта рубки угловых сопряжений, то лучше купите готовый сруб – он обойдется дешевле испорченного материала.
Третий этап – установка ворота. К внутренней стороне сруба, между его границами и внешней стеной кольца, крепят стойки. Их можно зафиксировать на болты или шпильки или попросту вбить в землю. В стойках высверливают отверстие под вал ворота. После чего стойки соединяют с верхним венцом (брусом) сруба наклонными распорками. Далее в первую стойку вставляют ворот с коротким валом, центрируют его по уровню и, сквозь отверстие во второй стойке, вбивают в торец ворота второй вал-рукоять.
Четвертый этап – крыша колодца. Она монтируется на стропильных балках. Причем конек – верхняя, горизонтальная балка – следует расположить перпендикулярно оси вращения ворота. Стропила крепятся к верхней части сруба на укосины. Сборка силового каркаса крыши ведется на саморезы или шпильки. В качестве кровельного материала можно использовать и обычный шифер, или гибкую (как вариант – металлическую) черепицу.

Идеи домиков для колодца, материалы, чертежи, изготовление

Есть различные формы домиков, рассмотрим самые популярные.

Вариант: Открытый козырек

Такой вариант состоит из простого металлического или деревянного козырька на двух столбах. К которым крепится ворот.

Вариант: Двухскатный домик

Сначала составляют чертеж на основе колодезного кольца. В схеме необходимо отобразить все элементы с учетом их габаритов. Чем точнее чертеж, тем ниже вероятность ошибки при создании сооружения.

Закупают стройматериалы и подготавливают инструменты. В перечень последних включают:

электрорубанок;
рулетку;
электролобзик;
молоток;
дисковую пилу;
крестообразную отвертку;
ножовку;
гвоздодер;
строительный уровень.

Чтобы создать колодезный домик с двускатной крышей, потребуются такие материалы:

деревянный брус (размеры 50х50, 50х100)
бревно для ворота;
доски и фурнитура для дверцы;
обрезные доски;
саморезы и гвозди;
рубероид или шифер.

Не забудьте приобрести антисептическое средство. Оно необходимо для обработки деревянных деталей. Их перед этим обязательно ошкуривают.

После того, как всё будет подготовлено, нужно следовать пошаговому алгоритму сборки.

В него входит несколько этапов:

Расчистите место вокруг колодца, разровняйте, насыпьте и утрамбуйте щебень, сначала более крупный, затем мельче (толщина 15-20 см).
Строительство каркаса. Из бруса (сечение 50х100 мм) изготавливают основание. Периметр будущей конструкции должен быть больше диаметра колодезного кольца. Две опорные стойки с тем же сечением прикрепите к раме металлическими пластинами и соедините их бруском (50х50 мм). По бокам прикрепите, используя 4 стойки (50х50 мм), срежьте их под углом 45 градусов для лучшего прилегания.
Для обвязки используют обрезную доску (ширина 12 см, толщина 4 см). Следующий шаг –заполнение образовавшихся промежутков досками. Сторону, где будет находиться дверца, оставьте без изменений.
Изготовление ворота. Для этого круглый брус диаметром 20 см и шириной на 4-5 см меньше промежутка между вертикальными стойками, отшлифуйте. Сделайте в нем дырки с двух сторон диаметром 2 см и глубиной 5 см. Такие же, но сквозные, просверлите в стойках и вставьте туда металлические втулки. Подвесьте брус на стальные стержни с диаметром 24 мм. Левый согните под прямым углом, правый оставьте в том же виде. Таким образом воду будет удобно набирать. Чтобы предотвратить деформацию ворота, используйте металлическую проволоку. Прикрепите цепь, к которой будет подвешиваться емкость для воды.

Установите собранную систему на каркас. Присоедините укосины (они играют роль усилителей), поставьте обрешетку, уложите рубероид. Последний можете заменить шифером.
Установка дверной створки. Для ее изготовления понадобятся доски (ширина 20 см) и саморезы. Зафиксируйте получившееся полотно брусами (25х30 мм). После остается смонтировать фурнитуру и навесить готовую дверь.
Задекорируйте домик по своему усмотрению.

Особенности строительства колодезного домика закрытого типа

Если нужно защитить колодец более основательно, то следует выбрать закрытый тип домика для него.

Но перед началом работ надо не только набросать эскиз будущей конструкции, но и, желательно, подготовить чертежи, на которых нужно нанести все размеры, указать места соединений различных элементов и другие данные – это позволит избежать ошибок как при изготовлении каркаса, так и при его монтаже.

Конечно, видов колодезных домиков как закрытого, так и открытого типа может быть много, и они отличаются не только материалами и художественным оформлением, но и формой.

Но существует одна конструкция, которая может считаться базовой, так как ее основные элементы присутствуют в любом таком домике.

Итак, основными конструктивными элементами домика для колодца являются:

две опорные стойки, для изготовления которых можно использовать брус с сечением 100×200 мм;
короткие опоры, количество которых определяется конструкцией домика, но их количество не менее 4 единиц. Для них также можно использовать брус с таким же сечением.

Также потребуется материал для крепления всех элементов каркаса – в этом случае можно остановить свой выбор на брусе с сечением 30×60 мм.

Зачем нужен домик для колодца?

В продаже доступен большой выбор готовых домиков для колодцев. Однако стоимость подобного рода изделий оставляет желать лучшего. Поэтому многие владельцы решают строить колодезные домики собственными силами – ничего сложного в этом нет.

Домик для колодца

Главным предназначением домика для колодца является защита воды от разного рода загрязнений и прямых солнечных лучей. Насекомые, мусор, животные, избыточное тепло – все это негативным образом отражается на качестве воды.

Также домик обеспечит надежную защиту колодца от разного рода осадков и химикатов, использующихся для опрыскивания растительных насаждений. Зимой же правильно обустроенный домик не позволит воде в колодце замерзнуть.

Домик для колодца

Нюансы выбора

Следует подбирать оголовок на скважину так, чтобы его размер точно соответствовал размерам обсадной трубы.

Вторым немаловажным нюансом при выборе устройства является материал его изготовления. В торговой сети представлены чугунные, пластиковые и стальные изделия. Конструкции этих оголовков имеют много общего, но нагрузку, оказываемую на них, они способны переносить по-разному.

Полимерные изделия могут выдержать до 200 килограммов, стальные – до 500 килограммов, а чугунные – легко переносят и больший вес, хотя они и сами имеют большую массу.

Для относительно неглубокого источника, при расположении водоносного слоя на глубине не более 50 метров, приобретают пластиковые или стальные устройства, поскольку в этом случае нагрузка на них редко составляет более 100 килограммов. В свою очередь вес оборудования для более мощной артезианской скважины может превысить 250 килограммов, поэтому для нее покупают оголовок попрочнее.

Точная информация о параметрах крышки на источник имеется в техпаспорте, прилагаемом к изделию, поэтому все данные о нем можно выяснить до его приобретения. Немаловажным преимуществом оголовка для скважины считается то, что он имеет довольно простое устройство.

Состоит данное изделие из следующих основных деталей:

фланца;
крышки;
уплотнительного кольца.

В зависимости от модели, оно может быть доукомплектовано:

Кабельным вводом, который предназначается для электропривода. Данный элемент позволяет защитить от повреждений электрический кабель. У него обычно имеется специальная пружина, обеспечивающая прочное крепление и герметичность.
Рым-болтами. Они имеют форму стандартного болта, верхняя часть которого оформлена в виде кольца. Задействуют эти элементы для фиксации тросов и для подвешивания насоса. Рым-болты помещают на оголовок сверху, чтобы облегчить поднятие крышки, а снизу размещают для установки оборудования. Если они не входят в комплект, их можно купить и потом приварить к оголовку из металла.
Крепежными болтами. Эти детали могут иметь особую «секретную» конструкцию, что позволяет обеспечить источнику дополнительную защиту от постороннего нежелательного вмешательства. Если в комплекте оголовка имеются обычные болты, желательно поменять их на крепеж с «секретом». Лучше приобрести болты, которые специально предназначаются для работы в условиях высокой влажности, защитой от коррозии в них служит пластиковое покрытие. Когда имеется возможность, лучше предпочесть данные комплектующие.
Штуцером для трубы, подающей жидкость.
Набором карабинов.

На оголовках, монтируемых на скважину, присутствует специально нанесенная маркировка, позволяющая иметь представление о параметрах изделия. Сначала обычно видны буквы ОС, расшифровывающиеся как «оголовок скважинный». Первое число указывает размеры обсадной трубы. Когда оно одно, это означает, что крышку на скважину своими руками поставить можно только на трубы одного диаметра.

Например, если на изделии есть маркировка ОС-152/32П, это означает, что оно сделано для обсадной трубы диаметром 152 миллиметра и укомплектовано переходником для водопровода размером 32 миллиметра. Оголовок изготовлен из пластика. Если на изделие нанесено ОС-152/32, тогда оно имеет аналогичные характеристики, как у первого устройства, но только было изготовлено из металла.

Можно приобрести оголовок по низким ценам, но привлекательная стоимость не означает, что модель качественная. Наиболее востребованы сейчас у потребителей оголовки для скважин от компании «Джилекс».

Строительство шахты колодца из бетонных колец

Строительство колодца с использованием бетонных колец – самый популярный метод, так как работы производятся относительно быстро и легко. К тому же, такие колодцы отличаются прочностью и долговечностью. Сами кольца покупаются уже готовыми. Диаметр кольца – минимум 1 метр, чтобы в нем было удобно работать, но не больше, так как их будет тяжело опускать.

Шахтный колодец из бетонных колец

Для начала необходимо произвести подготовительные работы – установить треногу, при помощи которой кольца будут спускаться в шахту и подниматься ведра. Затем начинает выкапываться яма – глубиной до 1 метра, в которую опускается кольцо. Дно шахты постепенно подкапывается, кольцо опускается вниз. Подкапывать можно от центра к краям, если грунт рыхлый, или наоборот, если плотный. По мере того, как кольцо опускается на необходимую высоту, сверху добавляются новые. Делается это до тех пор, пока не будет достигнут водоносный пласт. Кольца между собой скрепляются стальными накладками с металлическими скобами, во избежание сдвигов. Швы в водоприемной части уплотняются просмоленной пенькой, в верхней – бетонным раствором

Важно! Запрещено использовать в работе любые химические продукты – мастики, монтажные растворы, герметики, которые могут оказать влияние на качество воды. Еще один способ строительства – подготовка всей шахты и последующее опускание в нее колец. Но использовать его можно только на твердых грунтах, так как велика вероятность обрушения

К тому же, сама шахта в диаметре должна быть шире колец на 20-30 см., а после их спуска засыпается. Это делает такой способ трудозатратным и не популярным. После того, как в колодец начинает активно поступать вода и на дне появится несколько ключей, работы можно остановить. Поступившая вода откачивается, убирается еще несколько ведер грунта, и колодец оставляется на несколько часов (около 12). По прошествии этого времени работы повторяются еще раз, а затем можно устроить донный фильтр

Но использовать его можно только на твердых грунтах, так как велика вероятность обрушения. К тому же, сама шахта в диаметре должна быть шире колец на 20-30 см., а после их спуска засыпается. Это делает такой способ трудозатратным и не популярным. После того, как в колодец начинает активно поступать вода и на дне появится несколько ключей, работы можно остановить. Поступившая вода откачивается, убирается еще несколько ведер грунта, и колодец оставляется на несколько часов (около 12). По прошествии этого времени работы повторяются еще раз, а затем можно устроить донный фильтр.

Разновидности колодцев

Каждый колодец на даче – это шахта, которая бывает разной глубины. В зависимости от этого параметра существуют разновидности колодцев:

Ключевой. Это самый простой вид. Имеет небольшую глубину. Применяется, когда вода на дачном участке находится снаружи и бьет ключом. Перед началом работ нужно провести анализ воды. При этом поверхностный слой грунта снимается на глубину 20-30 см

Делается это осторожно, чтобы не повредить ключ.
Шахтный. Устанавливается там, где присутствует вода на глубине до 25 м

Во время использования требуется соблюдение баланса между поступающей и используемой водой. Жидкость не должна застаиваться.
Трубчатый. Представляет собой трубу, которая вводится в грунт на большую глубину. Отверстие роется буром. Длина трубы достигает 45 м. Способ дорогостоящий.

Как сделать колодец из бумаги собственноручно

Тому, кто любит украшать свой дом разными поделками будет интересно узнать, как сделать колодец из бумаги своими руками. Никаких специальных навыков и сложных инструментов для этого не понадобится. Только желание сделать что-то своими руками.

Подготовка к работе

Делать поделки своими руками всегда интересно и приятно. Для работы можно использовать самые разные материалы, в том числе бумагу или газеты. Для того чтобы сделать колодец из бумаги, кроме желания и хорошего настроения нужно подготовить:

Газеты.
Лист картона.
Клей.
Деревянную шпажку.
Круглую деревянную палочку.
Ножницы.
Малярный скотч.
Линейку и карандаш.
Акриловые краски и кисточку.
Цветную бумагу.

Кроме материалов и инструментов нужно подготовить бумажные трубочки, из которых и будет сооружаться колодец. Технология их создания настолько проста, что эту работу сможет выполнить даже тот, кто никогда не занимался подобным творчеством. Даже если вначале трубочки будут выходить не очень ровными, не стоит расстраиваться. Совсем скоро пальцы обретут уверенность, и газетные детали будут иметь идеальную форму.

Трубочки для колодезной шахты должны иметь диаметр не менее 0,6-0,7 мм. Благодаря этому в готовом виде колодец будет смотреться более эффектно. Чтобы сделать такие трубочки, понадобится палочка соответствующего диаметра. Газетный лист следует разрезать на 8 частей. Палочка размещается в левом нижнем углу под небольшим наклоном — можно начинать сворачивать трубочки. В ходе работы нужно следить за тем, чтобы лист плотно прилегал к основе по всей длине. Когда трубочка скручена, по краю следует нанести клей по всей длине и плотно прижать.

Готовые элементы отложить в сторону до полного высыхания клея. С одной стороны каждая трубочка выходит немного тоньше, и видно газетную спираль. Чтобы сделать их максимально похожими на небольшие бревнышки, эту спираль следует отрезать ножницами. Нужно сделать также две трубочки большей длины. Они будут исполнять роль опор для крыши.

Кроме трубочек нужно подготовить основу будущего колодца: шахту и крышу. На лист картона необходимо нанести рисунок элемента, который внешне напоминает разобранный коробок (1). В середине листа чертится квадрат, с каждой стороны которого следует начертить еще по одному квадрату. Что касается размеров, то они могут быть самыми разными. Все зависит от того, каким мастер видит свой будущий колодец. Например, это будет небольшая конструкция с основанием 80х80 мм.

Внутренняя поверхность шахты обклеивается цветной бумагой или красится красками. При желании «дно» можно покрасить в голубой цвет, имитирующий воду. Склеить углы малярным скотчем. В результате выйдет коробок без крышки.

Для того чтобы сделать крышу, понадобится начертить на листе 2 квадратные детали и 2 треугольные. Крыша должна быть немного больше, чем основание. Далее следует вырезать детали и склеить при помощи скотча.

Сборка конструкции

Когда все детали готовы, можно приступать к сборке колодца. Чтобы бумажные трубочки выглядели, как настоящая бревенчатая кладка, они должны иметь разную длину. Если ширина основания 80 мм, то половина «бревен» должна иметь длину 80 мм, а вторая — 100 мм. Приклеивать детали следует, чередуя короткие и длинные, двигаясь в направлении снизу вверх.

Чтобы декорировать крышу, понадобятся бумажные трубочки меньшего диаметра. Для их подготовки можно использовать деревянную шпажку. Лист газеты нужно разделить на 16 частей и приступать к сворачиванию трубочек. Чтобы готовые детали имели законченный вид, спиральные концы следует отрезать.

Начинать обклеивать крышу следует с треугольного фронтона. Первая трубочка крепится к нижнему краю, вторая — перпендикулярно, ровно посередине

Очень важно, чтобы угол между ними был 90 градусов. Образовавшиеся с двух сторон треугольники заполняются трубочками

Все излишки, которые выступают за пределы крыши, следует обрезать острыми ножницами.

Таким же образом заклеивается второй фронтон. Укладывать бревна на скаты крыши будет легче. После того как высохнет клей, все лишнее отрезать.

Следующий шаг — установка опор для крыши. Заготовки обрезаются до нужной длины, тщательно смазываются клеем на высоту 80 мм и вклеиваются внутрь шахты. Для большей надежности можно дополнительно зафиксировать их скотчем.

Прежде чем прикрепить крышу на опоры, необходимо сделать для колодца столешницу, на которую будет ставиться ведро. Для этого из плотного картона вырезается квадрат 80х80 мм. В центре следует вырезать прямоугольное отверстие и два отверстия для опор. Готовую столешницу надеть на опоры и прикрепить к бревенчатому каркасу, предварительно смазанному клеем. Затем прикрепить крышу.

Нюансы установки фабричных конструкций

Если приобретен стальной или пластиковый скважинный колодец, изготовленный в заводских условиях, задача, как сделать колодец под скважину, становится намного легче.

В этом случае важно правильно смонтировать приобретенную конструкцию, чтобы она обеспечивала надежную защиту аппаратуре, которая обслуживает скважину:

Сначала подготавливают котлован, габариты которого должны превышать размеры корпуса минимум на 30 сантиметров.
На дне котлована делают гравийно-песчаную «подушку». Когда конструкция пластиковая, поверх насыпи заливают бетонную стяжку толщиной не меньше 5 сантиметров.
В днище колодца делают отверстие для монтажа обсадной трубы.
Корпус помещают в котлован таким образом, чтобы его горловина располагалась выше уровня грунта на 10 сантиметров. Это защитит колодец от попадания поверхностных стоков.
Герметизируют место подсоединения обсадной трубы к колодцу, для чего можно задействовать специальные гильзы, привариваемые ко дну колодца.
Для выравнивания кессона при установке в котловане используют брусья. По периметру его обсыпают глиной и трамбуют, создавая эффективную гидроизоляцию. Для снижения потерь тепла можно делать обсыпку керамзитом.
Трубы и кабели, находящиеся в кожухах, помещают в технологические отверстия стен и герметизируют все соединения.
Котлован засыпают грунтом.
Устанавливают крышку колодца.

По желанию заливают по периметру неширокий бетонный пояс, который защитит стенки от проникновения влаги и тем самым значительно продлит время эксплуатации конструкции.

Как сделать оголовок из камня

Вначале корректируют бетонное кольцо, используя болгарку. По периметру создают фундамент, укладывают гидроизоляцию на основу из бетона. Для этого применяют рубероид. Далее выполняют облицовку камнем. Кирпич кладут традиционным методом, швы перевязывают.

Каменный колодец.

После возведения стен колодец накрывают пленкой. Через пару дней устанавливают ворот. Скважина требует сложной облицовки, поскольку заводской бетон достаточно плотный. Снаружи делают отверстия величиной 5 мм, оставляют между ними расстояние 12 см.

Армирующую сетку с размером ячеек до 5 см оборачивают вокруг кольца. Образуется припуск. Его загибают, оставляя зазоры между сеткой и бетонным кольцом величиной 1 см. В углубление устанавливают проволоку толщиной 5 мм. Образуются анкеры. На них монтируют сетку.

Для облицовки используют древесину. Сооружают каркас вокруг каменного кольца и начинают собирать раму. На ней фиксируют доски толщиной 3 см. Должно быть 4 крупных щита. На них дважды наносят праймер.

Детали прикладывают к скважине, и фиксируют точки, где они соприкасаются. Там же делают отверстия перфоратором, устанавливают брусья. После фиксации щита прикручивают верхний угол, фиксируют его в нужном положении и приступают к монтажу второй стороны.

Подъёмный механизм для ведра

Проще всего установить обычный вороток — такой, каким он бывает на иллюстрациях русских сказок. Есть два принципиально разных варианта его монтажа.

Стойки на основе. Вертикальные стойки рамы монтируются к основанию колодца, опираются на фундамент, либо возводятся вместе с основой. По материалу они могут быть произвольными — дерево, металл, кирпич. Каждый из материалов можно представить в великолепном исполнении — ковка, резьба по дереву или декоративная кладка.

Принципиальное устройство крепления «стойка на основе» на видео

Стойки опираются на армопояс. Нагрузка от ведра воды невелика, поэтому стойки с воротком вполне можно опереть на армопояс (если колодец каменный), или на опорную столешницу (если он деревянный). Пятки стоек обязательно прикрепить анкерами. При исполнении из дерева варианты ограничиваются только фантазией.

Сам вороток можно изготовить так:

Установить в стойки подшипники с внутренним диаметром 20 мм.

Подыскать ровное бревно Ø 180–200 мм и высверлить в нём продольное отверстие Ø 22 мм. Обработать его гидрофобными составами и антисептиками. Это будет барабан.

Вбить в отверстие металлическую трубу Ø 20 мм. Подрезать концы.

Установить трубу в подшипники, смонтировать рычаг для вращения.

Отмерить и зафиксировать тросик или цепь, закрепить ведро.

Колодец представляет истинную свободу для творчества и отработки навыков. Модели, выполненные мастерами на заказ, просто поражают воображение. Если у вас имеется такой архитектурный резерв, вы можете превратить его в настоящий экспонат, применяя знания из нашей статьи.

рмнт.ру

20.04.15

Каменный оголовок

Для того чтобы сделать своими руками оголовник для колодца из камня, придётся либо спилить верхнюю часть кольца (надземную) и выложить каменное кольцо на фундаменте, либо обложить бетонное кольцо природным камнем (кирпичом и пр.).

Итак, решили выгнать каменные стены. Значит, спиливаем бетон до уровня земли.
Теперь необходимо сделать фундамент. Обкапываем по периметру заглубленное кольцо и хорошо трамбуем землю. Засыпаем слой щебня, и тщательно смочив его, трамбуем. Сверху идёт слой песка и снова трамбовка.
Следующий этап — заливка фундамента по периметру

При этом важно армировать его по всей окружности.
Как только фундамент просохнет в течение 1-2 суток, можно покрывать его слоем гидроизоляции и приступать к обустройству колодца.
Кладку камня (кирпича и пр.) ведем по кругу, используя крепкий цементный раствор.
Верхний слой оголовка необходимо обязательно армировать.
Теперь приступаем к монтажу крыши и воротка. Для этого понадобятся бревна или брус

Для крыши — доска. А сделать кровлю привлекательной поможет битумная черепица.
Итак, подготавливаем две стойки из клеенного бруса и обрабатываем их антисептиком (можно праймером).
Стойки крепим к опорной столешнице и самому каменному каркасу при помощи анкеров, предварительно вкопав их в грунт на 50-70 см. Землю вокруг хорошо трамбуем.
В стойки монтируем два подшипника диаметром 20 мм по внутренней стороне. Монтаж выполняйте на удобной для вас высоте стойки.

Теперь готовим барабан. Его можно сделать из бревна, также обработанного антисептиком.
В бревне формируем продольный канал, диаметр которого составит 22 мм. В него вставляем металлическую штангу с ручкой для подъема воды.
Бревно монтируем в подшипники и крепим к нему при помощи анкера крепкую цепь.

Бревно обязательно закольцуйте, чтобы оно не растрескалось в процессе эксплуатации. Осталось возвести крышу. На опорные столбы монтируем раму из досок и делаем обрешётку. Обрешётку обшиваем досками своими руками и покрываем её битумной черепицей. Ваш красивый оголовок готов.
