Каркасный гараж из дерева и профиля своими руками

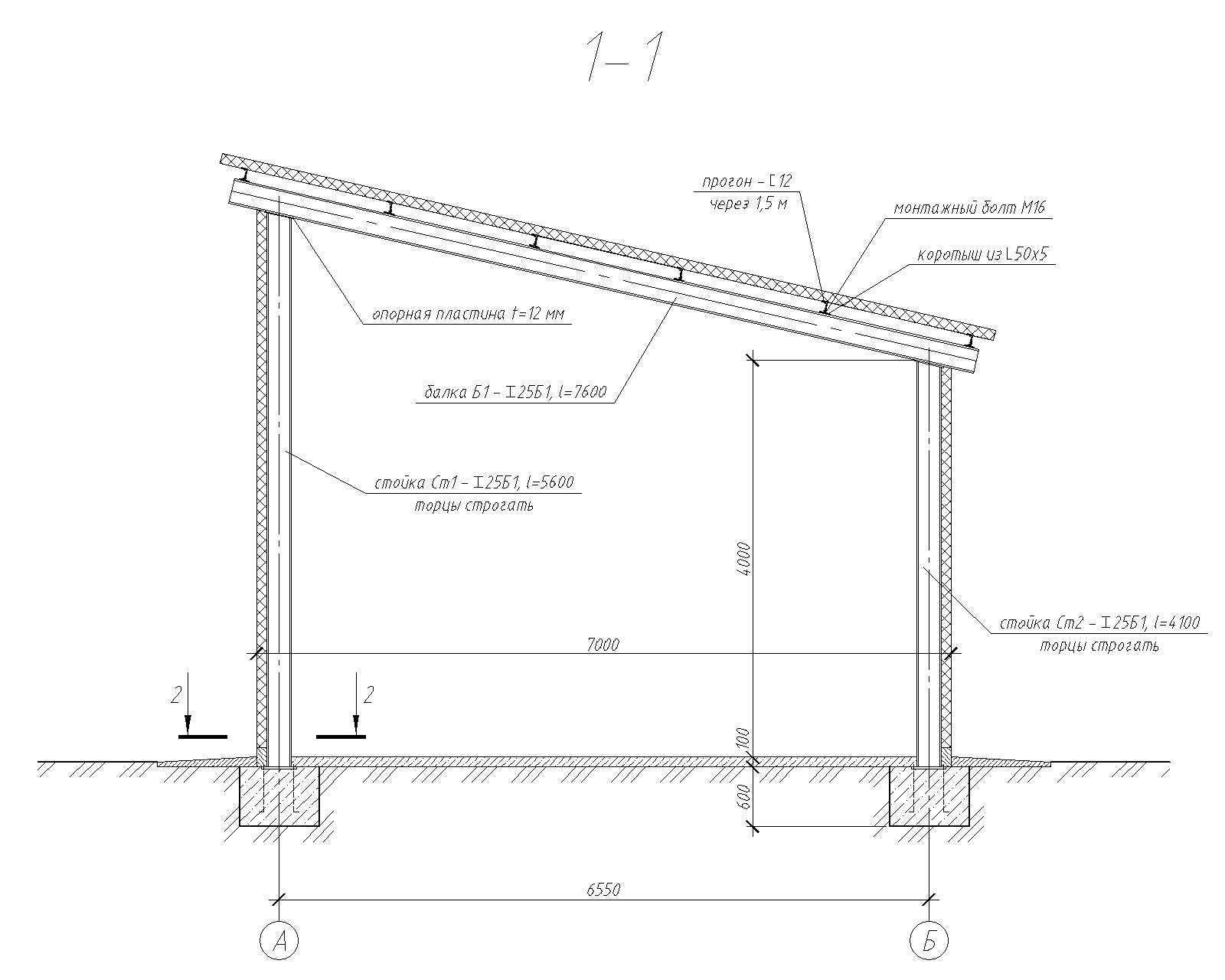

Односкатный гараж

В случае с односкатной крышей стропила укладываются поперек каркаса, это сэкономит время при монтаже. После укладки балки крепятся к основанию уголками с саморезами или с помощью гвоздей.

Затем начинается сборка обрешётки. Если используется необрезная доска, то следует очистить её от остатков коры. После подготовки доски обрешётки укладываются поперёк стропил и фиксируются саморезами. Между элементами обрешётки не должны образовываться щели и зазоры.

Поверх обрешётки на каркасный гараж укладывается слой гидроизоляционного материала. Традиционно используется рубероид, либо специальная плёнка.

При гидроизоляции рубероидом, слои материала укладываются друг на друга внахлёст. Величина нахлёста должна составить не менее 3-4 см. Затем материал прибивают к доскам обрешётки гвоздями.

Гидроизоляционная плёнка фиксируется строительным степплером со скобами.

После слоя изоляции устанавливается окончательное покрытие. Для каждого из вариантов свои правила укладки и эксплуатации. При укладке руководствуйтесь рекомендациями производителя выбранного кровельного материала.

Ленточный фундамент для каркасного гаража

Прежде чем приступать к устройству ленточного фундамента для каркасного гаража необходимо расчистить площадку, выровнять и срезать верхний плодородный слой почвы. Сделать это надо тщательно, корневищ, травы, кустов, ям и бугров оставаться не должно.

Для фундаментных работ вам понадобятся следующие инструменты:

Шнур;

Отвес, уровень, лазерный дальномер;

Строительный угольник;

Деревянные или арматурные колышки.

Разметка площадки

Начинаем разметку с одного из углов, для этого вбиваем первый колышек. Контролируем его вертикальность при помощи отвеса. От него отмеряем длину стороны гаража, и вбиваем второй колышек. Затем отмеряем ширину гаража, и при помощи строительного угольника определяем точно угол, и вбиваем третий колышек. С двух сторон отмеряем вторую ширину гаража и вбиваем четвертый колышек. Натягиваем шнур по всем четырем сторонам, проверяем размеры сторон и контролируем промерами по диагонали – диагонали должны быть равны.

Разметка внутренней части фундамента производится путем отступа от внешней разметки на ширину фундамента.

Дале выкапываем траншею под фундамент, делая строго вертикальные стенки и в соответствии с размерами (и с учетом толщины опалубки). Глубина выбирается исходя из глубины залегания грунтовых вод и типа грунта.

Дно траншеи необходимо хорошо утрамбовать, затем застелить геотекстилем. Далее засыпаем слой песка толщиной в 10 см и трамбуем его с проливкой водой.

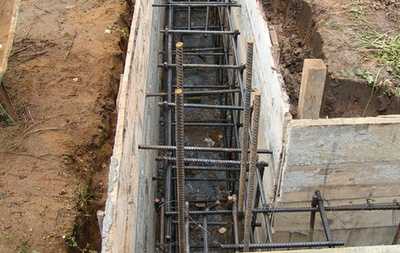

Опалубку для фундамента сбиваем из фанеры или ДВП, также подойдут обрезные доски или металлические щиты.

Чтобы уберечь фундамент от распирания, опалубку скрепляют поперечными стяжками (перемычками) с шагом 60-100 см, а также раскосами (см. фото). Кроме того, опалубку можно крепить шпильками с стяжными винтами (см.фото).

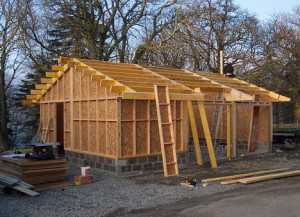

Строительство стен каркасного гаража из бруса

Непосредственно строительные работы будут заключаться в сборке каркаса и обшивке его стен с утеплением либо без него. Поскольку стены гаража не предполагают большую нагрузку их можно обшить листами ОСБ или вагонкой.

Брус обладает рядом преимуществ – экологически чистый материал, недорогой, крепкий и надежный. Единственный момент, поскольку это изделие из дерева, то его необходимо предварительно обработать пропитками против грибков и других вредителей, а также противопожарными составами. Для каркаса используем брус 100х100 мм надлежащего качества.

Технология возведения каркаса довольно проста:

Делается нижняя обвязка, которую крепят к фундаменту при помощи анкеров;

К обвязке крепят с помощью усиленных крепежных уголков (130х130 мм с шириной в 100 мм) и саморезов угловые и промежуточные вертикальные стойки с шириной шага до 110 см;

Вертикальные стойки дополнительно укрепляют укосинами, выполненными из доски 100х50 мм;

Следующий шаг заключается в устройстве верхней обвязки, которую делают аналогично нижней.

Когда каркас готов, приступают к обшивке и утеплению стен. Для этого подойдут стандартные утепляющие материалы: минеральная вата, пеноплекс, пенополистирол и другие. Утеплитель укладывают между стойками каркаса, заполняя промежуток между внешней и внутренней обшивкой.

Для обшивки допустимо использование влагостойкой фанеры, ОСБ-плит, цементно-стружечных плит, плиты «Изоплаат».

Плиты крепят к стойкам при помощи саморезов (с предварительно высверленными отверстиями) с шагом: по краям – 150 мм, в центре – 300 мм. Отступ крепежа от края листа составляет минимум 10 мм, что позволит избежать раскола бруса или листа обшивки.

Важно! Следует учитывать деформацию листов обшивки при воздействии температур и влажности, поэтому крепеж плит впритык категорически противопоказан. Ширина деформационного шва – 3 см

Дабы придать гаражу красивый вид, применяется декоративная отделка – сайдинг, фасадная краска. Для плит «Изоплаата» необходимо нанесение паропроницаемой штукатурки на щелочестойкую мелкоячеистую сетку.

Внутренняя обшивка обычно выполняется вагонкой – наиболее подходящий материал для этого. Также применяют влагостойкий гипсокартон, пластиковые панели и фанера – выбирать вам.

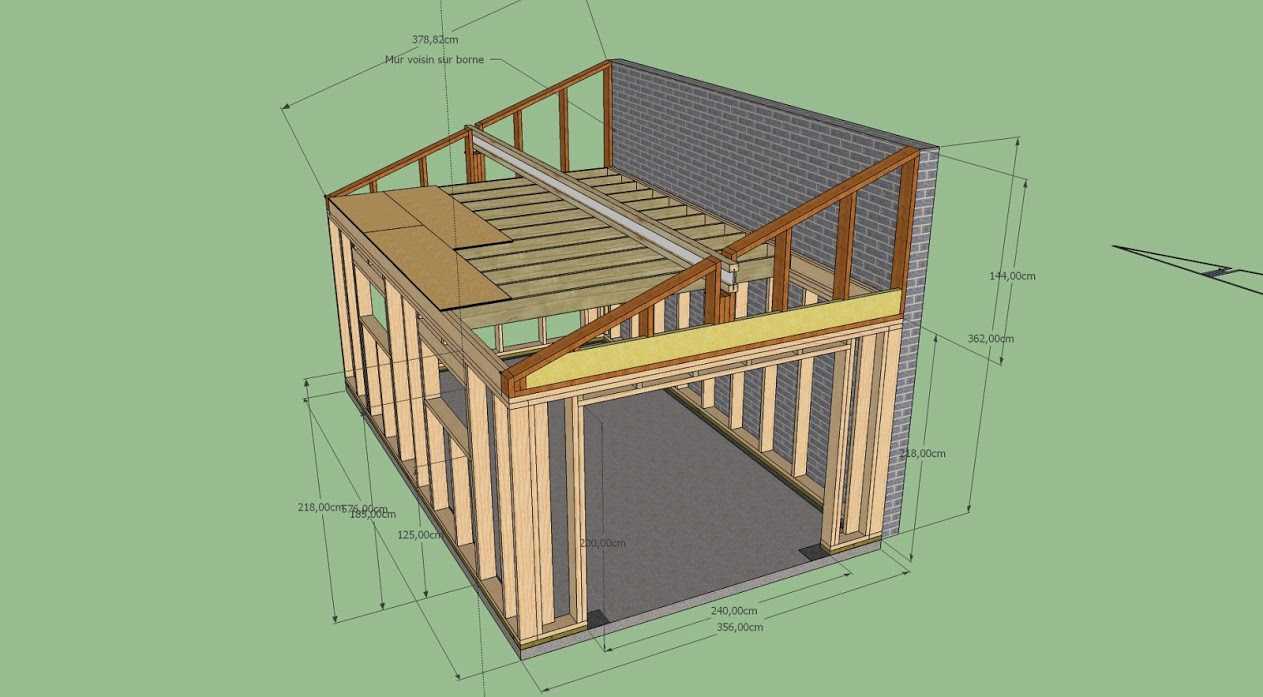

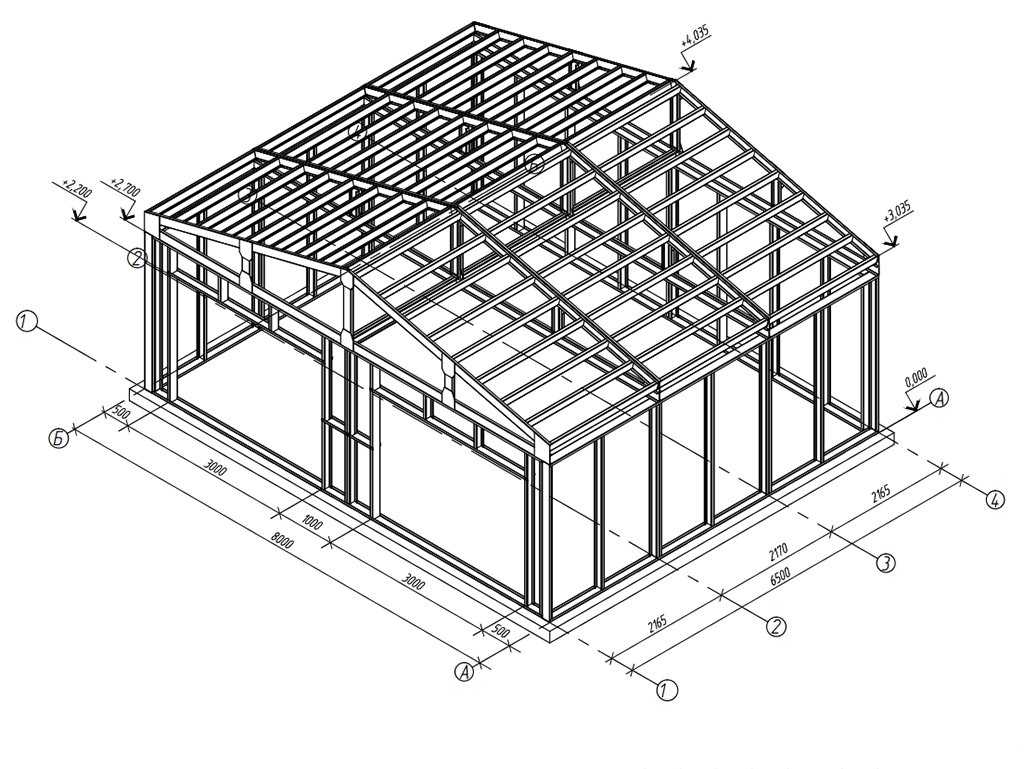

Чертеж каркаса будущего гаража

Без проекта, составления подробной схемы с указанием размеров гаража, толщины стен, глубины заложения фундамента стройка не начнется. К делу следует подойти серьезно: несмотря на облегченную конструкцию, гараж обладает определенным весом, просто на грунт его ставить нельзя. Все узлы, детали каркаса стойки, балки рассчитываются или выбираются типовыми, после уточнения нагрузок.

Для металлического каркаса на стадии проектирования потребуется назначить тип сборки – сварка, на болтовых соединениях или комбинированная. Она определит трудоемкость и конкретную конфигурацию остова. Деревянные детали традиционно скрепляются гвоздями, стяжками, скобами. При отказе от «глубокого» проектирования, сборочной схемы необходимо составить хотя бы пошаговую зарисовку – с ней будет проще и быстрее выполнять сборку.

Некоторые источники умаляют роль чертежей и эскизов при строительстве гаража. Между тем, перенося свои идеи на бумагу, проще контролировать процесс, ведь в голове всего не удержишь, а любая мелочь, упущенная на начальной стадии, может изменить ход работ, заставить пойти на ненужные траты или замену материалов.

Фактически, от заказчика нужно понимание – каковы размеры будущего гаража, его длина/ширина/высота, где располагаются ворота и их тип (сдвижные, распашные двухстворчатые, с электроподъемником и так далее).

Разновидности каркасных гаражей

Тип каркасного гаража зависит от материала, который используется в строительстве. Вариантов существует несколько. Самыми распространёнными являются брус и металлопрофиль.

Брус

Материал имеет множество преимуществ:

• он является экологичным и паронепроницаемым:
• высокие показатели энергосбережения;
• возможность проведения отделки любого вида.

Гараж из дерева имеет свои преимущества, но материалу требуется хорошая защита Источник rmnt.mirtesen.ru Гараж из бруса уместно будет смотреться на фоне любого ландшафта и удачно дополнять как небольшой домик, так и огромный коттедж.

Наряду с достоинствами отмечают и некоторые недостатки:

• стоимость материалов немалая по сравнению с другими вариантами;
• необходимость проведения ряд мероприятий по защите бруса от гниения, паразитов и обеспечению пожаробезопасности.

Металлопрофиль

Возвести каркасную конструкцию из металлопрофиля можно очень быстро. Выигрывает и в себестоимости. Такой каркасный гараж можно установить без фундамента, так как вес его незначителен.

Отмечают и минусы:

• очень легко поддаётся механическому воздействию, быстро появляются вмятины;
• степень теплопроводности очень высокая, что создаёт неудобства пребывания в нём летом и зимой.

Внешняя обшивка гаража

Вырубка в элементах каркаса. Перед выполнением обшивки стен гаражной конструкции нужно организовать обрешетку из брусьев 30х30 или40х40 мм. Далее на обрешетку крепят облицовку.

Внешняя обшивка стен выполняется разными материалами:

1. Сайдинг: металлический, виниловый. Способен имитировать внешнюю эстетику иных материалов, характеризуется широкой цветовой гаммой, простым монтажом
2. Листовой профнастил. Крепить на стены такой материал не сложно, он доступен по стоимости, долговечен;
3. Вагонка. Дешевый материал, который отличается средними эксплуатационными параметрами, но для автодома вполне подойдет. Осуществить монтаж вагонки на стены не сложно.

Строим стены и крышу

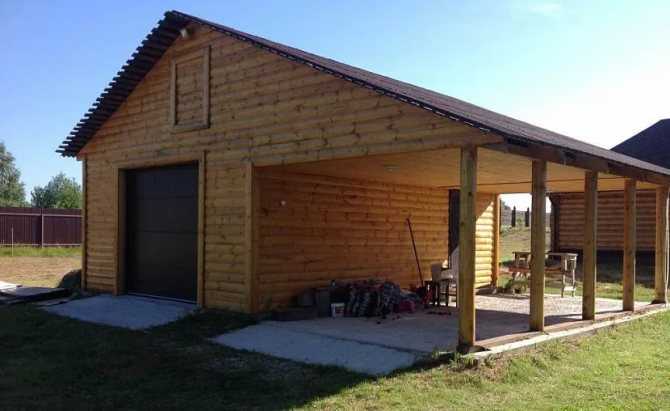

Построить деревянный гараж своими руками по каркасной технологии – это очень быстро. В этом вы убедитесь сами когда начнете работу.

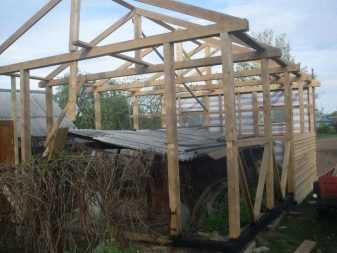

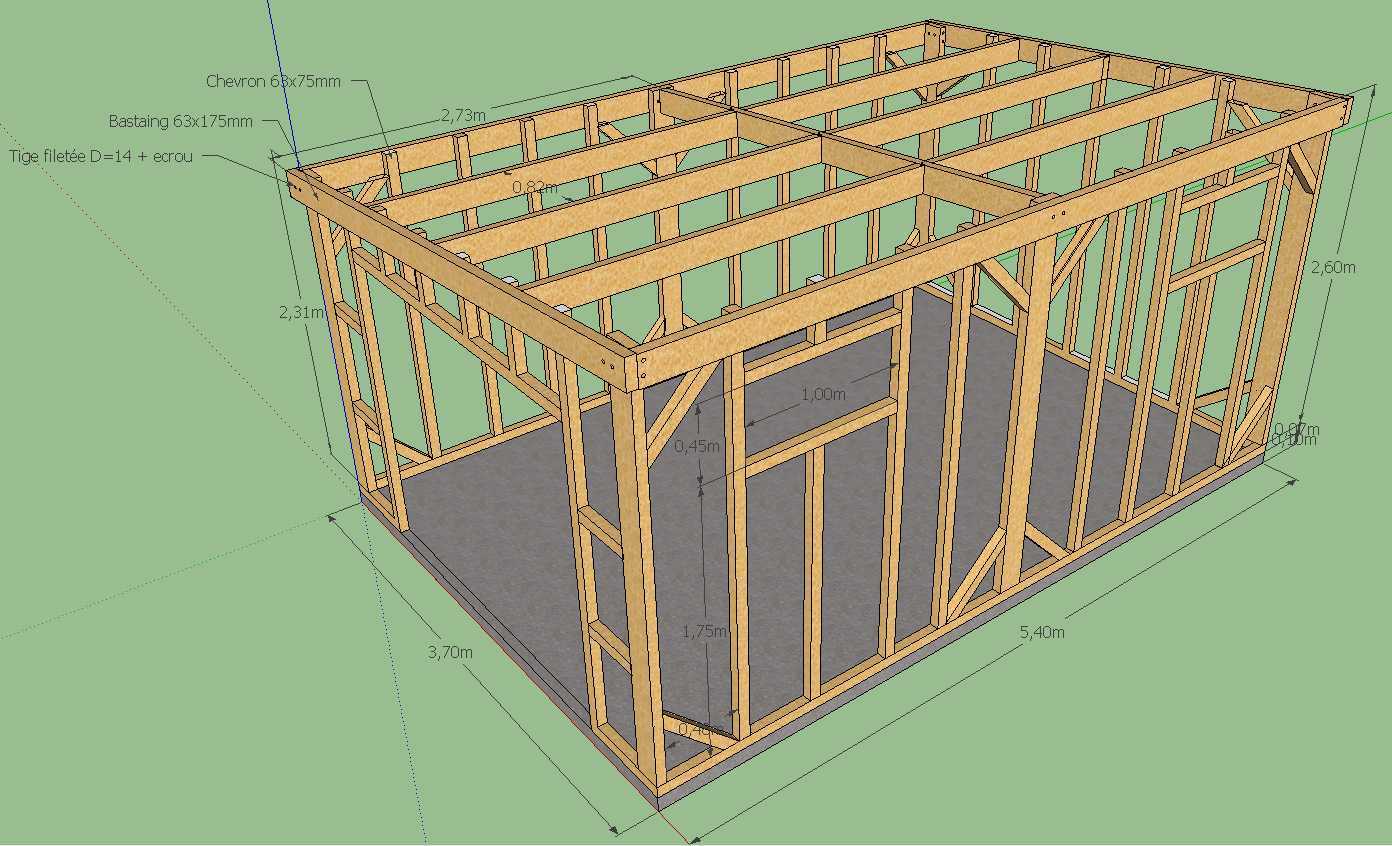

Монтаж каркаса

Стены начинают возводить с создания каркаса.

Его возводят при помощи деревянных брусьев разного сечения:

• для нижней и верхней обвязки используется материал с размерами 100 на 50 миллиметров;
• угловые опоры (а в случае большой длины стен и некоторые промежуточные) выполняются из брусьев с сечением 100 на 100 мм. Такой же материал применяется и для стоек у ворот;
• для промежуточных стоек можно использовать брусья 50 на 50 миллиметров;
• стропила и перекрытие выполняют из материала с размерами 100 на 50 мм

Первым делом создают нижнюю обвязку. Далее, устанавливают угловые стойки. При этом необходимо строго следить, чтобы они были выполнены вертикально. Для этого используют строительный уровень или отвес. Угловые стойки дополнительно закрепляют откосами.

Следующим шагом будет монтаж верхней обвязки. Она крепится к опорным столбам. В брусья верхней обвязки должны присутствовать пазы для балок перекрытия. Далее монтируют промежуточные стойки, шаг между ними должен быть от 50 до 120 сантиметров. Этот размер будет зависеть от параметров листов или плит утеплителя.

Монтируем крышу гаража

Крыша выполняется также в виде каркаса. К балкам перекрытия и верхней обвязки монтируются стропила. Для большей прочности их следует дополнительно закрепить откосам. Далее, поверх стропил монтируется обрешетка. К ней крепится утеплитель, гидроизоляция и кровельный материал.

Часто для гаража выбирается плоский вариант крыши. Такую конструкцию сделать проще и быстрее. В этом случае стропильная система становится ненужной. Достаточно просто уложить брусья перекрытия и на них монтировать все слоя кровельного «пирога».

Но стоит помнить один нюанс. Если вы хотите получить теплый отапливаемый гараж, то плоская кровля вам не подойдет.

Для покрытия крыши можно использовать самые разные материалы. Чаще всего сегодня применяют металопрофиль. Этот материал стоит недорого и легко монтируется. Но если ваша постройка стоит вплотную или в непосредственной близости от жилого дома, то лучше использовать тот же материал, что и на нем. Так вы не испортите внешний вид всего ансамбля.

Теплоизоляция стен

Следующим шагом будет теплоизоляция стен. Для этого можно использовать минеральную вату или пенопласт. Первый вариант более привлекательный. Минеральная вата не горит, и в ней не поселятся грызуны. Но в этом случае следует хорошо продумать гидроизоляцию. В противном случае при намокании минеральная вата потеряет свои теплоизоляционные свойства.

Гидроизоляционный слой крепится снаружи, до отделки внешних стен гаража. Кроме этого, если вы будите отапливать гараж в зимнее время, лучше изнутри смонтировать дополнительный слой пароизоляции. В этом случае испарения не будут проникать в теплоизоляционный слой.

Отделка стен гаража

Далее можно монтировать внутреннюю отделку. Очень часто для этого используют листы толстой фанеры. Но если есть желание, то можно воспользоваться и другим материалом, например, обшить стены вагонкой или панелями. Также на этом этапе устанавливают деревянные ворота для гаража. Их также можно сделать самостоятельно. Каркас выполняется из брусьев, а затем обшивается досками. Поверх можно набить жесть, чтобы сделать ворота более надежными.

Теперь можно приступать к наружной отделке стен. Здесь выбор материала во многом зависит от близости расположения гаража к основным постройкам. Если он стоит вплотную к дому, то лучше использовать тот же вариант материала. Но чаще всего гараж обивают сайдингом или простой вагонкой.

Пол в каркасном гараже

Пол в новом гараже можно оставить как он есть. Но если вы решили его облагородить, то перед укладкой чистового отделочного материала стоит узнать, как близко к поверхности подходят грунтовые воды. Если они глубоко, то дополнительной обработки не нужно.

При близком к поверхности расположении подземных вод, на поверхности пола будут выступать испарения от конденсата. В этом случае перед отделкой лучше «пройтись» полимерной грунтовкой глубокого проникновения.

Деревянный каркасный гараж строиться быстро и без особых трудностей. Но вот его долговечность будет полностью зависеть от качества материала. Лучше приобретать хорошо высушенную древесину. В противном случае она начнет коробиться, и весь внешний вид утратит свою привлекательность. Кроме того, дерево боится огня, влаги и биологического воздействия. чтобы снизить риск преждевременной порчи элементов вашего нового гаража, стоит все детали обработать специальными пропитками.

Основные аспекты для составления проекта

Перед составлением проекта каркасного гаража необходимо разобраться во всех особенностях его устройства. Одно из главных достоинств – скорость возведения. Время, затраченное на выполнение работ, в разы сокращается в сравнении с капитальными строениями. Кроме этого, выделяют такие преимущества:

• Возможность выполнения постройки в любое время года.
• Выполнение крепежа с помощью болтов, что сокращает время проведения работ.
• Отпадает необходимость привлечения к выполнению работ дорогостоящей тяжёлой техники.
• Малое количество мусора и отходов, что также экономит время.

Металлический профиль для каркаса гаража Источник ar.aviarydecor.com Единственным проблемным вопросом, к которому необходимо отнестись с большей серьёзностью – фундамент под каркасный гараж. Существует несколько вариантов:

• мелкозаглублённый плитный фундамент;
• площадка, предварительно покрытая асфальтом;
• монолитная незаглублённая плита;
• лента неглубокого заложения.

Определяясь с фундаментом, нужно учитывать тип грунта. Здесь понадобится консультация специалистов.

Важный момент – выбор материала для конструкции. Следует помнить, что деревянный каркасный гараж имеет один существенный недостаток – высокая степень возгораемости. На этапе составления проекта продумывают мероприятия по обеспечению пожарной безопасности.

Обшивка и утепление гаража

В качестве обшивочного материала для отдельных элементов гаража чаще всего выбирается так называемый «металлопрофиль» или «профнастил», обладающий такими очевидными преимуществами, как прочность, огнестойкость и долговечность.

Особенности отделки каркаса гаража с одновременным его утеплением рассмотрены ниже:
В первую очередь обшиваются стены; при этом лист металлопрофиля сначала прикладывается к одной из угловых стоек, тщательно выравнивается по отвесу и лишь после этого фиксируется саморезами, вворачиваемыми в нижнюю волну.

Все последующие заготовки монтируются с небольшим нахлестом (в одну волну) и закрепляются с таким расчётом, чтобы с помощью одного самореза можно было зафиксировать оба листа сразу.

Подгонка отдельных заготовок по размеру производится с помощью ножниц по металлу или с использованием специального электрического лобзика. Применение для этих целей болгарки не рекомендуется, поскольку в этом случае возможно оплавление полимерного покрытия, влекущее за собой снижение коррозийнной стойкости материала покрытия.

Для утепления гаражного остова может использоваться каменная вата, сформованная в виде плотных матов, размещаемых между стойками каркаса. Уложенные по месту теплоизоляционные маты фиксируются специальной подшивкой из досок или же прижимаются самой обшивкой.

Нередко вместо металлопрофиля с утеплителем для обшивки гаражного каркаса применяются так называемые «сэндвич-панели», имеющие вид комбинированных элементов отделки с профилированным покрытием. В теле этих элементов располагается пластина утеплительного материала с металлизированной подложкой.

Двухскатный гараж

Такую крышу смонтировать сложнее, но выбрав её хозяева получают дополнительное пространство для хранения — чердак. Общая цена гаража возрастёт примерно на 30 процентов в сравнении ценой за односкатный гараж. Двухскатную стропильную систему проще всего собрать на земле, а потом поднимать готовые фермы на верхнюю обвязку и крепить.

Строим деревянный пол в каркасном гараже. Обустройство пола в гараже выполняется после монтажа кровли. Так он не будет повреждён атмосферными осадками.

Традиционно строители рекомендуют использовать для пола нешпунтованную доску. Она образует естественные зазоры, благодаря которым под воздействием влажности и перепадов температур, пол не деформируется. Для фиксации половой доски на лаги применяют саморезы или гвозди.

( 4 оценки, среднее 1.25 из 5 )

Олег Сомов/ автор статьи

Какие виды фундамента применимы для каркасного гаража

Столбчатый фундамент. Этот вид фундамента использовать проще всего. Его можно изготовить, не обращаясь за помощью профессиональных строителей. Столбчатый фундамент часто выбирают, если планируют делать в гараже дощатый пол. Его устраивают разными способами, а при постройке используют всевозможные материалы – бетонные блоки, ЖБ изделия, кирпич или же вовсе комбинируют разные материалы. Но это не самое лучшее решение для каркасного гаража. При выборе столбчатого фундамента вам придётся делать мощный настил из бруса и толстых досок, который будет способен выдержать приличную массу автомобиля. Кроме того, потребуется решить вопрос устройства удобного заезда – специальной въездной аппарели. Правда, для лёгкой конструкции, особенно если стоит проблема минимального времени постройки, это допустимый вариант.

Ленточный фундамент. Прекрасно выдерживает вес каркасной конструкции. Сделать его сложнее, так как придётся не только изготавливать опалубку, но и произвести армирование конструкции с выполнением всех требований технологии. На постройку уйдёт больше времени, поскольку потребуется ждать, пока схватится и созреет залитый бетон.

Но у ленточного фундамента есть возможности строительства оборудованной по правилам и удобной смотровой ямы. Можно изготовить как деревянный, так и бетонный пол. Если вы решили делать деревянный настил, то придётся предусмотреть дополнительные опоры для укладки лаг, их удобно изготовить в виде столбиков из бетона или кирпича. Или же можно просто вкопать в необходимых точках деревянные столбики, обработанные мастикой.

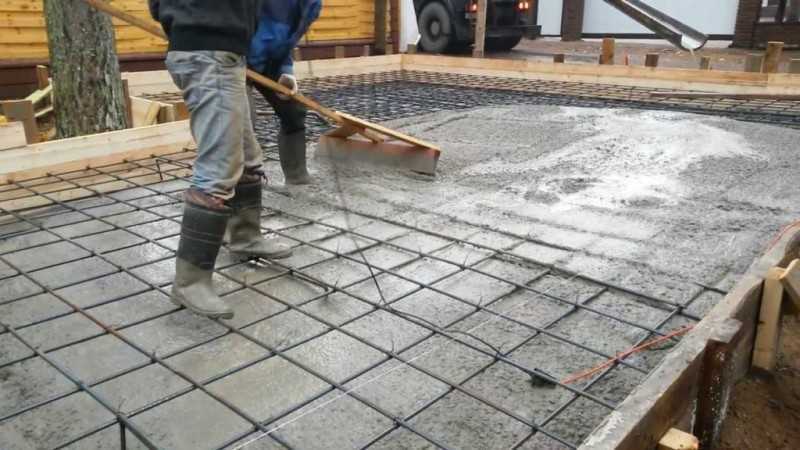

Плитный фундамент. Ошибочно считается наиболее сложным основанием для каркасного гаража, так как до заливки бетона необходимо уложить несколько слоёв гравия, песка, щебня и хорошо утрамбовывать их. Такой фундамент стоит намного дороже, чем другие основания для гаража, да и сил приложить потребуется больше. Но так вы сделаете очень надёжный пол, который прослужит длительный срок. Даже если вы через какое-то время решите возвести капитальные стены вместо каркасной конструкции, то фундамент у вас уже будет готов.

По конструкции это монолитная, плоская ЖБ опора. Постройки на плитных фундаментах стоят устойчиво, даже если почва слаба или подвижна. Его ещё называют плавающим фундаментом, из-за того, что как бы не перемещался грунт, перекоса стен не будет.

Существуют 2 разновидности плитных фундаментов – гладкая и со специальными рёбрами жёсткости. Они придают дополнительную устойчивость, повышают прочность фундамента, противостоят деформациям, удерживают основание и постройку в горизонтальном положении. Верх такой плиты исполняет роль пола – по этой причине её делают гладкой. Такой фундамент под каркасный гараж построить сложно, и денег на него потребуется намного больше.

Свайный фундамент. Если у вас слабый грунт (к примеру, с большим уклоном или сплошной песок), то присмотритесь к фундаменту на сваях (лучше – на винтовых). Такой фундамент представляет собой металлическую трубу с винтовыми лопастями. Подобная конструкция повышает сцепление с грунтом.

Средняя несущая способность свайного фундамента – 4-5 тонн, что вполне достаточно для каркасного гаража. Но если потребуется возвести более тяжёлое строение, такой вид фундамента вам уже не подойдёт. Обязательно покройте весь металл антикоррозийными составами, это заметно увеличит срок службы всего фундамента.

Кирпичный фундамент. Наиболее устаревшая и экономически невыгодная конструкция. Часто говорят, что фундамент для каркасного гаража, сложенный из кирпича, очень надёжен, но это просто слухи. Если есть в наличии лишний кирпич, то практичнее и экономичнее будет сложить из него столбчатый фундамент. Но в этом случае потребуется много цемента высокой марки для необходимой прочности столбиков – в противном случае кирпич долго не прослужит. В настоящее время застройщики почти не используют кирпичную основу, считая этот вариант фундамента экономически нецелесообразны.

Блочный фундамент. Если вам необходим тяжёлый гараж большой площади, то лучше всего использовать блочный фундамент. Его устройство стоит дорого и требует привлечения тяжёлой техники. Но он выделяется среди других вариантов высокой надёжностью, длительным сроком службы и поистине необыкновенной несущей способностью. В качестве недостатков следует упомянуть высокую стоимость материала и работ, сложность монтажа конструкции (самостоятельно его сложить невозможно) и необходимость подготовки участка (выравнивание площади, создание котлована и т.д.).

Основные аспекты для составления проекта

Перед составлением проекта каркасного гаража необходимо разобраться во всех особенностях его устройства. Одно из главных достоинств – скорость возведения. Время, затраченное на выполнение работ, в разы сокращается в сравнении с капитальными строениями. Кроме этого, выделяют такие преимущества:

• Возможность выполнения постройки в любое время года.
• Выполнение крепежа с помощью болтов, что сокращает время проведения работ.
• Отпадает необходимость привлечения к выполнению работ дорогостоящей тяжёлой техники.
• Малое количество мусора и отходов, что также экономит время.

Металлический профиль для каркаса гаражаИсточник ar.aviarydecor.com

Единственным проблемным вопросом, к которому необходимо отнестись с большей серьёзностью – фундамент под каркасный гараж. Существует несколько вариантов:

• мелкозаглублённый плитный фундамент;
• площадка, предварительно покрытая асфальтом;
• монолитная незаглублённая плита;
• лента неглубокого заложения.

Определяясь с фундаментом, нужно учитывать тип грунта. Здесь понадобится консультация специалистов.

Важный момент – выбор материала для конструкции. Следует помнить, что деревянный каркасный гараж имеет один существенный недостаток – высокая степень возгораемости. На этапе составления проекта продумывают мероприятия по обеспечению пожарной безопасности.

Важные нюансы при конструировании крыши

Чаще всего автолюбители выбирают для гаража двускатную крышу. Но для более дешевого строительства можно сделать и односкатную кровлю. Для первого варианта потребуется коньковая балка с сечением 100х100 мм. Ее крепят к верхнему поясу. Для стропильных элементов пригодятся доски размером 100х40 мм.

Стропила должны опираться на стойки. Чтобы распределить нагрузку от снега и ветра, лучше стропила также разместить между стоками. При помощи затяжек стропила стягиваются между собой, что дает возможность немного разгрузить конек. Доски под коньками предпочтительно крепить сверху затяжки и закрепить их листами фанеры либо ОСП.

Значительное количество автовладельцев для обустройства кровли предпочитают использовать профнастил либо металлочерепицу. В подгонке таких листов нет необходимости, а их большие размеры существенно ускоряют ход дел. Укрепляют материалы при помощи простых электрических приборов.

Выбор фундамента

Все каркасники – легкие постройки и не требуют устройства солидного основания. Для гаража этого типа подойдет любой фундамент:

• плитный;
• МЗЛ (мелкозаглубленный ленточный);
• столбчатый;
• на винтовых сваях.

Альтернатива традиционным фундаментам

Фундамент Семыкина — бюджетный вариант

Для небольших одноэтажных строений подойдет самый бюджетный вариант – фундамент Семыкина. Он возводится из автомобильных покрышек, которые являются бросовым материалом. Это существенно удешевляет смету. Внутренние полости покрышек на ¾ заполняют песком и гравием, заливают бетоном.

Фундамент Семыкина запатентован и зарекомендовал себя на практике исключительно с положительной стороны. Он способен выдерживать весовую нагрузку от одно- и двухэтажных строений.

В числе преимуществ основания из автомобильных покрышек:

• амортизирующие свойства, предотвращающие перекос строения при подвижках грунта в периоды его замерзания-оттаивания;
• долговечность;
• дешевизна;
• высокая скорость возведения.

Критерии выбора фундамента

Оптимальным решением для любого типа строения является плитное основание. Но при его выборе необходимо заранее решить несколько важных вопросов:

• где будет находиться смотровая яма, и каковы её габариты;
• где и как будут расположены коммуникации (электропроводка, водопровод, канализация, вентиляция);
• определить местоположение станков, стеллажей, верстака.

Не всегда удаётся заранее предусмотреть все нюансы обустройства гаража, и в этом случае выбирают ленточный или столбчатый фундаменты. Они предоставляют простор для выбора местоположения всех перечисленных выше элементов строения и его интерьера.

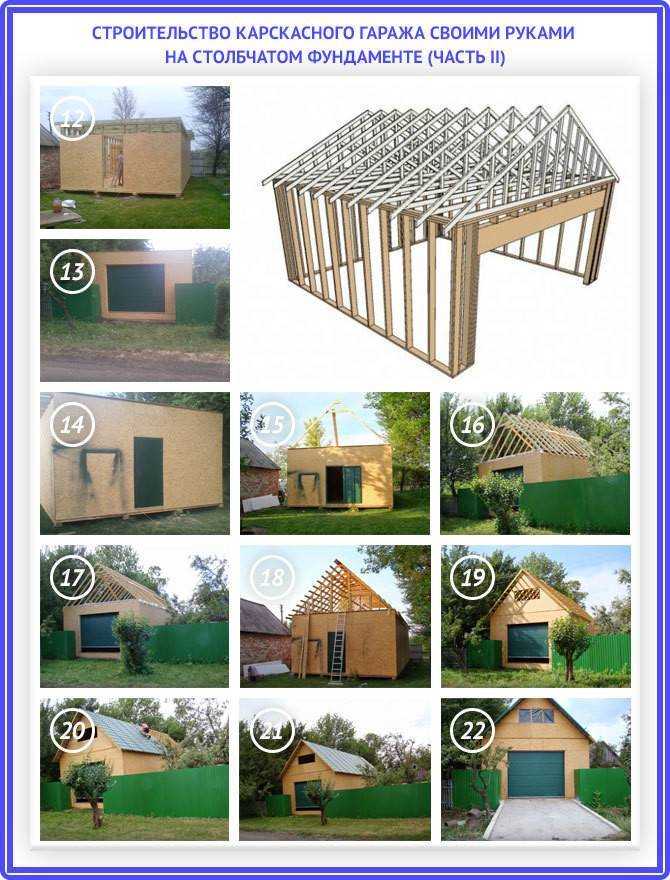

Строительство столбчатого фундамента

Возведение столбчатого фундамента

Столбчатый фундамент представляет собой комплекс заглублённых в землю опор, расположенных по периметру здания. Возможны несколько способов устройства столбов.

1. Из кирпичей, уложенных на цементно-песчаный раствор.
2. Посредством заливки бетоном асбестовых труб сечением 200-350 мм;
3. Из бетонных блоков.
4. С помощью монтажа опалубки, армирования и заливки бетона.
5. Из металлических труб с толщиной стенки более 2 мм и заполненных гравием и цементно-песчаным раствором.

Независимо от выбранного способа устройства опор, потребуется сформировать для них углубления в грунте. Ямы можно выкопать лопатой или пробурить мотобуром. Для фундамента под каркасный гараж оптимальное сечение углублений – 20-25 см.

Этапы строительства:

Шаг 1. Выбор места

Важно, чтобы строение находилось на расстоянии не менее 1,5 м от деревьев, любых ограждений и построек

Шаг 2. Разметка. На этом этапе с помощью лазерного уровня находят угловые точки будущего гаража и отмечают их колышками. Соединяют бечёвкой или полипропиленовым шнуром. Проверяют прямолинейность углов и убеждаются в том, что диагонали прямоугольника равны.

Шаг 3. Подготовка участка. При необходимости выравнивают рельеф выбранного места, срезая возвышенности и убирая грунт за пределы разметки.

Шаг 4. В местах установки столбов натягивают шнурку «от стены к стене». Оптимальное расстояние между опорами (без учета их сечения) – 80-120 см. Чем тоньше столбы, тем меньшую дистанцию между ними выбирают.

Шаг 5. В найденных точках выкапывают или иным образом формируют отверстия в грунте глубиной 100-120 см.

Шаг 6. Из досок сечением 15х150 мм изготавливают опалубку в виде полых коробов требуемого размера.

Шаг 7. На дно каждой ямы насыпают слой песка толщиной 5-10 см и 10-15 см слой щебня. Тщательно утрамбовывают каждый.

Шаг 8. Устанавливают опалубку в ямы, выравнивают по уровню.

Шаг 9. Из прутков арматуры связывают прямоугольные стержни и устанавливают их в опалубку.

Шаг 10. Вручную или в бетоносмесителе готовят цементно-песчаный раствор с наполнителем из гравия.

Шаг 11. Заполняют опалубку бетоном с уплотнением каждого его слоя.

Шаг 12. После застывания столбов разбирают опалубку.

Шаг 13. Проверяют ровность расположения опор по горизонтали. Используют двухметровый пузырьковый уровень. Допустимы отклонения не более 5 мм.

Пошаговая инструкция строительства двухэтажного гаража

Теперь стоит рассмотреть, как построить двухэтажный гараж с нуля. Будут рассмотрены все этапы — от фундамента, до вентиляции с проводкой.

Устройство фундамента

Для гаража с комнатой на 2 машины необходим фундамент ленточного типа. Для 1 лучше выбрать монолитный. Само возведение происходит в несколько шагов:

• Сначала нанесите разметку на почву. Просто поставьте в предполагаемых углах колышки и соедините их леской.
• Теперь нужно выкопать котлован. Вообще, он должен быть чуть ниже глубины промерзания. Она индивидуально для каждого региона. Вот на этой карте можно посмотреть точку промерзания для России. Если не дойти до этой точки, то фундамент сместится во время оттепели.

• На дно засыпается песок с щебнем. Это дренажная подушка, высотой 20 сантиметров.
• Если планируется строительство двухэтажного гаража каркасного типа, то в принципе можно обойтись без армирования фундамента. Но лучше потратиться и поставить обрешетку композитной или стальной арматуры.
• По стенкам ямы ставится опалубка из досок, фанеры, пенопласта или пеноплекса.
• Пришло время заливки. Бетон можно приготовить по стандартной инструкции: часть цемента, 3 песка и 4 щебня. Заливайте основание за 1 заход. Делая ее частично, вы рискуете снизить прочность бетона.
• Когда фундамент высох, покройте его парой слоев рубероида.

Возведение стен гаража

Двухэтажный гараж своими руками надежнее и проще делать из газобетона. Он легкий, прочный и очень теплый. Даже не понадобится делать доп.утепление.

И так, постройка из блоков выглядит так:

Первый ряд необходимо выровнять по уровню, иначе остальная кладка поплывет. Проще всего воспользоваться ложковой перевязкой.

Каждый 4 ряд необходимо армировать стальной ребристой арматурой.

• Оконные и дверные проемы также армируются.
• Ворота устанавливают, когда высота стен доходит до полуметра.
• Верхние уровни также армируются толстой арматурой.

Постройка второго этажа

На верхние армированные ряды устанавливаются стропилы. В качестве перекрытия подойдет обычный ЖБ низкого класса. Особой нагрузки на них не будет.

Далее выкладываются стропилы для крыши. Проект гаража с мансардой сразу должен учитывать угол ската. В СНиП прописаны 2 типа: крутой (60 градусов) и пологий (30). Они упираются на стены, а поверх укладываются любым кровельным материалом со слоем паро-ветроизоляции.

Лестницы для двухэтажного гаража

На выбор есть 2 типа лестниц: наружная и внутренняя:

1. Наружная подойдет в том случае, если площадь слишком маленькая и не позволяет установить ее внутри. Но это гараж со вторым жилым этажом, то вряд ли она устроит. На этот случай подойдет обычная металлическая стремянка из нержавейки.
2. Внутренняя. С такой лестницей второй этаж над гаражом станет полноценным жильем. Лучше всего сделать его из натурального дерева, так как оно легче. Будет ниже нагрузка на фундамент и стены. Подробное видео о том, как сделать лестницу можно посмотреть ниже.

Вентиляция и электропроводка в надстройке

Без вентиляции проект не получится зарегистрировать, как жилое помещение. В связи с этим может последовать административный штраф. Поэтому в каждой комнате необходимо сделать обычную приточную вентиляцию

В качестве проводящего кабеля лучше взять ВВГ-Пнг 3х2. Это оптимальный провод для подключения телевизора, холодильника, электрической варочной поверхности. Штробить газобетон не стоит, так как это снизит прочность домика.

В гараже с жилым вторым этажом лучше сделать наружную проводку в самозатухающей гофре. Она не поддерживает горение, при этом легко монтируется без вызова электрика. Если нет желания прокладывать кабель в гофру, можно воспользоваться пластиковыми трубами для электрики. По надобности всегда можно добавить новую линию, без демонтажа стен и штробления. Розетки и выключатели также должны быть наружными, без врезания в материал.

Преимущества и недостатки

Каждая технология имеет свои плюсы и минусы. Каркасные гаражи не стали исключением, к ним это относится так же, как и к другим зданиям.

Главные преимущества заключаются в следующем:

• быстрота возведения;
• упрощенная конструкция фундамента;
• малый вес, возможность сборки без применения грузоподъемных механизмов;
• дешевизна строительства в целом в сравнении с капитальными сооружениями.

Но, к сожалению, оборотной стороной экономичности, легкости постройки является ее низкая, по отношению к кирпичу или бетону, прочность, посредственные теплоизоляционные показатели. Дерево обязательно обрабатывается специальным составом, во избежание развития гнили и разрушения.

Если других вариантов нет, то остается выбрать каркасный гараж. Тем более, что он не так уж и плох: его можно утеплить, защитить от воздействия атмосферы, сделать настоящим домом для автомобиля.

Плюсы и минусы

Популярность каркасных гаражей объясняется наличием целого ряда положительных характеристик. Постройка гаража с использованием дерева или металла обходится в весьма демократичную сумму, поэтому вполне доступна широким слоям населения. Материалы для строительства не являются дефицитными. Они продаются на строительных рынках, базах и складах. Что касается работ, то тут все совсем просто. Каркасный гараж под силу собрать людям, не обладающим навыками строителя.

Для выполнения работ не требуются дорогостоящие инструменты и механизмы. Достаточно бытовых инструментов, каковые имеются у каждого собственника частного дома. А те, что отсутствуют, к примеру, уровень или шуруповерт, можно одолжить у друзей или соседей. При собственноручной сборке строение можно возвести за пару недель. Все, что потребуется – три пары сильных рук. Особо утруждаться не придется. Каждая из отдельных деталей гаража весит немного. Монтаж заключается в выполнении замеров, установке и креплении каркаса, а затем в его обшивке. Чуть больше потрудиться придется при обустройстве фундамента. Но и это не так сложно, как при строительстве кирпичного варианта. Скептики склонны во всем искать недостатки.

Минусом каркасных гаражей они считают:

• Пожарную опасность (для деревянных строений);
• Недолговечность деревянного каркаса;
• Отсутствие комфорта внутри помещения;
• Низкую сопротивляемость несанкционированному проникновению.

Действительно, дерево горит хорошо. Однако при соблюдении простых правил до пожара не дойдет. Необработанные бруски и доски прослужат не более десяти лет. Если пропитать древесину специальными химикатами, срок службы увеличится вдвое, а то и втрое. В гараже, обшитом профилированными листами, зимой холодно, а летом жарко. Но если изнутри сделать обшивку из утеплителя, ситуация улучшится. А в полностью деревянном домике всегда уютно. Кроме того, гараж, в первую очередь, предназначается для автомобиля. А ему там очень даже комфортно. Попасть в каркасный гараж несложно, только когда он стоит на отшибе. Если строение располагается на приусадебном участке в непосредственной близости с жилым домом, вряд ли кто-то попытается поживиться его содержимым.

Получается, что у каркасного гаража сплошные достоинства, главные из которых:

• дешевизна;
• простота монтажа;
• скорость возведения.
