Схема канализации в частном доме своими руками пошагово

5 ошибок, связанных с обустройством внутридомовой канализации

Очень часто оплошности при проведении канализации связаны с неверными расчётами параметров используемых труб. Чтобы обеспечить бесперебойную работу сточной системы, монтаж трубопроводов канализации обязан учитывать такие нюансы:

Угол наклона

Подбираемый угол наклона горизонтальных труб будет зависеть от размера их внутреннего сечения. Согласно нормативным данным, труба пятидесятка должна опускаться на три сантиметра с каждого метра. Труба с диаметром от 100 до 110 наклоняется на два сантиметра. Деталь от 160 миллиметров может иметь наклон, не превышающий 0,8 см на метр изделия.

Вам также может понравиться: Уклон канализационных труб по СНиП

Перепад высоты

Монтаж канализации из пластиковых труб своими руками подразумевает соблюдение такого показателя, как перепад высоты. Его значение должно быть равным одному метру. Для остальной сантехники он составляет три метра. Если необходимо превысить нормативное значение, тогда придётся продумать обустройство вентиляции на каждом конце подводки.

Подбор угла

Очередная распространенная ошибка кроется в неверном подборе угла. Если он будет прямым (90 градусов), тогда при отскоке начнёт формироваться засорение. Избежать проблемы можно путём создания плавного перехода в угловом месте при помощи фасонных деталей с углом в 135 градусов.

Вывод фановой трубы

Ошибкой считается вывод фановой трубы в общую систему вентилирования помещений. Подобный вариант позволит канализационному аромату мгновенно наполнять все комнаты

Важно помнить, что поток воды создаёт большой уровень шума. Чтобы избавить себя от дискомфортного звукового сопровождения следует продумать шумоизоляцию

Использовать можно минеральную вату, которой обматываются трубы. Дополнительно можно соорудить специальные короба при помощи гипсокартона.

Не оборудована обратным клапаном

Труба, служащая для соединения септика со сточной системой, не оборудована обратным клапаном. В указанной ситуации при переполнении уличной ёмкости стоки вернутся в дом и зальёт подвал.

Полезные советы по эксплуатации

Для того, чтобы автономная система стока и очистки вод как можно реже засорялась и функционировала долго и качественно, достаточно придерживаться немногих простых правил эксплуатации:

Периодически рекомендуется проводить профилактическое промывание всех систем большими объемами горячей воды,
По возможности избегать смывания в канализационный сток жиров животного происхождения – они затвердевают при охлаждении и накапливаются на стенках труб,
Своевременно производить очистку септика – для септика КЛЁН очистка должна производиться не реже 1 раза в 2 года,
Обязательно использовать в ванне и раковинах защитные сетки мусор-улавливатели, чтобы волосы, грязь и прочие отходы не попадали в сток.

Теперь вы знаете все и даже больше про монтаж своими руками канализации. Удачи!

Утепление канализационной трубы

Стоит отметить, что утепление позволяет также увеличить срок эксплуатации канализационных труб, особенно зимой вне зависимости от региона. В качестве утеплителя используется пенополиуретан. Этот материал окутывает трубу. Сверху дополнительно труба окутывается полиэтиленом. Морозы трубам не страшны.

Очень важно выполнить утепление на стыках и поворотах, если они есть. Практика показывает, что именно здесь больше всего наблюдается проблем

В европейских государствах в качестве утепления труб используют электрический кабель, который прокладывается вдоль всей трубы.

В Российской Федерации в центральных и южных районах трубу укладывают на глубине одного метра. В северных регионах глубина прокладки канализационной трубы еще больше. И здесь теплоизоляция очень важна.

Что касается прокладки канализационной трубы внутри дома, то здесь нужно сказать, что также есть некоторые особенности. Здесь можно применять массу поворотов, изгибов. И, тем не менее, специалисты рекомендуют не злоупотреблять такой возможностью

Важно постараться сделать все очень просто. Во-первых, так можно сэкономить средства на покупке строительных материалов

Во-вторых, обслуживание системы будет намного проще.

Система канализации внутри дома также должна быть создана по принципу естественного стока. Лучше всего, когда трубы будут пролегать под полом. Если разница внешних труб и внутренних существенная, то можно использовать соединения. Лучше всего использовать колено, которое имеет угол тридцать градусов. Так вода будет лучше стекать.

Итак, рассмотрены самые распространенные способы укладки канализационных труб в частном доме. Нужно еще раз повториться, что правильность укладки – это гарантия успеха. Только так можно надолго забыть об обслуживании канализационных труб. Конечно, нужно использовать профилактические средства.
Сегодня существует множество магазинов, которые продают все необходимые материалы для выполнения канализационной системы в частном доме. Цены вполне приемлемые. Чаще всего используются пластиковые трубы. Они ничем не уступают металлическим трубам. В некоторых случаях используется сталь или чугун. Но эти трубы монтировать сложнее, чем пластиковые.

Всегда можно поинтересоваться у соседей, какую глубину для прокладки труб использовали они. Ведь чаще всего этого достаточно, чтобы понять, как система будет вести себя, например, в зимнее время. При малейшем сомнении в самостоятельном выполнении работ, необходимо обратиться за помощью к специалистам, которые имеют опыт выполнения работ и нужный инструмент. В противном случае можно испортить материал, что приведет к непредвиденным затратам.

Наконец, нужно отметить, что прежде чем начинать обустройство системы канализации в загородном доме, нужно продумать план выполнения работ. Он позволит быстро выполнить задание, а также заранее предусмотреть количество расходных материалов. К тому же обслуживание системы при наличии карты значительно легче. Прежде чем закапывать в землю трубу, необходимо провести ее предварительную проверку – как визуальную, так и практическую. Для этого из дома сливается вода и просматривается по траншее, не течет ли она на стыках

Это очень важно, ведь потом придется выполнять работу заново, если вода на участке начнет подниматься

Устройство

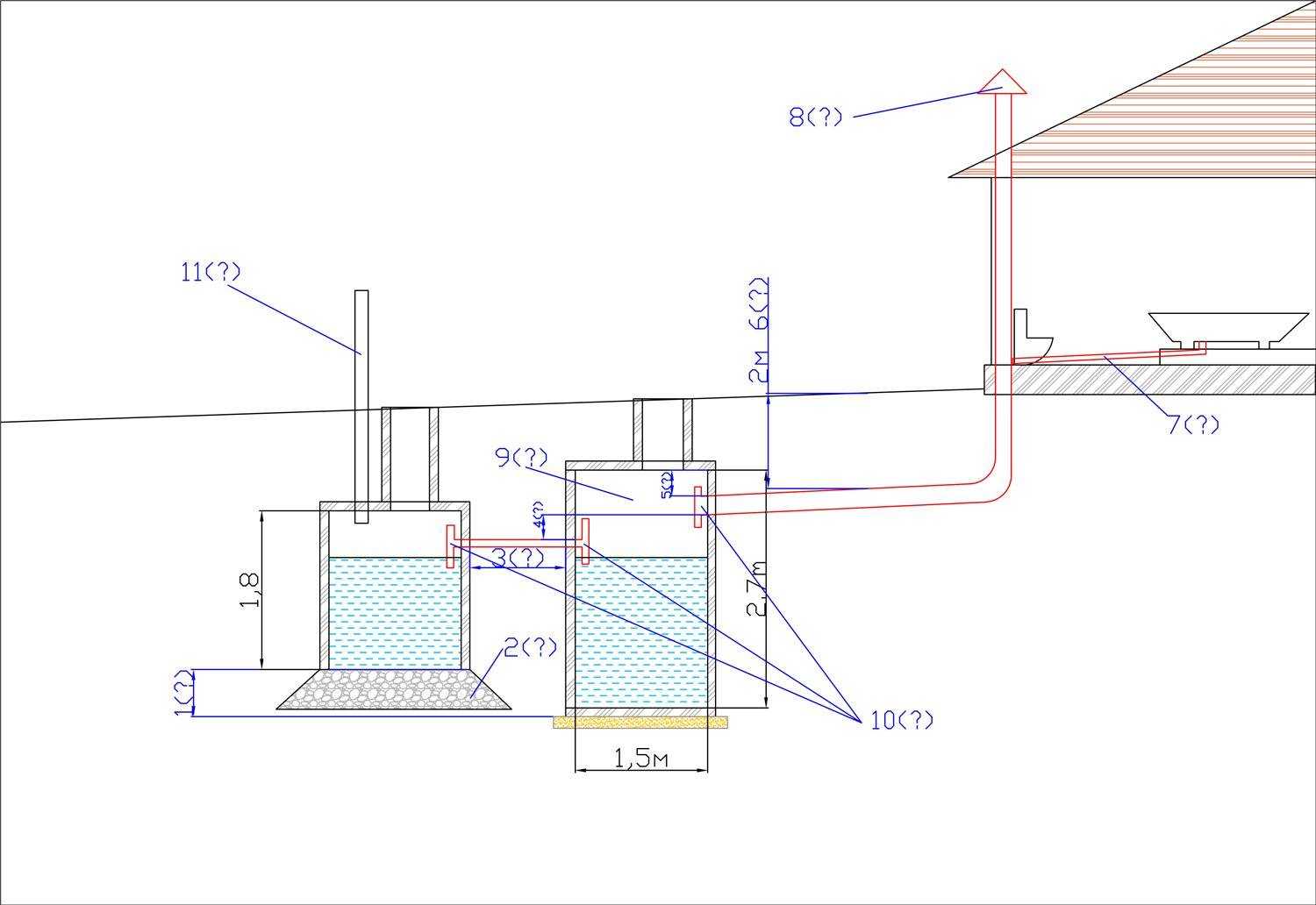

Для установки септика на участке потребуется подготовка котлована. Его размеры будут определяться габаритами выбранной модели септика и особенностями грунта. Если почва очень подвижна, то размеры котлована следует увеличить на 25-40 см по каждому измерению.

Этот запас позволит залить бетонный короб для механической защиты септика. По глубине котлован следует рассчитывать так, чтобы горловина установленного септика оказалась вровень с уровнем земли.

Глубина траншеи под канализационную магистраль должна быть менее 70-80 см. Это позволит уберечь ее от промерзания. При этом следует учитывать рельеф местности. Если дом расположен много выше септика, то траншея возле фундамента должна быть более глубокой. Минимальное расстояние до фундамента здания – 5 м.

Магистральную трубу следует укладывать под небольшим углом в сторону септика. Для этого оптимальное увеличение глубины траншеи должно составлять порядка 3 мм на 1 м. Такой наклон обеспечит беспрепятственное прохождение стоков. При меньшем уклоне есть появления заторов.

Превышение указанного уклона может привести к тому, что вода будет слишком быстро стекать в септик, не успевая унести с собой фекальные массы. Это тоже чревато затором.

Чтобы было легче контролировать глубину траншеи, стоит заранее подготовить деревянный брус с делениями. Наносятся деления для определенных расстояний от фундамента. К примеру, на двух метрах от дома глубина должна быть 800 , на четырех – 806 и т.д.

По мере удаления от дома, глубина должна всегда возрастать. Ее уменьшение на каком-либо участке недопустимо. Даже небольшой «горб» приведет не только к затруднению стока, но и к появлению воздушной пробки, что еще более ухудшит ситуацию.

Затруднить сток могут и повороты магистрали. По мере возможности их следует избегать. Если же обойтись без изгиба не получается, следует организовать поворот максимально возможного радиуса. В точке поворота желательно устроить ревизионный колодец.

Особое внимание глубине канализации следует уделять, если она проходит под автостоянкой или дорогой. В этом случае ее стоит увеличить на несколько десятков сантиметров

Чтобы труба не проседала в грунте, дно траншеи необходимо уплотнить песчаной подушкой

Толщина подушки – 10-15 см

Чтобы труба не проседала в грунте, дно траншеи необходимо уплотнить песчаной подушкой. Толщина подушки – 10-15 см.

Для средних и холодных климатических зон канализационная магистраль должна быть утеплена. В качестве утеплителя могут применяться полотна из пенополиуретана или вспененного полистирола с экранирующим слоем из фольги.

Особо тщательного утепления требуют люки в ревизионных колодцах и коллекторы. При достаточно мягком климате утепление выполнить лишь для верхней части трубы.

Элементы внутренней канализационной сети должны сводиться в общий стояк, выполняющий функции коллектора. Оптимальное место укладки горизонтальных участков труб – в стяжке пола. При этом желательно придать трубе небольшой наклон.

Использовать колена с поворотом 90 градусов в системах канализации не рекомендуется. Повороты трубы лучше организовать с помощью нескольких отводов под 30 или 45 градусов.

Укладка труб канализации с наружной стороны

Вначале необходимо установить септик, для которого роется котлован нужного размера.

Конструкция септика

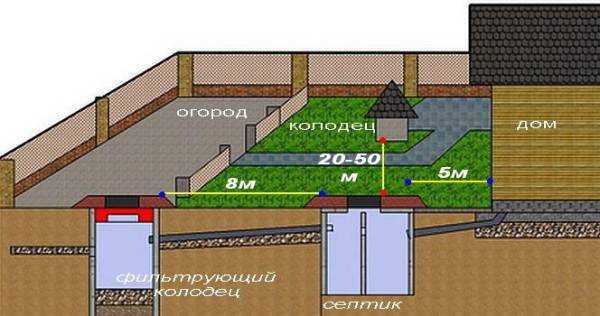

Такой колодец должен быть на расстоянии не меньше чем 5 м от дома и глубиной примерно 1,5 м. На его дне делают специальную бетонную подушку или устанавливают бетонную емкость, чтобы предохранить септик от попадания грунтовых вод. Или для некоторых систем устилают дно толстым слоем мелкого щебня и песка.

При обустройстве своей канализационной системы также важно продумать такие моменты, как:

проживание в доме временное или постоянное;
количество проживающих в нем человек;
примерный суточный объем используемой воды;
глубину грунтовых вод своего региона;
размер участка, который предполагается под обустройство очистительной системы.

Канализационные системы по типу могут быть:

накопительные, типа выгребных ям, или одной герметичной емкости, которые предназначены для стоков с последующей регулярной очисткой специальными службами;
двух-трех камерные септики с переливающимися колодцами, с фильтрацией и очисткой двух видов (естественной и специальными службами).

Во втором случае чистка может производиться по мере необходимости. В специальном септике (колодце, предназначенном для обустройства канализационной очистительной системы) устанавливают две камеры: одну без дна, а вторую герметичного типа.

Стоки из жилища ведут в герметичную камеру, там они фильтруются, затем твердые отходы и фекалии спускаются на дно.

Отстоянная жидкость переходит по специальной переливной трубе в другую камеру. Из этой камеры жидкость просачивается в грунт, очищаясь по пути с помощью щебня и песка, которым устлано дно септика. По мере наполняемости герметичной камеры твердыми отходами производится очистка специальными службами.

Дренажная труба для септика

Монтаж очистителя сточных вод на приусадебной территории требует создания фильтрационных полей в обязательном порядке. Один из вариантов решения этого вопроса для владельцев загородной недвижимости — инфильтратор, агрегат с умной конструкцией и высоким КПД.

Корректное устройство системы дополнительной очистки почвы невозможно без применения дренажных труб (включая варианты с покрытием из геотекстиля), чаще всего используются 2 типоразмера — 110 и 50 миллиметров. Выбор конкретного значения определяется следующими характеристиками:

поверхностью фильтрации;
фильтрующими возможностями почвы;
совокупным КПД септика.

Дренажные трубы для обустройства самодельного очистного сооружения

Трубы для ЛОС размещаются на предварительно подготовленной поверхности. Использовать трубу для откачки нужно в строгом соответствии с проектной документацией для предотвращения засасывания камней и земли. При этом она должна обладать следующими характеристиками: диаметр должен быть совместимым с ГОСТом, на расстоянии 10-15 см от края трубы должно располагаться отверстие сечением в несколько миллиметров. Соблюдение этих рекомендаций позволит избежать засорения ЛОС при работе и повысит КПД системы.

Возможно это будет интересно: перфорированная пластиковая труба — технические характеристики и сфера применения

Чем может грозить неправильное расположение?

Септик является объектом повышенной экологической опасности, так как в этом сооружение происходит накопление и очистка нечистот. Поэтому к выбору места его расположения предъявляются особые требования. Необходимо разработать проект, в соответствии со всеми требованиями СНиП и провести его согласование в контролирующих организациях. Основные экологические опасности:

загрязнение грунта нечистотами из-за негерметичных соединений или повреждений резервуаров;
попадание нечистот в водоносные слои при неправильном выборе расположения септика;
затопление камер и разлив нечистот по участку;
затопление подвалов и разрушение фундамента.

Самым сложным моментом проектирования является выбор площадки для строительства. При определении места нужно ориентироваться на требования, сформулированные в СНиП и СанПиН. Основные вопросы, которые нужно будет решить при планировании расположения очисткой установки на участке:

удаление установки от места вывода трубы канализации из дома;
размещение относительно источника получения питьевой воды;
удаление от забора, установленного на границе с соседним участком;
удаления от места высадки плодовых деревьев и других посадок.

Элементы наружной канализационной системы

Внешняя система очистки и утилизации стоков состоит из ряда узлов, действие которых направлено на обеззараживание сточной воды.

Основными из них являются:

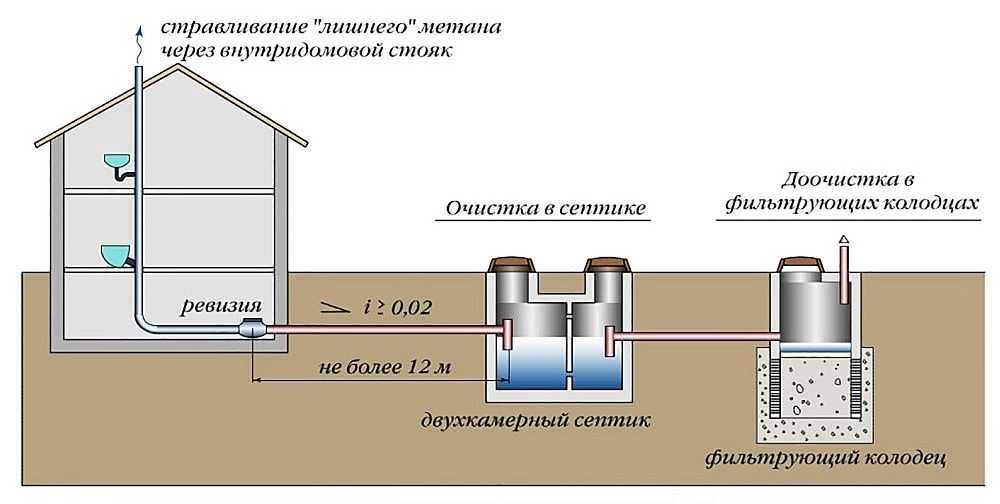

Фильтрующие колодцы или септики. Первые наиболее просты в изготовлении и эксплуатации. Они представляют собой котлован в земле глубиной до трех метров. Поперечный размер может достигать двух метров независимо от его формы. Стенки котлована укрепляются бетоном или кирпичной кладкой. Они могут быть сплошными или перфорированными с отверстиями 40-60 миллиметров. На дне колодца устраивается фильтр толщиной до 80 сантиметров.

Для него можно использовать шлак, гравий, битый кирпич. Последний укладывается в верхним слое из битого кирпича, величина фракции порядка 50 миллиметров. Для гравийного фильтра используется материал от 15 миллиметров.

Септики. Емкость разделяется одной или несколькими перегородками.

Сливаемая жидкость наполняет первую камеру. На месте падения струи жидкости нужно установить защитную плиту, которая не позволит ей размывать иловый слой. В камеру нужно поместить картридж с бактериальной культурой, которые станут основой аэробного фильтра.

В нем биологическая масса разлагает загрязнения. Вода переливается через верхний край перегородки и попадает во вторую камеру, где установлен аэратор и вода продувается распыленным воздухом. При этом происходит окисление загрязнений и их дополнительная переработка, на этот раз анаэробными бактериями в присутствии кислорода

При применении септика степень очистки стоков достигает 75 — 90% что говорит о необходимости их дополнительной доочистки для полного обеззараживания.

Почвенная полевая фильтрация
Проекты прокладки канализации выполняются индивидуально в зависимости от реальных условий.

Такой способ применяется для доочистки стоков при их прохождении через грунты. Из септика жидкость попадает в систему дренажных труб, проходя при этом через гравийный фильтр и двойной слой геоткани.

При этом все мелкодисперсные частицы задерживаются в них, и степень очистки достигает 98%.

Ограничением для использования такой методики дополнительной очистки стоков является характеристика грунтов. Поля неэффективны на грунтах с малой проницаемостью – плотных суглинках и глинах. Наиболее благоприятны песчано гравийные и песчаные грунты, позволяющие сделать качественную фильтрацию стоков.

Инфильтраторы. На малопроницаемых почвах устанавливаются инфильтратоы. Это коробчатые изделия из пластика с боковыми решетками, закрытые сверху и открытые снизу. В зависимости от объема переработки могут последовательно устанавливаться до 3-4 устройств.

Любые из описанных объектов могу применяться как совместно, так и в комплектации, выбранной покупателем. Соединение объектов производится прокладкой пластиковых труб диаметром 100-150 миллиметров, реже – для крупных объектов – используются трубы 200 миллиметров.

Кроме того, каждый объект наружной канализации оснащается вентиляционной системой, внутри здания для этой цели используются фановые трубы.

Применение септиков наиболее популярно в местностях с недостаточным количеством осадков, при этом очищенная жидкость активно используется для повторного применения на хозяйственные нужды.

Проектирование наружной канализации

Эти две составляющих единой задачи совершенно противоположны. Если внутренняя схема канализации предназначена для сбора стоков, то наружная – для их обеззараживания и утилизации.

Поэтому правила ее устройства имеют с внутренними требованиями только одно сходство – уклон от фундамента дома в сторону накопителя должен составлять величину в 1-2 миллиметра на метр по тем же причинам (смотрите выше).

Задачи, решаемые наружной канализацией, заключаются в переработке сточных вод с целью их обеззараживания. Вода, сбрасываема в грунт после очистки, должна быть абсолютно безопасной, поскольку, после окончательной очистки грунтовой фильтрацией, она возвращается к потребителю.

Поскольку объект переходит во внешнюю среду, нужно учитывать глубину промерзания грунта. Труба должна располагаться ниже этого уровня.

Но, даже при выполнении этого условия, канализационную трубу желательно утеплить на случай возникновения чрезвычайных климатических обстоятельств, которые в последнее время случаются с завидной регулярностью.

А для гарантии целостности трубопровода, лучше установить в канализационной трубе греющий кабель, работающий в автоматическом режиме при критичном понижении температуры.

Общие сведения

Строительство частных домов переживает настоящий подъём. По этой причине будущие владельцы таких строений нуждаются в обустройстве удобной канализационной системы, смонтировать которую будет под силу даже не специалисту в этой сфере. При этом стоки должны быть наделены хорошей производительностью, потому что многие собственники значительно увеличили число подключаемых сантехнических приборов. В первую очередь, это связано с появлением в свободном доступе разнообразных современных стиральных и посудомоечных машин, набирающих популярность душевых кабин и джакузи. Указанные приборы увеличивают привычный объём водопотребления на двести литров в течение суток.

Рост количества устанавливаемой сантехники становится причиной для усложнения всей системы водоотведения. К счастью, для обустройства хорошей системы можно воспользоваться ПВХ трубами, имеющими в комплекте дополнительные фасонные части, позволяющими провести сборку инженерной конструкции за несколько дней. Кроме того, пластиковые детали продаются вместе с уплотнительными кольцами, без проблем меняющимися при появлении механического дефекта или иного повреждения.

В сборе внутренняя сточная система представляет собой большое количество труб из пластика. А также фасонных элементов, предназначающихся для соединения основных труб. Вся инженерная система предназначается для отведения стоков от сантехники, установленной в доме или квартире. Стоит помнить, что монтаж канализационных труб с нарушением установленных правил монтажа приводит к нарушению исправной работы и другим неприятным последствиям.

Этапы внутренней прокладки канализации в частном доме

Не знаете, как проложить трубы канализации в частном доме и с чего начать, если разобраться, то все очень просто. Установка начинается от сантехнических приборов и направляется к месту расположения внешнего патрубка. Прокладку лучше осуществлять под полом. Итак, приступим:

Сначала нужно соединить S-образный патрубок или гидрозатвор с устройствами сантехники.
Затем подключается первый ассенизационный трубопровод.
Горизонтальная конструкция из труб соединяется с патрубком посредством двух колен, угол которых составляет не менее 90 градусов.
Не забывайте о важности соблюдения уклонов конструкции, для чего нужно использовать хомуты, которые крепятся к стенам. Благодаря им конструкция постоянно находится в нормальном положении.
Трубы, идущие от унитаза, соединяются с главными элементами канализационной системы, соединяются перпендикулярным тройником.
Чтобы обеспечить проход трубопровода через перекрытие, нужно в утепленный патрубок установить металлическую гильзу.
А чтобы перейти из патрубка диаметром 5 см, в 10 см, понадобится специальный переходник.
Уравнять наружную и внутреннюю канализацию можно с помощью колена.. Будет лучше, если вы соблюдете уклоны патрубков, при диаметре 5 см он должен составлять 3 см, а при 10 см — 2 см

Для того, чтобы промазать имеющиеся трубные стыки, нужно использовать специальные герметические смеси

Будет лучше, если вы соблюдете уклоны патрубков, при диаметре 5 см он должен составлять 3 см, а при 10 см — 2 см. Для того, чтобы промазать имеющиеся трубные стыки, нужно использовать специальные герметические смеси.

Последовательность действий при устройстве канализации

В первую очередь прежде, чем укладывать трубы, выкапывают траншею. Проще всего это сделать можно с применением спецтехники, например, экскаватора, или же вручную.

Согласно общепринятой технологии, укладка труб канализации предполагает использование труб диаметром 110 миллиметров. При этом ширина канавы должна составлять минимум 60 сантиметров.

Одновременно с увеличением сечения укладываемой трубы, нужно также расширять траншею. После выбора материала выполняется непосредственно укладка трубы в траншею, которая имеет свои нюансы.

Тем, кто интересуется, как проложить канализационные трубы в земле правильно, следует учитывать, что работу необходимо начинать от фундамента здания. При отсутствии вывода трубопровода для стоков из дома, под основанием строения вырезают отверстие и выполняют подвод сети под него.

Когда имеется вывод, на конец трубы, выходящей из здания, надевают раструб

При этом уделяют повышенное внимание центровке стыкуемых элементов

Именно в местах, где трубопровод меняет свое направление, начинают собираться различные отложения. Со временем они полностью перекрывают путь передвижения стоков.

Специалисты знают, как проложить в частном домовладении канализационный трубопровод, чтобы не допустить подобных неприятностей.

Поэтому не помещают советы от профессионалов, которые заключаются в следующем:

Прокладку канализационных труб нужно осуществлять с применением отводов, которые имеют разные углы изгиба – от 15 и до 90 градусов.
Для обеспечения удобного доступа к местам образования засоров, над каждым коленом устанавливают ревизии.
После завершения формирования вывода из дома, трубы помещают в траншею вниз раструбами и затем приступают к стыковке изделий. Процесс соединения выглядит следующим образом: кромки изделий смазывают специальным составом и до упора устанавливают их в раструб.

Для правильной стыковки элементов инженерных коммуникаций в частном домовладении или в квартире пользуются нехитрым приемом. Он заключается в нанесении отметок на трубы перед началом проведения работ — для определения глубины их вхождения в раструб. Ориентируясь на них, окончательно осуществляют соединение.

Особенности обустройства канализация в двухэтажном коттедже

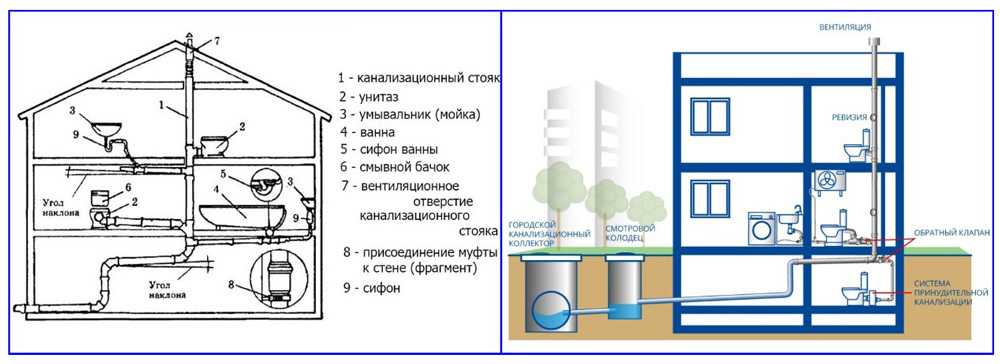

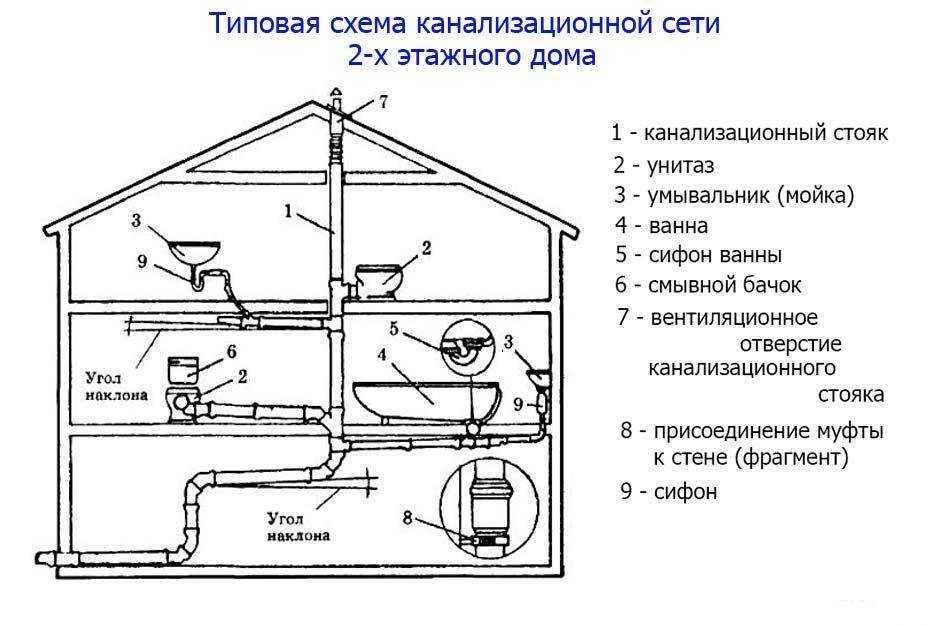

Схема канализации включает в себя совокупность пластиковых труб. Они используются для своевременного отвода сточных вод. Сантехнические устройства должны быть оборудованы сифонами, которые предотвращают проникновение неприятного запаха внутрь помещений.

Внутренняя разводка

При укладке внутридомовой канализации нужно рассчитать угол наклона. Работоспособность сантехники зависит от состояния внутренней разводки.

Чтобы обеспечить функционирование стояка и унитаза, нужно использовать трубу с диаметром 11 см.

Для душевой кабинки и кухонной раковины рекомендуется использовать трубы, которые имеют диаметр 5 см. В процессе монтажа обеспечивается герметичность системы. В области стыков не должно быть заусенцев и шероховатостей. Наличие прямых углов приводит к появлению засоров.

Если требуется повернуть трубопровод, то можно воспользоваться несколькими коленами. Таким способом добиваются более плавного перехода.

Появление специфического запаха в доме может быть связано с обратным подсосом из канализации. Избегают этой проблемы за счёт установки сифона или S- образной трубы. Устройство выполняет функцию гидрозатвора.

Чтобы провести трубу через стену, желательно использовать специальную гильзу. При необходимости можно воспользоваться отрезками более широких труб. На участке подключения трубопровода к стене устанавливают тройник, который имеет ревизионное окошко. Его специально закрывают заглушкой.

При обустройстве вывода трубы из здания понадобится выполнить следующие мероприятия:

В фундаменте делают отверстия диаметром 13-16 см. Они предназначены для установки гильзы.
Далее приступают к укладке утеплителя вдоль стенок.
Трубу протягивают через гильзу.

Гидродинамика жидкости в трубах

В случае полного заполнения трубы должен возникнуть «поршневой» эффект. При этом образуется водяная пробка, которая вызывает резкий скачок давления. Образовавшийся вакуум высасывает всю воду из сифона. В помещении появляется характерный запах. Чтобы избавиться от стоков, создают соответствующее давление. Поэтому в процессе проектирования нельзя игнорировать законы гидродинамики.

При прокладке трубопровода учитывают следующие моменты:

Жидкость по трубопроводу течёт под воздействием гравитации.
Скорость перемещения стоков зависит от угла уклона. Его величина должна быть не менее 1-2 см на метр.
В процессе прокладки трубопровода обеспечивают герметичность соединений. С этой целью используются раструбы с резиновыми манжетами.

Чаще всего при проведении канализации владельцы частных домов допускают несколько ошибок:

Хозяева не предусматривают установку вентиляции. Однако фановая труба не только отводит неприятный запах, но и обеспечивает необходимый уровень давления в системе.
Неправильное подключение сантехнических приборов к стояку – распространенный вид ошибки. Подводящие трубы не должны находиться ниже унитаза. В противном случае нечистоты могут попасть в раковину или душевую кабину.

Причиной возникновения такой проблемы может быть использование слишком длинной трубы.

Правила составления схемы

Работы по планированию канализации частного дома начинаются с составления схемы. Это во многом упрощает задачу и существенно экономит деньги, так как вы сможете более разумно распределить сантехнику, а значит, дополнительных затрат на материалы можно будет избежать. В этом есть ещё один плюс – чем меньше стыков и соединений, тем ниже вероятность прорывов и протечек.

План-схема позволит сократить ненужный расход труб и исключить лишние стыки и соединения

Особенности составления чертежей и схем

В работе над проектом необходимо ориентироваться на технический регламент и нормативные требования, которые можно уточнить в следующих документах:

ТКП 45-4.01-51-2007 «Системы водоснабжения и канализации усадебных жилых домов».
СНиП 30-02-97 «Планировка и застройка территорий садоводческих объединений граждан, здания и сооружения».
СанПиН 4630 «Санитарные правила и нормы охраны поверхностных вод от загрязнения».

Где разместить септик? С нашей схемой найти лучшее место на вашем участке не составит большого труда Этапы составления схемы канализации в частном доме:

прежде всего, необходимо нанести все точки спуска: санузлы и кухни, душевые комнаты и бассейны, не забывайте о том, что моечным и стиральным машинам тоже необходим постоянный слив воды;
отдельно выносятся места расположения общих стояков. При составлении схемы канализации частного одноэтажного дома учитываются линейные нагрузки туалетных комнат и кухни. На этом этапе лучше указать диаметр труб, необходимых для устройства сливной системы. Не забывайте наносить на схему места врезок, использования тройников и переходников;
указываем точки спуска из системы и добавляем к смете необходимое количество кранов, в том числе поливочных;

точки слива лучше располагать максимально близко к стояку, причём чем больше нагрузка на эту точку, тем ближе к местам сброса её лучше расположить;
на схему в обязательном порядке наносится линия коллекторного трубопровода до точки выхода из здания. Его укладывают вместе с основанием здания;
далее на схему наносят линии подвода стоков от каждой точки слива до коллектора

Обратите внимание, что в линии слива от унитаза запрещается делать врезки;
при планировании следует учесть необходимый угол наклона труб: 3% − для труб диаметром 50 мм, 2% − для труб диаметром 110 мм;
на схему, кроме трубопроводов для транспортировки стоков, наносится место установки фановой трубы.

Примерный план-схема канализационных сетей внутри здания После завершения чертежа, касающегося разводки сетей внутри дома, приступают к построению схемы прокладки канализационных труб, ревизионных колодцев на участке вне здания. Эти трубы в будущем будут вести к месту установки септика или слива в централизованный канализационный люк.
