Банные печи каменки: основные конструктивные типы и характерные отличия

Как устроена баня

Печь-каменка устанавливается для нагнетания температуры в парилке. Такие конструкции известны с того времени как на Руси стали возводить моечные закрытого типа, где нагретые камни обливались водой.

В результате, дровяная парная наполняется клубами горячего влажного пара. Русские парилки лишены открытых источников огня, а значит, внутри сохраняется кислород.

Сравнение моделей

Каменка

Благодаря особенностям конструкции, а, также, свойствам конвекции (эффекту перенесения тепла газам), теплота, вырабатываемая каменкой, чувствуется со всех сторон. Стало быть, печной жар может быть умеренным. Отражательная способность стен повышается вместе с температурой.

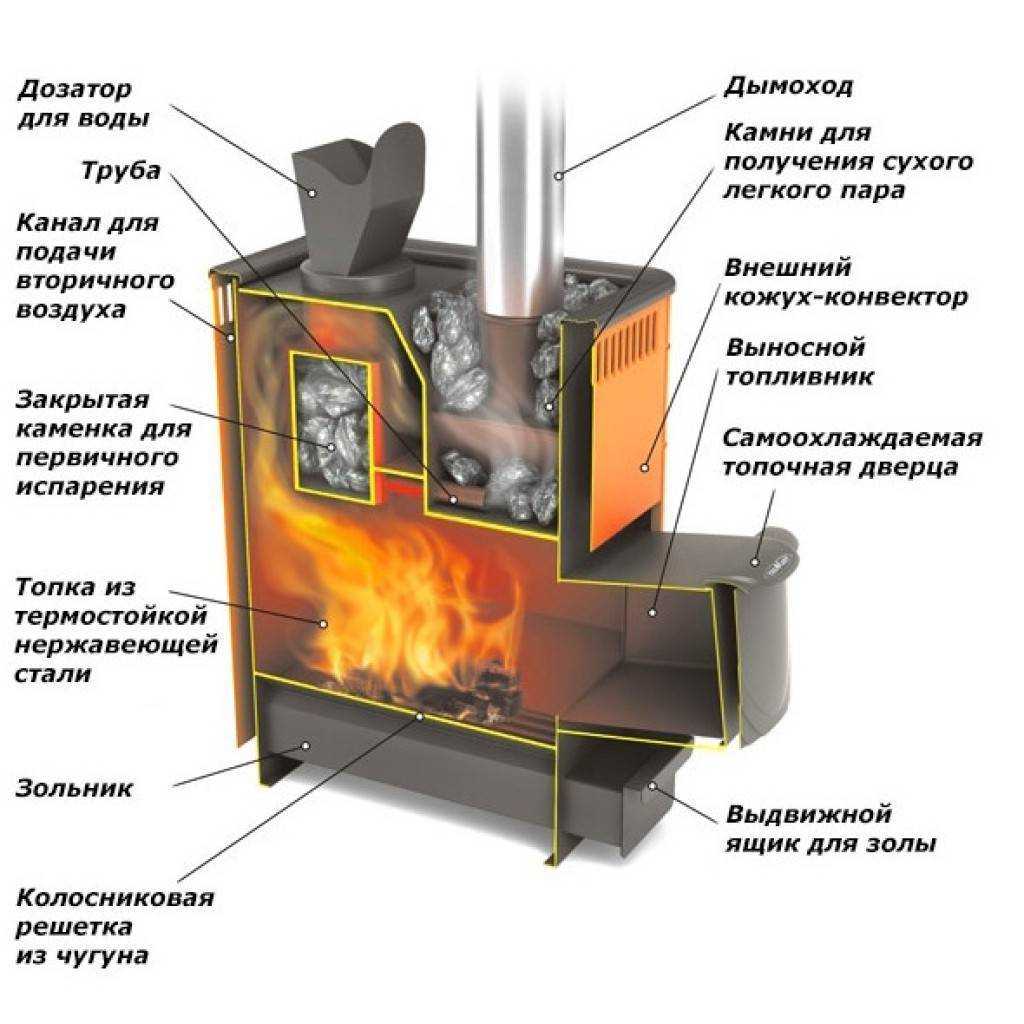

Внутреннее строение

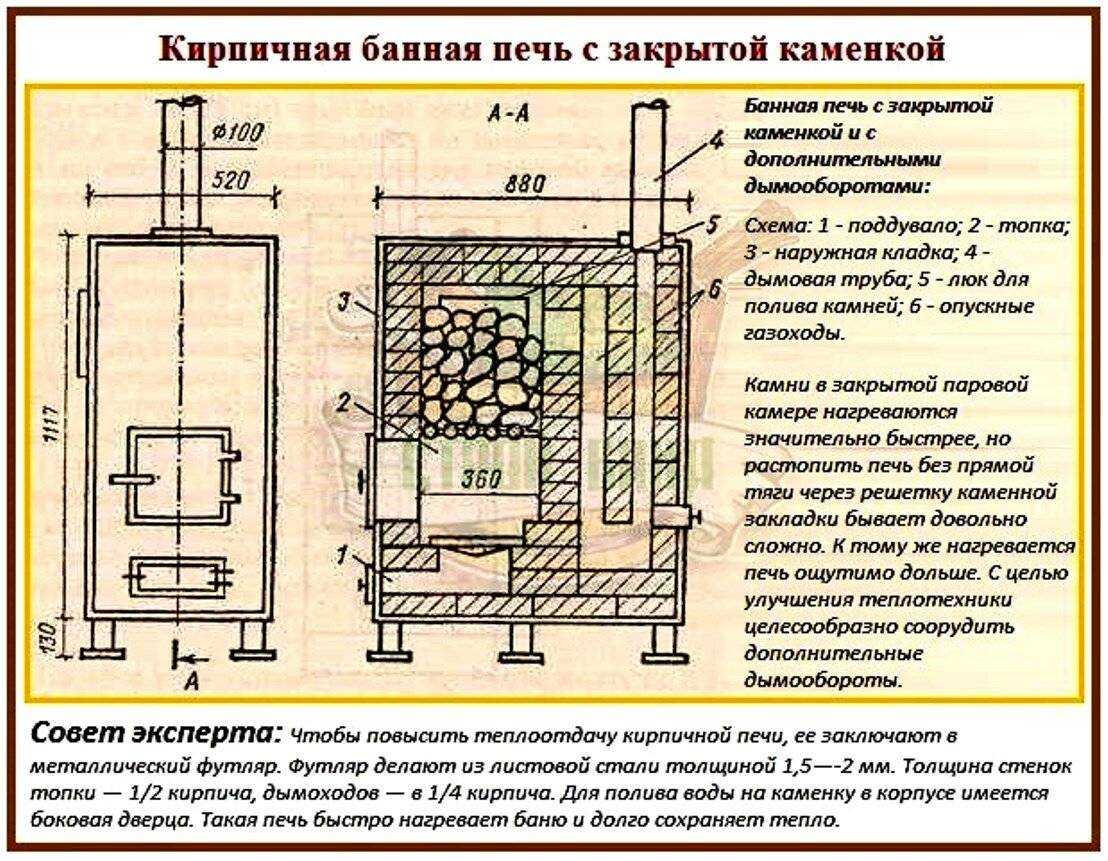

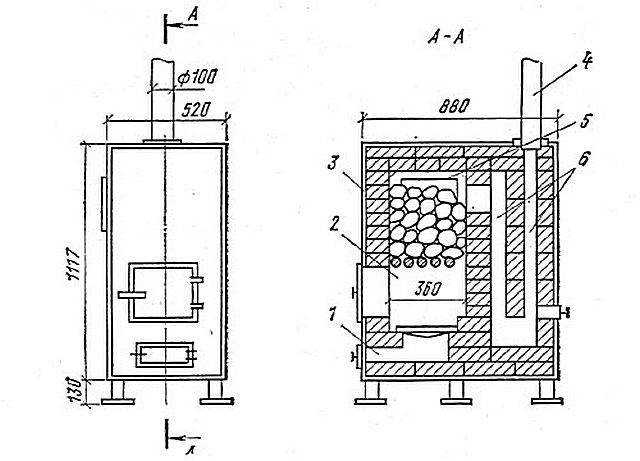

Исходя из этого, банные печи с закрытой каменкой (их габариты и конструкция) выбираются с учетом имеющихся источников энергии, необходимых мощностей, а также размеров парилки.

Фундамент

В основании каменки в бане является фундамент массой более ¾ тонны. Если устройство обладает меньшей массой, то каменку необходимо водружать на пол без основания. Он укладывается ниже 50 см ниже уровня земли.

Фундамент готов

На изготовление последнего идет бетон и бутовый камень. Поверх укладывается кирпичный слой, а также обустраивается гидроизоляция (пергамин или рубероид в 2 слоя).

Топливник

Топливником называют камеру, где полностью сжигаются теплоносители. Его стенки устанавливаются под наклоном, дабы сгоревшее топливо высыпалось на решетку. Последняя монтируется под котлом, в центральной части печи. Лучшее горение происходит на колосниковой решетке.

1- топливник, там сгорает топливо

Поддувальная дверца

Она регулирует подачу воздушных масс в зольник. Уменьшая или увеличивая подачу воздуха, регулируется сила горения топлива.

Дверца установлена на передней части

Если атмосферы в топливнике много, то температура сгорания падает, а продукты горят плохо. Когда же воздуха мало, то и горение будет неравномерным.

Зольник

Эта деталь располагается под решеткой, сюда ссыпается сгоревшее топливо. Также, регулируется воздух, который поступает в топливный отсек, когда там сгорает твердое топливо. Если зольника нет, то воздух оказывается в топливнике только через дверцу, не проходя сквозь топливо.

Вид зольника

Выбор котла, змеевика, либо бака осуществляется с учетом размеров бани и вкусов владельца. Соответственно, бак монтируется внутри печи, а змеевик помещают в топливник.

Камни

Камни для печи своими руками помещают в дымоход, на решетку. На изготовление решетки обычно идут стальные прутья по 4-6 см в диаметре каждый. Конструкция должна иметь промежутки, сквозь которые будет уходить дымовой газ.

Хорошие камни

Практика свидетельствует, что для парилки камни берутся из расчета 35-45 килограмм на кубический метр объема.

Наиболее оптимальным будет заполнить емкость каменки серыми или темными камням, размером с кулак. Булыжники, собранные у воды, прослужат дольше, поскольку стали особо прочными в естественных условиях.

Лучше, чтобы камни имели круглую форму. Тогда дым и пламя свободно проходят между камнями, а последние нагреваются равномерно.

Правильный выбор камней

Для того чтобы тепло хорошо передавалось, закрытая каменка для бани оснащается паровой дверцей. Она располагается по верхнему ряду каменной засыпки (либо выше).

Дверца выше камней

В то время, когда горючее сжигается, дверца остается закрытой и дым внутрь помещения не попадает. Перед началом водных процедур устройство открывается, а помещение прогревается до 45-60 °С.

Чтобы нагреть подобную печь, необходимо топить баню в течение двух-трех часов. Кладка и камни прогреваются, тепло аккумулируется, вследствие чего парение происходит при высокой температуре. Она же сохраняется еще в течение нескольких дней.

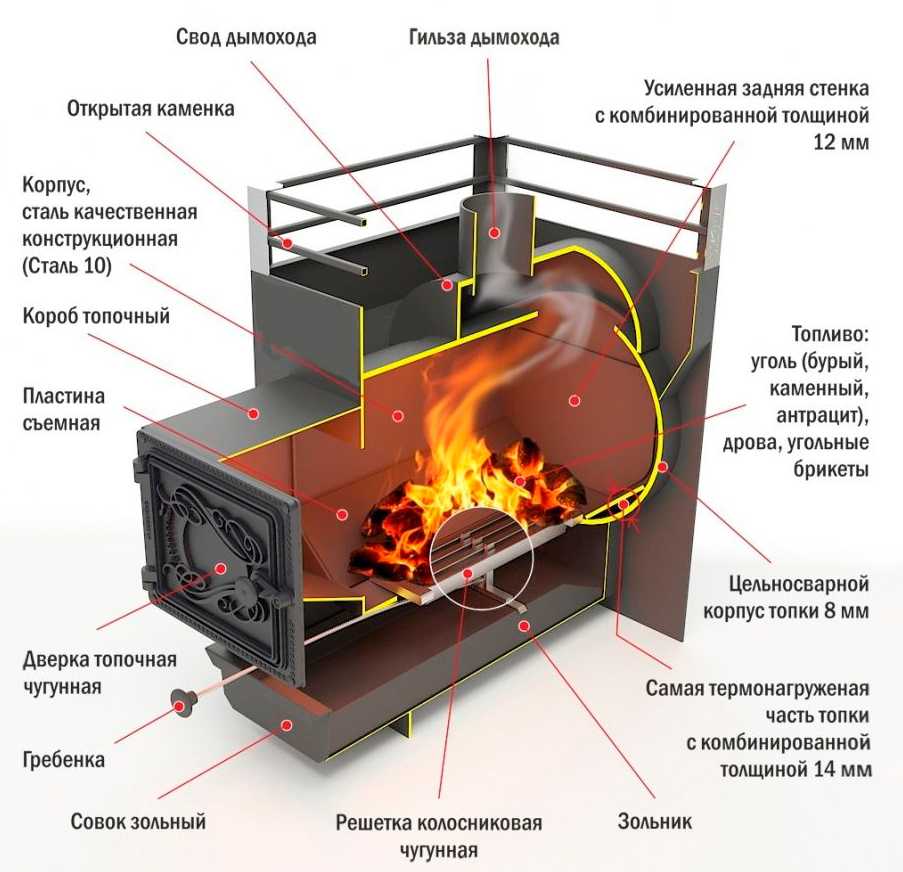

Сравнение закрытой каменки с открытой

Первое и ключевое отличие печей с закрытой каменкой – это расположение камней и качество их нагрева. Нагрев в них обеспечивается за счет всех элементов оборудования: от стенок и трубы дымохода. Благодаря закрытой системе и обогреву от нескольких конструктивных элементов, камни прогреваются до более высоких температур – 400-700 градусов.

Отличить закрытую каменку вы можете по виду. Для подачи воды на камни в таких печах предусмотрена небольшая дверца, открытые каменки не скрываются в печи, а остаются на виду закрепленные в решетке.

Преимущества банной печи с закрытой каменкой:

1. Парная не перегревается, температура набирается равномерно, при этом создается максимально качественный микроклимат в помещении.
2. Равномерный прогрев камней. Да, времени требуется больше, но после полного прогрева, камни будут оставаться горячими долгие часы.
3. Создание приятного легкого пара, за счет стенок. Пар не выбрасывается сразу, а аккумулируется в стенках банной печи, постепенно поступая в парилку.
4. Длительное сохранение тепла в парной без необходимости постоянного добавления дров.
5. Повышенные свойства пожаробезопасности.
6. Большая мощность. Печи с закрытыми каменками более пригодны для обогрева больших парных.
7. Возможность регулирования скорости прогрева помещения, для ускорения достаточно просто открыть зольник каменки.
8. Повышенная безопасность. При подаче пара, полностью исключается возможность ошпариться.

При таком большом количестве преимуществ, в недостатки включается только 2 пункта:

1. Длительное время растопки для долгого поддержания тепла.
2. Повышенный расход топлива на набор температуры.

Недостатки сглаживаются тем фактом, что каменка остывает так же медленно как нагревается. Если для поддержания тепла в печах открытого типа нужно постоянно поддерживать горение дров, то здесь не нужно постоянно заботиться о добавлении топлива.

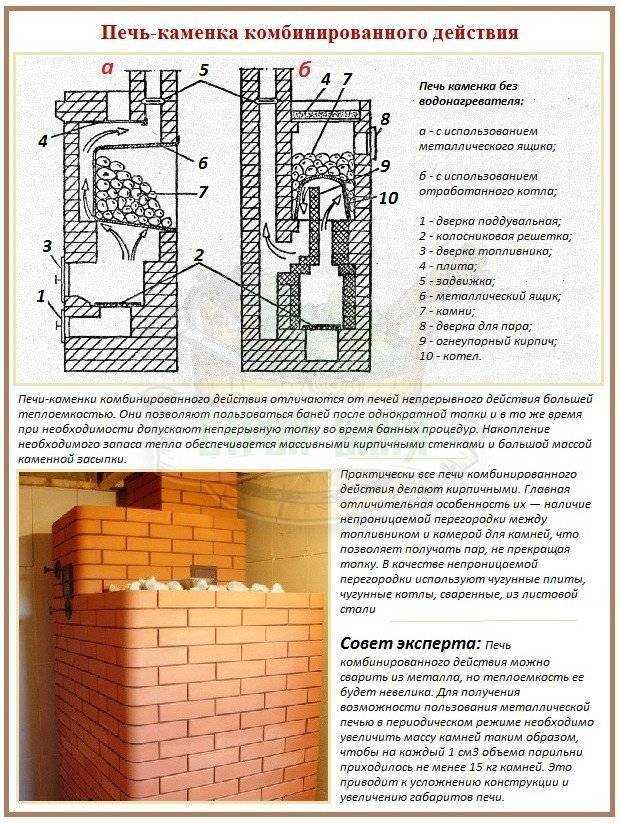

Виды печей

Большинство печных конструкций состоят из нагревательной камеры, колосника, зольника и дымохода.

Кирпичные

Собранная из кирпича печь считается самым подходящим вариантом для русской бани. Конструкция медленно набирает температуру, постепенно прогревая окружающее пространство. Ее размеры зависят от общей площади парилки.

Одной из особенностей кирпичной каменки является сильное увлажнение воздуха, которое обеспечивается испарением воды из бака. В этом вопросе есть важный нюанс. Не рекомендуется допускать закипание воды, так как это увеличит влажность до 100%, и банные процедуры принесут только дискомфорт.

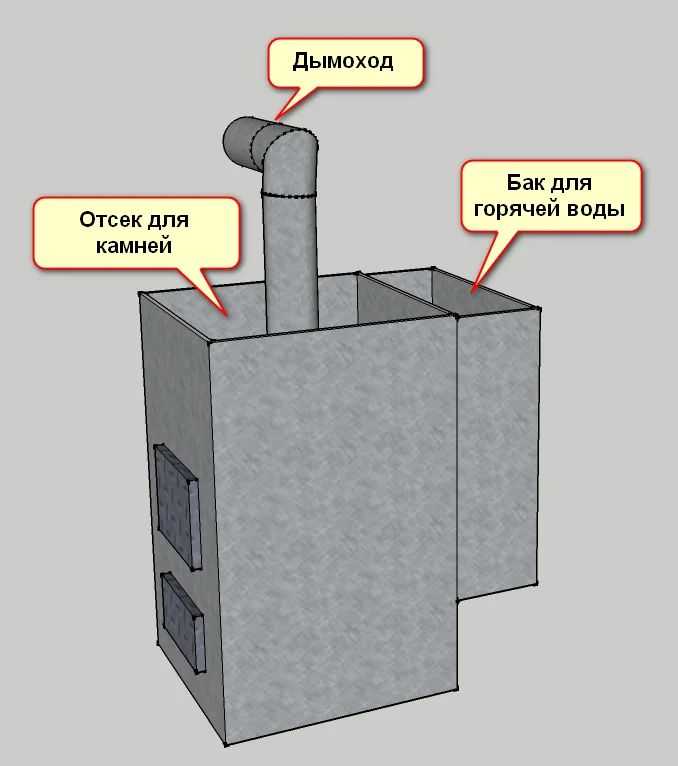

Металлические

Металлические конструкции характеризуются более высокой жаропрочностью, отсутствием трещин, экономичностью, быстротой прогревания и легким монтажом.

Быстрое увеличение температуры в бане влечет низкую влажность. Сделанные из металла печи быстро остывают, а значит, лучше всего их устанавливать в небольших помещениях (максимум на 2 человека).

Кладка каменки своими руками

Теперь приступаем непосредственно к кладке, для чего следует подобрать правильный кирпич. Сразу оговоримся, что для каменки нужно использовать обычный кирпич, но не пустотелый либо силикатный. При создании топочной камеры и футировки используется шамотный кирпич.

Обратите внимание! До того как начать кладку, в обязательном порядке погрузите кирпич в воду на две-три минуты – это предотвратит обезвоживание бетона и, как результат, недостаточную сцепляемость

Приготовление раствора

Пропорции для приготовления раствора должны быть следующими: песок с глиной в соотношении 1:1. Но помните, что если глина используется чересчур жирная, то пропорции будут 2:1.

Швы

В работе мы должны особо тщательно подойти к кладке швов. Они отличаются тем (по крайней мере, в нашем случае), что обязаны быть герметичными, в противном случае каменка для бани своими руками не сможет работать на должном уровне и будем выпускать в помещение вредные угарные газы.

Обратите внимание! Укладываем раствор равномерно по всей ширине кирпичей, но так, чтобы толщина швов была минимальной. Для обыкновенного кирпича это 5 миллиметров, а для шамотного – всего 3

Безусловно, этого добиться сложно, особенно новичку. Но мы прибегнем к маленькой хитрости.

Шаг 1. Перед началом работ сооружаем пару направляющих, для чего используем металлические пруты требуемого диаметра. В принципе, можем взять даже два электрода, если предварительно очистим их от изоляции.

Шаг 2. Перед укладкой кирпича помещаем с обеих сторон предыдущего уровня эти направляющие. Затем, как только мы прижмем кирпич, получится идеально ровный шов. После этого направляющие извлекаем.

Шаг 3. Направляющие помещаем таким образом, чтобы они находились по краям кирпича. Затем следующий уровень заполнит зазоры, оставленные ими после извлечения, об этом беспокоиться не стоит. Следим лишь за заполнением.

Особенности перевязки

Каждый следующий ряд укладываем исключительно после того, как предыдущий будет закончен. Советуем также производить «подгонку» каждого ряда насухую, а уже потом использовать бетонный раствор. Правильность каждого угла проверяем посредством угольника.

Обратите внимание! При кладке следует строго соблюдать перевязку!

Также нужно, чтобы в одном ряду не использовались шамотный и обыкновенный кирпич. Термальное расширение в данном случае разное, следовательно, могут образоваться трещины, и дымный газ проникнет в помещение.

Фурнитура

Параллельно с кладкой крепится и вся необходимая для каменки фурнитура, к которой относится:

1. резервуар;
2. петли;
3. решетки;
4. заслонки и проч.

Перед монтажом дверные рамки обматываем асбестовым шнуром (последний будет компенсировать расширение железа при высокой температуре и, соответственно, предотвратит появление трещин).

Дымообороты

К обустройству каналов для движения дыма относимся со всей серьезностью. Лишний раствор удаляем сразу же, в противном случае отваливающиеся его куски воспрепятствуют нормальной работе печки.

Видео – Каменка для бани

Как сделать парогенератор

Возможно вас так же заинтересует наша статья о том как самостоятельно сделать парогенератор. Подробнее ознакомится с материалом можно здесь

Фундамент для кирпичной печки-каменки

Фундамент для кирпичной печки-каменки

Для кирпичной или чугунной печи весом более 700 кг необходимо сделать собственное основание. Фундамент выбирают по массе конструкции и по характеру грунта.

Бутобетонный фундамент

Такой вариант строят для небольшой каменки. Использовать можно не только бутовый камень, но и кирпич. Пошаговая инструкция проста.

1. Выкапывают котлован, размеры которого по периметру на 15–20 см больше, чем габариты печи.
2. На дно укладывают песчаную подушку, гидроизолируют. На стенки ставят доски опалубки.
3. Выкладывает слои бутового камня и заполняют пустоты щебнем. Толщина слоя не превышает 15–20 см. Заливают бут тонким слоем цемента.
4. После застывания раствора выкладывают второй слой камня. Вновь наносят цементный раствор. Операцию повторяют, пока не заполняют котлован.

Фрагмент не доводят до края опалубки на 7–8 мм. Покрывают его сверху рубероидом и заливают битумом.

Фундаментная плита на сваях

Фундаментная плита на сваях

Свайное основание обустраивают на насыпных и болотистых грунтах. Для свай берут стальные или бетонные стержни.

Поэтапное руководство:

1. По углам площадки бурят отверстии под сваи. На дно утрамбовывают слой песка и щебня толщиной в 15–20 см.
2. Сворачивают из рубероида рулон, вставляют в углубление.
3. Забиваются сваи в грунт.
4. Сооружают опалубку, армируют и заливают бетоном. Толщина плиты не менее 20 см.

По такой же технологии возводят фундамент на столбчатых основаниях.

Монолитный фундамент

Столь солидное основание обустраивают для корпусов тяжелых печей. Сделать фундамент несложно, но материалов потребуется больше.

1. Выкапывают котлован по размерам печи плюс 15 см по периметру. Засыпают 15 см песка и утрамбовывают дно.
2. Котлован засыпают керамзитом и укрывают пленкой или рубероидом.
3. Делают опалубку. Размещают внутри арматуру из прутков, толщиной в 10 мм, связанных стальной проволокой.
4. Заливают котлован бетоном, уплотняют вибратором.

Кирпичная каменка в бане своими руками

Подготовительные работы к кладке каменки в бане

1. Для изготовления печи понадобится шамотный кирпич и обыкновенный гладкостенный огнеупорный обожженный кирпич. Из первого строят участки печи, контактирующие с огнем и дымом. Остальные части строят из огнеупорного материала.
2. Недожженный кирпич используйте в небольшом объеме, когда необходимы куски материала.
3. Не допускается применение пережженного кирпича.
4. Недопустимо использовать пустотелые или силикатные кирпичи. Даже слегка пористый материал позволит дыму проступать сквозь него.
5. Качество кирпича можно определить, ударив по нему другим предметом. Звук хорошего кирпича будет чистым.
6. Раствор для кладки готовьте из глины средней жирности, в которую добавьте в равных пропорциях (1:1) прокаленный и просеянный через мелкое сито песок. Если глина жирная, добавьте песка в 2 раза больше.
7. Рекомендуется использовать глину, добытую с глубины не менее 50 см. За 5 суток до использования замочите ее в воде.

Кладка каменки для бани

• Первые два ряда печи уложите сплошными. Кирпичи ставьте на глиняном растворе. Не забывайте основное правило перевязки при кладке: любой вертикальный шов должен перекрываться кирпичом. Толщина раствора для укладки кирпича — 6-10 мм.
• Швы уплотняйте для герметичности стенок.
• Нельзя начинать следующий ряд кирпичей, если не закончен предыдущий.
• Во время работы проверяете горизонтальность поверхностей и вертикальных стен каждые два ряда.
• Рекомендуется кирпичные стенки возводить в металлический уголок.
• Можно нижнюю часть печи, которая слабо нагревается, строить с использованием цементного раствора. Цемент не даст влаге размыть стену.
• Со следующего ряда начинайте строить поддувало. Его основание изготовьте из расположенных сплошняком кирпичей. Далее стройте стены поддувала и закрепите вертикально дверку. Накройте стены сверху чугунной решеткой, которая будет служить дном топочной.
• При строительстве поддувала не забудьте установить зольник. Он будет регулировать интенсивность сгорания дров. Чтобы прогреть парную быстро, зольник выдвигается. Когда дрова разгораются, установите его на штатное место.
• Высота топочной от колосника до камеры с камнями — 8-9 рядов (57-63 см). Меньше не делайте, ведь самая высокая температура — на вершине пламени.
• Средняя глубина топочной — 80 см, из них 55 см отводится под дрова.
• Для укладки камней изготавливают специальную камеру, которую отделяют от топки и дымохода, чтобы дым не попадал в помещение. Размеры камеры определите из расчета 60 кг камней на 1 м2 помещения.
• Высота камеры для засыпки камней — не более 50 см (7 рядов), ширина — 40 см. В такой топке может разместиться 8-10 поленьев.
• Печь должна быть такой высоты, чтобы булыжники не располагались выше полка в парилке. Чем ниже камни, тем эффективнее источник пара.
• Расстояние между верхом камней и сводом камеры засыпки должно оставаться не менее 4 рядов кирпичей. Если оставите меньший зазор, трудно будет лить воду на дальние камни.
• Расстояние от окна, через которое льется вода, до верхнего перекрытия камеры засыпки — 1-2 ряда кирпичей. В этом пространстве собирается дым при растопке печи.
• Между сводом и рядами основного перекрытия оставьте зазор в один ряд кирпичей. Этот зазор используется как дымоход к дымовой трубе, которую можно устанавливать в любом углу печи.

Арочный кирпичный колосник для каменки в баню

1. Для создания свода или арки изготовьте опалубку.
2. Перед кладкой кирпич на короткое время опустите в воду, но долго не мочите — шамотный кирпич не очень любит влагу.
3. Предварительно уложите кирпич на свод без раствора и посмотрите результат.
4. Приготовьте раствор для кладки средней густоты.
5. Уложите кирпичи с раствором на опалубку, осаживая их резиновым молотком. Через несколько часов разберите опалубку и положите на арку 3-4 кирпича. Под действием нагрузки арка будет находиться под напряжением и в дальнейшем сможет выдерживать большой вес от камней.
6. Если опалубку не разбирать 2 недели, кладочный раствор сильно усядется и появятся невидимые для глаз щели, сильно ослабляющие конструкцию.

Каменная засыпка для каменки в баню

• Выбирайте тяжелые и плотные булыжники, не используйте песчаники. Для проверки ударьте одним камнем по другому, они не должны треснуть.
• Во время эксплуатации булыжники не должны трескаться после поливания водой. Хорошие камни можно найти на берегах рек и озер. Их размеры не должны превышать 10 см в диаметре.
• В каменку можно положить кирпичи, которые остались после строительства печи.
• Размеры окна в камере должны позволять заменять булыжники или ремонтировать колосники.

[media=https://www.youtube.com/watch?v=iLFFdXMQ2KQ]

Характеристики и нюансы печи из кирпича для бани

Водные процедуры дарят радость каждому. Для отопления помещения чаще используется баня-печь каменка из кирпича. Любая печка обладает следующими характеристиками:

• Вид конструкции. Как уже стало понятно, есть открытый и закрытый тип.
• Конструкция. Система может состоять из дымохода, колосников, топки, а также других элементов, которые характерны для того или иного типа.
• Вес. Показатель зависит от размера печки, объема ее части топки. Чем больше вес агрегата, тем надежнее должна быть основа.
• Горючее. Печка может работать от дров, угля, газа или электричества.
• Габариты. Обычно они зависят от объемов бани. Чаще всего кладут агрегаты размером 4 на 3.5 или 4 на 5 блоков.

Правила выполнения успешной кладки

Эффективная работа печи во многом зависит от того, насколько была соблюдена технология кладки. На это влияют качество кирпичей, способ выполнения работы, связующий раствор и степень влажности материала. Итогом правильной кладки станет цельная конструкция. Неудовлетворительным результатом считается сооружение, выполненное без перевязки мест соединения, разделенное вертикальными линиями швов.

В процессе работы должно быть соблюдено одно важное требование: необходимо исключить выход образующихся при горении газов наружу. Кроме того, попадание воздуха внутрь печного сооружения также не приветствуется. Сделать кладку красивой и прочной поможет тщательный подбор и подгонка материала

Сделать кладку красивой и прочной поможет тщательный подбор и подгонка материала

Важно, чтобы кирпичи были расколоты и обтесаны. Прежде чем приступить к работе, булыжники нужно вымочить в воде, опустив их в емкость на 10 секунд, затем уложить в ряд на слой глины. Мастера советуют наносить раствор руками, а кельму применять только при выполнении внешней кладки

Мастера советуют наносить раствор руками, а кельму применять только при выполнении внешней кладки.

Процесс кладки кирпича заключается в следующем:

• в одну руку взять брусок, второй – захватить глину и нанести тонким слоем на кирпич;
• разровнять поверхность;
• уложить изделие на определенное место;
• нажимая на булыжник, выполнить движения вперед-назад;
• руками убрать лишний раствор по обе стороны кладки;
• с последующим кирпичом повторить вышеописанные действия, при этом необходимо нанести раствор еще и на торец бруска, которым он будет прижиматься к первому.

Из чего состоит

Прежде чем приступать к установке, необходимо понимать назначение всех элементов, чтобы не наделать ошибок.

Фундамент

Бетонное основание под печку

Кирпичная каменка для бани нуждаются в основательном и крепком фундаменте за счёт своей массы.

Закладывается он следующим образом:

• Копаем яму полметра глубиной. Остальные её параметры должны быть на 10 см больше, чем у самой печки.
• Засыпаем гравий слоем в двадцать сантиметров и тщательно утрамбовываем.
• Сверху заливаем кашеобразную тонкую прослойку цемента.
• Устанавливаем опалубку из досок.
• Внутри вертикально и горизонтально монтируем армированные прутья и связываем их между собой мягкой проволокой.
• Замешиваем раствор из гравия, песка и цемента в пропорциях 5:2,5:1.
• Заливаем раствор.
• После полного застывания при надобности можно поднять основание до уровня фундамента здания.

Топливник

Камера для сжигания топлива

Это специальное отделение, в котором горючие материалы полностью сгорают, производя тепло. Устанавливается в самом центре конструкции под котлом. Для большей производительности необходима тростниковая решётка, располагающаяся на одном с дверцей уровне.

Поддувальная дверца

Дверца с узорчатым орнаментом

Эта на первый взгляд незначительная и мелкая деталь выполняет очень важную функцию: регулирует подачу воздуха в камеру сгорания через зольник.

• Избыток воздуха ухудшает процесс горения.
• Недостаток делает его неравномерным.

И лишь благодаря данной заслонке можно выставить оптимальный приток, способствующий полноценной работе печи.

Задвижка

Изделие из чугуна

Цена этого элемента минимальна относительно других компонентов печки, зато от её присутствия зависит ваше здоровье. Вовремя отодвинутая задвижка дымоходной трубы печи бани спасёт вас от отравления угарным газом.

Зольник

Камера для золы

Эта часть печи располагается под решёткой с золой, служит для ссыпания продуктов горения топливных материалов и подачи воздуха в топливник. Без зольника воздушный поток попросту не имел бы возможности пробиться через слой топлива.

Камни

Идеальные камни для бани

Камни размещаются на решётке под дымоходной трубой для банной печи, которая изготавливается двумя способами:

1. Из прутьев, диаметр которых не менее четырёх сантиметров.
2. Из кирпичей с соблюдением между ними зазоров для прохождения дыма.

Инструкция расчёта количества этих элементов следующая: на один метр кубический необходимо около сорока килограмм камня.

Приготовление раствора

Перед тем, как класть шамотный кирпич, готовят состав из шамотной огнеупорной глины, имеющей белый цвет. Также можно купить уже готовую смесь, предназначенную для работы с шамотом.

Но такой раствор не подходит для кладки печной конструкции. Дело в том, что при нагреве до более 700°С он спекается в монолитную структуру, а значит быстро начнет растрескиваться и осыпаться.

Когда сооружается каменка из кирпича для бани, для наружной кладки применяют раствор, в состав которого входит кварцевый песок, желательно карьерной добычи, и глина в пропорции 5 к 1. Предварительно песок просеивают сквозь сетку, имеющую ячейки 2–2,5 миллиметра.

Популярные модели и цены

Чугунные печи устанавливают редко из-за большого веса. Выбор печей на рынке огромен. Однако для бани предпочтительнее приобретать модели отечественных производителей, поскольку их изделия адаптированы под существующие условия.

1. Harvia – производит как обычные напольные модели, так и настенные и угловые. Основной материал – высокопрочная сталь. Корпус покрывают специальной огнестойкой краской. Стоят модели от 14 тыс. р.
2. Helo – большинство моделей выполняется из нержавеющих сталей, что гарантирует долгий срок службы характерная черта – вставка из жаропрочного стекла, позволяющая наблюдать за пламенем. Стоимость электрокаменок начинается с 40 тыс. р.
3. «Термофор» – производит каменки для режима русской парной. Предлагает огромный выбор моделей разной мощности и конструкции. Для топки используется жаростойкая хромированная сталь. Модели стоят от 23 до 45 тыс. р.
4. «Гефест» – предлагает чугунные модели для бани с самым высоким КПД – до 90%. Печки очень экономичны и обеспечивают создание легкого пара. Минимальная стоимость от 50 тыс. р.

Электрические модели каменок

Для небольшой домашней бани можно использовать специальную компактную электрическую каменку, которая очень просто монтируется своими руками. Такие модели обеспечивают нагрев до трехсот градусов, что вполне достаточно для парной. Они имеют возможность контроля, регулирования уровня температуры, что для обычных печей не всегда возможно. Самыми лучшими на сегодня являются электрические каменки производства немецких, финских либо шведских производителей. Они отличаются высоким качеством, длительными сроками службы. Конструкция предусматривает наличие специального устройства, которое гасит пламя в горелке при попадании туда посторонних предметов.

Схема электрической печи-каменки.

Есть каменки с реле времени, которые можно поставить на прогрев на определенное время. Подобные устройства можно включать, к примеру, за пару часов до использования, поставив ограничитель температуры на необходимое значение. В таком случае баня будет полностью готова к тому моменту, как хозяин дома вернутся вечером после трудного дня.

Монтаж таких печей своими руками, их дальнейшая эксплуатация не отличаются какими-либо трудностями. Мощность моделей, размеры могут отличаться, так что есть возможность подобрать именно ту каменку, которая подходит для конкретной бани или сауны.

Основное отличие русской бани — закрытая каменка

Вспомним, что собой представляют разные «бани»:

1. Финская сауна (сухой жар): t 80 – 140 °С, влажность от 1 до 15 %.
2. Турецкий хамам (влажное тепло): tдо 45 °C, влажность до 100 %.
3. Русская баня (золотая середина): t 60 – 80 ° C, влажность 50 – 80 %.

Как видим, для паренья в русском стиле, требуется немалая влажность и температура. Получить обильный пар, не залив при этом каменку, можно только с хорошо раскалённых камней.

В первых банях по-чёрному камни располагались на прямом пути у пламени, имели с ним непосредственный контакт и раскалялись до малинового свечения. Конечно, с баней по-чёрному много хлопот и неудобств, поэтому их не часто можно встретить на просторах страны.

Открытая же каменка не контактирует с пламенем. Температуру здесь камни получают от контакта со стенками печи и передают друг другу, постепенно прогреваясь. Чем больше будет площадь поверхности контакта, тем лучше прогреются камни. Существуют модели котлов, в которых каменка имеет такую форму, что камни лежат в ней тонким слоем и практически все прижаты к какой-либо из стен. Конструкция отлично справляется с прогревом помещения и генерацией пара!

Разработаны комбинированные модели, в которых присутствуют сразу две каменки – открытого и закрытого типа. Приобретение такого прибора может погасить жаркие споры о том, какой тип каменки лучше.

Идеальный же вариант – закрытая каменка, которая напоминает духовой шкаф. Пока идёт процесс топки и разогрева помещения, дверца такой «духовки» остаётся закрытой и весь жар отдаётся камням. Впоследствии же, когда доходит время до паренья, дверцу открывают и плещут в неё воду.

Получается, что первый этап банных процедур проходит при высокой температуре и малой влажности, а окончание – в разогретом воздухе, насыщенном влагой.

Существует два вида конструкций печей с закрытой каменкой (закрытого типа):

1. Периодического действия.
2. Постоянного действия.

Если говорить просто, разница между ними в том, что у первой сквозь каменку проходит дым и частично пламя, а вторая изолирована от огня и дыма.

Банная печка закрытого типа

Названия свои конструкции получили за то, что изолированной каменкой можно пользоваться в любой период времени, пока топится баня и после этого, то есть «постоянно».

А периодическая модель не допускает открытия дверцы, пока полностью не прогорит топливо. Делается так из-за налёта сажи, которым покрывается поверхность камня (если на такой камень плеснуть воды, сажа окажется в помещении, на полке и людях). Кроме того, угарный газ тоже проникнет в парную вместе с дымом.

Не переборщите с количеством камня в открытой каменке! Верхние части горки и без того прогреваются хуже всего, если же не будет контакта со стенками, пар не образуется, а печку зальёте водой и получите хамам.

Разновидности печей для бани с теплообменником для воды

Агрегаты для прогрева парной могут выполняться нескольких видов, в зависимости от материала изготовления. Существуют следующие виды:

Металлические
. Чаще всего изготавливаются из стали или чугуна. На рынке представлено много заводских моделей печей. Несмотря на это, они могут изготавливаться самостоятельно различной формы (квадратные, овальные, прямоугольные). В зависимости от конструктивных особенностей, могут иметь теплообменные емкости, разные дверцы.

Основными положительными сторонами металлических банных печей выступают: простота монтажа, доступная цена, быстрый прогрев комнаты, нет необходимости делать мощный фундамент, возможный монтаж водяного бака на дымоходе.

Негативные характеристики дровяной печи в баню с баком для воды – плохая работа при резком перепаде температуры, быстрая потеря тепловой энергии (остывание).

Кирпичные
. Кирпичные печи для бани, оснащенные баком для воды, работающие от дров, отличаются отсутствием негативных параметров, которые есть у металлических вариантов. Благодаря каменной конструкции удается сохранять тепло на протяжении длительного периода. Красивый внешний вид тоже играет большую роль при выборе материала каменки, кирпичные варианты смотрятся намного красивее.

Несмотря на большое количество положительных характеристик кирпичной печи, выделяются некоторые недостатки: большая стоимость строительства, высокая сложность возведения конструкций, необходимость создания массивного фундамента.

Газовые каменки

Схема газовой печи-каменки.

Большой популярностью начинают пользоваться каменки, которые работают при помощи сжиженного газа. Они довольно экономны, обеспечивают быстрый нагрев парной. Но при их установке необходимо позаботиться о специальном дымоходе для выводов продуктов сгорания газа, тут же ставится и емкость, наполняемая камнями. Температура нагрева камней в печи такого типа может составлять 180-200 градусов, что вполне достаточно для создания комфортной атмосферы для бани.

Газовая горелка, имеющая трубку для подачи воздуха, монтируется в топливник в том случае, когда есть необходимость поддерживать в парной постоянную высокую температуру. Но есть при использовании таких печей и их монтаже своими руками один большое недостаток. Подобные конструкции взрыво- и пожароопасные. В момент, когда возникает тяга, может произойти отрыв пламени, то есть появиться смесь из газа и воздуха, которая очень взрывоопасная. Внутренние помещения при этом быстро наполняются продуктами сгорания.

Перед тем как ставить такую каменку своими руками, необходимо не только получить разрешение соответствующих органов, но и провести осмотр помещения бани, конструкции печи для установления ее пригодности использования в данной ситуации. Топить такую каменку могут только те люди, которые имеют опыт работы с газовым оборудованием для отопления. Поэтому ставить газовые печи каменки рекомендуется только для больших бань, которые используются регулярно.

Трудности при установке самодельной каменки

Несоблюдение правил строительства приводит к ошибкам. В таких случаях печи становятся недолговечными

Во избежание разочарования важно держать в уме следующие пункты инструкции:

• помнить о гидроизоляции на фундамент печи;
• готовить правильный песчано-глиняный раствор (1:2);
• выбирать качественный материал;
• следовать стандартам при выборе размеров печек.

Строительство без соблюдения соответствия со схемой, монтаж нестандартной арматуры, неровная кладка могут привести к отсутствию тяги и к задымлению бани.

Возможные неполадки:

• Нет должного нагрева. Это происходит, когда закрывается не та задвижка — они разные при «летней» и «зимней» топке бани.
• Выбивается дым в разных частях трубы — необходимо расширение дымохода и исключение прямых углов.
• Печь дымит — раствором плохо замазаны щели и отверстия для чистки. Или используются сырые дрова.
• Медленный нагрев — на внутренних стенах печи много сажи. Её надо очистить.

Управление

Различные по своей стоимости электрокаменки обладают разным набором функций. Стандартный функционал предусматривает возможность регулировки температуры, автоматического отключения спустя определенный промежуток времени, а также отложенного запуска (обычно до 9 часов). Электропечи с парогенератором предусматривают также регулировку влажности.

Управление электрокаменкой осуществляется с пульта. Здесь есть два основных варианта. Пульт может быть встроенным либо выносным. Встроенный вместе со всеми управляющими клавишами и индикаторами находится непосредственно на корпусе печи. С помощью выносного пульта можно осуществлять дистанционное управление каменкой.
