Как установить вытяжку с вентилятором в ванне своими руками

ПОДКЛЮЧЕНИЕ ВЫТЯЖНОГО ВЕНТИЛЯТОРА

Приступаем к подключению питающих проводов к вентилятору. Это делается до момента окончательной фиксации прибора намеренно, чтоб проверить работоспособность как самого устройства, так и схемы подключения.

Как обычно, при любых работах с проводами под напряжением, выключаем защитные автоматические выключатели.

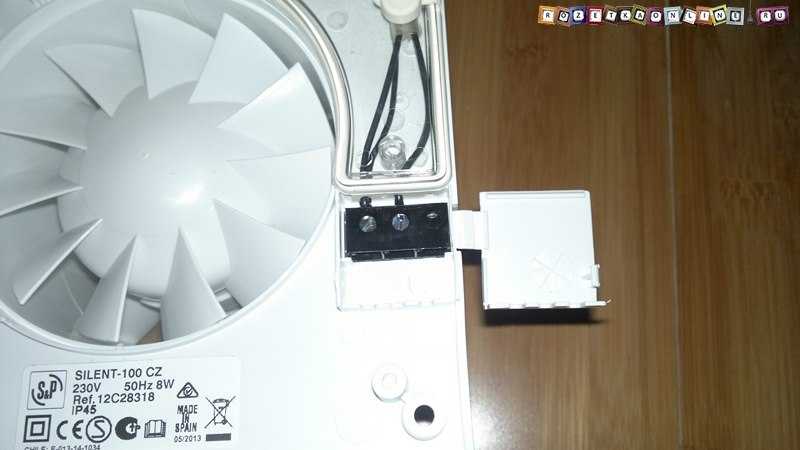

Подключение проводов выполняется в клеммы вентилятора, скрытые защитной крышкой, в правой части прибора.

Подгоняем питающие провода по размеру, обрезая лишнее. После чего снимаем защитную оболочку и изоляцию с жил кабеля на 5-7мм.

Для подключения достаточно ФАЗНОГО (белый) и НУЛЕВОГО (бело-синего) провода. Заземление к данной модели не подключается, так как корпус и все его наружные элементы выполнены из диэлектрических материалов и опасности не представляют.

Клеммы у вентилятора соответственно всего две, они маркированы как L и N.

Порядок подключения проводов к вытяжному вентилятору следующий:

Белый фазный провод – в клемму с маркировкой L

Сине-белый нулевой провод – в клемму с маркировкой N

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Помещаем провода в клеммы и затягиваем крепежные болты.

Теперь можно закрыть защитную крышку, и проверить работоспособность и правильность подключения вытяжного вентилятора. Для этого включаем подачу электрического тока, и переводим клавишу выключателя, управляющего вентилятором, в положение «вкл».

Если все сделано правильно, загорится индикатор в левом верхнем углу и лопасти вентилятора начнут вращаться. После проверки обязательно выключаем вытяжной вентилятор и приступаем к его креплению.

Монтаж вытяжки своими руками

До того, как сделать вытяжку в ванной, нужно произвести соответствующие подготовительные мероприятия:

Вначале надо проверить тягу в вентиляционной шахте, для чего подержать у отверстия зажженную свечу или спичку. Если пламя отклонится в сторону колодца, то это означает, что вытяжка работает естественным путем. В случае, когда пламя будет отклоняться обратно, необходимо будет прочистить вент. канал. Если же возникли подозрения, что канал засорился наглухо, необходимо вызвать специалистов. Они с крыши дома проверят весь колодец и устранят неисправность.
Примерить купленное устройство. Если прибор не входит в вентиляционное отверстие, то можно его расширить, либо поменять в магазине на другую более подходящую модель.
Снять с прибора внешнюю сетку и решеточку.

А также важно проверить приток воздуха в помещение при закрытых дверях в ванную комнату. Возможно, придется вмонтировать специальную решетку внизу дверного полотна или подрезать дверь, сняв ее с петель, чтобы оставить больше щель внизу

Эти варианты сделают приток из жилой комнаты в ванную постоянным.

Подготовка отверстия

Если отверстие не соответствует, и не удалось поменять вентилятор, то это можно исправить следующим образом. Когда дыра канала больше сечения прибора, то в отверстие нужно вставить пластмассовый или гофрированный патрубок, а вокруг щели заделать пеной. А после ее остывания, обрезать выступающие фрагменты наполнителя острым ножом.

Если же отверстие вытяжной шахты меньше диаметра вытяжного изделия, его нужно расширить с помощью перфоратора и шлямбура. Для этого нужно просверлить по намеченной окружности отверстия, а затем шлямбуром сколоть перемычки.

Выбор оптимальной схемы подключения

Есть несколько методов подключения вентиляции к электролинии. Вентилятор может включаться по настроенным датчикам, либо с включением лампочки в помещении ванной. В первом случае он включается после того, как влажность в помещении достигнет предельного значения.

Окончание работы прибора также может происходить в двух вариантах: по таймеру через определенное время или выключателем, размещенным в ванной.

Подключение вытяжки к лампочке обеспечивает начало его работы в момент включения света. Однако у прибора нужен индивидуальный выключатель, чтобы можно было разъединить эти две цепочки: вытяжку и освещение. Его устанавливают обычно на стене, если не предусмотрено размещения на самом корпусе изделия.

В последнем случае вентилятор отключается за счет натягивания цепочки. Выбирать модель по возможности нужно с длинным шнурком, чтобы он был доступен членам семьи с маленьким ростом.

Отключение по таймеру имеет свои плюсы и минусы. При выходе из ванной можно не беспокоиться об отключении прибора. Но в случае, если вентилятор не обеспечивает удаление сырости полностью, и надо увеличить время, то здесь возникают неудобства. Поэтому лучше приобретать изделие с выключателем, чтобы работу его можно было контролировать.

Порядок проведения монтажных работ

Перед тем как устанавливать вентилятор, нужно внимательно ознакомиться с инструкцией. Вынуть все принадлежности из коробки: крепеж в виде четырех дюбелей и шурупов. Если нет возможности или желания сверлить, то можно приклеить посадочное место прибора к стене. Но если придется менять его, то снимать вентилятор придется с затруднением.

Рассмотрим подробнее весь алгоритм действий монтажа вентилятора на вытяжку в ванной посредством саморезов:

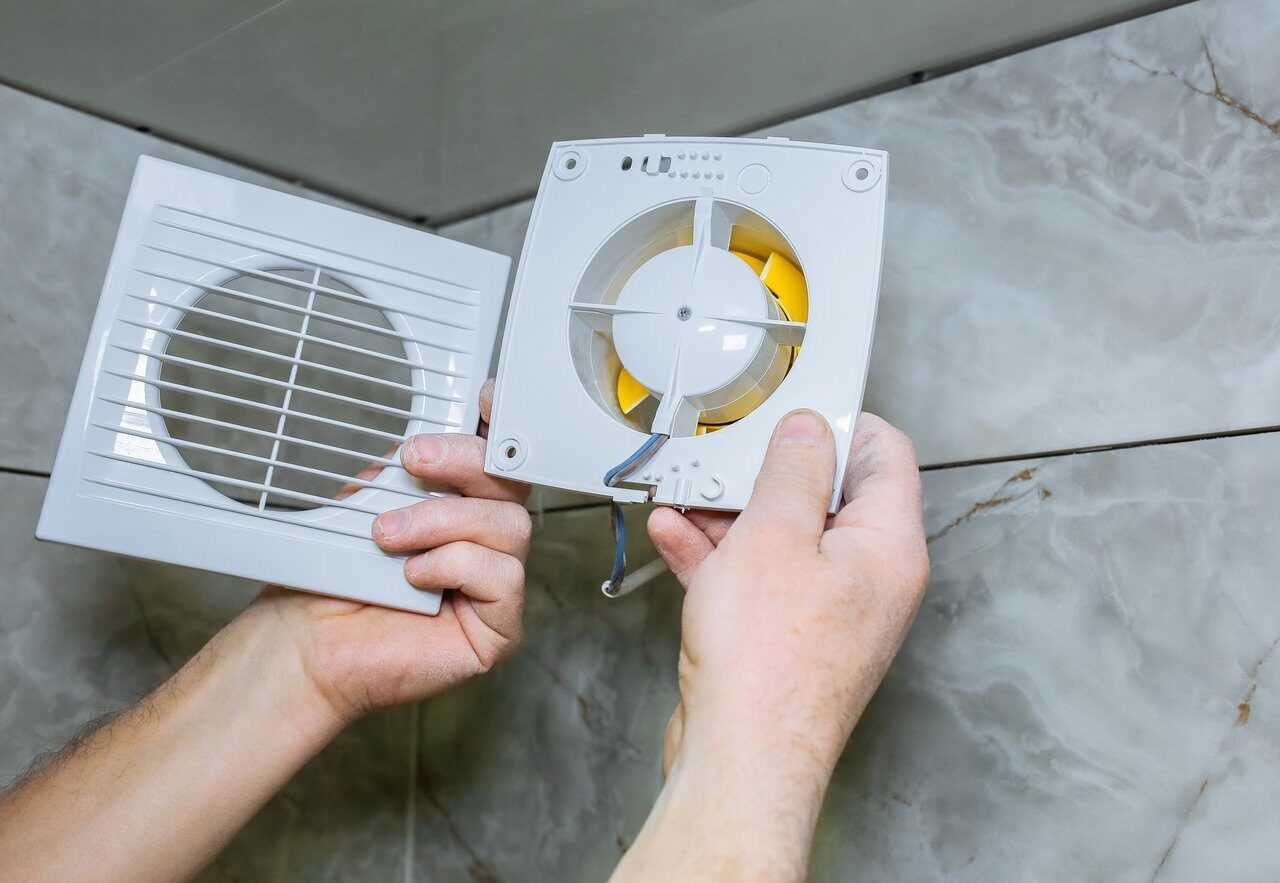

снять облицовочную решетку с прибора, открутив болтик, или снятием защелки (в зависимости от модели);
вставить корпус изделия в дыру вытяжного колодца;
сделать разметку под крепежные отверстия, при этом надо учесть место вхождения кабеля;
изъять прибор из отверстия;
просверлить отверстия под дюбеля в размеченных местах (если это придется делать по плитке, то сверлить надо с осторожностью, чтобы ее не расколоть);
ввести пластиковые стержни в просверленные дыры;
завести в технологическое окно провод, совместить отверстия с дюбелями и закрепить вентилятор;
вскрыть клеммную коробку и установить провода по схеме;
уложить провода в специальные каналы, закрыть коробку;
проверить работу прибора, включая свет либо от своего выключателя.

Таким образом, принудительная вентиляция в ванной комнате настроена и готова к удалению сырого воздуха из ванной комнаты.

Что необходимо для установки вентилятора

Проверка тяги в системе вентиляции

В первую очередь перед монтажом вытяжного вентилятора следует проверить наличие тяги в вентиляционных каналах.

Для того чтобы установить, есть ли движение воздушных потоков, следует провести простой тест. Необходимо зажечь свечу или спичку и поднести ее как можно ближе к воздуховоду.

При движении воздуха пламя отклонится. Чем лучше тяга, тем сильнее будет смещение язычков огня. Для проверки можно использовать и лист бумаги. При достаточной тяге он должен притянуться к вентиляционной решетке и удерживаться за счет потоков воздуха.

Если тяга отсутствует, в первую очередь следует убедиться, что вентиляционный канал не засорен. Если и это не помогло или ток воздуха все еще недостаточен, значит, требуется подключение дополнительного устройства для создания принудительного отвода воздуха.

После проверки состояния естественной вентиляции в помещении принимается решение о необходимости установки вытяжного вентилятора. Однако перед монтажом следует удостовериться, что в помещение поступает свежий воздух.

Чаще всего для этого используется щель под дверью, ведущей в помещение. Для улучшения воздухообмена возможна также установка специальных решеток в дверь.

Многие беспокоятся, не нарушит ли установка вентилятора естественный воздухообмен в помещении. Проверено, что даже если устройство находится в выключенном состоянии, воздух свободно проходит мимо лопастей, слегка раскручивая их.

Перед тем как подключать вентилятор в ванной, необходимо выбрать модель, опираясь на ряд критериев:

Место установки и способ установки. Для городских квартир возможно использование только накладных устройств круглой или квадратной формы. Они монтируются в вентиляционное отверстие. Для частного дома есть возможность установить канальный вентилятор, из плюсов которого следует отметить высокую мощность и тихую работу.
Конструкция устройства. Существуют осевые и радиальные вентиляторы. В ванной комнате чаще всего используются именно осевые устройства.
Внешний вид. Дизайн прибора также немаловажен. Он должен органично вписываться в интерьер помещения.

Кроме этих параметров, важно также учесть и технические характеристики устанавливаемого устройства:

Производительность. Этот параметр показывает, сколько воздуха способен переместить прибор за определенный отрезок времени. Чем больше площадь помещения, тем выше должен быть этот показатель.
Уровень шума. Характеристика, напрямую влияющая на комфортность пребывания в помещении. Предпочтение следует отдавать более тихим моделям.
Класс защиты корпуса. Для ванной комнаты следует выбирать модель, имеющую защиту от влаги.

Определившись с основными параметрами и местом установки устройства, следует обратить внимание на оснащенность его дополнительными функциями. Так может выглядеть выключатель для вытяжки и света

Так может выглядеть выключатель для вытяжки и света

Следует обратить внимание на следующие опции:

Встроенный выключатель. В некоторых случаях автономное включение и выключение вентилятора может быть удобным, но чаще всего это лишние проблемы.
Таймер. Полезная функция, позволяющая запрограммировать устройство так, что вытяжка будет продолжать работать какое-то время после того, как человек покинет помещение. Это позволит организовать более эффективный воздухообмен.
Датчик движения. Удобная опция, но в ванной и туалете ее использовать нерационально.
Датчик влажности. В этом случае устройство начинает работать, если влажность в помещении достигла определенного предела. Минусы: неожиданность включения, невозможность при принятии ванной нагреть помещение за счет пара.
Обратный клапан. Предотвращает обратную тягу. Полезная опция, не позволяющая неприятным запахам извне попадать в помещение. Главное — выбрать качественное устройство, не препятствующее естественной вентиляции.
Защита от перегрева. Наличие обязательно, так как это в первую очередь безопасность эксплуатации.
Москитная сетка. Защищает дом от проникновения насекомых. Из минусов следует отметить то, что сетку требуется периодически очищать от грязи и пыли.

После выбора наиболее подходящего устройства можно перейти к составлению схемы монтажа и непосредственно к самому подключению.

Проверка естественной вентиляции

Начать стоит с поиска отверстия (шахты) вентиляции и провести ее очистку, так как там за годы может накапливаться мелкий мусор, пыль и даже паутина. После проверки и приведения душника в порядок, сделайте такой маневр: зажгите спичку или свечу и поднесите к вентиляционной отдушине. Если пламя заколыхалось в сторону отверстия, значит с вашей естественной вентиляцией все в порядке. Некоторым такой метод проверки может показаться недостаточным, тогда стоит обратиться к другому: взять небольшой бумажный лист и прислонить к шахте: держится за счет потока воздуха — отлично, съехал на пол – поток воздуха недостаточен либо его нет вовсе.

В случае слабого потока, рекомендуем воспользоваться вентилятором и установить его в отверстие шахты вентиляции. Данное приспособление представлено широким ассортиментом на рынке электрических бытовых приборов, однако наибольшим спросом пользуется осевой вентилятор. Кроме типа конструкции, следует также сделать выбор его размера (в зависимости от размера душника) и производителя, после чего можно начинать самостоятельное подключение. Сделать это не так сложно, поэтому ниже мы разберем несколько способов его подключения своими руками.

Какими бывают вентиляторы бытового назначения по конструкции

Если сравнивать с производственными вентилирующими устройствами, у бытовых вентиляторов меньше размер и мощность. Их используют для обустройства вытяжной вентиляции, и встраивают в стену или в потолок. По конструкции (и способу забора воздуха) они делятся на два типа: центробежные (радиальные) и осевые (канальные).

Классическое настенное размещение вентилятораИсточник corinthianinc.com

Центробежные варианты обладают следующими особенностями:

Устройство изготавливается в виде цельного корпуса; лопасти закрепляются на специальном кольце. Благодаря такому расположению воздух попадает внутрь спереди, вдоль оси вращения, а выходит через боковую стенку (под углом 90°).
Благодаря конструкции центробежные модели отличаются высокой производительностью, и способны перемещать большие объемы воздуха на значительное расстояние.
Они наиболее эффективны в помещениях большой площади (от 10 квадратов); отличаются повышенным уровнем шума, нередко требуют дополнительной шумоизоляции.

Главное отличие осевых конструкций – двигатель с внешним ротором, к которому прикрепляется крыльчатка (рабочее колесо, напоминающее пропеллер). Это обусловливает следующие особенности моделей:

Воздух поступает на крыльчатку, захватывается ее лопастями и дальше двигается параллельно оси ротора.

Осевые конструкции отличаются аккуратными размерамиИсточник plitka.kiev.ua

Для конструкций характерны небольшие размеры, но и производительность также средняя. Они отличаются низким энергопотреблением, и шума производят немного.
Осевые агрегаты идеально подходят для небольших помещений, если выход вентиляции находится не далее, чем в 2 м от места установки.

Исходя из особенностей конструкций, вопрос, какой вентилятор выбрать для ванной комнаты, зависит от габаритов помещения. Если ванная небольшая, подойдет осевая модель. Если входящие условия меняются: площадь превышает 8 квадратных метров, или у системы большая протяженность каналов, лучше остановиться на центробежном вентиляторе. Конечно, он обойдется дороже, зато будет по-настоящему эффективным.

Поскольку ванные в большинстве своем – небольшие помещения, выбор делают в пользу осевых бытовых моделей, технические характеристики которых подбираются под площадь комнаты. В условиях небольших помещений они обладают следующими преимуществами:

Простая конструкция, из-за чего вытяжное оборудование легко устанавливается и обслуживается, а также обладает длительным сроком службы.

Модель со светодиодной подсветкойИсточник allegroimg.com

Небольшие размеры, из-за чего устройство можно закрепить на стене или спрятать в вытяжном канале.
Во многих моделях можно управлять работой: менять производительность, регулируя скорость вращения.
Предложение на рынке разнообразно по функционалу, по дизайну и по материалу изготовления лопастей.

Установка электровентилятора

Установка вытяжки не является сложным техническим мероприятием, но все же она требует определенных навыков в строительной сфере или хотя бы понимание этих процессов

Самое важное – определиться с местом, где будет помещаться сам вентоотсос. По правилам это должна быть верхняя точка в той области, где вероятнее всего образование пара или просто большое скопление влаги. Если брать душевую кабину или ванную, это непосредственно область расположения крана, в туалете – чаша унитаза

Если брать душевую кабину или ванную, это непосредственно область расположения крана, в туалете – чаша унитаза.

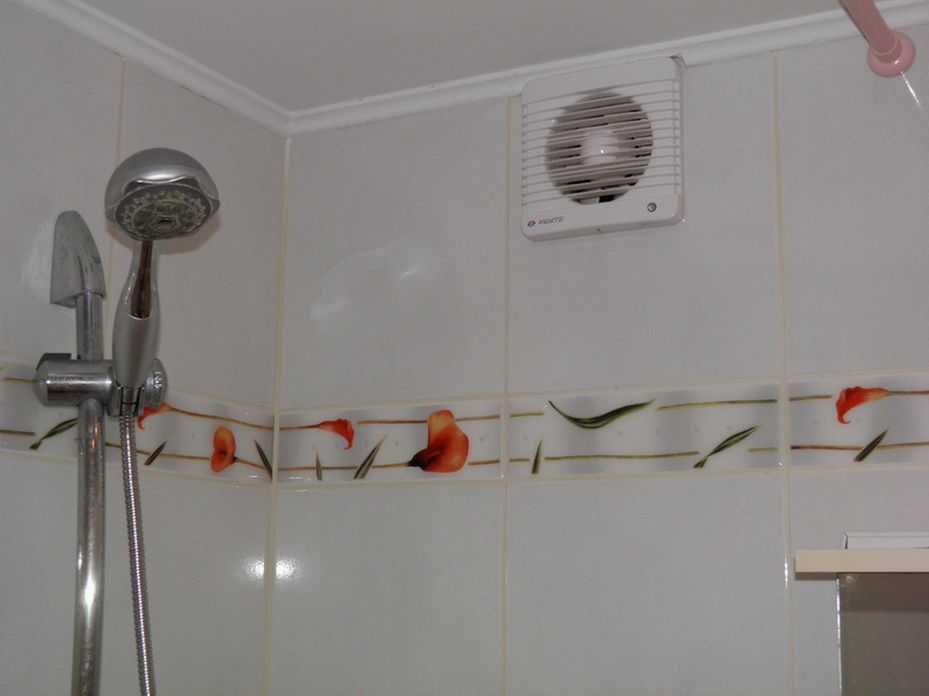

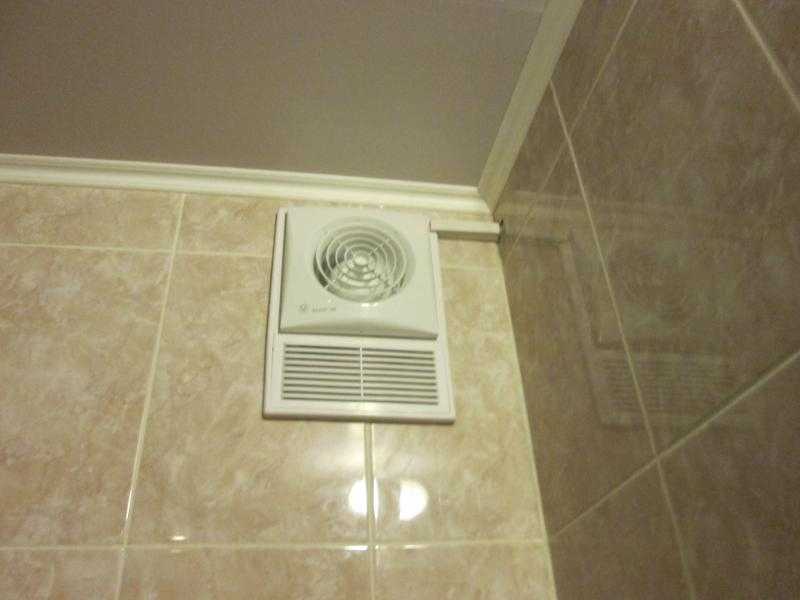

Настенное исполнение

Вытяжной вентилятор обустраивают в местах, где производится больше всего пара

Чтобы подключить вентилятор в ванной на стене, необходимо выполнить следующее:

Отметить на рабочей плоскости стены посадочное место под корпус. Для этого пластиковую трубу с диаметром чуть большим диаметра самого посадочного места торцом прикладывают к кафелю или бетону и очерчивают окружность.
С помощью алмазной коронки высверливают канал в стене на улицу. Это можно сделать при помощи победитового сверла и ударной дрели.
Трубу с наружной части покрывают тонким слоем монтажной пены-клея и вставляют в полученный канал.
Чтобы не снимать плитку и подвести электричество к агрегату, межплиточный шов выбирают и вставляют туда плоский двухжильный провод, прокладывая его до того места, где установлен выключатель освещения. К нему производят коммутацию.
Изделие подсоединяют к электричеству, на посадочную панель с изнанки наносят слой жидких гвоздей и вставляют аппарат в вентиляционную трубу.

Далее включают устройство и проверяют, как оно работает. Должны отсутствовать посторонние шумы и вибрации.

Выбор прибора для вентиляции

При обустройстве вытяжки в санузле нужно будет подобрать подходящий вентилятор.

Рассмотрим параметры, на которые следует обратить внимание:

Вначале необходимо узнать его мощность, то есть, какое количество воздуха он может продвигать по системе. В основном, это значение находится в зависимости от диаметра изделия.
Диаметр вентилятора. Подробнее об этом показателе будет изложено ниже.
Немаловажный фактор – дизайн прибора. Некоторые изготовители производят вентиляторы с заменяющейся наружной панелью. Модели Elicent, Electrolux, Ballu выпускаются с разными оттенками по цветовой гамме.
Красивый и модный прибор можно разместить так, что он будет в центре внимания при входе в ванную. А можно наоборот, спрятать за панелью, и его не будет видно

Единственное условие, которое нужно соблюдать – не допускать его контакта с внешней электропроводкой, ведь прибору придется находиться в зоне повышенной влажности.
Обратить внимание при выборе на шумность вентилятора, поскольку лишний шум в ванной действует раздражающе. Уровень шума, не влияющий на слух, не должен превышать 25-27 дБ.

А также нужно обратить внимание на гарантию, какую предоставляет производитель. Если срок ее составляет меньше 12 месяцев, то лучше воздержаться от покупки этой модели

Разберем более детально некоторые характеристики вентилятора.

Расчет мощности

Прежде необходимо вычислить объем комнаты.

V= a × b × h, где:

а – длина комнаты;

в – ширина;

h – высота;

V – объем помещения.

а. Например, ванная комната имеет размеры: 1,5 – длина; 1,5 – ширина; 2,8 – высота. Путем перемножения узнать объем комнаты. Он равен 1,5 × 1,5 × 2,8 = 6,3 м³. Округляем до 6 м³.

Для расчета производительности надо объем помещения умножить на кратность воздухообмена (это значение определяется из справочника по СНиП). Число замены воздуха в ванной комнате составляет 6-8 раз, для туалета этот показатель равен 8-10 раз. Конкретное число выбирается в зависимости от количества членов семьи, воспользовавшихся процедурами в этих комнатах.
Соответственно, из таблицы подбираем нужную кратность воздухообмена, например, возьмем для ванной комнаты показатель 8. Умножаем 6 м³ × 8 = 48 м³/ч. Другими словами, за один час должно быть заменено 48 м³ воздуха.

По полученным расчетам для ванной нужно подобрать соответствующий вентилятор. При этом обычно добавляется до 30% от общей производительности прибора.

Диаметр устройства

Сейчас на рынке вентиляционной техники можно найти изделия с разным сечением воздуховода. К классическим размерам относятся: 100, 105, 125, 160 мм и другие. Подбирать по диаметру такие устройства нужно, в первую очередь, исходя от размера отверстия вентиляционной шахты.

Во-вторых, от необходимых параметров изделия. Например, от диаметра лопастей ощутимо будет зависеть мощность вытяжного устройства. Очевидно, что чем больше диаметр, тем большей производительности будет прибор.

В домах постройки 60-х – 70-х лет квартиры сравнительно небольшие, и там лучшим вариантом будет диаметр 105 мм. В новостройках же последних десятилетий квартиры сдаются с большей площадью, в этом случае рекомендуется сделать выбор на 125 или 160 мм.

Выбор вентилятора и способа запуска

На рынке представлено множество моделей вытяжных вентиляторов, в том числе и для ванной комнаты. Они отличаются не только размером и внешним видом. При выборе и покупке необходимо учитывать множество характеристик.

Вентиляторы для ванных комнат могут быть поверхностными или канальными, с полной передней панелью или решеткой, различных цветов и дизайна

Первое, что определяет схему подключения вытяжки в ванной комнате, – это способ ее активации.

В зависимости от модели доступны следующие опции:

Включение на корпусе вентилятора с помощью кнопки или струны – их проще всего подключить, но каждый раз тянуться к потолку не совсем удобно.
Подключите его к отдельному выключателю или параллельно с освещением. Сам вентилятор также имеет только 2 провода, но возможные схемы подключения более сложны и разнообразны. В том числе с внешним таймером или гигрометром, датчиком движения или открывателем двери.
Управление с помощью встроенного таймера или гигрометра. Эти модели подключаются трехжильным кабелем.
Дистанционное управление с помощью пульта дистанционного управления. Эти модели сочетают в себе простоту подключения первого варианта с максимальным удобством использования, но они и стоят дороже.

Кроме того, не каждый вытяжной вентилятор подходит для ванной комнаты. Дело в том, что это электрооборудование и для работы в условиях повышенной влажности степень защиты должна быть не менее IP45, что подтверждается документами.

Однако каждая цифра обозначения должна рассматриваться отдельно, например, степень защиты IP62 не подходит, поскольку вторая цифра, которая должна быть не менее 5, указывает на устойчивость к влаге.

На практике защита реализуется в виде изолированных соединительных контактов, скрытой или влагостойкой платы управления и герметичного корпуса двигателя.

Даже вентиляторы с высокой степенью защиты от влаги не следует располагать так, чтобы они подвергались воздействию воды.

Вам также следует определиться с типом конструкции устройства. Осевые модели дешевле, но более шумные, поскольку воздух проходит непосредственно через них. Центробежные вентиляторы создают вихревые потоки, которые гонят воздух по кругу – это гораздо более тихое решение. Кроме того, для частного дома можно выбрать тот, который устанавливается внутри вентиляционного канала, а не на выходе из него.

Другим важнейшим параметром является производительность и мощность вентилятора. Для этого объем помещения необходимо умножить на 6 – 8, в зависимости от количества жильцов. Полученная цифра является минимально необходимой кратностью воздухообмена в час.

Слишком слабый вентилятор не будет выполнять свою работу должным образом и будет вынужден оставаться включенным в течение длительного времени. Слишком сильный вентилятор не только создаст сильные сквозняки, но и может вызвать обратное поступление воздуха из общей вентиляционной шахты вместе с запахами соседей.

Также следует обратить внимание на диаметр вентилятора. Если он не подходит по диаметру к существующему вентиляционному отверстию, для установки потребуется дополнительная труба и пена или перфоратор, а также гораздо больше усилий

Уровень шума оборудования оказывает значительное влияние на комфорт его использования. Тихие модели выдают не более 25-30 дБ, менее удачные решения – около 50 дБ, а иногда и больше.

Обратный клапан защищает вас от запахов и влаги из соседской ванной комнаты, когда вентилятор выключен. Он также частично защищает устройство от попадания пыли в стекло.

Помимо этих характеристик, обратите внимание на то, есть ли у вентилятора обратный клапан, функция воздушного потока, переключатель режимов, индикатор температуры и влажности. Дизайнерские решения включают оригинальные или сменные защитные панели, иногда с подсветкой

Этапы установки агрегата

Для монтажа и подключения к электрическому питанию устройства вентилятора нужно соблюдать определённую схему одновременного подсоединения к общему выключателю или вывод индивидуальной клавиши.

В первом случае выполняется параллельно подсоединение к любой лампочке в душевой комнате. А для отдельного выключателя выводят свою проводку.

К проводке ванной комнаты вентилятор подключается в таком порядке:

Снимается верхняя защитная крышка устройства. В большинстве случаев она фиксируется маленьким болтиком внизу окантовки.
Под облицовкой нужно найти 2 клеммы. Их видно по зафиксированным проводкам.
Отвинтив фиксаторы клемм, нужно подсоединить и закрепить концы проводов от вентиляционного устройства.

Подключение выполнено. Теперь проверяется работоспособность устройства нажатием клавиши выключателя.

Вентиляция в ванной в частном доме

Вентилирование в ванной играет очень важное значение. Это легко пояснить тем, что здесь происходить систематическое скопление влажного пара и влаги, что провоцирует развитие плесневого налета. Что касается плесени, то она оседает в легких человека, а это чревато развитием опасных патологий дыхательных органов, начиная от банального насморка вплоть до аллергии и бронхиальной астмы.

Что касается плесени, то она оседает в легких человека, а это чревато развитием опасных патологий дыхательных органов, начиная от банального насморка вплоть до аллергии и бронхиальной астмы.

Помимо угрозы здоровью, жизни, плесень пагубно отражается на состоянии мебели, предметов, материалов. Именно поэтому, правильная установка вентиляции в данной комнате не прихоть, а острая необходимость.

Ванная комната – особое помещение в доме, где наблюдается достаточно высокий уровень влажности, а микроклимат существенно разнится с остальными частями частного дома. Учитывая строительные нормы, температура в теплый сезон не должна падать ниже двадцати градусов, а в холодный – менее двадцати пяти.

Что касается уровня влажности, то показатель не должен превышать 65 процентов. Подобные характеристики способны обеспечить гигиеничность, комфортность всех процедур. В помещении сооружается вытяжная вентиляция, это помогает поддерживать оптимальный уровень влажности. Разновидности вентиляции:

естественная, а также принудительная;
кольца в двери;
есть возможность установить решетку на вентиляцию;
приточная.

Самым простым и доступным считается процесс установки решетки, колец. Данные материалы изготовлены из металла, древесины, а также полимерных материалов. Чтобы установить кольца, придется сверлить соответствующие отверстия, обработать их наждачной бумагой и покрыть лаком, после этого можно ставить кольца. Подобным образом можно установить решетку на вентиляцию, но придется сделать более габаритное отверстие в двери. Выполнив монтаж решетки, колец, следует удостовериться в том, что они крепко держатся и не смогут выпасть.

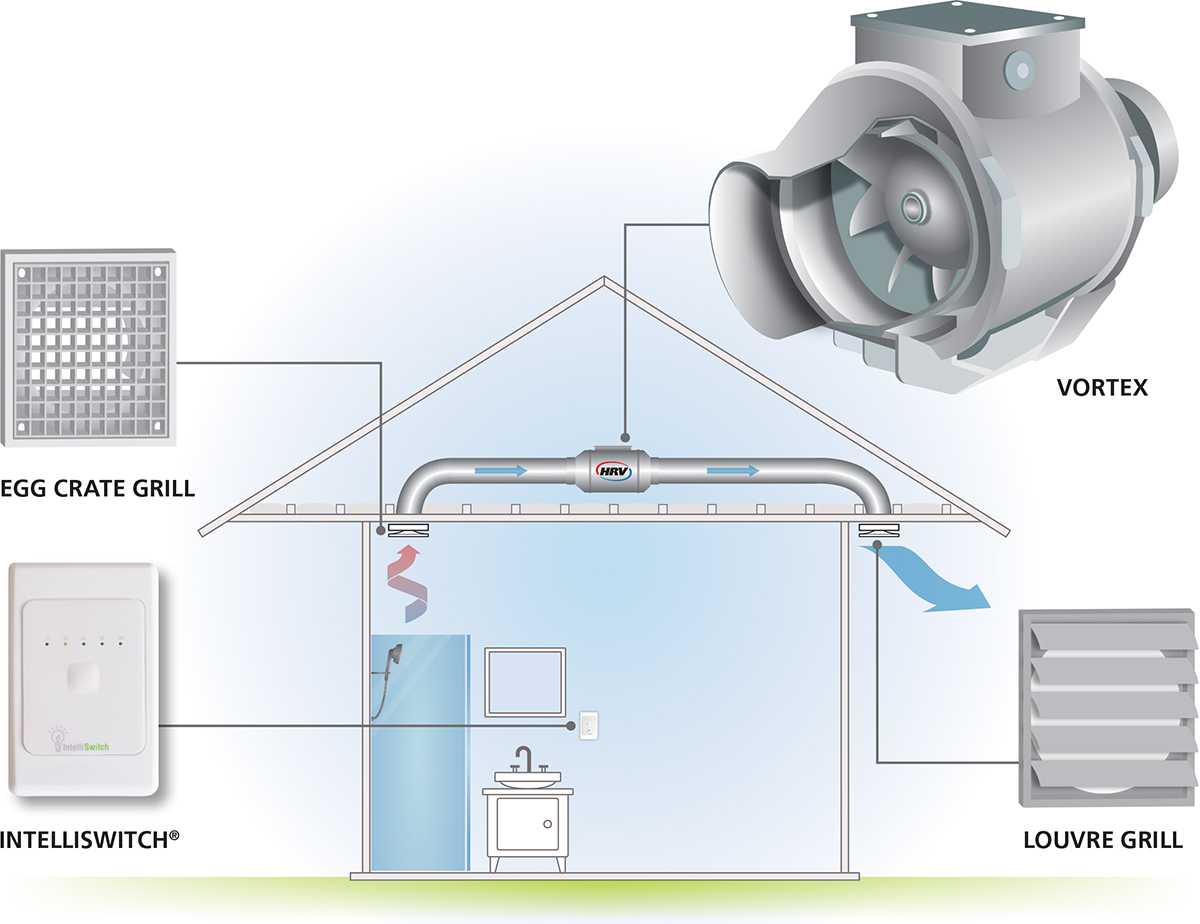

Схема вентиляции в ванной комнате и туалете в частном доме

Некоторые обладатели дач обустраивают ванные комнаты кондиционерами, но они не способны обеспечить полноценную, качественную вентиляцию. Благодаря ему удастся изменить показатели температуры, но уровень влажности останется неизменным. Зачастую подобные типы обустроены скрытыми вентиляционными шахтами, они декорированы соответствующими решетками.

Рекомендуем еще одну полезную статью: Какой лучше вентилятор для вытяжки в ванной комнате выбрать.

В деревянном доме вытяжка испытывает гораздо больше нагрузок, учитывая тип материала. Это касается и тех санузлов, которые обустроены мебелью из дерева

Важно помнить, что подобный материал страдает от воздействия влажности, поэтому обязательно нужна вытяжка и дополнительный вентиляционный канал. Кондиционер применять не желательно, ведь он слишком сушит воздух, а это чревато растрескиванием древесины. Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы

Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы

Схема вентиляции ванной комнаты частного дома напрямую зависит от применяемой системы. Это своеобразный чертеж, благодаря которому можно понять принцип устройства узлов, всех элементов и сети воздухопровода. Относительно аксонометрической схемы, то она позволяет конкретизировать места, где имеется неорганизованный поток воздуха и расположение приточной системы.

Установить вентиляцию можно даже своими руками, используя подробную схему. Основная сложность может заключаться в том, что базовый вентиляционный канал расположен далеко от санузла, поэтому необходимо подготовить качественный воздухообмен. В таких целях стоит обустроить вентиляционный рукав исключительно для ванной комнаты с ориентацией стационарный воздуховод. Если же речь заходит о вытяжной шахте, то она обязана находиться не за дверью, а строго за стеной. Когда комната имеет не слишком внушительные габариты, а канал проходит близко, можно легко установить принудительную вентиляцию, используя пошаговую инструкцию и схему.

Правила выбора вентиляторов

По мощности вентиляция в туалете на потолке должна быть не менее 100 м3/час. Это средний показатель, который повышается в случае неисправно работающей шахты общей вентиляции в доме.

Еще в расчет принимаются нюансы:

количество людей, проживающих в квартире;
наличие в помещении окон, дверей и их размеры;
эффективность работы естественной вентиляции (если такая есть);
частота пользования помещением;
уровень шума агрегата при работе.

Производители предлагают самые разные модели, в том числе автоматические приборы с контролем влажности. Устройства запускаются в работу при повышении уровня влажности, отключаются самостоятельно через определенный промежуток времени. Выбирая агрегаты, лучше отдать предпочтение моделям в корпусе из влагозащитного материала, особенно при размещении вентилятора рядом с ванной или душевой кабиной.

Типы вентиляторов

В продаже представлены устройства с различиями по типу монтажа, конструктивным особенностям.

По виду установки есть приборы:

канальные – идут в комплекте с системой воздуховода;
бесканальные – устанавливаются на раструб стенового вентиляционного канала, отличаются небольшими размерами и внешней привлекательностью.

По конструктивным особенностям вентиляторы различаются так:

Диаметральные. Рабочее колесо барабанного типа, малый КПД.
Осевые. Оснащены лопастями, которые подают поток воздуха вдоль оси агрегата. Рабочее давление до 50 Па, можно встраивать только в бесканальные типы схем. Плюсы – высокий КПД, простой монтаж и невысокая цена, минусы в слабом давлении и слишком шумной работе.
Центробежные. Оптимальный выбор для промышленных систем вентиляции с каналами воздуховодов от 50 см в сечении. Производительность высокая, а шума практически не издают. Узнать такие приборы можно по корпусу в виде спирали.

Расчет мощности прибора

Чтобы подобрать агрегат нужной производительности, определяется площадь помещения. Затем это значение умножается на 5 и к итоговому количеству добавляется 20%. Например, если площадь ванной комнаты равна 20 м2, то оптимальный вентилятор потолочный вытяжной будет иметь производительность в 120 м3.

Процесс монтажа

Установить и подключить вытяжной вентилятор своими руками довольно просто. Потребуются минимальные навыки и стандартный набор инструментов. Работа состоит из следующих этапов:

Подведение кабеля. На этапе ремонта помещения кабель лучше проложить в штробе. Если такой способ чрезмерно сложен или стены уже отремонтированы, лучше использовать кабельный канал. Обычно для подключения используется двужильный кабель. Если устройство предполагает заземление, необходимо использовать трехжильный. Выключатель устанавливается только для моделей с простейшей электрической схемой. Если прибор имеет встроенные датчики движения или влажности, на него должно постоянно подаваться напряжение.
Подключение. Работы можно проводить только на обесточенной линии. Прибор необходимо установить на заранее подготовленное для него место. Подсоединение проводов выполняется в соответствии с типом контактов, расположенных на корпусе устройства.
Фиксация корпуса. Большинство накладных моделей просто прижимаются к стене с помощью саморезов, для этого в корпусе предусмотрены специальные крепежные места. Канальные модели чаще всего фиксируются на специальный клей.
Установка декоративной решетки. Накладные модели обычно комплектуются декоративной накладкой, которая закрывает вентиляционное отверстие.

В случае затрудненного воздухообмена установка вентилятора в воздуховод помогает существенно улучшить параметры вентиляции помещений. Для продолжительной службы лучше выбирать модели качественной сборки. Тип устройства определяется условиями эксплуатации, а его производительность — объемом помещения. Самостоятельный монтаж и подключение не вызовут трудностей даже при отсутствии специальных навыков.
