Вентиляционные решетки: основные виды и размеры, монтаж конструкции своими руками, способы крепления

Современные устройства для проветривания чердака

Если нет возможности установить на чердаке вентиляционные окна, можно смонтировать коньковые или скатные аэраторы. Они бывают точечными и непрерывными.

Точечный аэратор — это устройство, состоящее из трубы и «шляпки», по другому прибор называется диффузор. Он предназначен для выведения влажного и застоявшегося воздуха из подкровельного пространства чердака на улицу за счет создания в трубе низкого давления. Устанавливается на скате крыше, на расстоянии не более 50 см от конька или на самом коньке.

Непрерывные карнизные аэраторы устанавливаются по всей длине кровли и обеспечивают еще более качественный воздухообмен.

После монтажа аэратора, стыки прибора и отверстия должны быть загерметизированы. Для этого применяется специальная лента.

Важный плюс аэраторов в том, что они могут быть установлены, даже в том случае, если строительство крыши завершено.

Не следует пренебрегать обустройством вентиляции на чердаке. Сделать ее очень просто, как при помощи традиционных методов, так и с использованием современных технологий. Качественный воздухообмен в подкровельном пространстве способен продлить срок эксплуатации здания и поддерживать благоприятный микроклимат в жилых помещениях.

Советы по выбору фасадных вентиляционных решеток для сайдинга

Секретом того, что фронтонная решетка для вентиляции будет служить вам верой и правдой долгие годы и при этом смотреться эстетично и привлекательно, является ее правильный выбор

Поэтому важно при проектировании коттеджа или загородного дома и непосредственном подборе фасадной вентиляционной решетки для сайдинга принять во внимание следующие моменты:

Подумайте о том, где будет располагаться наружная вент решетка. Постарайтесь выбрать это место так, чтобы конструкция гармонично вписалась в дизайн строения.
В зависимости от требований к вентиляции помещения хорошо взвесьте все «за и против» каждого типа вентиляционной решетки под сайдинг и определитесь, какая вам нужна – инерционная, нерегулируемая или регулируемая

Вполне может быть, что для вас будет излишней возможность регулировки степени открывания решетки, если помещение, к примеру, нежилое.
Обратите внимание и на такой аспект как коэффициент живого сечения. Именно от него и будет зависеть, насколько хорошо будет проветриваться каждая комната в здании

Лучше всего остановить свой выбор на вентиляционной фронтонной решетке под сайдинг с показателем 1.
Смотрите на размер вент решетки. Отверстие, куда будет вмонтирована вентиляционной фронтонная решетка, должно совпадать с ее габаритами.
Подбирайте решетку для вентиляции под цвет сайдинга. Не стоит размещать красную решетку на зеленом или синем фоне, если отсутствуют дополнительные элементы такого же цвета. Кстати, иногда вентиляционные решетки для сайдинга контрастного цвета могут выгодно изменить и приукрасить внешний вид здания, но подбирать их лучше так, чтобы они все же сочетались с другими декоративными элементами.
Стоит помнить, что в отдельно взятых случаях или при неправильной их установке вентиляционные решетки могут стать и препятствием для потоков свежего воздуха. Именно поэтому относиться к их выбору халатно не стоит. При малейших сомнениях следует проконсультироваться со специалистом.

Наиболее распространенные варианты решеток

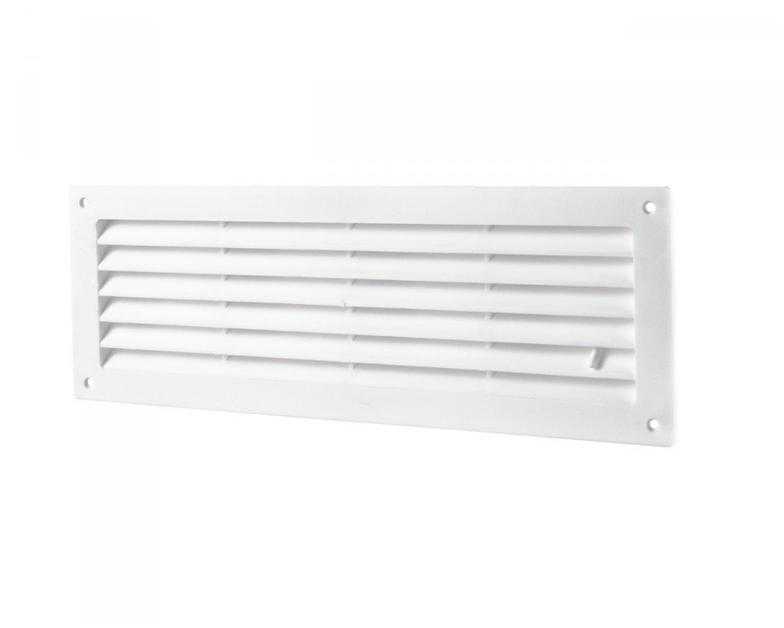

Наиболее распространенным видом является пластиковая приточно-вытяжная решетка. Она предназначена для настенной или потолочной установки, способствует качественному распределению воздуха по помещению и используется в декоративных целях.

Указанная решетка включает в себя дополнительные элементы – защелки для съемной внутренней части. Монтируется с помощью шурупов. Некоторые модели имеют наклонные ламели.

Также можно встретить пластиковые вытяжные модели. Служат для наружной установки и декорирования вытяжного отверстия снаружи дома. Монтируются такие модели с помощью шурупов, включают в себя жалюзи, служащие для предотвращения обратной тяги.

Нередко используется комбинированный тип решеток, предназначенный для подключения вытяжки на кухне и для общей вентиляции квартиры. В качестве материала используется прочный пластик. В конструкцию входит девиатор, который предотвращает обратную тягу через нижнюю часть. Монтаж производится с помощью шурупов. Чистка каналов с такой решеткой не составляет никакого труда, так как нижняя ее часть съемная.

Дверные решетки монтируются в нижней части двери и обеспечивают свободное перемещение воздуха между комнатами. В качестве материала используется прочный пластик. Для защиты от насекомых используется сетка, которая монтируются с помощью шурупов.

Конструктивные особенности и материал

Все решетки вентиляции, помимо способа крепления, различаются и своими конструктивными особенностями. Современные изделия в зависимости от своих функциональных возможностей могут быть следующими:

регулируемые — такая система дополнительно оснащается специальными подвижными заслонками, при помощи которых можно изменять проходное сечение;
нерегулируемые — эта конструкция абсолютно неподвижна;
инерционные — имеют поворотные ламели, имеющие возможность менять свое положение от силы напора воздуха и его направления:
комбинированные — самые популярные модели, так как оснащены патрубком, с помощью которого можно подключить вытяжку, установленную над газовой плитой.

Все решетки подбираются с учетом размера отверстия вентиляционной системы и ее формы. Наружные модели берутся с небольшим запасом, чтобы была возможность перекрыть все сечения отверстия. Большей популярностью пользуются прямоугольные и круглые планки, которые производятся из прочных, экологически чистых материалов, устойчивых к влажности. К таким видам можно отнести:

сталь;
алюминиевые или медные сплавы;
дерево;
пластик.

Назначение вентиляционных решеток

Вентиляционную решетку на кухню устанавливают для следующих целей:

эстетичное оформление выхода вентиляционной шахты в помещение;
регулировка силы воздухообмена в помещении;
предотвращение заброса воздуха из общей системы вентиляции в квартиру.

Однако и в таких квартирах можно установить решетку с регулируемыми жалюзи. Ее можно закрывать периодически, для того чтобы предотвратить заброс воздуха из вентиляции в квартиру. Например, для защиты своего пространства от неприятных запахов из соседних квартир, расположенных ниже по стояку.

Для принудительной вентиляции можно установить отдельную вытяжку на кухне, тогда вентиляционные решетки идут в комплекте с оборудованием.

Обустройство в кирпичном доме

Большинство современных домов оснащаются комбинированными приточно-вытяжными системами, т. к. они более эффективны, чем обычные типы. Каналы вытяжки фиксируются в капитальных стенах с минимальной толщиной 38 см. В одном помещении может присутствовать от 1 до 3 таких каналов, а при выборе подходящей модели учитывается архитектурный проект постройки.

При обустройстве вытяжки в частном доме из кирпича нужно придерживаться таких рекомендаций:

Оптимальные параметры канала вентиляции составляют 13 х 13 см. Лучше соорудить такое пространство во время кладки стеновой конструкции.
Входное отверстие из комнаты в канал находится под потолочным перекрытием.
Чтобы вывести вытяжку на крышу, необходимо обустроить трубу, высотой не меньше 50 см над коньком. Если не соблюсти это правило, тяга может ухудшиться.
Оптимальная толщина стенок канала — 2,5 кирпича. Если они более тонкие, система воздуховода будет остывать, что предотвратит естественный вывод отработанного воздуха наружу, но приведет к затягиванию холодных масс с улицы.

Выполняя монтажную работу в кирпичном доме, можно дополнительно купить настенный вентилятор и закрепить его у основания воздушного канала. Модели подшипникового типа характеризуются максимальной прочностью, но при работе создают сильный шум. Втулочные устройства функционируют практически бесшумно, но их стоимость гораздо выше.

Реализовать монтаж вентиляции в частном доме или квартиры довольно сложно. Но при соблюдении простых правил такая задача становится решаемой.

Виды систем кухонной вентиляции

Эффективный воздухообмен, который создает здоровый микроклимат, состоит из двух процессов – приток свежего воздуха с улицы и удаление загрязненного воздуха из помещения. Кухня является местом, где загрязнение атмосферы идет наиболее интенсивно. Здесь добавляются пары воды, продукты горения газа, испарения и дым при приготовлении пищи.

Различают следующие виды кухонных вентиляционных систем:

Общая естественная вентиляция. Это система проветривания, которая сдается в эксплуатацию вместе с домом и обеспечивает санитарный минимум воздухообмена, установленный государственным стандартом. Выходы общей вентиляции есть на кухне, в ванной и туалете. Они обрамляются простыми вентиляционными решетками.
Дополнительная принудительная вентиляция. Дополнительное проветривание может быть вытяжным или приточно-вытяжным. Установку дополнительного оборудования инициирует хозяин жилья. Воздухообмен осуществляется между жильем и улицей через шахту вентиляции.
Очищающая (рециркуляционная) вентиляция, без внешнего воздухообмена. Работает такая вытяжка, прогоняя воздух через фильтры. Очищенный воздух выбрасывается вновь в пространство, из которого был забран. Газообмена между кухней и улицей нет.
Комбинированные вытяжки – устройства, которые имеют выход в вентканал, но могут работать в рециркуляционном режиме.

В подавляющем большинстве жилых домов вентиляция предусмотрена на естественной тяге и предназначена для удаления загрязненного воздуха из жилого пространства. Каналов для приточного проветривания нет. Их роль выполняют форточки, окна, двери и даже щели в старых оконных рамах.

В современных домах, где имеется для воздухообмена канал вентиляционной шахты, выход в нее закрывают вентиляционной решеткой.

Выясняем, как правильно установить вентиляционную решетку

Не уверена, что вообще знаю, где она у меня в некоторых помещениях.

Вентиляция есть не во всех помещениях. Если Вы не знаете, где она находится, Вам все равно, как ставить решетку. А у меня вентканал в ванной комнате на стене напротив входа, под потолком. Входя в ванную комнату, я сразу видел сквозь решетку черноту канала на фоне белой стены. Поставил новую решетку по второму варианту, и теперь черноты не вижу.

Вижу пыль на решетке :)) Кстати, пыль на решетке говорит о том, что поток воздуха движется нормально и в нужном направлении…

Про запахи от нижних соседей. Запахи из вентканала в помещение могут проникать только в том случае, если в вентканале избыточное давление, а оно возникает при работе чужой вытяжки. Дело в том, что наши вентканалы не предназначены для подключения вытяжек, но нам же надо еще и помощнее вытяжку включить…

Вот и возникают потом плакалки: «Запахи и дым из вентканала…»

Главная »Ремонт» Как отремонтировать вентиляционную решетку? Некоторые советы по установке

Советы по монтажу

Благодаря простой конструкции и небольшому весу решёток, их монтаж может быть проведён самостоятельно. Устанавливать решётку для вытяжки следует на поверхности стены, однако, некоторые модели допускается монтировать в вентиляционную шахту. Первым этапом установки должно стать подсоединение прибора к воздуховоду, которое выполняется при помощи соединительного фланца. Пространство между воздуховодом и стеной рекомендуется запенить. Далее следует дождаться застывания монтажной пены, после чего удалить её излишки при помощи канцелярского либо строительного ножа.

Рекомендуем: Компания Карбон-групп является уверенным производителем качественных уплотнителей для трубопроводов

Следующим этапом будет фиксация решётки к несущей поверхности, которая выполняется с помощью саморезов или дюбелей. Выбор крепёжного элемента зависит от веса модели и материала изготовления стен здания и корпуса устройства. После того как решётка установлена на место, можно приступать к тестовому запуску устройства. Вентиляционные решётки с обратным клапаном являются важным звеном вытяжной вентиляции. Устройства надёжно защищают пространство от внешних потоков и способствуют созданию благоприятного микроклимата внутри помещения.

Виды конструкций и материалы

Решетки различают по функциональным возможностям и особенностям конструкции на:

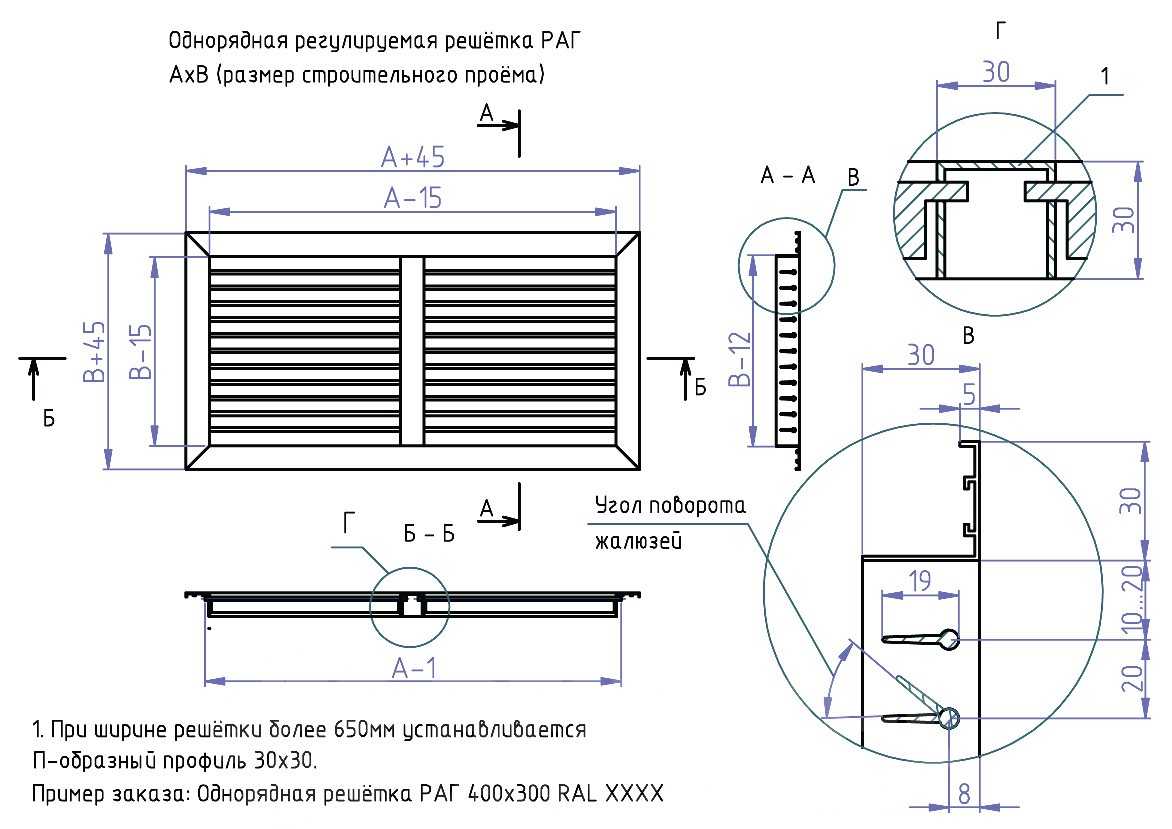

регулируемые, оснащенные подвижными заслонками или жалюзи, с помощью которых можно целенаправленно изменять проходное сечение;
нерегулируемые, все элементы которых являются неподвижными;
инерционные, обладающие поворотными ламелями, которые меняют свое положение в зависимости от напора и направления движения воздуха;
комбинированные кухонные модели, оборудованные патрубком для подключения вытяжки, устанавливаемой над газовой плитой.

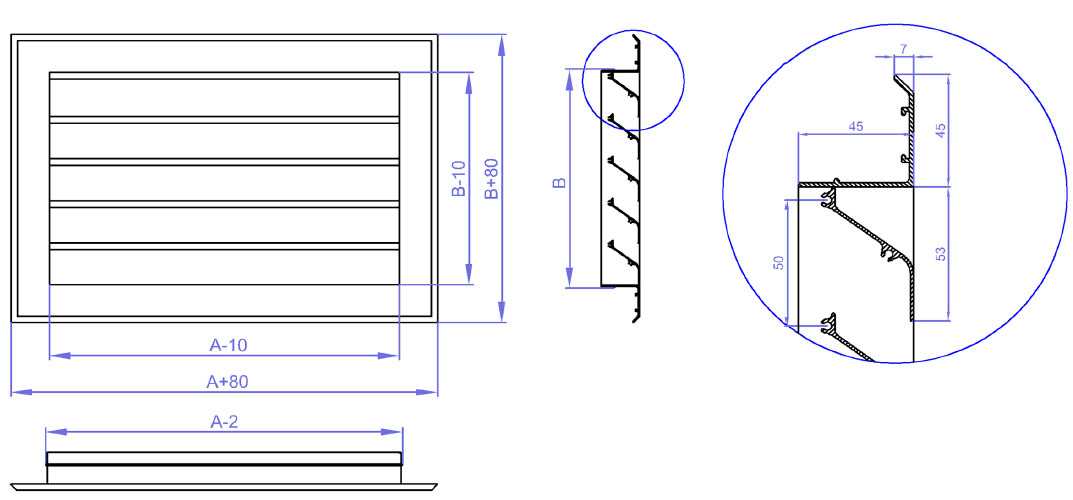

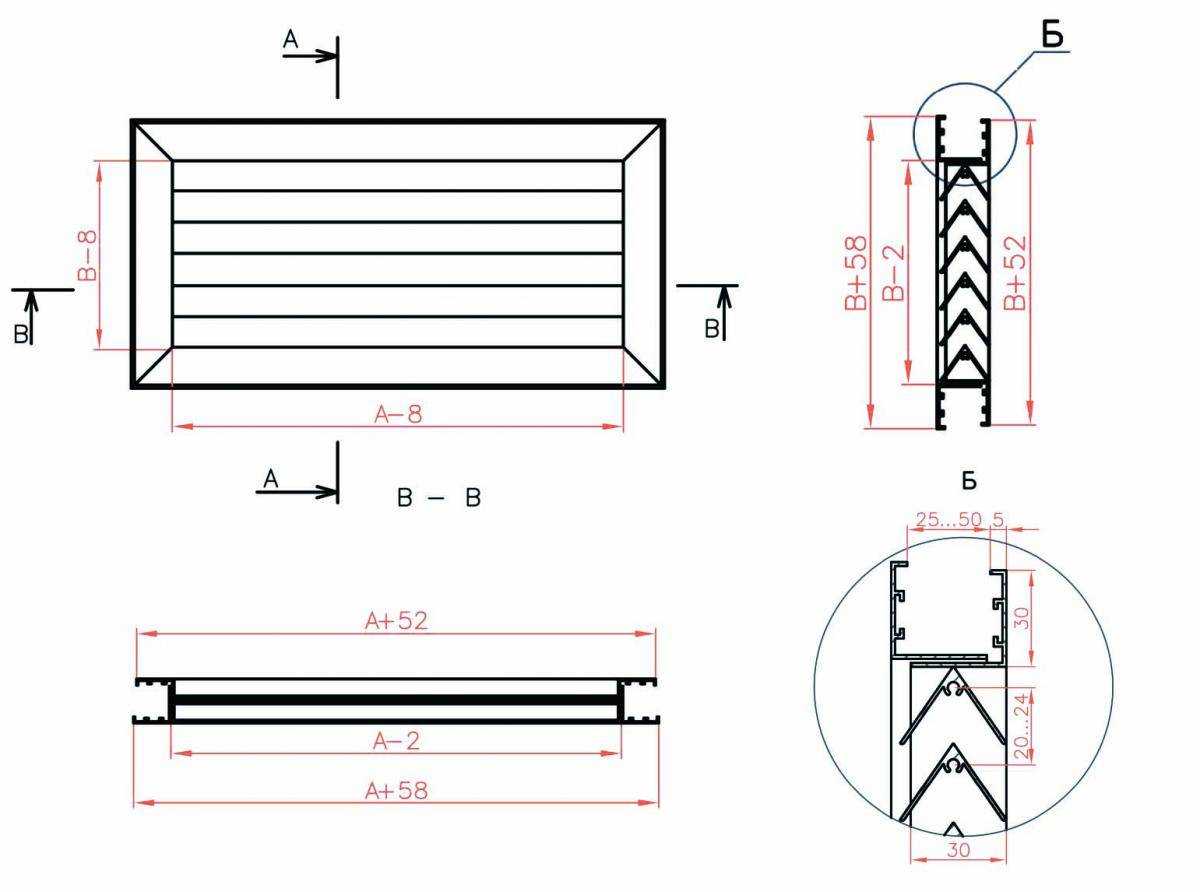

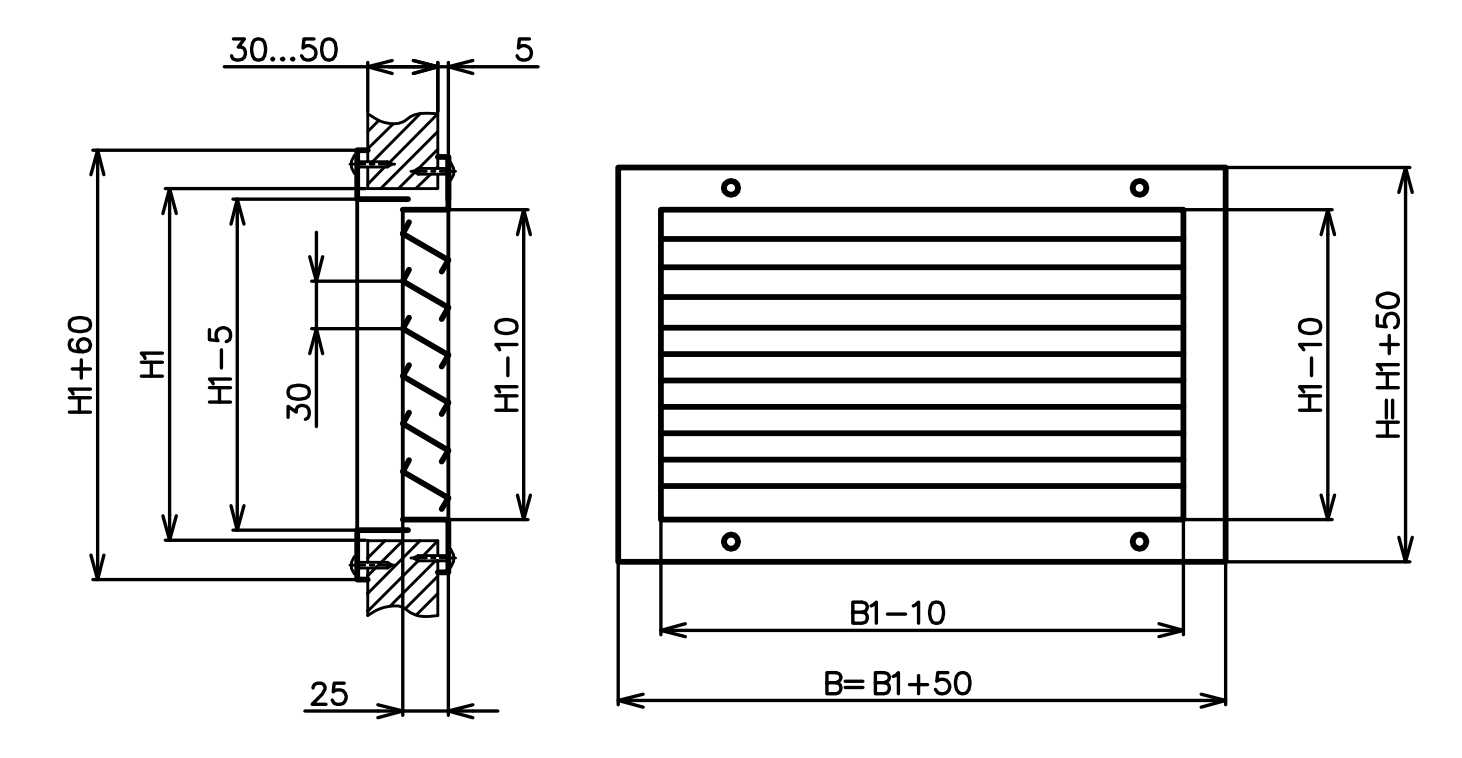

Вентиляционные решетки подбираются по размерам и форме отверстий системы вентиляции. Наружная панель должна с некоторым запасом перекрывать все сечение проема. Наиболее распространенными являются прямоугольные и круглые изделия. В качестве сырья для их производства используются прочные, экологически безопасные и устойчивые к воздействию влаги материалы:

Решение о том, как правильно крепить декоративную решетку внутри квартиры или индивидуального дома, зависит от типа выбранной модели.

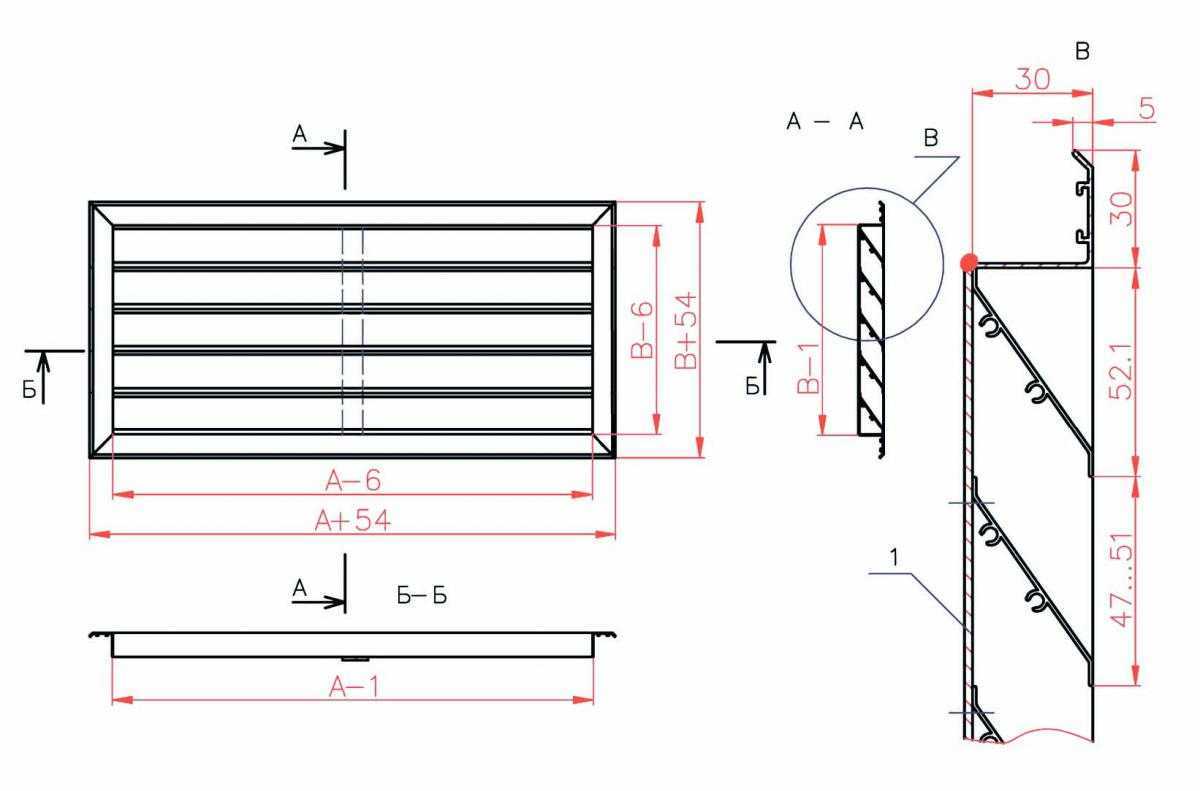

Конструкции вентиляционных решеток

Решетки могут быть нерегулируемыми, с инерционным принципом работы или с возможностью регулировки. Самый простой и недорогой вариант — нерегулируемые изделия; в них нет возможности управления потоком воздуха. Второй вариант — регулируемые решетки; в этих изделиях можно в нужный момент изменить сечение воздуховода, тем самым меняя объем перемещаемых воздушных масс. При этом увеличивается или уменьшается эффективность работы вентиляции. Инерционные устройства автоматически закрывают жалюзи при отсутствии движения воздуха.

Вентиляционные защитные элементы изготавливают из алюминия, стали, дерева или пластика. Наиболее прочными и дорогими считаются стальные решетки, чуть меньше стоят алюминиевые изделия, отличающиеся стойкостью к коррозии. Пластмассовые устройства отличаются невысокой стоимостью и большим выбором в плане расцветок, форм, дизайна. Деревянные изделия используют при необходимости подчеркнуть общий стиль помещения: натуральное дерево стоит недешево и требует постоянного ухода.

Типы вентиляционных решеток и их место установки

Существует три основные разновидности:

внешние;
внутренние;
переточные.

Первые устанавливаются снаружи здания. Они обладают высокими прочностными характеристиками, легко переносят природные нагрузки, перепады влажности и температуры.

Вторые монтируют внутри помещений. Они обладают высокими декоративными свойствами, потому что являются частью дизайна интерьера комнат. По конструктивным особенностям это самые простые решетки, чаще изготавливаются из пластика.

Третьи устанавливаются между комнатами. Их обычно монтируют или в стене, или в межкомнатных дверях. Главное требование к ним – высокая звукоизоляция устройства, чтобы шумы из соседних комнат не тревожили людей.

вентиляционные решетки

По функциональным особенностям решетки делятся на приточные и вытяжные. Через первые воздух заходит в систему вентиляции, а соответственно и в здание. То есть это внешняя разновидность. Через вторые он выходит из помещений. Это приспособления внутреннего типа.

По месту установки вентиляционные решетки можно разделить на потолочные, стеновые и напольные. Последние устанавливаются только в том случае, если система вентиляции дома начинается или в цокольном этаже, или в подвале. При этом такая сеть не имеет разводки воздуховодов.

Напольные модели изготавливают из металла или высокопрочного пластика, потому что они часто испытывают серьезные нагрузки. Потолочные и стеновые – это декоративный пластиковый элемент, редко металлический.

Особенности монтажа

Основное требование определяется вопросом – как правильно установить вентиляционную решетку: вверх или вниз. Здесь имеется в виду направленность планок фасадной части.

По сути, никакой разницы нет, куда смотрят отверстия воздухораспределителя. Ведь его основная задача – закрыть дыру и внутреннюю часть воздуховода. То есть в этом плане устройство выполняет чисто декоративные функции. И если тяга в вентиляционной системе хорошая, то воздух будет проходить через решетку в независимости от того, куда направлены ламели ребристой ее части.

Здесь необходимо учитывать чисто эстетическую сторону вопроса. К примеру, если решетка установлена под потолком, как это часто бывает на кухне, в ванной и туалете, то направление ламелей вниз станет причиной хорошего обзора отверстия канала, который располагается сзади устройства. И если этот воздуховод зарос паутиной, мусором и грязью, то все это будет видно. Поэтому лучше направить решетку вверх.

Все наоборот с переточными моделями, устанавливаемыми на дверях. Они располагаются внизу у пола, поэтому полоски ребристой части должны устанавливаться с уклоном так, чтобы прорези между ними не были видны сверху.

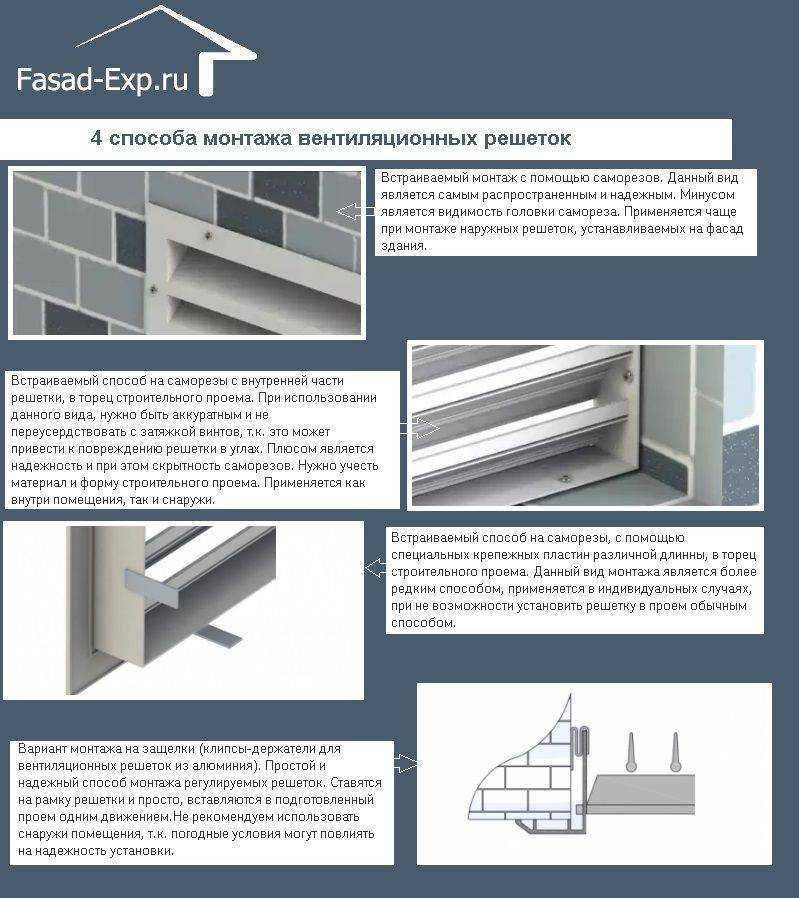

Основные способы установки

Монтаж вентиляционной решетки не требует особых знаний и навыков. Его вполне может произвести домашний мастер, обладающий терпением и аккуратностью. Большинство промышленных изделий состоят из двух частей:

основного корпуса, крепящегося непосредственно на отверстие в стене или двери;
съемной части, вставляемой в проемы корпуса, которая позволяет без особых проблем производить ревизию и очистку каналов системы вентиляции.

Начинают вешать внутреннюю решетку вентиляции с первой части, играющей роль рамы. Делают это с помощью крепежных материалов или клеевых составов. Перед этим соответствующим образом готовится наружная поверхность вентиляционного отверстия. Она должна быть ровной и чистой. Обычно решетку ставят на стену после нанесения на нее финишного покрытия. Сделать это можно разными способами:

Крепление шурупами или саморезами выполняется на прочную стену из бетона, древесины или гипсокартона. Для этого в корпусе решетки в местах, закрываемых съемной частью, просверливают сквозные отверстия, которые зенкуют по форме шляпки. В бетоне или кирпиче в соответствующих местах с помощью дрели придется установить дюбели. При конструкции решетки без съемной части головки шурупов после монтажа шпаклюют и закрашивают под цвет основного материала.
Закрепление плинтусом или штапиком принято применять для деревянных изделий, хорошо вписывающихся в интерьер стиля кантри, целиком выполненный из древесины. При этом также используются саморезы или финишные гвозди с уменьшенным размером шляпки.
Промышленные модели с входящими в их устройство штатными распорными элементами с пружинным прижатием достаточно просто вставить в вентиляционное отверстие, которое для этого должно иметь стандартные габариты.
Прикрепить пластиковую решетку к любому основанию проще всего с помощью клея. Это особенно актуально для стен, облицованных хрупкими материалами вроде керамической плитки. Для этого обычно применяют составы типа «жидкие гвозди». Их наносят сплошной полосой на тыльную сторону детали, которую прижимают к стене и фиксируют с применением малярного скотча до полного высыхания. Демонтировать хрупкую деталь в этом случае без ее разрушения уже не получится.

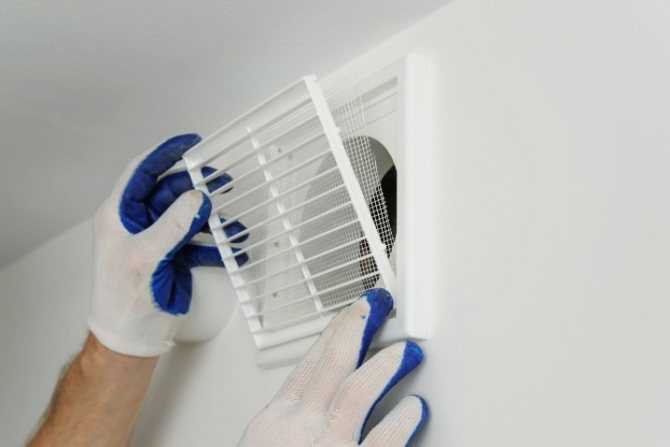

Съемную часть решетки плотно вставляют в закрепленное на стене основание. При этом из эстетических соображений лучше повернуть ее так, чтобы отверстия между планками жалюзи не были видны случайному наблюдателю, стоящему на полу помещения

Во время выбора и установки переточных решеток обращают внимание на то, чтобы не получалось прямое прохождение сквозь них световых лучей. Это может ухудшить звукоизоляцию и выглядит не очень красиво

В состав пластиковых моделей обычно входит тонкая сетка, которая быстро забивается пылью, уменьшая эффективность системы вентиляции. Поэтому большинство мастеров ее не устанавливают. В противном случае придется регулярно заниматься чисткой сетки.

В этой статье мы узнаем, как установить вентиляционную решетку в ванной комнате. Обычно это делается уже после укладки кафеля.

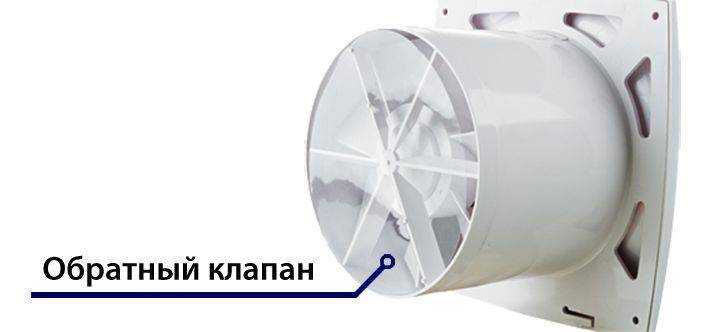

Разновидности клапанов

Клапан выполнен так, что направляет воздушные массы лишь в сторону шахты, но не назад. Он сделан в виде «бабочки», квадратный или круглый (по форме сечения). На оси у него прикреплены лепестки, это они закрывают вход обратной тяге. Устанавливать «бабочку» можно в каком-либо положении.

Когда клапан выполнен в виде квадрата или круга, то принцип их работы такой же, как и у «бабочек».

Инерционная решётка также может служить в роли клапана, её монтируют снаружи. Жалюзи открываются только в едином направлении. При выключенной решётке они закрыты.

Если обратный клапан будет отсутствовать, возникнет конденсат на изделии и в самой вытяжной шахте, а также станут возможными сквозняки.

За способом подогрева клапаны различают:

с электроподогревом — зимой не выходят из строя;
без электроподогрева — используются в помещениях.

В вытяжках, где возникают большие сквозняки, применяется обратный клапан взрывозащищённого типа.

Соединение круглых воздуходов

Воздуховодные трубы и фитинги стыкуются не как в канализации: гладкий конец – труба вставляются в ответную часть – раструб.

Несколько иначе дело обстоит в вентиляционных системах. Оба конца труб и фитингов одинаковы по форме.
Проблема стыковки решена проще: за счет разницы в диаметрах стыкуемых концов трубы и фитингов.
Так, для круглого сечения внешний диаметр каждого фитинга несколько меньше внутреннего диаметра трубы.
Благодаря этому все фитинги входят внутрь трубы без дополнительных соединителей.

К ним относятся отводы-колена под прямым углом или 45°, тройники (есть исключение – фланцевый тройник: артикул ТФП), и угловой соединитель круглой трубы с прямоугольной: артикул СККП.

Сами трубы соединяются между собой соединителем СКП. Он имеет внешний диаметр, как у фитингов и точно так же входит внутрь круглой трубы.

Фитинги соединяются между собой соединителем FC – отрезком трубы. Который Вы можете отпилить от лишних остатков своих воздуховодов, а не покупать специально.

Более подробно схема соединений круглых труб и фитингов с указанием артикулов приведена ниже.

Пример монтажа углового соединителя круглой и прямоугольной труб СККП:

Несколько слов о гибких гофрированных алюминиевых воздуховодах, широко применяемых в вентиляционных системах.

Они имеют ряд неоспоримых преимуществ перед жёсткими пластмассовыми:

Простота монтажа благодаря способности гнуться в любом направлении. Позволяют реализовать более компактные решения в сравнении с жесткими воздуховодами. Часть фитингов, как отводы, вообще не нужны;
Компактность складирования в сложенном состоянии (примерно в 6 раз меньше развернутой длины;
Высокая коррозионная стойкость алюминия в сравнении со стальными воздуховодами;
Стойкость к высоким температурам (до +250°С), к возгоранию;

Соединяются при помощи соединительных элементов SK из полистирола соответствующего диаметра.

Выпускаемые диаметры от 80 до 315 мм, наш ассортимент пока 100, 125 мм. Остальные – под заказ.
Максимальная длина в развернутом состоянии – до 3-х метров.

Основные виды

На самом деле существует огромный выбор решеток, можно подобрать изделия на любой вкус, цвет и даже кошелек. Но, несмотря на это, все устройства имеют свои отличительные особенности, по которым их можно дифференцировать.

Первостепенный классификационный признак различия — это место и способ установки, он может быть следующим:

наружный — этот вариант подразумевает монтаж решетки на внешней стене строения, где выходит вентиляционная труба;
внутренний тип — чаще всего монтируется в кухне или ванной, конструкция устанавливается в проеме вытяжной шахты;
переточный вид — такие изделия позволяют регулировать воздухообмен между смежными комнатами.

Рекомендуем ознакомиться: Вытяжка для мангала

Что касается наружных конструкций, то они отличаются от всех остальных видов своими габаритами, высоким уровнем прочности, а также хорошей устойчивостью к резким температурным перепадам и другим внешним климатическим условиям. На них дополнительно устанавливается жесткая рама, заходящая внутрь вентиляционного отверстия. А затем ее надежно фиксируют стальными анкерами или при помощи специальных заводских распорных элементов. Именно такой способ установки считается самым надежным и долговечным.

Закрепить вентиляционную решетку внутри помещения абсолютно не сложно, это под силу сделать каждому. Эти изделия отличаются эстетичным видом, легкостью и компактностью. Для ванной комнаты желательно приобретать устройства, изготовленные из водостойкого материала, например, легкого пластика.

Вывод

Ознакомившись с вышеописанной информацией, вы точно нашли ответы на поставленные вопросы и сейчас имеете представление о том, что такое вентиляционная решетка и как она крепится к стенке. Не забывайте, что проветривание помещения нужно не только в эстетических мыслях (дабы удалить запахи), но и полезно для здоровья (разряжается воздушное пространство).

В представленном видео в данной статье вы отыщете дополнительную данные по данной теме.

Вентиляция является одной из важнейших инженерных систем любого здания. Она отвечает за правильный воздухообмен, обеспечивая наличие во внутренних помещениях комфортных климатических условий. На входе и выходе вентиляционных каналов, находящихся в пределах доступности, обязательно устанавливаются решетки. Их назначение:

эстетическое оформление отверстий;
защита шахты от засорения по причине попадания в нее посторонних предметов или животных;
правильное распределение воздушных потоков, что в большей степени характерно для приточной вентиляции.

Как следует ставить решетку на вентиляцию, зависит от ее материала, конструкции и места установки. Но на выбор мастера всегда есть несколько приемлемых вариантов способа монтажа.
