Регулируемые полы своими руками

Виды регулируемых полов

Конструктивно различают два вида по механизму выравнивания: на шпильках и регулируемая фанера. Первый вариант подразумевает применение балок, на которые устанавливается настил. В свою очередь лаги закрепляются на шпильки, которые позволяют осуществлять регулировку уровня пола. Второй способ предполагает крепление покрытия непосредственно на механизм регулирования без промежуточных элементов.

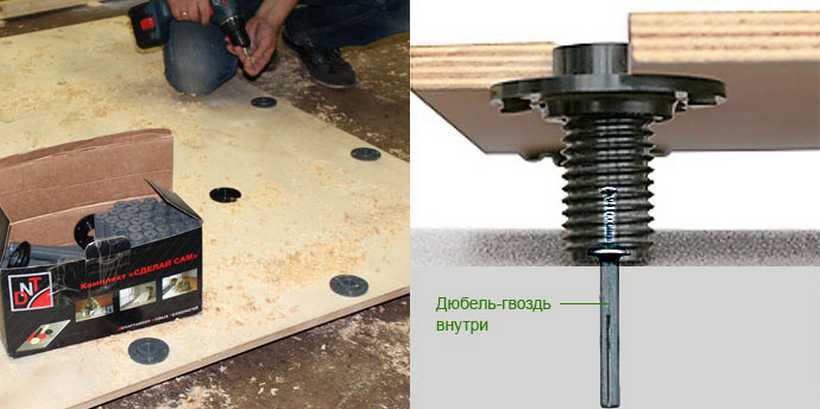

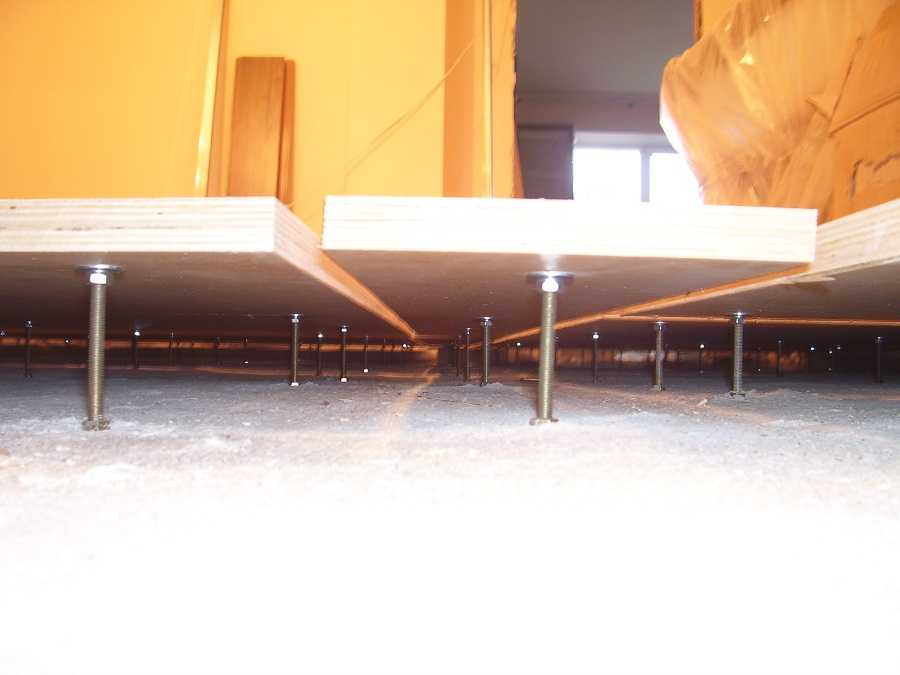

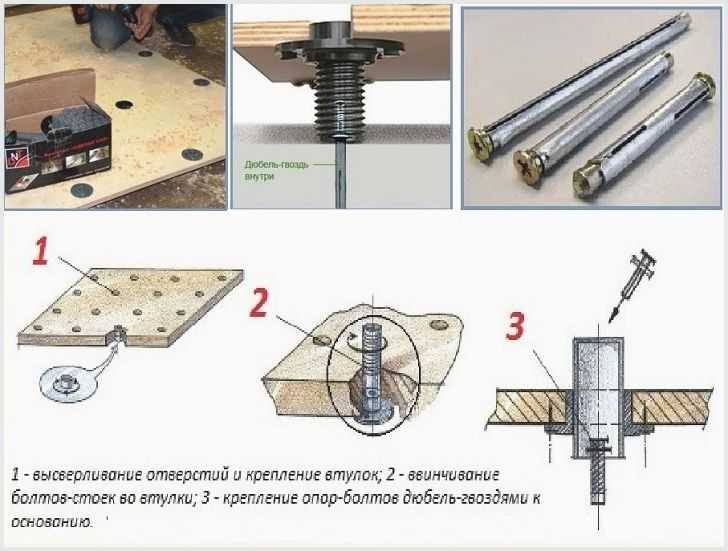

Рис.1. Существует два вида: пол по лагам и регулируемая фанера. Первый вариант применяют если необходимо поднять уровень до 20 см, второй если необходимо только его выровнять.

Устройство пола по лагам применяется, когда необходимо выровнять и поднять его уровень на высоту от 5 до 20 см, например, это актуально для балкона и лоджии, когда перепад высот может достигать 15 см и более. В случае если необходимо только создать ровную поверхность целесообразно сделать выбор в пользу варианта без балок.

В качестве основных опор могут применяться пластиковые болты стойки, анкер для регулируемого пола, металлические шпильки, уголки и пр.

Рис.2.

Рис.3.

Рис.4.

Рис.5.

Рис.6.

Рис.7.

Рис.8.

Проблемы и недостатки регулируемых полов

Одна из проблем, возникающих при эксплуатации деревянного пола, — скрип. Есть ли вероятность его появления в полах по регулируемым лагам или плитам? Специалисты утверждают, что при качественном монтаже системы скрипа не будет. Он может возникнуть при неплотном прилегании элементов пола друг к другу, например, при неправильном креплении болтов к основанию или неправильном формировании зазоров между торцевыми стыками лаг и фанеры. Однако при квалифицированном монтаже все элементы системы настолько жестко зафиксированы на основании и соединены между собой, что даже небольшое усыхание древесины, по словам специалистов, не обернется скрипом пола.

Впрочем, возможно появления стука в полу, если бетонное основание, на которое опирают лаги, выполнено с ошибками: например, если стяжка, нанесенная на перекрытие, крошится или растрескивается. Тогда рекомендуют перед монтажом пола удалять плохую стяжку, а также правильно подбирать модель дюбель-гвоздя для крепления болта к основанию.

Некачественная очистка от пыли при монтаже регулируемых конструкций приводит к попаданию в зазоры частичек пыли, что может привести к появлению скрипа в полу.

Добавим, что максимально допустимое давление на регулируемые конструкции может достигать 3 т на 1 м², что соответствует большому запасу прочности пола. Ориентировочный срок их службы — не менее 50 лет.

Еще одним из возможных (далеко не все его даже замечают) недостатков регулируемых полов можно назвать своеобразный гул, при перемещении по ним, особенно если обувь с высоким каблуком или подошва очень жесткая. Особенно сильно это проявляется, если попрыгать на таком полу.

Из чего состоит регулируемый пол

Суть регулируемой системы полов можно описать как твердое покрытие, положение которого можно регулировать, используя специальные механические приспособления. Они могут поднимать или опускать участки пола, поддерживая его идеальную горизонтальность.

Структура регулируемого пола изнутри

С использованием этого инновационного подхода к конструированию полов можно провести установку горизонтальной поверхности практически за парочку дней.

Применение регулируемых полов оставляет между основанием и поверхностью технологическое пространство, которое можно использовать для протяжки коммуникаций, или заполнить теплоизоляционным материалом.

Конструкция регулируемого пола жестко крепится к основания, обеспечивая его надежность.

На выровненные регулируемые полы можно сразу укладывать финишное напольное покрытия, при этом можно не использовать промежуточную подложку. Такой подход существенно экономит стоимость всей конструкции целиком.

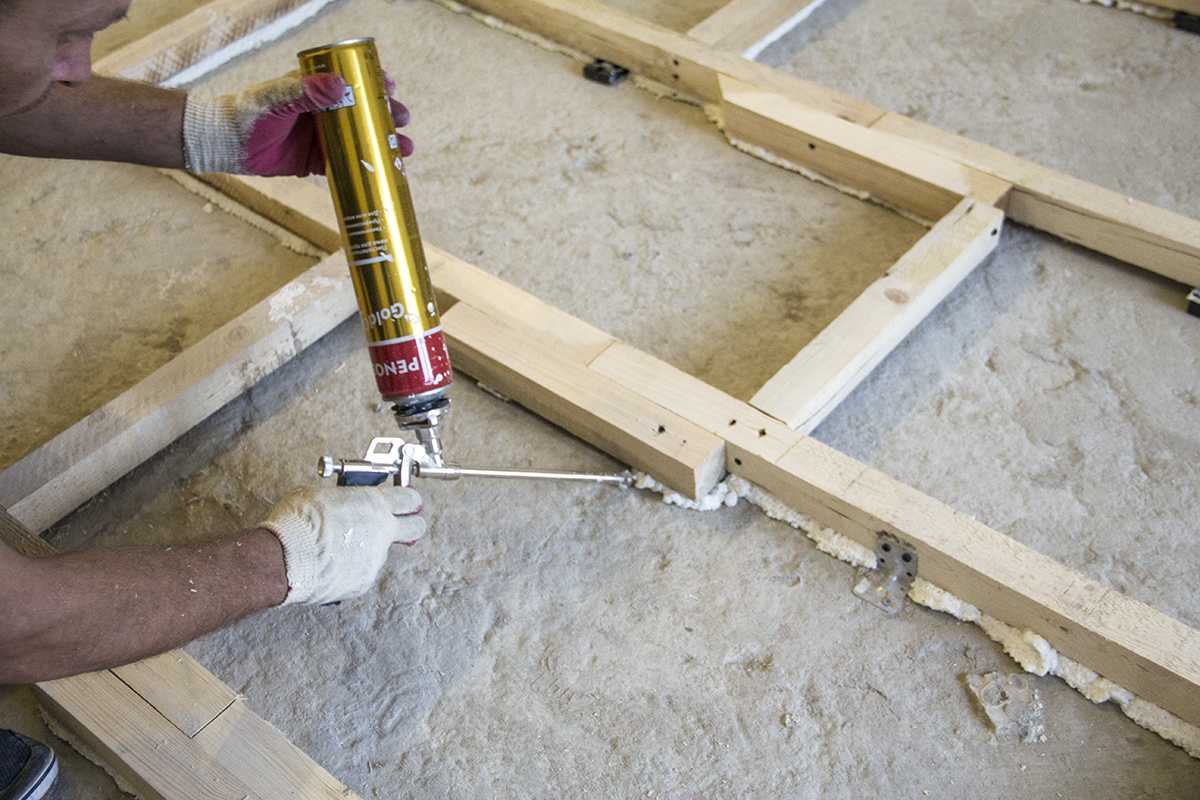

Утепление регулируемого пола

Дополнительный утеплительный материал, расположенный между опорными брусами регулируемого пола.

Ожидаемый срок работы регулируемых полов оставляет около пятидесяти лет, что вполне достаточно для большинства типов строений. Кроме того, вентилируемая плоскость между основанием и рабочей поверхностью увеличивает срок службы основного перекрытия и может служить дополнительным элементом предохранений от неожиданных потопов.

Качественно установленный регулируемый пол абсолютно не скрипит при повседневной эксплуатации. В процессе службы они длительное время стабильно сохраняют свое горизонтальное положение.

Образец труб проложенных под регулируемыми лагами

Немаловажным преимуществом регулируемых полов является и их невысокая стоимость, которая составляет всего лишь одну треть от цены традиционно применяемой стяжки от цемента и песка. При этом разница в стоимости между отечественными и иностранными конструкциям в сущности не очень велика.

Чем накрывать лаги

Материалы могут быть разнообразные, от черновых до финишных. Под последующую чистовую отделку можно
постелить обычную обрезную доску — этот вариант более подходит для частного дома. Листовые же материалы
подходят как для частного, так и для многоквартирного дома. Это может быть фанера, ДСП, ОСБ. Все эти
материалы считаются черновыми, с последующей укладкой линолеума, ламината и паркетной доски. При
дополнительном настиле гипсоволокна кладется плитка.

К финишному покрытию относится половая доска, вагонка. Дальнейшая их отделка заключается в шлифовании
и покраске (хотя зачастую это полезно сделать до монтажа).

Из листового материала хочется отметить фанеру — она прочна, долговечна и хорошо переносит влагу.
Благодаря разной направленности слоев шпона, фанера менее подвержена «гулянию» в размерах. Есть правда
один не приятный недостаток: в большинстве случаев толщина листов может немного отличаться на 1-2 мм,
причем разница может присутствовать на разных торцах одного листа. Из-за этой разницы, для настила
линолеума например, придется шпаклевать швы. Однако несмотря на это, фанера считается самым лучшим
материалом для регулируемых полов — 10 мм фанера в два слоя самое долговечное решение. В один слой
кладется фанера не тоньше 18 мм.

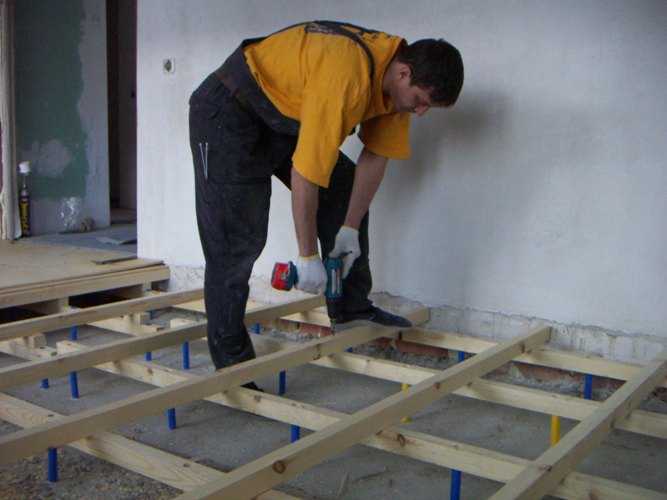

Монтаж регулируемого пола на лагах

Ниже опишем последовательность монтажа пола на регулируемых лагах своими руками.

Монтаж регулируемых лаг

Шаг регулируемых лаг зависит от проходимости помещения. При нормальной нагрузке на пол лаги устанавливают с шагом до 45 см, при повышенной до 30 см. От стены первая лага отступает соответственно на 15 см и 10 см. Разметку осей лаг начинают линией, расположенной от стены помещения на длину листа фанеры, который будет монтироваться в качестве чернового покрытия, для оптимального расхода материала.

Подготовка бруса: сверление отверстий по перпендикуляру к оси лаги, причем первое отверстие находится от конца лаги на расстоянии в 100 мм, а интервал для остальных не должен превышать 0,4-0,5 м. резьба в отверстиях нарезается метчиком, диаметр резьбы в оригинальном варианте 24 мм, шаг 3 мм. Болты-стойки закручивают шестигранным ключом в подготовленные отверстия, с одновременной предварительной регулировкой высоты подъема лаги длиной болта. Комплектные лаги под стоечные болты идут готовыми к монтажу.

Брус с установленными болтами монтируют по разметке, оставляя зазор между стеной и торцами лаг 100 мм. Шестигранные отверстия лаг направленны кверху. Затем производят первую регулировку вывода лаг до проектной отметки, рассчитывая погрешность по высоте до 10 мм.

Размечают места отверстий в поверхности бетонного пола, отмечая их по отверстиям внутри стоечных болтов с помощью бура необходимой длины. После разметки лаги сдвигают и проделывают в бетоне отверстия глубиной до 50мм диаметром 6мм под дюбель-гвозди.

При монтаже лаг первыми крепят стоечные болты с краев. Дюбель-гвозди опускают в отверстия болтов, расклинивают молотком и вращают зафиксированные стоечные болты, выверяя их высоту по натянутому шнуру. Применяя лазерный нивелир или уровень, можно делать эту работу быстрее и точнее. После точной установки крайних болтов закручивают средние болты-стойки, до упора в пол, и крепят их с помощью дюбель-гвоздей.

Окончательная регулировка лаг производится по строительному уровню, с одновременным поочередным перекрытием в три лаги. Если длины лаги не хватает, ее можно нарастить с вырубкой паза в «полдерева» длиной 50 мм с болтовым сквозным крепежом (болт М10). Сращенные лаги выверяют уровнем в каждой части.

После окончательной регулировки лаг под проектную отметку приступают к устройству чернового покрытия.

Монтаж чернового покрытия пола на регулируемых лагах

Зазоры между лагами заполняют утеплителями, укладывают слои пароизоляции и гидроизоляции, если это требуется по проекту (в зависимости от расположения пола в здании, этажа, и необходимости в шумозащите и теплозащите). Затем приступают к настилу фанерных листов.

Жесткость, прочность и стабильно ровную поверхность чернового пола возможно создать, применив влагостойкую фанеру с толщиной не менее 12 мм, с укладкой в два слоя.

Укладка первого слоя фанеры делается в поперечном к лагам направлении, второго слоя – по перпендикуляру к первому. Перед укладкой второго слоя отмечают по верху фанерных листов осевые линии лаг. Стыки первого и второго слоя не должны совпадать, разбежку делают не меньше, чем на 200 мм. Во вторых рядах листы фанеры укладывают с разбежкой в ½ длины листа. Зазор между стеной и фанерным листом первого слоя в 10-15 мм по всему периметру помещения обязателен. В первом слое стыки листов фанеры должны быть максимально ровными и аккуратными, с толщиной не больше 3 мм.

Крепление фанерных листов первого слоя делают при помощи саморезов 30-35 мм, с интервалом в крайнем ряду до 0,3 м, расход саморезов 30 шт/м2. Во втором слое применяют для крепления саморезы от 60-65 мм, в количестве 15 шт/м2, стыковка листов осуществляется с зазором не более 4 мм, зазор от стены не должен быть больше 6 мм.

Когда укладка чернового настила завершена, рабочую поверхность подметают, обеспыливают и покрывают двумя слоями праймера или грунтовки, с полной просушкой каждого слоя, независимо от материала финишного покрытия пола адгезионный слой устраивается обязательно. Все стыки фанерных листов и отступы от стен герметизируют, применяя полиуретановую пену, или силиконовый герметик. Данный черновой пол при выполнении без отступлений от технологии пригоден для любых типов напольного покрытия, в том числе для наливного пола и стяжки.

Чем накрывать лаги

Материалы могут быть разнообразные, от черновых до финишных. Под последующую чистовую отделку можно
постелить обычную обрезную доску — этот вариант более подходит для частного дома. Листовые же материалы
подходят как для частного, так и для многоквартирного дома. Это может быть фанера, ДСП, ОСБ. Все эти
материалы считаются черновыми, с последующей укладкой линолеума, ламината и паркетной доски. При
дополнительном настиле гипсоволокна кладется плитка.

К финишному покрытию относится половая доска, вагонка. Дальнейшая их отделка заключается в шлифовании
и покраске (хотя зачастую это полезно сделать до монтажа).

Из листового материала хочется отметить фанеру — она прочна, долговечна и хорошо переносит влагу.
Благодаря разной направленности слоев шпона, фанера менее подвержена «гулянию» в размерах. Есть правда
один не приятный недостаток: в большинстве случаев толщина листов может немного отличаться на 1-2 мм,
причем разница может присутствовать на разных торцах одного листа. Из-за этой разницы, для настила
линолеума например, придется шпаклевать швы. Однако несмотря на это, фанера считается самым лучшим
материалом для регулируемых полов — 10 мм фанера в два слоя самое долговечное решение. В один слой
кладется фанера не тоньше 18 мм.

Выравнивание лаг по единому горизонтальному уровню

• После расстановки, лаги нужно закрепить к базовому полу. Для этого в болтах-стойках сделаны специальные отверстия. С помощью дрели и длинного сверла сверлите отверстия через болт в черновом полу. В просверленное отверстие вставляете крепеж: дюбель-гвоздь или дюбель с шурупом. Прикрутите крепеж, но не до конца — регулировочные втулки (болты) должны вращаться для регулирования высоты.
• После закрепления (не до конца) болтов стоек нужно выровнять все лаги в едином горизонтальном уровне. Допустимо отклонение не долее 1 мм на 1000 погонных мм пола.
• Если нужно, установите листы звукоизолятора на специальные подвесы.

Виды регулируемых полов

Конструктивно различают два вида по механизму выравнивания: на шпильках и регулируемая фанера. Первый вариант подразумевает применение балок, на которые устанавливается настил. В свою очередь лаги закрепляются на шпильки, которые позволяют осуществлять регулировку уровня пола. Второй способ предполагает крепление покрытия непосредственно на механизм регулирования без промежуточных элементов.

Рис.1. Существует два вида: пол по лагам и регулируемая фанера. Первый вариант применяют если необходимо поднять уровень до 20 см, второй если необходимо только его выровнять.

Устройство пола по лагам применяется, когда необходимо выровнять и поднять его уровень на высоту от 5 до 20 см, например, это актуально для балкона и лоджии, когда перепад высот может достигать 15 см и более. В случае если необходимо только создать ровную поверхность целесообразно сделать выбор в пользу варианта без балок.

В качестве основных опор могут применяться пластиковые болты стойки, анкер для регулируемого пола, металлические шпильки, уголки и пр.

Рис.2.

Рис.3.

Рис.4.

Рис.5.

Рис.6.

Рис.7.

Рис.8.

Преимущества регулируемых лаг

Самыми неоспоримыми преимуществами регулируемых полов являются возможность поднять уровень пола на
большую высоту без утяжеления общего веса конструкции и быстрота монтажа, в сравнение с различными
стяжками и наливными пола. Большим преимуществом является отсутствие мокрых процессов и следовательно,
отсутствие нужды в просушке. Утепление таких полов так же не вызывает никаких проблем — пенопласт,
экструдированный пенополистирол, минеральная вата, все эти материалы приемлемы. В сравнении с
наливными, плавающими стяжками к утеплителю не предъявляются высокие требования по плотности
утеплителя и имеется возможность подобрать бюджетный материал.

При заливании стяжки, толщиной до 5-10 сантиметров преимущества лаг не актуальны, однако зачастую
встречаются ситуации, когда уровень пола нужно поднять на 15 и более сантиметров. Такие высоты могут
требоваться при большом перепаде плит перекрытия, при частичном ремонте квартиры, где приходится
стыковаться со старым полом на лагах.

Безусловно, существуют стяжки с добавлением керамзита, различные плавающие стяжки, позволяющие
поднять уровень пола и заодно утеплить. Как правило, стоимость материалов и работ возрастает и если
стяжка в 5 сантиметров в 1,5-2 раза дешевле регулируемого пола, то при слоях более 10 сантиметров
стоимость лаг остается прежней, чего нельзя сказать о мокрых стяжках.

Преимущества регулируемых полов

1. Небольшой вес, позволяющий устанавливать их в домах любого типа, тяжелых и легких, выдерживаемый вес составляет 2,5 тонн на квадратный метр. Конструкция поднимает пол на высоту 5-20 см, в зависимости от используемых болтов и размеров лаг.
2. Если основа пола неровная или некачественна – устройство регулируемого пола быстро и качественно решает эту проблему. Закреплять конструкцию можно на любой поверхности – бетонной или деревянной.
3. Есть возможность размещения коммуникаций, чего никак не достичь если залить пол бетоном.
4. На регулируемый пол можно укладывать любое покрытие.
5. Быстрая установка, примерно 1-2 дня.
6. Чистота при выполнении работ, нет пыли от бетона или песка.
7. Низкая себестоимость даже в сравнении с обычной стяжкой из цемента.

Разделяют две разновидности регулируемого пола: на лагах и плитах.

Лаги – это деревянные параллельные бруски размером 50х50 см. Такой способ обеспечивает плотное сцепление пола с конструкцией и подходит для старых домов с высокими потолками, а также в тех случаях, где требуется дополнительная проводка коммуникаций.

Второй тип представляет собой деревянные плиты закрепленные с помощью полимерных болтов, которые регулируют высоту посадки пола. Высота, с которой можно поднять такой пол не более 5 см.

Технология установки регулируемого пола

Технология достаточно проста и ее легко выполнить своими руками.

1. Для начала нужно приобрести материалы и подготовить необходимые для работы инструменты:

• дюбель-гвозди или саморезы;
• молоток;
• лазерный уровень;
• полимерные болты;
• дрель;
• лаги.

2. Продумайте схему укладки коммуникаций.
3. Если вы выбрали конструкцию регулируемого пола на лагах, в соответствии с проектом рассверливаем отверстия в брусках на расстоянии в 50 см друг от друга и вручную ввинчиваем болты. Сверло может быть с расширенным наконечником, а отверстия нужно сделать немного меньшим диаметром, чем болты.
4. Используйте специальную насадку для дрели, чтобы окончательно установить все болты в лагах.
5. Оставляем расстояние в 1 см от стены, для вентиляции и устанавливаем нашу конструкцию на полу. Если вы планируете финишное покрытие пола в виде плитки, то расстояние между лагами нужно сократить. Обычно оно составляет 30 см.
6. С помощью саморезов или дюбель-гвоздей конструкция закрепляется на перекрытии. Глубина сверления в бетоне должна быть не менее 4 см. Забиваем гвозди как следует, чтобы надежно закрепить конструкцию к полу и избежать скрипов и шатаний пола при эксплуатации.
7. Выравниваем пол, воспользовавшись лазерным устройством. С помощью ключа регулируем высоту болтов, выступающие болты после работы срезаем ножом или другим подходящим инструментом.
8. Окончательный этап: устанавливаем напольное покрытие на конструкцию лагов. Как правило, на регулируемые полы в качестве покрытия используют фанеру или ДСП, она хорошо подходит для дальнейшего покрытия пола линолеумом, краской, ламинатом и прочими материалами.

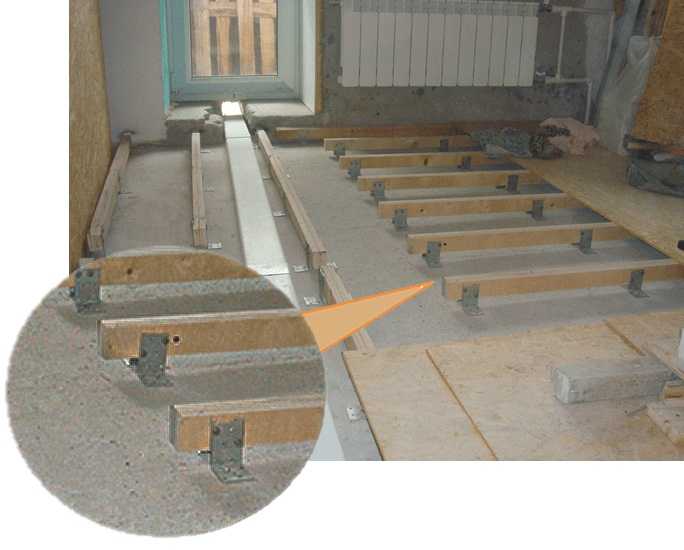

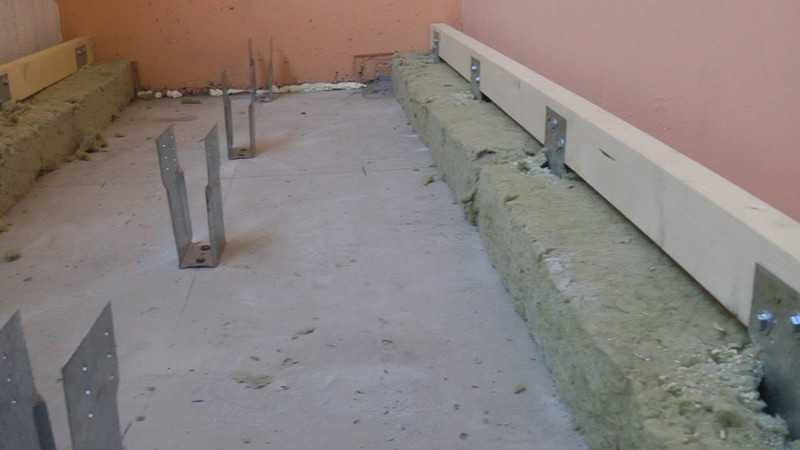

Конструкция регулируемого пола на уголках

Регулируемый пол на шпильках практически идентичен технологии описанной выше, но имеет ряд особенностей. В качестве механизма регулировки для такого пола выступают, анкер, по две гайки и шайбы, и соттветственно шпилька М6. Отверстие в брусе будет равно диаметру шпильки. После того, как вы просверлили аналогичные отверстия в полу, забиваем анкера и вставляем шпильки, сверху на шпильки накручиваем гайки, а между ними оставляем контрольные шайбы.

Для полов без жесткого основания, где нельзя будет закрепить анкер, можно смонтировать регулируемый пол на уголках. Лаги крепятся к металлическим уголкам, которые выступают в таком варианте регулирующим элементом.

Технология установки пола на уголках следующая:

1. Рассчитываем уровень высоты конструкции.
2. Делаем разметку пола. Лаги в доме, квартустанавливаем на расстоянии 30 см друг от друга.
3. По линии установки брусков закрепляем уголки заданного размера на расстоянии 50 см.
4. Чтобы не пришлось спиливать лишние части уголков после выравнивания пола, выберите уголок по высоте меньше уровня первичного покрытия.

Существуют случаи, когда в некоторых помещениях нельзя устанавливать регулируемые полы:

1. В домах и квартирах с низким потолком;
2. В помещениях с повышенной влажностью;
3. Комнаты, где дверной проем слишком низко находится к основанию пола.

( 1 оценка, среднее 1 из 5 )

Олег Сомов/ автор статьи

Методы фиксации

В основном для фиксации лаг на бетонном полу применяют четыре способа крепления. Поэтому если вы не знаете, как прикрепить лаги к бетонному полу, то после изучения всех этих способов вы разберетесь с данным вопросом.

Фиксация саморезами

Это способ считается простым, но, он подходит не для всех случаев.

1. Сначала нужно подготовить бетонную поверхность. Для этого её очищают от мусора (разрешается использовать пылесос). Потом заделывают на ней трещины, сколы и другие дефекты цементным раствором или монтажной пеной.
2. Далее в лагах (обработанных антисептиками) требуется просверлить дрелью дырки для установки пластиковых дюбелей. Потом перфоратором нужно высверлить в бетоне ответные отверстия.
3. Потом дюбели загоняют в бетон ударами молотка, а затем вворачивают в них шуруповертом саморезы. Причем головку шурупа загоняют в отверстие на 2-3 см.

Фиксация анкерами

Анкерами надежно фиксируют брусья на бетоне, поэтому данный способ является самым надёжным. Кроме того, такой крепёж позволяет сдержать деформацию деревянных лаг, если их плохо просушили. Но укладываемые на них доски могут прогибаться, поэтому необходимо чаще ставить прокладки.

1. Сначала тоже необходимо подготовить бетонный пол (убрать с него мусор и заделать на нем все дефекты раствором).
2. После чего необходимо сделать в брусе (обработанном антисептиками) электродрелью сквозные отверстия.
3. Далее требуется напротив каждой дырки высверлить перфоратором отверстия в бетоне.
4. Потом анкера монтируют на бетонное основание и закручивают ключами. Тут главное не перетянуть болт, потому что от этого брус изогнется. Это особенно актуально для тех мест, где есть просвет.

Перед монтажом анкеров в лагах делают потаи (небольшие углубления), которые спрячут головки болтов.

Анкеры требуется ставить через 600-1000 мм. Это расстояние подбирают с учетом частичного погружения анкеров в бетон (приблизительно на 60 мм). Многие фиксируют брусья к бетону 4-5 анкерами ⌀ 10 мм.

Целесообразность выбора регулируемых полов

Даже притом, что регулируемые конструкции имеют массу достоинств, многие владельцы недвижимости при проведении ремонта сомневаются в целесообразности их монтажа.

В некоторых случаях предпочтительнее всего устанавливать именно данный вид покрытий, а именно:

• если черновое основание сложно или невозможно выровнять, поскольку на нем имеются большие перепады и дефекты;
• когда при выравнивании основы по ряду технических причин нельзя задействовать материалы, имеющие большой вес;
• если напольное покрытие необходимо создать с несколькими уровнями, отличающимися по высоте;
• когда нужно под полом проложить инженерные коммуникации;
• если существует потребность в обустройстве дополнительной шумо- и теплоизоляции.

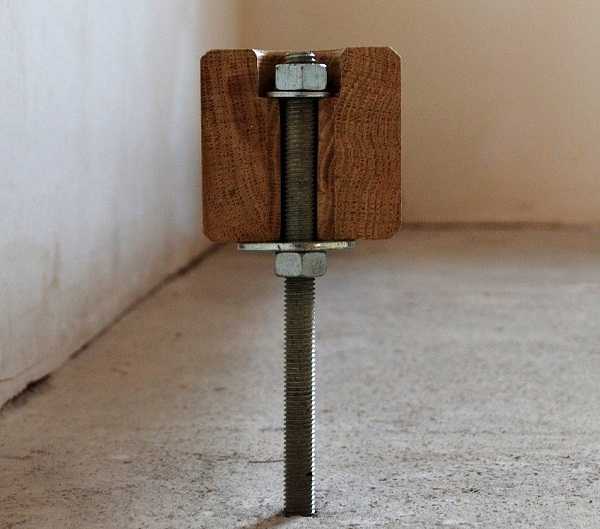

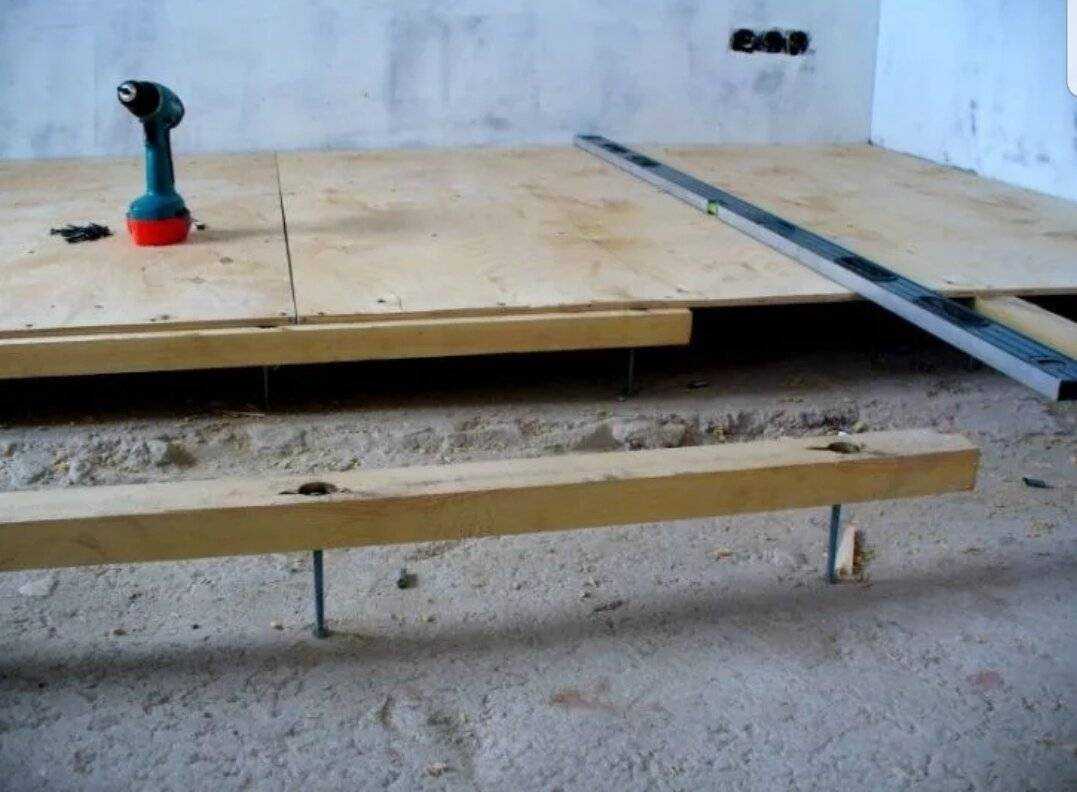

Лаги на стержнях

Лаги делают из бруска 50х50. В роли опорного механизма выступают шпилька М 6, пара гаек с шайбами и анкерный болт.

В плите перекрытия сверлится отверстие для анкера. В анкер вставляют шпильку-стержень, на которую надевают гайку и шайбу — первая стойка готова.

Таких стоек придется сделать несколько десятков или даже сотен в зависимости от того, какой длины будут лаги.

Брусья просверливают через каждые 60 см и надевают их на стержни таким образом, чтобы гайка с шайбой оказались внизу. Поворачивая гайку, можно регулировать положение бруска.

Еще одной гайкой брус закрепляют. Первая регулируемая лага готова, причем сделана она от начала и до конца своими руками. Операцию нужно повторить с остальными брусками.

Советы по изготовлению и установке лаг на шпильке своими руками:

• начинают с того, что освобождают комнату и раскладывают бруски по перекрытию на нужном расстоянии. От конца брусков до стены должно оставаться не более 4 см;
• проходы в брусках должны быть шире стержней на 2 мм;
• в каждом высверленном отверстии перовым сверлом делают углубление, достаточное, чтобы верхняя фиксирующая гайка «утонула» и в дальнейшем не мешала настилать покрытие;
• отверстие в полу высверливают через проход в лаге. Это исключает вероятность того, что они не совпадут.

Когда все нужные отверстия будут просверлены, можно приступать к установке лаг. В перекрытии закрепляют анкера, в них вставляют стержни и накручивают гайки, сверху надевают бруски. Если все было сделано точно, то брусья легко садятся на шпильки.

Регулировка лаг — это очень ответственная операция, при которой не обойтись без уровня, лучше лазерного.

Однако можно использовать даже гидроуровень, просто тогда регулировка займет больше времени.

Основная задача регулировки состоит в том, чтобы выровнять поверхности всех закрепленных в полу брусьев в горизонтальной плоскости.

Видео:

Высота лаг изменяется подкручиванием нижнего крепежа.

Регулировка лаг лазерным лучом:

• выставляют уровень пола;
• ослабляют все гайки первого бруса и регулированием двух крайних гаек добиваются ровного положения лаги;
• подкручивают все остальные нижние гайки до поверхности бруса;
• затягивают верхний крепеж;
• повторяют по очереди с оставшимися лагами.

После закрепления всех брусков шлифмашиной или ножовкой срезают торчащие концы шпилек.

Лаги на шпильках имеют в основном положительные отзывы. Несмотря на внешнюю неустойчивость такой конструкции, она чрезвычайно крепкая и жесткая, для нее не нужны перемычки. Каждый брусок выдерживает до 700 кг.

Отрицательные моменты: есть отзывы, что не всегда удается быстро установить анкера из-за того, что плита перекрытия может быть полой или в ней много арматуры.
