Канализация в частном доме своими руками: схема и рекомендации

Типы колодцев

Специалисты рекомендуют использовать для загородного дома несколько разновидностей колодцев.

Накопительный коллектор представляет собой герметичную ёмкость, в которую поступают нечистоты. В дальнейшем сточные воды необходимо будет откачивать.

В двухэтажном коттедже можно вырыть фильтрующий колодец. Глубина котлована должна быть около 3 м. Стенки укрепляют с помощью бетона или кирпича. На дне колодца устанавливают фильтр, который должен иметь толщину до 80 см.

Септик способен перерабатывать большие объёмы бытовых стоков. При этом нужно учитывать производительность системы. В камере должен помещаться объём жидкости, который семья потребляет в течение 3 дней.

Колодец с доочисткой состоит из нескольких камер. Герметичные ёмкости служат для отстаивания нечистот. Причём осадок перерабатывается бактериями. После предварительной очистки жидкость подаётся в последнюю камеру и проникает оттуда в почву.

Обеспеченные владельцы загородных домов устанавливают станцию глубокой очистки. Устройство представляет собой колодец, оснащённый биореактором и фильтром. Сточные воды очищаются от патогенных микроорганизмов. В процессе работы станции происходит отделение органических соединений. Их можно использовать в качестве удобрения.

Стоимость автономной канализации для коттеджного посёлка

Стоимость автономной канализации для коттеджного поселка может значительно отличаться в зависимости от того, какой вариант обустройства вы выбрали. Мы уже писали выше, что общая система очистки на весь поселок обойдется дешевле – давайте считать (для простоты расчета возьмем станции только одного бренда – Топас, при этом соотношение цен на станции аналогичной мощности +- одинаково у всех брендов). Предположим, что в посёлке 30 домов, в каждом из которых могут проживать 5 человек, в таком случае необходимо установить септик Топас 150, или 30 септиков Топас 5 или, допустим, 10 септиков Топас 15 (если мы будем устанавливать 1 септик на 3 дома).

Станция Топас 150 стоит 1 063 800 рублей (для одного дома получится 1 063 800 / 30 = 35 460 рублей).
Станция Топас 15 стоит 175 230 рублей (для одного дома получится 175 230 / 3 = 58 410 рублей).
Станция Топас 5 стоит 92 610 рублей и эта сумма и будет для одного дома.

Конечно, помимо расчётов стоимости самой станции необходимо учесть цену её монтажа, а также подводящей магистрали (которая для посёлка, как вы помните, может требовать дополнительных элементов в виде переливных колодцев и насоса), но тем не менее цифры говорят сами за себя. Однозначно, дешевле всего канализация на посёлок, однако нам кажется, что очистное устройство на несколько домов позволит не только сэкономить средства при обустройстве, но и отказаться от ежемесячных платежей на обслуживание (при необходимости замены чего-либо всегда можно договориться, а ежемесячно платить не придется) и обеспечить количество стока, необходимое для эффективной работы станции.

Особенности септиков

Септики — это несколько резервуаров-камер, соединенных между собой переливными трубами. В каждой из камер происходит свой этап очистки. Его основа — брожение и разложение анаэробными бактериями (могут жить без кислорода), которые содержаться в отходах. Чем больше камер в септике, тем больше ступеней очистки, тем более чистой получается вода на выходе. Но более чем 50-60% без дополнительных мер по фильтрации удается получить очень редко.

Септики выпускаются из пластика, стекловолокна, бетона, очень редко — из нержавеющей стали. Камеры могут быть реализованы в одном корпусе, а могут быть раздельными. Для экономии средств часто строят септики своими руками. Чаще всего — сделают септик из бетонных колец, но строят и из кирпича или армированного бетона

Обратите внимание, что емкость должна быть абсолютно герметичной

При самостоятельном строительстве это очень важно

Основные свойства

Будем разбираться с особенностями работы септиков. Они такие:

На выходе из септика стоки очищены на 50-75%. Без дополнительной очистки сбрасывать их на рельеф, в водоемы или использовать для технических нужд (полива газона, мойки машины и т.п.) нельзя. Потому с выхода септика стоки подаются на поля/канавы фильтрации, в фильтрационные колодцы.
Кроме наличия стоков септику для работы ничего не требуется. Он энергонезависимы, их не требуется заселять бактериями. Они в достаточном количестве содержаться в отходах, которые поступают в резервуар. В септике они еще активно размножаются, так как тут создана для них оптимальная среда.
Бактерии, живущие в септике не нуждаются в ежедневной подкормке. Это идеальный вариант для временного проживания — для дач или загородных домов с «рваным» режимом активности. Они будут благополучно продолжать жизнедеятельность «без подкормки» в течение длительного времени.
При правильном расчете объема, септику не страшен увеличенный залповый сброс стоков. То есть, спуская воду и ванной, вы можете не переживать и спускать унитаз, пользоваться кранами и т.д.
Наличие большого количества дезинфицирующих и моющих средств не очень хорошо сказывается на бактериях. Так как объем камер велик, им сложно нанести ощутимый вред. При сбросе подобной активной химии часть бактерий погибнет, но большая часть останется. Так что разовые мощные поступления химии на качестве очистки не скажутся.

Основной недостаток данного способа очистки стоков из частного дома — необходимость доочистки. Необходимы еще средства на устройство дополнительных сооружений, но без них канализация для частного дома правильной не будет. Сбрасывать полуочищенные стоки на грунт нельзя. Они очень быстро попадут в воду и вернуться в ваш и соседские колодцы и скважины. Вам это радости и здоровья не принесет, а еще «благодарность» соседей вынести надо. Так что разбираемся, как доочищать стоки после септика.

Куда девать стоки

Обратите внимание на то, что в паре с септиком вы должны иметь устройство доочистки. В зависимости от грунтов это может быть фильтрационный колодец, фильтрующая канава или поле (подземное или насыпное). Только в этом случае очистка может считаться полной

Какой из типов фильтрующих элементов делать — зависит от типа грунтов и уровня подземных вод

Только в этом случае очистка может считаться полной. Какой из типов фильтрующих элементов делать — зависит от типа грунтов и уровня подземных вод.

Процесс и технология укладки

Укладка канализационных труб начинается с земляных работ – копки траншеи, затем идет монтаж трубопровода, а на последнем этапе происходит обратная засыпка грунта. Когда траншея выкопана рабочие должны нарезать и соединить всю систему канализационного трубопровода.

Процедура осуществляется в несколько этапов:

Монтаж начинается от места выхода трубы из здания.
Трубы укладываются вдоль траншеи, их раструбы должны быть направлены в противоположную от движения сточных вод сторону.
Для соединения трубопровода раструбы очищают и устанавливают резиновые уплотнительные кольца. На трубе ставят метку и замеряют уровень вхождения раструба в трубу. Для облегчения вхождения используют смазку. Чтобы компенсировать деформации, трубу вводят не до конца, оставляя зазор в 1 см.
Для поворотов используют отводы по 15 и 30 градусов.
Устанавливаются ревизионные колодцы – это нужно для предотвращения засоров и возможности их очистки.
Производят утепление, если это предусмотрено проектом.
Обратная засыпка траншеи происходит постепенно, сначала 10-15 см засыпают песком. Его уплотняют по краям трубы, но не трамбуют на самой трубе. Далее канализацию засыпают обычным грунтом без больших камней.

Схема монтажа канализации:

Во время прокладки обязательно предусматривают уклон трубы по направлению к септику. Чем ближе показатели уклона к нормам, тем лучше будет происходить движение сточных вод.

Можно ли уложить одновременно канализационные трубы и водопровод?

Иногда вместе с канализационной системой прокладывают водопроводные трубы. Делают это, если площадь участка не позволяет вырыть сразу несколько траншей рядом. В других ситуациях делать это не допускается.

Причины запрета одновременной прокладки:

между трубами должно быть расстояние;
водопроводные трубы должны быть утеплены;
обустройство магистрального водовода.

Возле магистрального водовода категорически нельзя прокладывать канализационную трубу. Возле него должна быть обустроена санитарно-защитная полоса. Но в частных домах часто прибегают к одновременной прокладке водопровода и канализации в одной траншее.

Это регламентируется СНиП, но при строительстве важно соблюсти нормы проекта. Например, можно выкопать одну траншею и проложить в ней две трубы

При этом расстояние между ними должно составлять не менее 1,5 метров. Следовательно, траншею нужно копать шириной минимум 2 метра, что достаточно много для небольших по площади участков.

Если все же было решено прокладывать 2 трубопровода рядом, то нужно позаботиться о том, чтоб канализационная труба имела уклон к септику не менее чем на 40 см. Сделать это сложно, так как для прокладки водопровода уклон не нужен. Из минусов и различий также выделяют глубину залегания трубы. Для сточных вод она должна быть не менее 2 метров, а для водовода глубина меньше.

Монтаж внешней части водоотведения в частных домах

Для внешнего водоотведения следует брать трубы повышенной жесткости, способные выдержать большой вес, со сниженной вероятностью повреждений. Эти трубы соединяют с помощью специальных колец и клея, разветвления делают муфтами, тройниками, отводами и прочими фитингами. Осуществлять прокладку следует ниже глубины, на которой может промерзнуть грунт.

Траншею копают вручную или при помощи спецтехники, она должна быть максимальной ровной и не превышать длину 20 м, иначе создавая нужный уклон, придется сильно заглубить трассу, создав неудобство доступа и ремонта при надобности.

Когда трубы необходимо провести через фундаменты, используются специальные гильзы, которые желательно запланировать и заложить еще на стадии заливки фундамента.

Конец трубы выводят в септик или отстойник выбранного типа.

9. Способ прокладки труб.

Их два. Выбирайте тот, что удобнее для вас.

• Открытый.

Все действия можно выполнить самостоятельно и не прибегать к посторонней помощи.

Нужно сделать траншеи и сделать весь необходимый монтаж.

В процессе может понадобиться спецтехника, и это, пожалуй, самое сложное.

Открытым способом можно воспользоваться тогда, когда присутствует много места. По сути надо иметь практически пустой участок, потому что даже деревья могут помешать.

Нужно очищать землю от камней и грамотно просчитать глубину. Позаботиться об утепление.

• Скрытый

При этом методе буром делается специальное отверстие. Такая скважина чаще всего имеет диаметр больше, чем диаметр трубопровода.

Процесс создания канализационной системы для частного дома

Если вы не имеете понятия, как провести канализацию в частном доме, то дальнейшая информация будет для вас крайне полезной. Но вы сразу должны понимать, что это недешевое мероприятием, требующее не только больших трудовых затрат, но и финансовых.

В первую очередь необходимо спланировать расположение трубопроводов, септика, а также выбрать материалы для них. Процесс будет состоять из разметки и земляных работ, монтажа труб под правильными уклонами, установки септика, соединения внутренней канализации частного дома с наружной. Более подробно об этом – в специальном разделе далее.

Свойства труб используемых для внешней канализации

Но перед тем как совершать покупку, давайте определимся, какими свойствами должны обладать канализационные трубы:

Высокой прочностью. Они должны выдерживать вес земли.
Приемлемой износоустойчивостью.
Быть устойчивыми к действиям различных микроорганизмов и чистящих реагентов.
Иметь стойкость к резким температурным колебаниям.
Обладать высококачественной гидроизоляцией.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
V – скорость прохождения сточных вод;
H – наполняемость трубы (высота потока);
D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

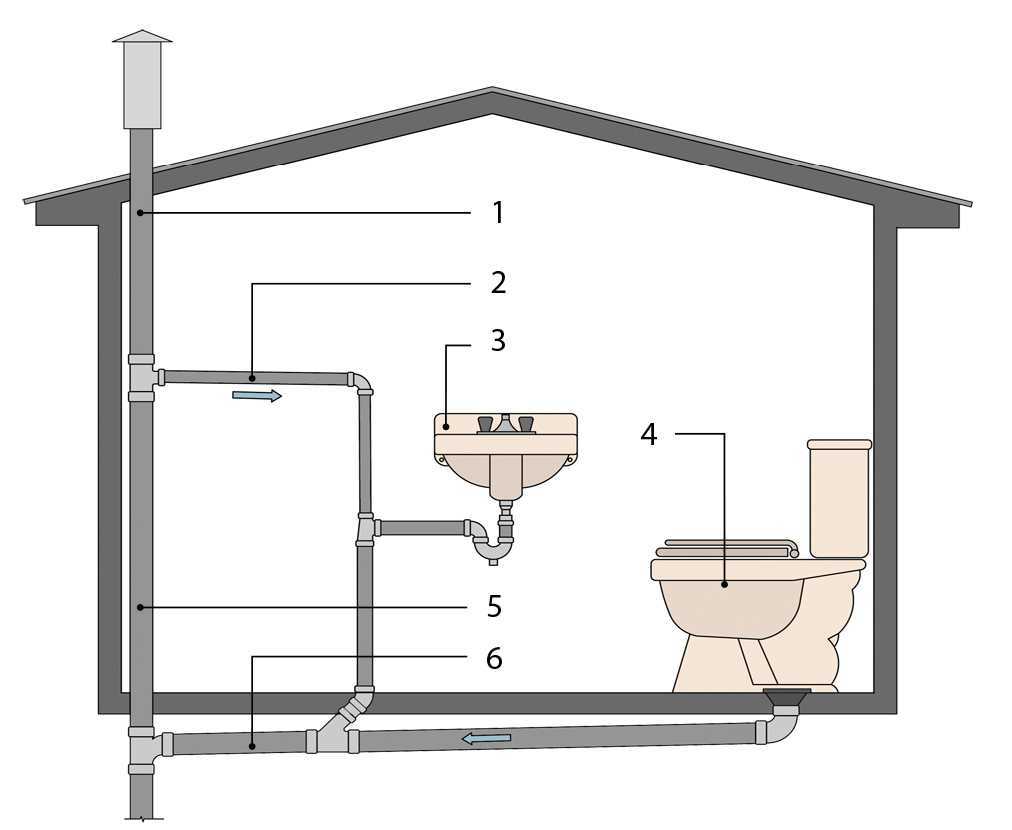

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза. Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

для водоотводных канав – 0,003;
для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Утепление канализационных труб

Утепление трубопровода необходимо, если вы проживаете в регионе с морозными зимами либо не хотите копать слишком глубокую траншею. Какие материалы используются в качестве утеплителя для малозаглубленной канализации:

стекловата;
минвата;
вспененный полистирол.

Чтобы на 100% быть уверенными в том, что система не промерзнет в условиях сурового климата, установите греющий кабель. У него есть специальный датчик, который сработает, если температура понизится до минимально допустимой. Дополнительные расходы быстро окупятся, ведь вам не придется ремонтировать канализацию, если она промерзнет. Кроме того, удастся сэкономить на проведении земляных работ: благодаря утеплению не потребуется рыть глубокие траншеи.

Получение необходимых документов и разрешений

Каждая сеть имеет владельца. Централизованная канализационная – тоже. Поэтому прежде нужно выяснить, кому она принадлежит, потому что именно с владельцем её придётся договариваться и сотрудничать. Это может быть, например, Водоканал, а может, иная организация. Для удобства владельца сети в статье будем именовать Водоканалом.

Выяснив владельца, нужно собрать и подготовить требуемые документы, произвести подготовительные работы на участке. Только после этого в присутствии представителя Водоканала производится законное подключение. В противном случае, за незаконную врезку полагаются штрафные санкции и разборка подсоединения за ваш счёт, плюс за 6 месяцев могут взять деньги за отведение стоков.

Если несанкционированное подключение к центральной канализации частного дома было проделано до приобретения его вами, следует обратиться к Водоканалу. Если подведение и врезка выполнены согласно нормативам, разбирать всё, возможно, не придётся. Подключение оформят, что обойдётся гораздо дешевле.

Для подачи заявления на подключение в службу Водоканала нужно:

Определить точное место подключения (врезки);
Составить для прокладки схему подводящей ветки трубопровода;
Подобрать для неё трубы.

Поэтому для начала нужно выяснить, к какому типу относится центральная канализационная сеть, к которой предстоит подключиться. Она может быть раздельная, когда бытовые и ливневые стоки идут каждый по своим трубопроводам. Может быть смешанной, когда стоки идут в одной трубе, нет необходимости врезки двух отдельных веток. От типа канализации зависит способ отведения вод с участка (в одной или в двух магистралях), а также возможность или невозможность отведения ливневых вод. Для раздельной системы разрешение для каждой из сетей оформляется отдельно (все бумаги и проект). В случае когда ливневые воды отвести в центральную сеть невозможно, их можно очистить и использовать на участке, например, для полива, стирки. Для сбора ливневых вод понадобится отдельный резервуар.

Поскольку все финансовые затраты на подведение стоков к месту врезки, а также работы по врезке ложатся на плечи самого застройщика (владельца участка), то разумно прежде сделать примерный подсчёт расходов, продумать все меры по его снижению. Возможно, удастся собрать среди соседей единомышленников, тогда расходы уменьшатся. Другой мерой может стать финансовое участие застройщика в проекте модернизации. При положительном решении Водоканала, часть работ будет оплачена организацией.

Чтобы не возникло трудностей, связанных с правами соседей, нужно предварительно согласовать с ними проведение строительных работ рядом с их участками. Согласие соседей должно быть зафиксировано (документ свободной формы со списком подписей).

Какие документы нужно подготовить

Прежде всего необходимо обратиться к геодезистам в компанию, занимающуюся геодезическими экспертизами, получить план участка со схемой канализации (обычно в масштабе 1:500).
С полученным планом, приложив копию паспорта, документ о владении собственностью, владелец обращается в Водоканал с заявлением.
Специалисты Водоканала должны выдать технические условия (ТУ) будущего подключения (срок ответа на заявление – 2 недели).
Необходима разработка проекта подключения, выполненного проектировщиком на основании ТУ и плана участка.
Согласование данного проекта специалистами: архитектором и экспертом Водоканала.
Выбор исполнителя – владельца недвижимости или организации, которая займётся непосредственно подключением ветви частного трубопровода к централизованной магистрали. Выбор исполнителя отображается в документе.
Если на территории, где будут проходить канализационная и ливневая ветки, имеются иные центральные сети, также понадобятся разрешения владельцев сетей на проведение работ в зоне их ответственности.

Уже из сказанного понятно, что понадобится точный проект, согласованный в нескольких инстанциях. Для большинства владельцев загородных участков или новостроек, проще обратиться для подготовки документации в компании, занимающиеся сбором и подготовкой документов. Это обходится недешево, однако, избавляет владельца участка от трат времени, ошибок.

Наружная часть канализации

Наружная часть системы

К наружному контуру бытовой канализации относится система трубопроводов, используемых для транспортировки сточных вод в направлении выгребной ямы или отстойника. Автономные отстойники также чаще всего включаются в комплексную систему очистных сооружений. Отметим, что транспортировка стоков может осуществляться на загородном участке двумя способами: самотёком (так называемая дренажная канализация) или же под напором, с помощью установленного в системе насоса.

Естественно, что при использовании дренажного варианта стока уровень выгребной ямы должен быть ниже уровня трассы прокладки трубопровода, который монтируется в этом случае с небольшим уклоном. Если вам больше подходит второй вариант доставки сточных отходов до отстойника (с помощью дополнительных насосов, создающих нужный напор стока) – вы можете размещать выгребную яму в любом удобном для вас месте.

Трасса проводки канализационных труб при этом ничем не ограничивается и может выбираться произвольно (исходя из удобства проведения земельных работ). Если вы не хотите иметь неприятностей, связанных с эксплуатацией вашей канализационной системы – постарайтесь прокладывать трубы таким образом, чтобы угол их изгиба был всегда более 90 градусов (что исключит возможность образования засоров в них). При выборе места расположения очистной ямы обязательно должно выполняться требование по её удалённости от жилого комплекса не менее чем на 6–7 метров.

Простейшим и наиболее распространённым вариантом автономного отстойника считается обычная выгребная яма. Принцип работы классической выгребной ямы достаточно прост и состоит в следующем. Нечистоты, которые поступают в отстойник по канализационным трубам, постепенно накапливаются в нём, после чего лёгкие фракции утилизируются за счёт просачивания в почву. После того как яма полностью заполнится тяжёлыми фракциями, их выкачивают из неё с помощью специальных механизмов (обычно для этих целей арендуются специальные автомобили местных служб ассенизации).
