Всё о том, как пользоваться перфоратором

Действия в различных режимах

Для сверления тумблер переводят в соответствующее положение. Включив двигатель на холостом ходу, прикладывают насадку к месту, где должно быть пробито отверстие. Чтобы контролировать скорость кручения сверла и насадки, используют специальный курок. Бурение происходит, если перевести перфоратор в другой режим. Обычно его обозначают картинкой, где показан молоток и сверло. Регулировка скорости при бурении проводится редко.

Подобную насадку крепят под необходимым углом по отношению к обрабатываемой поверхности. Чтобы задать нужное число ударов, а также их силу, курок прижимают с различным усилием

Такая работа, что немаловажно, требует определенной сноровки, и может не сразу получаться

Отдельные перфораторы можно использовать как шуруповерт. Необходимую информацию всегда указывают в инструкции к аппарату. Для закручивания шурупов или их выкручивания нужна специфическая насадка. Особого режима шуруповерта может и не быть, обычно вместо него используют программу «Сверление».

Отбить плитку перфоратором

Плитку следует штробить от краев к середине. Ее шов вставляется в зубило, при этом скорость должна увеличиваться. Иногда возникает потребность обрабатывать канавки, предназначенные для электропроводки и для размещения разводки коммуникационной. Частоту ударов следует регулировать за счет особенностей нажатий на курок. Такой же режим дробления можно использовать, применяя пику с широкой лопаткой для проделывания выбоин на плоскости бетона. Им пользуются, когда необходимо разрушить поверхность, и при демонтаже стен. Перфоратор нужно переводить в режим вращения (плюс удар) в случае работы с буром. Быстрота при бурении непосредственно связана с мощностью инструмента. Что касается хвостовика, тот смазывается перед установкой в патрон бура. Работать необходимо на небольшой скорости, последовательно ускоряясь на максимум.

Еще перфоратором пользуются в качестве подручного средства, когда закручивают шурупы. Необходима замена патрона быстрозажимным и смена режима в перфораторе: пусть вращение, исключающее удар, будет на возможно минимальной скорости. Ввинчивать шуруп следует, когда инструмент установлен перпендикулярно. Чтобы вывинчивать, нужно использовать реверс, переводя инструмент обратно. И не забывайте: давление не должно быть усиленным.

Бурение и сверление перфоратором

Перед началом работ устанавливается требуемый инструмент. Переключатель режима ставится в положение, отвечающее характеру выполняемой работы.

Схема устройства зажимного патрона.

Это позволит более точно позиционировать отверстие в начале работы и не позволит ему уйти в сторону от предполагаемой траектории.

При выполнении глубоких отверстий бур необходимо периодически вытаскивать и давать инструменту несколько секунд поработать на холостом ходу. В результате достигается решение двух задач: охлаждение рабочего элемента и очистка канала отверстия от пыли и крошек.

Если не вынимать перфоратор из отверстия, то ничего страшного не произойдет: работа все равно будет выполнена. Однако при таком режиме происходят повышенный износ и выход из строя как режущего инструмента, так и самого перфоратора.

Также иногда приходится наблюдать, как вместо воздушного охлаждения некоторые умельцы ставят рядом с рабочим местом баночку с водой и окунают туда каждый раз кончик бура, чтобы быстрее его охладить.

Экономия времени при этом получается весьма сомнительная. А вот рабочий ресурс твердосплавных напаек из-за резкого перепада температур в течение непродолжительного времени вырабатывается.

Установка рычага переключения режимов на перфораторе.

Очень удобным и полезным в работе элементом перфоратора является съемная регулируемая ручка-держатель. Ручку можно подстроить в положение, отвечающее индивидуальным анатомическим особенностям (все зависит от того, правша вы или левша).

На положение ручки будет влиять место проведения работы. Зачастую при работе приходится перестраиваться из-за близко расположенной стены, трубопроводов или мебели.

В некоторых случаях, например, при работе в труднодоступных местах, в стесненных условиях, рукоятку приходится снимать. Здесь, однако, надо учитывать, что наличие рукоятки позволяет прочно удерживать инструмент и ее удаление потребует больших усилий для выполнения работы.

Глубину отверстия можно ориентировочно определять при помощи штатного глубиномера (тонкого стержня со шкалой), закрепленного на ручке-держателе. Опорная площадка глубиномера выставляется вровень с кончиком бура или сверла. Затем стержень смещается на величину, равную глубине отверстия, и фиксируется в требуемом положении. Смещение контролируется по шкале, нанесенной на поверхности стержня. При выполнении отверстия подача инструмента будет физически ограничена выставленным положением глубиномера.

При помощи перфоратора можно демонтировать старую кафельную плитку.

При отсутствии такого штатного приспособления легко можно обойтись свернутой в несколько раз полоской малярного скотча, наклеенной на поверхности бура. Глубина отверстия будет совпадать с расстоянием от кончика инструмента до полоски. Точность в данном случае будет, конечно, весьма приблизительной, но вполне достаточной для установки анкера или дюбеля в стену.

Важным нюансом при работе с перфоратором является выбор устойчивой надежной рабочей позы. Это объясняется не только требованиями техники безопасности, но и законами физики. Без создания начального усилия на инструмент отверстие, особенно в камне или тяжелом железобетоне, просверлить практически невозможно. Инструмент своей отдачей будет фактически отодвигать человека, не углубляясь в материал. Поэтому желательно иметь точку упора при выполнении отверстий.

При работе в режиме сверления бур будет вращаться с небольшим осевым биением, что необходимо учитывать. Подобное же явление наблюдается и при установке патрона-переходника и использовании сверл по металлу и дереву.

Как правильно пользоваться инструментом в зависимости от режима

Чтобы удобно и правильно работать своим перфоратором по камню, по бетону и иным поверхностям, производителями было предусмотрено наличие сразу нескольких разных режимов работы. За переключение между режимами отвечает специальный тумблер на корпусе. Один режим выбирают, если нужно ровно и аккуратно просверлить нужное отверстие в стене используемым перфоратором. Другой режим подойдёт больше для разрушительного воздействия. К примеру, если нужно снять старую плитку или разбить пол из керамогранитных плит.

Если вы ещё плохо знакомы с тем, как правильно пользоваться многорежимным перфоратором, запомните, что у большинства современных моделей предусмотрено 3 режима работы. А именно:

• долбление;
• сверление;
• ударное сверление (сверление с ударом).

Режим сверления

Переключатель режимов устанавливают напротив изображения или же надписи «сверло».

Чтобы выполнить работы по сверлению, нужно установить соответствующие комплектующие с хвостовиком SDS. Это могут быть съёмные кулачковые патроны или свёрла, предназначенные для перфоратора.

Режим сверления используется, чтобы выполнить ровные и аккуратные отверстия в любых материалах.

Режим ударного сверления

Обозначается на переключателе в виде сверла и молотка.

Такой режим предназначен для того, чтобы пробурить отверстие в кирпичных, железобетонных, бетонных и других поверхностях. В этом случае рабочий элемент одновременно вращается и совершает возвратно-поступательные движения.

Если вы работаете по железобетону, то учтите, что можете попасть на арматуру. Это опасно для вас и для самого перфоратора. Так что для железобетона лучше сразу установить специальное сверло, отличающееся твердосплавной напайкой.

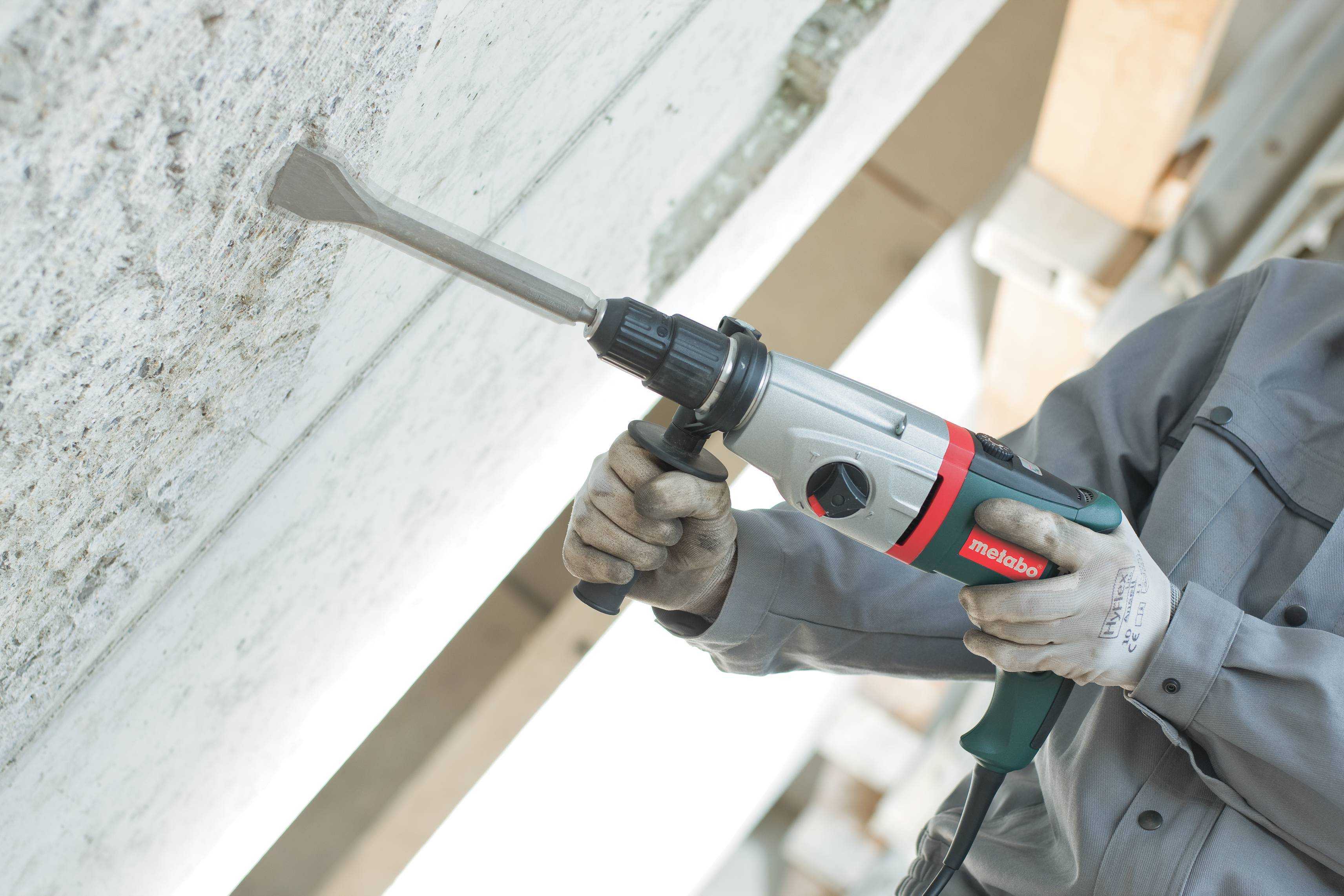

Режим долбления

В этом случае переключатель нужно выставить в режим молотка. При этом рабочий элемент вращаться не будет. Только возвратно-поступательные движения.

Такой режим подходит для штробления, проведения отбойных работ, а также при разрушении конструкции.

При долблении старайтесь максимально плотно и крепко удерживать перфоратор руками.

Для режима долбления существуют специальные насадки. Это лопатки, пики и долото.

Режим реверса

Реверс или реверсивное вращение позволяет изменить направление движения сверла или другого установленного рабочего инструмента в патроне. Если в обычном режиме сверло движется по часовой стрелке, то при включении реверса оно будет вращаться против.

Причём реверсивный режим может быть реализован по-разному, в зависимости от перфоратора.

В бюджетных перфораторах применяют элеткрореверс. Здесь якорь мотора вращается в обратную сторону. Минус в том, что при таком режиме щётки активно изнашиваются, а также тормозит якорь.

Профессиональные перфораторы применяют более сложный вариант. Это коробка передач, где направление можно переключить механическим способом, используя шестерни. Конструкция более надёжная. Но за такой режим реверса придётся прилично доплатить. Перфораторы этого типа заметно дороже.

Реверсивная функция помогает в ситуациях, когда бур застревает или заклинивает в отверстии. Включив обратный ход, извлечь инструмент будет намного проще.

Дополнительные режимы

На некоторых перфораторах встречаются и другие режимы работы устройства. Это уже зависит от конкретного производителя и модели.

Чаще всего в качестве дополнительного режима можно встретить поворот долота. С его помощью улучшается эффективность работ по долблению. Режим предусматривает, что долото будет проворачиваться на определённый градус, совершая каждый последующий удар.

Если есть иные режимы, они будут отображены на переключателе, а также подробно описаны в инструкции по эксплуатации.

Основные параметры выбора перфоратора для ремонтных работ

Для строительных работ, проводящихся внутри помещения, вполне достаточно приобрести перфоратор мощностью около 1000 Вт. Если потребуется сделать отверстие в несущей стене солидной толщины, лучше воспользоваться услугами специалистов, имеющих в своем арсенале мощный перфоратор. Использовать перфоратор большой мощности при сверлении отверстий небольшого диаметра, предназначенных для розеток и выключателей, не только нерентабельно, но и неудобно.

Устройство перфоратора.

Для комфортной работы требуется наличие в перфораторе главных режимов:

1. Простая дрель – применяется для сверления отверстий в стенах из дерева и с отделкой гипсокартоном. При использовании соответствующей насадки возможно применение перфоратора как строительного миксера.
2. Ударная дрель – сверлит отверстия в бетонных стенах.
3. Режим отбойного молотка – используется при работах по демонтажу покрытий и штроблении каналов в стенах для прокладывания различных видов коммуникаций.

Производители обычно комплектуют перфоратор специальным патроном. Его SDS-конструкция позволяет надежно закрепить в инструмент специальные насадки, имеющие утолщенный хвостовик с выемками. В минимальный набор входят:

• буры нескольких диаметров, предназначенные для отверстий в бетонных стенах;
• зубило-штык, с помощью которого выдалбливаются углубления небольшого размера;
• зубило-лопатка для штробления каналов;
• насадка в виде обычного патрона, с его помощью крепится стандартное сверло и миксерная насадка.

При покупке перфоратора обратите внимание на наличие дополнительного комплекта щеток. Такие насадки, как коронки различных диаметров, обычно приобретаются отдельно. С их помощью более удобно сверлить крупные отверстия в стенах из различных материалов

Необходимо знать, что для каждого из материалов используются специализированные виды сверел и коронок

С их помощью более удобно сверлить крупные отверстия в стенах из различных материалов. Необходимо знать, что для каждого из материалов используются специализированные виды сверел и коронок

Такие насадки, как коронки различных диаметров, обычно приобретаются отдельно. С их помощью более удобно сверлить крупные отверстия в стенах из различных материалов. Необходимо знать, что для каждого из материалов используются специализированные виды сверел и коронок.

При приобретении перфоратора лучше выбирать инструмент, имеющий съемную опорную рукоятку. Таким перфоратором можно удобно работать людям, у которых рабочая рука левая, так как рукоятку можно закрепить в удобном для них положении. Иногда ее может потребоваться развернуть для удобства, если к месту работы непросто подобраться.

Наиболее безопасным в работе перфоратором будет инструмент, в конструкции которого производители предусмотрели предохранительную муфту. Об ее предназначении будет рассказано немного позднее. Шнур питания должен быть достаточной длины (5-7 м), чтобы при работе можно было обойтись без удлинителя, а также иметь качественную изоляцию. Расположение элементов управления должно быть удобным.

Победитовая коронка для сверления

Это самые универсальные, и одновременно дешевые коронки. Дешевизна, в совокупности с достаточным рабочим ресурсом делают этот вид коронок самыми востребованными среди остальных видов, если речь идет о выполнении небольшого объема работы. Именно на нем мы и остановимся. Конструкция очень проста, отсюда и вытекает основной параметр — надежность

Главный элемент — «чашка», именно на нее стоит обращать внимание при покупке изделий. При смене коронок появляется возможность выбирать необходимую глубину сверления

Поэтому, если вам необходимо просверлить коронкой отверстие в глубину, то, лучше всего выбирать более массивные коронки. Есть специальные (профессиональные) коронки, они очень крепки, но и цена на них ожидаемо выше. Но, и простым бытовым инструментом можно производить очень точные пропилы, но соблюдать допустимые объемы работы, иначе велик риск раннего износа победитовой коронки.

Важно!

Победитовые коронки созданы исключительно для сухого бурения, и их не стоит поливать водой вообще. Материал не очень хорошо переносит резкие перепады температур. Также необходимо точно знать, есть ли в конструкции здания стальная арматура, если да, то работать необходимо крайне аккуратно, и более того, есть риск сломать коронку. Если вы уверены, что арматуры точно нет, то можно смело переходить ко второй части вашей работы, а именно непосредственному бурению.

Давайте будем исходить из того, что в доме все таки нет арматуры, и выбираем мы естественно победитовые коронки. Они очень дешевы (относительно), и идеально подходят для выполнения работ в мелких объемах.

Как работать перфоратором или увеличиваем жизнь инструмента

Разобравшись с принципом работы перфоратора, не составит большого труда, научится правильно им пользоваться. Чтобы увеличить эксплуатационные сроки рассматриваемого инструмента, рекомендуется выполнять следующие действия:

1. Всегда перед работой проверить исправность работы инструмента. Если возникают посторонние звуки или перебои в работе, то эксплуатировать неисправный инструмент запрещено. Это не только опасно для жизни, но еще и может привести к выходу из строя всего механизма инструмента
2. Обязательно смазывать хвостовики насадок, которые устанавливаются в патрон перфоратора
3. Держать инструмент строго под прямым углом к обрабатываемой поверхности при бурении бетона
4. Работать исключительно в защитной амуниции
5. Не браться голыми руками за насадку после окончания работ, так как буры нагреваются до температуры 80-90 градусов и более
6. После окончания работ нужно сложить инструмент в защитный чемодан
7. Работы выполнять исключительно исправными насадками, то есть они должны быть заточенными, а также не иметь дефектов, которые в процессе работы могут привести к тому, что бур или пика переломается на две части

Не стоит забывать о периодической диагностике редукторного узла, который нуждается в регулярной замене смазки. Только при правильном подходе к применению электроинструмента можно говорить о том, что он прослужит не только указанный гарантийный термин, но и в пять раз больше этого срока.

https://youtube.com/watch?v=O8P27gkBEJI%3F

Публикации по теме

Лобзик криво пилит как исправить поломку и где ее искать

Лазерный уровень как пользоваться уроки и обучение

Угловая дрель когда нужен инструмент

Паяльник для пайки труб — виды, выбор и как пользоваться инструментом

Антивибрационная система

Инструмент комплектуется и другими системами. Предусмотрены антивибрационные системы активного и пассивного типа. Чтобы устранить колебания, в первом случае используется амортизирующий механизм и противовес, дополнительно предполагающий наличие пружины. Именно на нее приходится нагрузка при отдаче. Дополнительно гасить вибрации удается и с помощью рукояти. При установке используют ее присоединение к внешней оболочке через шарнир, расположенный внизу, и пружину сверху. Для пассивных конфигураций характерно применение на корпусе резиновых прокладок, но необходимо учитывать, что эффективность подобных конструкций довольно мала.

Интересно узнать: «Нетрадиционное использование дрели — 4 интересных лайфхака»

Особенности сверления разной поверхности

Перфоратор используется для сверления различных материалов: металла, бетона, дерева, керамической плитки и пр. Каждый процесс обладает специфическими нюансами. Если их соблюдать, то работа будет выполнена качественно.

Металл

Металл – это твердый материал, плохо поддающийся механическому воздействию. Для работы с ним потребуются максимально прочные сверла. Причем экономить на покупке сверл нельзя, поскольку некачественная насадка может привести к разрушению металлической заготовки.

Большую сложность вызывает работа с тонкими металлическими листами. В процессе сверления стальные заготовки постоянно сдвигаются с места. Чтобы предотвратить это явление, листы следует закрепить в специальном устройстве.

Для создания ровного отверстия под металлический лист подкладывается резина. Благодаря резине не появятся рубцы при сверлении отверстия с большим диаметром. Если нарезается глухая резьба, то устранить попадание мусора можно путем заливки воска или парафина внутрь отверстия.

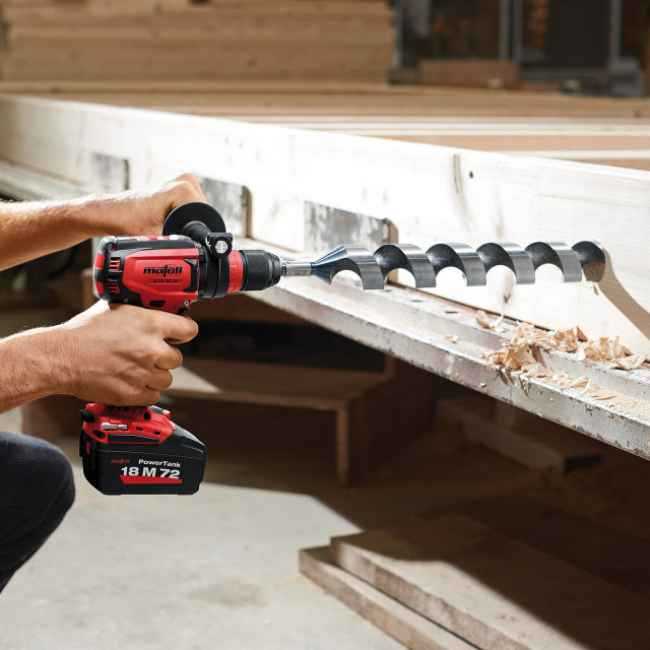

Дерево

По сравнению с металлом дерево легко поддается механическому воздействию. Несмотря на это, при работе с данным натуральным материалом также следует придерживаться ряда требований. В частности, к ним относятся:

• обязательная фиксация бревен;
• подкладывание обычного наждака при работе с небольшим куском древесины;
• оборачивание заготовки войлоком поспособствует удалению заусенцев, появившихся после сверления;
• на перфоратор нельзя сильно нажимать.

Стоит учесть, что существует несколько разновидностей деревянных покрытий. Обработка конкретного вида древесины будет происходить по-разному. Многие задаются вопросом, а можно ли перфоратором сверлить такое дерево, как фанера. Ведь она может расколоться.

В этом случае придется создать насадку, которая по внешнему виду будет напоминать картофелечистку. Для этого затачивается стальная трубка, которая и станет инструментом для проделывания отверстий в фанере.

Бетонная поверхность

Теперь поговорим о том, как сверлить перфоратором бетон. Наилучшей насадкой для инструмента является сверло, которое имеет победитовый наконечник.

Сам процесс сверления бетонной поверхности состоит из следующих этапов:

• намечается точка сверления;
• с помощью обычного сверла в этой точке делается маленькое углубление;
• устанавливается сверло необходимого размера;
• происходит окончательное сверление отверстия.

В процессе осуществления работы сверла периодически опускаются в воду. Это улучшит их прохождение в бетон. Чтобы избежать распространения большого количества пыли, на сверло одевается жестяная банка или коробка. Вся пыль при сверлении отверстия будет собираться в банке.

Если приходится пробивать перфоратором железобетонные плиты, то существует большая вероятность соприкосновения инструмента с арматурой. Эту проблему можно решить путем перемещения точки сверления по диагонали или немного вбок.

А как сверлить перфоратором стену, когда отверстие нужно сделать только в конкретной точке? В данном случае придется воспользоваться специальной насадкой и обычным сверлом. Победитовые сверла не предназначены для пробивки арматуры.

Керамическая плитка

Плитка является очень хрупким материалом. По этой причине для создания отверстий обычные сверла явно не подойдут. Нужно приобрести специальные изделия, которые обладают твердосплавными напайками. Благодаря напайкам уменьшается нагрузка на поверхность, что приводит к облегчению сверления керамического покрытия.

Маркером отмечается точка местонахождения отверстия. Если плитка еще не уложена, то метку делают на ее лицевой стороне. При сверлении приклеенного кафеля лучше воспользоваться сверлами, предназначенными для стекла.

Некоторые специалисты рекомендуют пользоваться монтажной сеткой, которую располагают между сверлом и кафелем. Она не допустит раскалывания плитки. После прохождения сверлом плитки на перфоратор надевается бур, с помощью которого можно делать ударные движения.

Особенности работы при сверлении различных материалов

Если отверстия сверлятся в материале, имеющем пористую и рыхлую структуру, во избежание его разрушения следует выполнять работу в безударном режиме. При необходимости просверлить отверстие в твердом материале следует использовать жидкостное охлаждение – специальную эмульсию, машинное масло.

При работе с твердыми материалами необходимо делать перерывы в работе – перфоратор должен периодически остывать. Если требуется просверлить отверстие большой глубины, сначала удобно использовать бур меньшей длины, а потом продолжить работу с помощью бура такого же диаметра, но более длинного.

Сверление бетонных конструкций требует особой осторожности. Практически всегда внутри них размещены каркасы, изготовленные из железной арматуры, поэтому существует вероятность попадания в нее сверла

При этом сверло может блокироваться, а перфоратор неожиданно вырваться из рук. Для предотвращения такой ситуации в современных моделях перфораторов предусмотрена установка предохранительной муфты.

С помощью предохранительной муфты предотвращаются негативные последствия блокировки сверла в арматуре. Однако этим устройством снабжены не все виды перфораторов. При отсутствии предохранительной муфты следует принять все меры, обеспечивающие безопасность работы – использовать при сверлении армированного бетона низкие обороты вращения механизма и сверлить без сильного нажима. Не следует слишком крепко держать ручки инструмента, чтобы при необходимости моментально его отпустить.

Какой вес прибора достаточно удобен?

Функция гашения перфоратора.

Выбор перфоратора, как и любого другого ручного прибора, во многом зависит от его веса. Чем меньше его вес, тем дольше вы можете работать с ним без перерывов. Некоторые приборы обладают таким внушительным весом, что ими не только невозможно долго работать, но даже тяжело просто поднять. От таких моделей откажитесь сразу.

Комфортной для использования в бытовых условиях можно назвать модель с весом от 2,6 до 3,3 кг. Минимальный возможный вес прибора — 2,2 кг, а максимальный может достигать 12 кг. Покупка такого перфоратора может быть оправдана только при необходимости в приборе высокой мощности, так как эти две величины тесно связаны между собой. Средними считаются инструменты с весом от 3 до 5 кг.

Насадки для перфоратора

Насадки для перфоратора различают по их назначению и способу крепления в патроне.

По назначению насадки делятся на инструмент для:

• сверления (свёрла);
• бурения (буры, коронки);
• долбления (долота, пики).

Оснастка для перфоратора: сверление, бурение и долбление

Тип хвостовика

Основным критерием выбора оснастки является тип её хвостовика. Тип, который подходит к выбранной модели перфоратора, указан в его инструкции.

Наиболее распространёнными на сегодняшний день являются хвостовики SDS-plus и SDS-max.

Таблица: виды хвостовиков для перфораторов

Тип хвостовика	Диаметр, мм	Применение
Хвостовик SDS-plus	10,0	Большинство перфораторов малой и средней мощности. Под хвостовик SDS-plus выпускается много различного режущего инструмента и насадок.
Хвостовик SDS-max	18,0	Профессиональное оборудование и перфораторы большой мощности.

Шнековые буры

В эффективности работы шнековых буров играет роль угол наклона рабочей канавки. Такие буры используют для изготовления отверстий большой глубины, они осуществляют эффективный пылеотвод и предназначены для интенсивной работы. Чем больше угол наклона канавки, тем больше скорость бурения и производительность работы. Эффективно использование буров с центрирующим шипом, они более ровно держат направление бурения и снижают нагрузку на руки и инструмент.

Бур для перфоратора с центрирующим шипом хорошо держит направление

Зубила

Существует три вида зубил для перфоратора:

• зубило;
• зубило-пика;
• канальное зубило.

Такое различие определяется типом выполняемых работ. Обычным зубилом разрушают штукатурку, демонтируют плитку и т. д. Зубилом-пикой штробят, проделывают отверстия в бетонных элементах строительных конструкций. Канальным зубилом выполняют работу по формированию прямых ровных каналов в бетонных поверхностях. Такой вид работ возникает при монтаже электрических сетей или водопровода.

Слева направо: зубило широкое, узкое, канальное, пика

Буровые коронки

Такой элемент оснастки, как буровая коронка, незаменим при выполнении работ по монтажу электрических, гидравлических и тепловых коммуникаций. Коронка позволяет высверливать отверстия большого диаметра в стенах для монтажа труб или кабелей.

С помощью буровой коронки в стене можно просверлить нишу для розетки

Насадка-миксер

Также перфоратор можно использовать в качестве миксера для подготовки строительных смесей. Для этого понадобится насадка-миксер.

Насадка-миксер для перфоратора замешивает строительные смеси

Если насадка имеет хвостовик SDS-plus, её устанавливают непосредственно в патрон. Венчик с шестигранным профилем следует закрепить в кулачковом патроне с хвостовиком SDS-plus, а патрон уже вставляется в перфоратор. Мощность перфоратора не уступает электродрели, а даже её превосходит, поэтому подготовить любую строительную смесь не составит труда.

Самостоятельная заточка бура

При эксплуатации сверла с твердосплавной напайкой (бура) оно изнашивается от ударов и трения. При этом напайка не успевает выработать свой ресурс до поломки бура. Особенно это заметно на инструменте большого диаметра. Это приводит к снижению производительности работ и лишним затратам на расходные материалы. Поэтому затачивать буры самостоятельно имеет смысл. Для этого нужно использовать заточной станок (наждак).

При самостоятельной заточке бура важно сохранять оригинальные углы, сделанные на заводе. Их величины: 30 градусов — передняя грань, 60 градусов — задняя

Для большей точности заточки изготавливают приспособление из уголка, которое фиксирует бур в нужном положении при его заточке.

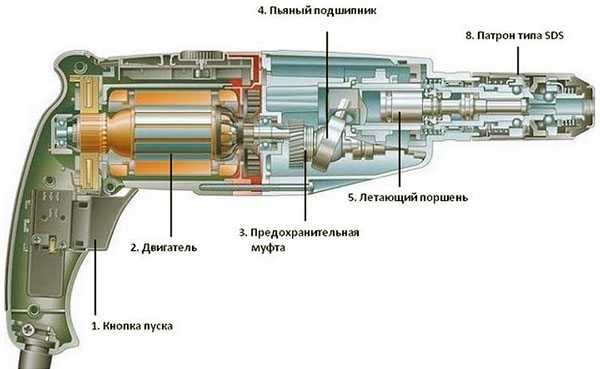

Из чего состоит перфоратор

На корпусе инструмента расположены органы управления, как можно увидеть на следующем фото:

Внутреннее устройство перфоратора нельзя понять без его разборки. В пластмассовом корпусе скрыты следующие основные узлы:

• электродвигатель;
• предохранительная муфта;
• «пьяный» подшипник;
• летающий поршень;
• патрон.

Принцип работы перфоратора состоит в превращении вращения электродвигателя в ударно-вращательное движение насадок. Электродвигатель приводит в действие весь остальной механизм перфоратора. Предохранительная муфта обеспечивает безопасность специалистов во время работы. Пьяный подшипник приводит в действие поршень, создавая ударное усилие, а патрон обеспечивает зажим насадок. Теперь поговорим подробнее о каждом из этих узлов.

Электродвигатель

Главные детали электродвигателя – статор и ротор.

Обмотки статора создают постоянное электромагнитное поле, внутри которого вращается ротор. На роторе располагается несколько обмоток. Выводы катушек подключены к контактам якоря. Одновременно в электрическую цепь включается одна из обмоток. Питание подается через графитовые щетки на контакты якоря. Переключением обмоток создается поле скольжения, за счет которого и происходит вращение ротора.

Электродвигатель в инструменте может иметь горизонтальное и вертикальное расположение. Горизонтальное обычно применяется в легких перфораторах, а модели средней и большой мощности оснащены вертикальным электродвигателем.

Работа электрической части перфоратора регулируется пусковым механизмом путем нажатия на клавишу на рукоятке.

Предохранительная муфта

Чтобы остановить вращение патрона, если заклинило рабочую насадку, в перфораторах устанавливается предохранительная муфта. Это необходимый элемент: без ее использования мощный инструмент выворачивает из рук, продолжение самостоятельного вращения перфоратора легко приводит к травмам рабочего. В перфораторах используют два основных типа устройства муфт: фрикционные или кулачковые.

1. При нормальных условиях работы инструмента диски фрикционной муфты плотно прижаты друг к другу — так передается усилие вращения на остальной механизм. При затруднении вращения диски проскальзывают, не перегружая электропривод.
2. В кулачковой муфте обе ее половины имеют скошенные выступы, входящие в пазы ответной части. Соединяются полумуфты пружиной определенной жесткости. Если усилие на ударном механизме превышает давление пружины, выступы выходят из пазов, расцепляя муфту. Во время этого раздается характерное трещание, за что кулачковую муфту часто называют трещоткой.

Ударный механизм

Ударный механизм в конструкциях перфораторов встречается двух типов:

• электромеханический;
• электропневматический.

Наибольшее распространение получил электропневматический вариант. «Пьяный» (качающийся) подшипник и поршень в совокупности составляют ударный механизм перфоратора.

При вращении основного вала качающийся подшипник совершает поступательные движения, передавая усилие на таран пневматического цилиндра. Воздух в цилиндре толкает поршень с бойком. Рабочая часть патрона подвергается ударам бойка, зажатый в патрон бур бьет по обрабатываемому материалу.

Патрон

Патрон для перфоратора устроен таким образом, чтобы у пользователя была возможность быстро сменить насадку, не делая длительных перерывов в работе. Речь идет о патронах двух основных типов:

• SDS-plus;
• SDS-max.

Хвостовик инструментов для патрона SDS-plus зажимается двумя стопорными шариками.

В патроны SDS-max зажимают инструменты с другими хвостовиками, обеспечивающими более надежное крепление.
