Гидрозатвор для канализации: принцип работы, виды, выбор, установка

Как выбрать трап

Расположение отводящего патрубка, т. е. тип присоединения. Для горизонтального устройства необходима высота 7–10 см, а при подсоединении вертикального трапа придется подыскать пространство высотой 14–19 см.
Диаметр канализационной трубы. Для типовой семейной бани чаще всего делается подвод диаметром 5 см. В больших банях с интенсивной эксплуатацией рекомендуются трубы диаметром 10 см.
Пропускная способность. Этот параметр напрямую связан с предыдущей характеристикой. Так при использовании трубы 10 см скорость слива воды превышает 2,3 л/с.
Внешний вид. В настоящее время предлагается огромный ассортимент трапов с различным дизайнерским оформлением. По конфигурации накладной решетки выделяется 3 основных разновидности – круглые, прямоугольные (квадратные) и угловые. Последний вариант обычно используется, когда сток расположен в самом углу помещения. Здесь он будет практически незаметен. Дизайн трапов подчеркивает рисунок расположение щелей или отверстий на решетке. Цвет изделия надо подбирать так, чтобы он гармонировал с напольным покрытием.
Не менее важны размеры устройства. При выборе учитывается диаметр сливного отверстия и трубы канализации, величина пространства под полом. Трап должен прочно устанавливаться в отверстии.

Предлагаем ознакомиться Как и чем отмыть кафель в ванной от налета в домашних условиях чтобы блестела

Устройства делаются из металла или пластика, а также могут использоваться комбинированные конструкции. Наибольшей прочностью обладают металлические трапы, но с учетом банных условий подойдет нержавеющая сталь, алюминий или медные сплавы. Они значительно дороже пластиковых трапов, что и объясняет популярность последних. Комбинированные устройства имеют металлический корпус, а сифон и накладная решетка могут изготавливаться из пластика и дерева.

Гидрозатвор на канализацию для бани

Проблем с системой отведения воды может быть достаточно много. Чаще всего приходится переделывать или дорабатывать имеющийся слив по двум причинам:

В помещении бани регулярно появляется запах канализации, который невозможно устранить проветриванием и санитарной обработкой;
Сильфон или слив не обладает достаточной пропускной способностью, поэтому вода в бане сходит очень медленно, что раздражает и гостей, и особенно хозяев. Вместо отдыха после парилки приходится бесполезно тратить время и ожидать, пока вода полностью уйдет через систему слива.

Важно! Это может быть признаком образования пробки в сливе или возникновения такого неприятного явления, как обратный подпор в канализации бани. Иногда попытки ускорить сток воды с помощью ершей или тросовых щеток приводят к разгерметизации слива и даже обрыву уплотнения сильфона

Даже если вода ушла, все равно нужно провести ревизию слива, иначе пробка будет возникать с завидной периодичностью.

Основное назначение гидрозатвора

Система запирания отвода в канализацию используется в первую очередь для надежного отсечения внутреннего пространства отводящих труб от атмосферы бани. В противном случае выделяющиеся из стоков запахи и газы будут легко прорываться внутрь моечного и парильного отделения бани.

Вторым предназначением затвора слива является блокировка сброшенных в канализацию сточных вод. Сильфон или любой другой вид клапана запирает грязную воду и не дает ей подниматься внутрь бани через отверстие для слива в полу.

Принцип работы

Если не сильно углубляться в детали, и более простыми словами объяснить принцип действия, тогда выглядит он следующим образом. Использованная вода, находящаяся в мойке или раковине, проходит через выпуск водовода, попадает в колбу, проходит через патрубки-отстойники, и попадает в канализационные стоки.

При условии, что монтажные работы были проведены правильно, в приспособлении происходит образование водяного затвора, препятствующего попаданию неприятного запаха из канализации в жилое помещение. Возникновение неприятных запахов возможно, если сантехникой не пользовались на протяжении определенного времени. Однако они легко устраняются при смыве воды в унитазе или раковине.

При сборке конструкции обязательно все ее части соединять резиновыми конусными прокладками. Именно они отвечают за качество проделанных работ, и противодействуют протечкам. Каждая прокладка должна обладать эластичностью, при этом для ее одевания на трубу нужно приложить незначительные усилия. В случае монтажа с некачественной прокладкой, не исключена вероятность разъединения колбы изделия с трубкой, к которой она фиксируется с ее помощью.

Почему гидрозатвор нужен в бане

Независимо от размера бани важным моментом является организация отвода воды. Излишне скопившаяся вода может привести к разжижению грунта, вследствие чего начнут разрушаться конструкции сооружения – фундамент или стены. Важным элементом слива является гидрозатвор для бани, который устанавливается в случае организации водоотведения в систему канализации. Если этого не сделать, то неприятные запахи и газы будут проникать в помещение и не только доставлять дискомфорт, но и повысят опасность возникновения возгорания.

Теперь вы знаете, что такое гидрозатвор и почему необходимо его использовать на всех сантехнических приборах в доме

Важно правильно подобрать устройства для каждой конкретной ситуации. Кроме того, регулярные меры профилактики и прочистки системы увеличат срок эксплуатации водяного затвора

Сухой гидрозатвор

Оказывается, в сифоне может и не быть воды, создающей блокпост для запахов, и вместо нее используют другие виды заслонов. Сухих гидрозатворов насчитывается несколько. Например:

Используется пружинная мембрана. Ее держит спираль до тех пор, пока вода не заполняет пространство, и не вынуждает подниматься перекрытие, освобождая путь для слива.
Шарик, превышающий диаметральную окружность трубы. Пластиковый предмет умудряется перекрывать поток воздуха до того времени, пока увеличивающийся уровень воды не вынесет его на поверхность.
Маятниковый затвор. Под влиянием гравитационного притяжения механизм всегда готов к закрытию.
Инновационное достижение — клеточная память материала. Суть метода — подвижная трубка стремится к начальному эталонному состоянию. Интересно то, что перечисленные варианты, кроме поплавка, объединились в составе «сухих» затворов компании Макалпайн. Технологии совместили функцию обратного клапана и принцип гидрозатвора.

Как устроен и для чего нужен

Сифон для умывальника или раковины одновременно решает несколько задач:

соединяет канализационную трубу и сантехнический прибор, при этом обеспечивается плавный переход, что позволяет избежать засорения в области колена трубопровода, нужное положение коммуникаций на данном участке выставляется с помощью гофры;
снижается риск попадания отходов или прочих загрязнений в систему канализации, для этого предназначена сетка, расположенная в горловине устройства;
если интересно, для чего нужен сифон, следует учесть еще и его возможность задерживать неприятные запахи из канализации, требуемый эффект обеспечивается благодаря способности устройства задерживать воду в нижней части узла.

Конструкцией предусмотрен отводной патрубок, подключаемый к сливу, который, в свою очередь, может быть выполнен в виде прямой или гофрированной трубки. В зависимости от разновидности устанавливается непосредственно сифон либо же обустраивается колено без колбы (на участке между раковиной и канализационной трубой располагается изогнутая трубка). Оба варианта одинаково эффективны.

Принцип работы сифона основан на способности пропускать воду в одном направлении, а одновременно задерживать неприятные запахи, которые образуются в системе канализации вследствие размножения микроорганизмов. Данный результат достигается не только за счет обустройства слива для кухонной мойки (реализуется функция гидрозатвора), но и благодаря использованию обратного клапана. В каждом из случаев работает сифон одинаково эффективно, однако отличаются такие узлы по устройству.

Как установить

На любой сифон, приобретенный в торговой сети, имеется инструкция по эксплуатации, где подробно указан порядок его сборки по нарисованной схеме, поэтому подробное описание процесса соединения различных деталей не имеет смысла. Установка стандартного сифона (рис. 13) в ванну состоит из следующих этапов:

На полу, согласно инструкции, соединяют элементы U-образного отстойника, вкручивают крышку ревизии и патрубок, который крепится к днищу ванны.

Далее помещают в сливное отверстие ванны прокладку, подставляют снизу собранный узел и прикручивают его винтом, вставленным в металлическую чашечку с отверстиями, с другой стороны. При этом не следует прилагать слишком больших усилий при вращении во избежание срыва резьбы.
Вставляют снаружи в переливное отверстие вверху ванны патрубок с чашечкой и резиновой прокладкой, прикручивают его с другой стороны винтом через металлическую круглую решетку.
Далее соединяют выходные патрубки переливной чаши и нижнего узла сифона двухсторонней гофрой, для этого помещают на ее концы конусообразные кольца и прикручивают гофру накидными гайками, прижимая широкий край прокладок.
Вставляют в выходное отверстие сифонного узла гофру с конусообразным кольцом и прижимают ее накидной гайкой. Второй конец гофры заводят в канализационную трубу.

Рис. 13 Сифон под ванну – схема сборки

Затворы в канализационной системе — основной способ избавления от неприятных запахов из труб. Для их устройства в торговой сети реализуют различного вида сифоны. Каждое изделие предназначено для эксплуатации в определенном типе сантехнических приборов, поэтому потребителю остается приобрести элемент по назначению, собрать и установить его согласно прилагаемой инструкции.

Принцип действия сифонов с сухим гидрозатвором

Различают вертикальную и горизонтальные конструкции, при этом принцип действия у них абсолютно одинаковый. Он базируется на том, что сам сифон имеет форму трубки, где с одной стороны расположена горловина крепления к раковине, а с другой стороны стоит специальная мембрана, которая не пропускает канализационные воды и запахи обратно. Когда раковиной не пользуются, мембранный клапан закрыт, в случае, когда открывают воду, клапан открывается, и вода спокойно уходит в канализацию, нигде не встречая преград. Это, в свою очередь, способствует избеганию накопления мусора в каком-то определенном месте, в результате чего со временем может образоваться пробка.

Так как вода не задерживается в сифоне, то при использовании его на дачных участках можно не бояться того, что после зимнего отсутствия на даче придется долго сливать воду, чтобы убрать неприятный запах застоявшейся воды. А также можно не переживать, что без отопления сифон такой конструкции замерзнет в ваше отсутствие.

Однако такая новинка еще не получила большого признания в нашей стране, так как она только начинает завоевывать рынок, и при этом многие люди побаиваются, что такая система будет не очень надежной, в результате чего ее придется значительно чаще менять.

Гидрозатвор: это обязательный элемент сантехнического оборудования

Первым делом следует разобраться, что такое затвор. Элемент представлен трубой с изгибами, которая имеет определенную форму. Она может быть дополнительно оснащена динамическими или тупиковыми приспособлениями. В нижнем колене сифона постоянно располагается водяная пробка, которая при длительном неиспользовании системы может улетучиться, что приведет к проникновению в помещение неприятных запахов из канализационной сети.

Для корректной работы гидрозатвора в его полости постоянно должна быть вода

При активной эксплуатации сантехнического оборудования запас жидкости постоянно обновляется, успешно сдерживая дурно пахнущие вещества. Сточные воды при сливе беспрепятственно проходят сквозь сифон, что исключает вероятность засорения системы.

Для чего нужен гидрозатвор? Сифон осуществляет блокировку гидравлических ударов, что в значительной степени снижает нагрузку на канализационные трубы и устройства. Он также защищает жилые помещения от проникновения неприятных запахов из сточной системы.

Гидравлический затвор редко находится внутри определенного сантехнического устройства, такого как унитаз или писсуар. Преимущественно он монтируется к приспособлению. В жилом доме не устанавливается умывальник, ванна, душевая кабина или унитаз без гидрозатвора.

Гидравлический затвор может быть внутри сантехнического устройства, но преимущественно он монтируется отдельно

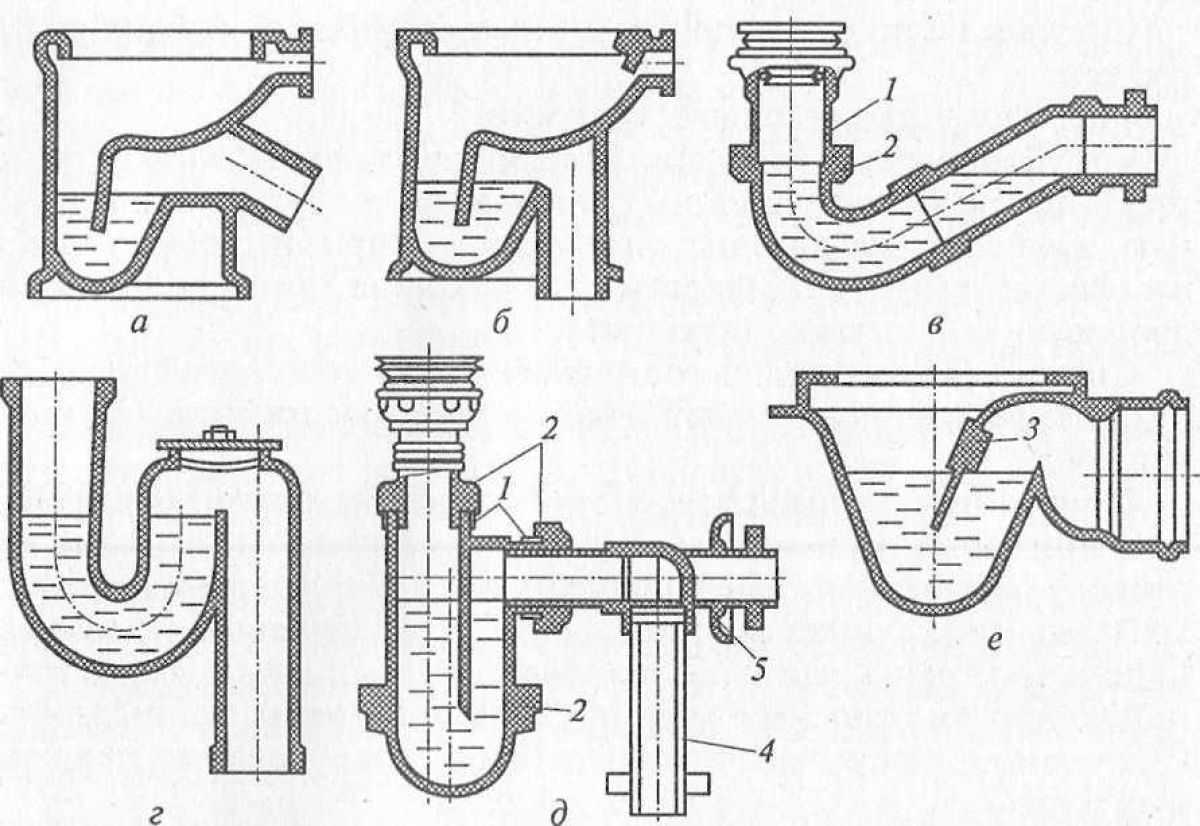

Виды

Сооружение для создания гидрозатвора называется сифон, оно может иметь разную конструкцию. Чаще всего, используются:

Бутылочные – универсальный вариант, подходит для сантехники любого типа;
Трубчатые – гладкие или гофрированные, используются для кухонных моек и умывальников;
Трапы – специальный тип сифона, применяемый в душевых кабинах, а также в моечных помещениях бань.

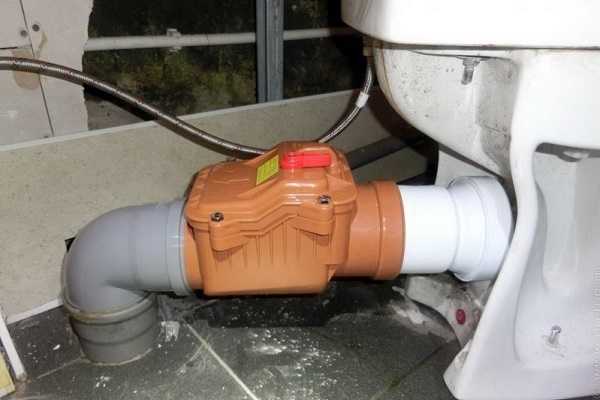

Кроме того, существуют сухие сифоны, в которых вместо водяной пробки используется мембрана, выполняющая функции обратного клапана. Такой затвор хорош тем, что он сдержит движение не только газов, но и жидкости.

Применение такого оборудования особенно рекомендуется в квартирах, расположенных на нижних этажах многоэтажных домов. Оно предотвратит вытекание стоков, поступающих из верхних квартир через сантехнику при образовании засора в канализационной трубе. Разберемся, какие виды сифонов существуют и какие особенности установки этого элемента канализации своими руками существуют.

Бутылочный

Бутылочный сифон часто используется для сборки канализационных систем. Устройство имеет специфическую форму, состоит устройство из отстойника и колбы. В нижней части сифона постоянно находится вода, создающая гидрозатвор.

Для присоединения одновременно двух сливов может использоваться унифицированный сифон бутылочного типа. Этот вариант имеет изогнутую трубу, которая соединяется с тройником с подключенными отводами от элементов сантехники.

Выбирать сифон нужно с учетом его пропускной способности. Чем больше элементов планируется подключить к сифону, тем более производительной должна быть модель. Основным преимуществом данной модели является то, что его можно легко прочистить, не отсоединяя сифон от раковины.

Наличие отстойника в сифоне позволяет спасти ценные вещи (например, украшения), которые по ошибке могут попасть в систему канализации. Кроме того, сифон бутылочного типа имеет жесткую конструкцию, поэтому он будет служить дольше, чем модели из гофрированной трубы.

Трубчатые

Сифон изготавливается из гладкой или гофрированной трубы, которые изгибаются так, чтобы образовалась своеобразная «петля», расположенная ниже основной трубы по уровню. В этой «петле» и будет находиться водяная пробка.

Гладкие трубчатые сифоны используются редко, так как обычную трубу сложно изогнуть, кроме того, такая модель занимает много места. Поэтому в большинстве случаев для изготовления сифона применяется гофрированная труба. Трубу из гофры легко изогнуть в нужном направлении, готовый сифон занимает минимум места. Вариант обладает следующими преимуществами:

легко собрать самостоятельно;
модель имеет универсальное назначение, её можно устанавливать с любым элементом сантехники, в том числе и с унитазом. В последнем случае используется гофрированная труба диаметром 110 мм;

при необходимости можно легко отрегулировать длину петли сифона, даже если система уже установлена и подключена;
можно снимать и перемещать (на небольшие расстояния) раковину, не отсоединяя от неё сифон.

Трап

По сравнению с обычным сифоном, трап имеет более сложную конструкцию. Устанавливается этот элемент в поддоне душевой кабины или непосредственно в напольном покрытии. Полный комплекс работ по установке трапа:

подключение трапа к отводу канализации;
выполнение тепло- и гидроизоляции;
изготовление бетонной стяжки с уклоном в сторону трапа;
укладка влагостойкого покрытия.

Если обычный сифон должен обеспечить только отведение воды, то трап выполняет дополнительные функции:

обеспечивает герметичность соединения с полом;
обеспечивает предварительную фильтрацию, не допуская попадания в трубу крупных загрязнений.

Кроме того, трап, как и обычный сифон, создает гидрозатвор, что препятствует проникновению неприятного запаха в помещение.

Сухой гидрозатвор

Используется пружинная мембрана. Ее держит спираль до тех пор, пока вода не заполняет пространство, и не вынуждает подниматься перекрытие, освобождая путь для слива.
Шарик, превышающий диаметральную окружность трубы. Пластиковый предмет умудряется перекрывать поток воздуха до того времени, пока увеличивающийся уровень воды не вынесет его на поверхность.
Маятниковый затвор. Под влиянием гравитационного притяжения механизм всегда готов к закрытию.
Инновационное достижение — клеточная память материала. Суть метода — подвижная трубка стремится к начальному эталонному состоянию. Интересно то, что перечисленные варианты, кроме поплавка, объединились в составе «сухих» затворов компании Макалпайн. Технологии совместили функцию обратного клапана и принцип гидрозатвора.

Какие бывают сифоны?

Для максимально полного удовлетворения различных нужд владельцев помещений, специалисты разработали несколько видов гидрозатворов.

Коленные

Главный внешний признак – характерная подковообразная форма. Она гарантирует конструкции большую прочность, позволяющую выдерживать значительное давление в трубах. Лучше всего подходят коленные гидрозатвора для оснащения канализации ванных и туалетов.

Раньше сифоны для канализации производились из чугуна и даже бронзы. Сейчас же практически всегда их создают из полипропилена. Он легок, дешев и удобен при монтаже. Пластиковые сифоны могут быть как единой конструкции, так и состоящими из многих деталей. Первые при необходимости ремонта снимают полностью. Вторые могут, если нужно, собираться по-разному, в разном составе комплектующих, чтобы добиться нужных формы и объема проводимой воды. Разные части системы можно жестко скрепить с помощью накладных гаек и хомутов.

У коленных гидрозатворов для канализации 2 перегиба, один из которых находится ниже другого на 5-6 см. Системы удобны в плане многолетней эксплуатации. Их можно чистить, как с помощью специальных средств или гибкого тросика, так и путем легкого демонтажа. Большинство современных моделей снабжены дополнительными впусками, к которым можно подключать шланги от стиральных или посудомоечных машин.

Бутылочные

Идеальные сифоны для оснащения канализации кухонных раковин, используемых преимущественно для мытья посуды. Особенности конструкции позволяют не только препятствовать попадания в воздух запахов, но и помогают задерживать частички пищи, попавшие в слив. Они не попадают в основную часть канализации, поэтому не возникает засоров.

Сифоны рассматриваемого типа наряду с трубами имеют еще и дополнительный элемент – контейнер для сбора отходов. Так называемую “бутылку”. Он располагается ниже основной трубы, поэтому, если появится необходимость, можно сравнительно легко с ним работать.

Бутылочный сифон несомненно, очень удобен. Однако, его особенности не позволяют выдерживать сильные напоры воды. Поэтому такой гидрозатвор пригоден только для установки на кухне. Туалет или ванная не подходят для его применения.

Когда частички пищи, смытые в канализацию, переполняют отстойник-бутылку и перекрывают трубу для воды, приходит пора чистки системы. Она производится предельно просто. Стоит открутить накладную гайку, удерживающую на месте контейнер, вытряхнуть из него мусор и снова прикрутить.

Отличительные черты бутылочных гидравлических затворов

Бутылочные приспособления чаще всего устанавливают на кухнях под мойками. Чтобы разобраться, как работает гидрозатвор, следует изучить его конструкцию. Изделие устроено таким образом, что частицы пищевых отходов задерживаются, предотвращая засорение системы с целью сохранения ее хороших эксплуатационных качеств. Одновременно такой затвор выполняет основную функцию, которая заключается в удержании неприятных запахов и исключении вероятности попадания их в помещение.

Бутылочный гидрозатвор состоит из труб и дополнительного элемента в форме бутылки, который является своеобразным контейнером для сбора пищевых отходов. Данная емкость располагается ниже уровня сливной трубы, это предоставляет свободный доступ к элементу. В контейнер входит сливная вертикальная труба, соединенная с мойкой, из боковой его части выведен патрубок для подключения к канализационной сети.

Бутылочные сифоны изготавливаются из полипропилена, однако в вопросе прочности уступают коленным аналогам. Это связано с тем, что соединение всех элементов может не выдержать сильного напора воды. Однако для эксплуатации на кухне бутылочный сифон подходит больше всего. Положительный момент также заключается в более низкой цене гидрозатвора для канализации 110 мм, которая составляет в среднем 250 руб.

Благодаря своему строению бутылочный гидрозатвор больше всего подходит для эксплуатации на кухне

Для нормальной эксплуатации устройства его необходимо периодически чистить, поскольку в полости емкости скапливаются остатки пищевых отходов, предотвращая свободный поток сливной воды. Чтобы очистить емкость, ее следует снять. Для этого откручивается накладная гайка, из контейнера вытряхивается весь мусор. Затем следует тщательно вымыть емкость изнутри при помощи моющих средств и горячей воды. После этого устройство устанавливается на прежнее место. Гайка плотно затягивается, чтобы исключить подтекание воды.

Цена ↑

На ценообразование влияет множество факторов:

использование разных материалов для изготовления однотипных конструкций гидрозатворов;
габаритные размеры и конструктивная сложность, а также наличие специализированных деталей или материалов;
собственные трудозатраты и объемы производства, непосредственно влияющие на получение желаемой прибыли;
популярность бренда производителя сантехнического оборудования, влияющая не только на образование цены на продукцию, но и частично свидетельствующая о качестве товара.

Хотя, несмотря на подобную зависимость, можно отметить, что существует целый ряд малоизвестных компаний-производителей, качество продукции которых ничуть не уступает именитым моделям, а вот цена на такие изделия может оказаться значительно ниже.

несмотря на внешнее сходство конструкций, цена гидрозатвора для канализации типовых моделей может существенно отличаться из-за внесения собственных конструктивных доработок.

И все же, несмотря на столь проблематичное ценообразование можно выделить «разумные» колебания цены гидрозатвора для канализации по регионам РФ (на примере отдельных популярных позиций):

Город закупки	Сифон для умывальника бутылочный 1″1/4Х40/50 вып с гофр. нерж/сетка А3202 (руб.)	Сифон для мойки гофрированный 1.5Х40мм-800мм GS1040 (руб.)	Гофросифон (руб.)	Обвязка для ванн поворотная белая (СП) ПА (руб.)	Е255 Обвязка на ванну «АНИ» с вып. И переливом регул. С гиб. тр. 40Х50 (руб.)
Москва и область	93-100	48-60	50-60	44-50	294-320
Ростов-на Дону	85-90	45-50	55-63	40-45	270-285
Челябинская область	90-93	50-60	50-60	40-48	275-290
Тюмень	97-105	50-55	50-55	45-50	290-330
Новосибирск	95-102	48-55	50-58	43-52	300-320

Чтобы создать правильную канализационную систему с надежным гидрозатвором, необходимо учитывать все выше перечисленные факторы и особенности разнотипных гидрозатворов.

Принцип работы гидрозатвора

В каком бы месте канализационной сети не размещался гидравлический затвор, его назначение остается одинаковым:

блокировать гидроудары для снижения нагрузки на канализационные устройства и трубы;
предотвращать проникновение неприятных специфических запахов в жилые помещения.

Если гидрозатвор (или сифон) подобран верно, в доме царит благоприятная атмосфера, а канализационная сеть долгое время обходится без ремонта.

Конструкции гидрозатворов разных видов отличаются, однако все они так или иначе представляют собой трубы с изгибами определенной формы, порой оснащенные дополнительными тупиковыми или динамическими приспособлениями.

Одно из важнейших условий функционирования гидрозатвора – постоянное присутствие в его полости воды, которая играет роль преграды против проникновения наружу газов и неприятного запаха

Заслон из воды находится в сифоне постоянно. Если долго не пользоваться устройством (кухонной раковиной или унитазом), вода будет испаряться, и со временем все-таки появится неприятный запах канализации в санузле или кухне.

Это же случится, когда после долгого отсутствия вы впервые произведете смыв. Но при постоянном пользовании объем воды в гидрозатворе постоянно обновляется, что препятствует застаиванию, соответственно, и появлению неприятного «аромата».

Конструктивные особенности гидрозатворов напрямую связаны с их назначением. Например, для унитазов характерна следующая конструкция: слив прямой, а выход, ведущий к канализационной трубе, – под наклоном

Все устройства канализации связаны между собой. Например, правильная организация фанового стояка предотвращает срыв затвора – явление, когда вода не задерживается в гидрозатворе, а сразу уходит в трубу. В этом случае сантехническое устройство лишается защитного барьера, и неприятные запахи поступают наружу – прямо в квартиру.
