Фрезы по дереву: общие сведения, типы фрез и рекомендации по выбору

Кромочные фрезы

В большинстве случаев кромочные фрезы имеют упорный подшипник. Благодаря ему появляется возможность вести инструмент по шаблону, обрабатывая кромки и ребра заготовок.

Полустержневые

Инструмент создает выступы полукруглой формы на кромках заготовок.

Если использовать полустержневую фрезу в паре с калевочной или галтельной, то можно изготавливать шарнирные соединения. Также полустержневым инструментом изготавливают стержни круглого сечения. В этом случае заготовка обрабатывается с обеих сторон.

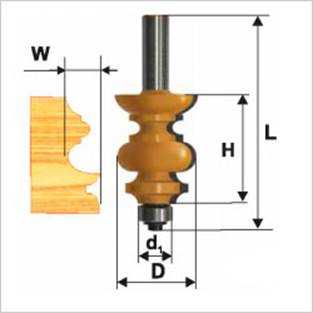

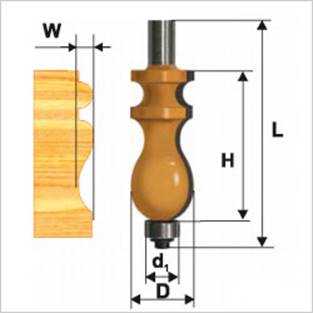

Фигурные

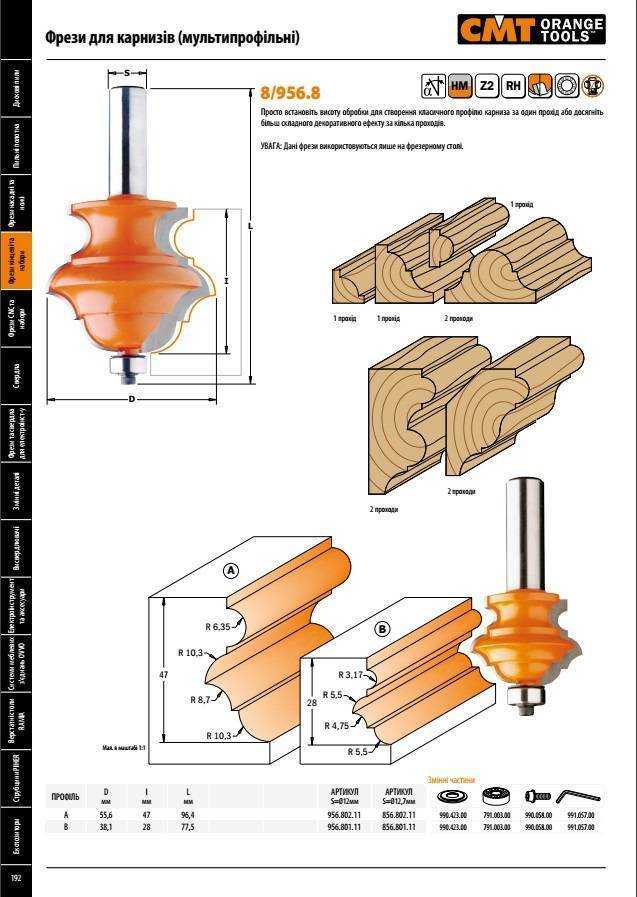

Данные фигурные фрезы еще называют мультипрофильными. В зависимости от задач мастер может использовать часть профиля оснастки или задействовать его полностью. Во втором случае потребуется устанавливать инструмент в агрегат, который имеет мощность не менее 1600 Вт.

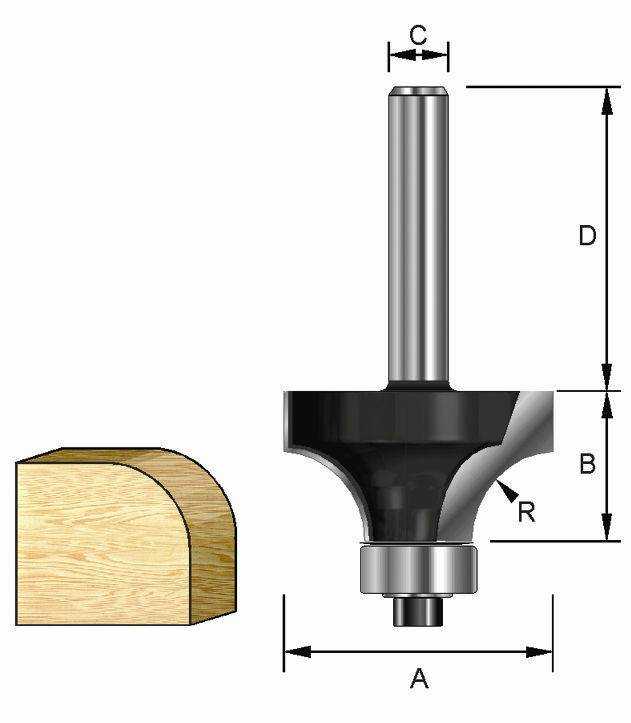

Галтельные

Предназначаются для придания ребрам заготовки внутреннего радиуса или выборки пазов с круглым сечением.

Галтельные фрезы оснащаются одним или двумя подшипниками, исключающими перекос инструмента.

Конусные

С помощью конусных резаков можно:

• снимать фаску на ребре заготовки;
• декорировать кромку столешницы;
• создавать угловой срез на ребрах заготовки перед их склеиванием (можно получать изделия многоугольной формы).

Фальцевые

Применяются для выборки четверти и пазов прямоугольного сечения. Благодаря упорному подшипнику фальцевая фреза может использоваться как на ровных, так и на криволинейных заготовках.

Для регулировки глубины паза применяют упорные подшипники разных диаметров.

К этой же категории относится и пазовая дисковая фреза. С ее помощью в заготовке прорезается паз под установку Т-образной ПВХ кромки.

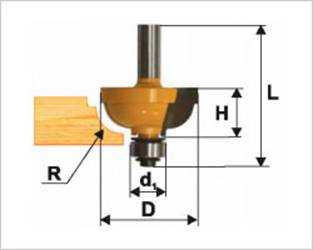

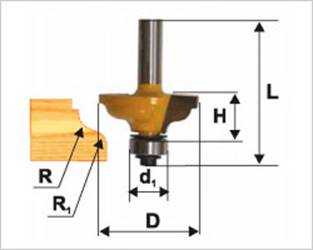

Калевочные

Калевочные фрезы позволяют получить дугообразную, прямую, а также фигурную кромку на заготовке. Работая какой-либо частью одной и той же оснастки, можно:

• скруглить ребро детали;
• получить кромку с фальцем;
• сделать полустержневой выступ;
• получить кромку с губкой;
• сделать декоративную обработку ребер, к примеру, изготавливая оконные рамы.

Оснастка данной серии может быть и двойной, как показано на следующем рисунке.

На двойном резаке расстояние между элементами можно менять в соответствии с толщиной заготовки. Благодаря двум элементам заготовка обрабатывается в один проход, одновременно с обеих сторон.

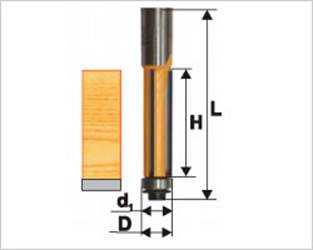

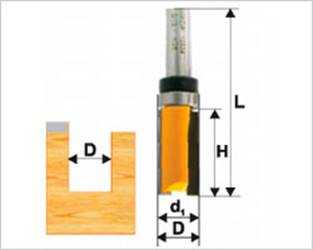

Прямые

Прямая кромочная (обгонная или торцевая) фреза применяется при чистовой обработке торцов заготовки или создания идеального угла в 90 между пластью детали и ее кромкой (торцом). Подшипник может быть установлен в верхней или нижней части инструмента.

Кроме функции торцевания, оснастку с верхним подшипником можно использовать как пазовую и прорезать паз прямоугольного сечения на пласти заготовки, конечно же, используя шаблон определенной высоты. Диаметр подшипника обычно равен диаметру инструмента, то есть он находится заподлицо с режущей кромкой. Но в некоторых случаях его меняют на меньший или больший по диаметру, чтобы расширить возможности оснастки.

Фреза “кукуруза”

Фреза кукуруза также является кромочной. Основное ее предназначение – это шлифовка и выравнивание краев заготовки по шаблону. Благодаря особому расположению ножей (по спирали) обеспечивается легкое удаление стружки и плавный ход инструмента.

Основные характеристики и предназначение фрез по дереву

Инструмент для пиломатериала изготовлен как для производственных целей, так и домашних нужд. Первые отличаются кпд, большими мощностями. Вторые мобильны и удобны, исполняются в небольших габаритах, но и ожидать от них очень точной и быстрой работы не приходится.

Фрезером производится первичная и вторичная обработка. То есть при помощи инструмента достигают ровности поверхности. Если используются фрезеры — специальные дополнения к основному инструменту. Выбирают необходимый тип в зависимости от требуемой конфигурации.

Фрезы используют для придания формы различным предметам мебели, декора. В домашних условиях кроме изготовления лавочек или беседок, тумбочек и стульев, мастер сможет подготовить интересные поделки. Фрезы востребованы по ряду причин, но самые популярные из них:

• соединение пазов;
• предоставление выемок для использования и установки деталей;
• установка навесов, плинтусов;
• резка рисунка для декора изделия.

Инструмент подбирается сугубо по тому, какие виды работы собираются выполнять. Поэтому изначально ориентируются на тип работ, а уже потом заказывает фрезы.

Конструктивное исполнение

Исполнение фрез — это первичный технический параметр, требующий рассмотрения. Хвостика резцы являются основными приборными частями. При этом наиболее качественные варианты исполнению из монолитного или цельного куса металла. Другие же выполняются из отдельных граней металла, в последствии их собирают и скрепляют определенным образом.

Монолитные фрезы выполняются из качественной стали (показатель твердости как минимум HRC 58…62). После режущая часть затачивается инструментарием. Несмотря на то, что пластина качественная и не ломается ресурс ограничен тем, что ее невозможно сменить по мере износа.

Сборные же являются своеобразной болванкой с лезвиями, которые напаяны из металла твердого справа или хорошей стали. Желательно, чтоб для ручного станка использовались фрезы с добавлением серебра или меди, ведь они более качественные. К таким добавкам относят ПСр 37,5 и ПСр 40.Они не так прочны, зато всегда есть возможность сменить наконечник и работать эффективно снова.

Популярными вариантами с точки зрения конструктивного исполнения сейчас являются сменные фрезы. Устанавливаются лезвия таким образом, чтоб при износе была возможность их убрать и заменить на новые. Есть в продаже и так называемые наборные, представляющие собой болванку, на которую поставляется несколько видов лезвий. Мастер выбирает необходимый тип ему в зависимости от потребности.

Виды лезвий

Ножи отвечают за качество проделываемых отверстий и эффективность обработки. Они бывают твердосплавные (читается по наименованию HSS на части) или быстророрежущие (аббревиатура НМ)

Обратите внимание, что твердосплавные ножи:

• обладают высоким порогом температурной обработки;
• показывают точные рабочие характеристики;
• отличаются максимумом рабочих часов.

Для переделки мягкой древесины не рациональна их установка, потому применяются быстрорежущие ножи. Любой тип располагает или под наклоном, или вертикально — выбирают по типу обработки. Вертикальные дробят древесину, а наклонные убирают слой и обрабатываю поверхность. Есть варианты со спиральными ножами, которые выполняют роль наподобие шлифовальной машины.

Сферы применения

Для оснащения ручного фрезера по дереву сегодня предлагаются различные инструменты, каждый из которых предназначен для выполнения определенных технологических задач.

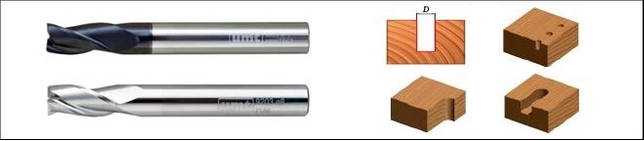

Фрезы концевого типа

Концевые фрезы по своему конструктивному исполнению очень напоминают обычные сверла, на рабочем конце которых отсутствует конусная часть. Особенность конструкции концевых фрез по дереву заключается в том, что на их торцевой части, расположенной к боковым сторонам под углом 90°, также имеются режущие зубья. Такая конструктивная особенность позволяет использовать фрезы данного типа для выполнения различных технологических операций, к которым, в частности, относятся:

• сверление;
• создание на поверхности обрабатываемой заготовки пазов, в том числе и сквозного типа;
• выборка четверти;
• раскрой заготовок;
• обработка кромок.

Концевыми спиральными фрезами нарезают пазы, выполняют отверстия и обрабатывают контуры

Кроме того, при помощи такого универсального инструмента можно выполнять обработку ступенчатых поверхностей, вырезать пазы для дверных замков и петель, а также решать многие другие технологические задачи.

Пазовые фрезы

• прямые фрезы для выборки пазов прямоугольного профиля (сюда также относится пальчиковая фреза по дереву для ручного фрезера);
• фасонные фрезы для работ по дереву, при помощи которых на поверхности обрабатываемого изделия выполняют выборку пазов фигурной конфигурации (фасонная фреза, в частности, позволяет имитировать на поверхности обрабатываемого изделия филенчатый рисунок);
• фрезы для создания пазов, имеющих конфигурацию «ласточкин хвост» (такая технологическая операция требует применения специального шаблона);
• конструкционные фрезы, которые используются для выборки пазов Т-образной конфигурации (при этом необходимо обеспечить эффективное удаление стружки из формируемого паза);
• фрезы с рабочей частью конусной формы (с их помощью ручным фрезером выполняются гравировочные работы, а также создаются пазы V-образной конфигурации);
• галтельные инструменты, используемые для выборки на поверхности обрабатываемого изделия пазов полукруглой конфигурации (галтельная фреза часто применяется для выполнения декоративной обработки изделий из древесины).

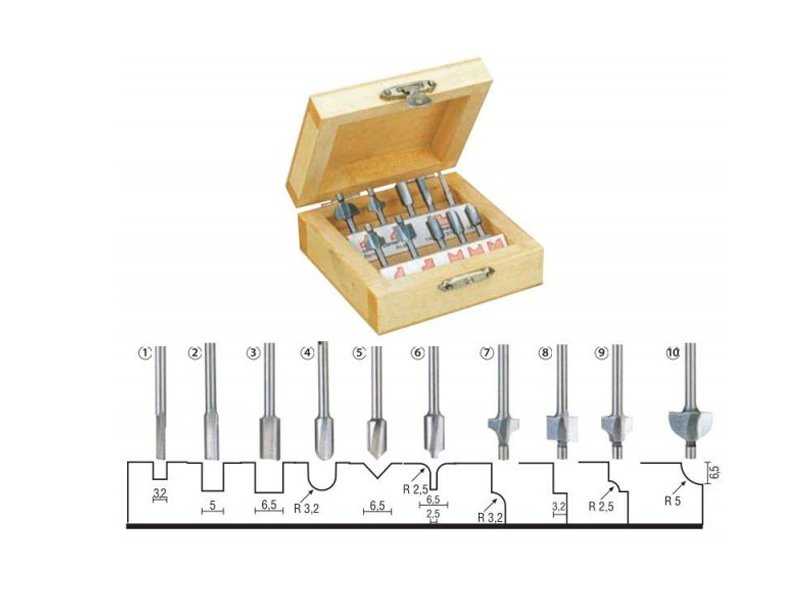

Примеры пазовых фрез

Фрезерный инструмент кромочной категории

Кромочные фрезы, которые относятся к наиболее распространенным инструментам, используемым для работ ручным фрезером, также подразделяются на несколько категорий:

• прямые фрезы, известные также под названием копировальных и часто оснащаемые направляющим подшипником (они позволяют создавать идеально ровные кромки на обрабатываемом изделии);
• фреза кромочная фигурная, или профильная фреза, при помощи которой кромке обрабатываемого изделия может придаваться любая конфигурация;
• фигирейные фрезы, используемые для изготовления дверных филенок и плинтусов;
• инструмент конусного типа для ручных фрезеров, при помощи которого кромка обрабатываемого изделия обрезается под требуемым углом (особенность конструкции фрез данного типа заключается в том, что они практически всегда оснащаются направляющими подшипниками);
• фреза кромочная калевочная, применяемая для того, чтобы придать кромке обрабатываемого изделия округлую форму (фреза кромочная калевочная, как правило, также оснащается направляющим подшипником);
• галтельный инструмент, как и фреза кромочная калевочная, позволяет обрабатывать кромки изделия по дуге, но придавать им не выпуклую, а вогнутую форму (по своей конструкции такой инструмент и фреза кромочная калевочная являются зеркальным отражением друг друга; как и фреза кромочная калевочная, галтельная чаще всего оснащается направляющим подшипником);
• фреза микрошиповая, позволяющая формировать на поверхности обрабатываемого изделия тонкие треугольные шипы, используемые для создания соединения двух стыкуемых деревянных деталей.

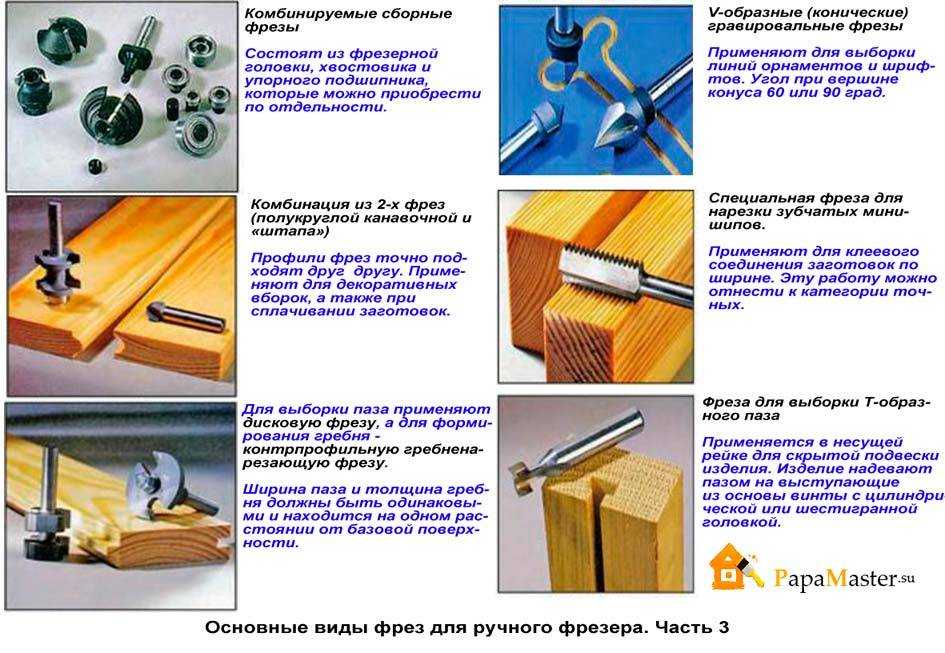

Некоторые типы кромочных фрез

Классификация фрез по размерам хвостовика, типу конструкции и режущей части

Режущий инструмент для ручного фрезерного станка классифицируется в первую очередь по следующим трем признакам:

1. Размеры хвостовой части.
2. Тип конструкции – сборные, сменные лезвия, монолитные, насадные/наборные.
3. Материал и способ заточки режущей кромки.

Рассмотрим эти параметры более подробно.

Размеры хвостовой части

В характеристике хвостовой части первостепенное значение имеет единица измерения диаметра. Обозначение должно совпадать с аналогичным параметром цанги – места крепления фрезы в станке. Как правило, существует всего два стандарта по этой величине:

• Миллиметровый. Наибольшее распространение получили размеры – 6, 8 и 12 мм.
• Дюймовый. Есть два основных типа – половина и четверть дюйма, обозначаемые – ½ и ¼, соответственно.

При сравнении двух систем измерения выясняется, что изделия близких по значениям диаметров расходятся лишь на малую величину размеров. Так, фрезы на 6 мм и ¼ или 6,35 мм и на 12 мм и ½ или 12,7 мм выглядят практически одинаково – однако держатель ручного фрезера не приспособлен к надежному удержанию любого вида инструмента, как патрон для дрели.

Поэтому фреза 12 мм, заряженная в цангу на ½-дюйма, не будет надежно сидеть в патроне, и во время обработки может запросто вылететь. Равно как если в 12-мм-держатель зарядить инструмент на ½-дюйма, его может заклинить так, что потом придет ремонтировать станок.

Вторая важная характеристика – длина хвостовика. Однако зачастую при выборе нужного по форме, конструкции, диаметру и прочим параметрам инструмента, оказывается, что невозможно найти подходящего под условия обработки нужной его длины. В этом случае на помощь приходят специальные переходники-удлинители.

Тип конструкции – сборные, сменные лезвия, монолитные, насадные/наборные

По особенностям конструкции фрезы по дереву бывают 4-х основных видов:

Сборные. Изготавливается путем пайки на базе тугоплавких припоев режущей кромки к монолитной основе – хвостовику и головной части. Отличаются простотой и доступностью производства.

• Со сменными лезвиями. Режущая кромка – отдельный элемент, закрепляемая на головной части винтами и которую пользователь по мере необходимости может заменять или затачивать. Некоторые изделия имеют до 4-х рабочих поверхностей – что существенно увеличивает рабочий ресурс инструмента.
• Монолитные. Режущая часть сформирована непосредственно на самой основе – по аналогии со сверлом. Достоинство – минимальный риск отрыва лезвия. Однако для продолжительного использования ее периодически приходится подтачивать, что со временем изменяет изначальную геометрию, ухудшает работоспособность и приводит к необходимости замены.
• Насадные/наборные. Режущая головка соединена с хвостовиком подвижным способом. Это позволяет менять расстояние между элементами и их последовательность для более разнообразной обработки заготовок.

Материал и способ заточки режущей кромки

Большое количество оборотов и возникающая по этой причине высокая температура в зоне обработки заставляют разработчиков инструмента в качестве материалов режущей кромки для фрез по дереву на ручной фрезер использовать следующие 2 вида металлических сплавов:

• Инструментальная сталь. Имеет маркировку – HSS. Предназначена для обработки древесины невысокой плотности на максимальных скоростях. Недостаток – при попадании в более плотную среду режущая кромка моментально затупляется. Поэтому не подходит для резки ДСП, МДФ и других подобных материалов.
• Твердосплавные напайки. Обозначаются – НМ. Используются для обработки плотных пород дерева на средних и низких оборотах. Могут применяться и для чистовой обработки при высоком качестве режущей кромки. Однако зачастую идеальной степени гладкости при финишной обработке среднестатистической фрезой такого типа добиться невозможно.

Режущий инструмент классифицируется также по углу наклона режущей кромки относительно оси вращения на следующие три типа:

1. Вертикальный. В ходе резки материал срубается, что делает пригодным данный вид кромки преимущественно для черновой обработки. Преимущество – невысокая стоимость и податливость заточке.
2. Наклонный. При обработке срезает материал, а потому чистота и гладкость поверхности после прохода фрезой такого типа близка к финишной. Отличается повышенной стойкостью к износу, но при этом имеет более высокую цену.
3. Спиральный. Фреза имеет структуру, подобную обычному сверлу. При этом рабочая часть располагает не только в торце, но и на протяжении всей режущей части.

Сама режущая кромка может различаться по способу заточки на 3 разновидности – угловая, радиальная и трапециевидная.

Техника безопасности

При работе с вращающимися деталями обязательно следует выполнять определённые требования безопасности. В противном случае травм не избежать.

Правила безопасной работы:

1. Запрещается работать без защитных очков. Кусочки дерева могут отлететь в любую сторону и попасть в глаза. В таком случае следует сразу же попросить кого-нибудь осмотреть поражённую область и вытащить опилки, если необходимо. Если боль не проходит, то надо обратиться к врачу.
2. Нельзя при работе смахивать опилки с поверхности голыми руками, поскольку так можно получить занозу. Следует взять любую тряпку и смахнуть дерево ею. А также не рекомендуется сдувать опилки, поскольку они могут засорить глаза близко стоящего человека.
3. Устранять стружку с насадки можно исключительно после того, как инструмент будет обесточен.
4. Рукава должны быть хорошо застёгнуты, поскольку болтающиеся части одежды могут быть затянуты вращающейся частью оборудования.

Пренебрегать техникой безопасности нельзя, ведь от этого зависит безопасность оператора, а иногда и жизнь.

Как видно, имеется большое количество насадок. Каждая предназначается для выполнения определённой работы

Именно поэтому так важно обладать полной информацией перед покупкой

Originally posted 2018-03-28 14:59:37.

Типы лезвий фрез

Современные фрезы бывают исполнены с разными конструктивными особенностями, с неординарным расположением рабочей части — лезвий. Считается, что прямые срубают детали с заготовки, а наклонные срезают. Вторая технология дает плоскость, где стопроцентно отсутствуют сколы, меньше появляется неровностей, отсутствует необходимость шлифовки.

Фрезы пазовые

Нужны для придания пило детали центрального или крайнего отверстия. Оптимально для соединения шип-паз. Преимущество, которым активно пользуются мастера, – возможность регулировать ширину без изменения диаметра.

Пазовые прямые

Пожалуй, самый простой по конструкции представлен инструмент. Он ровной цилиндрической формы, паз вычленяется прямоугольный. Мастера варьируют его с любым видом оборудования, но чаще работает с погружным типом.

Пазовые галтельные

Оборудование имеет слегка округлую форму, напоминающую английскую букву U. Стенки округляются мгновенно от поверхности или же идут под прямым углом.

Пазовые галтельные V-образные

Сочетают в себе особенности вырезка просто галтельными, но полукруглая выемка дает V формы отверстие. Наклон стенок важен при выполнении процедуры.

Пазовые конструкционные

Пазовые разделяются на Т-образные и так называемый ласточкин хвост.

Т-образные

Т-образнные дают перевернутую букву Т, которая широкой частью стремится к центру. Т-крепление считается наиболее аффективным, так как разъединить детали сложно.

“Ласточкин хвост”

Ласточкин хвост идентичный Т-образной, но несколько меньший угол между поверхностями заготовки.

Пазовые фасонные

Фасонные также используются для обработки придания фигурного вида. Отличить от пазовых можно по сечению, которое напоминает фигурные скобки. Преимущество состоит в том, что снимаются как кромки изделия, так и центральные части, что удобно для работы.

Фрезы комбинированные

Используют модели для объединения двух заготовок. Сделать это возможно по торцу или кромке. Сочетают преимущества шаровых и пазовых, при этом дополнительно шлифуют и расширяют плоскость.

Комбинированные универсальные

Получают паз-шип, которые находятся напротив. Не сменяются, как это бы было в случае работы стандартными методиками.

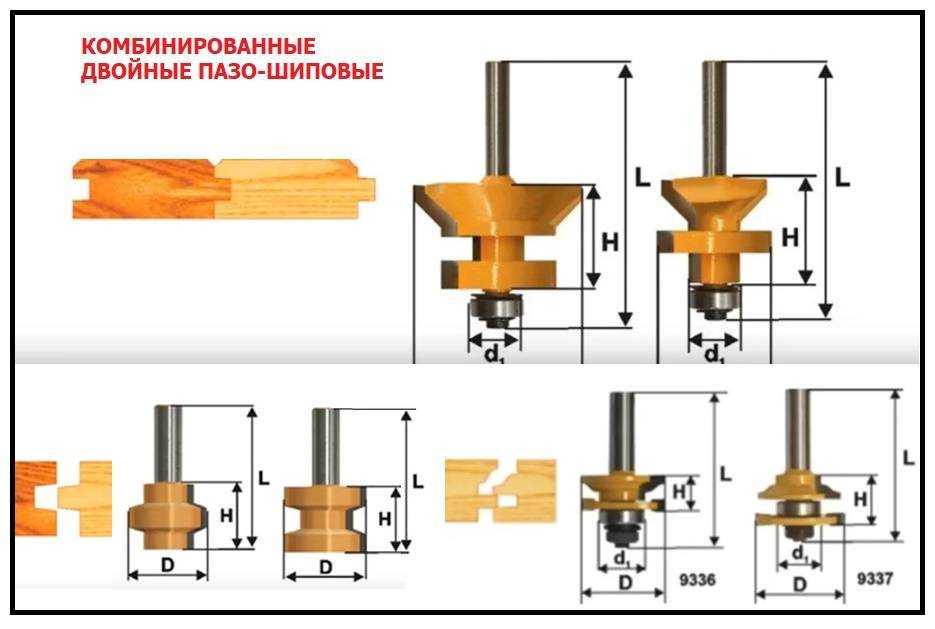

Пазо-шиповые

Конкретно такие вариации нужны для произведения паза в заготовке первой, а шипа во второй. Размеры подгоняются идентичными, дополнительных манипуляций не требуется.

Для изготовления вагонки

Принцип действия похож на предыдущий, но оснастка позволяет получить фигурные выемки паза и шипа с увеличенной рамой соприкосновения. Это в результате улучшает соединение деталей.

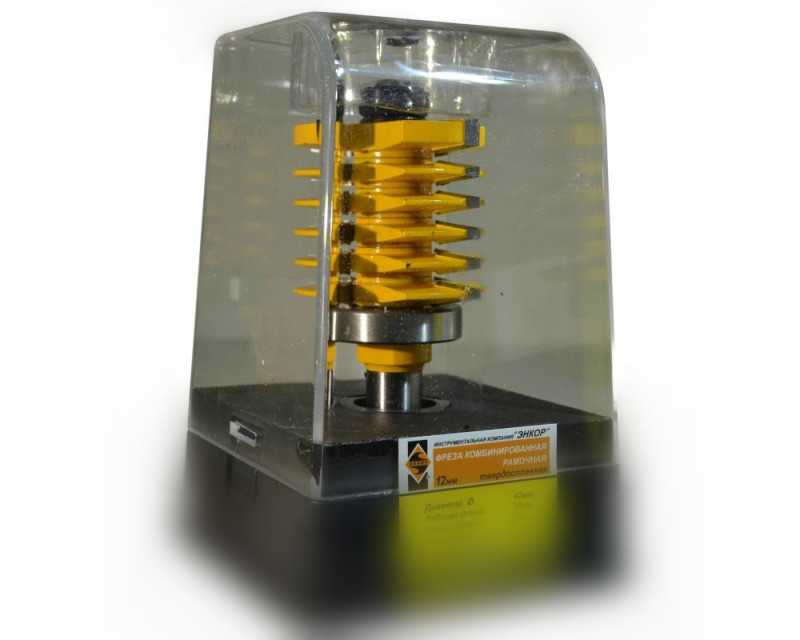

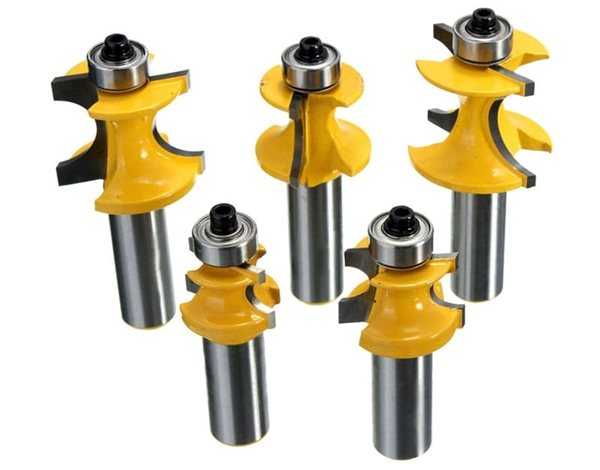

Комбинированные рамочные

Включают упорные подшипники, режущие ножи, фиксатор и шайбу, установленные на общей платформе. Исполняются в мультикомплексных работах. Не вынимаются деталь фреза, достаточно выставить настройки.

Основные характеристики

Любой вид фрез можно охарактеризовать несколькими параметрами. Основные из них:

• геометрия (общая форма);
• форма режущих кромок (лезвий);
• конструкция;
• материал, из которого изготавливаются лезвия;
• диаметр внешний, посадочный, хвостовика.

Независимо от параметров, все виды должны обладать высокой прочностью, поэтому их делают из твердых, прочных материалов с последующей термической обработкой. Применяется напыление, увеличивающее износостойкость изделий.

Конструктивное исполнение

Хвостовик и режущие зубцы или лезвия – основные части фрезы по дереву. Их делают из цельного куска металла (такие инструменты называют монолитными) или из отдельных частей с последующим скреплением (сборные, составные).

Монолитные фрезы изготавливаются из инструментальной стали (твердость не ниже HRC 58…62) заодно с режущей частью, которую затем затачивают. Они имеют небольшой эксплуатационный ресурс, что связано с невозможностью замены режущих пластин по мере их износа. Основное их преимущество – низкая стоимость.

Сборные фрезы представляют собой стальную болванку с напаянными лезвиями, которые изготавливаются из инструментальной стали или твердосплавных металлов. Большое значение при их изготовлении уделяют рецептуре и качеству припоя, которым припаивают лезвия. Это должна быть тугоплавкая марка, содержащая медь и серебро. К таким припоям относятся, например, ПСр 37,5 и ПСр 40.

Фрезы со сменными лезвиями (фрезерные головки) – это разновидность сборных. В них лезвия устанавливаются таким образом (механическое крепление), чтобы их можно было менять по мере износа.

Встречаются также фрезерные головки, в которых объединены в единое целое несколько разновидностей режущих лезвий, их называют наборными. При этом можно изменить порядок набора режущих частей и расстояние между ними. Инструмент при такой замене не должен во время работы терять свою продольную устойчивость.

Наборы используют для получения фасонных изделий из дерева и других работ с древесиной.

Для того чтобы упростить выполнение работ, связанных с точным фрезерованием при помощи ручного деревообрабатывающего инструмента, кромочную фрезу по дереву часто оснащают небольшим подшипником. Он монтируется у одного из краев режущей кромки (вверху или внизу) и при работе обеспечивает правильное направление движения, упираясь в край деревянной детали.

Типы лезвий

По типу лезвий фрезы по дереву делятся на твердосплавные (маркируются аббревиатурой HSS) или быстрорежущие (обозначаются буквами НМ). При этом инструментом с быстрорежущими кромками обрабатывают мягкую древесину, а с твердосплавными лезвиями – твердые породы дерева.

Твердосплавные лезвия обладают высоким температурным коэффициентом и улучшенными рабочими характеристиками.

При этом лезвия у всех типов фрез могут располагаться вертикально или под наклоном. Вертикально-ориентированные лезвия рубят материал. Наклонные ножи срезают слой материала, что позволяет избежать сколов древесины по краям деталей. Встречается также и спиральное расположение режущих кромок. Использование инструмента с наклонными или спирально-ориентированными лезвиями значительно повышает качество обработки поверхности.

Геометрические параметры

Основным параметром, влияющим на совместимость фрез с конкретной моделью деревообрабатывающего станка (фрезер, станок с ЧПУ и др.), служит размер хвостовика. Вызвано это тем, что для их установки в станок используются специальные цанговые зажимы (цанги), надежно охватывающие и зажимающие хвостовик. На практике используются цанги, у которых диаметр посадочного места измеряется в дюймах (1/2″ и 1/4″) или миллиметрах (6,12 или 18 мм).

Посадочные размеры фрез зависят также от способа установки. Насадные фрезы, устанавливаемые на шпиндель стационарного фрезерного станка, имеют диаметр посадочной части 32 мм. У концевых (пальчиковых) фрез, которые предназначены для установки в патрон ручной дрели или цангу фрезера, диаметр хвостовика может быть разным – от 6 до 12 мм.

Виды пазовых фрез применяемых для ручного фрезерного станка

Фреза  прямая пазовая — применяемая в обработке пазов прямоугольной формы разной глубины.



Фреза  фасонная пазовая — применяемая в обработке пазов различной формы. При ее работе применяется дополнительный подшипник.

Фреза типа «ласточкин хвост» — применяемая в обработке паза вида «ласточкин хвост».

Фреза  конструкционная пазовая— применяемая в обработке пазов Т-образного вида.

Фреза  галтельная пазовая— применяемая в обработке пазов в сечении, имеющих полукруглые канавки.



Фреза  V-образная пазовая— применяемая в обработке пазов с с треугольной формой дна

Как правильно выбрать ручной фрезер

При выборе ручного фрезера первым делом нужно смотреть на мощность. Недостаточно мощный инструмент не предоставит возможности обрабатывать глубокие канавки или же снимать все ненужное за один раз

Чем прибор мощнее, тем он лучше справиться с поставленной задачей.После мощности инструмента стоит обратить внимание на его точность. Если вы приобретаете инструмент для профессиональных целей, то небольшое отклонение пусть и незначительное поставит на вашей работе крест

Обычно точность инструмента можно посмотреть в инструкции.После мощности и точности нужно смотреть на комплектацию. Большинство недорогих моделей предназначены лишь для домашнего применения, в них, как правило, небольшое количество фрез которые к тому же низкого качества. Профессиональный инструмент включает в себя отличные фрезы, и предельно точное приспособление, конечно, такой прибор ударит по вашему карману, но если вы хотите хороший прибор, то придется потратиться.При выборе станка стоит обратить внимание и на «лифт» он в свою очередь отвечает за глубину резанья, а также за стабильность и точность. Большинство моделей оснащаются стандартным регулятором, который имеет одно положение высоты. В профессиональных станках две регулировки и называются они грубая и очная. С помощью них можно исправлять детали с предельной точностью.

Фрезы кромочные

Кромочные варианты делают с подшипниками. Механизм добавляет удобства, ведь обработку возможно проводить по шаблону и настройке стола одновременно.

Кромочные прямые

Кромочные прямые используются для изготовления торца детали, который перпендикулярен верхней половине. Фрез с подшипником позволяет получить кромку закругленную. Четкость работы зависит от диаметра подшипника и качества лезвий.

Кромочные калевочные

Применяются активно для создания сложных рисунков. Одинаково комфортно сделать лугу или волнистую линию, кромку с фальцем. Отдельно рассматривают расстояние между лезвиями.

Кромочные фальцевые

Если требуется паз прямоугольный или квадратный, то используются фальцевые. Глубина разработки инструмента зависит от настроек упорного подшипника.

Кромочные конусные

Применяется данный вид оборудлвнаия для производства демократичной фаски. Также при помощи наклонных кромок обрабатывают заготовки, которые потом соединяют многоугольные фигуры.

Кромочные галтельные

Если заготовка округлой или смешанной формы, то используется гальтельный вариант. Есть несколько подшипников, которые отвечают за отсутствие перекоса фрезы. По результатам схожи с галтельными, которые рассматривались выше, но применять их мастеру удобней.

Кромочные фигурные

Позволяют работать с массивными заготовками, с разными деталями. Мощность шлифовальных машин должна начинаться как минимум с 1600 В для них. Мультипрофильные — сфера применения различная, все зависит от заданных характеристик специалистом.

Кромочные полустержневые

Избавляет от использования стандартной фрезы два раза — полукругом произвести деталь двухсторонним образом. Кроме выполнения стержневой формы делают и шарниры.

Фреза «кукуруза»

Позволяет получить заготовку с выпуклыми или вогнутыми краями. Используется наподобие стандартных полукруглых, но процесс проходит быстрей.

Оборудование для работы с фрезами по дереву

Фреза – это основная деталь практически любого деревообрабатывающего инструмента. Ее можно установить:

• в обычную дрель;
• фрезерный станок (фрезер);
• промышленное оборудование.

Электроинструментом можно проводить грубую и более тонкую обработку дерева с высокой скоростью.

Дрель

Применение фрез дает возможность домашним умельцам значительно расширить функциональные возможности обычной дрели, предназначенной только для сверления. При этом дрель превращается в универсальный инструмент, при помощи которого можно будет обрабатывать детали, изготовленные из различных пород дерева.

Используя фрезы по дереву, предназначенные для работы с дрелью, можно получать отверстия большого диаметра без применения специальных насадок на дрель типа балеринка или коронка (корончатая насадка).

Для работы с дрелью используют только пальчиковые фрезы, режущие кромки которых имеют самую разнообразную форму. Кроме того галтельные, кромочные (четвертные) и конусные фрезы часто оснащают опорным подшипником, с помощью которого ограничивают глубину врезания лезвий в древесину.

Режущие лезвия могут быть заостренными или затылованными. У заостренных зубьев передняя и задняя поверхности плоские, причем затачивают по задней поверхности.

При этом во время перезаточки режущая часть может изменить свои геометрические размеры. Избежать этого можно, используя инструмент с затылованными лезвиями. У них плоской выполнена только передняя поверхность, по которой и осуществляется заточка. Перезатачивать такие фрезы можно много раз, не опасаясь, что изменится геометрия режущих кромок.

Фрезер

Ручной фрезер – это инструмент, который предназначен для обработки различных пиломатериалов и изделий из них. Он отличается от дрели наличием регулируемой опорной платформы и способностью работать на высоких оборотах (до 30 тыс. об/мин). С помощью фрезера можно с высоким качеством:

• сращивать разные заготовки, соединяя их способом «шип/паз» (кромочные работы), снимать фаску с бруса;
• врезать фурнитуру, замки, петли;
• формировать объемные формы на плоских поверхностях (декорирование);
• вырезать деревянные заготовки, имеющие сложную конфигурацию.

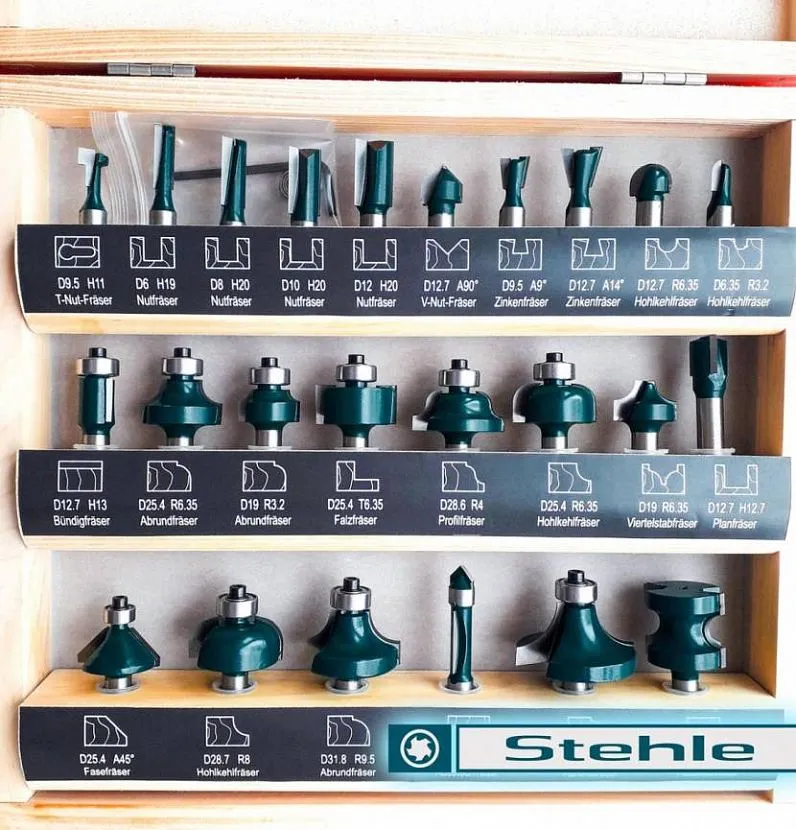

Для выполнения этих работ используют кромочные, пазовые, копировальные и концевые фрезы по дереву.

Пазовые фрезы используют, когда нужно получить углубления определенной формы, например, в форме буквы Т (Т-образные), полукруглые или типа «ласточкин хвост».

Кромочные фрезы используются при изготовлении кромок на деталях из дерева. Как правило, их оснащают упорным подшипником, который предотвращает излишнее погружение инструмента в тело детали. Кроме того, он позволяет регулировать глубину вылета. Если подшипник не предусмотрен, то надо применять параллельный упор или шаблон.

Для декоративной обработки филеночных деталей используются фигирейные фрезы горизонтального типа. Они достаточно тяжелые и имеют большой диаметр. Учитывая большие усилия, которые необходимы при работе с такими фрезами, их оснащают хвостовиком, диаметр которого составляет 12 мм. Их применяют на стационарном оборудовании.

У концевых фрез по дереву для ручного фрезера режущие кромки расположены на торце рабочей поверхности. Кроме того в работе принимает участие и боковая кромка, что позволяет перемещать вращающую фрезу в плоскости опорной площадки. Качество обработки поверхностей определяется количеством режущих лезвий. Как правило, концевые фрезы имеют монолитную конструкцию, но встречаются и составные.

Отдельную группу концевых изделий составляют фрезы Шейпера – шарошки (борфрезы).

Используют их на промежуточных этапах обработки, а также в случаях, когда необходимо осуществить финальную доводку конфигурации детали. Их режущая кромка представляет собой крупные насечки (зубья)

Работая с шарошкой, важно правильно выбрать режим. Это позволит избежать поджога дерева, который возможен при повышенном числе оборотов

А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера.

Копировальные фрезы – это редко встречающийся вид инструмента для ручного фрезера. Они отличаются не только количеством режущих кромок, но и размещением опорных подшипников, которые могут располагаться с любой стороны. В некоторых моделях предусмотрено два подшипника (сверху и снизу). Во время работы подшипник двигается по шаблону, благодаря чему обрабатываемая заготовка приобретает заданную форму.
