Экран для батареи отопления своими руками

Как усилить теплоотдачу экрана

Деревянный экран с резьбой

Металлический экран

Металлический зкран для батареи

Для того, чтобы коробка для батареи имела хорошую теплопроводность, её внутренность нужно покрасить в чёрный цвет. Тогда она будет поглощать ИК от отопительного устройства и подавать его в комнату. Усилить теплоотдачу можно, добавив дополнительное тепловое экранирование со стороны стенки. Для этого идеально подойдёт теплоизолирующий синтепон с односторонним алюминиевым покрытием. Такой материал способствует отражению потока ИК от стенки и практически не проводит тепло. Толщина материала должна быть не менее 5 см. Также можно использовать пенопласт с алюминиевым покрытием, правда, он менее практичен и не сгибается. Поэтому его будет довольно трудно засунуть за отопительный прибор.

Ошибки, которые часто совершают при изготовлении декоративного экрана для батареи

1. Конструкции с минимальной вентиляцией препятствуют нормальному конвенционному процессу. Образовавшаяся в результате этого подушка с тёплым воздухом ещё больше уменьшает теплообмен. С таким устройством идёт потеря тепла как минимум на 25 %.
2. Дизайнерские недоработки. К примеру, когда батарея зашита, вроде бы всё ничего, но вот труба осталась снаружи. Здесь имеет место явный дизайнерский просчёт.
3. Густо обрешёченный экран с планками, ширина которых больше, чем промежутки между ними, также является неэкономичной. В таких конструкциях теплоотдача снижается на 7-10 %.

Виды решеток и экранов

По конструктивным особенностям экраны на радиаторы отопления можно разделить на несколько видов:

• плоские экраны, которые применяются чаще всего для ограждения радиаторов, установленных в нишах;
• навесные экраны, не имеющие крышки, позволяют закрыть чугунные радиаторы, расположенные под подоконником;
• навесные экраны, выполненные с крышкой, применяют в том случае, если чугунные радиаторы выступают из-под подоконника;
• экраны, выполненные в виде приставного короба, используют при наличии желания полного сокрытия места установки отопительного оборудования.

Деревянный приставной короб для ограждения батареи — отличный вариант, который обеспечивает доступ к радиатору в случае надобности

По материалу изготовления ограждения для батарей  подразделяют  на следующие типы:

• металлические;
• деревянные;
• пластиковые;
• МДФ-решетки;
• стеклянные.

Чем обособлены металлические экраны?

Данный вид ограждений выполняется в виде тонкого металлического короба, окрашенного в белый цвет. Эти экраны примитивны в дизайне и просты, чем объясняется их низкая стоимость. Тем не менее, свое функциональное предназначение данные изделия выполняют.

Металлический экран устанавливается способом «навешивания» и никаких специальных знаний для установки не требует

Более дорогие и красивые металлические экраны на радиаторы отопления изготавливаются из нержавеющей стали. С помощью перфорации изделию придают элегантный вид. Витиеватый узор способен украсить комнату или офисное помещение.  Однако не во всякий интерьер удается органично вписать такие защитные декоративные конструкции. Металлические экраны на радиаторы отопления  легко устанавливаются, так как не требуют каких-то специальных знаний. Их просто навешивают на батареи.

Деревянные декоративные экраны

Экраны, выполненные из ценных пород дерева на заказ, идеально сочетаются с другими элементами интерьера, выполненными в той же стилистике. Недостатком деревянных радиаторных решеток  является их подверженность деформациям и пересыханию из-за перепадов температур и колебаниям уровня влажности. Поэтому для минимизации этого минуса для изготовления экранов выбирают качественную древесину, влияющую на конечную стоимость изделия.

Деревянные экраны — это самый дорогостоящий вариант из всех, но он же и самый эстетичный

Ручная работа мастеров-краснодеревщиков также высоко ценится, поэтому деревянные декоративные решетки на радиаторы отопления являются дорогим удовольствием. Однако выдержать строгость классического стиля или изящную простоту стиля кантри без таких элегантных конструкций невозможно. Отлично смотрятся плетеные декоративные решетки, которые хорошо гнутся, поэтому подходят для придания экранам криволинейных форм.

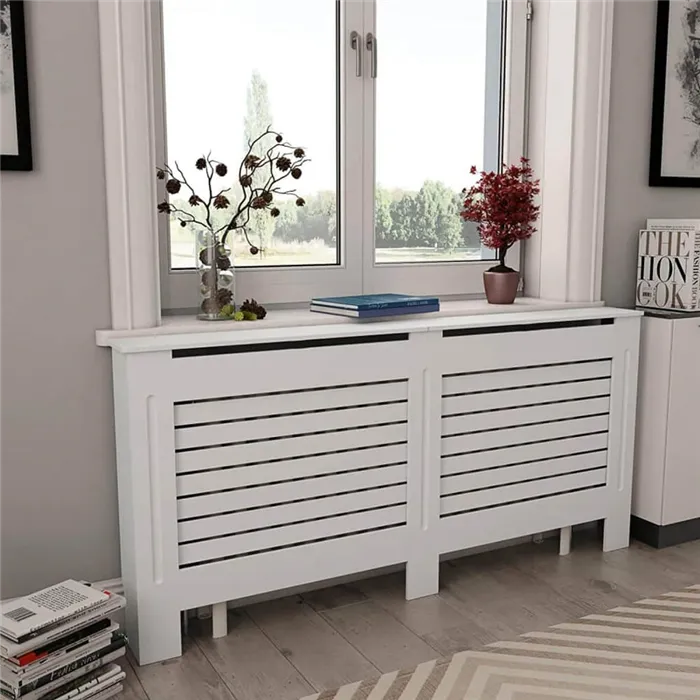

Ограждения плитами из МДФ-панелей

Разработка технологии изготовления МДФ-панелей позволила получать более дешевые ограждения для батарей, чем экраны из натуральной древесины. Из этого качественного материала удается изготовить решетки любой формы и цвета. Особой декоративностью обладают прорезные экраны, которые в зависимости от предпочтений заказчика могут подходить под интерьер или, наоборот, контрастировать с ним. С помощью программируемых станков удается воспроизвести любой эскиз рисунка со стопроцентной точностью. На заказ могут изготовить декоративные экраны для радиаторов отопления из МДФ-плиты по эскизу клиента.

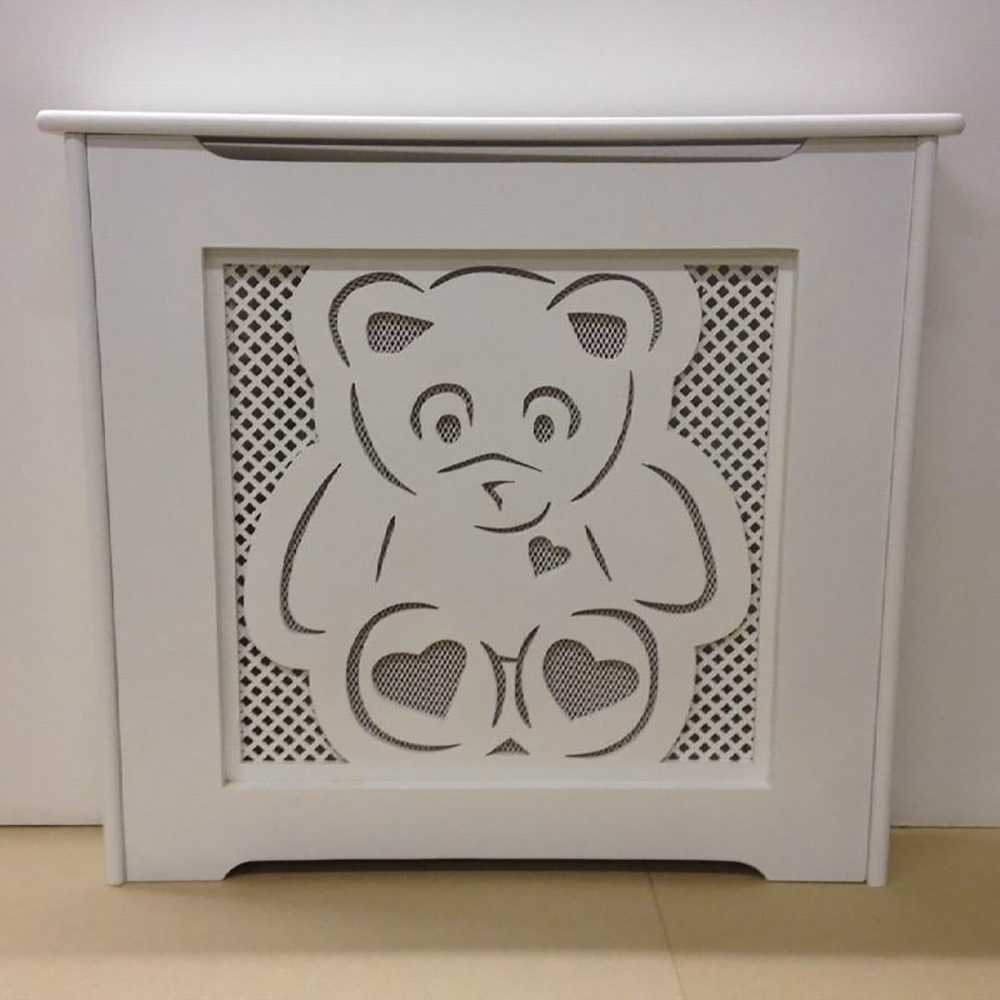

Декоративные экраны из МДФ-плиты являются той золотой серединой между декором и ценой

Классика жанра — ограждение пластиком

Ограждения из пластика считаются наиболее доступными для большего числа потребителей. Однако применять их в жилых помещениях и детских учреждениях нежелательно, так как при нагревании пластиковые изделия выделяют вредные для здоровья вещества. Для офисов и производственных помещений можно подобрать готовые изделия любых цветов и размеров.

Пластиковая решетка должна подбираться грамотно и из качественного материала, чтобы пластик не плавился

Эксклюзивные стеклянные экраны

Ограждения отопительных батарей из закаленного или витражного стекла используются в изысканных интерьерах. После нанесения на стеклянную поверхность любого рисунка обычная защитная конструкция превращается в эксклюзивный элемент интерьера, который требует к себе бережного отношения из-за своей хрупкости.

Стеклянный экраны для радиаторов отопления должны быть только из закаленного стекла

Как закрыть батарею отопления в комнате экраном (фото)?

Зачастую для сокрытия отопительного радиатора используются специальные экраны, которые можно приобрести уже в готовом виде или изготовить самостоятельно

В погоне за привлекательностью интерьера важно не забывать об основной функции батарей – излучении тепла

Поэтому при выборе декоративных панелей необходимо обращать внимание не только на внешнюю привлекательность, но и на способность пропускать нагретый воздух, иначе эффективность обогрева значительно снизится

Виды экранов по конструкционным особенностям

Помните, что в идеале минимум 40% декоративной панели должны занимать различные отверстия, через которые и будет проходить теплый воздух. Впрочем, при использовании любых экранов теплоотдача отопительных приборов несколько снизится, что необходимо учитывать при расчете количества секций.

Что касается конструктивных особенностей, то данные декоративные элементы можно разделить на три вида:

1. Навесные экраны

– наиболее простое, но не самое эстетичное решение. Такие панели не нуждаются в сложном монтаже, их просто вешают на отопительный прибор. Скрывая радиатор, правильно подобранные подвесные модели незначительно влияют на уровень теплообмена и конвекции.

2. Плоские экраны

– вариант для декоративного оформления радиаторов, находящихся в нише. Зачастую представляют собой решетку, но встречаются и более интересные модели с резьбой, различными рисунками и ковкой. Поверхность плоской панели должна состоять из отверстий минимум на 60%, иначе толку от спрятанной в нише батареи будет мало.

3. Экраны-короба

– самое практичное решение, позволяющее не только задекорировать отопительный прибор, но и получить дополнительный предмет мебели. Например, короб может служить полочкой, подставкой и даже частью мебельного гарнитура. Главное – не сильно заставлять верхнюю часть экрана различными предметами.

Приняв решение скрыть радиатор под панелью, добавьте к полученному числу ребер еще 1-2 секции, которые восполнят тепловые потери.

Виды экранов по материалу изготовления

Панели для отопительных батарей изготавливаются из самых разных материалов, которые влияют не только на эстетические характеристики декора, но и оказывают значительное влияние на срок его службы. При выборе материала в первую очередь учитывается его способность быстро нагреваться и отдавать тепло. Какие экраны сейчас пользуются популярностью?

1. Металлические панели

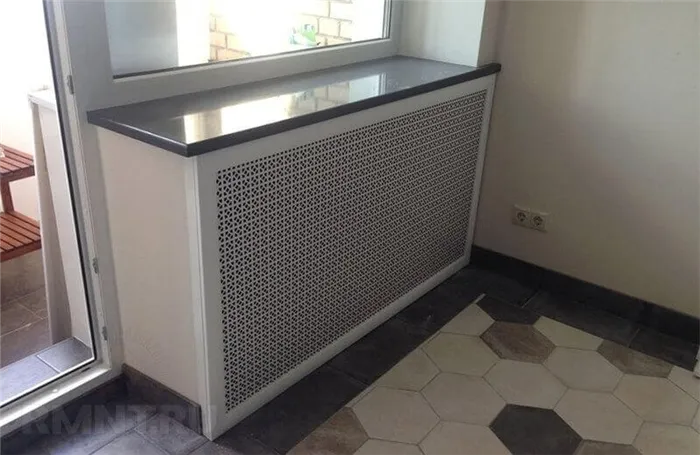

– практичный, но не слишком эстетичный вариант. Зачастую выпускаются в виде навесных изделий с частой перфорацией. Тонкий металл нагревается очень быстро и обладает хорошей теплоотдачей.

2. Деревянные экраны

– классика, которая неизменно в моде. С точки зрения практичности этот декор не слишком привлекателен, но экологическая чистота и превосходный внешний вид обеспечивают ему стабильную популярность.

3. Пластиковые решетки

– бюджетные и не слишком долговечные изделия. При выборе моделей из пластика главное – приобрести по-настоящему качественную продукцию, ведь декор кустарного производства при нагреве может выделять в воздух отравляющие вещества.

4. Стеклянные панели

– оригинальный декор, который активно используется при создании современных интерьеров. Изготовленные из прочного термостойкого стекла экраны могут быть очень привлекательными, если на них нанесен какой-либо тематический рисунок. Особой популярностью сейчас пользуются модели с фотопечатью.

Металлический экран на батарею своими руками

Металлические экраны для батарей отопления являются надёжными и долговечными. Такие конструкции изготавливаются из разных металлов. Изделия, выполненные из стали, снабжаются дополнительным защитным слоем, который устойчив к коррозийным воздействиям.

Сделать металлический экран для батареи отопления своими руками сложнее, чем в случае с деревянным аналогом. Однако металлическая заслонка для радиатора отопления имеет несколько преимуществ по сравнению деревянной. К основному достоинству такой конструкции относится высокий коэффициент теплопроводности, который позволяет выполнять навесные модели экранов, фиксирующиеся прямо на батарею. Это является очень удобным свойством.

Из металла можно сделать решетку для экрана или же каркас полностью

Такой вариант установки экрана не только является очень удобным и не требует организации крючков в стене, но и повышает рабочую, обогревающую поверхность отопительного прибора. Для рамки экрана рекомендуется использовать уголок из алюминия, а для передней панели — лист из того же материала. Это связано с тем, что алюминий имеет очень высокий коэффициент теплопроводности (в 5 раз выше, чем у стали).

Рассмотрим поэтапную сборку такого экрана на батарею отопления своими руками:

1. В первую очередь необходимо взять два уголка. Уголки должны быть заранее вымерены и иметь высоту, равную будущей заслонке и глубине отопительного прибора.
2. Далее, необходимо выполнить 2 пропила на одной из стенок первого, а затем и второго уголка. Пропилы должны быть встречными и образовывать прямой угол (90°). Эти пропилы выполняются так, чтобы неразрезанные стенки изделий смотрели друг на друга.
3. На этом этапе необходимо изогнуть уголки. В результате должны получиться две детали в форме буквы «Г».
4. Затем необходимо подготовить переднюю перфорированную панель. Для такой панели можно использовать перфорированный лист или же просечную сетку. Длина такой панели должна быть заранее отмеряна и соответствовать длине уголка.
5. Далее, необходимо выполнить три уголка, которые должны иметь размеры, соответствующие ширине заслонки.
6. На этом этапе необходимо согнуть заготовку заслонки и состыковать её с ранее подготовленными уголками в форме буквы «Г». Для фиксации заготовки используются специальные винты или гайки с шайбами. Сами отверстия рекомендуется делать не заранее, а в процессе сборки. Это позволит попадать в перфорацию листа.
7. С внутренней стороны сетки необходимо закрепить три уголка, подготовленных ранее. Эти изделия фиксируются в углу и по краям и играют роль рёбер жёсткости.
8. В конце необходимо покрасить наружную поверхность уголков в виде буквы «Г».

Устойчивость такого экрана можно увеличить, закрепив его на крюки в стене, однако, и на батарее он должен хорошо держаться. Выбор фиксации зависит от индивидуальных предпочтений хозяев.

https://youtube.com/watch?v=YR5UBtAEkkg

Дизайн и физика

Вспомним из школы: лучше всего излучает и поглощает излучение абсолютно черное тело. Наружный экран должен поглотить ИК от батареи и затем излучить его в комнату. Для этого он, во первых, должен обладать хорошей теплопроводностью, чтобы поглощенное ИК не возвращалось обратно. Во-вторых, чем он будет темнее, тем лучше. Как задекорировать батарею снаружи – дело прежде всего вкуса; а вот изнанку экрана в любом случае следует выкрасить черным.

Поясним на примере: Допустим, экран черный; коэффициент поглощения по ИК k = 0,8. Поглощает излучение он с одной стороны, излучает в обе. Теплопроводность материала экрана также не бесконечна. Обратное излучение дополнительно подогреет батарею, она станет излучать сильнее. Точный расчет довольно сложен, требует знания высшей математики, но конечный результат прост: 1, деленная на корень квадратный из 2, умножается на квадрат k. То есть, в комнату уйдет 0,707х0,64 = 0,453 от штатного потока ИК.

Это уже меньше того, что «вытянет» алюминиевый радиатор с профилированными каналами при ухудшенной конвекции. При светлом экране теплопередача в комнату еще ухудшится. Куда девается неиспользованное тепло? Уходит в трубу обратки, а вы за него все равно платите. Можно ли поправить дело? Да, можно. Прежде всего – дополнительным тепловым экранированием от стены.

Оптимальный экран своими руками

Материал

Прежде чем взяться за дело, подумаем хорошенько: чем закрыть батарею? От этого зависит как скорость и простота работы, так и тепловая эффективность радиатора в экране.

• Пластик – не годится однозначно. Дорог, плохо проводит тепло, придать ему эстетичный вид, как ни странно на первый взгляд, в домашних условиях труднее, чем металлу. А самое главное – от неравномерного нагрева пластик со временем покоробится, а то и пойдет пятнами.
• Металл – недорог, отличный проводник тепла. Но чтобы сделать красивое металлическое изделие дома, нужны твердые рабочие навыки и достаточно обширный набор инструмента.
• Дерево – эстетично, экологично, легко в работе. Но плохо проводит тепло, и существенно улучшить его теплопроводность нельзя. Тем не менее, правильно изготовленный (см. далее) деревянный экран для радиатора вполне эффективен.
• Гипсокартон – на первый взгляд не подходит, и не столько по теплопроводности. От неравномерного нагрева гипсокартон пересыхает и начинает шелушиться, пылить, трескается. Но потратив немного труда, гипсокартон можно улучшить по всем показателям и сделать из него отличный экран.

Подготовка гипсокартона

Игольчатый валик для гипсокартона

Чтобы зашить батарею гипсокартоном, его следует подготовить. Прежде всего, специальным игольчатым валиком для гипсокартона (см. рис) прокатываем изнанку вырезанных заготовок. Валик не обязательно покупать, можно взять напрокат. Залог невелик, ломается инструмент редко, изнашивается слабо, так что и арендная плата невелика, а работы – на полчаса-час. Затем заготовки два раза с каждой стороны пропитываем водной эмульсией ПВА. Она недорога, и потребуется 2-3 л.

Смысл процедуры:

1. Пропитка полимерной эмульсией улучшает теплопроводность.
2. Лунки от накалывания создают тепловые мостики изнутри наружу.
3. Пропитанный полимерной эмульсией гипсокартон не пересыхает.
4. На пропитанный гипсокартон хорошо ложится краска, давая ровный слой.
5. Распил обработанного таким образом гипсокартона электрическим или ручным лобзиком получается чистым; после дополнительной обработки шкуркой и покраски изделие, вышедшее из умелых рук, выглядит не хуже пластикового фабричного.

Теперь можно приступать к изготовлению экрана.

Конструкция

Экран для радиатора отопления с повышенной теплоотдачей

Разрез экрана с радиатором отопления, обеспечивающего не уступающую исходной теплоотдачу, показан на рисунке. Помимо выше описанного, в конструкции две изюминки: аэродинамический козырек и инжектор теплого воздуха. Изготавливаются они из жести, оцинковки, или даже из картона. В последнем случае внутреннюю сторону козырька нужно оклеить алюминиевой фольгой (подойдет рукав для запекания).

Козырек необходим не только для старых «чугунок». Для алюминиевых радиаторов он еще нужнее. Без него в углу под подоконником, или верхней полкой экрана-короба, образуется описанная выше теплая воздушная подушка, способная начисто перекрыть конвекцию. Алюминированная обращенная к радиатору поверхность козырька переотражает наружу некоторую долю ИК. По деньгам счет идет на копейки, но за отопительный сезон копеек этих нащелкает немало.

Инжектор подсасывает теплый воздух от лицевой стороны радиатора

Обратите внимание, что его выход выполнен с некоторым сужением. На «малом газу» инжектор практически не работает, но с усилением подогрева тяга усиливается и теплый воздух сверху «валит клубами»

В буквальном смысле, если проверить дымом.

В целом, при сильном подогреве совокупный поток тепла от такой конструкции оказывается больше расчетного в свободном пространстве. Там, где радиатор в обычном экране все хуже и хуже справляется, радиатор в экране с козырьком и инжектором «кочегарит» все сильнее и сильнее.

Инжектор и козырек некритичны к размерам, достаточно сделать приблизительно так, как показано на рисунке. В случае необходимости можно подогнуть или разогнуть.

Крепление экрана к стене – любое. Лучше всего, конечно, резьбовые шпильки в анкерных цангах, но стоят они немало, так что подойдут и любые деревянные чурбачки

Но важное условие для эффективной работы конструкции: общая площадь элементов лицевой поверхности должна быть меньше таковой промежутков между ними. При регулярной структуре обрешетки деревянные рейки или полоски гипсокартона должны быть уже промежутков

В таком случае при старых чугунных батареях элементы обрешетки предпочтительнее располагать вертикально.

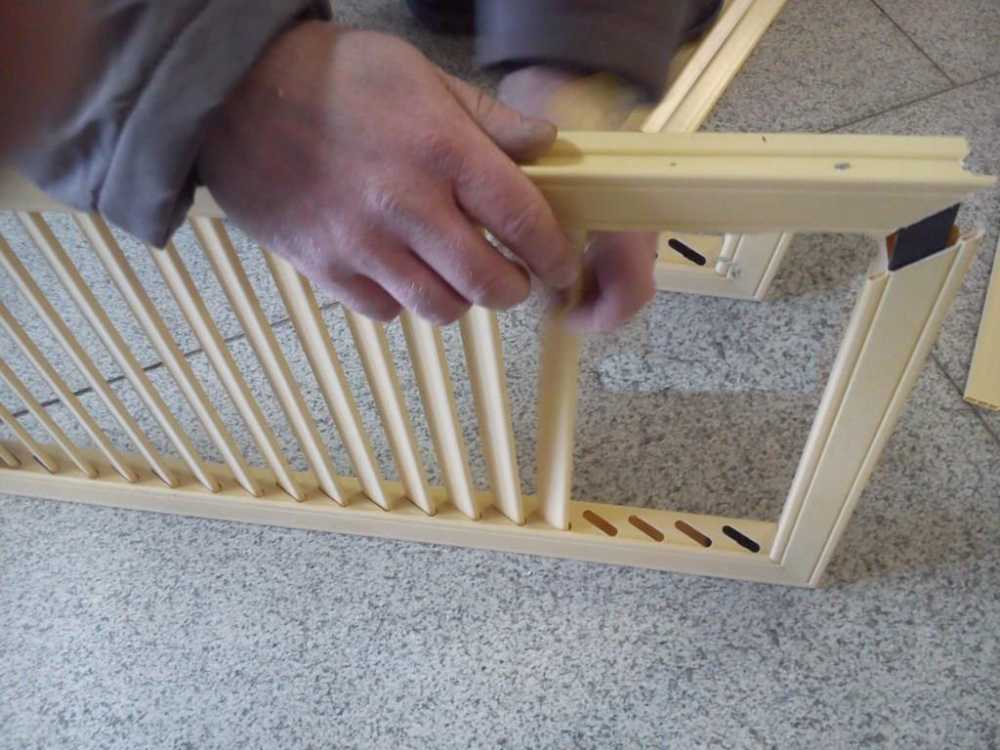

Видео: сборка экрана для радиатора из готового комплекта

Итог

Итак, теперь вы знаете, как сделать радиатор отопления украшением интерьера, не лишившись тепла и уюта. Благополучной вам зимы в теплой квартире!

Сборка

Когда все детали готовы, приступают к сборке. 4 элемента лицевой панели соединяют вместе, используя столярный клей. Для большей надежности их рекомендуется зафиксировать гвоздиками. Аналогичным образом собирают рамки для боковых стенок и крышки будущего экрана. Места срезов закрывают кромкой для отделки.

С изнаночной стороны рамки к ней прикрепляют металлическую сетку. Для этого используют строительный степлер.

Получившиеся элементы соединяют вместе. Сначала к лицевой крепят одну боковую панель, используя металлические уголки и шурупы, после – вторую, и только потом крышку.

Экран собран, теперь при желании его можно декорировать: покрыть краской, лаком или морилкой.

Разновидности

Если задумали делать своими руками, то можете изготовить экран в виде следующих конструкций

• Экран для батареи с коробом.
• Накладной.

Накладные  декоративные экраны для радиаторов, можно сделать из различных материалов

Если у вас белое пластиковой окно и батарея уходит под подоконник, то экран можно сделать из того же материала, как и подоконник, т. е. из профиля. Вырезать своими руками профиль по размерам вашей батареи и при помощи уголков и саморезов прикрепить его к стене. По бокам установить декоративные планки, как и на подоконнике, а гвозди замазать белой краской.

Профиль подоконника

Вместо профиля можно взять лист МДФ и тоже получится красиво.

Ещё один вариант, это взять деревянную раму по размеру радиатора и при помощи саморезов натянуть на неё с обратной стороны ротанговый лист. Крепить подобный экран своими руками ещё проще. С обратной стороны рамы прибиваете две петли, а на батарею, на веревочку вешаете крючки, под эти петли. Чтобы такая решётка висела ровно надо опытным путём проверить как повесить крючки.

Из ротанга

Посмотрите на видео ещё один из вариантов изготовления защитной решётки:

Не обязательно делать своими руками, можно заказать по вашим размерам и сделают фасад для батареи. Фасад представляет собой красивые решётки, они могут быть перфорированными или резные. Перфорированные экраны обрамлены металлической полоской их просто можно закрепить своими руками. Резные решётки для радиаторов могут быть художественными произведениями, за которыми не всегда можно увидеть радиатор. Резные решётки могут быть изготовлены с применением новейших технологий, например с помощью лазерной гравировки. Из МДФ плит изготавливают резные авторские работы.

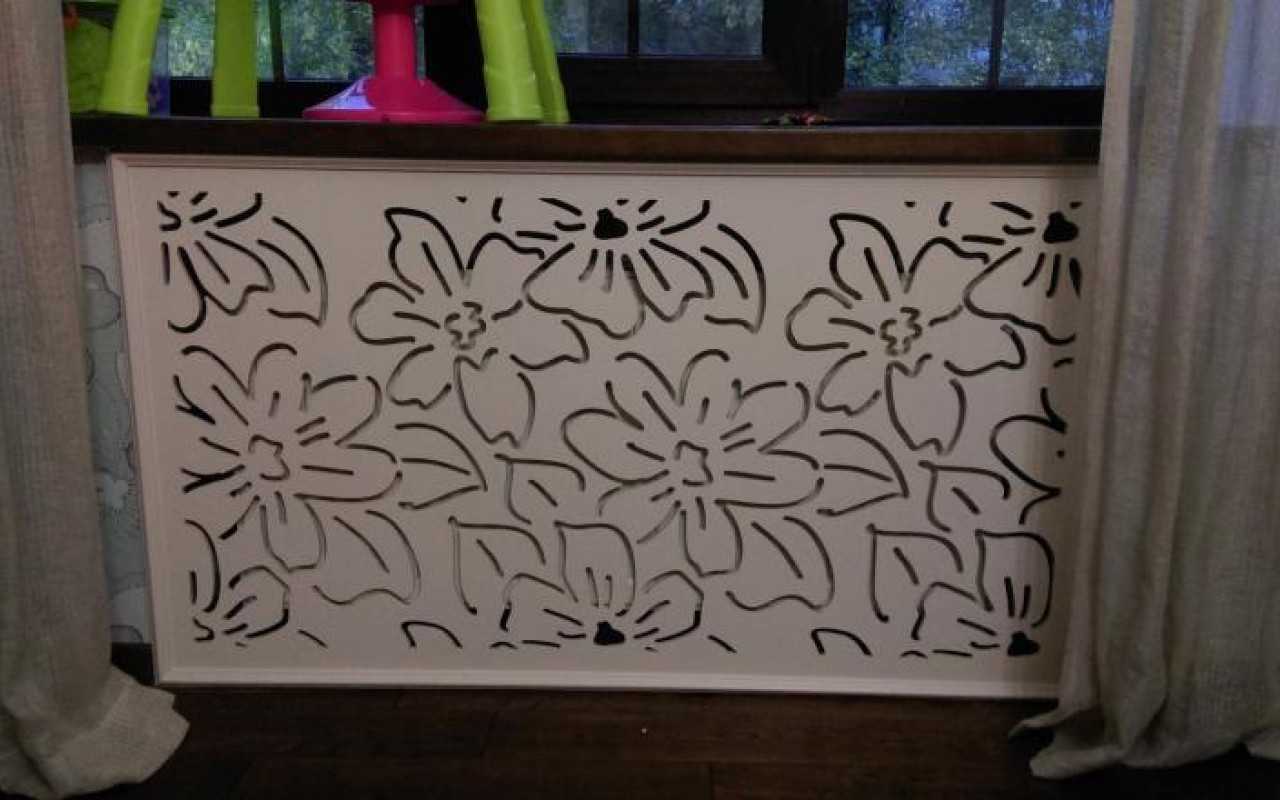

Резной

Желаю удачи и реализации своих идей!

Как сделать своими руками?

Изготовление панели для обогревателя начинается с выбора желаемого дизайна. Следует учитывать местоположение печи, наличие навыков работы с различными материалами, наличие рабочих инструментов и доступных материалов. Самый простой способ — сделать дома щитовой короб или щитовую решетку. Давайте рассмотрим, как вы можете сделать эти щиты самостоятельно.

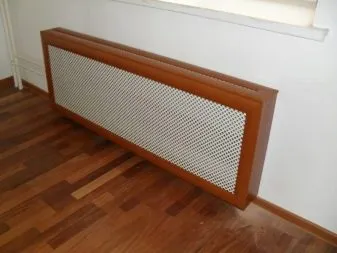

«Короб»

Самый популярный из импровизированных — абажур в форме коробки. Существует множество вариантов изготовления панелей для такого короба, а также используемых материалов. Рассмотрим самый дешевый и простой ящик, который можно сделать из сетки, имеющей каркас. Сначала нужно подготовить, что и из чего мы будем делать.

Инструменты и сырье

• панели мелкодисперсионной фракции (МДФ) или древесно-стружечные плиты (ДСП), по цвету гармонирующие с интерьером комнаты;
• металлическая ячеистая сетка;
• лист металла или фольга для заднего теплоотражательного элемента;
• ножки (дюбели, крепежные крюки; анкеры, болты);
• ножовки по дереву и по металлу;
• дрель;
• наждачная бумага;
• клей, небольшие гвоздики, мебельный степлер;
• крепежные материалы (скобы, шурупы, уголки).

Алгоритм действий

Экранная коробка — это коробка без задней панели. Передняя и торцевая панели ящика изготовлены из металлической сетки, обрамленной декоративной реечной рамкой. Этот вариант хорошо выглядит и не влияет на теплоотдачу батареи. Крышка экрана изготавливается либо из сетки (подобно передней панели), либо из цельной пластины.

Снятие мерок, создание эскизов

Начните процесс создания экранного бокса с задания параметров и рисования эскиза будущего изделия.

1. Снимают мерки с батареи – высоту и ширину. Для оптимального размера фасадной панели значение высоты увеличивают на 5 см, а ширины – на 10 см.
2. Измеряют глубину батареи. Получившееся значение увеличивают на 2,5 см. Таким образом, получают ширину торцевых деталей (высота их будет равна высоте фасадного экрана). На выкройке отмечают местонахождение труб.
3. Определяют размеры крышки. Ее длина – это ширина фасадной панели, а ширина на 1-2 см больше ширины торцевых панелей.
4. Окантовочная рамка по длине равна сумме срезов всех панелей, а по ширине соответствует желанию мастера (для фасада ширину рамки рекомендуют делать равной 11 см).

Деревянные экраны

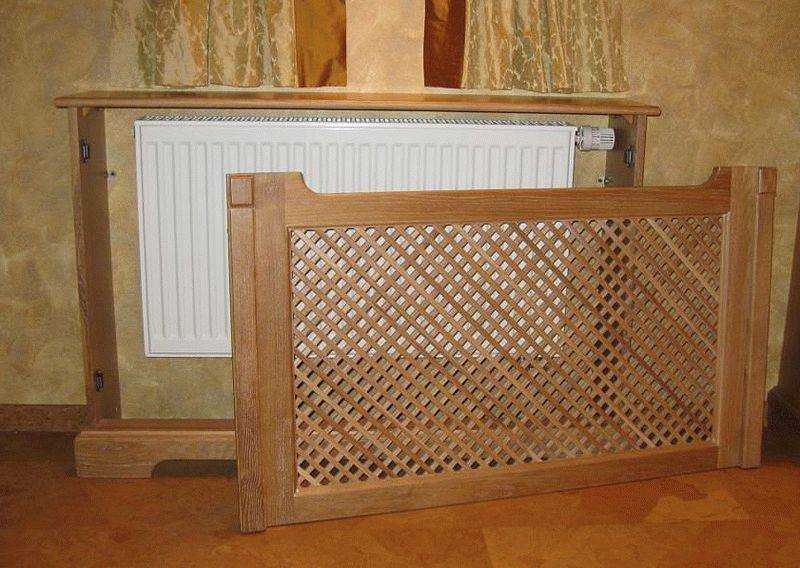

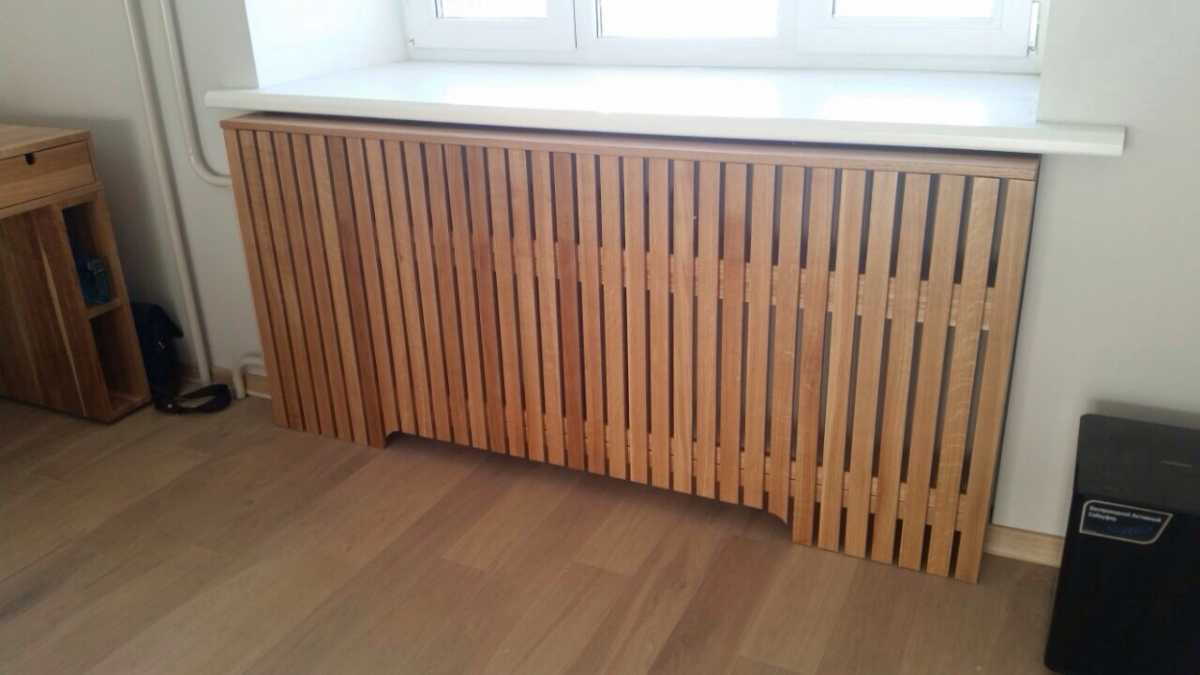

Простейший в изготовлении экран — панель в виде решётки из деревянных реек, закреплённых на деревянной рамке. Положение реек может быть любым — вертикальным, горизонтальным, диагональным.

При желании можно сделать ячеистую решётку, расположив рейки под углом друг к другу, и используя два противоположных направления раскладки. Причём угол между ними не обязательно должен быть прямым. Но чтобы решётка была плоской, придётся в точках соединения делать пазы, а, учитывая толщину рейки и ручной способ изготовления, выполнить всё точно будет непросто.

Ещё один вид — экран-жалюзи. Такой экран напоминает классические деревянные ставни-жалюзи на окна. Для того чтобы рейки в рамке были под одинаковым углом к плоскости, на боковых стойках при помощи стусла делают одинаковые параллельные пропилы. Так как толщина полотна ножовки по дереву меньше толщины рейки, то на каждую из них нужны два пропила, а лишнее надо убрать узкой стамеской.

И брус для рамки, и рейки должны быть сухими. Учитывая близость экрана к батарее, необходимо, чтобы их собственная влажность была не выше 12% (это общие требования к древесине, предназначенной для столярных работ). Есть простой домашний способ проверки — если тонкую стружку попытаться завязать в узелок, то она должна сломаться.

При изготовлении обоих видов экрана каждую рейку перед креплением к рамке надо тщательно отшлифовать. После того как их закрепят на месте, решётку грунтуют, покрывают в два слоя лаком, краской или эмалью.

В качестве декоративной отделки можно закрепить по периметру рамки наличники из дерева или МДФ. Если это деревянные наличники, то их надо обработать так же как и решётку, но финишное покрытие у них не обязательно должно быть таким же — периметр может быть другого оттенка.

Когда батарея стоит в нише, то экран может либо полностью перекрывать её, либо висеть на крючках, оставляя небольшие зазоры сверху, снизу и по бокам.

При креплении экрана на короб, боковые поверхности обшивают ламинированным ДВП или ДСП. Торцы обшивки можно не отделывать декоративной кромкой, если наличники экрана будут их закрывать.

Еще один распространённый вид деревянного экрана — использование в качестве панели фанеры. При умении работать лобзиком, можно выпилить ажурную решётку с любым рисунком, перенесённым на поверхность фанеры по трафарету. Финишная обработка такой панели не отличается от решётки: шлифовка, грунтовка и покраска.

Важно! Выбирая ДСП или фанеру для экрана, необходимо обратить внимание на их класс. Для фанеры он должен быть Е1, для ДСП — Е0

Каким должен быть экран для батареи

Батареи отопления отдают тепло окружающей среде посредством излучения тепловой энергии и непосредственного теплообмена с воздухом, чему способствует активная конвекция воздуха в помещении. Экран для радиатора в идеале не должен вовсе сказываться на эффективности теплообмена. При выборе подходящей конструкции отрицательное влияние на теплообмен следует свести к минимуму.

Опираясь на это требование, можно высказать ряд правил, которые необходимо учесть при изготовлении:

1. Наличие вентиляционного зазора внизу по ширине радиатора для доступа воздуха к поверхности радиатора не менее 7 см.
2. Наличие вентзазора сверху по ширине радиатора не менее 10 см для выхода теплого воздуха.
3. Расстояние от крайней части радиатора до передней панели экрана не менее 5 см.
4. Не менее 50% передней панели экрана составляют просветы. У любой выбранной решетки больше половины площади составляют сквозные отверстия.
5. Вся внутренняя поверхность окрашивается в черный цвет.
6. За радиатором отопления на стене монтируется теплоотражающий экран.
7. Конструкция делается съемной, по крайней мере, передняя панель, для доступа к радиатору.

При наличии терморегуляторов на радиаторе сифонного типа они не должны закрываться даже частично, допускается изоляция клапана, но сифон должен быть за пределами экрана.

При несоблюдении этих простых правил тепло от радиатора будет аккумулироваться под экраном и, скорее всего, обратно попадет в теплоноситель, уйдет в обратку. Снизится мощность радиатора, ведь она напрямую зависит от разницы температур теплоносителя и воздуха в помещении, в итоге меньше тепла попадет в квартиру.

Конструкция

Экран для радиатора может иметь несколько вариантов исполнения, в зависимости от расположения радиатора и конструкции ниши, в которой он установлен.

Цельный экран-короб. Для радиатора, расположенного на стене без утопления в нишу или сильно из нее выставленного внутрь помещения.

Накладной экран только из одной лицевой панели, если радиатор утоплен полностью за границу ниши под окном и подоконником.

Фальшстенка из гипсокартона с решеткой напротив радиатора.

В первом случае получается самый универсальный вариант. Если понять, как он устроен, можно воспроизвести любой другой вариант, требуемый в конкретной ситуации. По раме из деревянных брусков или металлическому профилю самого меньшего размера в сечении собирается каркас, который впоследствии обшивается декоративными панелями и решеткой в передней части.

В боковых стенках выполняются прорези под трубы, подходящие к радиатору, или экран расширяется достаточно, чтобы полностью скрыть выводы труб, если они были изначально проложены внутри стен. Крепление осуществляется к стенке за батареей, для чего используются подвесные петли на экране и кронштейн на стенке.

Требуемый зазор сверху можно скрыть из виду, расположив над ним дополнительно полку из листа ламинированного МДФ. Она должна отстоять от экрана на ширину самого зазора, то есть не менее 7 см. Этого вполне достаточно, чтобы визуально скрыть радиатор. Полка будет приятным и полезным дополнением к декору батареи.

Отдельно следует оговорить особенности экранов, монтируемых в фальшстенках из гипсокартона. Недостаточно просто расположить решетку напротив радиатора. Необходимо ограничить пространство вокруг радиатора от остального пространства за фальшстенкой. Например, завернув края теплоотражающего экрана из металлизированного вспененного полиэтилена, закрепить их на обратной стороне гипсокартона. По верхней и нижней части решетки, соответственно, выше и ниже радиатора обязательно формируются вентзазоры, которые отделываются пластиковыми наличниками от ПВХ-панелей.

Стеклянный экран

Если деревянные экраны хорошо подходят для традиционных и деревенских стилей, а металлические — для промышленного, то стеклянные отлично смотрятся в современных интерьерах, таких как: хай-тек, минимализм, фьюжн, поп-арт. Всё зависит от декоративной обработки стекла.

В принципе, можно заказать для стеклянного экрана самоклеящуюся плёнку с широкоформатной печатью. А можно сделать рисунок на матовой или прозрачной поверхности с помощью пескоструйной обработки или пасты для химического травления стекла.

Если нет желания возиться с декоративной обработкой, то в продаже есть стёкла с матовой поверхностью или окрашенные в массе — надо только заказать нужный размер, а кромку можно обработать и самому. Единственное условие — стекло должно быть закалённым.

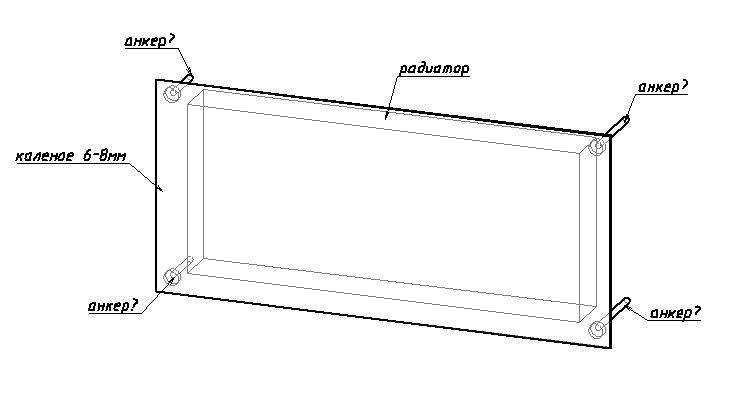

Самый простой вариант монтажа экрана — это точечное крепление стекла к стене в четырёх местах. Для этого используют специальную фурнитуру с дистанционным креплением.

Но есть один недостаток — в закалённом стекле надо просверлить отверстия, а в домашних условиях это сделать сложно.

Поэтому в качестве несущей конструкции экрана лучше использовать холоднокатаную тонкостенную трубу. Её (и крепления для неё и стекла) продают в магазинах, торгующих всем необходимым для изготовления мебели. Как правило, такие трубы и крепления делают хромированными, но можно заказать их покраску в любой оттенок из палитры RAL. Стойки для экрана крепят к полу.

В качестве дополнительного упора стоек можно закрепить к стене два дистанционных регулируемых крепления закрытого типа (с заглушкой на трубу). Стекло крепят между стойками на зажимах.

рмнт.ру

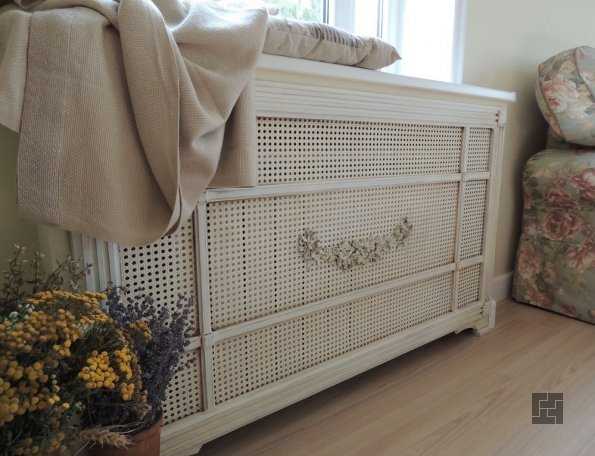

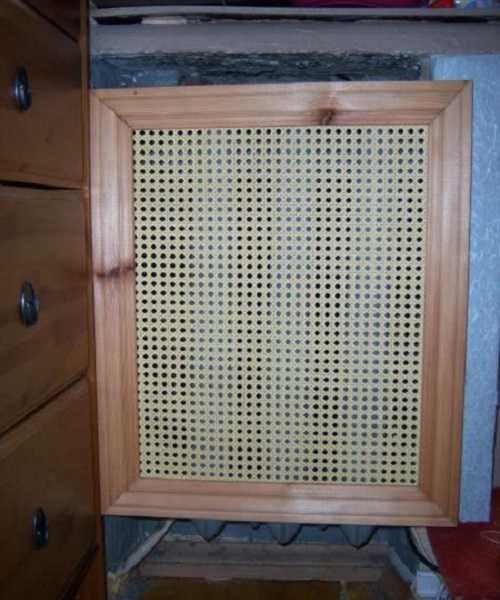

Экран из ротанга

Ротанговое полотно в нашу страну привозят уже в готовом виде в полотнах стандартной ширины: 60, 74 и 90 см. В последнее время на рынке стройматериалов появился искусственный ротанг, который изготовляется на бумажной основе и далее окрашивается. Полотна такого материала могут иметь ширину 60 и 90 см. Ещё один отличный вариант – искусственный ротанг из ПВХ. Он выпускается только в белом и желтоватом цвете и только шириной 60 см.

Искусственный ротанг

Важно выбрать качественный искусственный ротанг от солидного производителя, чтобы в отопительный сезон ваша комната не наполнялась вредными испарениями. По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга

А обрамление лучше всего сделать из деревянных планок

По технологии изготовление короба практически аналогично описанному выше, разница только в том, что сетка создаётся из ротанга. А обрамление лучше всего сделать из деревянных планок.

Искусственный ротанг в стиле прованс

Особенности и требования

Декоративные работы в отношении радиаторов отопления имеют свои особенности. Не так просто скрыть данные приборы, не нарушая при этом их функциональности, так как предполагается, что тепла от таких батарей будет поступать меньше. Кроме того, затрудняется доступ к самим отопительным элементам

Поэтому при декоре очень важно понять, как именно с этим справиться наименьшими потерями

Удобство выражается еще и в том, что при необходимости элемент можно максимально быстро снять, что помогает экономить время при возникновении нештатных ситуаций, а также сохраняет целостность самого короба. При наличии основательных креплений быстро и без ущерба демонтировать конструкцию не представляется возможным.

А также важным пунктом является теплоотдача. На обогрев влияет инфракрасное излучение, нагревающее предметы, и конвекция, которая греет сам воздух. Если на коробе не имеется зазоров, это станет препятствием для данных действий. Лучше, если экран не будет закрывать радиатор сверху и снизу, так как для равномерного прогревания холодный воздух должен поступать снизу отопительного элемента, проходить через него и выходить сверху уже нагретым. Если такой возможности нет, прогрев помещения будет происходить хуже, и температура в комнате, соответственно, будет ниже.

Исходя из вышеперечисленного, наиболее удачным решением является резной либо перфорированный короб из дерева. Сплошная поверхность должна максимально отсутствовать, а отверстия в данном случае обеспечат циркуляцию воздуха. Кроме того, дерево считается экологически чистым материалом и подходит для различных видов дизайна. И также важным является тот факт, что под воздействием высоких температур отсутствует выделение вредных веществ.
