Двухуровневый потолок из гипсокартона

Готовим поверхность

Теперь у нас есть все необходимое, чтобы провести подготовку к работам. В первую очередь следует провести следующие действия:

• убрать с помещения всю мебель или накрыть ее клиенткой;
• счистить старую отделку с потолка и верха стен, чтобы ее куски при монтаже не отваливались и не мешали работе;
• замазать, если они есть, все щели;

Заделка щелей

прогрунтовать поверхность потолка грунтовкой глубокого проникновения.

После того, как слой грунтовки просохнет, на готовую поверхность стен и потолка следует нанести разметку. Чтобы правильно перенести все линии с чертежа на стены и потолок, четко следуйте его плану.

Выбор профиля для двухуровневого потолка

Здесь также есть несколько вариантов. Можно взять разделительный багет, который применяют для соединения полотен на одном уровне (маркируется буквосочетанием СП) и отбойник. Это профиль, в сечении напоминающий букву «Y» или «Z».

При таком способе монтажа каркаса второго уровня разделительный багет располагают не горизонтально, а вертикально. Его закрепляют к верхней части балки или прочной планки. А к нижней прикручивают отбойник. Один отрез плёнки вставляют в верхнюю часть разделительного профиля и натягивают на том же уровне. А другой — заправляют в нижнюю щель и проводят вертикально до отбойника, где плёнка меняет направление на горизонтальное.

Но такой способ относительно сложен в реализации. Чаще берут багеты, специально созданные для двухъярусных потолков. Они подразделяются на несколько разновидностей, каждая со своей маркировкой и назначением:

1. ПП — для простого перехода между уровнями (высота яруса может быть 5, 6,5 или 7,5 см).
2. НП — для создания ниши с межуровневой подсветкой (высота перехода получается 5 см).
3. КП — используется вместе с предыдущим профилем, выполняет несущую функцию (высота 9 см);
4. ПЛ — для перехода уровня с подсветкой, багет имеет нишу для установки LED-ленты, которая закрывается светорассеивающей вставкой (высота 7,5 см).

Все виды профилей применяются для создания как прямых, так и криволинейных конструкций (кругов, овалов, волн или спиралей). Чтобы каркас изгибался, багет надпиливают через каждые 15 мм. А затем для прочности скрепляют алюминиевой лентой и саморезами (приблизительно одну полосу на три надпила или 2-4 см).

Рассмотрим подробно технологию монтажа простого двухуровневого натяжного потолка. Материалом обоих ярусов будет ПВХ-плёнка. В качестве каркаса используем потолочный профиль ПП 75 для ступенчатого перехода уровня. В нижний ярус встроим точечные светильники. Это наиболее простая конструкция двухуровневого натяжного потолка для самостоятельной установки.

Монтаж пластикового каркаса

Шаг 1. Монтаж пластикового каркаса начинается с крепления деревянных удерживающих брусков под будущий профиль. Крепятся они к основному потолку при помощи дюбелей. Это упрощенная вариация каркаса жесткости. Можно его заменить на металлические U- и C-образные профили, но без опыта создать такую конструкцию не получится. Поэтому лучше использовать именно деревянные бруски. Крепятся они с отступом между друг другом в 20-30 сантиметров.

Монтаж брусков под профиль

Еще один вариант — монтаж каркаса натяжного потолка

Шаг 2. Теперь проводится монтаж самого пластикового профиля по ранее расчерченной линии. Крепится он к брусками обычными саморезами по дереву. Концы пластиковых профилей соединяются при помощи дополнительной пластиковой вставки. Её тоже следует закрепить к дереву. Нижняя часть пластикового профиля закрывается угловой гибкой перфорированной вставкой – её клеят на полиуретановый или схожий по свойствам клей. Это делается для того, чтобы при натяжении полотна не было острых углов, об которые эластичный материал может порваться.

Цены на точечные светильники

точечный светильник

Монтаж разделительного профиля

Можно использовать и алюминиевый профиль — подпиливать его нужно болгаркой, причем здесь нельзя спешить, окончательный рез допиливается ножовкой по металлу

Шаг 3

В процессе монтажа пластикового профиля важно не повредить кабеля коммуникаций (к примеру, пожарная сигнализация). Их либо закрывают пластиковым узким коробом, либо крепят к потолку скобами

В месте стыка кабеля и каркаса в последнем делается маленький надрез.

Шаг 4. Пластиковый профиль задает высоту нижнего уровня будущего потолка. Обязательно нужно проверить надежность крепления. Оптимальный вариант – точечная нагрузка в 15 килограммов. Такого запаса прочности будет достаточно даже с учетом возможного затопления со стороны соседей (если речь идет именно о квартире).

Готовый каркас

Шаг 5. В местах, где пластик соприкасается со стеной, углы профиля стесываются. Это удобнее сделать болгаркой с наждачным листом или обычным напильником. Необходимо создать плавный скос к стене, чтобы точка соприкосновения была гладкой, без грубого перехода. В месте касания крепится металлический профиль с гарпуном, так как по этой линии тоже будет крепиться натяжной материал.

Установка багетов – кронштейнов, фиксирующих потолочное полотно

Установка багетов фиксирующих потолочное полотно

Данный процесс идёт от стен и далее и осуществляется несколькими способами:

1. При основном уровне, начинающемся от стен, в наиболее низком углу необходимо отступить примерно 4 см от потолка и поставить отметку. Далее, посредством водяного уровня эта отметка переносится на прочие стены;
2. Если под натянутым потолочным полотном нужно установить внутреннюю подсветку, потолок опускается ещё ниже, ведь нужно учесть высоту используемых осветительных приборов;
3. При втором уровне, берущем начало от стены, разметка положения багета зависит от высоты этого уровня.

Материалом для багета служит алюминиевый либо пластиковый профиль. При большой площади натяжного потолка лучше воспользоваться алюминиевыми кронштейнами: они отличаются большей жёсткостью и надёжностью. Оптимальный интервал между саморезами составляет примерно 10 см, в углах же он уменьшается до 5 см.

Кронштейны крепления устанавливаются вдоль всех сторон помещения. На каждый уровень натяжного потолка нужен свой ряд багетов, причём расположение багетов второго уровня должно быть такого, чтобы пластиковая конструкция полностью закрывалась материалом дополнительной потолочной поверхности.

Схема крепления натяжного потолка

Установка каркаса первого уровня

Для доступного примера можно взять проект «На кухне». Убирается вся мебель, которая будет мешать при монтаже двухуровневого потолка на кухне, и последующих операциях. Далее, очищается потолок от грязи, обоев, обвисшей краски или штукатурки. Наносится грунтовка с антисептиком против паразитов.Процесс установки первого уровня из профилейДалее, требуется нанести все линии и нужные точки, которые есть в подготовленном чертеже. Электропровода прячутся в «рукав» и фиксируются в верхнем углу под потолочной базой, для того чтобы не было помех. НП (направляющие профиля) крепятся на стены так, чтобы нижняя граница профиля совпадала с нанесенной линией. Крепежи следует устанавливать через 40 см.

Далее, берется ПП (потолочный профиль) и из него нарезаются отрезки размером меньше цифры от потолка до НП на 1см (то есть, если от потолка до НП 12 см, тогда отрезок ПП должен быть 11 см). С одной стороны отрезка требуется срезать бока на 2.5см., а сама основа немного зауживается с двух концов. Это получаются подвесы. Они прикрепляются к ПП с шагом до 60 см. В местах стыков ГКЛ и на поворотах их следует прикрепить практически рядом для усиления конструкции. На «язычок» отрезка крепится направляющий профиль с помощью крепежей. Для того чтобы НП был на одной линии по всей конструкции, требуется следить за этим при помощи рулетки. Измерять расстояние вертикально на каждом прикрученном участке. Далее, на потолочной основе отмечаются точки будущих точечных осветительных приборов. К этим точка тянется проводка, а также выводятся провода для выключателя. Провод должен быть на 20 см. больше, чем конструкция потолка.Схема устройства осветительных приборов на двухуровневом потолкеОт НП в стене к НП далее по конструкции ставятся куски ПП, размер которых равен расстоянию НП. ПП вставляется в НП на стене, нужно использовать угольник. После этого каждое соединение фиксируется саморезами. Когда конструкция 1-го уровня готова, боковые части зашиваются гипсокартоном. Для кухни лучше выбирать оцинкованный профиль, а не гипсокартон зеленого цвета (влагостойкий). Поскольку там всегда что-то кипит и жарится.

Где сделать перепад для потолка

Итак, первым делом надо определить где у нас будет перепад потолков, определившись с перепадом необходимо верхний потолок выдвинуть за место перепада на 10 сантиметров. Желательно чтоб, в том месте где будет перепад, на верхнем потолке стояли скобы. Зашиваем верхний потолок, затем крепим направляющую основанием на верхний потолок, по стенам делаем опуски из направляющих до уровня нижнего потолка, отрезаем полосы гипсокартона по размеру, крепим к верхней и боковым направляющим эти полосы.

После чего под уровень нижнего потолка подставляем нижнюю направляющую, затем крепим его к полосам гипсокартона основанием в некоторых местах.

Как сделать перемычки из профилей

Все полностью не обкручиваем, потому-что нам надо вставить перемычки из профилей, перемычка вырезается с одной стороны с «язычком» — это значит обрезаем боковые полочки у профиля на 2.5 сантиметра, а основание оставляем. Размер этой перемычки вместе с «язычком» должен быть не больше ширины полос гипсокартона. Вставляем эти перемычки на расстоянии между собой 60 сантиметров и прикручиваем саморезами через гипсокартон в два металла. Тем самым мы соединяем жестко между собой металл, что благоприятно скажется на конструкции. Дальше все по плану сборки одноуровневого потолка. Цена на такой гипсокартон колеблется от 290 рублей до 325 руб. Стоимость оцинкованного профиля 70 руб. Потолок на кухне из гипсокартона делается с осветительными приборами, которыми подсвечивается стол и плита. Варианты двухуровневых потолков из гипсокартона можно увидеть на фото. По такому принципу делается 1-ый уровень потолка и в остальных комнатах.

Выбор подходящего гипсокартона

Перед тем, как делать двухуровневый потолок из гипсокартона своими руками, важно правильно выбрать материалы. Учитывать следует форму конструкции, габариты, наличие дополнительной подсветки и установку основной люстры

Листы ГКЛ различаются по следующим типам:

1. Стандартные листы ГКЛ серого цвета. Предназначены для формирования конструкций в сухих помещениях.
2. ГКВЛ – листы с антисептической пропиткой. Подходят для комнат с высокой влажностью, считаются универсальными и выделяются зеленым цветом.
3. ГКЛО могут быть серыми или розовыми, имеют высокий уровень пожаробезопасности.
4. ГКЛВО предназначены для монтажа во влажных помещениях с высоким риском горения. Например, в банях. Выкрашены в зеленоватый цвет. Имеют самую высокую цену в линейке.

Потолки с подсветкой

Уже редко где можно встретить традиционные люстры, висящие в центре комнаты. С помощью двухуровневых натяжных потолков с подсветкой в зал можно получить уютное и неповторимое помещение. Грамотные сценарии освещения позволяют творить настоящие чудеса. Одна из схем – подсветка точечными светильниками, расположенная по периметру полотна. Небольшие осветительные приборы будут формировать мягкий и рассеянный свет.

Контурный свет, находящийся по периметру уровней на потолке, позволит разделить пространство помещения на несколько функциональных зон. Для этого можно использовать ленту из светодиодов.

Создание первого уровня

Базовая плоскость потолка должен быть монолитной, а технология ее изготовления аналогична одноуровневой конструкции, когда:

• делается разметка на стенах и бетонной плите;
• по ней монтируется каркас;
• закрываются все созданные плоскости гипсокартонными листами.

Далее пошагово рассмотрим каждый элемент.

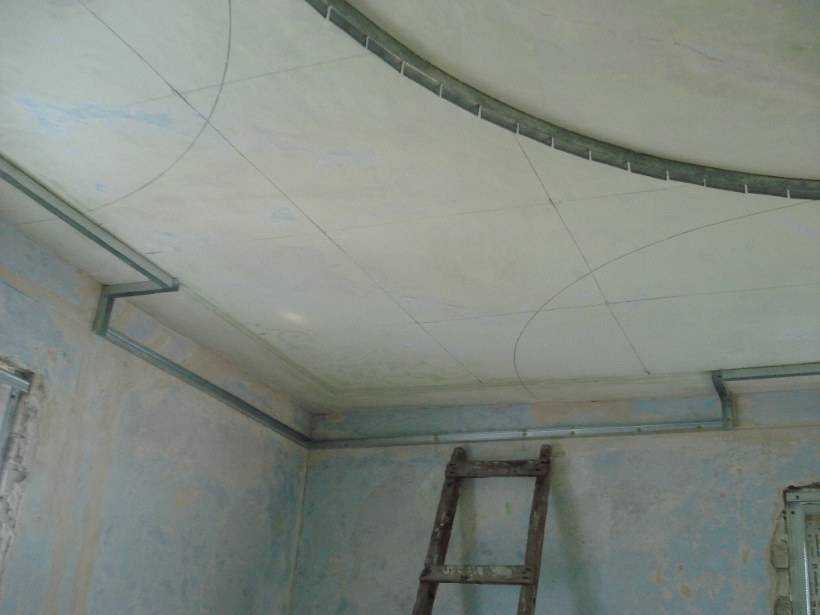

Разметка направляющих на стенах

Чертим линии крепления направляющих профилей на стенах. Их удобно создавать лазерным нивелиром.

Хотя в одной комнате можно обойтись проверенным дедовским способом с помощью гидравлического пузырькового уровня, карандаша, малярного шнура.

Определяем самый низкий угол в помещении. Делаем на нем отметку ниже потолка на 5÷15 см. Переносим ее уровень на противоположный угол стены, делаем заметку и проводим через две метки линию либо пробиваем ее малярным шнуром.

Повторяем эту процедуру по кругу на каждой стене, контролируя совпадение точек разметки для направляющих. Создаем идеальную горизонтальную плоскость.

Способ вычерчивания параллельных линий по потолку для крепления подвесов профилей не должен вызвать особых затруднений.

Разметка мест монтажа подвесов для несущих CD и поперечных UD профилей проводится в соответствии с разработанной схемой. Расстояние между силовыми элементами выбирают 40÷60 см, а ширину шага между подвесами — 50.

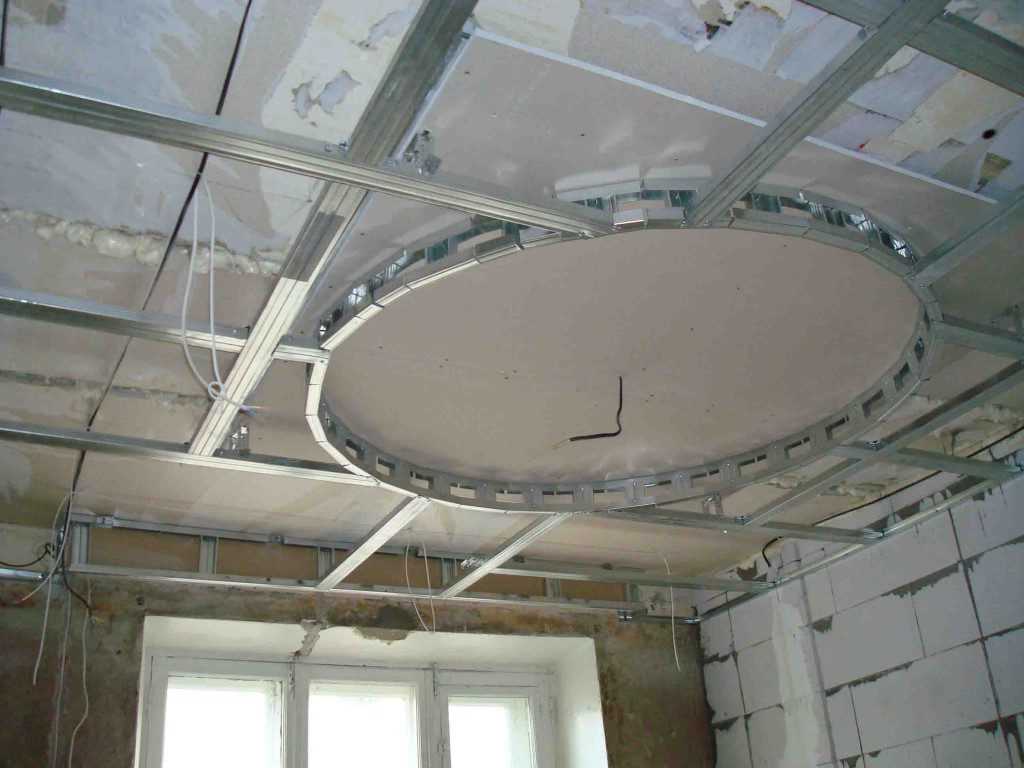

Установка обрешетки из профиля

Создаваемая силовая конструкция является основой подвесного потолка из гипсокартона. Она несет всю нагрузку, к ее креплению стоит подойти особенно ответственно.

Последовательность выполнения работы

Технология монтажа обрешетки для первого уровня заключается в следующем:

• к стене по нанесенным линиям устанавливают направляющие UD профили;
• в отмеченных разметкой местах, к потолку монтируют подвесы;
• в направляющие вставляют несущие нагрузку CD профили и надежно крепят их к подвесам;
• устанавливают поперечные UD профили и фиксируют их к несущим модулям с контролем линии горизонта создаваемой плоскости.

Особенности монтажа обрешетки

Методы крепления

Подвесы к потолку закрепляют при помощи двух-трех шурупов, но никак не одного. В случае даже небольших дефектов он может стать причиной обрушения.

При креплении профилей к подвесам необходимо работать аккуратно. Обрешетка способна изогнуться под тяжестью человека, создать излишний зазор между профилем, направляющими или базовой поверхностью бетонной плиты.

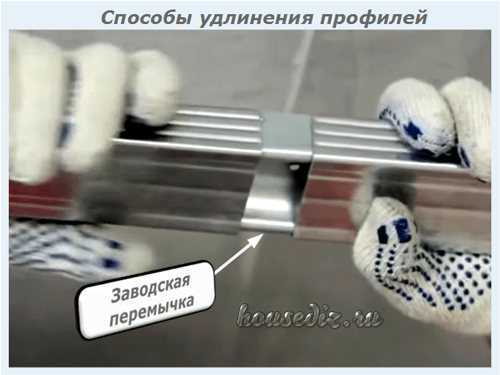

Способы удлинения конструкции

Вполне вероятно, что стандартной длины профиля не хватит на всю протяженность помещения и его придется удлинять. Используйте заводскую перемычку или сделайте ее своими руками из такого же образца.

Соединители профилей

Способов монтажа поперечных UD профилей много. Наиболее распространёнными являются три:

1. при помощи одноуровневого соединителя (краба), для этого в поперечинах прорезают пазы и вставляют их в несущий профиль. Это более трудоемкий, но самый распространенный метод, при котором гипсокартонный лист надежно закрепляется по всей обрешетке;
2. за счет двухуровневого соединителя, где поперечины крепятся снизу несущих деталей. Такой способ более быстрый, но он «съедает» подпотолочное пространство;
3. при помощи Т-образной детали или перемычек.

Учет электрической проводки

Для любых видов искусственного освещения придется проложить провода и кабели, безопасно подключить их к светильникам. Способ размещения их магистралей следует учесть в конструкции каркаса, а для защиты от механических повреждений дополнительно использовать гофру. Свободные концы проводов следует выпустить из нее с запасом на 20÷30 см.

Монтаж листов гипсокартона

Самой большой проблемой, с которой зачастую сталкиваются начинающие строители — это вопрос установки ГКЛ на каркас, расположенный на высоте. Для его решения существует два простых способа:

1. поднять на руках лист и прикрутить его в нескольких местах обрешетки;
2. использовать подпорки из подручных материалов.

Когда гипсокартонные листы приложены к обрешетке их фиксируют саморезами с шагом 40÷50 см.

Технология крепления листов гипсокартона на обрешётку может выполняться по одному из принципов создания конструкции:

• жестко зафиксированной схемы потолка;
• или единой плиты, плавающей относительно стен.

Для реализации второго способа применяется технологическая лента, наклеиваемая на стену. Она исключает повреждение листов и образование трещин при вертикальных смещениях.

Сплошной гипсокартонный потолок первого уровня можно не монтировать если обеспечивается четкая горизонтальная плоскость базовой потолочной бетонной плиты без изъянов. На нее допускается установка очередных ярусов.

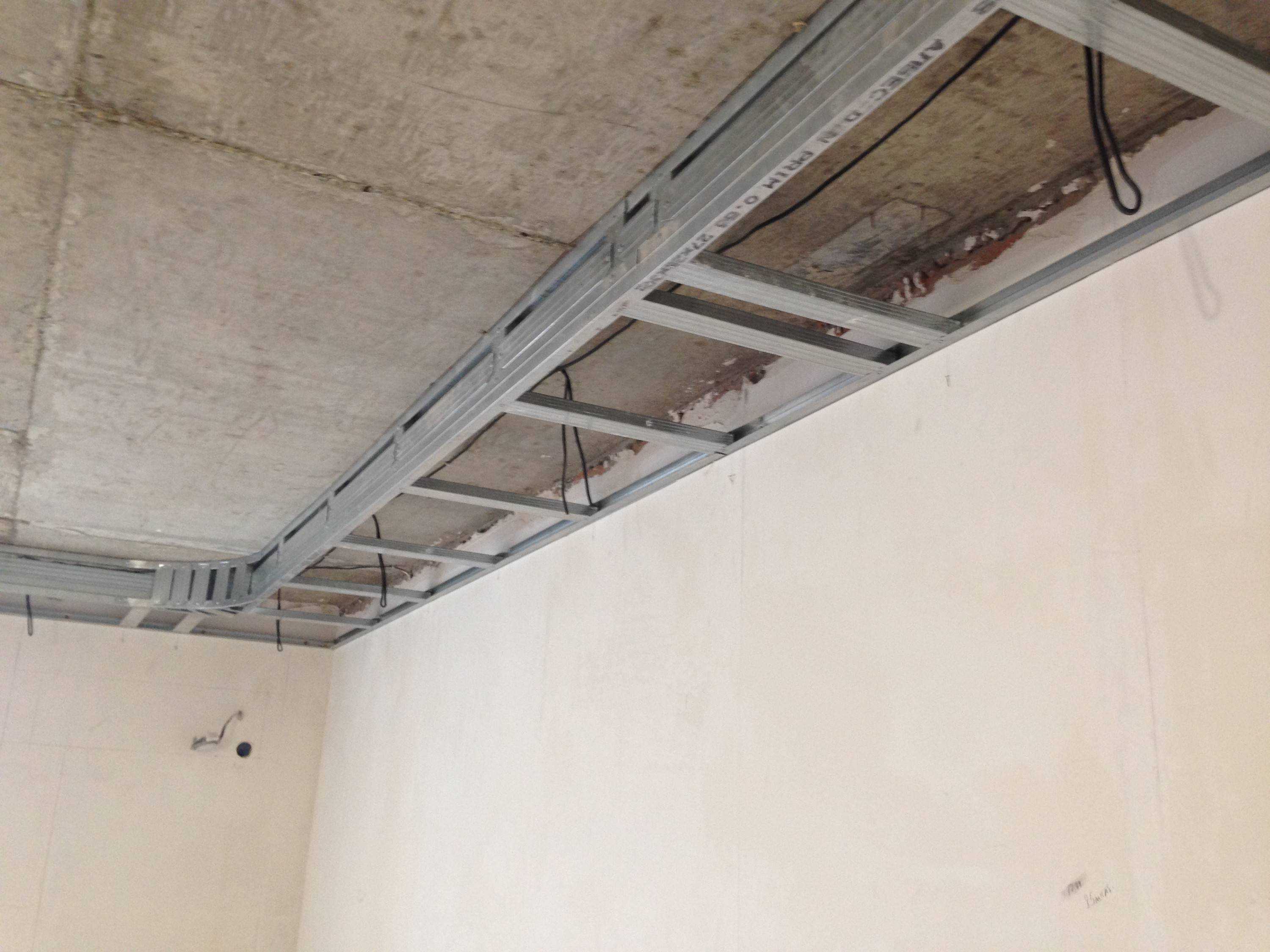

Подготовка и установка каркасной основы

Первый слой листового материала фиксируется к потолочной поверхности и верхней зоне стен. С помощью уровня (предпочтительнее лазерный) выполняют разметку расположения будущей каркасной основы.

После чего подбирается желаемая высота потолка – расстояние между двумя потолочными уровнями. В среднем этот показатель составляет 20 см. Ведь в двухъярусных конструкциях нужно достаточное количество внутреннего пространства для установки освещения. В противном случае ,при возникновении необходимости замены ламп или ремонта системы освещения недостаток места доставит серьезные неудобства.

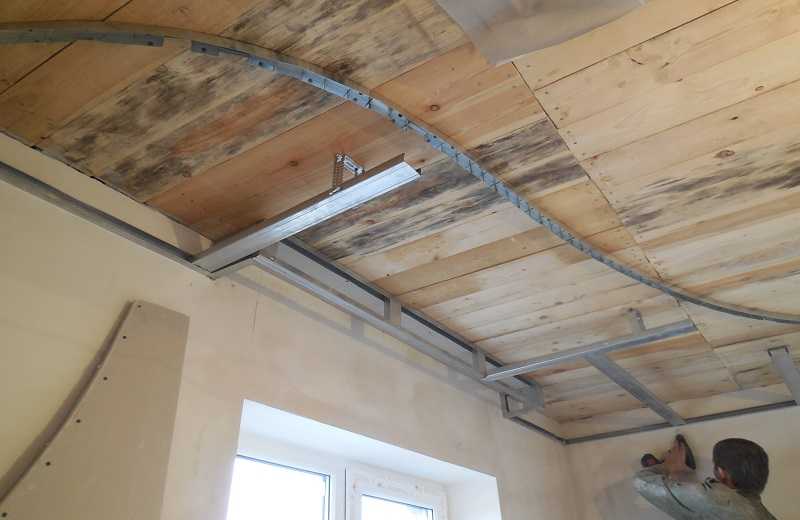

Формирование каркаса

Несущей конструкцией для потолка с двумя ярусами будет специальная каркасная основа, которая выполняется из оцинкованной стали.

Элементы для изготовления каркаса:

• профиль направляющего типа (27,5 либо 30 см);
• набор анкеров с шурупами (6/50);
• профиль потолочный (27,5 либо 30 см);
• прямые подвесы;
• саморезы (3,5х11 мм либо 4,2х16 мм).

Ножницами выполняется нарезка профилей, которые впоследствии устанавливаются на соответствующие по разметке места. Профили фиксируются дюбелями, которые забиваются с помощью молотка в заранее подготовленные перфоратором отверстия. В конце каждый дюбель докручивается с помощью шуруповерта.

Потолочный профиль нарезается на кусочки, длина которых короче предполагаемой высоты потолка на 5 см. Концы подгибают, чтобы они не мешали в процессе установки. К обоим концам направляющего профиля крепят куски потолочного.

Далее отрезают от нижнего направляющего профиля кусок такой же длины, как и верхний элемент. После чего эту деталь разворачивают тыльной стороной, на ней прорезают специальные пазы, и нижний профиль прикручивают к нижней части потолочного на концах.

После этого устанавливают оставшиеся отрезки потолочных деталей. Такая последовательность действий позволяет быстро собрать каркас.

Установка точечных светильников

По отметкам на полу определяют, где расположены закладные. К потолку приклеивают термокольца, которые нужны для защиты ПВХ-плёнки от перегрева. Во время эксплуатации материал не оплавится при включённом свете и не разойдётся от разреза.

Протектор промазывают монтажным клеем (лучше «Космофен CA-12») по всей поверхности, чтобы не образовалось пустот. Затем кольцо прикладывают к потолку и прижимают на 2-3 секунды, не двигая и не приглаживая.

Когда защита приклеилась, плёнку внутри вырезают строительным ножом. Подравнивают закладную так, чтобы она была вровень с потолком. Вытаскивают провод, подключают светильник и ставят его на место. Встроенные модели имеют на корпусе пружины-фиксаторы, которые нужно прижать и вставить в отверстие на потолке.

Конструкция двухуровневых потолков натяжных

Классический одноуровневый натяжной потолок представляет идеальную прямолинейную плоскость полотна, натянутого по правилам на крепежный профиль и закрепленного соответствующим образом.

Двухуровневый имеет более сложную конструкцию, которая включает в себя полотно потолка и каркасные элементы. К основным деталям конструкции относятся:
• разделитель
• уголок
• отбойник.

Эти элементы закрепляют на базовом потолке в определенной последовательности. Первоначально на базовом потолке с применением алюминиевой тонкой шины закрепляют монтажный уголок. Затем к уголку прикрепляют разделитель. В разделитель с помощью плоских приспособлений заправляют уровень полотна. При переходе от одного уровня к другому понадобится отбойник.

Отбойник и профиль крепления могут иметь внутренний или внешний изогнутый радиус. Процент изгиба задается на стадии разметки для сложных натяжных конструкций. Удобство применения отбойника значительно упрощает монтаж второго уровня.

Материалы для создания каркаса

• Направляющего профиля ПН28*27/UD28*27. Предназначен для устройства каркаса двухуровневого потолка, легко собираемого своими руками.
• Потолочного профиля ПП 60*27/CD 60*27. Формирует основу металлического каркаса.
• Стоечного профиля ПС 50*50, 75*50, 100*20/CW. Для изготовления перемычек и других соединительных частей.
• Направляющего стоечного профиля ПС 50*40, 75*40, 100, 40/UW 50*40, 75*40, 100*40. крепится по периметру потолка.

Для производства всех видов профилей используют оцинкованную сталь толщиной 0,4 – 0,6 мм, обладающую высокой стойкостью к коррозии. Они имеют стандартную длину 3 или 4м. Если есть необходимость в сооружении каркаса из деревянных брусков, то используют сухую древесину массива хвойных пород. Брус сечением 50х30мм или 50х50мм перед началом монтажных работ обрабатывают специальными составами, которые повышают их огнестойкость, предотвращают повреждение вредоносными насекомыми, появление плесени и грибка.

Двухъярусные потолки состоят не только из профилей и обшивки, но и из других элементов, используемых при изготовлении каркаса и его крепления к базовому перекрытию:

• соединителей профилей потолочных ПП одноуровневых (краб);
• соединителей профилей потолочных двухуровневых;
• универсальных одноуровневых соединителей, для Т – образного соединения профилей под прямым углом и под углом 45 градусов;
• удлинителя профилей потолочных;
• подвесов прямых для крепления потолочных профилей;
• подвесов анкерных для профилей ПП;
• тяги анкерных подвесов.

Кроме этих элементов потребуются крепёжные элементы для фиксации каркаса к несущему основанию, а также для соединения деталей между собой и крепления панелей обшивки:

1. винты самонарезающие с острым и высверливающим концом;
2. с потайной головкой и без;
3. различные дюбеля и саморезы.

Монтаж двухуровневого потолка осуществляют с использованием крепёжных изделий, прошедших антикоррозийную обработку, чтобы во время эксплуатации на отделочных панелях не проступили пятна ржавчины.

Чтобы обеспечить плотное сопряжение металлических профилей и подвесов с рабочим потолком, а так же усилить звукоизоляцию применяют уплотнительную ленту КНАУФ Дихтунгсбанд, которая снижает распространение акустических волн и температурную деформацию.

Облицовка каркаса гипсокартонными листами

Облицовка каркаса двухуровневого потолка из гипсокартона

Работы по обшивке каркаса ГКЛ начинают с первого уровня. Предварительно на стены, где гипсокартонный лист будет примыкать к поверхности, приклеивают уплотнительную ленту, излишки которой срезают после завершения всех работ. С листов, которые своей длиной стороной будут примыкать к стенам, срезают продольную кромку. Это облегчит процесс шпаклевания. Монтаж двухуровневого потолка начинается с фиксации гипсокартона. Затем при помощи самонарезающих шурупов TN он привинчивается к каркасу. Шаг между шурупами должен составлять 15 см. Следите за тем, чтобы смежные листы шли вразбежку со смещением не менее чем на шаг несущего профиля.

Перед обшивкой второго уровня необходимо вырезать нужную форму ГКЛ для крепления. Для этого используют специальный нож для резки. По намеченной заранее линии им проводят несколько раз, после чего лист легко обламывается. Для закрытия торцевой части второго уровня вырезают полосу ГКЛ необходимой ширины и крепят к каркасу.

Если радиус изгиба небольшой, то полосу можно изгибать на сухую. Если же вы сомневаетесь, то на той стороне полосы, которая будет находиться снаружи, игольчатым валиком делаются отверстия, которые смачиваются водой при помощи губчатого валика до тех пор, пока вода не перестанет впитываться. Это сделает полосу ГКЛ эластичной. Теперь ее необходимо изогнуть под нужным радиусом и дать так высохнуть. После чего произвести монтаж. Таким образом, мы подробно рассказали Вам, как своими руками сделать двухуровневый потолок из гипсокартона с подсветкой по всему периметру и не только.
