Винтовой дровокол
Из двух вышеобозначенных конструкций, самый простой – винтовой дровокольный станок. Если вы посмотрите на рисунок ниже, то вы поймете, из чего его собирают, и как он работает. Это на самом деле простая конструкция без сложных узлов. В его состав входят электродвигатель, конус винтовой, пара подшипников, вал и редуктор. Кстати, последний может быть в виде ременной передачи, цепной, может быть использован заводской редуктор с зубчатой передачей.
Что касается мотора, то оптимальный вариант – это электрический, хотя можно установить и бензиновый, если собирается большая дровокольная установка. Кстати, можно для небольшого станка использовать двигатель от старой стиральной машинки, работающего от напряжения 220 вольт. Он хоть и маломощный, но установив хороший редуктор, можно увеличить его мощность в два-три раза. Здесь главное – правильно подобрать оба элемента. К примеру, можно установить на валу двигателя малый по размерам шкив, а на вал, на который насажен конус, установить большого диаметра шкив. И чем разница между диаметрами шкивов будет больше, тем мощнее будет дровокол.
Теперь о выборе подшипников. В принципе, подойдут любые, главное, чтобы изготавливаемый под них вал соответствовал действующим на него нагрузкам. Для небольших дровоколов можно установить вал диаметром 25-30 мм. Соответственно под него подбираются подшипники с внутренним диаметром, соответствующим внешнему диаметру самого вала.
Сами подшипники устанавливаются на дровокол в специальном корпусе из чугуна или стали. Корпус может быть отдельным для каждого подшипника или единым для двух сразу. Можно заказать корпус токарю, но лучше приобрести б/у конструкции, которые всегда найдутся на любой свалке металлолома.
Крепятся подшипники к станине с помощью болтов. Сама станина в месте установки должна быть очень прочной, поэтому именно в местах крепления под корпуса подшипников устанавливается металлический профиль (уголок, швеллер), который к станине дровокола приваривается электросваркой. Сама основа станка собирается из труб или уголков.
И самый главный элемент дровокола винтового с двигателем 220 вольт – это конус. Начнем с того, что изготавливают его из инструментальной стали, очень прочной. Поэтому самостоятельно его сделать, даже токарю в домашних условиях, непросто. Но этого делать и не надо, потому что винтовые конуса сегодня продаются свободно
Важно – правильно его выбрать по размеру, потому что от этого будет зависеть, какие чурки можно резать. Вот соотношение размеров конуса с размерами разрезаемых бревен, при одинаковой длине инструмента
- Диаметр –70 мм, размер скоса – 1,1. При таких параметрах глубина раскола будет составлять 450 мм.
- Диаметр – 80 мм, скос – 1,2, глубина раскола – 550 мм.
- Диаметр – 100 мм, скос – 1,5, глубина раскола – 750 мм.
На фото выше показаны размеры конуса, а также описаны показатели винтовой резьбы
Особое внимание направлению нарезки резьбы. Она должна быть левой
То есть, при вкручивании конуса, он должен врезаться в полено, при этом тянуть его на себя. По сути, с помощью резьбы выполняется дополнительное движение заготовки – поступательное. При том, как сам рабочий орган вращается
Это очень важно для конусных дровоколов (220 вольт) бытового типа, потому что у них будет отсутствовать подающий узел. Все будет производиться вручную
Именно этот вариант создаст условия, при которых не нужно будет использовать большое давление на разрезаемую деревянную чурку.
Выбор конуса зависит от его конструкции. Их две: с хвостовиком и с внутренним посадочным отверстием. В первом случае в валу, на который конус будет устанавливаться, сверится с торца отверстие под размер диаметра хвостовика. Последний вставляется в отверстие вала и крепится в нем при помощи стопорного винта, который вкручивается сбоку вала. Во втором случае сам вал вставляется в посадочное отверстие конуса, где закрепляется двумя стопорными винтами (болтами). На фото ниже показана вторая конструкция винтового конуса.
Что понадобится для изготовления
Изготовление «железного дровосека» не требует применения дефицитных деталей, поэтому большинство узлов и заготовок можно найти дома или в гаражах друзей и знакомых. Вот что понадобится в процессе работы:
- конус (винт можно самостоятельно выточить или приобрести на строительном рынке);
- вал (при самостоятельном изготовлении резьбового клина можно использовать подходящую ступицу от сельскохозяйственных механизмов);
- шкивы или звёздочки;
- приводной ремень или цепь от автомобильной либо мотоциклетной техники;
- подшипники с корпусами (отличным вариантом являются опоры карданных валов автомобилей);
- стальные профильные трубы или уголки для станины;
- металлический лист толщиной не менее 4 мм для рабочего стола;
- электродвигатель;
- проводка;
- выключатель или магнитный пускатель;
- УЗО;
- болты и гайки М8 или М10.
Большинство деталей можно использовать от старой автомобильной или сельскохозяйственной техники. Единственное, с чем могут возникнуть трудности — изготовление конусного винта. Тем не менее, не стоит даже пробовать вырезать эту деталь при помощи болгарки, как советуют некоторые «авторитетные» источники. Потраченное время не стоит полученного недоразумения, которое можно лишь косвенно назвать винтом. Тем более что в работе эта «морковка» даже на йоту не приблизится к эффективности, которую даст конус, сделанный токарным способом.

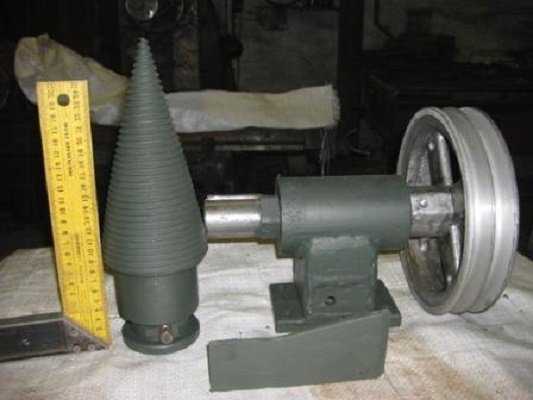

Основные узлы конусного дровокола
При изготовлении станка потребуются инструменты, которые найдутся у любого «рукастого» хозяина:
- сварочный аппарат;
- электрическая дрель с набором свёрл;
- болгарка;
- молоток;
- набор гаечных ключей;
- рулетка, маркер.
Для защиты от коррозии подойдёт любая эмаль для наружных работ
Важно только хорошо подготовить поверхность металла под покраску, поэтому при необходимости подготовьте щётку по металлу (ручную, а также в виде насадки на дрель или «болгарку»), грунтовку и преобразователь ржавчины
Разновидности дровоколов
Дровоколы отличаются друг от друга несколькими признаками. В зависимости от выполняемых работ выделяют 2 больших класса установок:
- дровокол (также его часто называют колун) – с его помощью можно выполнять только раскалывание крупных чурок на мелкие поленья; эти механизмы в основном используются в домашних условиях;
- дровокольный станок, который наряду с функцией раскола чурок способен выполнить торцовку заготовок; чаще применяется в промышленном производстве.
По сфере применения выделяют дровоколы:
- бытовые (именно эти дровоколы легче всего изготовить своими руками);
- промышленные.
Механизмы могут работать за счет разного типа энергий, в соответствии с чем выделяют:
бензиновые;
электрические;
на тракторной тяге (рабочая часть подсоединяется к специальной установке трактора, которая и производит движение механизма);
комбинированные (сочетают сразу несколько источников энергии).
По особенностям подачи заготовки существуют дровоколы:
вертикальные;
горизонтальные;
смешанные.
В зависимости от того, можно ли перемещать устройство, бывают:
- мобильные дровоколы (предназначены для небольших объемов производства, а также для бытовых задач);
- стационарные (используются в промышленных масштабах).
Наконец, по принципу работы механизма выделяют:
- механические дровоколы;
- реечные (в полено ударяет рейка со специальным наконечником);
гидравлические (работают так же, но используют в качестве источника энергии гидравлический насос, благодаря чему справляются с более тяжелыми чурками);
конусные, винтовые (на чурку воздействует так называемый шуруп, который проникает в поверхность дерева, за счет чего оно распадается на составные части).
Виды гидравлических дровоколов
Рассмотрим подробнее устройство данных механизмов, чтобы понять принцип их работы и выбрать для себя подходящий вариант.
По количеству выполняемых операций все дровоколы делятся на бытовые и профессиональные. Первые только раскалывают дрова, а вторые снабжаются дополнительными устройствами для их подачи, торцовки и выгрузки.
В зависимости от положения раскалываемого бревна гидравлические дровоколы делятся на три типа:
- Горизонтальные. Полено укладывают на горизонтальный желоб. Существуют две схемы работы таких устройств. В первом случае нож фиксируется на станине, а толкатель двигает к нему отрезок бревна. Во втором варианте полено неподвижно стоит на упоре, а гидропривод подает к нему нож.
- Вертикальные. Полено стоит вертикально, а нож подается сверху и раскалывает его. Преимуществом данной схемы является более высокая производительность и компактность установки. Недостаток – необходимость придерживать бревно руками, что повышает риск травмирования.
- Смешанные. Такие механизмы могут работать как в вертикальном, так и горизонтальном режиме. Применяются в промышленной сфере деревообработки.
Другим отличительным признаком дровоколов с гидроприводом является вид двигателя.
Бытовой гидравлический колун оснащается электромотором, который вращает гидронасос. Данный привод имеет три важных преимущества: надежность, простоту обслуживания и экологичность. Недостатком является жесткая зависимость от сети электроснабжения.
Более мощные мобильные дровоколы оснащают бензиновыми или дизельными моторами. Ими пользуются профессиональные лесозаготовители.
Для лесных хозяйств, фермеров и коммерческих предприятий созданы мобильные модели, работающие от гидравлической системы трактора или от его вала отбора мощности.
Существуют универсальные механизмы, которые могут работать от электродвигателя и тракторного привода или от бензинового мотора и тракторной гидравлики.
Цена бытового гидравлического дровокола, в зависимости от бренда, мощности двигателя и конструкции станины, находится в диапазоне от 9 000 до 32 000 рублей. Мощные модели, предназначенные для колки дров в больших объемах стоят гораздо дороже 70 000 — 120 000 рублей и больше.
Дровоколы с электроприводом
Ручной механический дровокол хоть и облегчает дровозаготовку, все же требует заметных затрат физического труда. Сделать процесс ещё легче поможет использование в конструкции электрического мотора или двигателя от мотоблока. Есть несколько различных конструкций таких дровоколов. Но изготовление своими руками устройства по такой схеме уже сложнее. Помимо умения работать со сварочным аппаратом, пригодится минимальное знание электрики и механики.
Винтовой (конусный)
Одни из самых популярных типов электродровоколов — конусные и винтовые. Отличаются они только наличием резьбы на колющем конусе или её отсутствием.
Рекомендации по изготовлению:
- Параметры конуса и резьбы. Намного легче идёт процесс колки дров, если на поверхности конуса нанесена резьба, тогда конус сам входит в чурбак, раскалывая его. Самое сложное — грамотно нарезать резьбу на конусе. При доступе к токарному станку и опыте работы на нём эту деталь можно изготовить самостоятельно. В противном случае её придётся заказывать. Опытным путём установлено, что оптимальными параметрами для резьбы являются следующие: шаг 7 миллиметров с глубиной 3 мм. Глубина отверстия для посадки на вал редуктора двигателя должна составлять не менее 7 см. Если готовый конус с резьбой уже имеется — изготовление этого дровокола своими руками не отнимет много времени.
- Электромотор и редуктор. Необходим электродвигатель достаточной мощности от 2 кВт и более, при этом с частотой вращения от 250 до 600 об/мин. При скорости вращения вала в менее 250 об/мин. колка происходит медленно, а при более 500 — можно не удержать полено в руках. Если посчастливилось найти двигатель с подходящими параметрами, можно насадить уже изготовленный конус на его вал. Если число оборотов выше — придётся использовать понижающий редуктор или применять цепную / ременную передачу для уменьшения частоты вращения. Цепные передачи сильно шумят, требуют смазки, а иногда сложно подобрать необходимые для них звёздочки. Ременную передачу лучше делать двойной. Это позволит снизить частоту проскальзываний.
- Где расположить мотор. Если в конструкцию все же пришлось включить передачу, то двигатель будет удобнее расположить снизу, а сам винтовой колун установить на уровне, выбранном с учётом своего роста, чтобы работать наклонившись. Сам винт-колун лучше закрепить на высоте от 8 до 12 сантиметров над рабочей поверхностью. В таком случае даже поленья малого размера не будут проворачиваться.
Гидравлический колун
Самодельный дровокол гидравлический — наиболее мощный. Но он и стоит больше, и сложен в изготовлении. Кроме основания, электромотора, передачи и режущих элементов потребуется ещё и достаточно мощный гидравлический цилиндр (как в домкрате), а такие цилиндры недешевы. Помимо этого, потребуется бак для гидравлической жидкости и насос.
Гидравлический станок для колки дров работает с большим усилием, и для его сборки потребуется металл толщиной до 10 миллиметров. Развиваемой им мощности достаточно, чтобы за один приём развалить чурбан на 8 поленьев. Поэтому колющий элемент конструкции целесообразно изготовить в форме звёздочки.

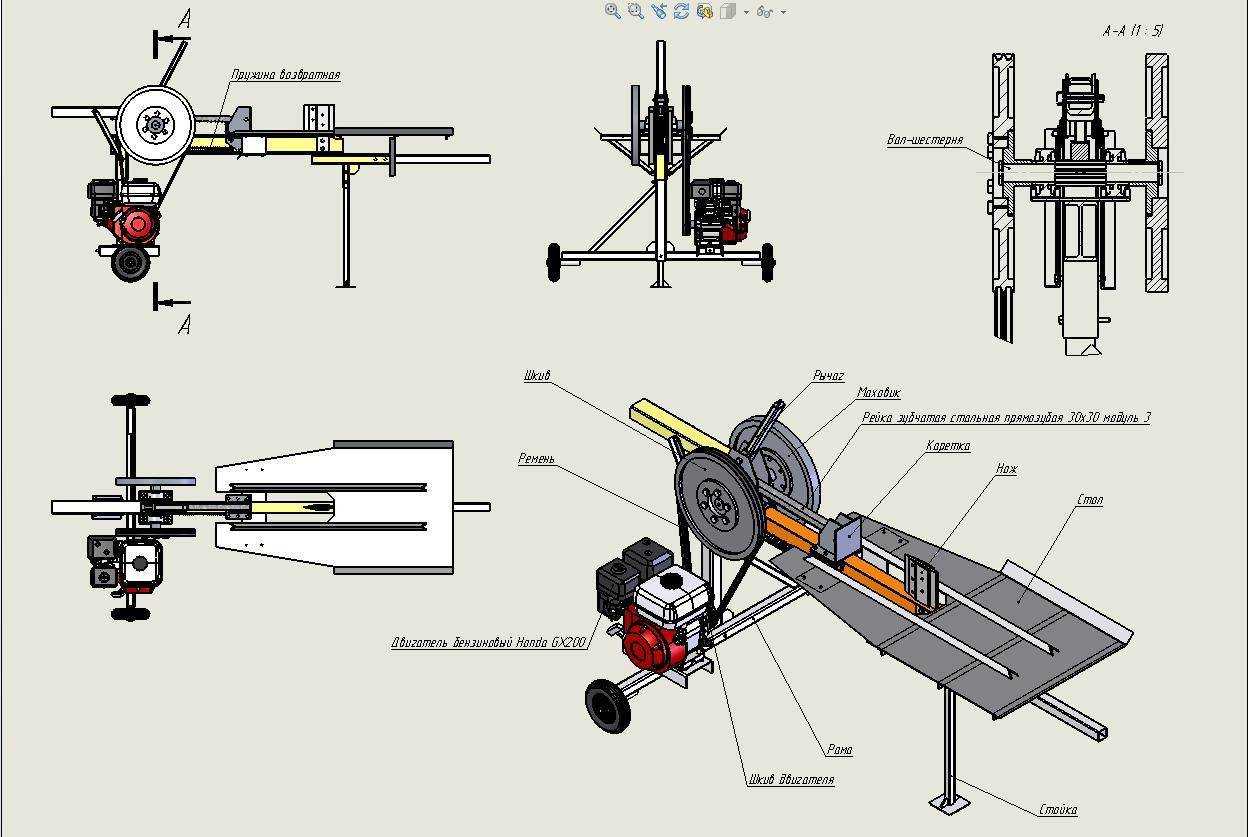

Агрегат на зубчатой рейке
Принцип действия похож на гидравлический дровокол, но роль поршня гидравлического цилиндра здесь играет зубчатая рейка, входящая в состав червячного механизма. Закреплённый на конце рейки упор продавливает чурку через колун, закреплённый на станине неподвижно. Также при изготовлении реечного дровокола своими руками может потребоваться редуктор или понижающая передача.
Если для изготовления обычных дровоколов хватит подручных материалов и умения работать со сваркой и болгаркой, то для сборки винтового, гидравлического или реечного дровокола понадобятся навыки токаря, знание механики, электрики, умение производить расчёты и строить чертежи во всех подробностях, а поиск некоторых комплектующих будет трудным.
Originally posted 2018-03-28 15:34:04.
Пошаговые инструкции: особенности сборки
В домашних условиях можно собрать любой дровокол своими руками: чертежи, фото, инструкции помогут сделать это правильно. К каждой модели требуется отдельный подход.
Из описания видно, что реечную конструкцию можно смонтировать своими руками. Для этого стоит придерживаться определенных рекомендаций и последовательности работ:

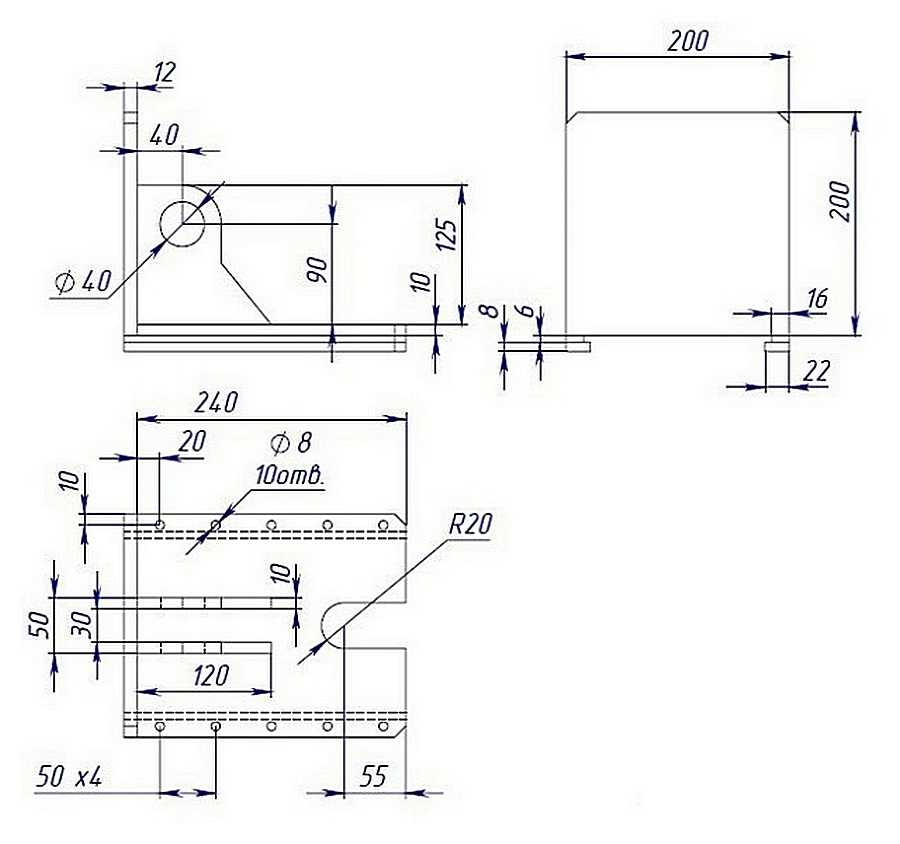

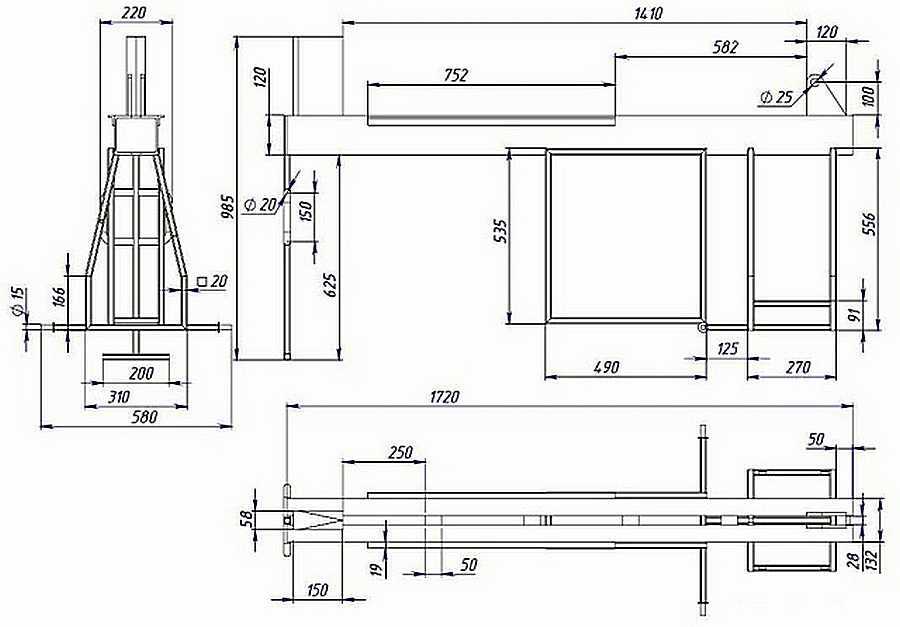

| Изображение | Этапы работ |
| Выбор чертежа. | |
| Подготовка необходимых материалов. | |
| Сборка станины. Важным элементом является несущая рама, ее выполняют из швеллера, двутавра или профильной трубы. | |
| Монтаж конструктивных деталей. Выполняется установка толкательного механизма. Можно установить дополнительные детали: тепловое реле, защитную муфту. | |
| Колун следует выбирать четырехрезцовый. |
Реечный агрегат лучше оборудовать устройством укладки горизонтального направления, которое делается в виде желоба.
Watch this video on YouTube
Сборка гидравлической модели отличается сложностью из-за механизма. Понадобится найти масляной бак, специальный цилиндр, узел управления потоками жидкости и насосным оборудованием.
Устройство гидравлической модели
Прежде всего, делается рама. Ее лучше монтировать на колеса или шасси, чтобы перемещать устройство в нужное место. На раму крепится основная гидравлическая часть. Вместо ножа приспосабливается конусный клин, который перемещается к бревну при помощи центрального винта.
Принципиальная схема гидравлического агрегата
Большей производительностью характеризуются колуны с двигателями. Для их монтажа требуется гидроцилиндр, бак для масла, блок управления и электродвигатель. Подобное устройство работает быстрее, чем механизм с домкратом. При этом требуется меньше усилий.
При помощи кнопки управления передается команда распределительному устройству на подачу жидкости в полость цилиндра. В результате этого, упорная пятка передвигается в нужном направлении.

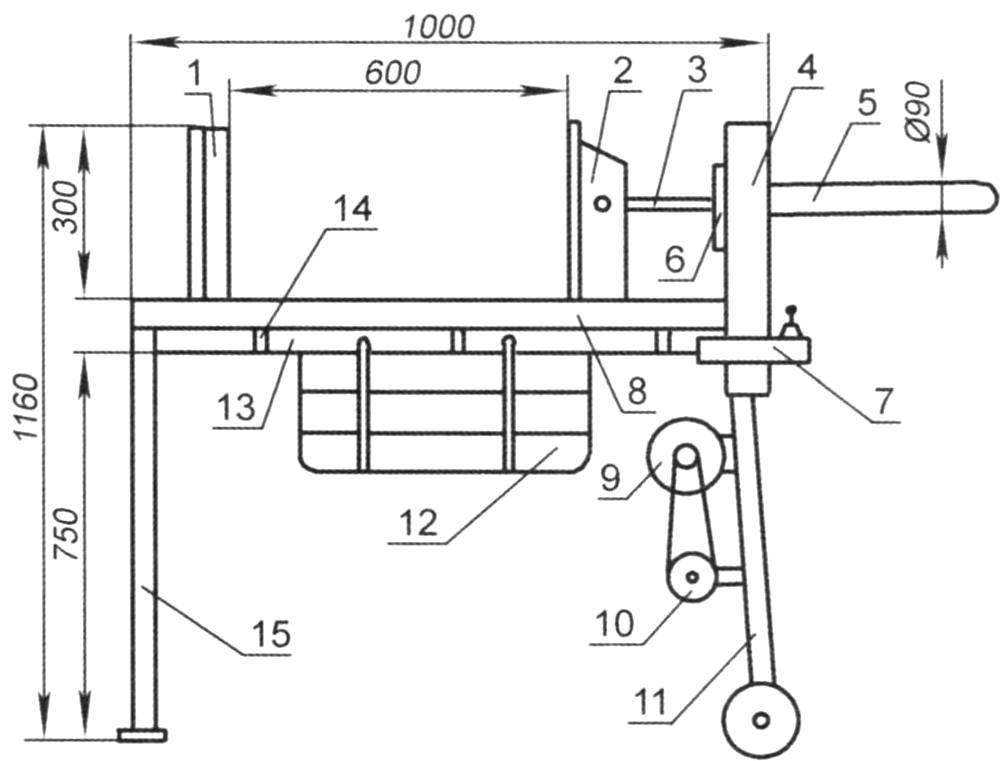

Основные узлы агрегата
Подобная конструкция не обладает большой скоростью работы, но отличается определенным удобством.
Watch this video on YouTube
Как соорудить модель винтового дровокола своими руками: чертежи
Проще всего самостоятельно собрать винтовой агрегат. Для этого нужно купить винтовой конус для дровокола. Также понадобится мощный двигатель, крепкая станина, понижающий редуктор и вал.
Так работает самодельный агрегат
Прежде всего, к станине монтируется двигатель и редуктор. На вал крепится конус, а сам механизм подключается к понижающему редуктору с помощью мотора. При сборке следует учитывать важные моменты:
- насадку нельзя напрямую монтировать к мотору;
- если нет навыков электрика, то электрические механизмы должен делать высококвалифицированный специалист;
- ременная и цепная передачи защищаются специальным кожухом;
- минимальная скорость вращения колуна – 250-300 оборотов в минуту.
Самодельная винтовая модель
Подобный тип дровокола работает с помощью вращающегося металлического конуса, раскалывающего бревна за счет специальной резьбы. При сборке винтовой модели с конусообразным колуном необходимо правильно подобрать конус в зависимости от используемых бревен. Основание для устройства имеет вид рабочей площадки с закрепленным валом колуна. К столу приваривается киль, позволяющий избегать попадания частиц под вращающийся механизм. Монтируются силовые опоры, и колун устанавливается в рабочее положение. Затем подсоединяется двигатель.
Устройство простой самодельной установки
Пользуется популярностью модель дровокола с двигателем от стиральной машины. Можно использовать три типа моторов: асинхронные, коллекторные или с электронным управлением. Самым распространенным вариантом считаются асинхронные моторы. В старых моделях есть отдельная обмотка для запуска.
Двигатель от стиральной машины отлично подходит для сооружения дровокола
Watch this video on YouTube
Простейший дровокол своими руками
конусные дровоколыметаллический конус с резьбой
В случае когда нет возможности заказать или сделать конус на станке, данную деталь можно сделать своими руками при помощи болгарки. При этом не нужно сильно выдерживать чёткие размеры. В этом случае просто нужно вначале насадить болгарку на шкив электрического двигателя, и равномерно срезать металл, добившись её свободного вращения.
Готовый конус надевается на вал с подшипниками необходимого размера, где в конце находится фланец со звёздочкой от колеса мотороллера. Конус с резьбой крепится на валу с помощь болта или штифта, это даёт возможность с лёгкостью убирать его с вала и выкручивать из чурбака при заклинивании.
Снятый конус, заклинивший в бревне, можно с лёгкостью выкрутить из дерева с помощью газового ключа. Если конус зафиксирован на валу намертво, то, при заклинивании, появляется необходимость снимать цепь привода, поточу что вал двигателя не всегда можно повернуть в другом направлении.
https://youtube.com/watch?v=qG_v8ZBSoVY
Особенности изготовления
Способ работы этого винтового дровокола очень прост. Во время вращения конус, подобно саморезу, вкручивается в бревно, раскалывая его. Работая с дровоколом, нужно быть предельно аккуратным и соблюдать правила безопасности.
Разновидности дровоколов
Бытовые устройства имеют только лишь функцию раскола бревна. Профессиональные аппараты представляют очень сложную конструкцию, которая производит подачу древесины, торцовку по заданной длине, раскалывание и выброс колотых дров. Естественно, и цена, и производительность, и мощность этих устройств не идёт в сравнении с обычными заводскими дровоколами, и уж тем более своими руками.
По устройству подачи раскалываемой древесины дровоколы могут быть вертикальными, горизонтальными и комбинированными.
В горизонтальных аппаратах чурбак крепится на горизонтальном жёлобе. Причём, с учётом конструкции, или толкатель двигает полено к колющему ножу, или нож по направляющей движется по направлению к полену.
В вертикальных дровоколах полено подаётся вертикально, а передвигающийся нож сверху его раскалывает. Механизмы этой конструкции наиболее производительны, они занимают не такую большую площадь, но имеют и свои минусы. Так, во время работы вертикальных дровоколов нужно своими руками поддерживать раскалываемые поленья, что требует чёткого соблюдения техники безопасности.
Устройства комбинированного типа объединяют себе возможности описанных выше аппаратов и используются только на деревообрабатывающих заводах.
Учитывая источник питания, дровоколы делятся на такие виды:
- Аппараты на тракторной тяге. Такие устройства подсоединяются к гидросистеме трактора с мощным валом отбора. Это профессиональные и мощные аппараты, которые предназначаются для работы в крупных промышленных предприятиях, лесопромышленных фермах и комплексах.
- Дровоколы с дизельными или бензиновыми двигателями. Это очень мощные аппараты, которые используются, как правило, на лесозаготовках. Однако они подходят и для работы в загородных домах.
- Комбинированные устройства. Некоторые модели имеют электрические двигатели или ДВС, а также приспособлены к работе от тракторного вала.
- Дровоколы с электрическими двигателями. Это самые простейшие конструкции дровоколов. Электрический двигатель активирует гидронасос. Эти агрегаты просты в эксплуатации и обслуживании, их можно поставить почти в любом помещении.
Дровоколы с электрическими двигателями не требуют особого обслуживания и лучше всего подойдут для использования в домашних условиях. Единственным непременным условием для их работы является наличие электроэнергии.
С учётом конструкции механизма колки брёвен, дровоколы делятся на такие виды:
- Конусные или винтовые (мы как раз и рассказывали выше, как сделать этот дровокол своими руками). В данных устройствах роль ножа выполняет конус с резьбой, он раскалывает полено, вкручиваясь в него. С помощью такого принципа работы, можно вполне сделать дровокол своими руками, потому что он довольно прост, и не нуждается в изготовлении дополнительных механизмов. Но, для его производительной работы потребуется мощный электродвигатель.
- С гидроприводом. В основе этих устройств находится гидравлический насос, который приводит в действие нож-колун, он, надавливая с большой силой на полено, раскалывает его.
Также промышленные устройства различаются между собой по способу транспортировки. Чаще всего тяжёлые и крупные аппараты делаются в стационарном варианте. А вот в конструкции лёгких аппаратов предусмотрены колёса, они позволяют с лёгкостью проводить их передвигать.
Дровокол инерционный вертикальный
Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза. Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.
Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.
Гидравлический дровокол ручной сборки
Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.
Собирая дровокол, нужно учитывать следующие параметры:
- горизонтальное или вертикальное расположение чурбана;
- наибольший размер заготовляемых при помощи механизма чурок;
- сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.
Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.
Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.
Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.
Дровоколы с электроприводом
Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».
Винтовой (конусный)
Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.
Конусный дровокол ускоряет заготовку дров
Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.
Параметры конуса и резьбы
Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.
Чертеж с размерами конуса с резьбой для винтового дровокола
Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.
Винт для дровокола
Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.
Электромотор и редуктор
Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

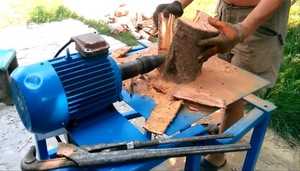

Дровокол с винтом, надетым непосредственно на коленвал
Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.
Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.
Понижающий редуктор для винтового дровокола
Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.
Где расположить мотор
Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.
Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь
Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.
Гидравлический дровокол
Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.
Устройство гидравлического колуна
Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».
Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу
При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.
