Качели из металла своими руками: детские и взрослые, подробные чертежи с фото

Качели в виде скамьи или дивана с рамой из металла

Данный тип качелей распространен среди производителей – сегодня на рынке вы найдете большое количество готовых собранных моделей данного типа. Их отличает практичность и относительная дешевизна. Такие качели подходят для совместных посиделок вечером после трудового дня или же на выходных с детьми и близкими.

Сварные качели для дачи

Перед тем, как покупать материалы и приступать к самостоятельному изготовлению железных качелей, ознакомьтесь с особенностями конструкции:

• данный тип металлических качелей для дачи может быть как переносным, так и стационарным;
• фундамента переносной конструкции не требуется – опорой является квадрат у основания. В случае, если вы решите делать стационарные качели, то рекомендуем иметь в виду столбчатый фундамент;
• к таким конструкциям зачастую делают навес – это может быть как поликарбонатная крыша, так и натянутый тент.

Материалы и инструменты

Чтобы сделать качели из профильной трубы своими руками вам понадобится целый список инструментов и материалов:

• Круглая профильная труба для каркаса диаметром 20мм, 14170 мм (возьмите с запасом на метр-два больше);
• 4 стальных уголка;
• 2 стальные дуги, каждая длиной по 250 мм и с диаметром в 15 мм;
• 2 деревянных полотна;
• трос, цепь или любой другой подвес, который сможет выдержать нагрузку до 250-300 килограмм;
• сварочный аппарат;
• плоскогубцы;
• молоток;
• тиски;
• болгарка или ножовка по металлу;
• строительный уровень;
• рулетка;
• специальная краска по металлу от коррозии;
• рым-шурупы 5х80мм, 4 штуки.
• такелажная скоба М5, 6 штук;
• болт М6х30, 4 штуки;
• гайка М6, 4 штуки;
• пружинная шайба М6, 4 штуки.

Пошаговая инструкция

	Нарезка деталей из профильных труб для железных уличных качелей. Для боковых стоек понадобятся отрезки по 2500 мм, 4 штуки. На перекладину понадобится отрез трубы, длиной в 2100 мм.
	Срезаем край трубы под 30 градусов на конце, после чего с помощью сварочного аппарата свариваем их в равнобедренный треугольник.
	Отмеряем 2000 мм от вершины стоек и привариваем горизонтальную перекладину длиной 1035 мм для укрепления рамы. Смотрите чертеж садовых качелей из металла, который мы сделали для вас своими руками.
	Привариваем горизонтальную перекладину на концах вертикальных стоек. После на нее будет крепиться сиденье. Расстояние между А-образными стойками – 2000 мм, перекладина выступает на 50 мм с каждой стороны.
	Займемся созданием скамейки качели из профильной трубы своими руками. Берем несколько брусков 30х30х6000 мм и укорачиваем их. Должны получиться отрезки 1500 мм в количестве 24 шт Зачищаем их с помощью наждачки или станка. Либо можно взять брус 100х100 и подогнать под необходимые размеры. Не обязательно выпиливать 30х30, можно использовать и 20х50 и 30х70 и т.д.
	Наносим лакокрасочное покрытие на поверхность, чтобы предотвратить гниение древесины.
	Делаем каркас из трубы 15 мм в диаметре. Свариваем отрезки воедино и прикрепляем бруски с помощью болтов. Расстояние между ними – 20-25мм. По краям привариваем рым гайки для крепления цепи (две с одной стороны, две с другой). С расстоянием между брусками также можно экспериментировать (все зависит от их размера). Более подробно на чертеже качелей из профильной трубы.
	Крепим сиденье к вертикальным стойкам каркаса качелей из металла. Просверливаем в перекладине сквозные отверстия для болтов с рым гайками. Продеваем их и закручиваем. Соединяем карабины со всеми рым гайками и прикрепляем цепь.
	Выкапываем 4 ямы глубиной 450мм. Для этого используем ручной железный бур.
	Замешиваем бетон. В емкость добавляем цемент, песок и воду в пропорциях 1:2:3. Лучше всего использовать цемент, маркированный как М400.
	На дно засыпаем подушку из песка 100мм, после устанавливаем стойки в ямы. Забрасываем несколько больших камней для устойчивости конструкции, после чего заливаем все бетоном. Ждем в течение 3-4 дней пока все высохнет. Конструкция готова

Особенности металлических моделей

Каркас для садовых качелей можно сделать из профильной трубы с помощью сварки Металлическая рама качелей более прочная, чем опора из дерева. Костяк делают из четырех стоек, часто внизу их соединяют дополнительными профилями. Такие изделия могут выдерживать двух-трех взрослых, если сделать удлиненное сиденье. Общий вес, которым можно нагружать качели, составляет от 240 до 275 кг.

Тяжелый металлический каркас успешно противостоит ветру. На качели во время раскатывания действует вырывающее усилие, железо выдерживает и его. Преимущество металла проявляется в долговечности изделий. При регулярной окраске поверхность деталей остается целой, на нее не действует влажность, химические компоненты атмосферы.

Материал применяют для опорного каркаса, изготовления поперечной балки, иногда делают подвесы, ограждения седла.

Работа с профтрубой не требует сложного инструмента и оборудования. Исключение составляет сгибание профиля в арку разного диаметра. Используют гибочный станок с тремя роликами, между которыми прокатывают трубу. Перед процедурой в тело профиля насыпают песок, закрывают пробками концы, чтобы арка не смялась из-за пустоты внутри.

Сырьем для производства служит низколегированная и углеродистая сталь, есть варианты из нержавейки. В процессе производства круглый прокат подвергают тепловой или холодной деформации для придания нужного сечения. Затем изделия проверяют на прочность сварного шва и подвергают действию высокой температуры для освобождения от механического внутреннего напряжения.

Монтаж крепежного механизма

Различается в зависимости от типа конструкции.

Подвесные качели

Их можно крепить двумя способами:

• на рым – гайки;
• на узлы.

В первом варианте сквозные отверстия выполняются в горизонтальной балке до 5 мм.

Используются болты с шайбами, сверху закручиваются рым – гайки.

Крепят на стойке карабины и канаты.

Второй вариант выполняется:

• Канат перекидывается через перекладину.
• Завязывают морской узел.
• Крепят нижние концы каната к сидению.

Для подвесных качелей могут быть использованы цепи Источник crocus-opt74.ru

Стационарные

Для этих качелей используются:

Крепление на пружину, исполняет функции амортизатора. Для прочной конструкции пружину нужно хорошо закрепить. Для этого ушко приваривается к поперечной балке.

Устанавливают анкер с кольцом. Крепление выполняется в центральную банку, закручивают болты.

Способ установки качелей

По способу установки качели могут быть стационарными или мобильными. В первом случае несущие элементы качели могут быть жестко прикреплены к фундаменту. Как правило, такие изделия имеют громоздкую конструкцию, отличаются высокой прочностью и надежностью.

Мобильные модели имеют стойки в виде трапеций или треугольников, соединенных поперечными элементами для придания конструкции пространственной жесткости. Чаще всего они предназначены для детей и имеют ограничения по максимальной нагрузке.

Главным преимуществом, мобильных моделей является возможность их расположения в любой точке приусадебного участка в зависимости от текущих предпочтений владельцев

Садовые качели в виде лавочки

Составляя чертежи такой конструкции, следует исходить из того, что ширина посадочного места для одного человека должна быть не менее 0,5 м. Высота лавочки над землей выбирается такой, чтобы было удобно отталкиваться ногами при качании. Она может качнуться вбок, поэтому чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м. Высота стоек над землей выбирается 1,7 — 2,5 м в зависимости от способа качания — сидя или стоя. Для лавочки делается отдельный чертеж с указанием размеров и угла наклона спинки.

Ширина посадочного места для одного человека должна быть не менее 0,5 м

Подготовка материалов

Чтобы качели для нескольких человек были прочными, но не громоздкими, их делают из профильных труб. Для постройки потребуются:

• профиль с шириной стенки 40 — 70 мм и толщиной 1 — 2 мм (зависит от количества людей) для стоек и перекладины;
• прямоугольные трубы сечением 15 — 20 мм для изготовления перемычек, каркаса для скамейки;
• деревянные бруски 30×30 мм для обшивки лавочки, но подойдет 20×50 или 30×70;
• веревка, цепь или иной подвес, способный выдержать 250 — 300 кг;
• 6 рым-болтов с гайками и граверными шайбами для подвешивания сиденья;
• краска по металлу и лак для покрытия деревянных брусков.

Чтобы избежать столкновения скамейки с опорами расстояние между ними для веревки выбирается не менее 0,35 м, для цепей — 0,25 м

Пошаговая инструкция

Сборка качелей с А-образными стойками производится следующим образом:

1. Для стоек отрезаются 4 трубы длиной по 2,5 м, для перекладины между ними — 2,1 м.
2. Края труб обрезаются под углом 30⁰ и попарно свариваются в виде равнобедренных треугольников.
3. Отступив от вершины на 2 м, приваривается горизонтальная перемычка размером 1,038 м.
4. К вершинам стоек, разнесенных на 2 м, приваривается перекладина. Ее концы выступают на 50 мм с обеих сторон.
5. Для скамейки нарезаются деревянные бруски длиной по 1,5 м, ошкуриваются и покрываются лаком.
6. На приготовленный каркас лавочки с приваренными креплениями для подвески их крепят болтами с шагом 20 — 25 мм. Расстояние между брусками в зависимости от их размера можно увеличивать или уменьшать.
7. Готовое сиденье подвешивается к перекладине с помощью рым-болтов, закрепленных в просверленных в ней отверстиях.
8. На расчищенной площадке выкапываются 4 ямки глубиной 0,45 — 0,5 м.
9. Для заливки подготавливается бетонная смесь из цемента, песка и воды в пропорции 1:2:3.
10. Дно ямок засыпается песком слоем в 10 см, устанавливаются опоры. Свободное пространство заполняется камнями и заливается бетоном.
11. Качели испытывают в действии через 3 — 4 дня, когда бетон полностью затвердеет.
12. Если недочетов не обнаружено конструкция окрашивается.

Как сделать сидушки для качелей из металла

Такие двухместные качели из профильной трубы часто можно встретить на детских площадках. Для начала пару слов о достоинствах и недостатках.

Большие металлические уличные качели

Достоинства:

• прочность — самое главное достоинство таких качелей. Ребра жесткости сильно увеличивают сопротивление конструкции на изгиб;
• экономичность — профильные трубы легки в производстве, что помогает значительно снизить стоимость всех материалов;
• долговечность.

Недостатки:

• тщательный уход — если не оцинковывать профильные трубы и не покрывать их защитными составами, то через некоторое время появится ржавчина;
• сложность сгиба труб — для этого может понадобится дополнительное оборудование.

Как сварить каркас для качелей из металла своими руками на дачу, подготовить фундамент и подвесить сидушки мы уже неоднократно рассказывали, поэтому сейчас расскажем какое сидение подойдет для такой конструкции и его размеры.

Необходимы такие части: 3х1600м; 3х880мм; 2х200мм; 5х500мм. Подробнее на чертеже.

Устанавливается длинный отрезок 1600мм, к нему приваривается 3 коротких по 500мм— получается буква Ш. Со свободных торцов приваривается ещё один длинный отрезок. Спинка формируется точно также. Всё закрепляется уголками по краям каждой части конструкции и сваривается между собой под углом в 90 градусов. К конструкции прикрепляются два куска доски при помощи болтов.

Подготовка

Чтобы сделать качели понадобятся инструменты:

• агрегат для сварки;
• уровень;
• болгарка;
• молоток;
• тиски;
• пила;
• рулетка;
• лопата.

Потребуются строительные материалы:

• металлические трубы;
• уголок из стали;
• подшипники;
• цемент;
• дерево;
• краска;
• песок;
• щебень.

Но не для всех качелей нужны такая подготовка – подвесные можно просто прикрепить к крепкой ветви большого дерева Источник pinterest.ru Инструкция для работ:

На выбранной территории делают разметку. Садовым буром выполняют четыре углубления в земле. В них устанавливают опоры

Особое внимание уделяется этому этапу, от прочности и надёжности каркаса полностью зависит безопасность всей конструкции

Болгаркой делают заготовки из трубы нужных размеров: боковые стойки – 4 шт., для перекладины – 1 шт., для линий жёсткости – 2 шт. Все детали нужно обработать, убрать неровности и зачистить острые края.

Стойки для качелей приваривают к самому основанию, ставят вверху перекладину.

Две стойки в виде треугольника крепятся к большому прямоугольному основанию Источник pinterest.com

Основание тщательно засыпают щебнем, заливают бетоном. Цемент должен укрепиться в течение пяти дней.

После этого на поперечине устанавливают скобы для подвижного механизма.

Сидение лучше выполнить из дерева, подойдёт шлифованный брус. Основание делается из металла.

Кресло нужно закрепить с четырёх сторон, его устанавливают на подвесах.

Всю выполненную конструкцию надёжно защищают от влаги с помощью краски.

Можно сделать козырёк, натянуть прочную ткань на каркас.

Конструкция качелей из металла

Для постройки надежной и органично вписывающейся в ландшафтный дизайн конструкции, необходимо разобраться, какой материал наиболее подходит для этих работ. А также просмотреть фото качелей из металла, сделанных своими руками.

Из какого металла выполняется рама для качелей

Для сварных изделий эффективно применять уголки, тавры, круглые трубы. Но оптимальный вариант – профильный тип, поскольку они:

• удобны в работе;
• за счет стенок образуются ребра жесткости (повышаются прочностные характеристики);
• высокий уровень стойкости к повреждениям механического типа.

Если рассматривать профильные трубы со стороны недостатков, то можно выделить лишь:

• возникновение трудностей при сгибании (необходимо специальное приспособление);
• требуется использование эффективных мер защиты от коррозийных изменений.

Чтобы сделать взрослые или детские качели из металла своими руками согласно схеме, следует определиться с профилем, он может быть различной формы. Чаще всего используют такие трубы:

• овальные для изготовления гнутых элементов качели (сидений, подлокотников, арок);
• квадратные/прямоугольные необходимы для стоек и распорок (деталей с серьезной нагрузкой);
• плоские для дополнительных элементов конструкции.

Металлические качели могут монтировать при помощи стоек, которые бетонируют в земле (стационарный тип) или крепят к раме за счет использования анкерных болтов, забитой в землю арматуры (мобильный вариант). Переносные изделия особенно актуальны для сезонного применения, их проще определить в закрытое помещение для хранения на зиму.

Если сравнить по устойчивости, то качели А-образные, имеющие перемычку в нижней части, лучше, чем П-образные, хотя вторые не вызывают сложностей при сборке. Здесь для надежности потребуется глубокое вкапывание с заливкой бетона. Если изготавливают мобильные качели, то используют опоры Л-образного типа для повышения уровня устойчивости.

Подвесить лавку качели из металла, собранную своими руками, можно посредством применения:

• хомутов с крючками;
• анкерных болтов с петлями, которые устанавливают в отверстия, сделанные в верхней перекладине;
• шарикоподшипников (во избежание скрипа нужно их периодически смазывать).

Важно! Чтобы надежно и надолго соединить профильные трубы с перекладиной, необходимо использовать подшипники. Сиденье качели из металла, изготовленной своими руками, подвешивают при помощи веревки, цепей, троса, профильных труб

У каждого из этих способов есть как преимущества, так и недостатки, которые следует учитывать при выборе конкретного варианта. Веревка – простой тип подвеса, но не долговечный, цепь и трос склонны ржаветь, не спасает и их окрашивание в местах соединения.

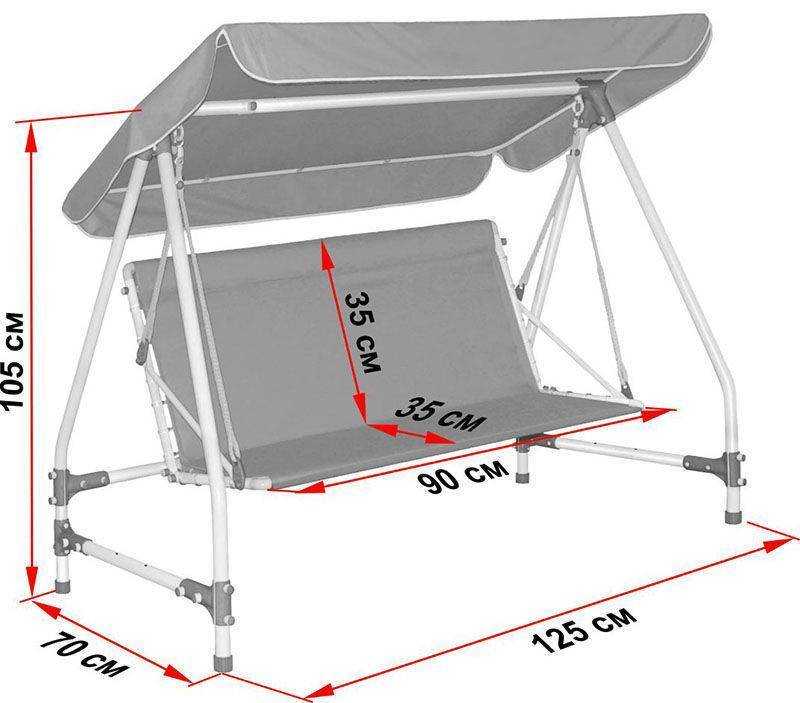

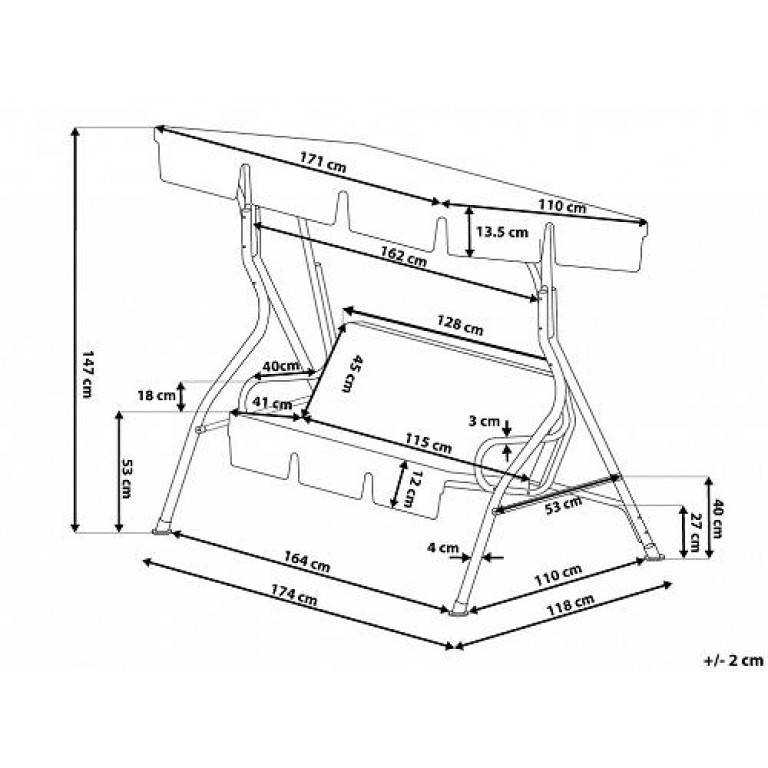

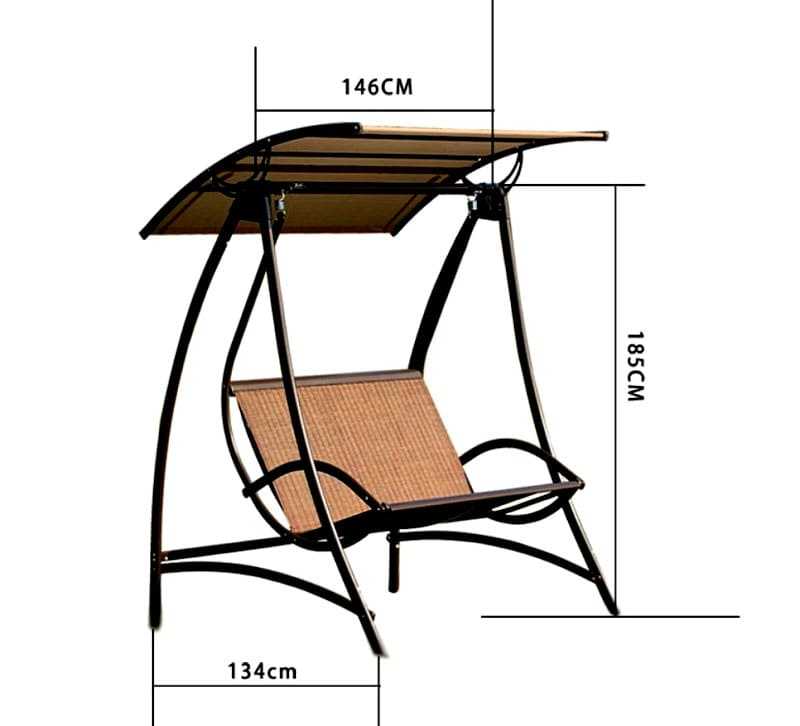

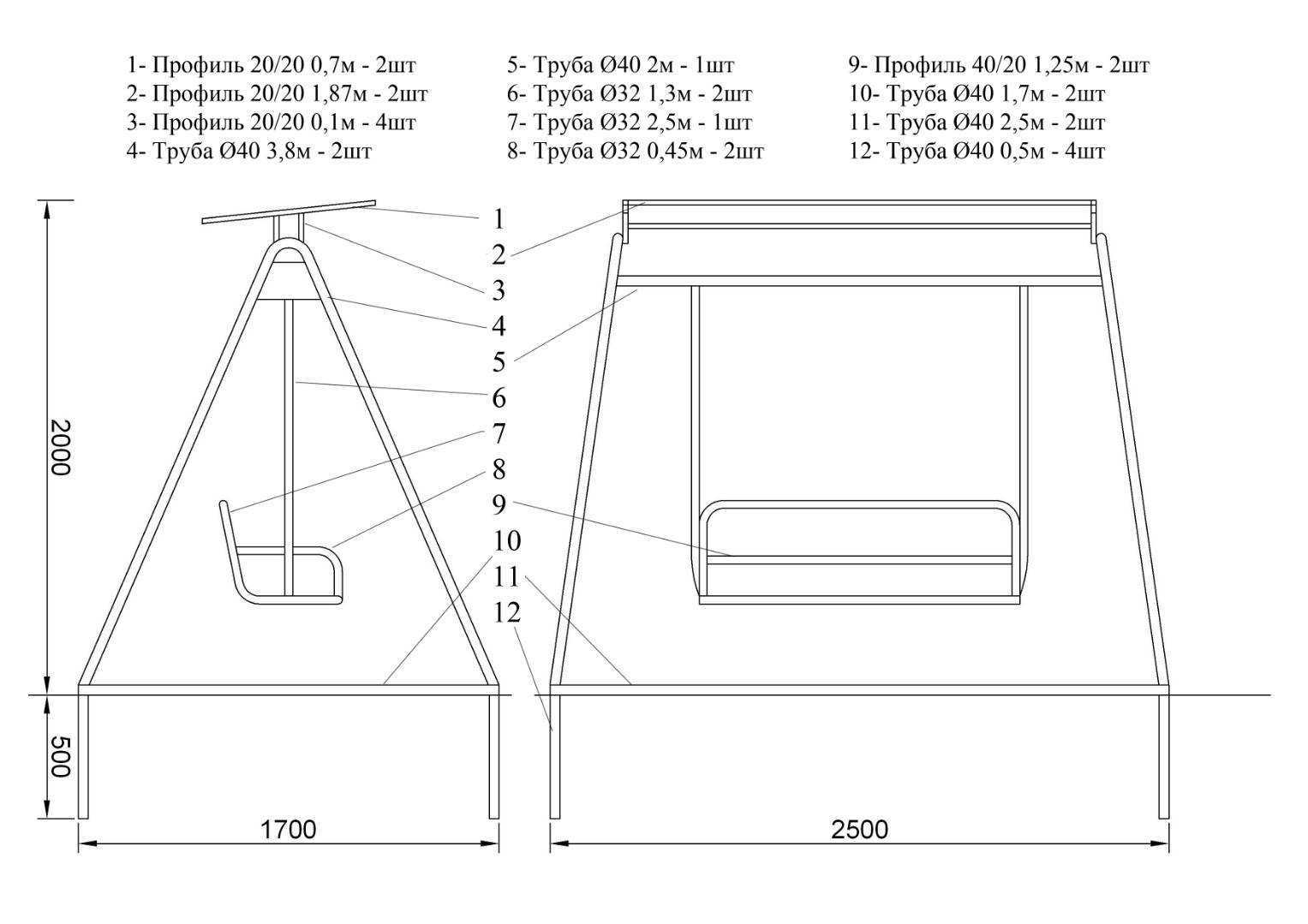

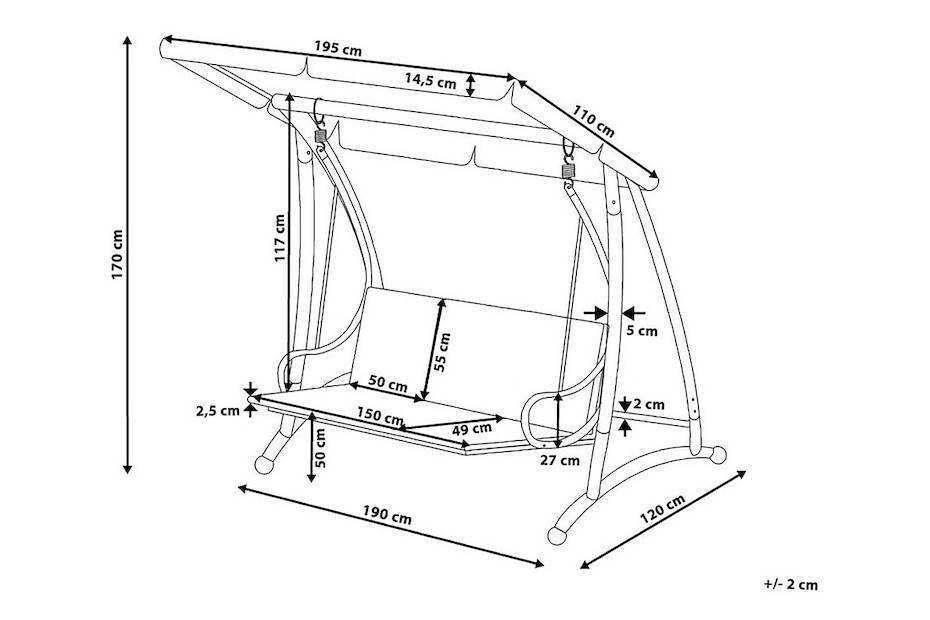

Чертежи самодельных качелей для дачи из металла

Определиться с выбором того или иного варианта металлической конструкции поможет обзор самых распространенных чертежей устройства для качания на открытом воздухе.

Варианты фиксации сиденья

Чтобы подвесить сиденье, необходимо укрепить специальное устройство:

• хомуты подходящего профиля (круглого, квадратного) с крюком для подвесов;
• еще можно просверлить в перекладине отверстия и продеть анкерные болты с петлей на конце для крепления веревки или цепи;
• соединение с помощью подшипников – самое надежное, но требует постоянной смазки, иначе не избежать скрипа.

Сиденье подвешивают на синтетическую веревку, цепь, металлический трос сечением от 7 мм. Подойдет канат для транспортировки автомобиля или шнур для снаряжения альпинистов. Цепи будут ржаветь под воздействием окружающей среды. Красить их проблематично, надежнее взять оцинкованные.

Сиденье лучше сделать из дерева – это теплый и приятный на ощупь материал. Если чертеж предусматривает большое посадочное место в виде скамейки или кресла, проводят укрепление сиденья металлическим каркасом.

Садовые качели, разнообразие решений

Кроме представленного для монтажа вида садовых качелей, существует еще множество решений. Обустройство качалок в загородном доме стали уже нормальным явлением, их устанавливают на открытых террасах, в беседках. И по закону рынка, когда есть предложение, появляется спрос, промышленность сейчас изготавливает большое количество качелей разных видов. Нельзя не отметить, что по ценовой политике они разнятся так же, как и по материалам, из которых изготавливаются.

Ниже коротко можно показать, зная основные приемы строительства, как можно сделать садовые качели из других материалов:

• Одним из простых решений считается строительство качели с применением паллеты (поддона). Организовать качели просто нужна надежная веревка и крепкая ветка дерева.
• Качели с использованием сноуборда в качестве сиденья.
• С применением металлопроката.
• Из оцилиндрованных бревен. Такие качели делаются по варианту, представленному выше.
• С применением машинных шин для сиденья.

Рассмотрим способы креплений

Надежность качели обуславливается креплением веревки и использованием специальных крепежей. Многие дачники для самостоятельно изготовления садовых устройств качания применяют альпинистское снаряжение: репшнур, карабины, крюки. Специальными креплениями добиваются, чтобы веревка не ездила по коньковому бревну.

Существует несколько видов креплений сиденья к брусу через веревку (цепь):

• Сквозное, через отверстие крепление с использованием карабина.
• С помощью анкеров проводится крепление большинства видов качелей.
• Крепление качелей на 4 выхода веревок (цепей), проводится двумя способами: сведением двух веревок в одну точку, через систему крепления (4 карабина).
• Оригинальное крепление для дачных качелей, это крюки.
• Сквозные отверстия для единой веревочной системы.

Требования безопасности поворотной лестницы с забежными ступенями

Не стоит забывать о том, что хождение по деревянной лестнице должно быть максимально безопасным, так как передвигаться по ней могут и взрослые, и дети. Поэтому следующие рекомендации носят настоятельный характер:

1. количество ступеней в одном лестничном марше обязательно делать не меньше 3-х и желательно, чтобы общее их число было нечетным – психологически удобнее начинать и заканчивать восхождение с одной и той же ноги;
2. высота ограждения должна превышать уровень центра тяжести человека, в среднем этот параметр колеблется от 90 до 120 см;
3. крепеж конструкции должен производиться непосредственно к несущим элементам перекрытия.

Из чего можно сделать качели своими руками

Обустраивая места для проведения досуга, позаботьтесь о появлении в них удобных и практичных качелей. Не спешите отправляться за ними в магазин. Попробуйте сделать дачные качели своими руками. Из чего? Из того, что попадется под руку. А что всегда найдется на дачном участке?

Канат

Это основной элемент конструкции знаменитой «тарзанки», способной вызывать вопли восторга не только у детей, а и у весьма солидных взрослых дядей, рискнувшись на ней прокатиться. Чаще всего ее располагают над водоемами и параллельно наделяют функцией своеобразного трамплина для прыжков в воду.

качель из каната и бревнышка

Соорудить веревочный вариант не трудно. Все, что потребуется, это подыскать попрочнее ветку и привязать к ней один конец каната. С другой стороны завязывается толстый узел или привязывается небольшой толщины отшлифованное бревнышко, за которое будет приятно и удобно хвататься руками.

Древесина

Это материал, из которого можно сделать менее легкомысленные качели на даче своими руками. У деревянных конструкций должно быть комфортное сидение. К преимуществам подобного варианта стоит отнести экологичность изделия. Деревянная модель просто впишется в любой садовый ландшафт, независимо от его стилистического решения.

такие детские качели сможет смастерить даже новичок в столярном деле

Дерево – не слишком сложный материал в работе, поэтому использовать его на создание качелей могут даже новички в столярном деле. Как сделать качели на дачу из дерева, мы расскажем чуть ниже, а пока отвлечемся на его недостатки.

При том, что материал считается прочным, он не является долговечным и плохо реагирует на влагу, холод, солнечные лучи. Продлить срок службы деревянной качели можно, только обработав ее защитными составами, которых сегодня, благо, в изобилии.

Металл

Качели своими руками из металла сделать смогут лишь избранные, то есть те, кто имеет опыт работы со сваркой или знают кузнечное дело. Безусловно, металлические модели наиболее прочны и рациональны для использования на открытом воздухе. Их можно сделать:

1. Разборными.
2. Мобильными.
3. Стационарными.

стеклянные качели следует устанавливать в тенистом месте

По способу производства они также разделятся на:

• сварные;
• кованые.

Качели ручной ковки выделяет роскошный и богатый экстерьер. Ажурные элементы придают дачным качелям уникальность и делают их стильным дополнением ландшафтного дизайна. Если вам нужны вечные качели на даче – сделайте их именно из металла.

Естественно, металлическую поверхность каркаса придется также защищать специальным покрытием (при условии, что вы не сварили качели из нержавейки), что можно отнести к недостаткам материла. Но по большому счету недостаток у металлических конструкций лишь один и тот относительный. Речь об их массивности. Большой вес усложняет задачи по перемещению мобильных и разборных вариантов.

Пластик

качель, выполненная в виде корзины

Не знаете, как сделать детские качели для улицы – обратите внимание на прочные полимеры. Возможно, сидение придется купить, а быть может, нечто подходящее на эту роль отыщется в закромах сарая. Проше всего соорудить подвесные детские качели

Для этого варианта достаточно будет пропустить сквозь отверстия или заправить в пазы веревку и приспособить всю конструкцию на дерево или опору иного вида. Для малышей все-таки рациональнее приобретать готовые качели из пластика. В принципе стоят они не так уж и дорого, но зато выглядят очень привлекательно. Они ярки, не реагируют на влагу, не нуждаются в специфическом уходе

Проше всего соорудить подвесные детские качели. Для этого варианта достаточно будет пропустить сквозь отверстия или заправить в пазы веревку и приспособить всю конструкцию на дерево или опору иного вида. Для малышей все-таки рациональнее приобретать готовые качели из пластика. В принципе стоят они не так уж и дорого, но зато выглядят очень привлекательно. Они ярки, не реагируют на влагу, не нуждаются в специфическом уходе.

При выборе конструкции обращайте внимание ка качество пластика. Он не должен при нагреве выделять токсинов. оригинальные пластиковые качели треугольной формы

оригинальные пластиковые качели треугольной формы

Пластиковые качели на даче могут не всегда гармонично сочетаться с окружающим пейзажем. Современность материала может свести на нет все усилия дизайнера по приданию ландшафту винтажного или деревенского вида. Нельзя назвать положительным и тот факт, что пластиковые качели – аттракцион не для всей семьи. Покататься на них не смогут ни подростки, ни взрослые.

И еще. В качелях для дачи, собранных своими руками, вполне может проскочить симбиоз материалов. Это не будет казаться нонсенсом. Дерево может стать чудесным дополнением металла, а канат – дерева.
