Лучшие программы: как сделать чертеж дома 3D на компьютере

Чтобы нарисовать план дома на компьютере самостоятельно, вам понадобится непосредственно компьютер с выходом в Интернет и специальная программа. Все программы-проектировщики дома 3D можно разделить на два типа:

работающие только в онлайне;
позволяющие рисовать проект жилища оффлайн.

Практически все современные программы, которые позволяют сделать проект здания самостоятельно, рисуют макеты в 3d. Такая система позволяет увидеть дом со всех сторон в «объемном виде».

Создать проект дома в 3D на компьютере можно за день. Интерфейс программ прост и понятен, разобраться в нем не сложно

Среди популярных программ онлайн для проектирования здания своими руками выделяют следующие:

Ресурс Planner 5D. Этой программой пользуются даже опытные архитекторы. С ее помощью можно распланировать любое жилище – от квартиры до загородного пентхауса. Не нужно регистрироваться или проходить обучение. Все настолько просто и понятно, что справится и ребенок. Есть специальные шаблоны, которые уменьшат временные затраты на самостоятельное составление проекта дома. С помощью Planner 5D можно даже собственный дизайн интерьера разработать. Однако многие функции ресурса платные. За пользование программой в течение месяца придется заплатить около 300 рублей.

Тонкости использования Planner 5D:

вкладка Rooms поможет создать комнаты строения в режиме 3d. Тут же задают метраж стен, высоту потолков;
за наличие окон, дверей, лестниц отвечает вкладка Construction;
кнопкой Interior создают дизайн помещения;
с помощью кнопки Exterior рисуют хозяйственные пристройки во дворе;
макет можно сохранить в памяти ПК и распечатать на бумаге.
Проектировщик HouseCreator помогает от проектирования 3d перейти к расчетам. О пользовании ресурсом расскажет инструкция, которую можно найти на сайте проектировщика. Все просто и понятно, минус – небольшое количество опций:
вкладка «Стена» разрешает создать комнаты нужного размера в 3d;
«Проем» – это установка окон, дверей, лестниц;
«Крыша» – для прорисовки крыши, соответственно;
проект можно сохранить в памяти ПК и рассматривать оффлайн.

Многие опции доступны в бесплатном режиме. Но за расчет нужно будет заплатить. Для этого отправьте заявку администраторам сайта. Декорирование в HouseCreator не предусмотрено.

Программа Planoplan похожа на предыдущие. Плюс она позволяет не просто нарисовать проект дома на ПК, но и «побродить» по нему с помощью специальной опции. Planoplan позволяет учесть даже расположение розеток и осветительных приборов в режиме 3d.
Многие архитекторы и дизайнеры предпочитают Homestyler. В ресурс заложены реальные бренды и марки мебели, строительных материалов, поэтому программа считается максимально приближенной к реальности.

Узнать подробнее об онлайн ресурсах, которые позволяют начертить план дома своими руками на компьютере, вы можете из видео.

Watch this video on YouTube

Чтобы нарисовать строение, можно скачать на компьютер программу, для работы которой Интернет не понадобится:

ресурс Аutodesk является платным (около 500 рублей в месяц). На безвозмездной основе его разрешают использовать студентам и преподавателям строительных университетов. Аutodesk является профессиональным инструментом. С его помощью даже машину спроектировать можно! Для использования программу нужно скачать с официального сайта. Демоверсия с ограниченным количеством функций доступна бесплатно. Инструменты позволяют выбирать не только материалы для строительства, но и характер местности, рельеф, состояние почвы.
SolidWorks считается сложной, но самой профессиональной программой. Разобраться в ней при желании может любой. В помощь – видеоуроки и электронные книги.
SketchUp – очень крутой ресурс для тех, кто мечтает, без преувеличения, о собственном городе! Программа позволяет создать собственный муниципалитет, не говоря уж о том, чтобы нарисовать здание в 3d.

Здесь перечислены только основные программы для рисования проектов частного строения своими руками на ПК.

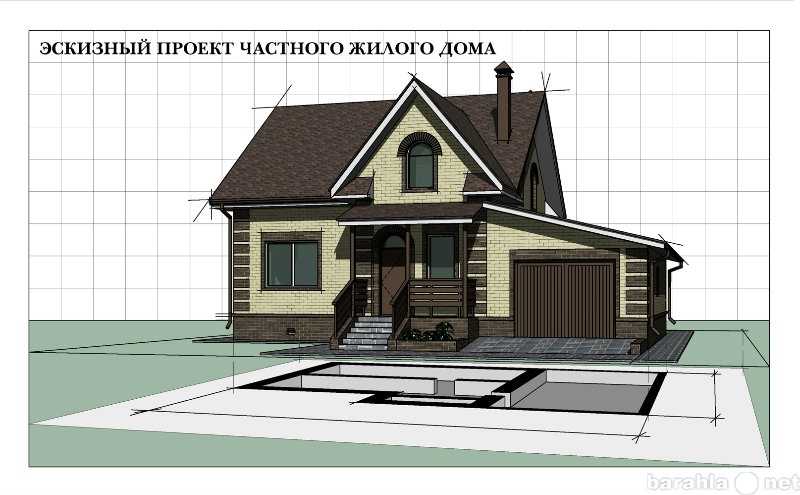

Что входит в состав эскизного проекта

Ниже приводим список, что включает в себя эскизный проект дома.

титульный лист (обложка)
содержание (ведомость чертежей проекта)
пояснительная записка

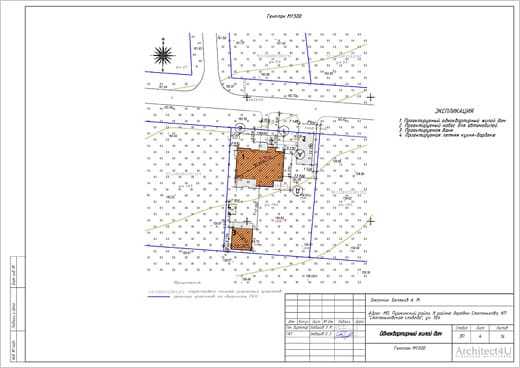

схема генерального плана М1:500
поэтажные планы
фасады

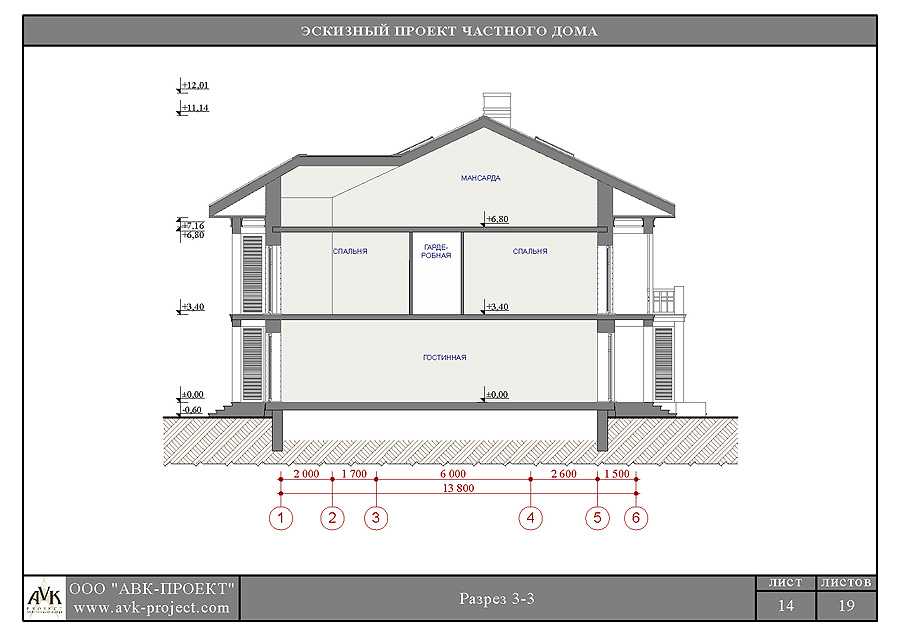

разрезы
план кровли
компьютерная 3D визуализация

По согласованию с заказчиком состав базового эскизного проекта загородного дома может быть дополнен, например решениями отделки экстерьера (дизайном фасадов), либо какие то материалы (графические, текстовые) могут быть не включены в проект.

Пример расширенного эскизного проекта

Общая пояснительная записка

Генплан участка М 1:500

3D визуализация. Вид 1

3D визуализация. Вид 2

3D визуализация. Вид 3

3D визуализация. Вид 4

3D визуализация. Вид 5

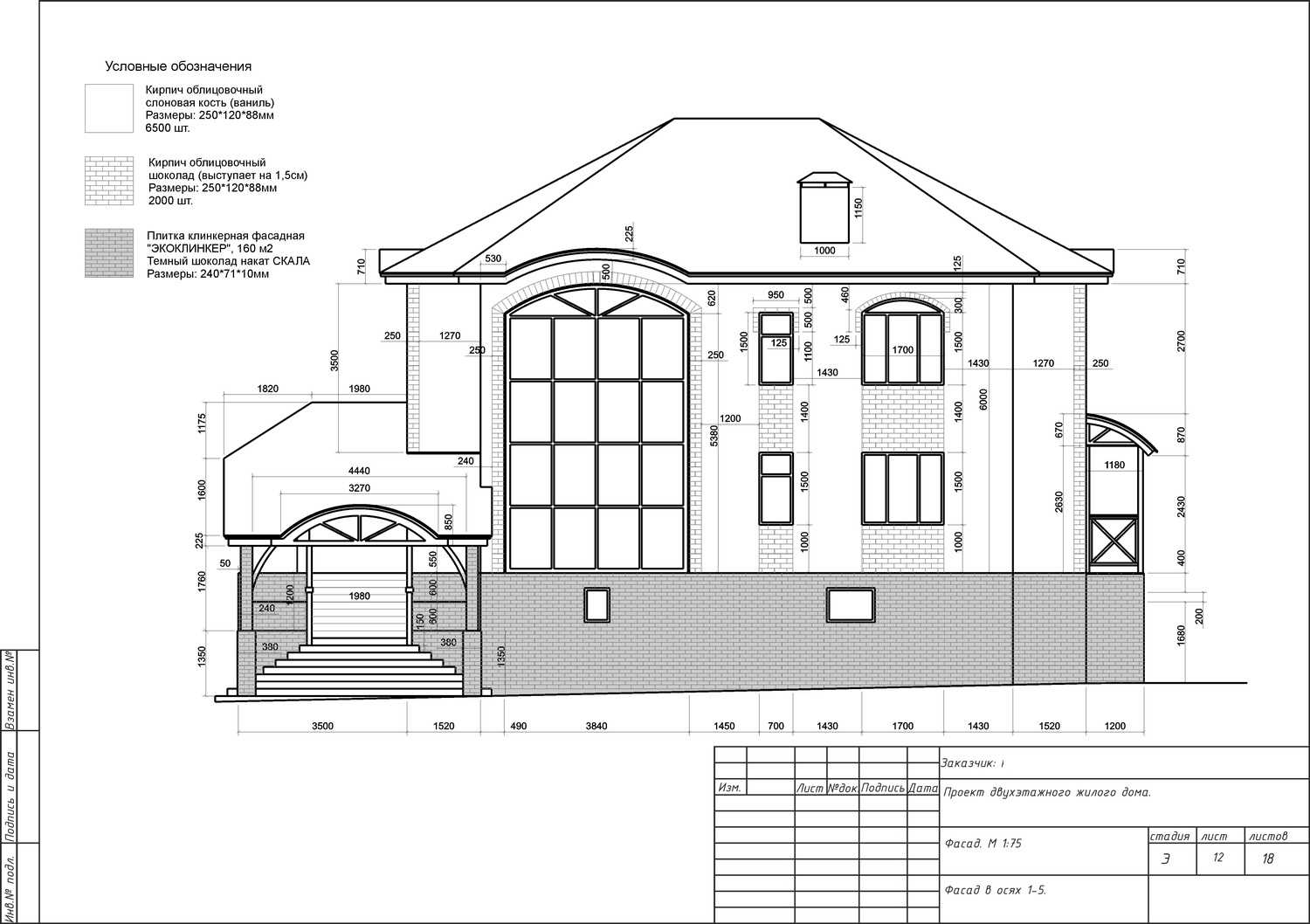

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

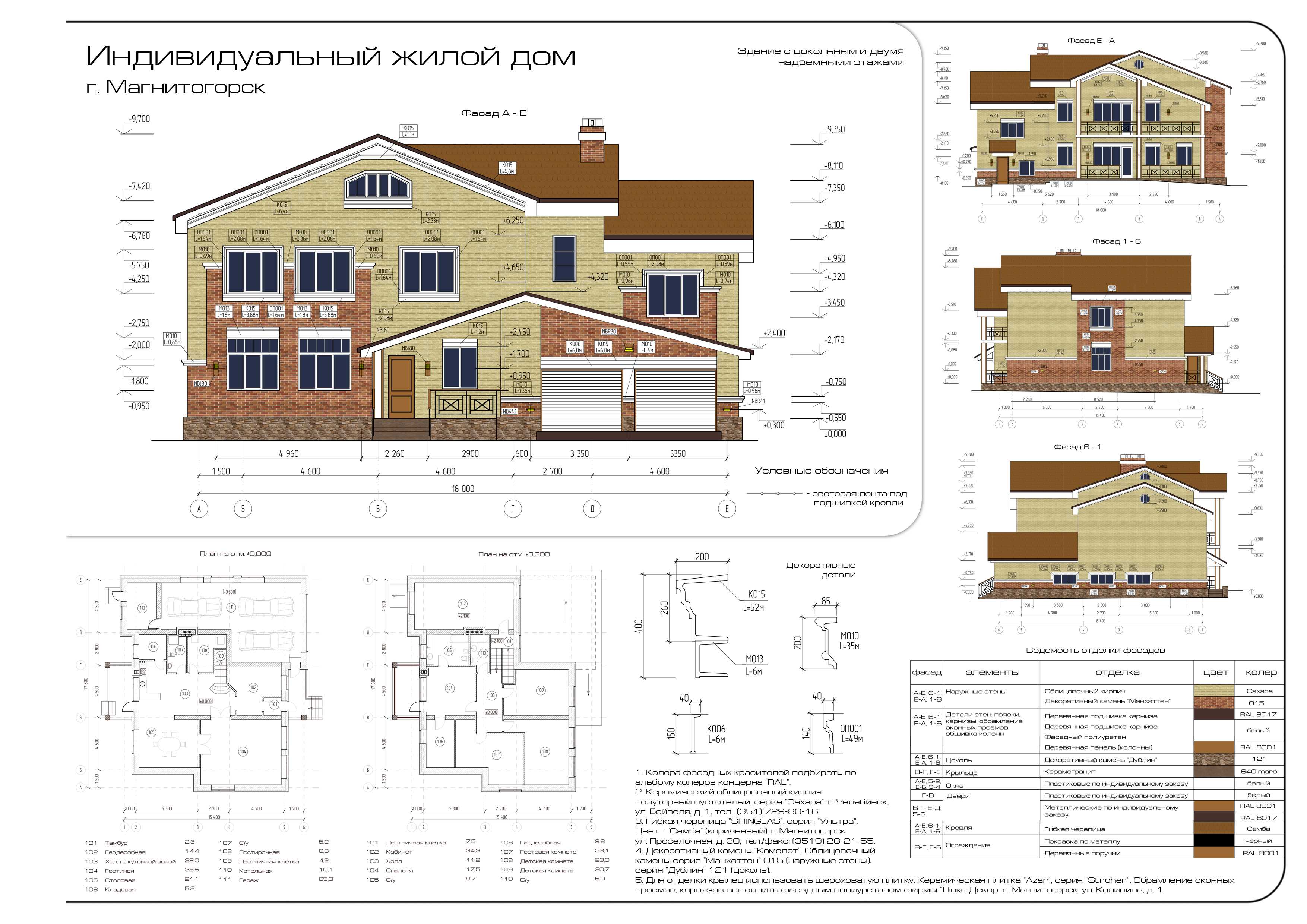

Цветовое решение главного фасада дома

Цветовое решение заднего фасада дома

Цветовое решение бокового фасада дома

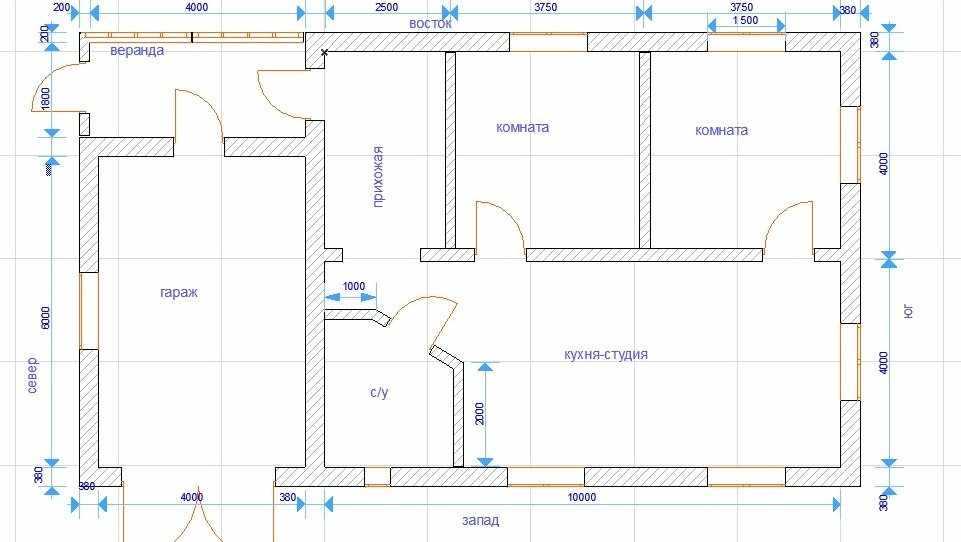

Чертеж плана 1 этажа

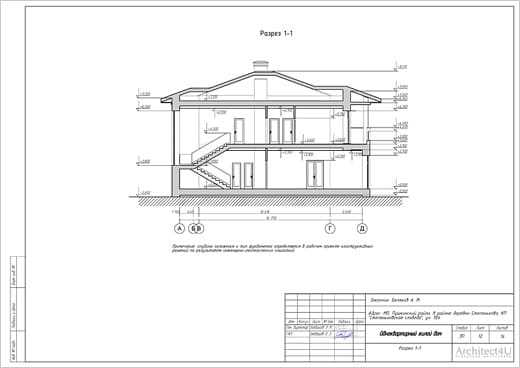

Разрез 1-1

Чертеж плана кровли

Пример базового эскизного проекта

Общая пояснительная записка

Генплан участка М 1:500

3D визуализация

Чертеж главного фасада

Чертеж заднего фасада

Чертеж правого фасада

Чертеж левого фасада

План 1 этажа

План 2 этажа

Разрез 1-1

Разрез 2-2

План кровли

Помогает найти лучшее объемно-планировочное решение и увидеть объект с новыми фасадами еще до начала строительных работ. Является утверждаемым (согласовываемым) этапом. Служит основой для дальнейшего рабочего проектирования архитектурных, конструктивных и инженерных решений. Итоговый эскизный проект базовой комплектации содержит чертежи с детальными размерами и привязками стен, перегородок, оконных и дверных проемов. В стоимость включена 3D визуализация в ч/б графике. Данный проект также потребуется для получения разрешения для строительства. Предоставляется электронная версия проекта в формате PDF + 2 печатных экземпляра формата А3.

Итак, мы узнали что из себя представляет эскизный проект загородного дома, рассмотрели его состав и варианты комплектации

Что касается степени проработки чертежей, в проектах нашей мастерской вы возможно обратите внимание на то, что на фасадах и разрезах указаны все высотные отметки, на планах этажей даны привязки и размеры всех стен и перегородок, оконных и дверных проемов

Ввиду того, что нормативная документация по проектированию не содержит четких требований к проработке чертежей эскизного проекта, нередко на листах эскизных проектов других архитектурных мастерских показаны только осевые или общие габаритные размеры. Сэкономив на рабочем проектировании, клиенты успешно строят дома, если они небольшие по площади и простые в объемах, по нашим “эскизникам”. Но все же разработка полного рабочего проекта предпочтительна, так как и простые дома могут иметь свои конструктивные особенности и нюансы.

По отдельной договоренности с заказчиком проект также может быть дополнен цветными изображениями фасадов, 3d визуализацией общих видов с проработкой дизайна фасада. Доплата за услугу дизайн фасадов составляет при этом 130 руб. / кв.м. общей площади дома.

Общие принципы построения

Для постройки панельного, деревянного дома и любых других зданий важна разработка проекта. В типовом проекте немало документов, но будущих хозяев обычно интересуют чертежи многоэтажных и одноэтажных жилых зданий в разрезах, где можно увидеть результат процесса постройки.

В чертежи обычно входят фасады и разрезы:

Фасад представляет собой изображение внешнего вида дома. В основном в таком чертеже присутствуют несущие элементы и детали отделки, воссоздающие точный вид здания;
Разрез здания – графическое изображение коттеджа с рассечением по плану секущими плоскостями. На нем зафиксированы объекты, сквозь которые проходит секущая площадь и располагающиеся за ней.

Чертеж фасада позволяет представить, как дом будет смотреться внешне, здание в разрезе показывает внутреннее устройство комнат.

В проектных документах должно быть минимум два чертежа. В одном представлен поперечный разрез, в другом – продольный разрез. При сложной конфигурации постройки документов больше.

При создании чертежей высотных построек, частных домов, производственных и административных зданий требуется обозначить разрезы. Для этого применяются тонкие вертикальные и горизонтальные линии. Чаще всего их делают по стенам лестничной клетки. Алгоритм вычерчивания разреза:

Вначале для главных несущих панелей и колонн (если они есть) нанести и указать вертикальные координационные оси;
После сделать горизонтальные линии уровней, находящиеся перпендикулярно с координационными осями. Это линии тротуара или земли, примерного верха карниза, перекрытия чердака, полов на каждом этаже;
Затем тонкими линями нанести контуры внутренних и наружных стен, перегородок. Зафиксировать высоту конька крыши, перекрытий между этажами и чердаком. Нужно нарисовать карниз стены, скат крыши, выносы цокольного этажа;
Наметить дверные и оконные проемы в перегородках, наружных и внутренних стенах, остальные элементы постройки;
Далее наносят необходимые размеры и отметки. Нужно начертить размерные и выносные линии и знаки, которые позволят сделать простановку высотных отметок, провести маркировку координационной оси;
Сделать завершающее обведение сечей, поставить высотные отметки и разрезы, записать разъясняющие слова, названия, убрать ненужные линии.

Вам будет интересно: Ситуационный план земельного участка: как получить, составить самому

Базовая комплектация

Частным застройщикам предлагают много типовых вариантов каркасных домов. Это могут быть как стандартные, так и индивидуальные варианты. Однако при многообразии решений в архитектуре или дизайне существует понятие основной комплектации, которое также включает возможность строительства своими руками.

Базовая комплектация каркасного дома включает:

подробный чертеж;
комплект материалов для лаг, перекрытий, пола, каркасов, оснований, стоек и стен;
материалы для кровли: стропила, доски для обрешетки;
отделочные материалы – доски для чистых полов, пиломатериал для плинтусов, внутренних углов, вагонку;
наружные и межкомнатные окна и двери;
комплекты материалов для паро- и гидроизоляции, а также для утепления домов каркасного типа.

Как правило, фундамент дома не входит в базовый комплект, потому что выбор фундамента обусловлен типом почвы и грунта. Закладка добротного фундамента для каркасного дома представляет собой непростую и трудоемкую задачу.

Полезное: Программы для проектирования каркасных домов

Несмотря на то что сделать закладку фундамента можно своими руками, лучше всего для выполнения таких работ пригласить специалистов. Особенно это касается строительства домов, в которых больше одного этажа, предназначенных для проживания в любое время года.

Что учитывать при составлении схемы дома

Чтобы составить план, необходимо определиться с этажностью здания, вариантом крыши, экстерьером, включая количество оконных проемов, балконов и лоджий. Следует предусмотреть возможность обустройства террасы и мансарды. Все эти элементы нужно отображать в продольном и поперечном разрезах, вместе с конструктивными качествами и нужными материалами. Учитываются особенности участка под дом, в том числе расположение, ориентацию по сторонам света, рельеф, особенности почвы. От них зависит оптимальная внутренняя планировка, в первую очередь расположение помещений. Количество и конфигурация комнат подбирается с учетом количества жильцов и возраста каждого из них.

Главным приоритетом при составлении схемы является функциональная полезность. Следует также предусмотреть помещения для размещения строителей и других работников. На плане желательно оставить место про запас: когда-то оно может «заполниться» дополнительным гаражом или гостевым домиком.

Некоторые функциональные элементы, которые лучше предусмотреть заранее:

мастерская,
кабинет,
оранжерея,
зимний сад,
сауна,
бассейн,
тренажерный зал.

Большие помещения нуждаются в дополнительном отоплении!

Рисуем чертеж

На начальном этапе определяются все постройки дома с учетом мансарды. Чтобы у домов не было прогиба, определяется форма и сечение стропильных брусьев. Для правильного расчета толщины стропил требуется знать следующие параметры:

Угол наклона кровли;
Особенности климата.

металлочерепица;
шифер;
медь;
профнастил.

Следующим шагом будет определение числа стропил, которые станут основой каркаса и конструкции крыши.

Проект дачного домика с мансардой и балконом

Для дачных домов нужно подобрать подходящий вариант планировки крыши дома. Она изготавливается наклонной или плоской. Когда стропильная система домов имеет наклонную крышу, стропила крепятся к двум несущим стенам. Для большей надежности брусья стропил укрепляют дополнительными колоннами, иногда ставят среднюю перегородку.

В чертежи дачных домов также входит показ обрешетки для крепления крыши. Она может иметь несколько видов:

сплошной;
промежуточный.

Когда делается расчет обрешетки, необходимо учитывать:

Наклон кровли;
Материал;
Крепежные детали;
Вспомогательные упоры.

Учитывая все перечисленные особенности, можно будет создать проект будущего дачного домика, и выполнить чертеж и конструкцию каркасного дома.

Сопутствующая документация к проекту и строительным чертежам

В проекте содержатся ведомости об этапах строительства и проведении отдельных видов работ. Генеральный план и подробные чертежи пополняют объясняющими таблицами и различными приложениями. Кроме отдельных планов, учитывающих личные предпочтения и особые потребности, понадобятся обязательные документы с ключевыми данными. В их числе — документация со списком отделочных и стройматериалов, информацией об их типе, документы с описанием инженерных решений, сведения о финансах и технических аспектах.

Понадобятся данные о высоте, площади, массе и объеме в кубометрах (кубатуре). Обязательно составляется описание функциональности здания. Это касается и документации с архитектурно-конструкционной оценкой. На основании проекта принято организовывать процесс, включающий определенную последовательность строительных работ и сопутствующие финансовые расходы.

В архитектурном паспорте содержатся:

Копия лицензии проектировщика;
План и схематические изображения кровли в разрезе;
Поэтажные планы;
Расцветка наружных стен;
Пояснительная записка.

Что входит в эскизный проект

Отдельно стоит рассказать про состав эскизного проекта. Что же вы получаете, заплатив специалистам приличную сумму?

Пояснительная записка. Здесь содержится копия технического задания, перечень и очередность работ, выполняемых на объекте, оптимальные строительные и отделочные материалы, а также список информационного и программного обеспечения, которое использовалось при составлении эскиза.
План фасада. Серьезные компании предлагают несколько вариантов фасада, чтобы клиент выбрал именно тот, который в полной мере отвечает всем его требованиям.
Планы этажей, чердака, варианты обустройства подвала. Площадь и форма каждого помещения, толщина и местоположение перегородок – все это формирует внутренний вид вашего будущего дома.
Иллюстрации. Изображение дома изнутри и снаружи. Для создания иллюстраций используются специальные программы, позволяющие разработать 3D изображения коттеджа, которые значительно упрощают восприятие и проведение дальнейших работ.
Чертежи поперечного и продольного разреза здания. Их количество зависит от требований клиента.
Кровля. Все расчеты по устройству кровли при использовании выбранного заказчиком материала.
Генплан участка. Общий чертеж земельного участка, вид сверху. Здесь показано расположение как самого дома, так и всех остальных построек.
Фундамент. Местоположение, форма и размер фундамента, а также расчеты, подтверждающие его необходимость.

Как видите, эскиз здания представляет собой очень сложный комплекс информации, не располагая которой просто нельзя приступать к строительству дома вашей мечты.

Помощники в подготовке чертежей

Использование различного вида программ позволит человеку далекому от архитектуры и строительства создать свой проект и чертежи дома. Создание 3D модели предоставит возможность увидеть достоинства и недостатки планируемого здания. Для этих целей можно использовать Google SketchUp.

В этой программе смогут работать даже те пользователи, у которых нет опыта в проектировании. Создать можно не только жилые, но и хозяйственные строения. Пользоваться подобными конструкторами можно как онлайн, так и офлайн.

AutoCAD пользуется популярностью среди новичков и профессионалов, недостатком этого программного продукта является его высокая стоимость, что отличает и КОМПАС-3D. Программы позволяют создавать рабочие чертежи, выполнять детализацию отдельных элементов. Но использование их оправдано скорее для тех, кто профессионально занимается проектированием и строительством.

Как альтернативу можно рассмотреть Ashampoo Home Designer, которая позволяет провести расчеты площадей, длины, выбрать готовые варианты из библиотеки программы, либо создать свои. Все зависит от пожеланий и бюджета предстоящего строительства.

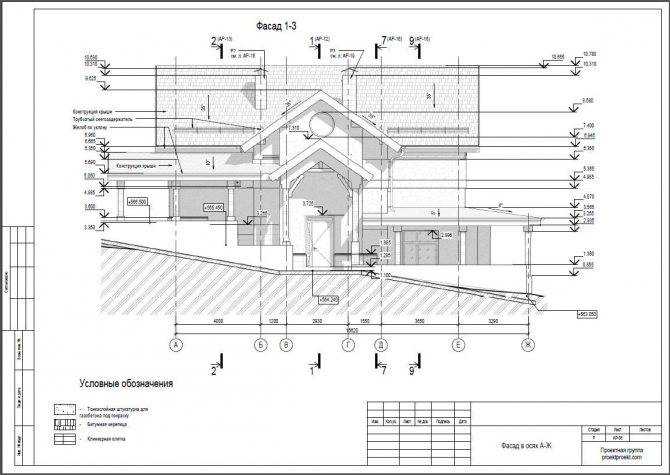

Чертежи фасадов зданий

Вид на здание спереди (со стороны улицы) называют главным фасадом, вид сзади (со стороны двора) — дворовым, а виды слева или справа торцовым. В проектах зданий наименования фасадов увязывают с марками разбивочных осей, указывая в названии фасада левую и правую крайние разбивочные оси или марку той оси, которая расположена в изображаемой на фасаде стене, например фасад 1

—8, ФасадБ —А, Фасад по осиА, Фасад по ОСИ1 II т. д.

В чертежах взаимозеркальных фасадов проставляют крайние оси того и другого фасада, например, фасад А

—Б ИБ —А. По чертежам фасадов судят о внешнем облике зданий, о расположении и форме некоторых конструктивных и архитектурных элементов: окон, дверей, балконов, наличников, сандриков, пилястр, колонн и т. п.

На чертежах фасадов крупноблочных и панельных зданий показывают разрезку (членение) стен на панели или блоки. Если на таком фасаде указаны марки элементов, его называют монтажным.

В проектах зданий, где конструктивные чертежи выделены в отдельную часть, марки элементов фасадов показывают на монтажных схемах (см. рис. 57). В зависимости от стадии проектирования, назначения и величины здания чертежи фасадов зданий выполняют в масштабах от 1 :50 до 1 :500. Сложные участки фасадов зданий вычерчивают в масштабе 1 :50 или 1 :100 на чертежах элементов фасадов. На основном чертеже фасада при этом должна быть ссылка на номер листа, где изображен элемент фасада. Так, например, на рис. 37 приведен элемент фасада 1 производственного здания, фасад Б

—А Которого изображен на рис. 36.

В свою очередь отдельные участки элемента фасада могут изображаться в более крупном масштабе как чертежи деталей. На рис. 38 показаны детали 1, 2, 3 и 4

Фасада того же здания.

Видимые контуры на чертежах фасадов обводят тонкими линиями. Так, контуры здания и проемов имеют толщину 0,3—0,4 Мм,

Контуры оконных переплетов, членения стен на панели и блоки, контуры поясков, карнизов и других архитектурных элементов стен обводят линиями в два раза тоньше контуров здания и проемов. Линия контура земли должна быть толстой, она должна выходить за пределы фасада на 20—30Мм. Толщина этой линии 1 —1,5Мм. Степень проработки отдельных деталей фасада зависит от масштаба чертежа. Так, например, детали оконных переплетов, дверей и ворот показывают на фасадах, выполненных в масштабах 1:100 и крупнее (см. рис. 34). При более мелких масштабах вычерчивают только контуры створок или проемов (см. рис. 35).

Размеры на чертежах фасадов обычно не наносят, показывают только разбивочные оси у углов здания, у деформационных швов и в местах перепада высот. За пределами чертежа справа или слева от него выносят и надписывают высотные отметки уровня земли, пола первого этажа, цоколя, низа и верха проемов, карниза и поясков, верха кровли и т. п. На чертежах панельных зданий указывают не отметки проемов, а отметки горизонтальных швов панелей.

Для лучшего выявления объемной композиции здания на чертежах фасадов строят собственные и падающие тени (см. рис. 34). При этом направление лучей света принимается таким, чтобы их проекции располагались под углом 45° к оси координат. Это позволяет показать истинные размеры выступов и впадин фасада в масштабе чертежа.

Отдельные чертежи фасадов, выполняемые в стадии проектного задания, отмывают сухой тушью или акварельными красками. Для большей выразительности чертежа помимо здания показывают ландшафт или городскую застройку. Такие чертежи принято называть архитектурными фасадами.

В стадии проектного задания здания могут изображаться и в перспективе. Эти чертежи дают более наглядное представление об архитектурно-художественной композиции проектируемых зданий.

В эскизном проекте указывают подробные характеристики объекта

В документ вносят всю информацию, которая будет нужна при проектировании: тип фундамента, площади этажей и пятна застройки, список стандартов и правил, материалы стен, оформление, вид кровли. Сведения пригодятся при разработке остальных разделов.

В эскизах рисуют дом и выполняют привязку на участок

В плане расположения дома на участке учитывают инсоляцию (схема движения солнца), расположение других построек, соседних зданий, заборов, делают ситуационную схему, в которой показывают границы и расположение участка в поселке или СНТ, указывают кадастровый номер, приводят таблицу технико-экономических характеристик с материалами, площадями, вариантами решений. Дополнительно к документу прикладывают карту с рельефом, точками посадки деревьев и другими особенностями ландшафта.

План привязки на участок используют, чтобы уведомить госслужбы о начале строительства. В GOOD WOOD этот раздел разрабатывают и оформляют специально для предъявления в органы местного управления.

Конструктивную схему фундамента разрабатывают без подробностей

На этапе эскизного проекта не требуется детальная разработка узлов, подробное описание характеристик. Чертеж нужен только чтобы показать общее расположение стен, перегородок, закладных элементов. По этой схеме разрабатывают полноценный проект КЖ (конструкции железобетонные) с узлами, параметрами, спецификациями и прочими подробностями.

Как делать проект: подготовительные этапы создания чертежа

Перед тем как сделать чертеж частного дома, нужно определиться с тем, каково будет его прямое предназначение: будет ли он служить загородным местом отдыха в летнее время или жильем для круглогодичного обитания всей семьи. Количество домочадцев тоже необходимо иметь в виду. При этом нужно учесть образ жизни членов семьи, их вкусы, предпочтения и увлечения.

Перед началом создания чертежа нужно определиться с количеством жильцов дома

Если будущие обитатели дома – приверженцы тихого образа жизни, то здание нужно размещать на территории, которая находится подальше от проезжей части и соседних участков. Лучше всего – в глубине сада. Для открытых, общительных людей дом можно построить в начале участка, выставив напоказ фасад коттеджа и красивый ландшафт перед ним. В техническом плане особенно важны геодезические данные, полученные путем исследования территории. Они укажут на особенности поверхности, состав грунта и наличие наклонов, что позволит создать план местности.

Чтобы проектировка дома была упорядочена, процесс условно разделяют на этапы, которые потом отображаются в следующих разделах готового проекта дома:

эскизном;
архитектурном;
конструктивном;
инженерно-техническом;
дизайнерском или отделочном.

Определившись с месторасположением и предназначением будущего жилища, можно приступать к проектировке дома. С этой целью делают первоначальные наброски. При наличии элементарных художественных навыков хозяева смогут сделать это самостоятельно, даже без специальной компьютерной программы для постройки дома. На базе набросков составляется основной эскиз. В соответствии с ним подготавливают все остальные подробные чертежи и определяются с планировкой будущей постройки.

Что необходимо учитывать при составлении схемы дома

Уже на этапе составления эскиза нужно четко определиться с количеством этажей, типом кровли, внешним видом фасада и фронтальных частей дома, вплоть до количества окон, балконов, наличия террасы или мансарды. Эскизный проект также предполагает наброски вида здания в продольном и поперечном разрезах, где указываются особенности конструкции и материалы, из которых предполагается возводить дом.

Пример чертежа одноэтажного дома из кирпича с мансардным этажом

Перед тем как нарисовать план дома, необходимо определиться с расположением участка и изучить ориентацию относительно сторон света. Исходя из этих данных, определяется месторасположение комнат. Их количество зависит от того, сколько людей будет жить в здании и как часто будут приезжать гости на длительное время. Размещение помещений и функциональное предназначение каждого из них также является важным элементом.

Далее требуется определить, какие конкретно комнаты будут отведены членам семьи, а какие – гостям и работникам, если предполагается формирование определенного штата. Не следует забывать о планировке помещений, в которых будет собираться вся семья, – это столовая, зал или гостиная.

Важно учесть предпочтения и увлечения обитателей дома, чтобы выяснить необходимость включения в планировку тренажерного зала, бассейна или сауны, зимнего сада либо оранжереи, библиотеки с кабинетом или просторной мастерской. При составление эскизного проекта дома нужно учитывать все пожелания будущих жильцов

При составление эскизного проекта дома нужно учитывать все пожелания будущих жильцов
