Размеры и характеристики блоков фбс (согласно госту)

Монтаж своими руками

Перед тем как приступить к монтажу ФБС, необходимо правильно приготовить раствор и вырыть котлован (если планируется строение с подвалом).

Советы по укладке

Придерживаясь правил по укладке, можно сократить сроки строительства и сэкономить на материалах.

Рекомендации специалистов:

1. Толщина бетонных швов не должна превышать 20 мм. Оптимальное значение для одноэтажных зданий — 15 мм.
2. Укладывать нужно с помощью специальной техники (подъемный кран, манипулятор).
3. Чтобы увеличить уровень прочности, между плитами укладывают стержни из арматуры. Заливают их цементным раствором.

Чтобы сцепка плит была качественной, нужно правильно приготовить раствор. Он должен быть свежеизготовленным и по консистенции напоминать густую сметану.

Раствор для кладки ФБС

Для приготовления раствора повышенной прочности используют следующие марки цемента:

Марка	Класс
М150	В30
М250	В20
М350	В25
М100	В7,5
М200	В15
М300	В22,5
М400	В30

Помимо цемента, в раствор добавляют песок или щебень. Оптимальный вариант — промытый или речной песок со следующими характеристиками:

• плотность — от 1400 кг/куб. м;
• мелкие частицы (процентное соотношение) — не более 3%;
• содержание глины — не более 2-3%;
• фракция — 3-5 мм.

Раствор замешивают в железной емкости или бетономешалке. Соблюдение пропорций обязательно (2 части цемента и 1 часть песка).

Этапы строительства

Строительство проходит в несколько этапов. Под ФБС блоки раскапывают котлован. Границы участка, на котором осуществляется строительство, определяют заранее. В землю вбивают колья и натягивают на них веревки. Дренажную подушку устанавливают послойно, используя речной песок, гравий или щебень. Слои (по 15 см) проливают водой и утрамбовывают.

Фундаментная укладка тоже проходит поэтапно:

• сначала — наружные углы;
• внешние стены;
• внутренние стенки основания.

Швы между блоками заливают раствором цемента и песка. При необходимости укладывается армирующая сетка и бурятся отверстия для коммуникаций.

Разработка котлована

Любое строительство осуществляется по проектному плану, который составляется после инженерно-геологических исследований. Возведение конструкции возможно, если под блоками не проходят коммуникации, и состав грунта заранее проверен.

Случаи, когда котлован необходим:

• планируется последующее обустройство подвального помещения;
• грунт, на котором возводится здание, слишком рыхлый или осыпающийся;
• требуется последующая укладка плит ФЛ.

Если планируется строительство нежилого здания (гараж, баня), то рыть котлован необязательно, можно обойтись траншеями.

Гидроизоляция стен фундамента

Под гидроизоляцией понимают защиту фундамента от негативного воздействия талых и грунтовых вод. Технологии варьируются в зависимости от выбранного материала:

• напыление — расплавленная резина выплескивается на поверхность плиты из специального аппарата под давлением;
• проникающая изоляция — пенетрон взаимодействует с раствором на молекулярном уровне, плита становится водоотталкивающей;
• штукатурка — в цемент добавляются полимеры;
• окрашивание — используют лакокрасочный материал на основе битума, каучука, акрила или силикона;
• оклеивание — по периметру на плиты укладывают бикрост или рубероид.

Наиболее доступным способом гидроизоляции считают обмазку или окрашивание .

Засыпка пазух фундамента

Грунт для засыпки пазух выбирают природный. Можно использовать землю, оставшуюся после рытья траншеи или котлована. Обратная засыпка выполняется по окончании всех монтажных работ.

Согласно нормам СНиП, грунт должен иметь одинаковую влажность и структуру с почвой на строительном участке. Засыпку фундамента осуществляют также речным просеянным песком. Почва, содержащая чернозем. для этих целей не подходит.

Сфера использования блоков

Сплошные фундаментные блоки задействуются при строительстве фундаментных оснований и стен несущего характера. Это считается их основное предназначение. Кроме того, из блочных камней возводят подпорные стенки, эстакады, мосты, пандусы, используют их для устройства ограждений. В частном жилом секторе можно найти и погреба, сооруженные из фундаментных блоков.

Приведем описание основного использования этого строительного материала.

Фундамент

Устройство фундамента из блоков ФБС разрешается на тех почвенных участках, которые пригодны под возведение сборных ленточных фундаментов из блоков фбс. Хорошо, если грунт окажется скального типа или песчаного. На более слабых почвенных участках, возведя два очередных блочных ряда, устраивают армопояс – заливка монолитной ленты на блоки фбс по арматурному каркасу. Кроме того, спецификой строительства из фундаментных блоков на таких землях предусматривается устройство армирующего пояса по всему дну котлована до выведения первого ряда. После этого устраивается песчаная подушка под фбс блоки.

По малопучинистому грунту разрешается возводить прерывистую фундаментную основу. Такая особенность позволяет экономить объем материала и финансовые средства. В таких фундаментах между блоками остаются пустотные места, которые в дальнейшем засыпаются грунтом и трамбуются.

Такие основания, как и фундаменты из блоков в один ряд, возводятся под малоэтажные объекты, возводимые из строительных материалов легкого типа.

Кроме того, на участке со слабым почвенным составом первый ряд может быть выложен фундаментными блоками с подпятником (подушкой). Такие блоки отличаются большей шириной, увеличивая площадь основания. Между ними оставляют промежутки до 0.7м, заполняемые землей. На «усиленный» ряд укладывают сплошные блоки, чтобы шовные участки приходились на материал нижнего ряда.

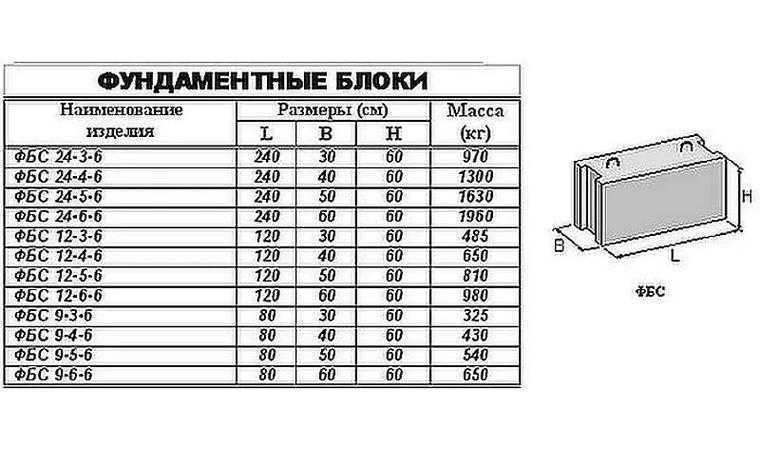

Блоки ФБС: размеры изделий согласно сортаменту

Каждый блок имеет свою маркировку, которая указывает на длину, ширину и высоту изделия в дециметрах. Эти параметры должны строго соответствовать требованиям ГОСТ 13579-78. Если рядом с числовым значением стоит буква «Т», это свидетельствует о том, что при изготовлении блока применялся тяжелый бетон, буква «П» указывает на керамзитобетон, а «С» – на плотный силикатный бетон.

Блоки фундаментные ФБС имеют свою маркировку, которая представляет собой определенный набор букв и цифр

По ГОСТу блок ФБС представлен в 15 типоразмерах, где важной габаритной характеристикой является ширина изделий, которая составляет 300-600 мм. По длине ФБС сортамент разбит на три типоразмера со значениями 880, 1180 и 2380 мм

Высота изделий составляет 580 мм. Лишь блок длиной 1180 мм располагает высотой изделия 280 мм. Самый маленький элемент имеет размеры 880х300х580, а самый большой фундаментный блок ФБС 24.6.6 – 2380х600х580 мм.

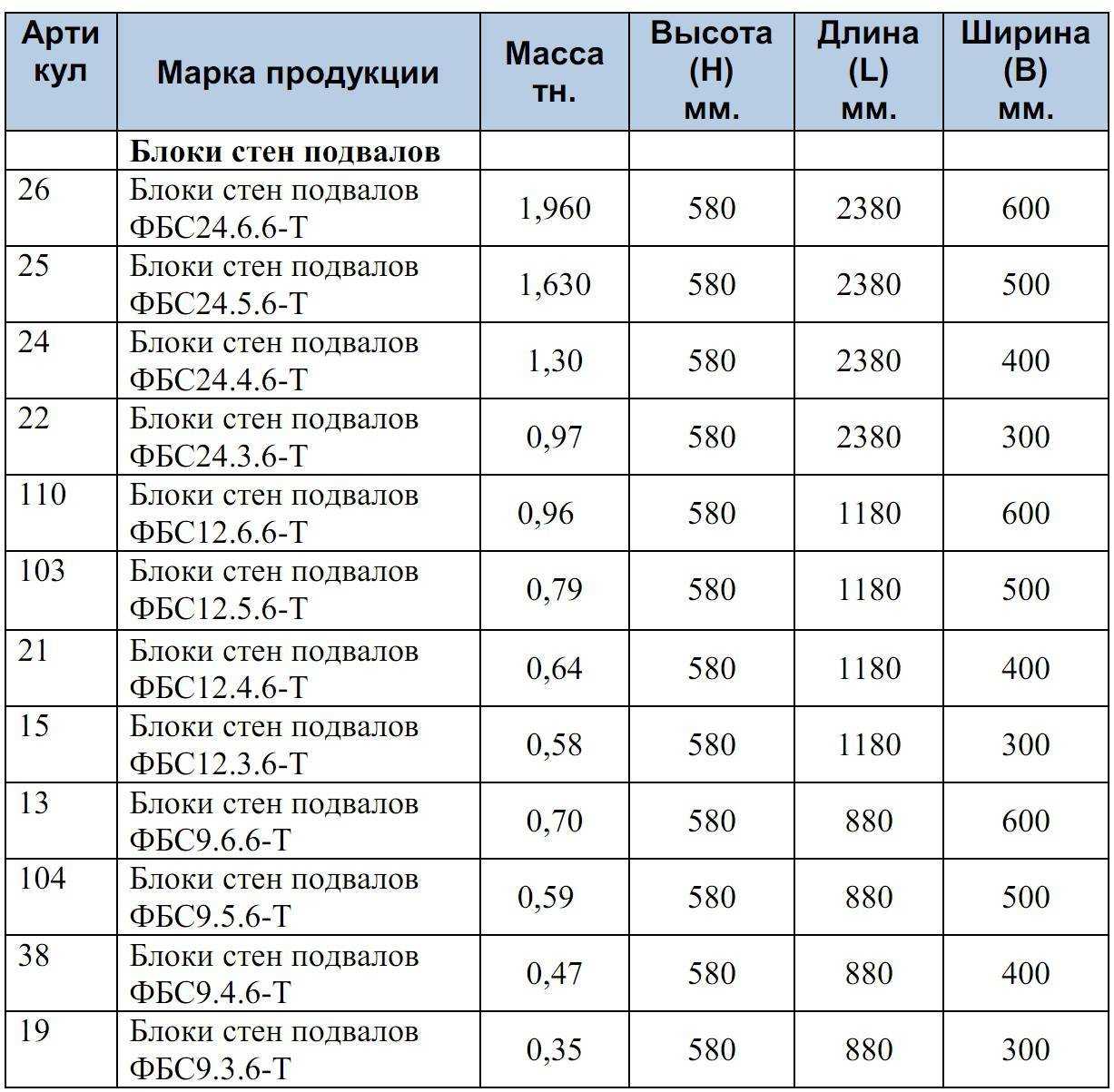

Маркировка стандартных изделий приведена в таблице:

Обозначение	Ширина, мм	Высота, мм	Длина, мм	Вес элемента, кг
ФБС.24.6.6	600	580	2380	1960
ФБС.24.5.6	500	580	2380	1630
ФБС.24.4.6	400	580	2380	1300
ФБС.24.3.6	300	580	2380	970
ФБС.12.6.6	600	580	1180	960
ФБС.12.5.6	500	580	1180	790
ФБС.12.4.6	400	580	1180	640
ФБС.12.3.6	300	580	1180	460
ФБС.12.6.3	600	280	1180	460
ФБС.12.5.3	500	280	1180	390
ФБС.12.4.3	400	280	1180	310
ФБС.9.6.6	600	580	880	700
ФБС.9.5.6	500	580	880	590
ФБС.9.4.6	400	580	880	470
ФБС.9.3.6	300	580	880	350

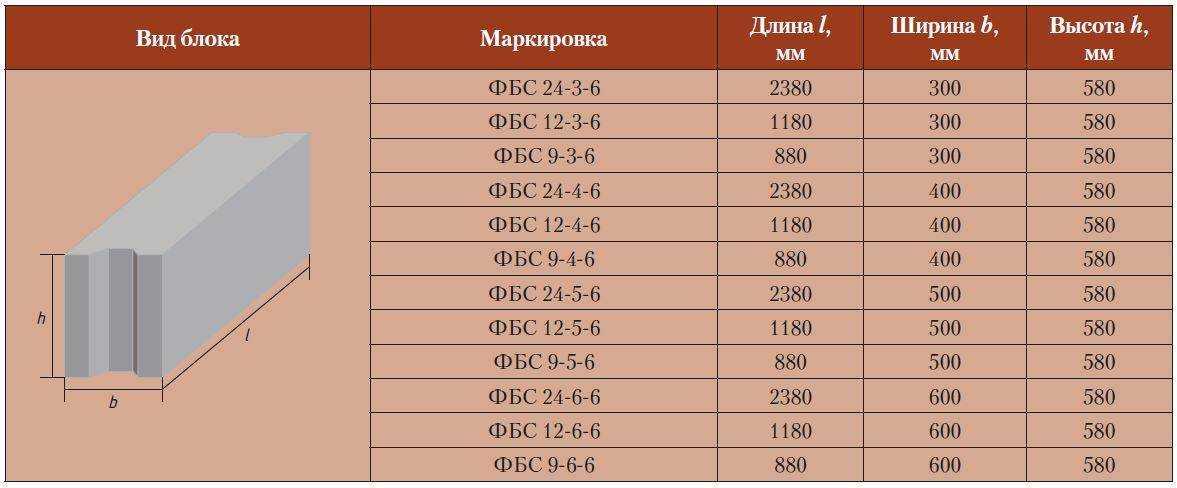

Размеры блоков ФБС согласно сортаменту

Расчет количества ФБС

Для расчета количества блоков первым делом нужно произвести расчет ленточного фундамента. Для этого производится суммирование всех нагрузок, которые фундамент придется выдерживать и передавать на грунт. В зависимости от суммы нагрузок рассчитывается объем фундамента, необходимый для строительства объекта.

• Собираем информацию о нагрузках от вышележащих конструкций.
• Вычисляем несущую способность фундамента.
• Определяем объем фундамента, необходимый для выбранного объекта.
• Рассчитываем количество ФБС.

После произведения вышеуказанных действий можно приступать к вычислению необходимого количества ФБС. Для этого нужно вычислить площадь фундамента, согласно проектным решениям, а также рассчитать желаемое количество блоков, исходя из плотности проектируемого грунта.

Технические характеристики ФБС

Для производства камней применяют бетонный раствор, плотность которого составляет 1 800 – 2 400 кг на кубометр. Категория растворной смеси блоков фбс по прочности для определенных марок бетона составляет:

• более В7.5 – бетон М100;
• не ниже В12.5 – М150;
• тяжелые бетоны – В3.5 (М50) – В15 (М200).

Устойчивость к низким температурам блочных камней в соответствии с требованиями ГОСТов должна составлять более пятидесяти циклов «замораживания – оттаивания», показатель влагостойкости – W2.

При обозначении типа фундаментного блока указываются его параметры в «дм», округление выполняется в сторону увеличения. Кроме габаритов фбс, маркировкой блоков фбс предусмотрено обозначение типа бетонного материала:

• «Т» – тяжелый;
• «П» – керамзитовый (с пористым основанием);
• «С» – силикатный.

Например, блок промаркирован ФБС-24-4-6 т. – это означает, что размеры блока равны 2 380 на 400 на 580 мм, в приготовлении задействовали раствор тяжелой марки. Камень маркируется и иными способами: 24-4-6т; 24.4.6т; 24 4 6т.

Масса блоков согласно ГОСТу начинается о 260 кг. Это означает, что при строительстве для такого материала придется привлекать специальную технику. Для строительства жилых объектов предпочитают использовать малые фундаментные блоки, толщина которых составляет 0.6 метра. Вес такого востребованного материала – 1 960 кг.

При изготовлении технические характеристики блоков фбс подразумевают допустимые погрешности от размерных стандартов: по длине – не более 1.3 см, по ширине и высоте – до 0.8 см, по вырезу – до 0.5 см.

Перед покупкой опорных бетонных блоков в обязательном порядке проверяется соответствие массы и размерных параметров. Когда вес ниже, чем обозначено на маркировке «Т», в блоках имеются пустотные участки, бетон плохо уплотнялся, что окажет негативное влияние на его прочность. Подобные камни для создания фундамента из бетонных блоков приобретать не рекомендуется. Фундаментные блоки, отлитые своими руками кустарным способом, в большинстве случаев не будут соответствовать технологии производства фбс, и применение может создать непредсказуемые последствия.

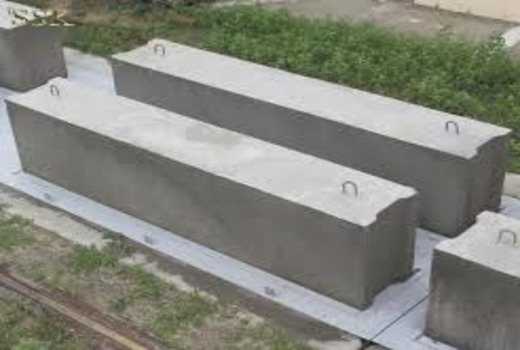

На этапе изготовления фундаментных блоков предусматривается устройство специальных металлических проушин, расположенных сверху. Используются для этого сталь либо периодический металлопрофиль. По мере надобности есть возможность заказа маленьких фундаментных блоков без имеющих петель для монтажа. Их стандартные размеры определены ГОСТом.

Поверхность блоков может предусматривать применение отделочных материалов. Такая особенность присуща определенным видам ФБС. Остальные виды фундаментных блоков отличаются гладкостью поверхности, отсутствием трещин.

На заводах выпускают блочный материал под маркировкой ФБП. Он имеет пустотные участки, открытые к нижней части. Есть еще вариант блочного камня ФБВ. Это означает, что в материале предусмотрены вырезы под укладку коммуникационных линий.

Особенности монтажа фундаментных ФБС блоков

Монтаж фундаментных блоков достаточно прост и особой квалификации не требует, но предполагает привлечение спецтехники.

Основные этапы монтажа ФБС:

• Выполнение расчетов числа и размеров фундаментных блоков, которые понадобятся для создания фундамента. Сначала определяют объем конструкции, значение делят на объем отдельного блока.
• Подготовка основания – вначале засыпают подушку из слоя песка толщиной 5-10 сантиметров, потом ее тщательно выравнивают и трамбуют. Ширина/длина основания должны на 25-30 сантиметров превышать значения планируемой постройки.
• Правильная разбивка участка выполняется по осям с применением строительных отвесов, уровня.

Монтаж ФБС грузоподъемным механизмом. Раньше желательно установить по углам, на перемычках и пересечениях фундамента блоки-маяки. С помощью нивелира проверяют совпадение маяков (между которыми натянут шнур) по верхним плоскостям. По шнуру выставляют оставшиеся элементы первого ряда. Для проведения инженерных коммуникаций между блоками оставляют зазоры (ориентируясь на проект).

Правильность монтажа первого ряда напрямую влияет на геометрию всего основания. А точность укладки обязательно нужно контролировать нивелиром. Все элементы конструкции при необходимости поправляют ломом. Далее ряд возводят по принципу выполнения кладки из кирпича. Между рядами желательно предусмотреть слой раствора бетона, уплотненный штыковой лопатой.

Высота стандартного фундамента составляет обычно 5 рядов элементов. Для небольших сооружений вполне подойдут блоки 40х60х20 сантиметров.

Размеры ФБС блоков можно посмотреть по специальным таблицам. При условии правильного выполнения расчетов и соблюдения технологии монтажа благодаря блокам можно создать надежное, прочное, долговечное основание.

Расчет и установка блоков

Швы между блоками ослабят прочность конструкции

Произвести все подсчеты не так сложно, как может показаться.

Для этого понадобится выявить объем возводимого основания и разделить на объем одного изделия.

Результат будет соответствовать нужному количеству материала.

Более важным критерием для такого материала является состояние почвы

Необходимо брать во внимание одну из особенностей блоков – их невысокую монолитность. В отличие от сплошного ленточного изделия блочный фундамент имеет швы, которые ослабляют конструкцию

Перед тем как устанавливать блоки под фундамент, на дно траншеи понадобится залить монотонный бетонный пояс. Он возьмет на себя основную нагрузку, которая появится при замерзании или увлажнении грунта. Если фундамент здания высокий, рекомендуется использовать армопояс с интервалом через два ряда блоков.

Подготовка основания

Для фундамента под блоки своими руками понадобится сделать песчаную подсыпку. Она служит в качестве выравнивающего слоя, при этом ее толщина не должна превышать отметку в 15 см. Если работа проводится на сухих песчаниках, блоки можно устанавливать прямо на грунт. О том, как сделать лучшую основу для ФБС-фундамента, смотрите в этом видео:

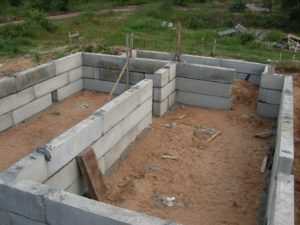

Установка фундамента из бетонных блоков

Очень крупные блоки придется монтировать с помощью техники

Согласно нормам, запрещено устанавливать бетонные блоки под фундамент, если дно ямы завалено снегом или залито большим скоплением воды.

Если размеры блоков ФБС для фундамента большие, их перемещение осуществляется при помощи подъемного крана.

Первым делом блоки монтируют в углах фундамента и точках соприкосновения внутренних стен. Они служат в качестве монтажных маяков.

При помощи нивелира проверяется правильность размещения, между изделиями натягивают шнур и по нему устанавливаются промежуточные блоки. В участках, где планируется проводка, оставляются отверстия нужных размеров.

Перед монтажом железобетонные блоки для фундамента необходимо очистить от загрязнений и смочить водой. Установка осуществляется на бетонной смеси, при этом все швы перевязываются. Швы также обрабатываются смесью, которая уплотняется штыковой лопатой. Маркировка бетона при такой работе может быть разная в зависимости от того, какого блок ФБС размера. Подробнее о монтаже основания смотрите в этом видео:

Как видно из статьи, фундаментные блоки можно использовать для возведения фундамента и стеновых конструкций. Даже маленькие по размеру изделия отличаются высокой прочностью и качеством, а их срок эксплуатации действительно впечатляет.

Некоторые разновидности почв

Глинистая почва

В сухом виде глинистая почва — прекрасная основа для начала строительства, но зимой вода, которая впитывается в глину, становится льдом, вызывая вспучивание почвы. Вспучивание может привести не только к разрушению фундамента, но и к разрушению здания.

Ничего невозможного нет, строят и на глинистых почвах, но при этом фундамент должен быть достаточно глубоким, ниже промерзания грунта. В центральной России это будет порядка 1,8 метров.

Особая опасность – выталкивание фундамента в зимнее время. Обязательно надо принимать специальные технические меры по предотвращению этого. Затраты на фундамент примерно на 30% выше, чем на других почвах.

Суглинок, супеси

Громадным недостатком подобных почв является возможность возникновения оползней, поэтому строить на склонах при глинистом грунте не рекомендовано.Закладка фундамента должна осуществляться ниже глубины промерзания грунта.

При строительстве проблема возникает и в том случае, если слой грунтовых вод выше уровня промерзания. В этом случае используют способы отвода вод, строят дренажные канавы. Прекрасным выходом из ситуации является возведение свайного фундамента.

Легкие каркасные дома строятся на любых почвах. Для основательного дома, рассчитывая опорную площадь, следует запланировать более глубокое залегание и большее основание.

Песчаная почва

Песчаная почва достаточно хороша для фундамента, особенно если грунт крупнозернистый. Подобный вид почвы имеет быструю усадку, со временем она не изменяется, поэтому глубина посадки основания дома может быть небольшой, всего лишь 40-70 см.

Скалистый и валунно-галечный грунт

Такие грунты для стройки хорошо подходят. Основа не вспучивается, не имеет просадки, не размывается, не плывет.

На скалистой почве дом можно строить на фундаменте без углубления. На валунно-галечном – фундамент возводится неглубокий, не более 50 см.

Но в России такая почва встречается нечасто.

Технические и эксплуатационные особенности ФБС

Производитель стеновых изделий обязан соблюдать гост 13579-78, требования которого относятся к геометрии и размерам элементов. Само изделие является параллелепипедом, и изготавливается из перечисленных выше марок бетона. Промышленные блоки фбс должны иметь предельно минимальную плотность 1800 кг/м³, не иметь пустот, а также иметь технологические углубления (пазы) для арматуры по вертикали при укладке на раствор. Бетон для изготовления изделия должен быть класса ≥ В 7,5.

Процесс производства включает в себя уплотнение рабочей смеси на вибрационных столах. Требования гост к ФБС изделиям предполагают соблюдение точности размеров, в частности, длина изделий должна быть точно 2380, 1180 и 880 мм, ширина – 300-400-500-600 мм, высота – 280 или 580 мм. В маркировке фундаментные блоки размеры используют в дециметрах, округление происходит до большей цифры. Обозначение «ФБС 24.4.6» расшифровывается следующим образом: длина 2380 мм, ширина 400 мм, высота 580 мм. Символ «С» означает сплошную форму. Это – самый большой железобетонный блок из выпускаемых, он имеет массу 19600 кг. Но монтаж блоков любого размера и марок требует применения спецтехники, так как даже самый легкий блок вести не меньше 260 кг.

Укладка блоков автокраном

Если завод изготавливает блоки меньшего веса, но с маркировкой «Т» (тяжелый), то изделия в этом случае сделаны из керамзитобетона (должны быть промаркированы символом «П») или из силикатобетона (маркировка «С»), или просто они некачественно изготовлены и могут иметь пустоты и прочность ниже заявленной. Чтобы установить соответствие заявленных характеристик актуальному гост, требовать у производителя сертификат и другие сопроводительные документы.

Размеры фундаментных стеновых блоков влияют на такие характеристики всего объекта, как:

1. Прочность сооружения на фундаменте из ФБС;
2. Сложность и скорость технологического процесса монтажа изделий;
3. Время строительных работ, начиная с «нулевого» цикла и до сдачи объекта;
4. Стоимость ФБС.

Фундамент на влажном грунте

Размеры элементов должны соответствовать таким свойствам и характеристикам грунта и объекта, как:

1. Свойства грунта – влажность, прочность, пучинистость, скалистость;
2. Размеры несущих стен и потолочных межэтажных перекрытий;
3. Масса сооружения;
4. Прочность основания;
5. Тип укладки блоков;
6. Общая площадь фундамента.

Также выбор среднего размера изделий и их общее количество для строительства фундамента зависит от длины стен, и принимается в среднем за 4-5 единиц на длину длинной стены основания.

Устройство фундамента на ФБС

На неустойчивых и пучинистых грунтах рекомендуется применять блоки больших размеров. К примеру, фундаменту на глине, суглинке или скалистом грунте подходит применение блоков ФБС 24.6.6. – это самый большой размер. Песок и супеси требуют использование менее тяжелых изделий марки ФБС 12.6.6-Т согласно гост.

Марка	Длина, L (см)	Ширина, B (см)	Высота, H (см)	Класс	Металл	Объем, м3	Масса, кг	Морозо-устойчивость	Водонепро-ницаемость
ФБС 9.3.6-Т	118,0	30,0	58,0	В7,5	0,76	0,146	0,35	F50	W 6
ФБС 9.4.б-Т	118,0	40,0	58,0	В7,5	0,76	0,195	0,47	F 50	W6
ФБС 9.5.6-Т	118,0	50,0	58,0	В7,5	0,76	0,244	0,59	F 50	W 6
ФБС 9.6.6-Т	118,0	60,0	58,0	В7,5	1,46	0,293	0,70	F 50	W 6
ФБС 12.4.3-Т	118,0	40,0	28,0*	В7,5	0,74	0,127	0,31	F 50	W 6
ФБС 12.5.3-Т	118,0	50,0	28,0*	В7,5	0,74	0,159	0,38	F 50	W6
ФБС 12.6.3-Т	118,0	60,0	28,0*	В7,5	0,74	0,191	0,46	F 50	W 6
ФБС 12.4.6-Т	118,0	40,0	58,0	В7,5	1,46	0,265	0,64	F 50	W6
ФБС 12.5.б-Т	118,0	50,0	58,0	В7,5	1,46	0,331	0,79	F 50	W 6
ФБС 12.6.6-Т	118,0	60,0	58,0	В7,5	1,46	0,398	0,96	F 50	W6
ФБС 24.3.б-Т	238,0	30,0	58,0	В7,5	1,46	0,406	0,97	F 50	W 6
ФБС 24.4.6-Т	238,0	40,0	58,0	В7,5	1,46	0,543	1,30	F 50	W 6
ФБС 24.5.6-Т	238,0	50,0	58,0	В7,5	2,36	0,679	1,63	F 50	W 6
ФБС 24.6.6-Т	238,0	60,0	58,0	В7,5	2,36	0,815	1,96	F 50	W6

* размер используется редко

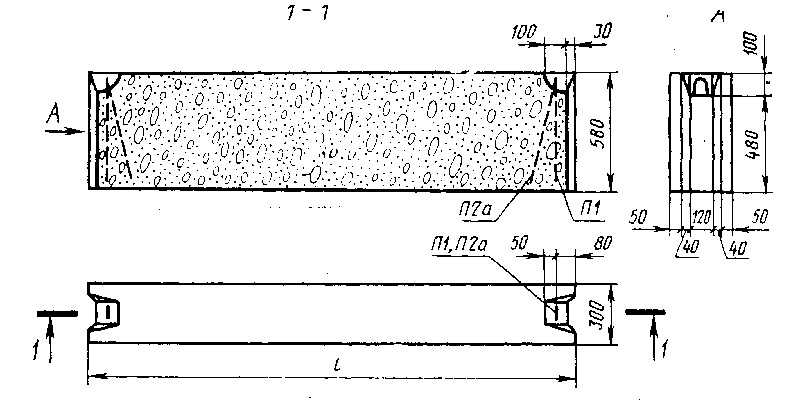

Размеры и устройство стенового изделия

Размер блоков ФБС по ширине не обязательно должен равняться ширине несущих стен. ГОСТ допускает выдвижение блока или стены наружу на расстояние до 10 см, а если поверхность выступает с обеих сторон, то до 6 см. Чтобы кладка получилась плотной и оптимально скрепленной перевязыванием, в одном фундаменте необходимо использовать ФБС разного размера. Изделия, уложенные правильно, минимизируют неровности поверхности комбинированного основания, а также выполняют роль направляющих плоскостей для дальнейшего возведения стен.

Надежные отечественные производители блоков фундаментных: цены изделий

Блоки бетонные ФБС входят в состав продукции, которая выпускается на любом бетонном заводе. Очень часто изделия изготавливаются без соблюдения всех тонкостей и этапов технологического процесса. В качестве исходного сырья может быть использован разномарочный бетон. Поэтому при выборе качественного и надежного материала следует выбирать компании, которые зарекомендовали себя с лучшей стороны на мировом строительном рынке.

Одним из самых крупных предприятий в России по производству строительного материала из бетона является Завод промышленных строительных деталей. Продукция отличается прочностью и высоким качеством изготовления, что осуществляется согласно требованиям ГОСТа. Стоимость фундаментных блоков начинается от 1200 руб./шт.

Российская компания «Вира» специализируется на изготовлении изделий из бетона. Ассортимент продукции насчитывает более 400 позиций, среди которых находятся стеновые фундаментные блоки. Цена за штуку изделия зависит от его габаритов и составляет в среднем 1650 руб.

Фундаментные бетонные блоки отечественных производителей являются самым надежным и практичным решением прогрессивной индустрии

Еще одним популярным отечественным производителем является компания «Мастер». Она изготавливает все типы бетонных блоков, цена которых зависит от типа продукции и начинается от 1150 руб./шт.

Александрийский керамзитовый завод выпускает различные виды изделий из бетона. Большим спросом пользуются маленькие бетонные блоки, которые могут применяться при возведении несущих стен, ограждений и колонн или употребляться в качестве опорных элементов в подвальных и полуподвальных помещениях, цокольных этажах. Изделия изготавливаются в специальных формах, благодаря чему имеют точные размеры. Цена фундаментных блоков 200х200х400 мм стартует от 55 руб./шт.

Еще одним надежным производителем считается Златоустовский завод, который выпускает широкий ассортимент ФБС, ФБП, ФВП, лестниц, панелей, перемычек и дорожных плит из бетона. Изделия отличаются приемлемой стоимостью. Цена блока фундаментного ФБС начинается от 950 руб./шт.

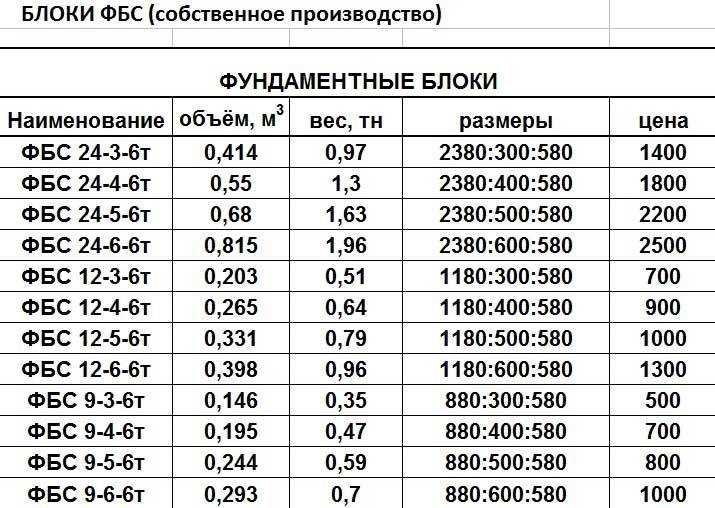

Стоимость фундаментных блоков ФБС начинается от 1200 руб./шт
