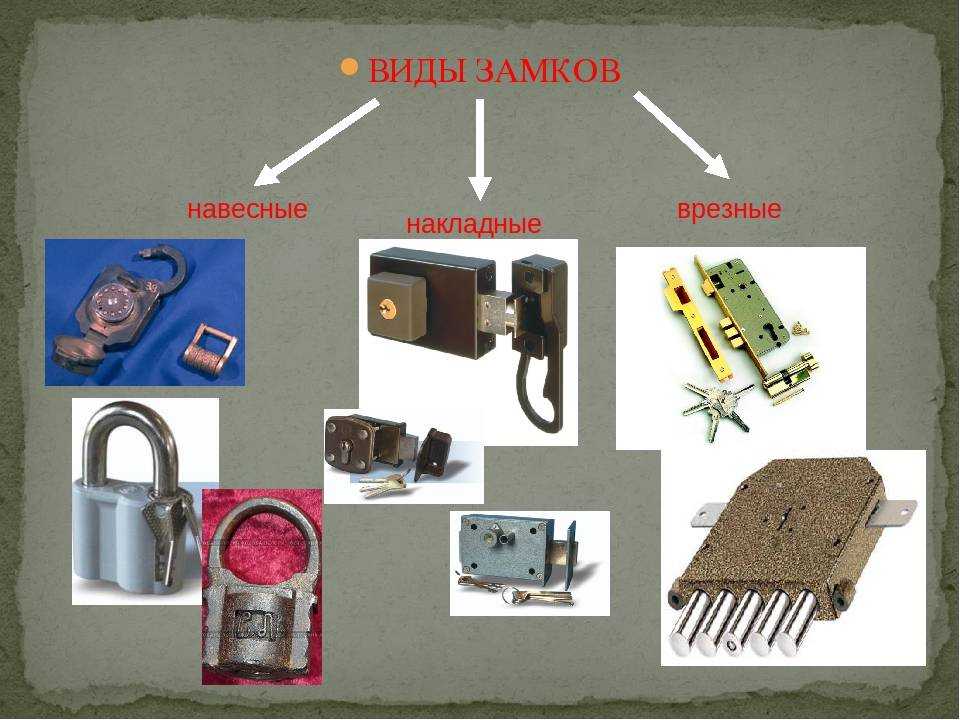

Выбираем замок

Запаситесь терпением перед началом установки и выберите сам замок, который будет верой и правдой служить годами. Найти хороший замок сейчас не так уж и сложно

Важно знать, что именно Вы хотите приобрести. В свою очередь, мы поможем Вам определиться с выбором и расскажем об основных типах замков, устанавливаемых на входные двери. Сейчас с учетом технологического прогресса все замки, которые можно врезать в металлическую дверь, делятся на три группы – цилиндровые, сувальдные и электронные

Сейчас с учетом технологического прогресса все замки, которые можно врезать в металлическую дверь, делятся на три группы – цилиндровые, сувальдные и электронные.

Самыми распространенными являются цилиндровые замки, конструкция которых предполагает наличие штырей специальной формы, и ключа с ответными лунками к ним. Замки такого типа, предназначенные для входных дверей, имеют дисковый кодовый механизм. На этих дисках и на ключе есть сопоставимые вырезы и бороздки.

Каким бы сложным в плане секретности ни был такой замок, у взломщиков он проблем не вызовет, поскольку личинку замка легко можно выбить сильным ударом. Однако на замках высокого класса обычно стоит бронированная вкладка, защищающая механизм от такого способа взлома.

Сувальдные замки названы так благодаря сувальдам – стальным пластинам, которые при открывании замка ключом выстраиваются в заданном им порядке. Чем больше таких пластин в механизме и чем качественнее материал, из которого они изготовлены, тем выше класс замка. Эти замки также снабжены бронированной вкладкой, поэтому ударом с ноги с ними не справишься. Однако к этому типу замков можно подобрать отмычку.

Электронные замки благодаря своей хитроумности и относительной новизне на рынке стоят дороже двух предыдущих типов. Некоторые замки можно открыть с помощью магнитной карты, какие-то открываются с помощью пульта, а какие-то с помощью набора кода на клавиатуре.

Особо состоятельные жильцы могут позволить себе роскошь в виде замков, распознающих хозяина по рисунку на пальце или сетчатке глаза.

Установка накладного замка

Накладной механизм устанавливается легче врезного. Но и к его установке необходимо подойти ответственно. Тут также нужно предварительно определить место установки замка и разметить его. Накладные замки принято располагать выше врезных.

После разметки на металлическую дверь устанавливаются крепежные штифты. По предварительно сделанным отметкам высверливаются отметки под выход пружины наружу. На штифты устанавливается внутренний накладной механизм.

Сувальдный замок

Если работа замка не вызывает сомнений, то можно закрепить замок на корпусе.

Теперь нужно установить накладной блок. Он прикручивается с внешней стороны. Для его крепления нужны отверстия

Очень важно правильно разметить место под них. При несоответствии внешней и наружной частей замка его работа будет под угрозой

Ригели могут просто не заходить в изготовленные под них углубления.

Замок с внутренней стороны двери

Взлом сувальдных и замков с язычком

Сувальдные замки очень популярны благодаря высокой степени надёжности. Чтобы вскрыть без ключа такой механизм необходимо:

С первого раза может и не получится, но метод надёжный.

Другой тип сувальдного замка – однорядный и двухрядный «лазерни» требует иного подхода к решению проблемы:

Первые метод подойдёт и для решения проблем с помповым замком – его часто используют для защиты гаражного или подъездного помещений.

Есть более элементарные замки, но не менее проблемные при вскрытии.

Замок с язычком: можно как в кино воспользоваться пластиковой картой, но скорее всего дверь не откроется, а карта – сломается. Лучше воспользоваться металлической пластиной, отверткой, плоским прутом – главное чтобы приспособление пролезло в проём между дверной коробкой и полотном. Если получилось, нужно придавить язычок и подтолкнуть дверь.

Замок с защелкой можно открыть таким образом: снять ручку (необходимо найти приспособление что бы открутить болты), демонтировать пластину которая скрывает сердцевину замка. Затем нащупать защелку, надавить и провернуть крепление дверной ручки.

Неисправность замка

Причин, которые приводят к тому, что требуется починить замок входной железной двери, может быть много. Плохое качество механизма, неправильная его эксплуатация, износ со временем.

 Ремонт врезных замков для металлических дверей проводится если:

1. Язычок не фиксируется. Виной тому может быть ответное отверстие неподходящего размера, выполненное в дверном коробе. Чтобы отремонтировать замок металлической двери, нужно расточить сам язычок. Еще один способ ремонта замка железной двери – передвинуть отверстие таким образом, чтобы оно идеально располагалось по отношению к язычку. Также к проблеме приводит перекос полотна, тогда язычок не попадает в «ответку». В этом случае потребуется регулировка петель, выравнивание положения створки либо короба в случае его смещения.
2. Для открывания двери нужно прилагать значительные усилия. Это происходит из-за того, что перекосился само устройство. Тогда необходимо починить замок железной двери, отрегулировать его работу, проверить правильность функционирования петель.
3. Ключ заедает, плохо проворачивается. Это может вызвать попадание посторонних предметов, грязи, износ механизма, недостаточное количество смазки в нем. Чтобы понять, в чем причина, провести ремонт замка стальной двери, придется вынимать устройство, разбирать его, менять отдельные элементы либо все изделие.
4. Замок невозможно открыть, его заклинило. Такую поломку вызывает неисправность личинки. Самому отремонтировать замок железной двери в этом случае сложно, поэтому лучше купить аналогичный элемент и поменять его. Это все равно проще и дешевле, чем врезка нового замка в металлическое полотно.

Для установки в железные входные двери чаще применяют устройства цилиндрового типа. За ними по популярности следуют сувальдные замки. Процесс замены и ремонта замков в металлических дверях отличается.

Как поменять сердцевину цилиндрового замка?

В запирающих механизмах этой разновидности при поломке личинки не сложно ее заменить. Ремонт дверных замков металлических дверей можно осуществить с помощью минимального набора инструментов.

Выполняется ремонт замков входной железной двери в такой последовательности:

1. Снять броненакладку. Ее устанавливают для защиты от высверливания сердцевины, чтобы взломать замок было сложнее.
2. В торце полотна открутить стопорный винт, который фиксирует механизм.
3. В скважину вставить ключ, повернуть его. После этого можно вместе с ним доставать сердцевину. Если ключа нет, он сломался или утерян, то достать личинку можно отверткой.
4. Далее, чтобы отремонтировать замок входной железной двери, нужно взять аналогичную личинку. Она должна точно соответствовать по геометрическим размерам сломанной детали. Также место крепежа обязано совпадать. Лучший вариант – это пойти со старой личинкой в магазин и выбрать точно такую же, в том числе и по цвету металла.
5. Новую личинку установить на место. Зафиксировать ее стопорным винтом.
6. Проверить, насколько хорошо срабатывает замок. Сначала это выполняют при открытом полотне, потом при закрытой двери.

Если все функционирует исправно, починить замок металлической двери вам удалось. Остается установить на место броненакладку, смазать личинку. Для этого на ключ капнуть несколько капель смазки, вставить его в замок, открыть и закрыть. Ключ и поверхность скважины вытереть.

 Ремонт двери с сувальдным замком

Смена сердцевины этого устройства невозможна из-за его конструктивных особенностей. Поэтому при поломке изделия придется извлекать весь механизм.

В этом случае процесс ремонта замков в металлических дверях не сильно отличается от починки механизмов цилиндрового типа:

1. Необходимо полностью ригели сдвинуть: открыть замок при помощи ключа, вынуть его.
2. В торце двери открутить крепление механизма. Он фиксируется при помощи нескольких саморезов.
3. Достать запирающее устройство.
4. Вставить новый замок в полотно, зафиксировать его крепежными элементами.
5. Проверить функциональность нового изделия. Если механизм работает хорошо, починить замок входной металлической двери вам удалось.

Не все поломки сувальдного замка требуют покупки нового устройства. В некоторых случаях достаточно выполнить лишь его перекодировку. Современные модели имеют такую возможность. Для этого в комплекте с замком идет специальный ключ для перекодировки и набор новых ключей. Если такая возможность есть, то стоит сначала сделать перекодировку. В случае, когда она не помогла, то тогда придется покупать новый замок. Если нет опыта ремонта замков в железных дверях, лучше вызвать мастера. Так вы точно не усугубите проблему.

Последовательность установки замков в металлические двери

Прибор для врезки замка на входную дверь

Чтобы установить или заменить дверной замок, потребуется выполнить несколько последовательных шагов:

• произвести замеры;
• приобрести запорное устройство;
• приготовить инструменты;
• провести установку.

К выполнению каждого этапа следует подходить ответственно, так обработка металла занимает много времени, а ошибки оставляют заметные следы.

Замеры

Если замок необходимо заменить, лучше и проще подобрать изделие с подходящими габаритами.

Измеряют:

• толщину и высоту старого запорного механизма:
• расстояние между отверстиями для болтов крепления;
• размеры ответной планки и способ её монтажа.

Замена старого (накладного и врезного) замка на новый с совпадающими размерами заключается в отворачивании винтов крепления и установке нового устройства.

В случае монтажа нового устройства проводят те же замеры и приобретают подходящее устройство.

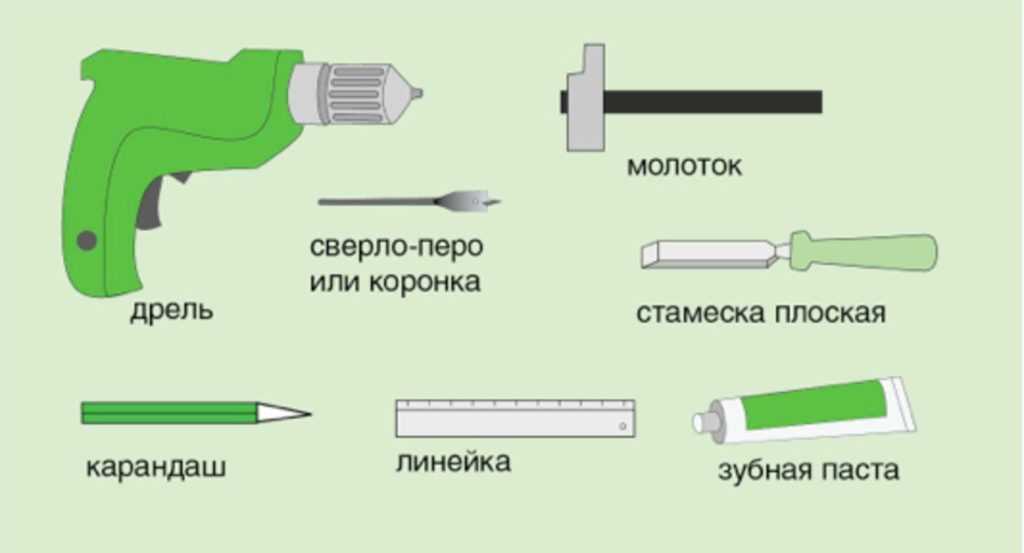

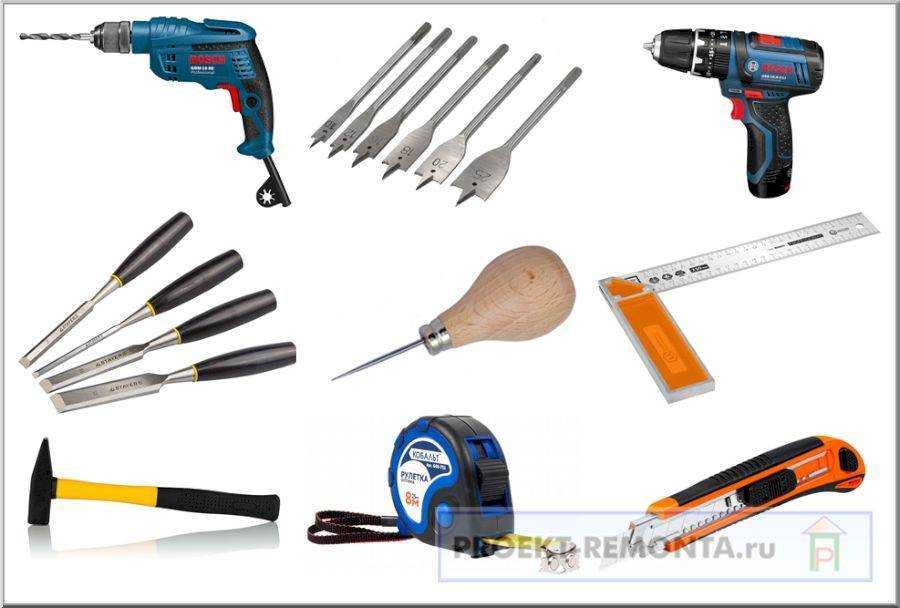

Необходимый инструмент

Чтобы правильно вставить замок в железную дверь, понадобятся:

• дрель или шуруповёрт с набором свёрл по металлу;
• болгарка;
• линейка карандаш;
• винты или саморезы с винтовой резьбой;
• кернер;
• отвёртки;
• напильник;
• метчик для изготовления резьбы.

Алгоритм монтажа накладного замка

Для надежности устанавливают 2 замка на входную дверь

Если в двери будут установлены два типа замков, накладные модели необходимо устанавливать выше врезных — так удобнее пользоваться защёлкой.

Алгоритм выглядит следующим образом:

1. Прикладывают замок к полотну двери, размечают места отверстий под крепёж и скважину под механизм секретности.
2. Высверливают отверстие для монтажа наружной части цилиндра или ключа.
3. Просверливают в намеченных местах отверстия и нарезают резьбу под винты крепления. Использовать саморезы нельзя, так как они быстро разбивают отверстия, снижается надёжность крепления всей конструкции.
4. Монтируют корпус замка и цилиндр секретного механизма.
5. Отмечают места крепления ответной планки на косяке. Удобно смазать ригели краской или мелом и закрыть замок — в местах отверстий останутся отметки.
6. Крепят ответную планку.
7. Проверяют работоспособность конструкции. При необходимости расширяют отверстие в косяке для точного вхождения засовов. Добиваются отсутствия соприкосновения ригелей и ответной планки при закрывании.
8. Проверяют работу механизмов.
9. Монтируют декоративные накладки снаружи двери и с торца.

По аналогичной схеме устанавливают накладные замки на деревянные полотна, за исключением того, что в качестве крепления используют не винты, а саморезы.

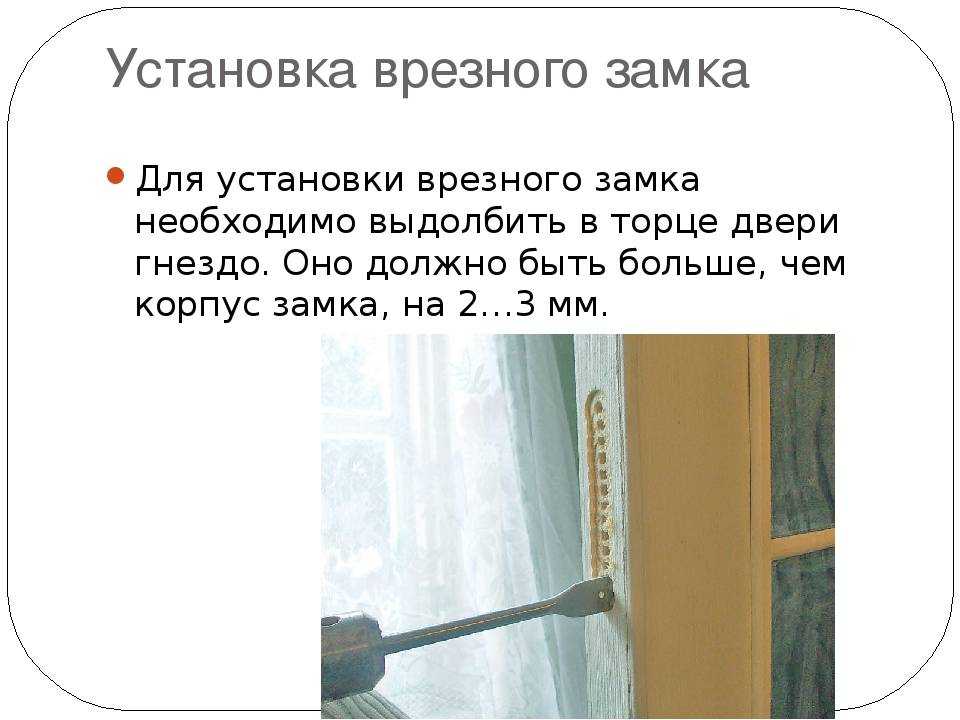

Порядок врезки

Накладной замок устанавливается выше врезного

Установка в дверь врезного замка занимает больше времени, от мастера потребуются навыки работы с металлом.

Последовательность работы:

1. Отмечают место установки механизма на высоте метр–полтора от пола.
2. В торце створки отмечают место паза.
3. По углам разметки сверлят отверстия.
4. Болгаркой вырезают паз в торце двери, ориентируясь на угловые отверстия.
5. Напильником подгоняют паз под точный размер корпуса.
6. Намечают место под цилиндр замка или замочную скважину для сувальдных замков.
7. Высверливают отверстия в полотне. Используют свёрла подходящих размеров или конические типы инструмента. Напильником подгоняют необходимый размер.
8. Отмечают отверстия под винты крепления.
9. Сверлят отверстия и нарезают резьбу под винты.
10. Отмечают места установки и крепления ответной планки, монтируют элемент.
11. Проверяют работу механизма, при необходимости напильником подгоняют отверстия под ригели в косяке.
12. Осуществляют монтаж декоративных элементов.

Характеристика и размеры

Накладной замок служит для устройства в специальную полость и на внутреннюю сторону створки. В результате этого повышается его надежность. Накладные устройства оснащены сульвадным механизмом запирания. Запорные устройства могут быть монтированы на дверные полотна из различных материалов, так что металлические конструкции не являются исключением.

Монтаж накладного замка может выполнить каждый человек, даже не имеющий должного опыта и знаний в этом деле. К сожалению, этого нельзя сказать про врезные упорные устройства. Накладной замок не оказывает вредного воздействия на механическую прочность дверного полотна. Но у устройства накладного типа существует слабая сторона. Она заключается в том, что замок можно выбить.

А вот как происходит замена личинки замка входной двери, и как произвести все работы своими руками, можно узнать из данной статьи.

А вот какие существуют лучшие замки для металлических дверей, и как их правильно устанавливать, указано здесь.

Запорное устройство накладного типа для двери из металла имеет широкий спрос.

На видео- накладной замок для входной металлической двери:

Это говорит о том, что подобные изделия имеют широкий список преимуществ, к которым стоит отнести:

1. Простота монтажа. Чтобы установить накладной замок, не стоит иметь определенный опыт или сложный инвентарь. В этом случае вам даже не потребуются услуги слесаря, так как любой хозяин сможет провести все работы самостоятельно. А вот как происходит замена замков во входной двери, можно увидеть здесь.
2. Процесс монтажа не предполагает вскрытие каркаса, а также полотно двери. Таким образом, удается сохранить защитные функции дверной конструкции.
3. Ремонт замков выполнять намного легче и проще, ведь здесь отсутствует необходимость во вскрытии каркаса.
4. За счет полной толщины двери запорное устройство получает надежную защиту от механического взлома. Так что бесшумно удалить замок или нарушить его целостность не получится.

А вот как происходит установка замка в межкомнатную дверь своими руками, и насколько это сложно, изложено здесь.

Кроме этого, плоская листовая конструкция двери может указывать свои условия монтажа запорного механизма. Еще легкость монтажа оборачивается порой тем, что такой замок очень просто отпереть. При этом сделать это возможно даже без наличия ключа, например, когда грабители смогли проникнуть в квартиру через окно. Также накладной запорный механизм для металлической дверной конструкции не удается модернизировать и заменить на другой замок. Если грабителем для взлома будет использовать монтировку или молоток, то ему не составит труда быстро и без лишнего шума извлечь замок.

Возможно вас также сможет заинтересовать информация о том, какие существуют замки для раздвижных дверей алюминиевый профиль.

Размеры накладного замка могут принимать следующие значения:100х90х28, 120х80х60, 120х74х52 мм

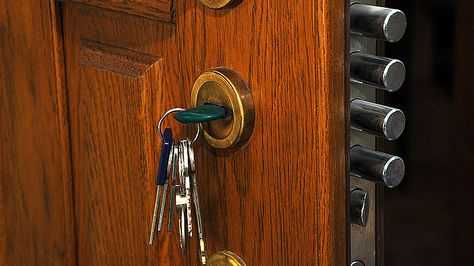

Какой замок поставить в металлическую дверь?

Современный рынок предлагает множество вариантов запорных устройств разных производителей. Ассортимент этих механизмов невероятно широк. Все современные приспособления, используемые для защиты жилища, можно подразделить на три большие группы в зависимости от особенностей конструкции:

• цилиндровые;
• сувальдные;
• электрические.

Цилиндровый замок является наиболее оптимальным вариантом

Для того чтобы ответить на вопрос о том, какой замок установить на дверь, необходимо изучить основные параметры, по которым производится подбор данных устройств

В первую очередь нужно обратить внимание на материал, из которого изготовлен запорный механизм

Еще один важный параметр – класс устойчивости к взлому. Изделия, которые относятся к разным классам, отличаются друг от друга по своим защитным характеристикам. Не все из них подходят для установки на металлическое входное полотно. Для защиты квартиры или частного дома рекомендуется приобретать модели, относящиеся к 3 и 4 классу.

Наиболее популярным вариантом является цилиндровый замок. Установить в металлическую дверь такое устройство не составит труда. Кроме этого, цилиндровые модели являются очень удобными в эксплуатации. Качественные изделия этого типа могут прослужить довольно долго без поломок.

Сувальдные замки не бояться воздействия климатических условий и попадания внутрь мелких частиц

Установка замка на входную дверь: разновидности запорных устройств

Цилиндровые замки открываются посредством удобных ключей, которые имеют ответные лунки к штырям, располагающимся внутри механизма. Взломать такое устройство довольно сложно, используя набор отмычек. Однако цилиндровые запорные приборы имеют одно уязвимое место: они неустойчивы к сильным ударам. Таким образом, секретку такого замка можно просто выбить. Для того чтобы обезопасить свое жилище от проникновения посторонних лиц, необходимо закрыть замок специальной броненакладкой.

При желании можно установить замок на входную дверь, который имеет другие характеристики и относится к сувальдному типу. Конструкция данных приборов подразумевает наличие стальных пластин. При открытии замка эти элементы выстраиваются в определенном порядке, заданном производителем

При выборе сувальдного механизма необходимо обращать внимание на качество материала, из которого выполнены такие пластины и на их количество

Приборы, функционирующие за счет электроэнергии, являются наиболее технологичными. Безусловно, это отражается на их стоимости. Цена на данные устройства самая высокая. Конструкция таких запорных механизмов определяет вариант их отпирания. Подобные устройства гораздо сложнее самостоятельно поставить на дверь. Замки электрические при монтаже требуют профессионального подхода.

Чтобы дополнительно обезопасить дом от проникновения посторонних лиц, нужно закрыть замок броненакладкой

Для того чтобы открыть электронный замок, может использоваться специальная панель с цифрами, которая предполагает ввод кода. Иногда такие запорные механизмы отпираются с помощью брелока или карты. Установка магнитного замка на дверь своими руками является сложным мероприятием. Человеку без опыта довольно трудно справиться с такой работой. Наиболее дорогостоящие представители этой группы способны распознавать биометрические данные хозяина.

Как вставить замок в железную дверь: врезные устройства

Для монтажа механизма, который относится к врезной группе, потребуется выполнить сверлом несколько отверстий в дверном полотне. Они необходимы для монтажа ручки, организации замочной скважины и установки самого прибора. Такая работа имеет определенную последовательность, от которой не рекомендуется отклоняться.

Для правильной установки врезного замка самостоятельно необходимо внимательно изучить инструкцию

Как вставить замок в дверь? Вначале, как и в любом другом случае установки запорного устройства, следует выполнить разметку на металлическом полотне

При выборе расстояния от земли до механизма рекомендуется обращать внимание на индивидуальные предпочтения. Стандартная дистанция составляет 1 м. Процесс монтажа врезных механизмов более сложный, чем установка накладных замков

Для того чтобы выполнить эту работу самостоятельно, необходимо изучить инструкцию и четко следовать ей. А также рекомендуется посмотреть видеоматериалы на эту тематику. Наглядный пример позволит ответить на вопрос о том, как врезать замок в металлическую дверь без допущения ошибок

Процесс монтажа врезных механизмов более сложный, чем установка накладных замков. Для того чтобы выполнить эту работу самостоятельно, необходимо изучить инструкцию и четко следовать ей. А также рекомендуется посмотреть видеоматериалы на эту тематику. Наглядный пример позволит ответить на вопрос о том, как врезать замок в металлическую дверь без допущения ошибок.

После выполнения разметки требуется обозначить границы ниши на торцевой стороне железного полотна. При этом нужно ориентироваться на габариты запорного механизма. Далее следует просверлить края разметки и вырезать выемку посредством угловой шлифмашины. Края, полученные после организации ниши, рекомендуется обработать напильником. Это позволит выровнять и сгладить их.

На следующем этапе производится непосредственная установка замка в нишу. Далее маркируются точки, соответствующие расположению фиксаторных элементов. После этого их необходимо просверлить.

После установки замка в металлическую дверь важно проверить, как работает устройство

С внутренней стороны металлического полотна требуется выполнить отверстие, которое будет использоваться для установки ручки. В свою очередь, наружная сторона двери должна иметь разрез для ключа (замочную скважину).

После фиксации устройства очень важно сразу проверить, как оно работает. В случае обнаружения какой-либо неполадки производится регулировка механизма в дверном полотне. Финальный этап предполагает монтаж ответной планки на дверную коробку

Финальный этап предполагает монтаж ответной планки на дверную коробку.

Как вставить замок в дверь: накладные механизмы и особенности их установки

Установка накладных моделей имеет некоторые особенности. Основным отличием таких устройств является вариант монтажа, который определяется конструкцией. Замки такого типа не интегрируются в тело двери, а фиксируются на ее поверхности. Рассмотрим последовательность действий при монтаже накладного механизма.

Накладные замки не помещаются в тело двери, поэтому их намного проще установить

Вначале отмечаются точки, в которых будут располагаться фиксаторные элементы, штифты, а также скважина. Стоит отметить, что накладные устройства принято монтировать выше, чем врезные. Необходимость этого обуславливается наличием защелки. Установка накладного замка – простой процесс, который не составит труда выполнить своими руками.

Далее необходимо монтировать на железную дверь штифты, которые используются для крепежа. Затем нужно выполнить отверстие под выход скважины дверного замка. Она должна выходить на внешнюю поверхность. С противоположенной стороны дверного полотна понадобится провести крепеж замка с помощью штифтов.

На следующем этапе производится тестирование работы запорного устройства. Если оно функционирует правильно, то тогда выполняется завинчивание крепежных элементов. На заключительном этапе устанавливается накладка и организовываются отверстия на лудке (под ответную планку). Кроме всего прочего, рекомендуется ознакомиться с видеоматериалами, которые наглядно демонстрируют установку замка на железную дверь от начала и до конца.

Процесс монтажа накладного устройства является наиболее предпочтительным, если работа выполняется своими руками. Не стоит забывать, что даже в этом случае существует множество нюансов, которые нельзя игнорировать.

При монтаже накладного замка дверное полотно практически не страдает

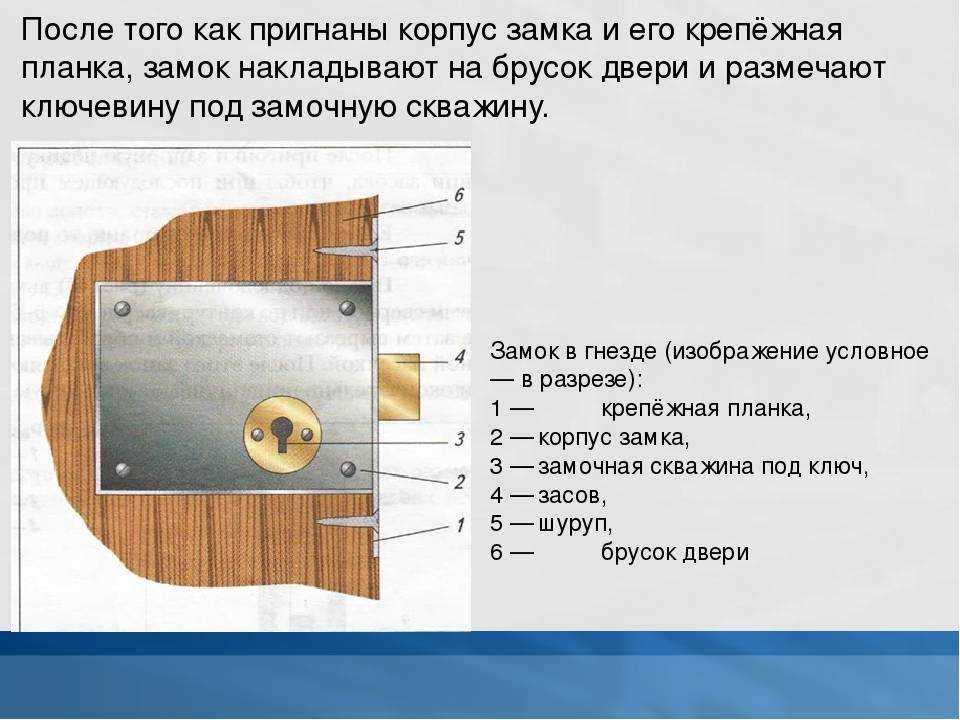

Монтаж накладного замка

Несколько по-другому производится установка накладного замка. Здесь основная часть механизма располагается над полотном, а не в его внутренней секции

Важно обеспечить надежную фиксацию замка на поверхности, вывести обратную его часть наружу и создать условия для блокировки ригелей на ответной части

Как своими руками установить накладной замок на металлическую входную дверь:

Для начала приложите замок к полотну и сделайте разметку. Необходимо отметить положение отверстий под крепления, штифтов, выход скважины и т. д
Примите во внимание, что накладные модели принято располагать выше, чем врезные, то есть на комфортном уровне для пользования защелкой.
Установите на металлическую дверь крепежные штифты.
По предварительно сделанным меткам высверлите отверстие под выход скважины на наружную часть двери.
На штифты закрепите накладной механизм со стороны помещения.
Проверьте работу замка и, если все в порядке, закрутите корпус на полотне. С обратной стороны монтируется накладка.
Для фиксации ригелей используется накладной блок
Он прикручивается с ответной стороны на коробку. Для этого просверлите в раме отверстия и нарежьте резьбу. Затем закрутите панель винтами

Важно соблюдать точное расположение ответной части относительно основного замка. В противном случае ригели не будут заходить в предназначенные для них углубления.
В некоторых накладных моделях можно вырезать стандартные углублении в коробе с ответной пластиной

Для этого должно соблюдаться одно условие: короб должен выступать до уровня замка. В основном это касается деревянных конструкций, но и металлические модели можно оформить таким образом.

Если вы уверены в том, что задача не представляет для вас трудностей, приступайте к работе. При недостатке знаний и навыков лучше не браться за столь сложный монтаж и доверить эту работу мастерам.

Замена замка цилиндрового типа

Установка замков на входную металлическую дверь, оснащенных цилиндровым механизмом, очень распространена, поскольку в случае поломки нет необходимости вставлять новый замок. Достаточно заменить только его поврежденную личинку.

Сердцевина выполнена в виде цилиндра, обновить такое устройство совсем не сложно.

1. Для начала потребуется удалить отработавшую личинку.
2. После этого, при помощи специального ключа надо открыть механизм. Никакие другие элементы замка извлекать не нужно.
3. Со стороны торца следует выкрутить шурупы, при помощи которых фиксируется пластина замка.
4. Используя ключ, закрыть устройство. В центре язычка выкрутить шуруп.
5. Ключ развернуть на 40 градусов и вытянуть личинку вверх.

Если сердцевина замка повреждена, то придется ее высверлить, а затем выбивать из механизма.

Варианты фиксации дверной коробки

Технология установки входной металлической двери

Ранее упоминалось, что крепление коробки может выполняться несколькими способами. Всего применяется 3 основных метода.

Крепление за проушины

Крепление двери за проушины

Самый распространенный вариант крепления. Коробка крепится за проушины с помощью штырей либо анкеров. У металлических дверей нового образца проушины приварены к коробке.

Фиксация выполняется в следующем порядке:

• сквозь отверстие в проушине перфоратором в стене создается 10-15-сантиметровое углубление;
• в подготовленное углубление вставляется штырь либо анкер. Штырь нужно предварительно подготовить. Для этого достаточно взять арматуру диаметром порядка 1 см, немного заострить один ее край, а второй расплющить при помощи молотка, сформировав головку;
• крепеж вбивается в углубление до упора;
• штырь скрепляется с проушиной сваркой, анкер подтягивается торцевым ключом.

Крепление сквозь коробку

Крепление сквозь коробку

Порядок действий такой же, как и в предыдущем способе, но отверстия для крепежных элементов создаются прямо в торце металлической коробки.

Крепление «захватом»

Крепление «захватом»

Также хорошо подходит для монтажа металлической двери. Коробка крепится наружной окаемкой к проему, а с внутренней стороны приваривается зацеп для скрепления со стеной.

Этот метод оптимально подходит для строений с монолитными стенами и избавляет от необходимости сверления отверстий.

Кодовый замок ригель инструкция. Инструкция по монтажу кодовых замков различных типов

Кодовые замки бывают:

• механическими. В основе запирающего механизма расположено сувальдное или цилиндровое устройство. Открытие замка происходит при наборе определенной числовой комбинации;
• электронными. Запирающий механизм приводится в действие электронными импульсами;
• электромеханическими, являющимися средним между механическими и электронными устройствами.

Механические замки преимущественно устанавливаются на металлические двери. ведущие в подъезды, а так же ворота и калитки. Электронные замки могут использоваться для помещений, содержащих сейфы и иную секретную информацию. Электромеханические кодовые замки оптимально подходят для офисных помещений и дверей, ведущих в квартиру или дом.

Наибольшей устойчивостью к взломам обладают электронные кодовые замки.

Установка механических кодовых замков

Кодовые механические замки бывают двух видов:

Кодовый замок, устанавливаемый внутрь двери

Чтобы установить кодовый замок накладного типа достаточно прикрепить его корпус к входной двери, а ответную планку, в которой будет располагаться ригель при закрытом положении на дверной косяк. Данную процедуру можно выполнить в течение 10 – 15 минут.

Кодовый замок, устанавливающийся на поверхность дверного полотна

Большую сложность вызывают изделия врезного типа. Для правильного проведения работ установка кодовых замков на дверь в таком случае выполняется согласно инструкции:

1. с помощью шаблона замка, сделанного самостоятельно (в некоторых случаях шаблон для установки имеется в комплекте замка при его покупке), и какого-либо инструмента (карандаш, маркер, мел, шило) на дверное полотно наносится разметка. В результате данного действия на двери должны определиться места для врезки корпуса замка и для крепежных элементов;

Нанесение основных линий для установки замка с использованием шаблона

1. для корпуса замка при воздействии на дверное полотно дрели и стамески (возможно использование специальной насадки, если таковая имеется) проделывается ниша;

Корпус запирающего устройства должен свободно размещаться внутри подготовленной ниши. При этом не должно быть перекосов или перегибов, способных привести к неработоспособности механизма.

1. далее просверливаются отверстия для болтов крепления;
2. со стороны, где будет выходить ригель замка, делается небольшое углубление, размеры которого соответствуют габаритам лицевой планки;

Лицевая планка устанавливается вровень с дверным полотном. Она не должна быть утоплена в дверь или выступать из нее.

1. после проделанных работ можно поставить кодовый замок в отведенное место и надежно закрепить устройство;
2. закрепляется лицевая планка;

Наглядное изображение всех основных этапов врезки замка

1. размечается дверной косяк для установки запорной планки, в которую будет входить ригель устройства. Для этого достаточно выходящий ригель (все ригеля, если их несколько) смазать мелом или мылом. На дверном косяке останется четкий отпечаток;

Нанесение разметки перед установкой запорной планки

1. делается выемка дерева для установки планки, а также размечаются отверстия для ее крепления. Все работы и правила установки полностью соответствуют процессу монтажа лицевой планки;
2. крепится ответная (или запорная) часть замка.

Работы по установке механического кодового замка аналогичны монтажу других видов врезных замков. Подробнее о процессе врезки замков можно узнать из предлагаемого

Установка электронных и электромеханических замков

Установить кодовый замок своими руками, оснащенный электрической системой открывания, несколько сложнее, чем механическое устройство. Для этого потребуется обладать знаниями в области работы с электричеством или уметь правильно читать приложенные к устройству схемы.

Установка в деревянную дверь

Замок рекомендуется устанавливать на высоте примерно метр от пола. Если быть точным, то его врезают в брус, который ставится производителями дверей на этой высоте для обеспечения дополнительной прочности полотна. Если дверь не каркасная, а цельная, то монтаж производится в любом удобном месте.

Врезка производится следующим образом:

• Корпус замка прикладывается к торцу двери и обводится карандашом или маркером.
• Подбирается сверло под толщину замка, но чуть меньше.
• Измеряется ширина замка и размер отмечается на сверле (можно использовать изоленту) или ограничителе дрели.
• Высверливается несколько отверстий. Начинают это сверху. Сами отверстия располагают вплотную друг к другу.
• Получившийся вырез выравнивается стамеской.
• Примеряется замок. Он должен заходить плотно и до конца Если не входит, вырез зачищается еще раз.
• Торцевая накладки обводится карандашом и с помощью стамески делается под нее углубление.
• Для разметки вырезов под личинку и ручки замок прикладывается к внешней стороне полотна. Намечаются центры и сверлом соответствующего диаметра высверливаются отверстия.
• Замок вставляется снова и накладка крепится к полотну.
• Затем вставляется личинка, фиксируется болтом со стороны накладки.
• Выполняется проверка работоспособности. Если ход легкий и плавный, крепятся ручки и декоративные накладки.
• Далее размечается положение ответной пластины на косяке. Торцы ригелей смазываются любым красящим составом, и замок закрывается. По отметинам сверлятся отверстия на глубину ригелей. К ним прикладывается накладка и обводится. Стамеской под нее выбирается древесина. Она вставляется и прикручивается к косяку шурупами.

Необходимые инструменты

Монтаж запорного устройства может быть необходим в двух ситуациях: когда вам нужно заменить устаревшую модель, вышедшую из строя, и когда вы приобрели новую дверь, изготовленную из металла, в которой не установлен запорный механизм.

В случае, когда вам необходимо поменять свой старый замок на более надёжный, или установить его в совсем новую модель, в которой отсутствует стандартное устройство, вам понадобится определённый набор инструментов:

1. Свёрла по металлу и дрель. Помимо маленьких сверл пригодятся и крупные свёрла, размер которых от 12 до 18 мм. По сути, этот инструмент и оснастка для него представляет собой основное орудие для проведения такого вида работ.
2. Помимо различных свёрл неплохо будет купить крупнозернистый камень для заточки дрели. При помощи такого камня будет удобнее удалять заусенцы и, если понадобится, увеличивать ранее сделанные отверстия.
3. Именуемая в народе «болгаркой», углошлифовальная машинка. Она будет просто необходима, поскольку «болгаркой» нужно будет вырезать в металлическом каркасе посадочное отверстие. В принципе, «болгарка и дрель являются универсальными инструментами, иметь которые должен абсолютно каждый домашний умелец. Дополнительно к ним можно приобрести разнообразные насадки, с использованием которых можно будет выполнить огромное количество самых разных операций.
4. Не получится обойтись и без таких инструментов, как молоток, отвёртка, плоскогубцы, угольник, рулетка и т.д. Без таких мелочей невозможна никакая работа по дому.

Запорный механизм
