Инструкция по установке межкомнатных дверей гармошка и книжка

Изготовление двери своими руками

При желании изготовление и установка двери «гармошка» может быть выполнена самостоятельно

В данной ситуации, при отсутствии существенного опыта важно ориентироваться на инструкцию. При этом самым трудным процессом является подбор подходящих деталей фурнитуры

Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения

Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения.

Для изготовления створок потребуются строительные материалы в виде МДФ листов с ламинированным покрытием. Использование ДСП плит недопустимо для дверей гармошек, поскольку физические качества материала не отвечают необходимым требованиям.

Следует помнить, что установка двери «гармошка» своими руками требует наличия определенного набора составляющих элементов:

• Направляющих профилей либо заготовок под них;
• Осевых стопорных элементов и стержней;
• Комплекта роликовых механизмов для всех сдвижных створок. В случае монтажа изделия с нижней направляющей количество кареток увеличивается вдвое;
• Листы МДФ со специальной перекрывающей кромкой;
• Комплект саморезов, петель и дверных ручек;
• Столярный клей. Для изготовления дверей гармошкой наиболее подходящими являются «Момент» и «Титан».

Для монтажа петельных механизмов необходимо произвести подрезку специальных пазов под пластины механизма. При этом глубина, длина и ширина среза должна соответствовать габаритам пластин. Установка дверных ручек производится согласно технологии и в зависимости от вида изделия.

Процесс изготовления створок

После проведения всех необходимых расчетов выполняется разметка МДФ листов на створки с последующим вырезанием панелей. Торцевая часть каждой створки требует обработки и выравнивания. Для этого используется наждачная бумага, позволяющая не только сгладить неровности, но и убрать пыль и прочие сторонние частицы.

Заготовки после частичной обработки наждачной бумагой оклеиваются кромкой по торцевой части. Для качественной проклейки изделие необходимо прижать и в зафиксированном виде оставить на 12 часов. По прошествии данного времени каждая створка аккуратно проверяется на качество проклейки. После этого допускается производить разметку створок под установку петель.

Этапы установки «гармошки»

Сборка пластин двери в одно целое, для чего их раскладывают на полу, рядом друг с другом. Способ скрепления между собой может несколько различаться (в зависимости от производителя), но принцип несложный. В итоге должно получиться цельное полотно.

Боковые планки. Они устанавливаются вертикально (проверяется уровнем) и жестко фиксируются в проеме.  Установка направляющих. Если их длина больше, то алюминий (пластик) легко можно обрезать ножовкой по металлу.

Нужно обратить внимание на отверстия в направляющих для крепежа к проему. При их укорачивании отрезается та часть, где расположены отверстия

Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см

Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см. Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Крепление направляющих. После разметки производится сверление отверстий и установка гильз под крепеж.

Еще до начала работ необходимо проверить «геометрию» проема. Здесь главное – строгая горизонтальность, особенно если направляющих 2 (верх и низ). Поэтому нужно воспользоваться строительным уровнем. Практика показывает, что при снятии наличников и демонтаже коробки открывающийся проем не является идеальным прямоугольником. А параллельность верха и низа, а также боков при установке «гармошки» обязательна.

Нужно ориентироваться по обстоятельствам. Или коробку оставить и древесину выровнять, отшлифовать, или убрать все, но горизонтальность обеспечить укладкой дополнительного слоя раствора. Но при этом и крепеж должен быть более длинным, чтобы он доходил до материала проема.

После этого дверь навешивается на направляющую (бегунки вставляются в паз), и «сборка» крепится к верхней части проема по ранее сделанной разметке. Далее – скрепление задней полупанели с установленной вертикальной планкой.

На «переднюю» полупанель (замковую) ставится магнитная защелка.  В последнюю очередь устанавливается дверная ручка.

Монтаж двери гармошки

Инструменты и материалы для монтажа дверей

Обычно в комплекте дверей такой конструкции имеется все необходимое, включая крепежные и некоторые запасные детали

Помимо этого, многие производители в комплект добавляют дополнительные ламели, которые позволяют самостоятельно увеличивать размеры дверного полотна-гармошки, что особенно важно при наличии широкого проема для дверей

Помимо набора, для монтажа двери гармошки понадобятся и дополнительные материалы. Их перечень определяется при подготовке и последующей отделке дверного проема.

В любом случае необходимо приобрести:

• . При этом их толщина выбирается более 15 мм, что позволит надежно удерживать дверь при ее эксплуатации.
• Перфоратор, для увеличения проема дверей.
• Строительный уровень.
• Отвес.
• Ударную электродрель.
• Уголок 90°.
• Ножовку.
• Стусло.
• Рулетку.
• Монтажную пену.
• Деревянные плошки или бруски.

Место монтажа

Сдвижные изделия – гармошка можно устанавливать практически везде.

Двери в прихожей

• Прихожая.
• Спальни;
• Детская.
• Гостиная.
• Гармошка для шкафа на балкон.

Двери на балконе

Легкие раздвижные двери

• Квартира студия.
• Легкие пластмассовые изделия – гармошка позволяют разделить помещение на определенные зоны.
• Вертикальные двери – гармошка помогают создать женский будуар или отдельную гардеробную, которая будет иметь вид роскошной ширмы, а интерьеру придаст большую элегантность и оригинальность.
• Дверца шкафа-купе, украшенная яркими рисунками.

При изготовлении межкомнатной «гармошки» без , конструкцию можно монтировать на всю высоту помещения. Механизм для дверей – гармошка устанавливается в малогабаритных квартирах и в загородных домах, где эта конструкция станет дополнительным выходом, ведущим в сад, как на фото.

Входная раздвижная дверь

Монтируется новый вход достаточно быстро, экономя при этом денежные средства. Где можно устанавливать двери – гармошки, каждый решает сам, учитывая удобство их эксплуатации и безопасность для всех членов семьи.

Подготовка проема

Инструкция по сборке двери гармошки не требует демонтажа старой коробки. Но в этом случае, значительно уменьшается ширина проема.

После этого:

Выполняются замеры проема.

Приобретается понравившаяся модель.

• Определяется необходимость . Они могут понадобиться для уменьшения или увеличения дверного проема.
• После окончательной сборки коробки вместе с доборами, она аккуратно вставляется внутрь проема. Фиксируется в нужном положении деревянными брусками и клиньями.

• Сверлятся внутри короба отверстия, через которые он крепится внутри проема длинными анкерными болтами или дюбелями. Оптимальное количество таких креплений с каждой стороны — по 5 анкеров.
• Полости между стеной и доборами запениваются.

После затвердевания пены лишний материал обрезается.

Сборка дверного полотна

На фото представлена технология сборки полотна для двери гармошки:

• По размерам полученной коробки, размечаются панели для изготовления створок.
• При использовании дерева или пиломатериалов, обрабатываются торцы элементов мелкой наждачной бумагой.
• Поверхности протираются от пыли.
• Приклеивается кромка.
• Размечаются места установки фурнитуры.
• В намеченных местах крайней панели сверлятся отверстия под металлические оси сверху и снизу.
• Крепятся оси.
• На последней панели ставится роликовый бегунок.
• Полотна укладываются на стол или пол в порядке их соединения.
• Между панелями располагаются по три петли. Чтобы избежать перекоса, а затем и образование трещин на полотнах, петли одного уровня нужно размещать на одной высоте.
• Полотна скрепляются так, чтобы после полного раскрытия проема двери между элементами оставался зазор в три миллиметра.

Установка конструкции

После подготовки проема и сборки дверного полотна, работа выполняется в такой последовательности:

• По заданному размеру, соответствующему ширине проема двери, уменьшенному на 4 мм, ножовкой отрезается рельс.
• Сверлятся в детали с шагом 30 сантиметров отверстия для крепления.
• Направляющая фиксируется одним саморезом с любого конца так, чтобы она оставалась подвижной.
• Монтируется защелка: в нее заводится ось торцевой панели, и вставляется бегунок каретки.

• Устанавливается и подвешивается дверное полотно. Для этого, закрепленная на одном саморезе направляющая, отводится в сторону и в нее вставляются опорные пластины.
• Складываются гармошкой собранные панели и поднимаются каретками вверх.
• Панели вставляются в паз направляющего профиля.

• Направляющая ставится на место и саморезами прикручивается окончательно к дверному полотну.
• Проверяется работа подвижных механизмов и плавность перемещения панелей.

Весь процесс сборки конструкции подробно показывает видео в этой статье.

На что нужно обратить внимание при изготовлении своими руками

Чтобы правильно сделать дверь-книжку своими руками, необходимо учесть ряд нюансов. Главный из них состоит в том, что каждая створка имеет 2-3 элемента. Для складывания створок используется шарнирный механизм. Перемещение полотен происходит за счет элементов стандартной раздвижной системы.

Фиксация створок происходит в верхней части конструкции. Проводится укладка бегунка в направляющей, который закрепляется с двух сторон (к створке и ролику).

Для больших размеров дверного проема лучше воспользоваться конструкцией, которая оборудована левосторонними и правосторонними створками. Так сократится нагрузка на всю систему, а также упростится процесс движения полотен.

При создании тяжелых дверей лучше осуществить монтаж усиленной подвесной двери. Использование такой конструкции выдерживает максимальные нагрузки.

Как сделать полотна

После замеров проема проводится сборка полотен. Для их изготовления применяются отдельные секции материала. Из приготовленной древесины вырезается прямоугольник, по размерам совпадающий с габаритами проема.

https://youtube.com/watch?v=Nbh3acogWV0

Созданная заготовка делится на несколько частей, которые могут быть как разными, так и одинаковыми. Поверхность полотен обрабатывается наждачной бумагой и очищается мягкой тряпкой от пыли.

Проводится приклеивание пластмассовой кромки к торцевой части створок. Для более плотного соприкосновения кромку укатывают валиком из резины. Спустя сутки после полного высыхания клея осуществляется крепление фурнитуры книжки.

Для навешивания складной двери книжки своими руками следует воспользоваться стандартными петлями. Осуществляется крепление навесов на полотна, а петель — на блок. Для обеспечения равномерной нагрузки устанавливается не менее 4 петель.

Если заготовки из древесины нет, то для изготовления дверных полотен пользуются брусом и панелями МДФ. Из бруса делается каркас. Брус распиливается. Смежные стойки соединяются с помощью шкантов, на которые наносится клей. Из бруса делаются и ребра жесткости.

После чего берутся панели МДФ. Они разрезаются на заготовки необходимого раз мера, которые соединяются с брусом. После чего панели ламинируются, окрашиваются или покрываются шпоном (все зависит от личных предпочтений).

Как правильно выбрать механизмы для крепления

Выбор качественных механизмов для крепления — залог правильной установки дверей-книжки. Приобретаемая фурнитура должна отличаться повышенной надежность и быть удобной.

Рекомендуется воспользоваться фурнитурой, которая будет максимально прилегать к полотну. Только так можно предотвратить повреждение стены или смежной двери.

Использование доводчиков, с помощью которых книжка плавно закрывается, целесообразно при монтаже большой двери.

Правильный выбор межкомнатных складных дверей

1. Материал двери-гармошки. Для разделения помещения на зоны более предпочтительны МДФ-панели или дерево. Для ванной комнаты более уместен будет влагостойкий пластик.
2. Дизайн жилой площади. Двери — важная часть интерьера, так как постоянно находится на виду. Стоит очень тщательно подбирать модель и цветовое решение.

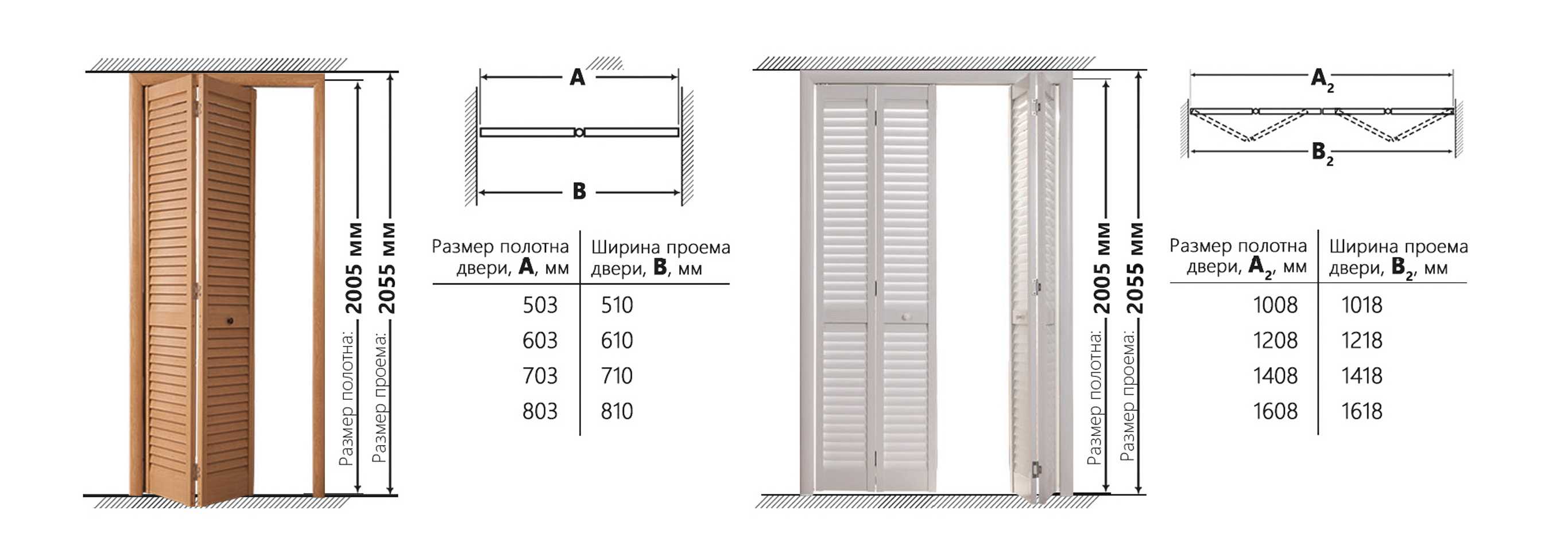

3. Габариты. Необходимо внимательно отнестись к замеру дверных проемов. В противном случае возникнут сложности с подгонкой полотна
4. Комплектующие – очень важный момент. С плохой, некачественной фурнитурой, даже сама дорогая дверь не прослужит длительное время.
5. Необходимо наличие уплотнителя для полотна. Это повысит звукоизоляционные свойства.

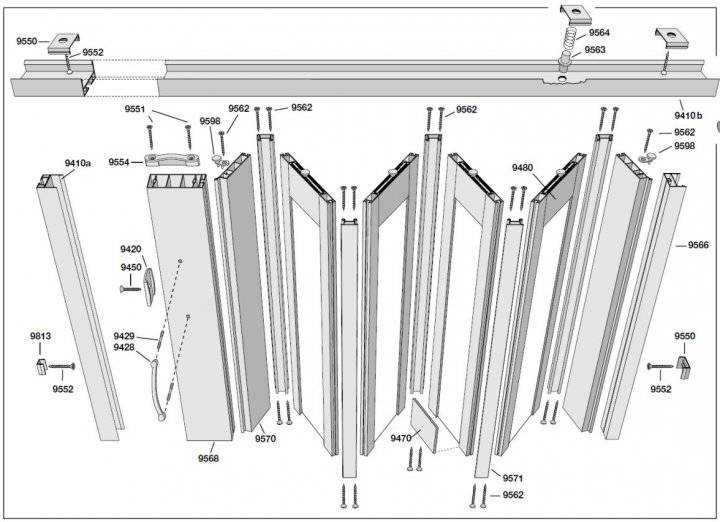

Основные элементы конструкции

Если вы покупаете готовый для монтажа комплект двери-гармошки, то в нем уже будет все необходимое, а именно:

• Нужное число панелей, которые называются ламели
• Роликовые механизмы
• Полный комплект крепежных документов
• Упоры
• Направляющие: короткая верхняя, а также две длинных вертикальных

Кроме того, многие производители добавляют в комплектацию дополнительные ламели, которые можно использовать для увеличения дверного полотна, если проем шире стандартного, или же для замены испорченных панелей.

Отдельно вам потребуется приобрести наличники для окончательной отделки, а также другие декоративные элементы. Но это уже необязательные части, так как конструкция вполне будет работать и без них.

Изготовление двери своими руками

При желании изготовление и установка двери «гармошка» может быть выполнена самостоятельно

В данной ситуации, при отсутствии существенного опыта важно ориентироваться на инструкцию. При этом самым трудным процессом является подбор подходящих деталей фурнитуры. Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения

Намного проще и эффективней приобрести комплект, наиболее гармонично сочетающийся с цветовой гаммой полотна и общего интерьера помещения.

Для изготовления створок потребуются строительные материалы в виде МДФ листов с ламинированным покрытием. Использование ДСП плит недопустимо для дверей гармошек, поскольку физические качества материала не отвечают необходимым требованиям.

Следует помнить, что установка двери «гармошка» своими руками требует наличия определенного набора составляющих элементов:

• Направляющих профилей либо заготовок под них;
• Осевых стопорных элементов и стержней;
• Комплекта роликовых механизмов для всех сдвижных створок. В случае монтажа изделия с нижней направляющей количество кареток увеличивается вдвое;
• Листы МДФ со специальной перекрывающей кромкой;
• Комплект саморезов, петель и дверных ручек;
• Столярный клей. Для изготовления дверей гармошкой наиболее подходящими являются «Момент» и «Титан».

Для монтажа петельных механизмов необходимо произвести подрезку специальных пазов под пластины механизма. При этом глубина, длина и ширина среза должна соответствовать габаритам пластин. Установка дверных ручек производится согласно технологии и в зависимости от вида изделия.

Процесс изготовления створок

После проведения всех необходимых расчетов выполняется разметка МДФ листов на створки с последующим вырезанием панелей. Торцевая часть каждой створки требует обработки и выравнивания. Для этого используется наждачная бумага, позволяющая не только сгладить неровности, но и убрать пыль и прочие сторонние частицы.

Заготовки после частичной обработки наждачной бумагой оклеиваются кромкой по торцевой части. Для качественной проклейки изделие необходимо прижать и в зафиксированном виде оставить на 12 часов. По прошествии данного времени каждая створка аккуратно проверяется на качество проклейки. После этого допускается производить разметку створок под установку петель.

Этапы установки «гармошки»

Сборка пластин двери в одно целое, для чего их раскладывают на полу, рядом друг с другом. Способ скрепления между собой может несколько различаться (в зависимости от производителя), но принцип несложный. В итоге должно получиться цельное полотно.

Боковые планки. Они устанавливаются вертикально (проверяется уровнем) и жестко фиксируются в проеме.  Установка направляющих. Если их длина больше, то алюминий (пластик) легко можно обрезать ножовкой по металлу.

Нужно обратить внимание на отверстия в направляющих для крепежа к проему. При их укорачивании отрезается та часть, где расположены отверстия. Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см

Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Нужно планку подготовить так, чтобы они были на ее концах от края примерно на 2 – 3 см. Тогда направляющая будет зафиксирована надежно. По всей длине между отверстиями достаточно 25 см, для верхней – не более 15, так как вся нагрузка ложится на нее.

Крепление направляющих. После разметки производится сверление отверстий и установка гильз под крепеж.

Еще до начала работ необходимо проверить «геометрию» проема. Здесь главное – строгая горизонтальность, особенно если направляющих 2 (верх и низ). Поэтому нужно воспользоваться строительным уровнем. Практика показывает, что при снятии наличников и демонтаже коробки открывающийся проем не является идеальным прямоугольником. А параллельность верха и низа, а также боков при установке «гармошки» обязательна.

Нужно ориентироваться по обстоятельствам. Или коробку оставить и древесину выровнять, отшлифовать, или убрать все, но горизонтальность обеспечить укладкой дополнительного слоя раствора. Но при этом и крепеж должен быть более длинным, чтобы он доходил до материала проема.

После этого дверь навешивается на направляющую (бегунки вставляются в паз), и «сборка» крепится к верхней части проема по ранее сделанной разметке. Далее – скрепление задней полупанели с установленной вертикальной планкой.

На «переднюю» полупанель (замковую) ставится магнитная защелка.  В последнюю очередь устанавливается дверная ручка.

Видео: пример установки двери-гармошки

(1 оценок, среднее: 5,00 из 5)

Загрузка…

что еще почитать:

Самостоятельный монтаж раздвижной двери-купе в 6 шагов

Замена входной двери: подготовка, установка, проверка

Делаем откосы на входной двери: оштукатуривание, установка с каркасом и без

Вывести все материалы с меткой: двери
Перейти в раздел:Окна и двери в квартире и доме

Обсуждение:

29.05.2014 в 09:28 Сергей  сказал(а): А мы когда делали ремонт старались делать как можно больше арок – выглядит очень просторно и здорово. Но гардеробная которая примыкает к спальне все-таки должна как то закрываться, решили что идеальный вариант это именно дверь-гармошка, перед установкой мы ее задекорировали под обои, чтобы не бросалась в глаза. Установил ее сам без каких либо проблем, в статье это как-то слишком подробно описано, но для новичков в ремонте самое то. Потратил на установку меньше часа! ответить

15.12.2013 в 22:38 Екатерина Грищенко  сказал(а): Добрый вечер, подскажите пожалуйста. Установили такую дверь, так как она действительно очень удобная, первое время были в восторге. Но месяц назад она начала заедать, перекашиваться и скрипеть… Вижу такая проблема не только у меня одной. Может срок службы таких дверей ограничен? или мы чтото сделали не так? И пол и потолок у нас ровный, проверяла уровнем. ответить

04.12.2013 в 11:22 Сергей Алексеевич  сказал(а): Секрет установки таких дверей, заключается в том что направляющие должны быть идеально параллельны. Такая дверь безусловно удобная в местах с ограниченным пространством. Перед установкой надо проводить дополнительные работы по выравниванию пола и потолка. ответить

09.11.2013 в 13:31 Екатерина  сказал(а): Такие двери бесспорно удобно, но к сожалению не так проста их установка. У нас комната в общежитии, соответственно ни кухни ни туалета в комнате нет, с целью отделения небольшой кухни мы поставили такую дверь. Я живу без мужа и установку взяла на себя, очень долго маялась в результате поставила но механизм все время заедает, дверь не складывается полностью, вообщем особого восторга от таких дверей у меня нет. ответить

31.10.2013 в 02:40 алекса  сказал(а): Такие двери очень удобны в наших не очень больших квартирах. Конечно деревянные межкомнатные двери – это красиво и престижно, но держать закрытой дверь в комнату постоянно невозможно, а открытой обычная дверь занимает много места. А без дверей с арками неудобно. Вот поэтому мы и поставили такие двери гармошкой. Получилась значительная экономия пространства и современно и красиво. ответить

пишите

Имя *

Подписаться на ответы по почте

Нажимая кнопку «Добавить комментарий», я соглашаюсь с пользовательским соглашением и политикой конфиденциальности сайта.

• https://masterim.guru/remont/ustanovka-dveri-garmoshki/
• https://remoskop.ru/ustanovit-dver-garmoshku-sobstvennyimi-silami.html
• https://glav-dacha.ru/dver-garmoshka/
• https://derevyannie-doma.com/poleznoe/dver-garmoshka-ustanovka-sborka-svoimi-rukami-poshagovaya-instrukciya.html
• https://vopros-remont.ru/okna-i-dveri/ustanovka-mezhkomnatnoj-dveri-garmoshki-svoimi-rukami/

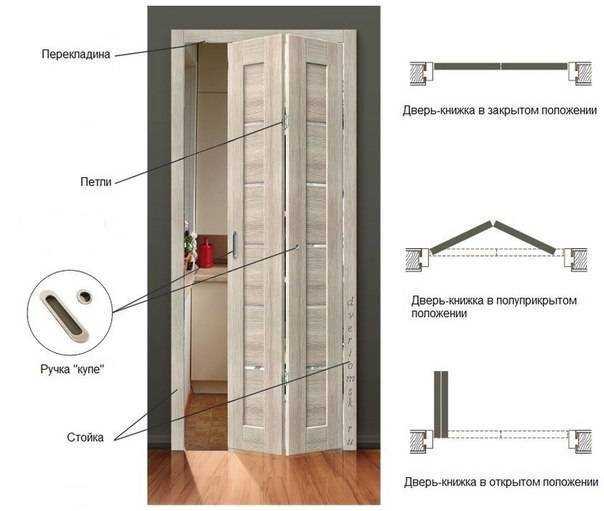

Особенности конструкции

Чтобы разобраться в вопросе, как сделать и установить дверь-гармошку своими руками, необходимо подробнее вникнуть в особенности этой нехитрой конструкции. По своей сути, это складной механизм, состоящий из отдельных створок небольшой ширины, соединенных с помощью петель или шарниров.

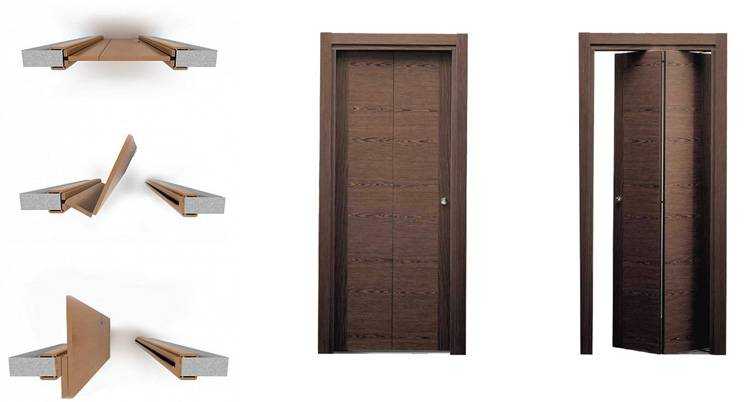

В отличие от обычных дверей, гармошка открывается не нараспашку, а складывается в сторону. В движение её приводит специальный роликовый механизм, который чаще всего располагается над полотном. Специальные синхронизаторы обеспечивают плавное и равномерное перемещение створок. Для того чтобы конструкция не имела дефектов, рекомендуется приобретать фурнитуру и прочие комплектующие в специализированных строительных или мебельных магазинах.

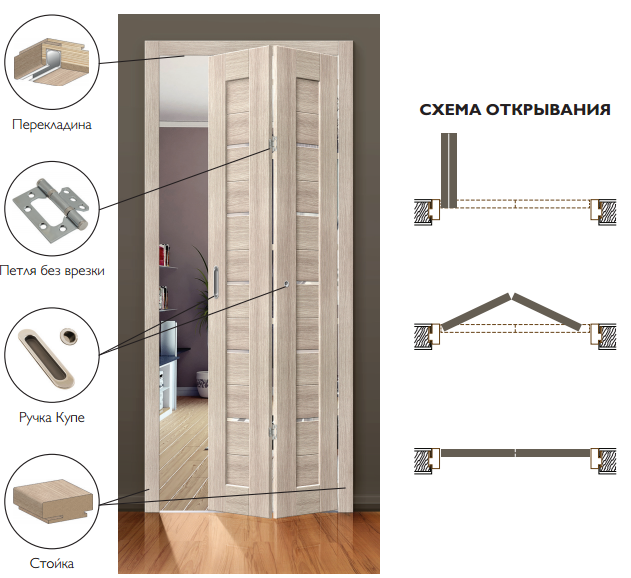

Главные конструкционные элементы двери-гармошки
