Замена ручки входной двери

Виды неисправностей дверных ручек и их устранение

Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:

• Ручка заедает, при повороте наблюдается сопротивление.
• Отваливается рукоятка, при этом ее крепление остается на месте.
• Ломается четырехгранный штифт (квадрат) внутри замка.
• При повороте ручки не двигается язычок.
• Ручка после поворота не принимает исходное положение.

Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.

Если ручка заедает

Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.

Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.

Как правильно смазать дверной механизм

Ремонт при выпадении рукоятки

Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:

1. Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
2. Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
3. Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
4. Вставить стопорное кольцо и весь механизм на место.
5. Установить ручку и закрепить ее.

Снятие декоративной планки и откручивание крепежных элементов ручки

При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.

Ремонт при поломке внутреннего четырехгранного штифта (квадрата)

Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

1. Откручивается крепеж у основания рукоятки, затем снимается она сама.

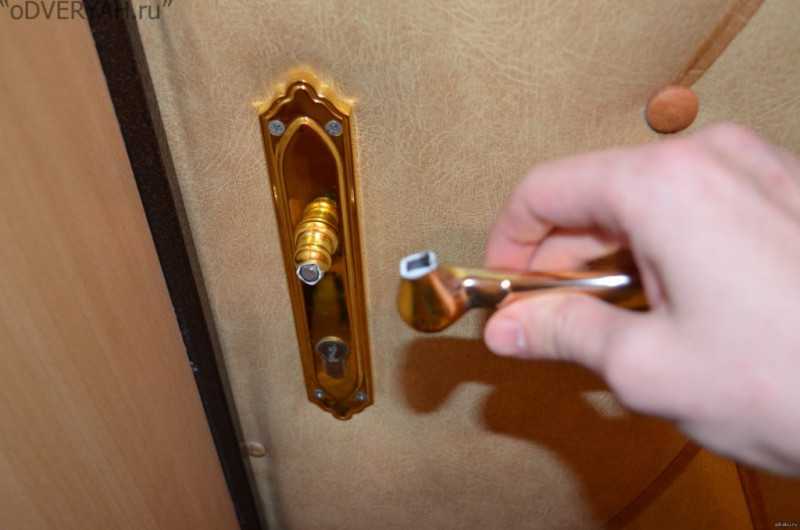

Откручивание винта у основания рукоятки

1. Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
2. На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
3. Новая ручка с замком устанавливается в обратном порядке.

Если не двигается язычок при повороте ручки

Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:

1. Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
2. Открутить одну из ручек и вынуть конструкцию.
3. Заменить квадрат и вернуть ручку на место.

Ручка не возвращается в исходное положение

Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.

Пружина, отвечающая за возвращение дверной ручки в исходное положение

Ремонт ручки металлической китайской двери

Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:

• Удаляется крепеж.
• Извлекается квадрат. Если он подходящей длины, его можно оставить.
• Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
• Ставят на место планку, ригель должен встать на место.
• Завинчивают крепежные элементы.

Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.

Конструкция дверной ручки и замка

Принцип действия любых замковых устройств с язычком-защелкой, независимо от их типа, основан на воздействии внутренних деталей на блок сжатия возвратной пружины при надавливании или повороте дверной ручки. Сложность конструкции замка зависит от его модели, типа и назначения. Если запирающий механизм предназначен для удержания в закрытом положении входной двери, он имеет более сложную конструкцию.

Принципиальное устройство такого замка с язычком-защелкой можно представить следующим образом:

1. Блок запорного механизма. Это та часть, которая вставляется в паз полотна двери с ее торца. Его составные элементы находятся внутри закрытого корпуса и предназначены для блокировки створки внутри дверного проема. Основной элемент такой конструкции – запор-ригель, представленный в виде фалевой пластины или защелки.
2. Четырехгранный штифт или стержень. Вставляется в специальное отверстие внутри корпуса таким образом, чтобы он выступал наружу с обеих сторон полотна. Его назначение – привести в движение внутренний механизм замка.
3. Дверная ручка. Соединяется с штифтом-стержнем посредством внутреннего четырехгранного отверстия, размеры которого соответствуют параметрам стержня. Для открытия и закрытия двери рукоятку нажимают или поворачивают.
4. Защитная или декоративная накладка. Может иметь различную форму, предназначена для маскировки крепежных элементов конструкции, придания ей эстетичного внешнего вида.
5. Ответная планка. Представляет собой металлическую пластину с отверстием, форма и размеры которой соответствуют язычку-защелке. Монтируется на дверной коробке и прикрывает отверстие в ней, укрепляя конструкцию.

Особенности конструкции

Зная устройство замка, проще определить причину неисправности и методику ее устранения. Соединение ручки двери с крепежной накладкой производится подвижным механизмом. Стыкуется фурнитура непосредственно с защелкой при помощи стержня, который вставляется в паз. Он имеет квадратное сечение, и при повороте ручки устройство срабатывает, а язычок сдвигается.

Его возврат в исходное положение обеспечивается пружиной, которая фиксируется одним концом на фурнитуре, другим – на запорной планке. Получается, устройство механизма дверной ручки таково, что ломаться в нем практически нечему; круг «подозреваемых» ограничен.

Как поменять дверной замок: определение типа замочного механизма

Для того чтобы заменить запорный механизм во входной двери, необходимо в первую очередь определиться с его типом. Это позволит подобрать аналогичное устройство и изучить все нюансы его установки. В настоящее время входные двери чаще всего оснащаются цилиндровыми и сувальдными замками, которые являются лучшими по многим показателям. На некоторых полотнах встречаются оба типа данных запорных механизмов. Комбинация замков увеличивает показатели безопасности.

Устройства, которые оснащаются личинкой, являются самыми удобными. Это связано с тем, что при выходе из строя они не требуют полной замены корпуса. Достаточно просто подобрать соответствующую по габаритам секретку и провести ее установку в тело приспособления.

Перед тем как приступить к смене дверного замка, необходимо выполнить соответствующие замеры, чтобы избежать ошибки. В случае с сувальдными устройствами рекомендуется предъявить старый механизм продавцу. Данные замки являются более надежными, так как не имеют секретки, которая довольно легко высверливается злоумышленниками. Ключи, прилагающиеся к таким устройствам, можно отличить по внешнему виду. Они имеют вытянутый стержень, который заканчивается ребристыми выступами, предназначенными для подъема сувальд.

Перед тем как приступить к смене дверного замка, необходимо выполнить соответствующие замеры, чтобы избежать ошибки

Сувальды – это металлические пластины, являющиеся основными конструктивными элементами данных механизмов

Важно запомнить, что от количества таких деталей зависит показатель надежности замка двери. Заменить сувальды, которые вышли из строя, практически невозможно. Поэтому при их поломке рекомендуется проводить полный демонтаж старого запорного устройства

Поэтому при их поломке рекомендуется проводить полный демонтаж старого запорного устройства.

Кроме этого, существует еще один тип замков – реечные. Подобные модели не относятся к категории востребованных устройств, однако встречаются в некоторых дверных полотнах. Дисковые механизмы можно заменить как полностью, так и частично. Это же касается и крестообразных моделей.

Как заменить дверной замок: определение типа запорного устройства по форме ключа

Любой запорный механизм можно идентифицировать в зависимости от формы ключей, которые прилагаются к нему. Для людей, не разбирающихся в данном вопросе, такой способ определения разновидности замка является наиболее простым. Прежде чем поменять замок в квартире, необходимо знать не только тип устройства, но и причину, приведшую к его неисправности.

Любой запорный механизм можно идентифицировать в зависимости от формы ключей, которые прилагаются к нему

Ключи для цилиндрических механизмов отличаются тем, что имеют плоскую форму. На данной пластине располагаются выемки, которые соответствуют кодирующим элементам личинки. Для починки такого замка достаточно заменить секретку.

В свою очередь, сувальдные приспособления отличаются более сложным строением. Как уже говорилось выше, ключи для таких запорных механизмов имеют длинный стержень с пластиной на конце, которая имеет уникальную комбинацию выемок. Установить дверной замок данного типа гораздо сложнее, так как в этом случае требуется полная замена устройства.

Реечные механизмы имеют плоские ключи. Такие элементы оснащены каналами на своем теле, а также углублениями, которые соответствуют кодировке запорного приспособления. Ключи к дисковым замкам отличаются полукруглой формой. Они короткие и на одной стороне имеют специальные насечки. Крестообразные ключи по форме напоминают одноименную отвертку. Для того чтобы самостоятельно заменить замок в железной двери, необходимо четко определить тип конструкции и подобрать аналогичный по параметрам механизм.

Ключи для цилиндрических механизмов отличаются тем, что имеют плоскую форму

Кроме всего прочего, встречаются и ригельные замки. Их не рекомендуется устанавливать на входные двери, так как они не соответствуют современным защитным параметрам. Ключи к ним отличаются плоской формой и имеют насечки с одной стороны (реже с двух).

Статья по теме:

Устройство дверной ручки

Для понимания того, что и почему ломается в дверной ручке, необходимо разобраться в её устройстве. Человек создал огромное количество вариантов приспособления для открывания и запирания дверей. Они различаются между собой назначением, возможностями, конструкцией, материалом, дизайном. В простейшем варианте ручка служит только для того, чтобы за неё можно было ухватиться и тащить дверь на себя. Чтобы дверь сама по себе не распахивалась, в ручку встраивают защёлку. А чтобы закрытая дверь не пропускала посторонних и нежелательных посетителей, примитивную защёлку превращают в замок. И простая ручка становится сложным механизмом. В ней есть чему ломаться.

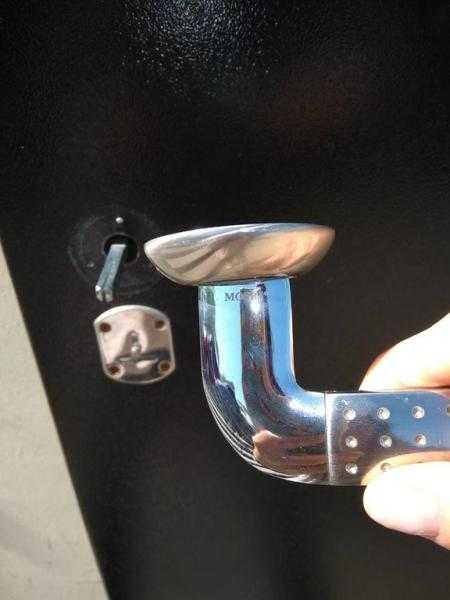

ФОТО: YouTube.comОтломалась дверная ручка

На рисунке ниже показано, как ручка с замком выглядит с внутренней и с внешней сторон двери.

ФОТО: geona-service.ruУстройство ручки межкомнатной двери

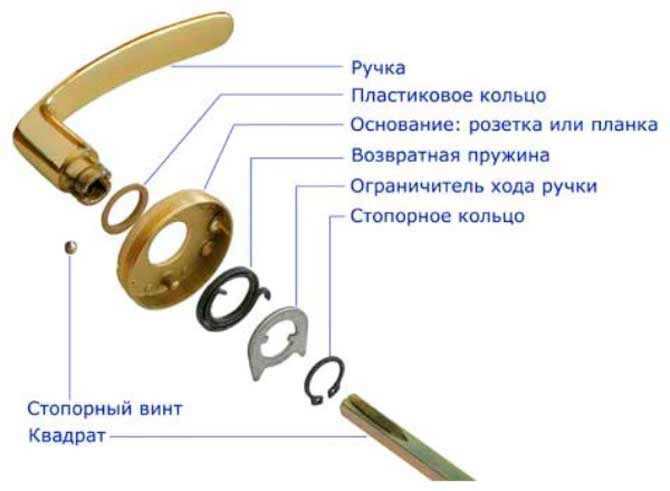

А на рисунке ниже показана последовательность соединения деталей ручки с защёлкой. Защёлка должна управляться без ключа с двух сторон двери. Иначе возможно, что человек выйдет из помещения, дверь захлопнется, а войти обратно он уже не сможет – ключ остался в комнате…

ФОТО: topzamok.com.uaДругое изображение устройства дверной ручки

Возможные причины поломки

На входные конструкции устанавливаются такие варианты ручек, как стационарные (служат просто рукояткой), нажимные (представляют собой рычаг, открывающий замок при нажимании) и поворотные.

Стационарные ломаются из-за слабых креплений или слишком большой нагрузки, а также из-за механических повреждений.

Если сломалась ручка на входной двери, относящаяся к нажимной или поворотной модели, то причина поломки чаще всего в неисправности механизма. Поскольку причины и способы устранения поломок напрямую связаны, необходимо разобраться с видами поломок. Здесь есть несколько вариантов:

1. При нажиме (повороте) ощущается сопротивление, рукоять с трудом приводится в движение. Причиной неисправности в этом случае чаще всего является недостаток смазки в замке или расшатанность крепежных болтов.
2. После нажима (поворота) рукоятка не возвращается в исходное положение. Такая поломка возникает из-за неисправности возвратной пружины (она может слететь или лопнуть).
3. Крепление остается в полотне, а рукоятка отламывается. Это объясняется деформацией или смещением стопорного кольца.
4. Язычок заклинивает, остается на месте при нажиме (повороте). Такое явление связанно с неисправностью четырехгранного штифта (квадрата).

Последняя проблема также может быть вызвана несколькими причинами.

Заклинило язычок

Если язычок не двигается, то проблема может быть в чересчур коротком квадрате. Из-за неподходящей длины штифт свободно ходит в механизме и прижимает защелку, не давая ей правильно работать.

Также квадрат может быть сломан. Это явление не слишком частое, и связано оно с низким качеством материала, из которого изготовлена дверная ручка. В такой ситуации скорее всего придется менять механизм полностью.

Особенности конструкции

Зная устройство замка, проще определить причину неисправности и методику ее устранения. Соединение ручки двери с крепежной накладкой производится подвижным механизмом. Стыкуется фурнитура непосредственно с защелкой при помощи стержня, который вставляется в паз. Он имеет квадратное сечение, и при повороте ручки устройство срабатывает, а язычок сдвигается.

Его возврат в исходное положение обеспечивается пружиной, которая фиксируется одним концом на фурнитуре, другим – на запорной планке. Получается, устройство механизма дверной ручки таково, что ломаться в нем практически нечему; круг «подозреваемых» ограничен.

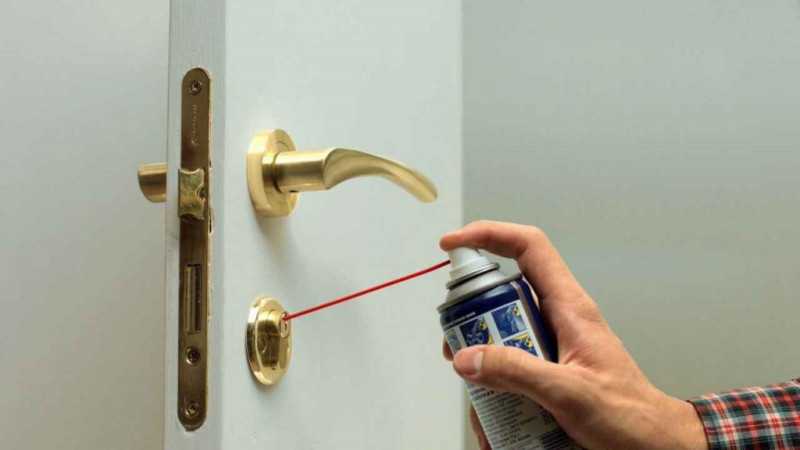

Как смазать фурнитуру и замки входной металлической двери

Смазывание механизмов входной металлической должно выполняться для следующих элементов:

Поворотная ручка – для облегчения открывания двери при нажатии, а также для автоматического возврата конструкции в прежнее положение под действием пружинного механизма.

• Личинка замка. После смазки в скважину легче вставляется ключ, а поворотный механизм срабатывает практически без усилий.
• Язычок и другие подвижные элементы запирающего механизма – контактные стальные поверхности при трении подвергаются износу, особенно при образовании тонкой оксидной плёнки и первых следов ржавчины. При отсутствии смазки, эта проблема может привести к заклиниванию механизмов.

Щеколда – должна свободно перемещаться вдоль рельсовых полозьев, без затруднения и повышенного трения, что гарантирует её продолжительный срок службы.

Шарнирные подвесы полотна. При длительном использовании двери, при условии сохранности шариковых подшипников, отсутствие смазки приводит к скрипам, хрусту, а тоже непроектным напряжениям, что со временем вызывает полное разрушение обоймы механизма, и дверь перестаёт открываться без усилия.

Для наружных дверей – уплотнительная лента, которая помогает предотвратить примерзание полимерного материала к дверной коробке в зимнее время. Зона притвора полотна и коробки по периметру конструкции – самое вероятное место для образования точки росы.

При принижении температуры, конденсат кристаллизуется, что вызывает примерзание уплотнителя. При открывании двери в таком состоянии, деликатный материал рвётся. При наличии слоя смазки, такая проблема исключается, так как молекулы вязкого вещества исключают адгезию молекул воды с металлом полотна.

Для смазывания входной двери вовсе не обязательно тратить деньги на обращение к профессионалам, так как все работы можно быстро выполнить своими руками:

Самым практичными составом является универсальная проникающая смазка WD-40 в баллоне с удобной трубчатой насадкой. Достаточно лишь направить диспенсер в нужную зону и нажать на головку аэрозоли.

Смазка обволакивает все подвижные детали, и механизмы начинают работать гораздо лучше.

• При вытекании лишней смазки за пределы механизма, необходимо удалить её с помощью сухой ветоши, так как, при высыхании, вещество оставляет разводы.
• Категорически не допускается наносить смазку на влажные поверхности, так как это снижает её эффективность.

• Для эффективной смазки дверных петель, необходимо немного приподнять полотно над порогом в открытом положении и подставить под него временные подставки.
• После обработки шарнирных деталей, конструкция возвращается в проектное положение и работает без каких-либо нарушений, либо посторонних звуков.

Если смазывается старая конструкция, фурнитура которой подверглась коррозии, рекомендуется полностью снять дверь с петель, после чего обработать петли и замки кислотой для полного удаления ржавчины.

Если смазка входной металлической двери производится без применения аэрозоли, рекомендуется переливать часть вязкого вещества в шприц без иглы, что обеспечивает его удобную дозировку.

Смазывание замка и элементов фурнитуры необходимо проводить не только при выявлении нарушений или дефектов, но также и в профилактических целях. Эта простая операция существенно продлевает срок безаварийной эксплуатации всех деталей конструкции. Для предотвращения выхода двери из строя, периодическое смазывание каждой детали рекомендуется проводить не реже, чем 2 раза в год для наружных дверей, и 1 раз в год для квартирных ограждающих конструкций.

Инструкция по ремонту входной металлической двери при плохом закрывании

Когда дверная конструкция закрывается с трудом, и владельцу помещения приходится с силой прижимать полотно до защёлкивания язычка в ответном отверстии, необходимо выполнить следующие ремонтные работы:

• При наличии между плотном и коробкой уплотнительной полимерной ленты, рекомендуется проверить её толщину. Если изделие сжимается слишком сильно, вызывая напряжение при закрывании полотна, его нужно заменить на более тонкий уплотнитель.
• При наличии скрытых петель с регулировочными винтами, допускается небольшая корректировка положения дверной конструкции как в плоскости стены, так и в ортогональном направлении, с помощью их поворота отвёрткой, либо шестигранником.

• При установке нового дверного полотна, рекомендуется обследовать периметр его торца и, в случае обнаружения налипшего мусора, остатков пены и других следов загрязнения, удалить их ножом.
• Новые дверные конструкции также требуют естественной осадки, а петли должны разработаться на протяжении 1 – 2 недель эксплуатации.
• При распахнутой двери, также нужно провернуть ключ в замке до полного извлечения запирающих ригелей, после чего проверить отсутствие на них деформаций.

Если обнаруживаются механические дефекты или искривление, замок должен быть заменён.

В случае, когда язычок замка начинает задевать за отверстие в коробке сразу после установки двери, необходимо немного подкорректировать отверстие для запирающих ригелей. Эта операция выполняется при помощи плоскогубцев, путём незначительного отгибания металла на несколько градусов.

При наличии проблем с закрыванием, многие владельцы прибегают к рассверливанию отверстия в коробке. Здесь необходимо помнить, что, если дефект вызван температурными перепадами, например, с расширением полотна в летнее время, при нагревании, а в зимнее время, конструкция, наоборот, будет болтаться, что повлияет на её надёжность и безопасность.

Ремонт крестовых замков своими руками: советы специалистов

Крестовые запорные устройства отличаются простой конструкцией. Это оказывает влияние на их защитные качества. Установка таких изделий на входную дверь не рекомендуется, так как их довольно легко взломать. Простая конструкция уменьшает вероятность поломки, поэтому чаще всего ремонтные работы сводятся к обычной чистке механизма.

Как открыть дверной замок без ключа? Если такой замок заклинит, то открыть его не составит труда. Существует несколько распространенных ситуаций, которые могут потребовать этой меры. Например, ключ может сломаться в отверстии замочной скважины. В этом случае необходимо высверлить личинку устройства. Для этого используются дрель и сверло, диаметр которого должен быть больше аналогичного показателя ключа.

Открыть крестовой замок можно еще одним способом. Для этого потребуется шуруповерт. Инструмент необходимо оснастить насадкой, подходящей по диаметру к скважине. Процесс отпирания полотна выполняется таким образом: насадка вставляется в скважину и прокручивается (на малых оборотах). При этом нужно прикладывать определенные усилия.

Простая конструкция крестовых замков уменьшает вероятность поломки, поэтому ремонтные работы сводятся к обычной чистке механизма

Как открыть дверной замок крестового типа за одну-две минуты? Самый быстрый способ предполагает использование отвертки. Ее необходимо забить молотком в скважину (с учетом ее глубины), а затем провернуть. В этом случае не обойтись без гаечного ключа.

Ремонт основных видов поломок

Столкнувшись с поломкой дверного механизма, многие жильцы начинают паниковать, так как они не знают, как отремонтировать дверную ручку. Не стоит этого делать, нужно внимательно посмотреть на устройство, а затем приступить к устранению проблемы.

Итак, если отпала рукоять, а основание осталось на своем месте, нужно знать что лопнуло стопорное кольцо. Поставить новое кольцо не сложно, но это отнимает много времени. В первую очередь нужно снять с двери оставшуюся часть рукояти. Теперь можно проверить в порядке ли стопорное кольцо. В большинстве случаев оно лопается, поэтому придется приобрести новое. Это кольцо устанавливается на свое место, а рычаг закручивается.

Второй распространенной причиной является поломка квадрата. Очень часто производители экономят, поэтому используют силумин. Такой материал достаточно хрупок. В том случае если произошла поломка квадрата, придется полностью заменять устройство, так как ремонту оно не подлежит.

Следующим распространенным случаем может быть поломка защелки. Чтобы устранить поломку, необходимо полностью разобрать устройство. На место короткого квадрата устанавливается другой, более длинный квадрат. После этого вся конструкция возвращается на свое место. Длинный квадрат можно приобрести на любом рынке в отделах, которые торгуют замками и рычагами. При этом желательно выбирать квадрат, который изготовлен из прочного материала, чтобы в дальнейшем он не погнулся и не был изношен.

В том случае если лопнула или слетела пружинка, ручка не будет возвращаться в исходное положение. Ремонтные работы производятся таким же образом, как и при ремонте стопорного кольца. Устройство разбирается, пружина ставится на свое место.

Каждый должен знать, что ремонт дверной ручки это несложное занятие, с которым справится любой. Достаточно уметь пользоваться такими предметами как отвертка и стамеска. Чтобы было понятнее, как работает устройство, его можно разобрать и посмотреть, за что отвечает каждая деталь. Подобные действия помогут в дальнейшем за считанные минуты устранять возникшие сложности.
