Унифицированные типоразмеры дверей из металла
Каждый производитель металлических входных дверей стремится удешевить себестоимость изготовления своих изделий. Для обеспечения этого условия необходимо применять только стандартные решение, как, например, выбор толщины листового и профильного металла с минимальной рыночной ценой, а также стапельные конструкции, сменные лезвия для раскроя и прочие элементы. Таким образом, в течение последних лет большинство фабрик выпускает в массе следующие типоразмеры продукции:
- Типовая ширина полотна для установки в жилые и общественные здания составляет 900 мм. Если заказчик решает изменить данный параметр, ему придётся ожидать изготовления детали долгое время после предоплаты.
- Высота входной двери назначается 2030 мм, что соответствует параметрам, приведённым в ГОСТ.
- Толщина листа, из которого сваривается полотно на каркасе составляет от 1,5 до 2,0 мм. Если речь идёт о дешёвых конструкциях, которые не могут защитить от несанкционированного проникновения, так как не обладают повышенной взломостойкостью, то такой параметр не нормируется.
Рис. 3. Типовые габариты
- В зависимости от класса изделия и потребностей покупателя, толщина стали может быть увеличена, но ГОСТ не рекомендует применять листы с толщиной более 3,0 мм, так как при этом стандартные петли на подшипниках уже не смогут удержать тяжёлую створку в открытом положении.
- При базовом исполнении входной двери с учётом 40-мм профиля по периметру каркаса, общая толщина полотна составляет 60 – 80 мм, а при взломостойком исполнении этот размер может быть увеличен до 120 мм. следует учесть, что на данный параметр также влияет внутренняя теплоизоляция и отделка элемента со стороны помещения.
Рис. 4. Толщина профиля в усиленном варианте
Габариты дверного полотна – важный параметр при покупке готового комплекта двери, однако владельцу помещения следует учитывать толщину несущей рамы, которая составляет, как правило, 30 – 50 мм, из-за чего посадочный габарит всей конструкции несколько увеличивается, и проём нужно готовить исходя из суммы всех типоразмеров каждого элемента.
Как перенести?
Еще раз напоминаем вам о том, что любые действия по перепланировке жилища необходимо согласовывать с ответственными за это организациями. Несогласованные ремонтные работы являются незаконными.
Перенос дверного проема осуществляется по следующей схеме:
- Сначала происходит формирование нового дверного портала. Для этого необходимо разметить новое расположение, а затем выдолбить пустошь.
- Вначале делается небольшой зазор сверху, который укрепляется металлическими перемычками. Далее производится аккуратная пробивка стены.
- После этого необходимо выполнить заполнение уже имеющегося ненужного двойного проема. Заполнение осуществляется при помощи того же материала, из которого сделана стена: для многоэтажных домов пустоты закладываются кирпичами или бетонными моноблоками, для деревянных – брусом, который скрепляется друг с другом и имеющейся стеной.
Подробнее смотрите далее.
Несколько раз перепроверьте чертежи, а лучше наймите профессионала для оценки рисков, которыми чревата подобная перепланировка.
Единственным безопасным способом перемещать дверной прием является тот, который обустраивается в гипсокартонных перегородках. Поскольку сами перегородки можно легко демонтировать в случае, если необходимо расширить площадь комнаты, или построить, когда помещение нужно разделить, наличие в них проемов любой ширины не играет никакой роли
Стандартные размеры распашных межкомнатных дверей
Рассматривая габариты внутренних дверей с коробом, следует учитывать высоту, ширину и вес деталей. Сначала исследуется проем, в который будет вставляться короб с полотном. Поэтому начальные характеристики немного увеличены. Чтобы откорректировать основные размеры, можно воспользоваться брусками, кирпичами или листами гипсокартона.
Размеры полотна
Если не применять нестандартные подходы, где размеры проема для межкомнатных дверей привязаны к индивидуальным пожеланиям, то основная масса изготовителей основывается на показателях стандарта. Соотношения показателей проема и дверных систем (полотнища и короба) на основании СНиП указаны в таблице:
| № | Показатели полотнища, см | Характеристики проема, см | |
| Ширина*высота | ширина | высота | |
| 1 | 60*200 | 68-71 | 205-207 |
| 2 | 70*200 | 78-81 | 205-207 |
| 3 | 80*200 | 88-91 | 205-207 |
| 4 | 90*200 | 98-101 | 205-207 |
| 5 | 60*190 | 68-71 | 195-197 |
| 6 | 55*190 | 63-66 | 195-197 |
| 7 | 60+60*200 | 128-131 | 205-207 |
По DIN стандарту соотношение будет следующим:
| № | Параметры двери, см | Характеристики проема, см | |
| Ширина*высота | ширина | высота | |
| 1 | 60*200 | 70-74 | 206-208 |
| 2 | 70*200 | 80-84 | 206-208 |
| 3 | 80*200 | 90-94 | 206-208 |
| 4 | 90*200 | 100-104 | 206-208 |
| 5 | 60+60*200 | 134-140 | 206-208 |
Рис. 2. Характеристики полотна для помещений
Стоит упомянуть про двустворчатые конструкции, которые позволяют подчеркнуть статус любой комнаты. В основном они состоят из однотипных (по 60 см) или различных полотен (шириной 60 и 80 см). Из зауженных вариантов изготовители предлагают конструкции со створками шириной 40 и и 40 сантиметров.
По высоте производители предлагают изделия по 190 и 200 см, но имеются и европейские нормы – 210 см. На заказ покупатели могут приобрести изделия большей высоты (до потолка или 2,3 м). Часто проектировщики придерживаются зарубежных нормативов.
Рис. 3. Основные характеристики дверей
Размеры коробки
В продаже имеются готовые варианты (с коробом и фурнитурой). Это П-образная конструкция, которая ставится по периметру проема. Система позволяет надежно фиксировать полотнище.
Исходя из характеристик полотнища, у межкомнатных конструкций показатели стандартных размеров дверной коробки межкомнатной двери могут различаться. Поэтому конструкции желательно приобретать вместе с обналичкой, рамкой и фурнитурой.
Для изготовления короба применяются бруски разных параметров. Ширина материала может достигать 1,5-4,0 см, но оптимальный показатель равен 3,0-3,5 см. При соблюдении нормативов получается надежная конструкция, которая служит длительное время.
Рис. 4. Размеры коробки для дверей
Толщина короба и стенки должна совпадать, но этот показатель не должен превышать ширину проема. Для деревянных стен критерий равен 10 см, а для кирпича – 7,5 см. Поэтому короб, размеры которого превышают параметры стенки, прочно зафиксировать не получится. В противном случае можно применять специальные доборы.
При ручной сборке короба определять параметры вертикальных стоек нужно в соответствии с высотой полотнища, толщиной горизонтальной планки, размеров зазора и порога. Параметры горизонтальной планки вычисляются по ширине двери.
Размеры проемов
При создании перегородок и стенок определить ширину проема можно по стандарту, где указаны параметры изделий с рамой и фурнитурой. При этом ширина полотнища складывается с двойным показателем рамы и двусторонним зазором. Как правило, он равен 1,5 см. К примеру, 90,0+3,0*2+1,5*2=99,0 см.
Также подсчитывают высоту проема: без порожка она будет равна 200+3+1,5+0,5=205 (0,5 – это расстояние между полотнищем и полом для воздухообмена, может увеличиваться до 1 см, а для дома со сжиженным газом – до 1,5-2 см). При наличии порожка высота проема определяется сложением величины проема и параметров полотна, ширины монтажного шва и коробки.
Рис. 5. Измерение проемов
Чем полотно толще, тем лучше?
Толстые полотна хорошо подчеркивают дизайн гостиной, выполненной в стиле барокко, ренессанс или ампир, а сдвижные перегородки и тонкие ширмы дополнят проемы гардеробных и кладовок. С увеличением толщины двери возрастает ее масса, что повышает требования к навесной фурнитуре. Может потребоваться установка добавочных петель, что увеличит стоимость конструкции. Поэтому полотно следует выбирать по массивности и другим характеристикам согласно целесообразности, оптимальности.
На рынке имеется много изделий с толщиной створок 30-40 см. Но в ассортименте есть более тонкие раздвижные перегородки из МДФ (около 2 см). Недавно стали популярными конструкции из каленого стекла толщиной от 8 мм.
Это интересно: Межкомнатная дверь своими руками в домашних условиях — объясняем развернуто
Правильная подборка входной металлической двери
Входная металлическая дверь, прежде всего, выполняет главную функцию — предотвращение несанкционированного доступа в помещение. Поэтому классическая входная дверь должна быть надёжной, но помимо этого, она должна сочетать в себе изящество и красоту.
Современную входную дверь необходимо подбирать, исходя из двух важных критериев — размеров и качества. На самом деле, даже соблюдая эти правила, можно столкнуться с множеством трудностей. Ведь даже наличие ГОСТа на дверное полотно и коробку не может гарантировать вам надёжности. Поскольку, отсутствуют общие жёсткие нормативы для всех типов дверей. А именно — металлические входные двери не подлежат обязательной сертификации, что может привести к приобретению некачественной конструкции, а, как следствие, ненадёжность помещения и малый срок службы. Однако есть определённые стандарты, хотя не все производители опираются на них.
Но, к примеру, офисные двери, или для торговых точек и промышленных помещений, очень разнообразны, поэтому нет возможности их систематизировать. Поэтому стандарт как в размере, так и в ГОСТе, в большей степени относится к дверям, устанавливаемым в жилых помещениях. А для других типов помещений размеры определяются индивидуально.
https://youtube.com/watch?v=acL7F0_2u68
Основные правила выбора дверей
Следует знать, что оптимальными параметрами для проемов на входе являются: по высоте 220±20 и ширине 110±20. Уменьшать их нецелесообразно, так как это затруднит процесс обустройства жилья. Например, будет сложно занести в дом крупногабаритные бытовые приборы или мебель. И чрезмерно увеличивать не следует, так как жилое строение станет напоминать здание административное, производственное и тому подобное. Это желательно учитывать еще на этапе подготовки к строительству, и ориентироваться на стандартные размеры дверных проемов, рекомендуемые ГОСТ. Если отличия существенные, то комплект (рама + полотно) придется заказывать, а это обходится значительно дороже.
Размеры входных металлических и деревянных дверей с коробкой практически ничем не отличаются, если речь не идет о нестандартных решениях.
Толщина полотна ни одним документом (ГОСТ, СНиП или иное) не регламентируется. Выбор зависит от параметров торцевой части стены и короба, если рама и створка приобретаются отдельно. Хотя не стоит забывать о безопасности. В этом плане толщина стали входной двери металлической должна быть не менее 2 мм.
Все модели отличаются исполнением. При выборе изделий для установки на входе в жилой дом или квартиру следует ориентироваться на блочные конструкции с полотном, открывающимся наружу. Если створка распахивается внутрь, ее несложно выбить.
Металлические двери отличаются значительным весом. Крепление полотен массой более 200 кг производится минимум на 3 петли (согласно ГОСТ).
На входе в жилое строение устанавливаются двери трех модификаций.
Одностворчатые
Стандартное решение, но несколько однообразное. Добавить привлекательности несложно дополнительным оформлением проема (к примеру, оригинальными наличниками).
Двустворчатые
Наиболее популярные двери на входе жилого здания. Рабочая «зона» стандартная, но при необходимости проход можно расширить открыванием второй половинки. Как вариант – дверь-полуторка.
Модели с фрамугами
Эта остекленная конструкция совершенно независимая, и монтируется она отдельно, над коробом входной двери. Оптимальный выбор, если требуется повысить освещенность прихожей (холла, вестибюля) без использования эл/приборов.
Размеры короба должны быть несколько меньше габаритов проема. Они подбираются так, чтобы изделие легко помещалось по месту установки с небольшим зазором. По периметру производится заделка всех щелей наиболее приемлемым для собственника способом; герметизация монтажной пеной, укладка утеплителя. Поэтому выбирать входную дверь по размерам один в один с проемом не следует.
Все остальные критерии оценки блочной конструкции – прочность, особенность утепления полотна, надежность подвижных элементов и ряд других – отдельная тема. Перед тем, как посетить мебельный салон, нелишне изучить информацию о том, как отличить качественную продукцию от низкопробной.
Монтажные процедуры
Монтажные работы могут выполняться несколькими способами: путем крепления непосредственно в плоскость стены через специальные отверстия, либо при помощи специальных монтажных железных пластин.
Метод монтажа при помощи пластин более популярен и удобен в применении. Для его осуществления в заранее подготовленный проем вставляется рама. Фиксация выполняется при помощи подкладки клиньев. Процедура выравнивания обязательна и осуществляется со стороны будущего расположения петельных механизмов. После этого производится фиксация заранее подготовленных металлических пластин. Их закрепление производится на поверхности прилегающей стены.
Перед осуществлением крепления производится выставление металлической стойки под замок по уровню. При этом необходимо соблюдение зазора в 2 мм от поверхности рамы. Удерживающие клинья не убираются вплоть до завершающего этапа.
Разновидности железных дверей
В стальных конструкциях дверное полотно крайне редко продается отдельно, обычно коробка идет в комплекте. Поэтому везде и пишутся размеры входных металлических дверей с коробкой.
В советские времена железные двери были уделом складов и специальных учреждений, сейчас они ставятся повсеместно. Такая высокая популярность породила массу новых моделей, в результате помимо размеров железных дверей с коробкой появились классификации по назначению и особенностям конструкции. Вначале разберемся с назначением.
Уличные. Разновидность входных дверей, которые устанавливаются на входе в здание и рассчитаны на непосредственный контакт с улицей. К таким конструкциям предъявляются повышенные требования в плане защищенности от коррозии, а в отапливаемых помещениях еще учитываются теплоизоляционные свойства дверей;
Солидные размеры входной металлической двери с коробкой обуславливают ее большой вес и повышенные требования к прочности стен
Квартирные. Так как многоэтажные дома сооружаются, опираясь на четкие государственные нормативы, все квартиры имеют стандартные размеры входных металлических дверей с коробкой. В этой нише преобладают одностворчатые двери, хотя в современных новостройках иногда встречаются полуторные конструкции;
В квартирных моделях размер двери с коробкой зачастую соответствует общепринятым стандартам
Офисные. Стальные двери для офиса понятие достаточно размытое, но чаще всего под этим термином подразумеваются квартирные модели с повышенной защищенностью от взлома и усиленной шумоизоляцией. Хотя когда речь идет об улице к вышеупомянутым требованиям добавляется еще устойчивость к коррозии;
В офисном варианте размер стандартной входной двери с коробкой представляет собой нечто среднее между квартирной и уличной моделями
Тамбурные. Одна из разновидностей подъездных дверей призванных обособить жилой блок из нескольких квартир. Как правило, эти конструкции не имеют повышенной защищенности от взлома и редко бывают утепленными;
Тамбурные модели не обладают высоким уровнем защищенности от взлома
Технические двери монтируются как временный вариант или устанавливаются на помещения, не нуждающиеся в защите материальных ценностей
Специальные. Традиционно сюда относят все усиленные конструкции с повышенной защищенностью. Вариантов такой защищенности существует больше десятка, начиная от банальных засовов и заканчивая пуленепробиваемыми дверями со спецзащитой от электромагнитных волн. Здесь металлические двери и размеры коробки выбираются индивидуально, по желанию заказчика.
Визуально размеры двери с коробкой обладающей специальными характеристиками, могут быть аналогичны квартирным моделям, секрет кроется в усиленных запорах и сверхпрочной стали полотна

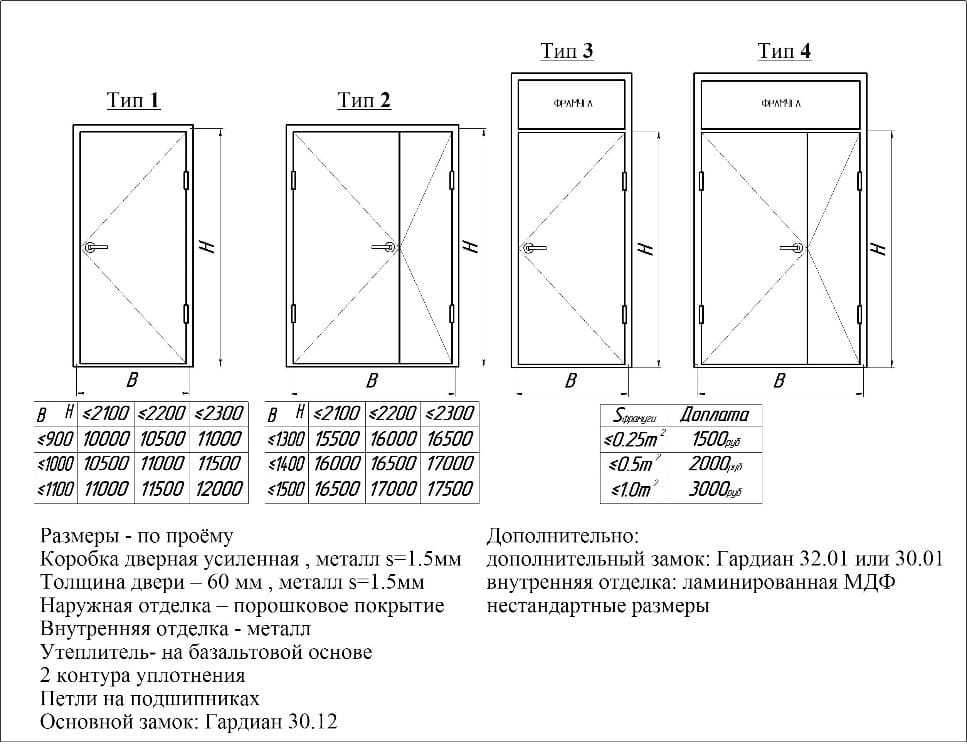

Также размеры входных дверей с коробкой сильно зависят от конструктивных особенностей комплекта, здесь мы имеем 4 варианта:
- Одностворчатые. Такие модели устанавливаются везде, от технических помещений, до сейфовых комнат с усиленной защитой. Нестандартные двери здесь встречаются редко, а согласно стандарту ширина створок колеблется в пределах 60 – 110 см, шире делать нельзя, потому как навесы не выдержат;
- Полуторные. В таких дверях к полноценной створке шириной 80 – 90 см добавляется сегмент шириной от 20, до 60 см. Самый ходовой стандартный размер железной двери с коробкой здесь представлен двумя моделями – это 1280 мм (400+800 мм) и 1480 мм (600+800 мм) стандартная толщина коробки 40 мм (40+40=80 мм);
- Двустворчатые. Здесь в единую коробку заключены 2 одинаковые створки. Размер входной двери с коробкой у двустворчатых моделей колеблется от 1280 мм, до 1880 мм;
- Двери с фрамугой. Конструкция под названием фрамуга представляет собой сегмент, устанавливающийся сверху дверного блока. Фрамуги предназначены для компенсации слишком высоких проемов. При этом фрамуга может устанавливаться на все вышеупомянутые виды дверей.
Особенности конструкции напрямую влияют на размеры стальных дверей с коробкой
https://youtube.com/watch?v=m97nZL9P3N4
Это интересно: Стандартный дверной проем межкомнатной двери размеры: познаем по пунктам
Требования к приведенному сопротивлению теплопередаче входных дверей
В соответствии с требованиями СНиП 23-02 «Тепловая защита зданий» (п. 5.7), приведенное сопротивление теплопередаче Ro , м²×°С/Вт, входных дверей должно быть не менее:
- произведения 0,6× Rreq — для входных дверей, дверей (без тамбура) квартир первых этажей и дверей квартир с неотапливаемыми лестничными клетками,
- произведения 0,8× Rreq — для входных дверей в одноквартирные дома,
- 0,55 м²×°С/Вт — для дверей в квартиры выше первого этажа зданий с отапливаемыми лестничными клетками.
где Rreq — приведенное сопротивление теплопередаче стен, определяемое по формуле 3 СНиП 23-02 «Тепловая защита зданий»:
где n — коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведенный в таблице 6 СНиП 23-02; Δ tn — нормируемый температурный перепад между температурой внутреннего воздуха tint и температурой внутренней поверхности τint ограждающей конструкции, °С, принимаемый по таблице 5 СНиП 23-02; αint — коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м²×°С), принимаемый по таблице 7 СНиП 23-02; tint — расчетная средняя температура внутреннего воздуха здания, °С, принимаемая для расчета ограждающих конструкций группы зданий по поз. 1 таблицы 4 СНиП 23-02 по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 — 22 °С), для группы зданий по поз. 2 таблицы 4 — согласно классификации помещений и минимальных значений оптимальной температуры по ГОСТ 30494 (в интервале 16 — 21 °С), зданий по поз. 3 таблицы 4 — по нормам проектирования соответствующих зданий; text — расчетная температура наружного воздуха в холодный период года, °С, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по СНиП 23-01.
По показателю приведенного сопротивления теплопередаче полотна стальные дверные блоки по ГОСТ 31173 подразделяют на 3 класса (п. 4.2.1):
- — с приведенным сопротивлением теплопередаче 1,0 м²×°С/Вт и более;
- — с приведенным сопротивлением теплопередаче от 0,70 до 0,99 м²×°С/Вт;
- — с приведенным сопротивлением теплопередаче 0,40 — 0,69 м²×°С/Вт.
Стальные дверные блоки с приведенным сопротивлением теплопередаче менее 0,40 м²·°С/Вт классификации по этому показателю не подлежат.
Методы определения сопротивления теплопередаче входных дверей — по ГОСТ 26602.1.
Виды входных дверей
В магазинах представлен широкий ассортимент на любой вкус. Встречаются классические одностворчатые модели. Если проем широкий, то устанавливают полотно, состоящее из двух половинок. Приобретают популярность экземпляры с фрамугой. Размер входной двери зависит от ее вида.
Одностворчатая входная дверь — популярный вариант, который встречается в частном доме. Установка происходит с наименьшими трудозатратами. Выбор таких полотен большой, некоторые модели выпускают с дизайнерскими дополнениями, узорами и аксессуарами в виде камней, витражей, страз. Многие полотна выпущены в размерах, которые соответствуют положениям ГОСТ. Рекомендуемая ширина одностворчатой двери не более 110 см.
Двустворчатая конструкция — вариант, который встречается в частном жилом доме. Хозяин может расширить входной проем, сохранив стандартную высоту.
Такие створки выглядят необычно, но следует учесть, что конструкция занимает большую площадь фасадной стены с обеих сторон. Створки бывают одинаковыми или разными по ширине. Во втором случае используются полуторные («полуторка») конструкции, где одна часть (меньшая по ширине) фиксируется механизмом и остается неподвижной, а вторая выполняет главную функцию.
Дверь с фрамугой — интересный вариант для проемов нестандартного размера. При использовании данной конструкции увеличивается высота дверного блока за счет установления дополнительного элемента над дверным полотном. Вставки делаются из специального стекла (цветного или прозрачного), оформляются дополнительными декоративными деталями, что обеспечивает фасаду эстетичность и современность.
Она имеет разные размеры, а створки могут быть как одинарными, так и двойными. Использование фрамуги визуально расширяет пространство в помещении, делая его более светлым.
