Обозначение дверей на чертежах по госту в разрезе: как выполняется маркировка

Карта взрывозащитной двери | Lostpedia

Карта противовзрывной двери с разборчивым текстом, написанным выше

Карта противовзрывной двери , обнаруженная в «Локдауне», представляет собой карту объектов Инициативы ДХАРМА на Острове, обнаруженном Локком в «Лебеде». Карта и сопровождающие ее аннотации были нарисованы на одной из противовзрывных дверей краской, флуоресцирующей в ультрафиолетовом («черном») свете. Карта была видна лишь ненадолго во время инцидента с блокировкой, а позже была уничтожена в результате взрыва Лебедя.

Создание и история

Полное изображение карты взрывозащитной двери

Стюарт Радзински, член Инициативы ДХАРМА и архитектор станции Лебедь, изначально создал карту.

Карта противовзрывной двери Via Domus с новыми обозначениями

Стиральный порошок DHARMA был по крайней мере одним из веществ, использованных в качестве «краски» на карте. Вероятно, для создания разных цветов использовались другие смеси.

Локк увидел карту противовзрывной двери в первый и единственный раз в эпизоде ​​»Локдаун», будучи запертым под противовзрывной дверью во время инцидента с блокировкой. Включились черные огни, открывая карту.

В полуканонической видеоигре, Via Domus , есть два уровня спектра карты, которые можно увидеть при разном освещении. Первый был таким, каким его видел Локк. Второй спектр карты включает в себя больше географических местоположений и обозначений. («Сорок два»)

Обзор

На карте противовзрывной двери имеется множество рукописных пометок. Существовало по крайней мере два типа нотаций: печатные заметки на английском языке, информированные и фактические; и более умозрительные философские размышления на латыни, написанные курсивом. Скорее всего, это комбинация информации и догадок со стороны ее создателей, карта выглядит не совсем точной.

Местоположение и география

Основная статья: Карта противовзрывной двери география

Письменные обозначения

Станции

На скрытой карте показано расположение шести зачеркнутых станций. Все станции, кажется, указывают на центр острова, обозначенный на карте большим вопросительным знаком. Четыре станции появляются с названиями и логотипами: Стрела, Посох, Пламя и Лебедь. Центральное место, обозначенное вопросительным знаком в центре карты, позже было идентифицировано как Жемчужина. («?») Перечеркнутая станция «C1», помеченная первоначальным создателем карты Радзинским как неизвестная, была Орхидеей, однако Радзинский не знал о назначении станции.

Энциклопедия LOST отмечает, что «C3» на карте противовзрывной двери — это местонахождение невидимой и/или не построенной метеорологической станции, которая, согласно карте, находится на большой высоте.

Другие постройки

Ряд других построек появляется по периферии карты, помеченной «CV». Они нумеруются последовательно против часовой стрелки от одного до четырех. Позже в головоломках выяснилось, что «CV» означает «Cerberus Vent».

На карте также есть примечание около четырех часов со ссылкой на «Известное место последнего упокоения Магнуса Хансо/Блэк Рок».

Обозначения

Основная статья: Обозначения на карте противовзрывной двери

Примечания написаны несколькими шрифтами, что предполагает наличие нескольких участников. Заметки можно разделить на четыре основные категории: комментарии на английском языке, комментарии на латыни, математические уравнения и метки (Лебедь, Пламя, CVIII и т. д.). Латинские фразы кажутся скорее беглым комментарием. Напротив, большинство обозначений, написанных на английском языке, относятся к различным станциям, ссылкам на инциденты, возможные отключения, систему «Цербер», периодический сброс снабжения и сеть ДхармаТел.

Ссылки на станции

Аннотации, относящиеся к зоологической станции и экспериментам, проводимым на Урсус Маритимус — явная ссылка на гидру. («Повесть о двух городах»)

Подобная заметка о наземном исследовании флоры острова, скорее всего, относится к Орхидее. («Нет места лучше дома, часть 2»)

Некоторые примечания намекают на то, что могут существовать дополнительные пока невидимые объекты ДХАРМЫ. Есть два упоминания о месте в горах, посвященном метеорологическим исследованиям, а в другом упоминается станция прослушивания, посвященная анализу связи и криптографическим исследованиям.

Согласно подкасту от 10 марта, Tempest упоминается на карте взрывозащитной двери. Хотя это и не указано явно, станция, вероятно, упоминается в обозначении, относящемся к «возможному производственному объекту с оборудованием легкой промышленности».

Увеличенный крупный план даты

Как научиться читать чертежи в строительстве

Технические эскизы в строительстве и архитектуре, как правило, состоят из нескольких листов. Каждый из них отражает отдельную часть проекта объекта.

1. ГП — генеральный план строящегося объекта.
2. АР — архитектурные решения.
3. КМ — конструкции металлические.
4. КЖ — конструкции железобетонные.
5. НВК — наружные сети водоснабжения и канализации.
6. ОВ — планы отопления и вентиляции.
7. ВК — водоснабжение и канализация внутри объекта.
8. ТС – система теплоснабжения.
9. ЭН — наружное электроосвещение.
10. ЭС — электроснабжение и кабельные сети внутри площадки.
11. СС — система связи.

Многие элементы строительных чертежей эксклюзивны и специфичны, в других видах чертежей (например, машиностроительных) они не встречаются.

Поскольку в строящемся объекте необходимо учесть множество различных элементов, неопытному взгляду строительный чертеж может показаться слишком сложным.

Чтобы не запутаться в строительном чертеже, стоит соблюдать определенный порядок действий.

Ознакомиться с масштабом чертежа. По общему правилу, большинство технических эскизов составляют в размере 1:50 или 1:100, но бывают и исключения.
Изучить основные обозначения и аббревиатуры, которые используют в строительных чертежах

В архитектурных и строительных схемах масштаб меньше, чем в машиностроительных, так что дополнительных обозначений намного больше.
Обращать внимание на выносные элементы. Инженеры зданий очень часто прибегают к ним.

Необходимо учитывать, что все планы зданий — это горизонтальные разрезы на уровне окон и дверей. Высотные отметки от уровня земли обозначают за пределами контуров технического эскиза.

Сложные размеры на чертежах

Во многих случаях простой (поперечный или продольный, вертикальный или горизонтальный) разрез не дает полной информации, и тогда используются сложные разрезы, такие как:

• ступенчатый разрез, то есть разрез, образованный несколькими параллельными плоскостями;
• ломаный разрез, то есть разрез, образованный пересекающимися секущими плоскостями, например, разрез с поворотом на 90 градусов;
• наклонный разрез, то есть разрез, образованный плоскостью, идущей под углом;
• вынесенный разрез или вынесенное сечение, то есть сечение, расположенное вне контура детали;
• половинчатый разрез, если показана только половина детали, а вторая ей симметрична. Если второй элемент несимметричный, то его необходимо наносить полностью. Допускается объединять на одном изображении вид и разрез у симметричных фигур, при этом обычно они разделяются штрихпунктирной линией, но при совпадении какой либо линии с осью проекции используется волнистая линия.

Любой разрез должен содержать информацию о фрагментах детали, попадающих в сечение. Если на чертеже недостаточно места, то пользуются выносной линией, чтобы указать шероховатость, количество отверстий и их расположение или сделать необходимую отметку.

Рисунок 3. Сложные разрезы

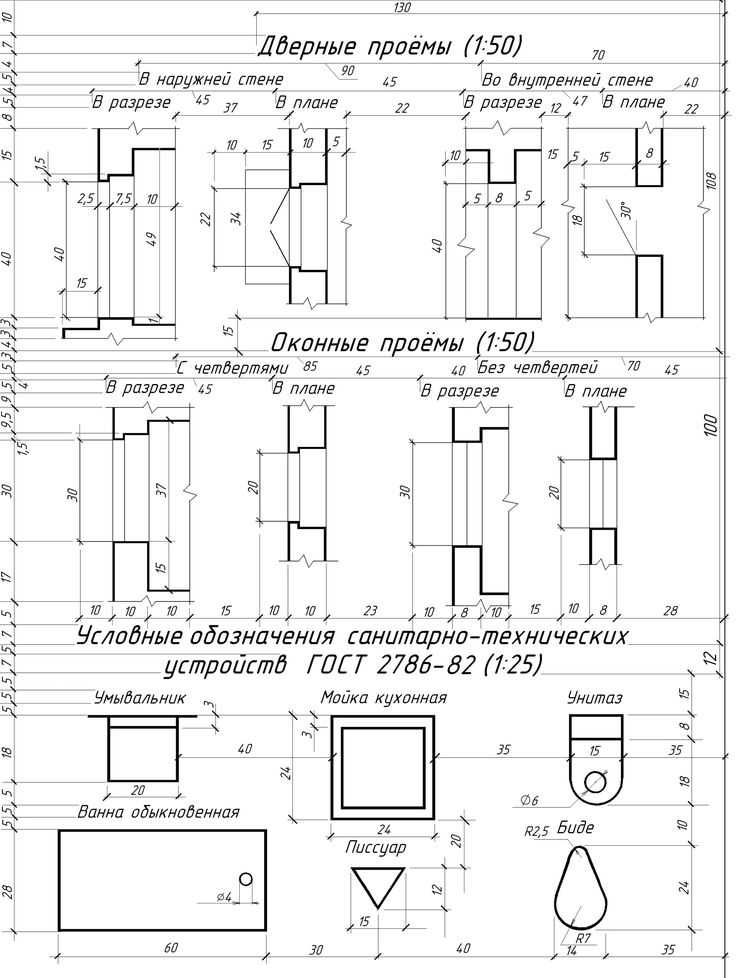

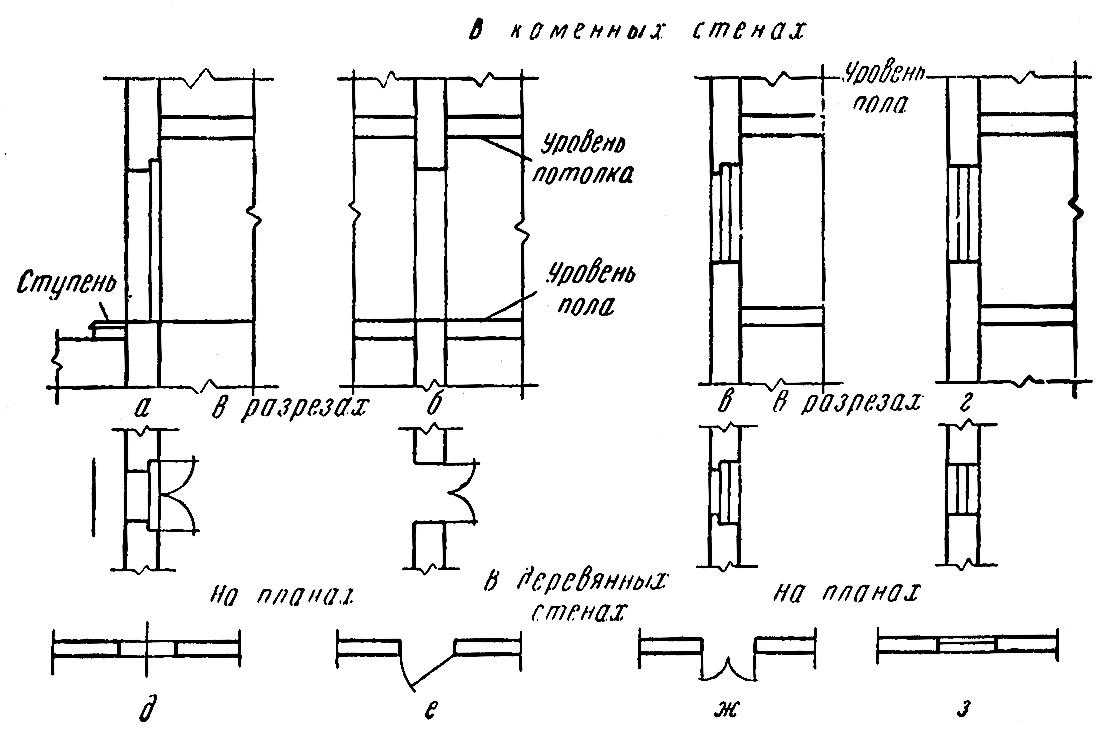

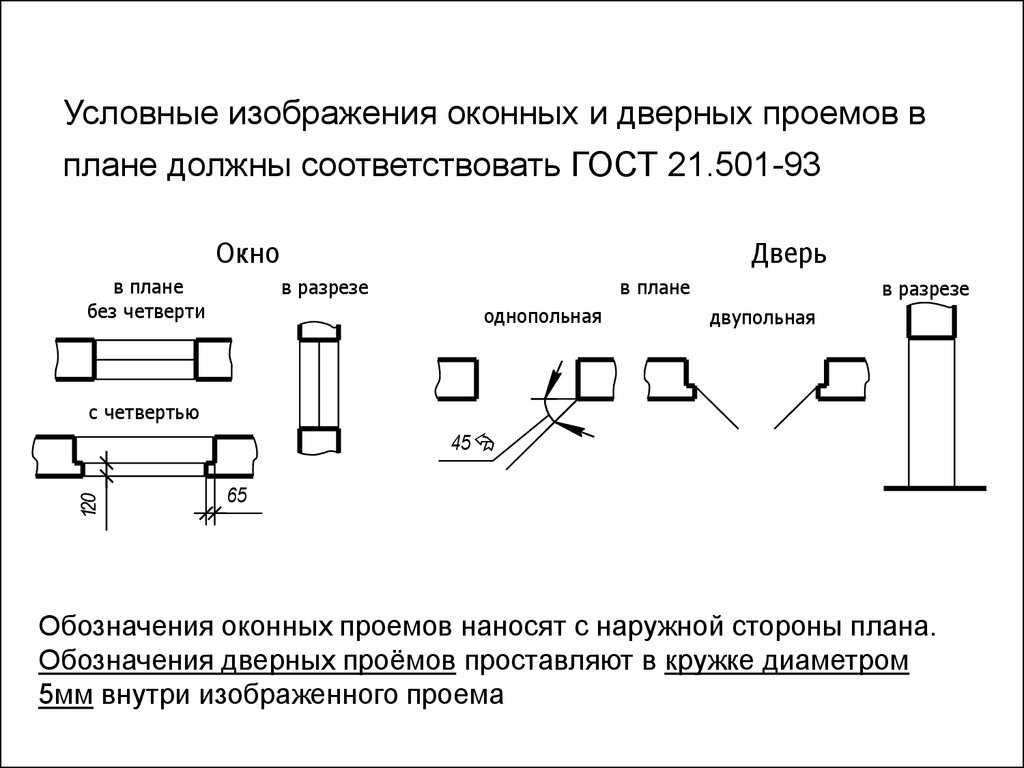

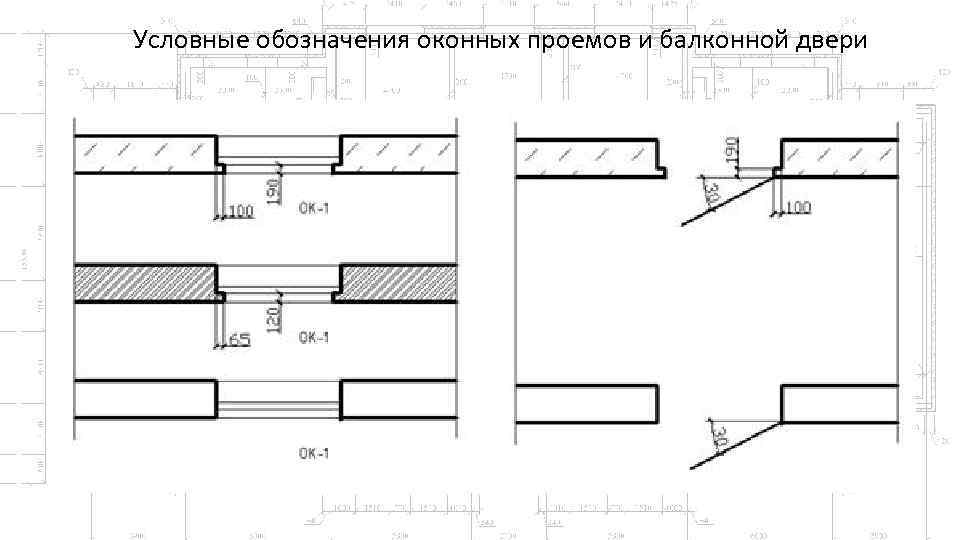

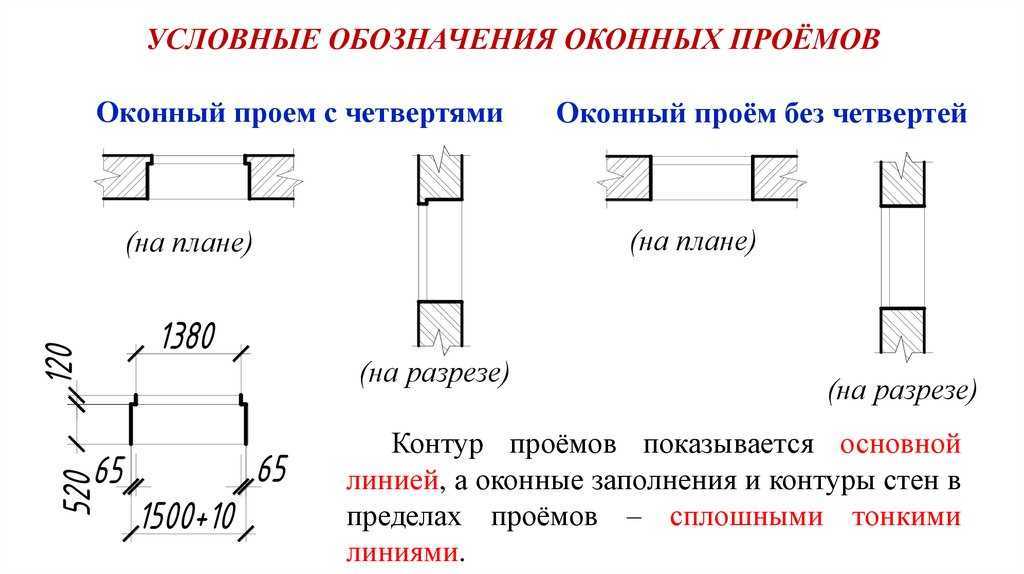

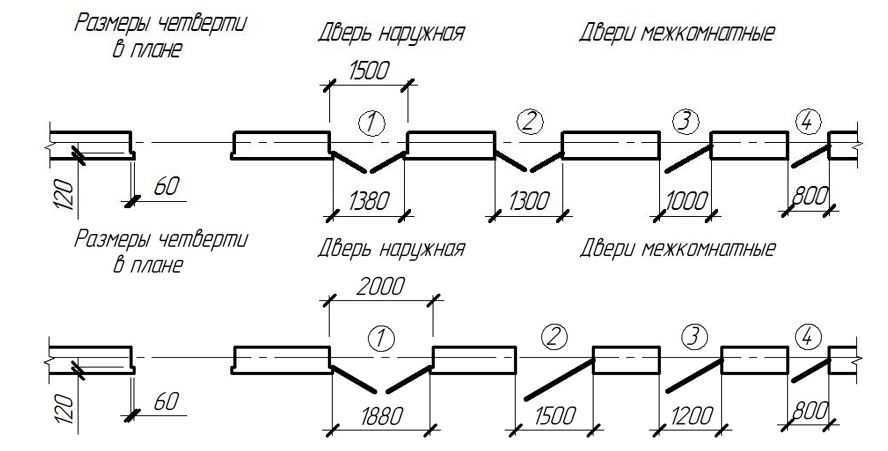

Условное обозначение дверей и ворот на чертежах

Указание дверей и ворот на чертежах, используемых в строительстве, должно осуществляться по ГОСТ 21.201-2011. В соответствии с этим документом, необходимо использовать специальные графические изображения.

На тех чертежах, которые выполнены в масштабе и более мелких, дверные полотна и направление их открывания не показывается. Если масштаб изображаемых дверей и ворот составляет и более, то при изображении на строительных чертежах необходимо указывать такие элементы, как четверти, пороги и т.п.

Двери

Одними из наиболее распространенных элементов зданий и сооружений являются двери. Они могут иметь самую различную конструкцию, однако наиболее распространенными являются:

• Однопольные
• Двупольные
• Распашные
• Откатные

По материалу изготовления они классифицируются на:

• Деревянные
• Металлические
• Стеклянные

Для монтажа дверей в дверных проемах устанавливаются коробки.

ДСП

Коробки металлических дверей и обвязка их полотен изготавливается из стальных оцинкованных холодногнутых профилей, которые впоследствии окрашиваются для придания конструкции эстетичного внешнего вида и защиты от коррозии. Дверное полотно металлических дверей имеет в своем составе один или два стальных листа, каркас и ребра жесткости.

Элементами конструкции полотен стеклянных дверей являются обвязка, выполненная из алюминиевого или стального профиля, и полотно, изготовленное из так называемого «сталинита» (то есть закаленного стекла, отличающегося повышенной прочностью).

Согласно действующим нормам и стандартам, все входные двери в здания и квартиры должны открываться наружу, то есть по направлению движения на улицу. Это необходимо для того, чтобы облегчить эвакуацию людей из зданий при наступлении различных чрезвычайных происшествий (например, пожаров).

Для крепления дверных коробок в проемах используются обработанные антисептиками деревянные пробки. Они устанавливаются непосредственно в железобетонные панели на стадии изготовлении этих конструкций. Если двери наружные, то они устанавливаются вместе с порогами, а если внутренние – то без них.

Чтобы на дверные коробки навесить дверные полотна, используются петли. Если дверь открыта настежь, то с петель ее очень легко и просто демонтировать. Для того чтобы избежать того, чтобы двери находились в открытом состоянии или же хлопали, используют специальные устройства, которые называются «дипломат». Они служат для того, чтобы держать дверь в закрытом состоянии, а если они открывается, то плавно, без ударов, в него возвращать. Кроме того, двери оснащаются врезными замками, защелками и ручками. Входные двери зачастую оборудуются кодовыми замками.

Ворота

Ворота представляют собой такие строительные функциональные конструкции, которые служат для того, чтобы с их помощью ограничивать доступ на ту или иную территорию.

Они могут играть как строго утилитарную, так и декоративную роль. В последнем случае они часто не имеют створок и представляют собой просто арку. Если ворота предназначаются для проезда транспорта, то при их разработке и производстве учитываются его габариты.

По своей конструкции ворота бывают распашными, поворотными, раздвижными, откатными, подъемно-поворотными и подъемными. Самыми простыми по конструкции и наиболее распространенными являются распашные и раздвижные ворота. Существуют также и качающиеся ворота, в которых полотна изготавливаются из листов резины или эластичного прозрачного пластика. Они чаще всего устанавливаются в производственных зданиях и позволяют существенно сократить теплопотери.

Чтение чертежей — правила для начинающих

Определение

Чертеж — это графическое изображение линиями на плоскости объекта (с указанием его размеров), необходимых для того, чтобы его изготовить, собрать, установить, построить, проконтролировать и т. д.

Принципы начертания планов и схем неизменны и в традиционном формате (на бумаге), и в цифровом — в специализированных программах. Поэтому для чтения любых чертежей необходимо знать основы конструкторской документации.

Определение

Чтение чертежа — это умение определить по техническому эскизу название изделия, масштаб изображения, размеры и форму, а также материалы, из которых оно изготовлено.

Осторожно! Если преподаватель обнаружит плагиат в работе, не избежать крупных проблем (вплоть до отчисления). Если нет возможности написать самому, закажите тут

Видов чертежей существует множество. В основном они делятся по признакам:

• сборочные;
• гидро-, пневмо- и электромонтажные;
• чертежи деталей;
• план-схемы;
• теоретические;
• фоточертежи;
• монтажные;
• спецификации;
• аксонометрические и т. д.

Выделяют 5 основных назначений чертежей:

1. Продемонстрировать общий вид объекта.
2. Показать объект в разрезе или в сечении.
3. Выделить внутреннее строение детали, узла и т. д.
4. Отразить способы крепления объекта.
5. Изобразить проекции детали.

В основном возможность прочитать технический эскиз зависит от того, оформлен ли он согласно общепринятым стандартам. Все технические рисунки изготавливают согласно правилам государственных стандартов (ГОСТ) и Единой системы конструкторской документации (ЕСКД).

В грамотно составленных чертежах содержится большой объем информации об изделии. Помимо неправильного оформления, помешать прочитать чертеж могут:

• недостаточное знание системы условных обозначений;
• отсутствие навыков и опыта работы чтения специфичной документации;
• отказ от знакомства с содержанием основной надписи.

Порядок чтения чертежей для новичков

Основной смысл чтения чертежа заключается в том, чтобы по плоским изображениям представить объемную форму предмета и определить его размер. Существует рекомендованная последовательность чтения чертежей, к которой прибегают и новички, и профессионалы: инженеры, строители, архитекторы, сборщики деталей и др. Она делает процесс чтения технического эскиза несложным.

1. Прочитать основную надпись чертежа. Это позволяет узнать название детали, предполагаемые материалы для изготовления, масштаб изображения и другие важные сведения.
2. Определить, какие виды деталей представлены на чертеже и какой из них является главным.
3. Рассмотреть виды деталей во взаимосвязи и определить форму детали в подробностях. Чтобы это было проще, необходимо проанализировать изображения на чертеже. Чертеж позволяет представить геометрическую форму каждой части детали и мысленно объединить их в единое целое.
4. Определить по чертежу размер предмета и его составных элементов.

Пример чертежа с пояснениями

Рассмотрим чертеж детали.

В первую очередь необходимо обратиться к главной надписи на чертеже — она расположена в рамке в правом нижнем углу чертежа. Согласно ей, на данном чертеже изображены резьбовые соединения, а именно скрепление болтом. Также в главной надписи указан код документа, индекс изделия и масштаб чертежа. Масштаб равен 1:1 — значит, изображение выполнено в натуральную величину.

Как обозначается разрез на чертеже

Разрез, как и любой другой вид на чертеже, изображают согласно методу прямоугольного проецирования. Построение чертежа ведется исходя их позиции наблюдателя, предмет располагается между наблюдателем и плоскостью проекции.

Изображения на плоскости в зависимости от их наполнения делятся на:

• сечения;
• виды;
• разрезы.

Правила инженерной графики предполагают, что масштаб изображения соответствует масштабу выполнения документа, оформление всех чертежей должно быть в одном стиле. Простыми называются разрезы, выполненные с помощью одной секущей плоскости, а сложные разрезы формируются двумя и более плоскостями. Изображение на чертеже должно полностью соответствовать другим видам детали или объекта.

Симметричные части изображают, используя условные обозначения, при этом отрисовывается половина детали и ось симметрии, половинчатый разрез занимает меньше места на чертеже. Размеры наносят на вычерченную часть детали. Условный знак, показывающий границу проекции, – это ось симметрии. Выполнение половинчатого разреза удобно для продольных деталей и элементов.

Рисунок 1. Разрез на чертеже

The Alexandrian » Улучшенные карты подземелий. Часть 1. Открытие дверей

За последние 30 лет или около того нет никаких сомнений в том, что карты подземелий стали красивее . Например, вот часть карты из A1 Рабские ямы Подгорода (опубликована в 1980 году):

0379 Keep on the Shadowfell :

Причудливые текстуры выглядят очень красиво. И они могут рассказать вам немного больше о том, на что вы смотрите. (Например, столы сделаны из дерева.) Но по большей части полезность карты из Keep on the Shadowfell практически не отличается от полезности более простых карт, выпущенных двумя или тремя десятилетиями ранее.

Одним из способов, которым «красиво» можно было бы превратить в функциональную полезность, конечно же, было бы, если бы карты предлагались в формате и размере, при которых их можно было бы легко превратить в боевые карты и отобразить на столе для игроков. ценить и общаться.

Но если оставить это в стороне, как еще мы можем повысить полезность наших карт подземелий? Или, другими словами, какую информацию мы могли бы закодировать на наших картах подземелий, чтобы сделать их более полезными?

Начнем с дверей.

ОТКРЫТИЕ ДВЕРЕЙ

Скромная дверь:

Не знаю, как вы, но одна из первых вещей, которые мои игроки хотят знать, когда подходят к закрытой двери: в какую сторону она открывается? Они хотят знать, могут ли они получить доступ к петлям или им нужно будет их разбить.

А открывается влево или вправо? Если люди решат заглянуть в него или захотят прислонить его к ближайшей стене, это станет важным вопросом.

Естественно, можно просто сделать суждение. Но как хорошо было бы закодировать эту информацию на карте? (Если не по какой-либо другой причине, кроме как убедиться, что он открывается так же, когда вернутся персонажи.) Кажется, что это будет довольно легко.

По иронии судьбы, первый модуль, когда-либо опубликованный для D&D, содержал эту информацию на карте. Вот пример из Дворец королевы вампиров , опубликовано Wee Warriors в 1976 году:

(круги обозначают секретные или скрытые двери.)

Итак, это один из вариантов:

качающаяся дуга, чтобы оставить простой открытый угол:

Другой вариант, недавно предложенный Роджером, «Дверь Элвиса»:

Честно говоря, я не большой поклонник Двери Элвиса, во многом потому, что ничего в нем интуитивно не говорит мне «дверь». И даже посмотрев на него какое-то время, я не совсем уверен, что читаю его правильно. Например, когда я смотрю на это на практике (на карте, разработанной Telecanter), я все время пытаюсь прочитать наклон, указывающий на то, что дверь открывается на 9 градусов.0379 толкнул с наклонной стороны (что, я уверен, на самом деле является полной противоположностью тому, что символ должен передавать).

Последний вариант, простая стрелка:

Недостаток этого символа состоит в том, что он указывает только направление двери, а не направление ее открывания.

Условные обозначения на чертежах технологической документации

Все условные обозначения, используемые на чертежах любых видов, установлены государственными стандартами и ЕСКД. Эти стандарты регулируют правила оформления знаков, букв, цифр, линий и пр.

Поскольку чертежи — это специализированная документация, не предназначенная для чтения сторонними людьми, обычно на них не разъясняют значение условных обозначений. Поэтому ознакомиться с ГОСТами для выполнения и распознавания технических схем и эскизов необходимо.

Буквенные условные обозначения отражают значение условной величины: радиус, шаг резьбы и др.

Цифровые условные обозначения выражают значения размеров.

Буквенно-цифровые условные обозначения обычно используют в электрических схемах.

Графические условные обозначения представляют собой базовые элементы технического рисунка. К ним относят, например, материал изделия, структуру детали, конструкцию.

Согласно ГОСТ, на технических схемах в обязательном порядке обозначают:

• комплекты документов типовых и групповых технологических процессов и операций, а также технологические конструкции;
• комплекты документации на технологические процессы, применяемые в среднесерийном, крупносерийном и массовом производствах;
• отдельные виды документов, предназначенные для самостоятельного применения в обработке средствами специальной вычислительной техники: ведомость оснастки, материалов и т. д.

У обозначения комплектов документов существует своя структура и длина кодового обозначения.

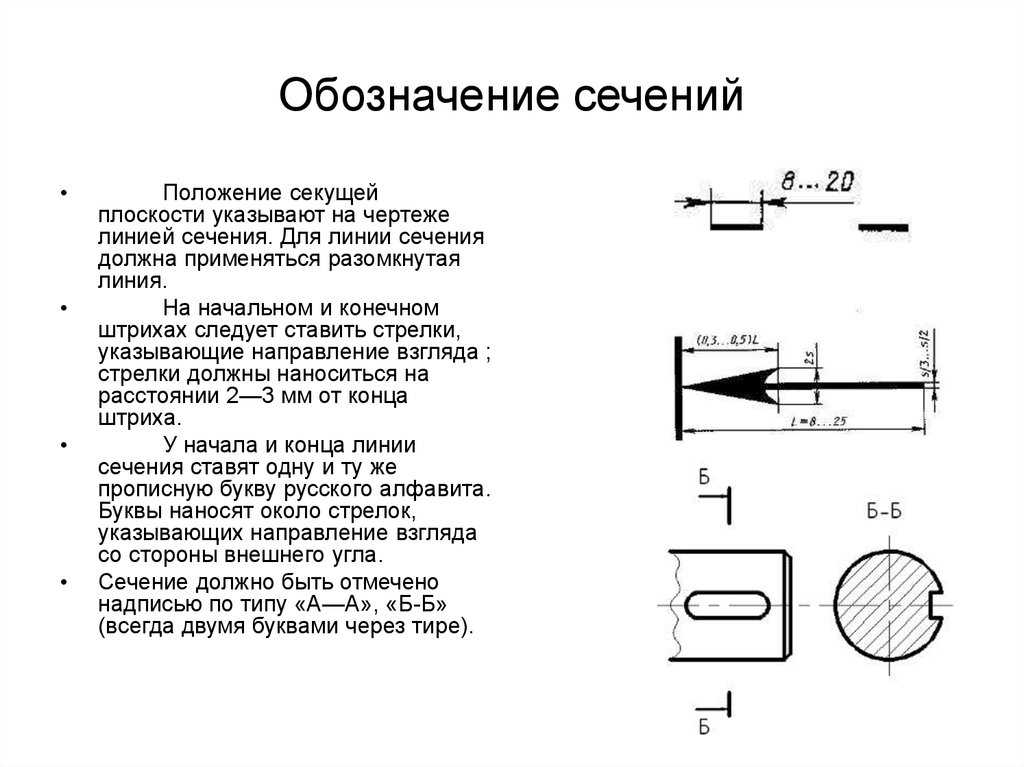

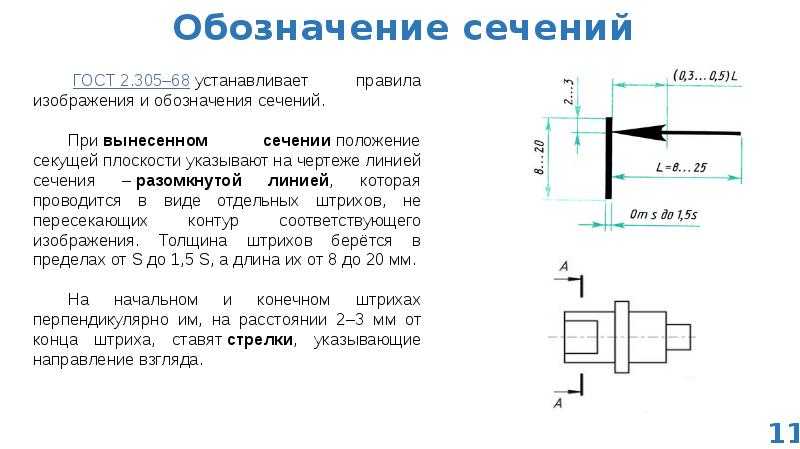

Как показать разрез на чертеже

Чтобы правильно сделать чертеж детали необходимо выполнить на чертеже ее изображение в нескольких проекциях. Инженерная графика подразумевает выполнение чертежей деталей в определенной последовательности:

• первоначально нужно осуществить выбор формата листа (А0, А1, А2, А3, А4) и выполнить компоновку на черновике. Если показать и отобразить все виды на одном листе не удается, то их разносят на разные листы;
• затем нужно построить основные виды, к примеру для здания это будет план и фасад;
• на плане необходимо обозначить место сечения, по которому будет проходить условная плоскость, рассекающая объект на части. Указать разрез с помощью условного обозначения, утолщенной линии, стрелки с указанием направления взгляда и номера сечения;
• разрезы необходимо строить вместо и на месте соответствующего вида, например, фронтальный разрез выполняется вместо вида спереди;
• простой разрез состоит из одной секущей плоскости, он показывается с двух сторон от детали, но иногда такой разрез бывает не показателен, и наиболее целесообразный путь – нарисовать сложный разрез, на нем выделяют все характерные элементы, сечение может быть наклонным;
• построение разреза ведется на основании других проекций, фигура сечения, которая входит в разрез, штрихуется, а те линии, что были невидимыми на плане, в разрезе становятся видимыми.

Применение правил нанесения изображений и пересечений на чертеже позволяет соблюдать принятую во всем мире единую систему отображения. С помощью условных обозначений показывается вся необходимая информация.

В ряде случаев выполняется профильный разрез, согласно определению, так называется вертикальный или горизонтальный разрез, полученный при условном рассечении детали плоскостью, параллельной профильной плоскости проекции. Такой разрез делается для того, чтобы изобразить невидимые части детали и указать их характеристики.

Рисунок 2. Как нанести разрез

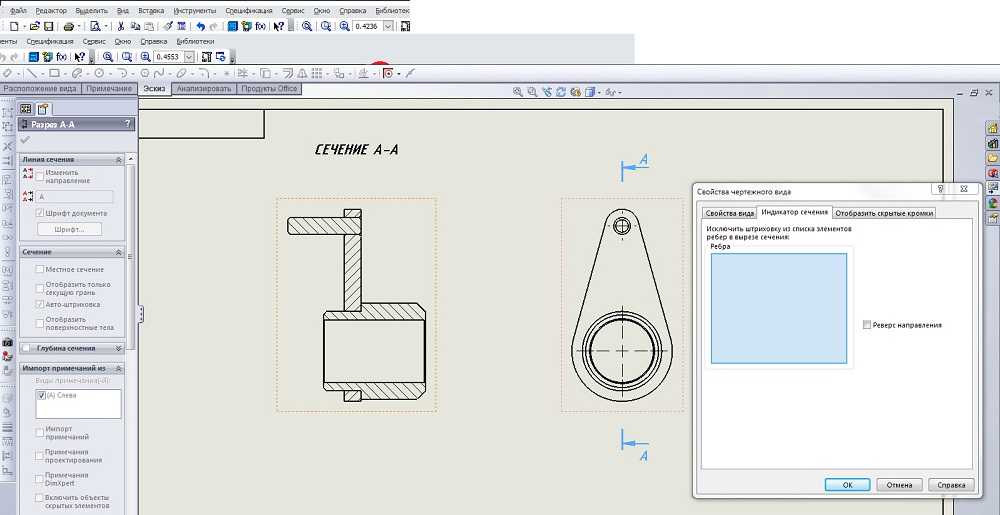

Как сделать разрез на чертеже в Солид Воркс

В программе Solidworks (СолидВоркс) разрез также создается путем разделения вида линией сечения. Для этого сначала нужно активизировать вид из контекстного меню, затем найти команду «Инструменты» в меню, выбрать «Объекты эскиза», затем выбрать «Линия» и «Инструменты эскиза». На модели проводят линию, выделяют ее, нажимают на иконку «Вставка» и выбирают «Создать линию сечения». Направление взгляда в Солид Воркс также легко поменять двойным нажатием. Затем выполняют команду «Вставка”, выбирают «Чертежный вид», затем «Сечение».

Рисунок 8. Как сделать разрез на чертеже в Солид Воркс

Обозначения на чертежах в машиностроении

Обозначения размеров

На чертежах, как правило, не указывают размерность (то есть единицу измерения размера). По умолчанию в машиностроении на технических эскизах все размеры указывают в миллиметрах. На других технических схемах — к примеру, архитектурных, — масштаб и размеры уточняют отдельно в соответствии с ГОСТами.

Чтобы обозначить величину какой-либо детали, используют соответствующие числа (без указания единиц измерения) и линиями со стрелками на концах. Эти линии непрерывны, чтобы не путать их с другими, и параллельны контурам детали. Располагаются они снаружи изображаемого объекта.

Примеры указания размеров представлены на изображении ниже.

Выделяют несколько основных разновидностей размеров:

• линейные отображают длины линий и дуг;
• радиальные показывают, например, диаметры отверстий;
• угловые указываются в градусах и демонстрируют, соответственно, размер угла.

Правильное оформление линейных, радиальных и угловых размеров — на иллюстрации ниже.

Допуски и посадки

Идеальная сборка механизмов практически невозможна из-за возможностей станков и особенностей измерения. В машиностроении выделяют два вида размеров детали: действительный и номинальный.

Определение

Действительный размер детали — это размер с допустимой погрешностью.

В связи с тем, что номинальный и действительный размеры деталей почти всегда различаются, сборка механизмов невозможна без заранее продуманной системы допусков и посадок. Величина этих допусков и посадок определяется допустимой точностью обработки и спецификой планируемого изделия.

Определение

Допуском называют диапазон возможного отклонения действительного размера от номинального.

Определение

Посадка состоит из 2 допусков: допуска на наружной поверхности и допуска на внутренней поверхности. Она определяется величиной зазора или натяга при сборке.

На чертежах помимо номинального размера указывают два параллельных значения, между которыми находится действительный. Есть 3 основных способа указать величину предельных отклонений, т. е. допуска:

• условное обозначение полей допусков;
• указание числовых значений допусков и посадок;
• условное обозначение полей допусков с указанием числовых значений.

Подробнее эти способы рассмотрены на иллюстрации.

Допуски, их форма и расположение на поверхности детали обозначают графическими символами, регламентированными в системе ГОСТов.

Выносные элементы

Иногда масштаба технического эскиза недостаточно для того, чтобы показать подробно размер, форму или строение изделия. Тогда удобнее вынести часть детали в увеличенном виде за пределы основного изображения.

Определение

Выносной элемент — это увеличенное изображение части изделия, которое требует особых пояснений в отношении формы, размеров и других данных.

Правила оформления выносных элементов просты. Часть, которую необходимо вынести, обычно обводят кругом или овалом и подписывают либо римской цифрой, либо кириллической буквой. При этом не используют буквы: Й, О, Х, Ъ, Ы, Ь.

Это же число становится знаменателем фрагмента, а в числителе указывается его масштаб. В тех случаях, когда для обозначения использовали букву, ее записывают спереди, а масштаб указывают в скобках за ней.

В некоторых случаях выносной элемент отображает часть объекта в том же размере, но, например, в другом сечении. К примеру, на машиностроительном чертеже деталь представлена видом, а выносной элемент представлен в разрезе.

Вне зависимости от назначения выносного элемента, на чертежном листе его стараются располагать близко к соответствующему месту на изображении объекта.

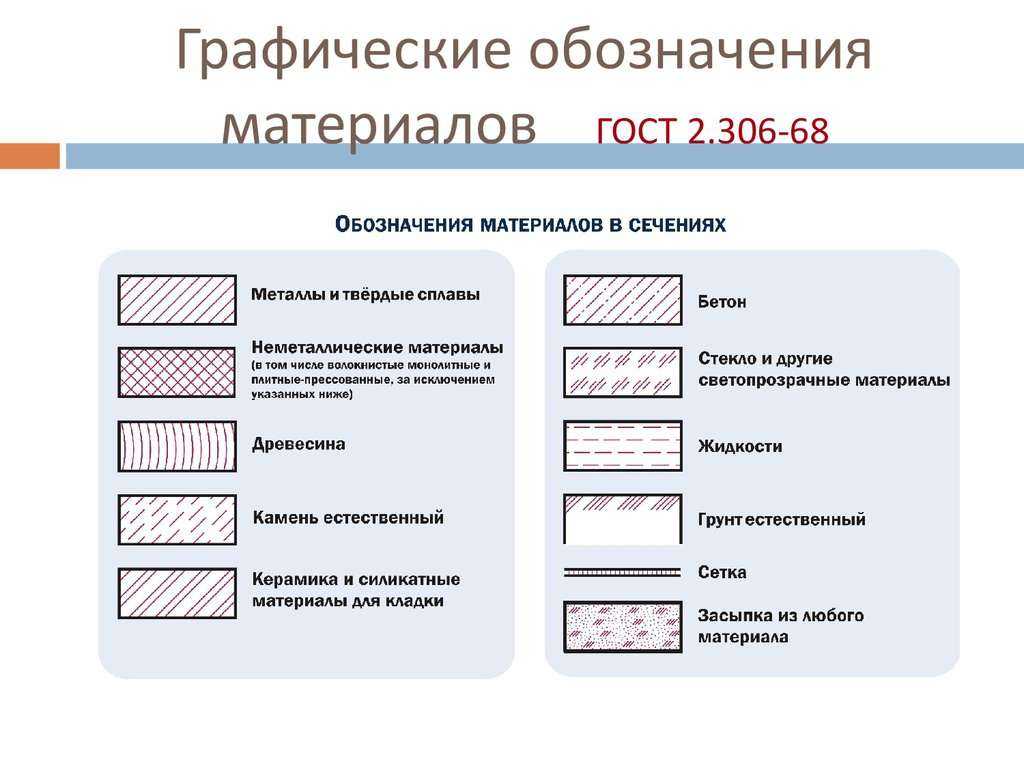

Обозначение материалов в сечениях

Определение

Сечение — это один из способов изображения объекта на техническом эскизе. Он представляет собой изображение фигуры, получившееся после ее условного рассечения. Оно позволяет рассмотреть внутренний вид предмета.

Пример

Например, деталь в разрезе может выглядеть так, как на изображении ниже.

Сечения бывают 2 основных форм.

1. Вынесенные. Отображаются за пределами контура предмета.
2. Наложенные. Отображаются в рамках контура детали.

Во втором случае контур сечения заполняют линиями определенной формы. Виды линий и их значение четко регламентированы в ГОСТах.

Если материал не включен в ГОСТы и, соответственно, не имеет обозначения, можно применить дополнительное обозначение. Но в таком случае обязательно пояснить значение штриховки на чертеже.

Если сечение слишком узкое и длинное, то полностью заштриховать необходимо только контуры отверстий и концы детали. Остальную площадь рекомендуется штриховать небольшими участками в нескольких местах. Пример такой штриховки — на картинке.

Разрезы на чертеже по ГОСТу

Для получения полной информации о детали, элементе или объекте на чертежи наносятся разные виды — вид сверху или план, вид сбоку или фасад, разрез или сечение. Оформление таких изображений, регулируется ГОСТ 2.305-2008 «Единая система конструкторской документации. Изображения – виды, разрезы, сечения», это документ вступил в силу в 2009 году и заменил действовавший ранее ГОСТ 2.305-68. За все годы его действия изменения в документ не вносились.

В целом документ посвящен правилам изображения предметов, и эти правила распространяются на все отрасли промышленности, например, в нем регламентируются размеры букв, линии, выносные стрелки, масштаб, расположение на листе, буквенное и условное обозначение информации. В ГОСТе также обозначаются требования к оформлению разных видов разрезов, например ломаных разрезов или местных разрезов, и приводятся примеры, которые позволяют разобраться с применением правил.

Выполнение всех требований стандарта гарантирует, что изображение будет выполнено верно.
