Устройство и принцип работы цилиндрового дверного замка, как выбрать надежный механизм для входной двери

Классификация секреток для замков

Одной из основных деталей любого замка является личинка с поворотным механизмом, которая обеспечивает блокировку язычка в ригеле и препятствует свободному открыванию двери.

Такой элемент называется секреткой и является уникальным, так как ни одна компания в мире не изготавливает двух идентичных механизмов, применяя сложную систему случайных кодировок. Все секретки, используемые в современных запирающих механизмах, подразделяются на следующие базовые типы:

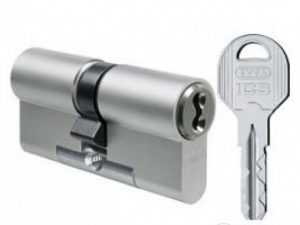

Цилиндровые или роторные секретки. Представляют собой стальной цилиндр с внутренней проточкой, по граням которой устраиваются штифты на миниатюрных пружинах. В положении покоя, все детали находятся на одинаковом расстоянии друг от друга.

При вставленном ключе, каждый из штифтов повторяет форму проточки на бородке, что обеспечивает разблокировку поворотного механизма.

Цилиндровая секретка

Сувальдные замки – более сложные механизмы, состоящие из множества плотно уложенных друг по отношению к другу стальных пластин из высокопрочной, стали. Ключ плоской формы имеет форму бабочки с многоступенчатой проточкой боковых граней.

При установке клича в скважину и его повороте, каждая сувальда приводится в движение, поворачиваясь под определённым углом до тех пор, пока не достигнет нужного положения.

Сувальды

Ригельные замки – в названии механизма уже объясняется принцип их работы – с внутренней стороны, такой замок открывается путём отжатия стержневых блокирующих ригелей-защёлок.

Ключ ригельного замка

С фасадной плоскости двери, пружинный механизм приводится в движение при установке ключа сквозь скважину с пружинными штифтами. Рычажный механизм с зацепами обеспечивает свободу перемещения ригелей, что способствует открыванию двери.

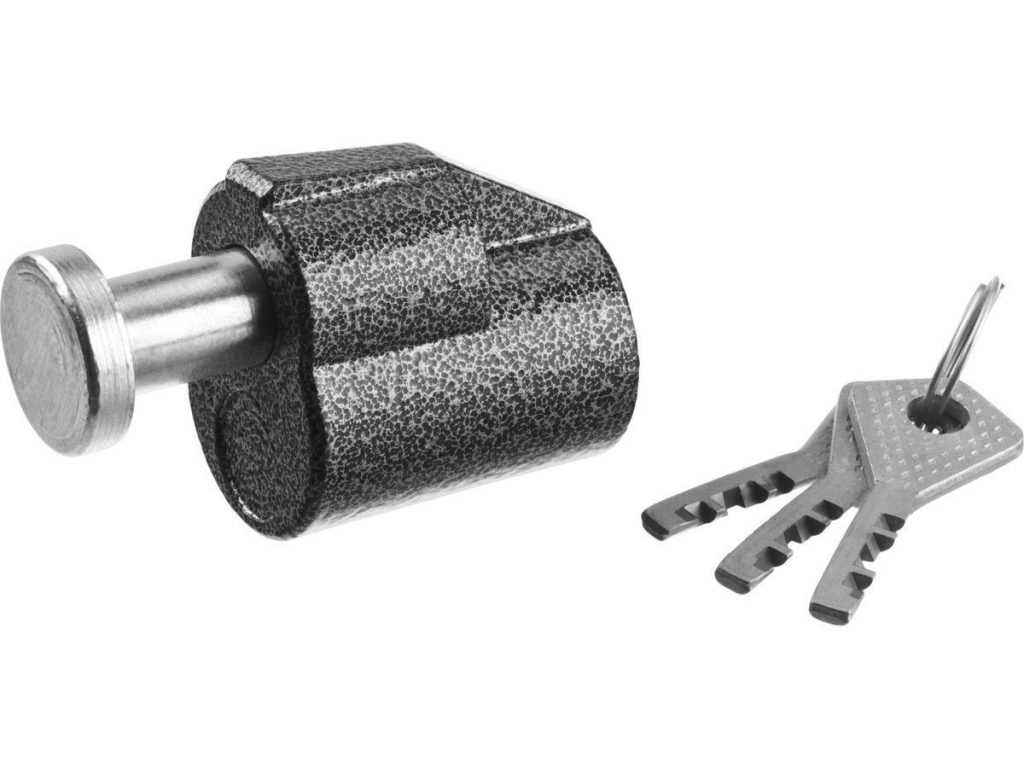

Ригельный замок

Дисковые – менее популярные замки, в основе конструкции которых присутствуют плоские металлические диски. Ключ представляет собой стержневой элемент с несколькими проточками на самом торце.

Ключ дискового замка

При установке ключа в скважину и повороте, каждый диск сдвигается на определённое количество градусов, до достижения кодировочной схемы, которая открывает язычок запирающего устройства.

Дисковый замок

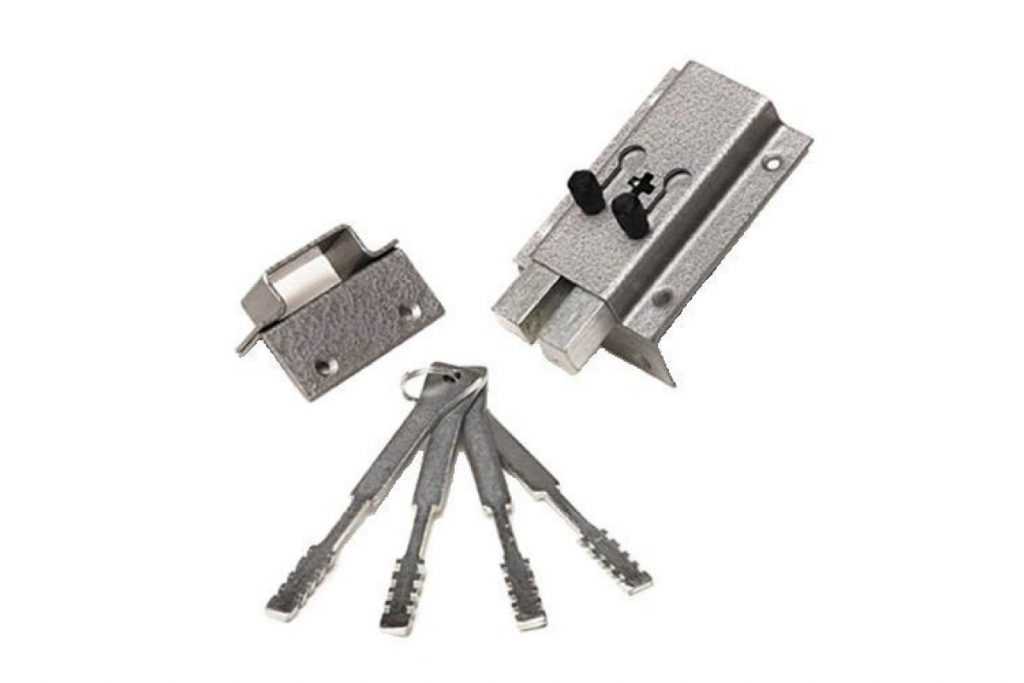

Крестообразные замки – широко применялись в советское время. Их другое название – «гаражные». Ригель отодвигается в теле врезной конструкции при установке в неё ключа с его последующим поворотом. Форма запирающего элемента на срезе представляет собой равносторонний крест.

Такие замки считаются одними из самых небезопасных, так как опытный взломщик может открыть их при помощи обычной отвёртки.

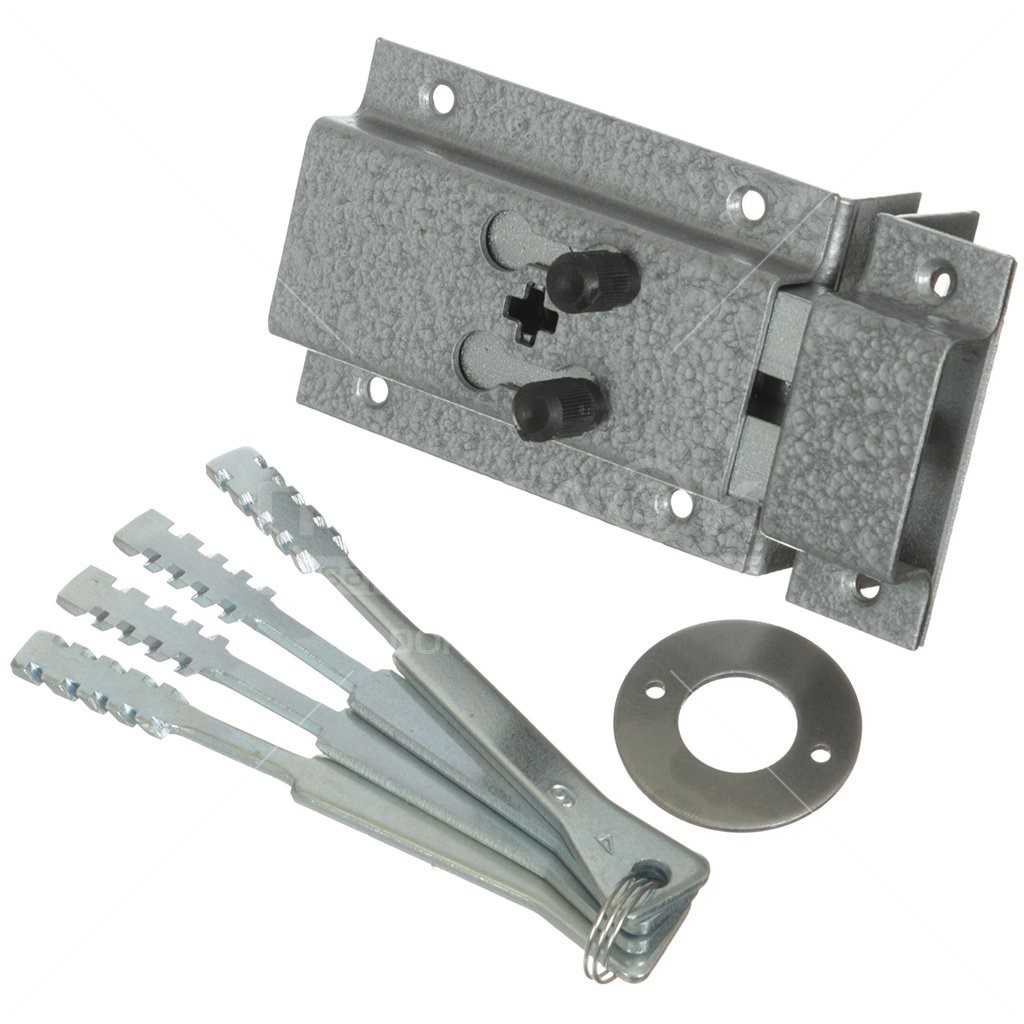

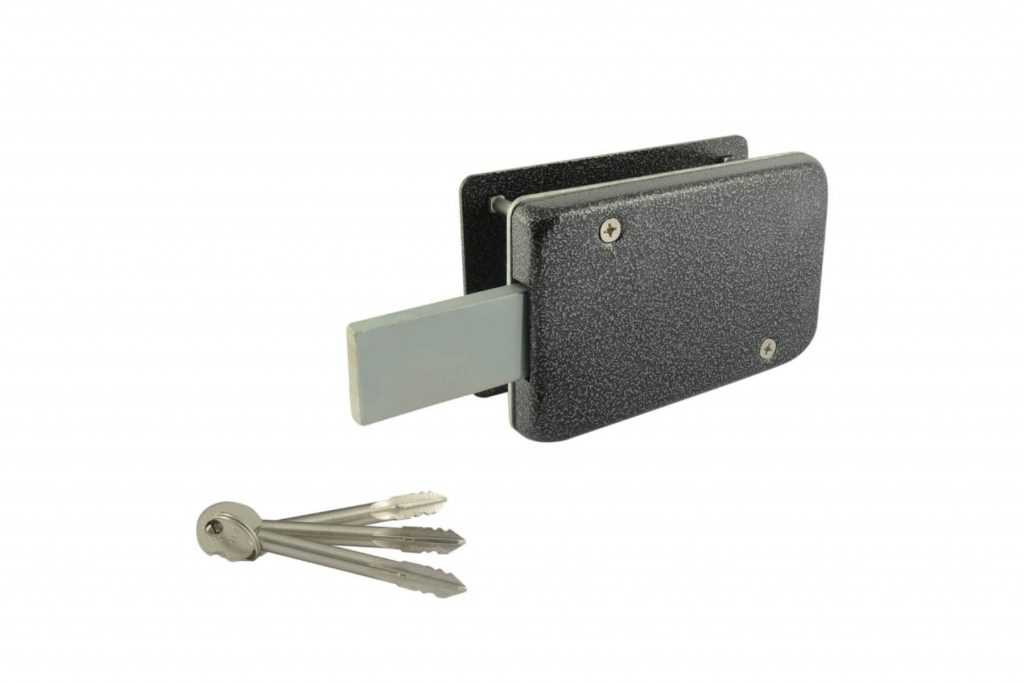

Крестообразный замок

Некоторые современные металлические входные двери из числа повышенной ценовой категории оснащаются сразу несколькими замками, а также комбинированными запирающими устройствами. Такие механизмы одновременно снабжаются двумя личинками, каждая из которых имеет свой ключ.

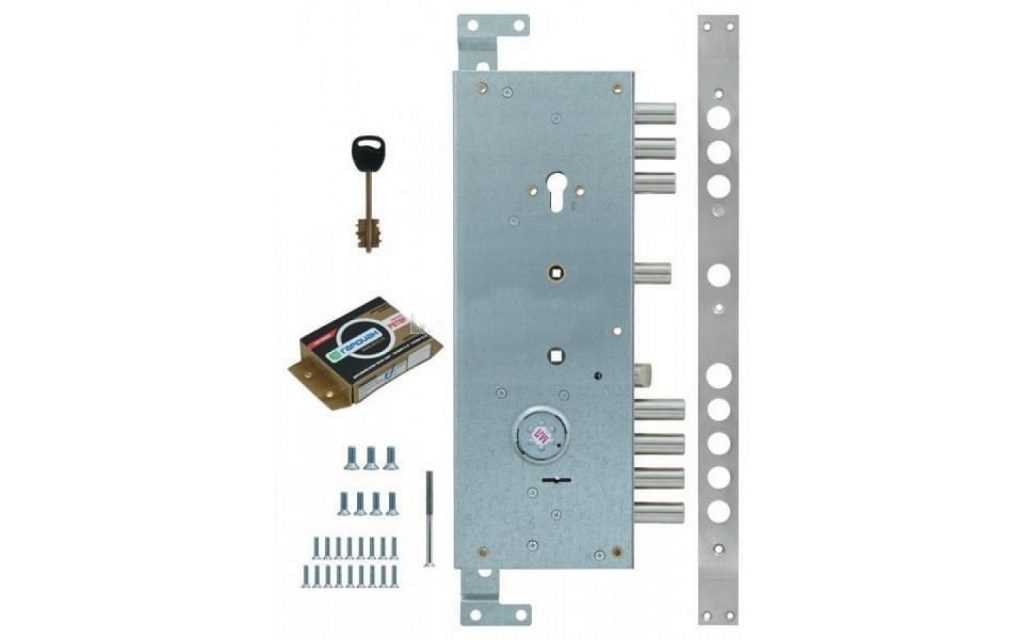

Комбинированный замок

Чаще всего, сувальдный механизм запирает полотно с помощью разнонаправленных ригелей, после чего, второй замок надёжно блокирует отверстие для ключа в конструкции первого механизма. Открыть такие замки без разрушения конструкции или оригинального ключа практически невозможно.

Система замочной конструкции межкомнатной двери

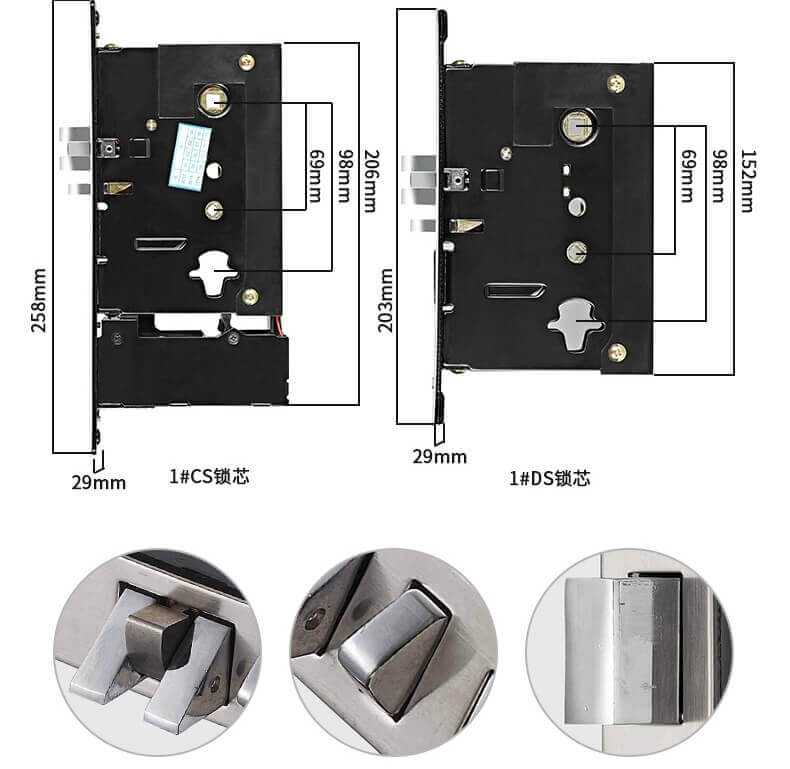

Схема замочной конструкции межкомнатной двери с размерами.

В некоторых случаях требуется закрывать дверь между комнатами, и тогда останавливают свой выбор на особенном встроенном в дверь оригинальном замке. В него входят:

• поворотная пластина;
• затвор;
• пружина;
• рычаг для удержания;
• защелка;
• крышка корпуса.

У людей с годами выработалась привычка, уходя из дома, закрывать его на специальные дверные замки. Когда-то они были очень простыми. В наше время применение компьютерных технологий привело к появлению замков-невидимок. Они отлично справляются с задачей по обеспечению защиты жилья от взлома. Если дверные замки простые и недорогие, то не представляет труда их высверлить и выбить. Спрятанная в двери замочная конструкция действует исключительно от радиочастот особенного брелока.

Из этого можно сделать вывод, что лучшим выходом будет приобретение одного качественного запора. Можно и соединить в одной запорной системе разные виды дверных замков, это усложнит работу взломщикам. Необходимо помнить, что при выборе надо скрупулезно обследовать такую конструкцию на предмет всевозможных изъянов, чтобы она не подвела в нужный момент.

Защита от взлома

Надежность противостояния взлому зависит от класса (I-IV) и характеризуется временем (мин), требующимся для разрушения основных элементов замка:

• Высверливание замка/механизма секретности для I-IV класса: 2; 5; 15; 30 минут.
• Выкручивание содержимого цилиндра, для II-IV класса: 50, 100, 250 Нм.
• Механические нагрузки в виде удара, для II-IV класса: 80, 150, 300 Дж.

Механизм цилиндровый имеет секрет различной сложности, зависящей от количества комбинаций, создаваемых штифтами. Длина запорного штифта одинакова, в отличие от кодовых. Количество комбинаций (N) и сложность определяется числом выемок n и насечек k на рабочей поверхности ключа, итого: N = n k

Типы дверных замков

Дверные замки различаются по типам механизмов, принципу действия и способами установки или монтажа. Конечный результат всех замков один, и за этот результат хозяева квартир и домов готовы заплатить любые деньги, чтобы обезопасить свой кров.

Различают такие виды замков:

• С перекидным механизмом состоит из подвижных элементов. При повороте ключа эти элементы переходят из одного положения в другое. Перемещение ключом этих подвижных деталей способствует обеспечению таких замков высоким уровнем секретности. Снабжение этого типа замков нарезкой обуславливает повышение категории хакинга (взламывания).
• Цилиндровый дисковый бывает двух типов: двусторонний и односторонний. Двусторонняя конструкция замка имеет большее преимущество, поэтому произвести взлом практически невозможно. Ключ данного рода замков имеет сложный тип конструкции. Его рабочая поверхность имеет множество отверстий, лунок и пазов. Такая форма ключа говорит о сложности конструкции механизма самой личинки. Это говорит о том, что такой замок имеет максимальный уровень надежности и защиты.
• Сувальдный имеет форму обычного стандартного запорного устройства. В конструкции имеет мощную внутреннюю часть. Ключ входит в отверстие, где приводным механизмом являются кодовые пластины. Взлом такого устройства осуществляется при помощи подбирания отмычки, но на это нужно время. Если вы живете в отдаленных местах, где злоумышленник может спокойно орудовать по взлому двери, такие замки ставить не рекомендуется. Взломать физически такой замок невозможно.
• Ригельные имеют в конструкции подвижный запорный элемент – ригель. Он способствует затворному действию замка. Такой тип запорного устройства является минимально защищенным от взломов как физических, так и путем подбора ключа или отмычки. Применяется зачастую как дополнительное защитное устройство. Вас также может заинтересовать информация про ступени для лестниц из керамогранита.
• Электронные представляют собой блок управления, привод и ключевину. Это максимально защитное устройство от проникновения в дом. Открытие и закрытие двери с помощью такого замка осуществляется путем ввода комбинации.

• Кодовый имеет схожий принцип работы с электронным, только открывание двери осуществляется механическим способом. Замок имеет специфическую форму и устанавливается в основном в подъездные двери многоэтажных домов.
• Нарезные являются самыми первыми видами запорных устройств. Работает по принципу подбора ключа. Ключ с определенной нарезкой входит в скважину и при повороте его в сторону, действует на пружину или засов, приводя в действие замок. Обладает очень низким уровнем защиты.

По способу монтажа запорные устройства делятся:

1. Врезные. Устанавливаются внутри дверного полотна.
2. Навесные. Это съемный замок, который может применяться для разных дверей.
3. Накладные. Устанавливаются с внутренней стороны помещения непосредственно на полотно двери.

Советуем также ознакомиться с видами материалов для шумоизоляции стен.

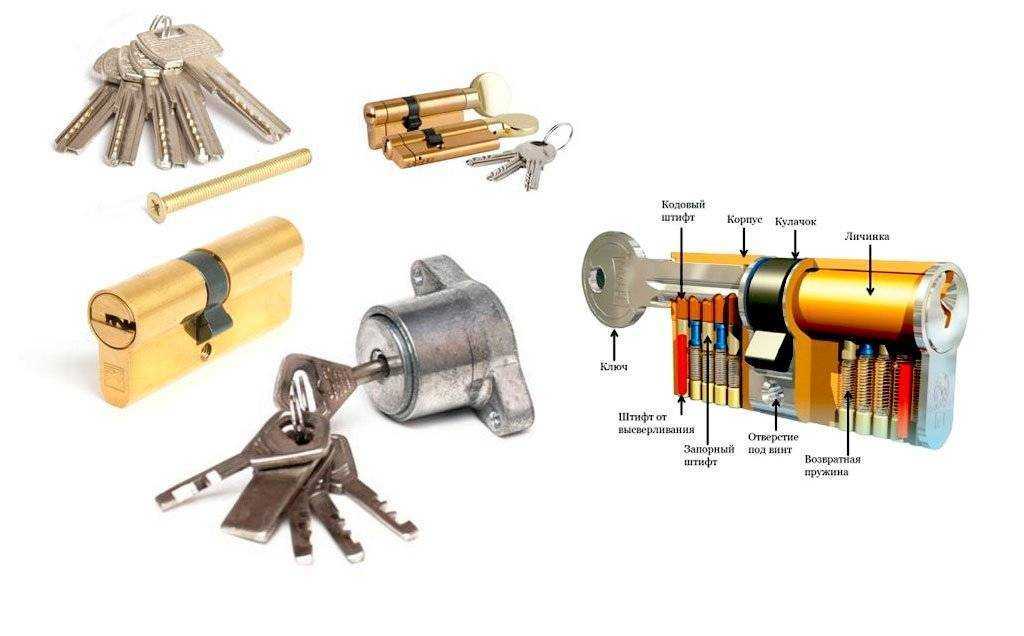

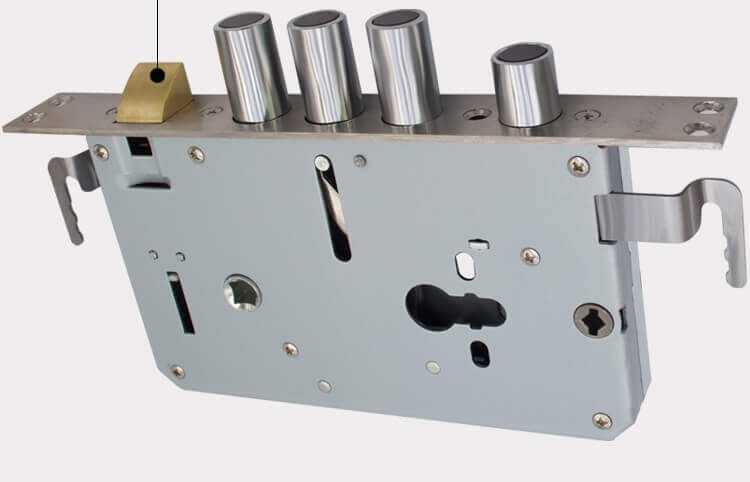

Устройство цилиндрового замка

Цилиндрический замок открывается с помощью небольшого ключа, который с одной стороны имеет зубцы разной формы и размера.

Цилиндрический замок может быть врезным или навесным и иметь следующие составные части:

• верхние и нижние штифты;
• спиральные пружины, приводящие их в действие и возвращающие в исходное состояние после изъятия ключа из личинки.

Механизм цилиндрового запорного устройства вращается, приводя в движение ригель, только тогда, когда штифты располагаются заподлицо с поверхностью личинки. Это достигается, если в ключевой паз вставлен «свой» ключ, который позволяет собрать их в нужном положении. Если в механизм личинки вставить «чужой» ключ, то штифты внутри будут располагаться неправильно, что не даст повернуть его и открыть замок.

Конструкция цилиндрового дверного замка может быть одинарной и сдвоенной. Одинарные механизмы используются у дверных замков, которые можно открыть ключом только снаружи. Сдвоенные предназначены для тех замков, которые управляются ключом с двух сторон.

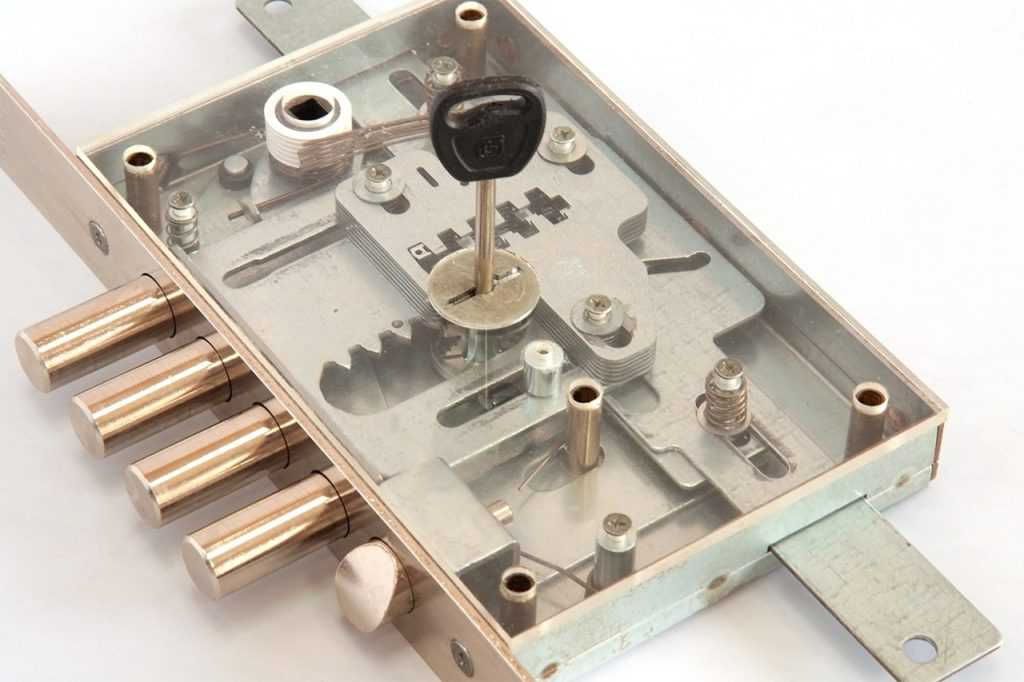

Механизм сувальдного замка

Сувальдный замок считается одним из самых надежных среди всех запорных устройств для входной пластиковой, металлический или деревянной двери. Его секрет состоит в группе пластин или сувальд, которые имеют вырезы различной формы. Каждая из них соответствует выступам и впадинам на ключе, который позволяют собрать пластины нужным образом, и открыть замок.

Надежность сувальдного замка зависит от количества сувальд. Каждый отдельный вариант размещения различных по контуру сувальдных пластин называется серией. Увеличивая число сувальд с разным расположением выступов и впадин, можно увеличить количество серий. Для замка с тремя пластинами оно составляет 6. Для четырехсувальдных замков набор пластин дает соответственно 24 различных серии. В замках, которые имеют два ряда сувальд количество серий доходит до 150. Для их открытия используются двухбородочные ключи.

Принцип действия сувальдного замка похож на цилиндрический, только роль штифтов в нем выполняют стальные пластины. Для повышения защиты, чтобы было сложнее собрать пластины и затруднить открытие замка случайным ключом, вырезы сувальд делают различных размеров, а сами пластины разной толщины.

Бессувальдный замок

Строение бессувальдного замка характеризуется только одной пластиной, поэтому этот замок считается самым ненадежным. Поэтому специалисты рекомендуют устанавливать его на внутренние двери.

https://youtube.com/watch?v=u%2520

Схема кодового замка представляет собой ригель, который приводится в действие при нажатии требуемой комбинации цифр в случае механического принципа действия устройства. Для электронных замков нужно ввести секретную комбинацию или воспользоваться магнитным ключом.

Электронные устройства более надежны, чем механические, и широко применяются на входных дверях в офисы, здания и жилые многоквартирные дома.

О «личинке»

Это слово очень часто можно встретить при упоминании замков. Им называют тот самый цилиндровый механизм, о котором идет речь (из-за формы и внешнего исполнения).

Цилиндровый механизм– это наиболее важная часть всего механизма, поскольку именно она отвечает за верную комбинацию, позволяющую запирать и отпирать засов. Если вы встретите слово «сердечник», то не пугайтесь – в данном случае речь идет о синониме личинки и оба они обозначают одно и то же.

Замена механизма

Изначально производители подобных замков использовали разные конструкции, что приводило к несовместимости деталей. Впоследствии от этого было решено отказаться, и если у вас сломался цилиндр, то вы можете заменить его на модель от любого бренда и страны-производителя. Данные компоненты взаимозаменяемы.

Замена

Ну наконец-то, вылезла, проклятая! Теперь, какую личинку в замок нужно купить, чтобы подошла и была надежнее прежней? С размерами по торцу просто: берем с собой в магазин дверную накладку с окном под личинку. Если замок с личинкой на осевом креплении, нужно будет еще снять размеры ламели, чтобы достала до поводка ригеля и вошла в него.

На что обращать внимание при покупке новой личинки замка

Для замков с боковым креплением большее значение имеет асимметрия крепежного отверстия, поз. 1 на рис. Стандартные установочные размеры личинки замка для стальной двери даны на поз. 2, но могут быть и другие. И последнее – тип привода ригеля: кулачковый или шестеренчатый, поз. 3. Конфигурация кулачка и модуль шестерни также возможны различные. Так что старую личинку лучше взять с собой.

Устройство врезного замка входной двери с защелкой и ручкой

Рассматривая устройство врезного замка с защелкой и ручкой входной двери, надо понимать, что врезной механизм имеет свои конструкционные особенности. Выглядят такие системы эстетично. Ввиду своего строения идеально подходят для межкомнатной двери. Есть варианты и для входных дверных блоков. В отличие от тех моделей, которые предназначены для межкомнатных дверных полотен, к ним предъявляются особые требования в плане стойкости к взлому и безопасности. Врезные модели с ручкой и защелкой не являются особо эффективными. Поэтому на входную дверь их устанавливают обычно как дополнение к основному замку.

Строение

В целом конструкция дверного замка врезного типа с ручкой и защелкой несложная, но запирающее устройство имеет ряд особенностей. К составным частям замка входной двери можно отнести ручку, защелку, корпус, лицевую и ответную планки, приводной рычаг, основной засов.

Схема

Ниже на рисунке представлена схема дверного замка врезного типа с защелкой и ручкой для входной двери. По этой схеме можно понять, что собой представляет врезной замок, из чего он состоит и как работает.

Классификация врезных замков

В деревянное полотно можно вставить разные виды врезных замков. Чтобы купить механизм, соответствующий вашим требованиям, сначала надо ознакомиться с существующими вариантами.

По типу защёлки

Врезные замки могут иметь следующие типы защёлок:

• фалевую. Она приводится в действие нажатием ручки;

• магнитную. Применяется для межкомнатных дверей и удерживает их в закрытом состоянии за счёт притяжения намагниченных пластин;

• с прямым ригелем — стандартный тип замка для распашных дверей;

• с крючкообразным ригелем — такие замки устанавливают на раздвижные двери.

По способу фиксации дверного полотна

В зависимости от способа удержания двери в закрытом состоянии врезные замки бывают:

• с защёлкой и ригелем;

• только с защёлкой. Такие модели используются на межкомнатных дверях;

• только с ригелем. Дверь с таким замком может фиксироваться только ключом.

По типу запирающих механизмов

Существуют следующие типы врезных замков:

1. Сувальдные. Секрет состоит из набора пластин (сувальд). Чтобы открыть такой замок, надо совместить сувальды при помощи поворота ключа. Чем больше пластин, тем выше надёжность замка и тем сложнее его вскрыть. Для обеспечения высокой степени безопасности замок должен иметь минимум 6 сувальд. Недостаток такой конструкции в том, что ключ имеет большой размер, особенно у моделей с высоким классом безопасности. Через большую замочную скважину в квартиру можно бросить посторонний предмет или подслушать разговор. Для защиты сувальдного замка от взлома рекомендуется использовать бронепластины.

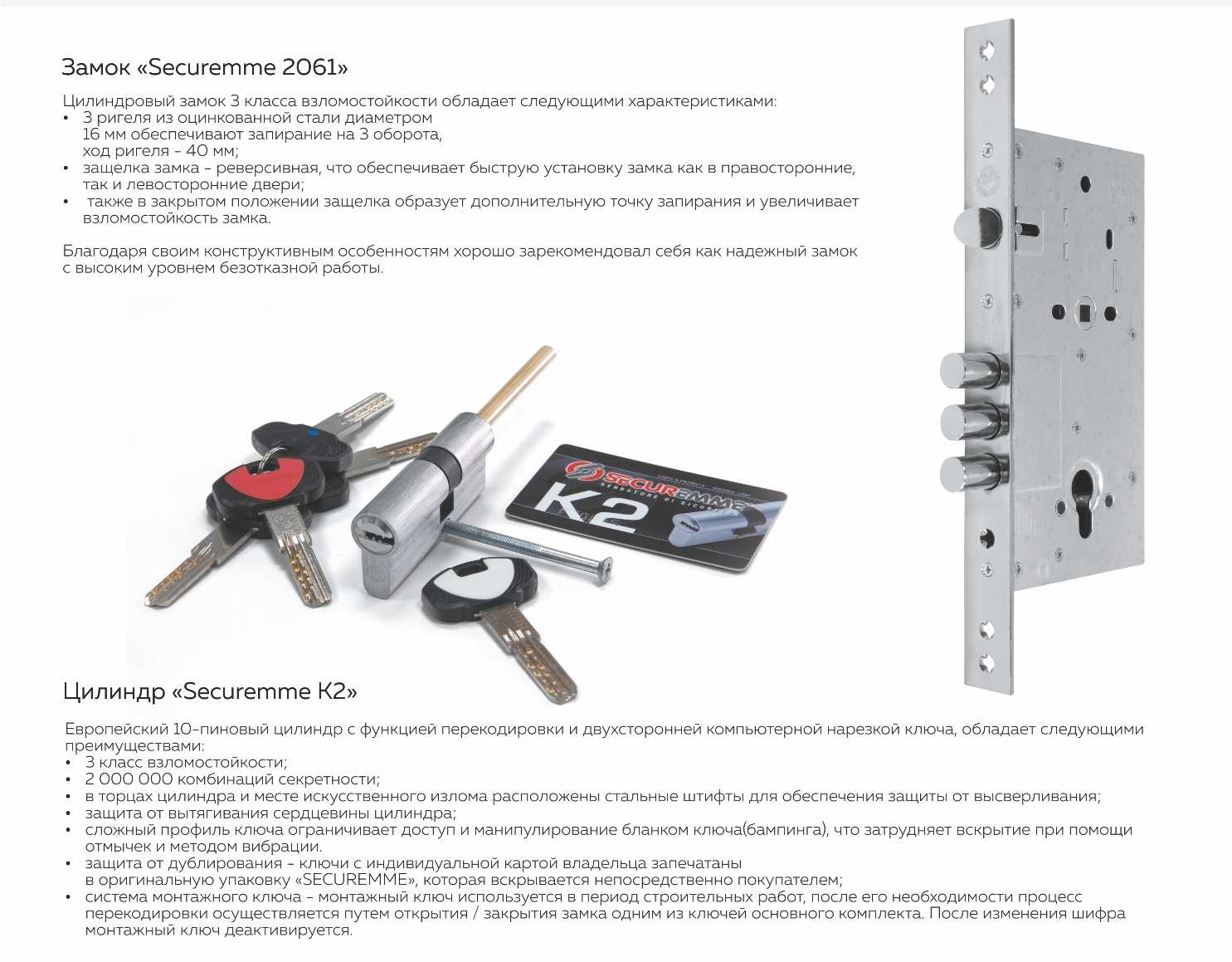

2. Цилиндровые. Такие замки появились значительно позже сувальдных. Здесь секрет выполнен в форме цилиндра, в котором есть набор пинов (маленьких цилиндриков). При помещении в замочную скважину ключа за счёт имеющихся на нём зубчиков пины выстраиваются в одну линию и появляется возможность открыть дверь. Чем больше будет пинов, тем выше секретность замка. Чтобы обеспечить цилиндру дополнительную защиту от взлома, рекомендуется использовать броненакладки. Преимущество такого замка в том, что при выходе из строя секрета достаточно заменить только цилиндр. Кроме того, ключ имеет компактные размеры. Недостаток цилиндровых моделей в их невысокой устойчивости к механическим повреждениям. Если цилиндр не защищён броненакладками, его достаточно просто высверлить или выбить.

3. Электронные. Для открывания или закрывания такого замка используется код или электронный ключ. При совпадении считанного или набранного на клавиатуре кода с хранящейся в памяти комбинацией на механизм управления подаётся напряжение и дверь открывается. Преимущество кодовых замков в том, что вам не нужен ключ, достаточно помнить числовой код. Электронным ключом пользоваться тоже удобнее, так как его достаточно просто приставить к считывателю. Недостатком электронных замков является необходимость подключения к электрической сети. Чтобы обеспечить надёжную и бесперебойную работу таких запорных устройств, придётся устанавливать автономные источники питания, которые будут обеспечивать подачу энергии при её отсутствии в централизованной сети.





















По производителю

Среди большого разнообразия производителей врезных замков стоит выделить наиболее популярных и доступных:

1. «Эльбор». Это российская компания, которая выпускает врезные замки для дверей из любых материалов. Запорные устройства серии «Гранит» характеризуются высоким классом безопасности, поэтому они обычно устанавливаются на входных дверях. Серия «Сапфир» представлена сувальдными моделями с двенадцатью пластинами. За счёт этого обеспечивается высокий уровень безопасности. Если надо установить замок в межкомнатные двери, то выбирают модели из серии «Кремень». Устройства из серии «Базальт» являются универсальными.
2. «Апекс». Это также российская торговая марка, которая выпускает врезные замки для всех типов дверей.
3. «Гардиан». Компания производит разные виды замков. Сувальдные конструкции имеют 5–8 пластин. Для обеспечения дополнительной защиты замка можно подобрать бронепластины.
4. Mottura. Итальянский производитель, который работает на этом рынке более четверти века. В основном он выпускает замки для металлических дверей, но есть модели и для деревянных полотен.
5. Mul-t-lock. Израильская торговая марка, которая хорошо известна во всём мире. Её продукция отличается высоким качеством и безопасностью.
6. KESO. Швейцарская компания, занимающаяся производством не только врезных замков, но и замочных цилиндров.
7. Кale Kilit. Турецкая торговая марка, она отличается оптимальным соотношением «цена — качество». В серии OBS имеется возможность автоматической блокировки замка при попытке открыть двери другим ключом.

Преимущества врезных замков

Врезные замки имеют ряд преимуществ, делающих их более привлекательными, чем цилиндрические, в том числе:

• Высокая безопасность. Врезные замки предлагают более высокий уровень безопасности на рынке. Они изготовлены из высокопрочной стали и могут выдерживать большее усилие, чем любой другой тип замка.
• Эстетически привлекательный. Врезные замки в большинстве случаев выглядят лучше, чем цилиндровые. Там нет уродливой шишки, тянущейся со стороны дверного косяка. Его гладкая поверхность идеально сочетается с другими элементами интерьера дома или офиса.

• Меньше обслуживания. Врезные замки требуют меньше обслуживания, чем стандартный цилиндрический замок. Вместо того, чтобы смазывать врезной замок маслом или смазкой, протрите его мягкой тканью, чтобы удалить грязь и мусор. Единственное, что может потребовать смазки, — это болт защелки из-за частого использования, что необходимо делать только раз в несколько лет. Вы можете проверить этот врезной обслуживание замков отеля статьи.
• Прочность: Врезной замок более долговечен, чем цилиндровый, поскольку имеет более прочную конструкцию. Он выдерживает интенсивное использование и даже экстремальные погодные условия. Корпус или лицевая панель засова будет изготовлена ​​из чугуна, что сделает его менее подверженным ржавчине под воздействием влаги или дождевой воды.
• Различные варианты размера (включая стандартные и крупноформатные версии) подходят для различных дверных коробок и проемов, не загромождая пространство в вашем доме или офисе.
• Универсальность: Существует два основных типа врезных замков — врезные и врезные, которые вы можете выбрать в зависимости от ваших потребностей и предпочтений. Накладные врезные замки обладают большей эстетической привлекательностью, так как скрывают большую часть деталей внутри дверной коробки, через которые проходят провода.
• Интенсивное использование. Врезные замки предназначены для интенсивного использования и не подвержены поломкам, если их устанавливает профессионал. В то время как большинство цилиндрических замков могут выдерживать до 2,000 циклов за свой срок службы, врезные замки могут выдерживать до 5,000 циклов, прежде чем на них появятся признаки износа.
• Врезной замок поставляется с засовом, который отделен от защелки. Это упрощает контроль за тем, кто имеет доступ, когда вы находитесь вдали от дома, или вам нужен быстрый доступ в экстренной ситуации (например, для открытия входной двери без ключей). При правильном использовании домовладельцы могут не пускать злоумышленников, а при необходимости впускать людей в свои дома.

Как заменить личинку замка входной металлической двери в квартире своими руками, пошаговый алгоритм

Замена личинки позволяет обеспечить безопасность с минимальными затратами. При этом не придется снимать и переустанавливать весь замок и можно получить новый комплект ключей. Для работы понадобятся линейка и рулетка, отвертки разного размера с крестовым и плоским жалом, плоскогубцы, возможно и электродрель с комплектом сверл.

Простой демонтаж

В классическом варианте снятие личинки происходит в несколько этапов:

1. С торцевой стороны двери на замочной планке нужно открутить и достать винт. Его не сложно найти под ригелями, на уровне нижней части цилиндра. С помощью ключа язычок нужно полностью спрятать в корпус, чтобы он не мешал извлечению.
2. Ключ провернуть в замке на 10—15º, чтобы в этом положении его нельзя было вынуть.
3. Потянуть за головку ключа и достать личинку. При наличии броненакладки сделать это удобнее с внутренней стороны. Если внешнюю планку замка демонтировать проще, то процедуру проводят на «уличную» сторону.
4. Если личинка находится в свободном состоянии, то чтобы ее вытащить достаточно надавить с одной стороны, придерживая от падения на пол с другой.

Стоит обратить внимание, что демонтаж должен проходить без приложения дополнительных усилий. Стопорение указывает на то, что замок не достаточно разобран

Например, мешает кулачок, механизм не занял правильное положение или не выкручен крепеж.

Как высверлить личинку замка входной двери

Для вскрытия неисправного цилиндра или при отсутствии ключа применяют высверливание пинов. Способ считается более гуманным, чем выбивание или взламывание, потому что удается сохранить рабочее состояние замка. Место под сверло намечают на выступающей части личинки, в зоне расположения заводского клейма. Толщина корпуса в этой части составляет 10 мм и сверло для взлома потребуется диаметром не меньше 6 мм. В большинстве механизмов сердцевина не имеет высокой твердости, поэтому высверлить ее будет не сложно. Достаточно следить за сверлом, чтобы оно не отклонялось в сторону. Прохождение инструмента через пины ощущается по характеру работы дрели. Для извлечения достаточно рассверлить сердечник с одной стороны до средины, где находятся крепления, цепляющиеся за ригель. Когда крепление перестанет удерживать механизм, цилиндр легко выбить.

Заключение

При покупке цилиндрового замка необходимо учитывать ряд факторов для того, чтобы сделать правильный выбор. Поскольку производители в описании предлагаемой продукции указывают большое количество технических терминов (таких, как межосевое расстояние, диаметр и вылет ригелей, баксет, и др.), покупателю необходимо понимать, что это такое и для чего применяется. В случае, если Вы имеете только общее представление об устройстве запорного механизма, мы рекомендуем доверить выбор подходящей модели профессионалам, поскольку при самостоятельной покупке очень легко приобрести замок, который не справится с возложенными на него функциями.

Информацию о видах замков, их устройстве и отличиях можно найти на профильных форумах, либо в технических документах, описаниях производителей.

Общая тенденция среди продаваемых запорных механизмов сводится к тому, что замки высокого ценового сегмента не комплектуются ручками и личинками. Это связано с тем, что изготовитель дает покупателю право самостоятельной компоновки механизма теми элементами, которые требуются в каждом конкретном случае.

Мы надеемся, что наша статья поможет Вам сориентироваться во всем разнообразии замков и подобрать модель, которая будет отвечать Вашим требованиям.
