(+44 фото) как разобрать дверную ручку

Как разобрать и снять?

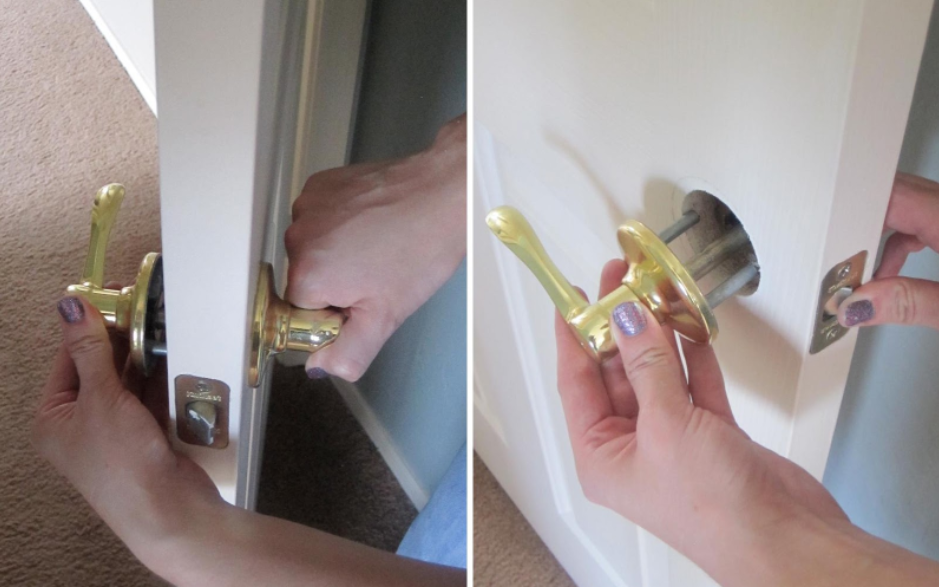

Демонтировать дверную ручку довольно просто при наличии вышеупомянутых инструментов, а также небольших знаний теоретического плана по строению данного механизма.

Чтобы сделать это, необходимо выполнить следующие действия.

• Подпереть и хорошо зафиксировать дверь таким образом, чтобы она находилась в неподвижном положении.
• Теперь необходимо поддеть фланец декоративного типа и чуть-чуть его оттащить. Под ним располагаются крепежи, которые следует открутить.
• На упомянутом фланце нажимной части есть специальный штифт, который является стопорным и подпружиненным. Его следует вдавить с использованием отвертки. В поворотных вариантах он обычно располагается в корпусе. Чтобы туда добраться, следует вставить ключ либо шило. Если прощупать его не удалось, то следует вращать фланец до того момента, пока не будет соприкосновения со штифтом.

• Теперь следует нажать на штифт и в тот же момент оттянуть конструкцию ручки.
• Теперь выкручиваем болты крепежа.
• Отделяем внутреннюю часть элемента от наружной, вытаскиваем ручку и фланец декоративного типа.

При монтаже фурнитуры на иную позицию, лучше не разбирать ее на запчасти. Она легко крепится к дверной конструкции, но в обратном порядке.

Теперь расскажем непосредственно о разборке каждой категории ручек.

Начнем со стационарной, которая не имеет нажимного гарнитура, а также не оснащена замком врезного типа. Для того чтобы открутить такую ручку, потребуется крестообразная либо плоская отвертка. В качестве альтернативы можно использовать шуруповерт. Демонтаж нужно начать с ослабления винтов, которые закрепляют механизм.

Если есть декоративные элементы, то их необходимо сначала снять. По мере выкручивания болтов, следует придерживать ответные запчасти с обратной стороны полотна. Если этого не делать, то конструкция может просто выпасть из полотна и деформироваться.

Когда все болты будут откручены, необходимо с использованием отвертки с плоским наконечником осторожно убрать ручку с полотна двери. На место старой ручки ставится другой механизм либо же та же конструкция, но уже с новыми запчастями

Если вести речь о разборке круглой ручки с розеткой, то требуется уточнить, что под словом «розетка» обычно понимают механизм, позволяющий осуществить запирание замка с использованием небольшого ключика с одной стороны, который на другой стороне не используется. На второй стороне присутствует специальный барашек.

В этой ситуации разборка механизма будет осуществляться по следующему алгоритму:

1. сначала ослабляются винты, которые держат накладки, выполняющие декоративную функцию, с двух сторон;
2. откручиваются винты, соединяющие механизм с двух сторон;
3. вытаскивается конструкция ручки и убирается оставшаяся ее часть;
4. вытягивается замочный механизм.

Если ручке требуется ремонт или нужно заменить какую-либо ее часть, то после этого следует полностью разобрать отдельные элементы и определить причину неисправности. Необходимо особенно тщательно следить за сохранностью всех мелких элементов конструкции, иначе при их утере, собрать механизм обратно просто не получится.

Теперь поговорим о разборке круглой ручки-кноба. Чтобы демонтировать данный элемент с полотна двери обычно выполняются следующие действия.

• Выкручиваются болты крепежа на одной стороне двери.
• Механизм демонтируется через специальные отверстия.
• Осуществляется разборка дополнительной планки ответного типа. Для демонтажа этого элемента следует просто потянуть его в свою сторону.

Неразборная круглая ручка фиксируется с использованием самых простых шурупов для крепежа. Данный механизм сделан с расчетом, что позже не будут осуществляться какие-либо работы ремонтного типа, а просто будет приобретена новая запчасть, которая займет место старой ручки.

Нажимные варианты. Обычно вместо поворотных решений используются именно они. Связано это с тем, что они долговечны и очень просты в пользовании и ремонте.

Разборка выполняется следующим образом:

сначала откручиваются винты, удерживающие декоративное полотно накладного типа, выполняющего функцию прихвата; после этого осторожного снимаются накладные полотна, расположенные с обеих сторон; выкручиваются болты крепежа и вытягиваются конструкционные элементы круглой формы, расположенные с обеих сторон дверного полотна; остается лишь открыть ответную планку и сам замок, после чего вытащить их из фурнитурных пазов

Для чего демонтировать ручку

Так как разбираются указанные модели ручек для дверей очень легко и по схожему принципу, любой человек может легко выучиться делать это. Но разборка и установка ручек это не обыденный процесс, надобность в этом появляется совсем не всегда. Что же может привести к такой необходимости?

• Неполадка. Это одна из очень частых причин, тем более это касается недорогих китайских изделий. На протяжении какого-то времени или вследствии грубого обращения и игнорирования мер предупреждения механизм снашивается и некоторые его детали ломаются, благодаря этому необходимо проводить значимый ремонт фурнитуры.
• Замена устаревшей модели. Каждый год на рынок выходят новые модели изделий и старые образцы есть смысл поменять более совершенными в техническом и плане эстетики.
• Ремонт. При ремонте в доме очень часто интерьер меняется радикально в стилевом проекте, благодаря этому старая дверная ручка может оказаться непригодной и вот тогда её необходимо разобрать и поменять.
• Потертости. Чем ниже качество декоративного покрытия, тем скорее данная ручка придёт в негодность в связи с возникновением на её плоскости потертостей, облезшей краски или сколов. Данную фурнитуру лучше поменять, если например вы не желаете подпортить все впечатление от помещения.

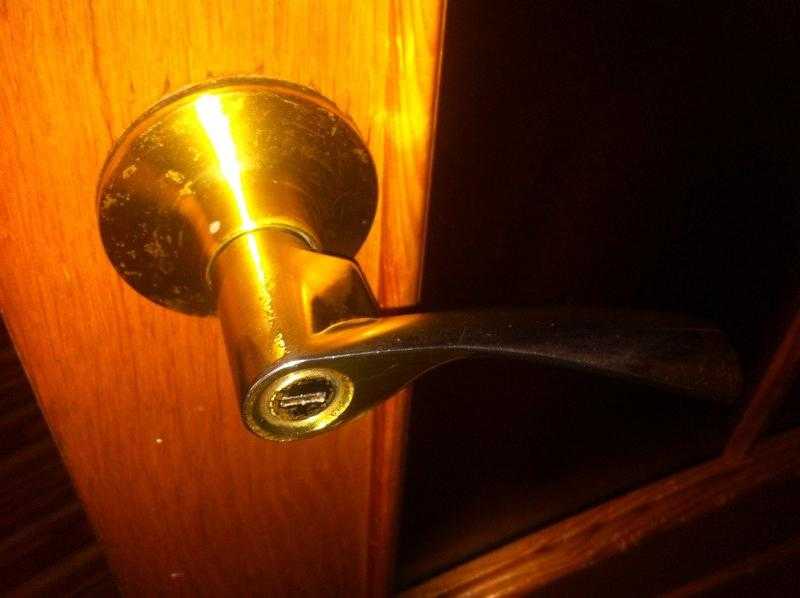

В ходе долгой эксплуатации механизм ручки нередко выходит из строя

Последующий разбор и сбор механизма

Как только ручка и замок полностью демонтированы, можно приступать к выявлению неисправности. Это делается следующими способами:

• при визуальном осмотре и выявлении поврежденных деталей и элементов;
• в процессе сборки конструкции вне дверного полотна.

Таким образом, можно выявить практически любую неисправность, начиная от деформации или поломки штифта, до проблем с соединительной защелкой, которая находится под постоянным давлением пружины.

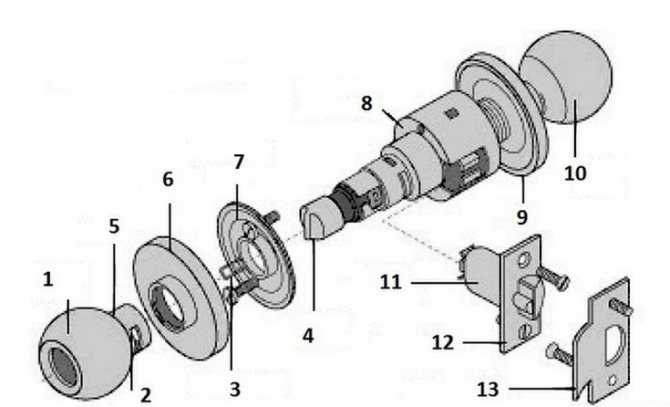

Схема устройства межкомнатного дверного замка с ручкой

Стоит отметить, что при самостоятельном не выявлении неисправности, можно аккуратно собрать механизм согласно инструкции, как все указано и попробовать на работоспособность механизм. Вполне возможно, что при постоянной работе что-то заклинило, и из-за этого проявилась неисправность.

Пошаговая инструкция замены цилиндрического замка

Если же причина кроется поломке какой-либо детали, то ее необходимо заменить либо полностью произвести замену старого механизма на новый элемент открывания двери. Также нельзя забывать о том, что ручка должна плотно прилегать к дверному полотну, чтобы обе ее составные части равномерно накрывали штифт. Выявив неисправность и устранив ее, ручку необходимо собрать и монтировать на прежнее место с помощью отвертки или шуруповерта, в зависимости от того, какой инструмент вы используете для работы.

Пошаговая инструкция: как разобрать круглую ручку межкомнатной двери

Существует определенная схема, по которой разбираются круглые ручки (ручка-ноб или loku). Чтобы отремонтировать или поменять ее, стоит внимательно и аккуратно произвести разбор конструкции ручки. Разборка не займет много времени, если придерживаться инструкции.

Разобрать круглую ручку можно самостоятельно, если грамотно ознакомиться с обучающей инструкцией

Инструкция по разбору круглой ручки:

• Подготовить нужные инструменты для работы (отвертку, ключ с упором);
• Убрать накладку вокруг ручки;
• Нажать на открытый упор специальным ключом;
• Покрутить одну ручку (вторую держать в неподвижном состоянии);
• Потянуть ручку с одной стороны и снять;
• Открутить винты;
• Снять ручку с другой стороны;
• Отвинтить шурупы (они держат защелку);

Установка врезной ручки двери-купе

Снизу дверного полотна 950-1000 мм до середины самой ручки. Сбоку (слева/справа в зависимости от открывания двери-купе) не меньше 60 мм от торца двери до середины ручки. Разбираем ручку и видим, что она состоит из двух частей:

1. пластиковый вкладыш
2. декоративная накладка

Делаем замеры (длина , ширина и глубина) пластикового вкладыша, потому что именно его мы и будем врезать (углублять) в стойку двери. Переносим размеры в виде рисунка на дверь. Сверлим по краям разметки сверлом-пером ø25 мм на глубину 12-13 мм, т.к. толщина самого вкладыша 10 мм.

Дополнительно насверливаем ещё несколько отверстий для ускорения и облегчения работы фрезера.

Фрезером прогоняем остальное, предварительно выставив глубину (12-13 мм) выхода цилиндрической фрезы.

Вставляем пластиковый вкладыш и закрепляем его двумя шурупами, которые идут в комплекте с ручкой.

Защёлкиваем декоративную накладку на вкладыше.

Всё, врезная ручка установлена. Вообще существует два вида таких ручек:

1. Продолговатая (фото выше).
2. Круглая.

Про первую, продолговатую я рассказал. Про круглую ручку рассказывать нет ни какого смысла, т.к. всё просто — просверлил сверлом-пером отверстие нужной глубины и вставил.

PS. В связи с ограничением свободного времени приходится писать не большие статьи, чтобы не потерять контакт с аудиторией. Думаю, что эти короткие посты будут также полезны мастерам, которые предпочитают делать всё самостоятельно. Следующая статья будет посвящена реставрации бетонного подоконника, так что подписывайтесь на новости сайта – это бесплатно. Если есть вопросы, обращайтесь через форму обратной связи (синяя кнопка слева) или через страницу «Контакты».

До встречи он-лайн! С уважением Филиппов Юрий.

Особенности демонтажа пружинных и магнитных моделей ручек на межкомнатных дверях

Пружинные ручки также обладают традиционной округлой формой, и пользуются популярностью у владельцев частных домов и небольших квартир. Люди любят такие механизмы за привлекательный внешний вид и безопасность. Конструкции без острых углов не создают дополнительных рисков, отличаясь внушительной прочностью и долговечностью. Их разборка осуществляется по шагам следующего, достаточно простого руководства:

1. Удаляем декоративные элементы и накладки, расположенные с обеих сторон двери, поддевая их через отдельный паз отверткой или ножом.
2. Снимаем верхний шарообразный элемент, отжав стопорную штифтовую пружину.
3. Демонтируем фасадную часть, окружающую ось устройства и замочную скважину — убрать ее нужно плоской отверткой.
4. Выкручиваем все саморезы, винты или шурупы, отвечающие за крепление фурнитуры к дверному полотну (разбирать короб следует аккуратно, стараясь не повредить фасадные части).

Аналогичным образом выглядит процесс снятия современной магнитной круглой ручки:

1. Ищем в двери разъем под шестигранник, после чего откручиваем основание.
2. Выкручиваем второй болт, и демонтируем конструкцию дверных фиксаторов.
3. Повторяем аналогичные действия для второго фурнитурного элемента.
4. Снимаем все внутренние крепежи и фиксаторы.
5. Удаляем намагниченный короб двери (он снимается ключом или посредством обыкновенной отвертки).

Справиться с работой сможет даже человек, изначально далекий от мира установки дверных коробов и фасадов.

Как разобрать фурнитуру?

Если фурнитура уже прикреплена к двери, то прежде чем браться за нее разбор, нужно сначала отсоединить ее от поверхности, независимо от того, к какому типу она относится.

Для этого придется удалить с ручки находящуюся сверху накладку. Она располагается в том месте, где находится рычажок или кнопка для блокировки.

Видео:

Снять накладку можно с помощи ключа или шила, для этого нужно надавить на стопор поворотного фиксатора, который находится внутри фурнитуры. После этих действий отделить ручку и ось фиксатора от корпуса будет легко – просто потяните за нее.

После того как детали удалены, нужно открутить винты, которые удерживают ручку, с помощью отвертки (обычно их два). Когда это сделано, фурнитура, разделенная на две половинки, должна полностью отойти от двери.

Разберем подробнее, как разбираются ручки разных моделей.

Открутить стационарную дверную ручку проще всего – она крепится на дверь винтами, которые и нужно открутить, чтобы снять фурнитуру.

Такие ручки ломаются очень редко ввиду своего простого устройства, поэтому снять ее требуется обычно только в случаях, когда хочется поменять модель на более современную или функциональную.

Чтобы снять ее, отвинтите удерживающие саморезы с помощью плоской отвертки и после этого снимите ручки с двери.

Если она установлена на осевой стержень, то в этом случае сначала нужно снять один из удерживающих фрагментов, после чего вторая часть отойдет самостоятельно.

Проверить, установлено ли устройство на стержень можно следующим образом: одной рукой нужно зажать ручку, а другой постараться повернуть ее.

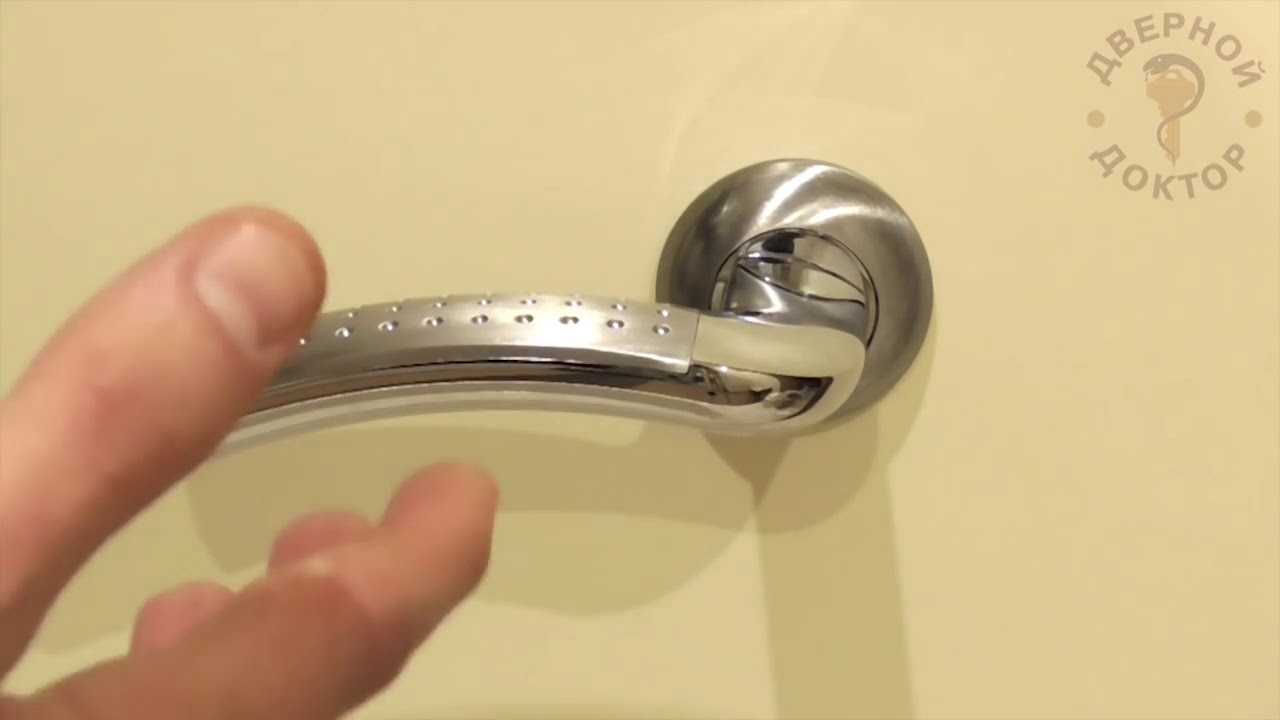

Нажимные типы ручек сложнее в устройстве, поэтому и на их разбор требуется несколько больше времени. Вся работа происходит в три этапа. В первую очередь нужно убрать удерживающие накладку винты.

Затем убрать удерживающий четырехгранный стержень – после того, как он отделен, фурнитура будет легко вывинчиваться. Третьи шагом нужно удалить вторую накладку и убрать оставшийся фрагмент и осевой стержень.

Круглую дверную фурнитуру-ноб с замком придется разбирать дольше всех остальных, и устройство ее сложнее, но зато такие модели можно ставить не только на межкомнатные двери, но и на входные.

Вместо ключа можно использовать любой подходящий тонкий острый предмет. После того как вы потянули ручку, она отойдет от двери и откроет шурупы, удерживающие защелку – их также нужно снять.

Если круглую ручку нужно не снять, а только переставить, то действовать нужно следующим образом: в дверь нужно вставить защелку, при этом скошенная сторона язычка должна прилегать к закрытому дверному полотну.

После того как детали установлены, их нужно зафиксировать с помощью шурупов. Затем поставьте оставшуюся часть фурнитуры, содержащую механизм для ключа, на ту часть двери, которую вы выбрали.

Прижимную часть нужно расположить с обратной стороны и зафиксировать ее с помощью двух винтов.

После того как все установлено, проверьте, чтобы дверная ручка свободно поворачивалась и беспрепятственно вставала в прежнее положение.

Вы можете немного сдвинуть ее в сторону и выровнять, если это необходимо. Когда она зафиксирована в нужном положении, закрепите сверху декоративную планку и вставьте в прижимную часть фурнитуры последнюю деталь.

Фиксатор фурнитуры должен быть развернут так, чтобы его прорезь была в таком же положении, что и квадратный стержень с пластиной, т.к. он должен ровно и беспрепятственно войти в ручку.

Последним шагом надевается само устройство, оно должно дойти до ступора, после чего его нужно немного утопить, для этого нажмите поперек оси прижимной части фурнитуры.

Съемную часть устройства нужно задвинуть до упора, чтобы она дошла до прижимной конструкции.

Видео:

Теперь можно надеть декоративную планку, предварительно проверив, чтобы она совпадала по пазу.

Еще раз проверьте, насколько качественно зафиксирована фурнитура и свободно ли она крутится и встает на прежнее место – для этого поверните ее до упора с каждой стороны (с той, где фиксатор, и с той, где находится барабанный механизм защелки).

Разобрать круглую фурнитуру с замком сложнее всего, однако инструкция и видео помогут вам в этом – справившись с процессом один раз, в будущем вы легко сможете производить ремонт дверных ручек быстро и без особых усилий.

Виды дверных ручек

Перед началом ремонта или заменой механизма открывания дверей необходимо определить, к какому типу оно относится. В настоящее время существуют ручки нескольких видов:

• нажимные ручки;
• ручки-нобы;
• стационарные механизмы.

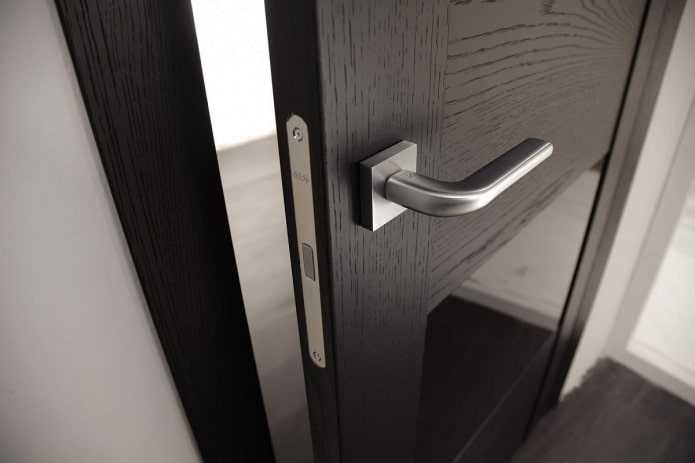

Нажимные рукоятки могут устанавливаться как на межкомнатных дверях, так и на входных (уличных) дверях. Их характерная особенность заключается в том, что защелка дверей уходит во внутреннюю часть полотна во время нажима на рукоятку. В обычном же состоянии запорный механизм находится в выдвинутом состоянии.

Такие запорные механизмы чаще всего устанавливаются на дверях, которые имеют врезные замки. На них устанавливаются защитные накладки, поэтому выполнять демонтаж рукоятки нужно аккуратно, чтобы не повредить накладки. Более того, при этом нужно запомнить место, где располагалась защелка.

Снимать круглую ручку следует очень аккуратно, чтобы не повредить элементы механизма.

Ручки-нобы чаще всего используются для закрывания внутренних дверей. Изготавливаются они в форме шара, в центре которого находится замочная скважина. Открыть такой замок с помощью ключа можно только с одной стороны, с противоположной находится фиксирующая кнопка.

Стационарные дверные механизмы изготавливаются в виде специальных планок-накладок, оснащенных различными скобами. Их крепление выполняется непосредственно на полотне двери при помощи саморезов или шурупов. Такая рукоятка оснащена роликовой защелкой, позволяющей выполнять надежную фиксацию дверного прохода.

Виды неисправностей дверных ручек и их устранение

Если обнаружилось, что сломана ручка двери, нужно сначала определить причину. Опыт использования дверных ручек позволяет выделить 5 видов поломок, которые встречаются чаще всего:

• Ручка заедает, при повороте наблюдается сопротивление.
• Отваливается рукоятка, при этом ее крепление остается на месте.
• Ломается четырехгранный штифт (квадрат) внутри замка.
• При повороте ручки не двигается язычок.
• Ручка после поворота не принимает исходное положение.

Теперь рассмотрим, как отремонтировать дверную ручку в каждом из этих случаев.

Если ручка заедает

Металлические части механизма при постоянной эксплуатации подвергаются истиранию, особенно если туда попадают частицы пыли. Чтобы этого избежать, нужно следить за наличием смазки в замке. Капните на ригель немножко масла и покрутите ручку, чтобы оно равномерно распределилось по всем деталям.

Иногда причина кроется в расшатавшихся элементах конструкции. Нужно подкорректировать их положение и затянуть покрепче крепежные болты.

Как правильно смазать дверной механизм

Ремонт при выпадении рукоятки

Виновником поломки в данном случае является стопорное кольцо, которое либо деформируется, либо смещается, а может и совсем лопнуть. Ремонт потребует времени, но сделать его будет несложно:

1. Снять декоративную розетку, повернув ее несколько раз (иногда она крепится маленьким винтиком снизу, тогда его нужно сначала открутить).
2. Открутить с помощью отвертки шурупы или болты, на которые крепится механизм.
3. Вынуть конструкцию и посмотреть состояние стопорного кольца. Если оно гнутое или сломанное (как бывает в большинстве случаев), нужно приобрести новую запчасть.
4. Вставить стопорное кольцо и весь механизм на место.
5. Установить ручку и закрепить ее.

Снятие декоративной планки и откручивание крепежных элементов ручки

При замене мелких деталей в механизме дверной ручки нужно быть очень осторожным, так как этот процесс может быть травмоопасным.

Ремонт при поломке внутреннего четырехгранного штифта (квадрата)

Такое возможно только при эксплуатации дешевых некачественных изделий, которые изготавливаются из хрупкого материала – силумина. В этой ситуации придется менять механизм полностью. Чтобы избежать таких поломок, лучше приобретать стальные конструкции от проверенных производителей. Замена ручки происходит следующим образом:

1. Откручивается крепеж у основания рукоятки, затем снимается она сама.

Откручивание винта у основания рукоятки

1. Отвинчивается декоративная планка и откручиваются болты, после чего вынимается вся конструкция.
2. На торце двери откручивается крепеж на замочной планке, после чего вынимается замочный механизм.
3. Новая ручка с замком устанавливается в обратном порядке.

Если не двигается язычок при повороте ручки

Если при открывании двери не работает защелка, причиной неисправности является слишком короткий квадрат. Он постепенно сдвигается в сторону защелки и прижимает ее. В результате она не может нормально функционировать. В этом случае действовать нужно так:

1. Приобрести на рынке более длинный квадрат. Если длина больше необходимой, можно укоротить его с помощью болгарки.
2. Открутить одну из ручек и вынуть конструкцию.
3. Заменить квадрат и вернуть ручку на место.

Ручка не возвращается в исходное положение

Если ручка не пружинит обратно в горизонтальное положение, это не значит, что она сломалась – возможно, просто соскочила возвратная пружина. Поставить ее на место можно так же, как и стопорное кольцо. Но иногда пружина лопается, и это уже становится проблемой: приобрести эту деталь на рынке очень сложно. Часто в таких случаях меняют весь механизм целиком.

Пружина, отвечающая за возвращение дверной ручки в исходное положение

Ремонт ручки металлической китайской двери

Иногда требуется выполнить ремонт наружной ручки двери из металла, а точнее ее замену, так как китайская фурнитура из силумина часто ломается. Сделать это проще, чем установить замок на металлическую дверь. Алгоритм действий не очень отличается от замены ручки межкомнатной двери:

• Удаляется крепеж.
• Извлекается квадрат. Если он подходящей длины, его можно оставить.
• Прикрепляют накладки и прокладки и устанавливают ручку на квадрат.
• Ставят на место планку, ригель должен встать на место.
• Завинчивают крепежные элементы.

Отремонтировать дверную ручку в большинстве случаев несложно, главное – правильно определить причину. Если же конструкция ремонту не подлежит, стоит задуматься о приобретении качественной фурнитуры от известных производителей. Чтобы более наглядно представить, как разобрать дверную ручку, посмотрите следующее видео.

Главная Установка, замена дверных ручек

Конструктивное исполнение замков

Прежде чем приступить к разборке механизма, следует разобраться с его конструктивными особенностями. Каждый вид запорного механизма имеет особенности, которые учитываются при выполнении ремонтных работ.

Фалевый

Такой запорный механизм можно смело назвать стандартным, так как он встречается чаще всего. Он ограничивает доступ в конкретное помещение путем фиксации дверного полотна в закрытом положении. При нажатии ручки язычок отодвигается на некоторое расстояние.

В круглых поворотных кнобах замок с защелкой встраивается изначально. Такой запорный механизм надежно блокирует дверь в закрытом положении. Открыть дверь нажатием ручки в этом случае не получится.

Типичная поломка фалевого замка

Защелка

Запорный механизм, обеспечивающий блокировку двери изнутри комнаты. Устанавливается в ванных комнатах, туалетах, спальнях – там, где требуется временное ограничение. Бывает рычажного либо кнопочного типа.

Специальный фиксатор, входящий в состав ручки, ограничивает функциональность последней только с одной стороны дверного полотна. При нажатии на ручку язычковый элемент двигается под воздействием специальной пружины. Отличаясь простотой конструктивного исполнения, такой фиксирующий механизм обладает слабой стойкостью к внешнему воздействию, а потому может легко выйти из строя.

Механизм с секреткой

С помощью такого замка можно полностью ограничить вход в помещение. Популярностью пользуются цилиндровые и сувальдные. Состоят из ручки, замочного блока, цилиндров разного типа.

В зависимости от конструктивного исполнения могут иметь два отверстия для ключей либо с одной стороны – отверстие для ключей, а с другой – ключ-вертушку. Нажав на ручку, можно дверь открыть. После закрытия запорного механизма повернуть ручку невозможно. Для открытия двериповорачивают вертушку или ключ.

Замена дверной ручки

Чтобы заменить или починить ручку с любым вариантом механизма, сперва ее придется разобрать. Для этого понадобится стандартный комплект инструментов, которыми выполняется мелкий ремонт: крестообразная отвертка, плоскогубцы и небольшой разводной ключик.

Разобрать стационарную ручку можно путем выполнения следующего ряда действий:

• с использованием отвертки демонтируется внешняя накладка;
• затем этой же отверткой надо открутить пару шурупчиков, соединяющих внешний и внутренний механизмы;
• снимается главная часть,

Снятие нажимных ручек:

• открутить винты, удерживающие внешнюю накладку;
• демонтируем четырехгранный стержень, обеспечивающий симметричную работу рукояток по обе стороны двери, для чего выкручиваем винт внизу рукоятки;
• снимаем внутреннюю накладку и удаляем стержень;
• отделяем от двери часть дверного замка, что осталась.

Разобрать круглую ручку можно так:

• сначала удаляем тонкую внешнюю накладку;
• под ней находим стопор, нажимаем на него чем-то острым, легонько оттягиваем механизм для отдаления рукоятки от полотна;
• выкручиваем шурупы, прижимающие устройство к полотну.

Когда получилось снять механизм, можно его разобрать или заменить на однотипный с последующим выполнением вышеуказанных операций в обратном порядке.

Процесс установки

Допустим, вы установили новую межкомнатную дверь. Теперь нужно врезать в нее ручку. Ее функционирование зависит от качества рабочих механизмов и от правильной установки. Прежде чем рассказывать о процессе монтажа, предлагаем ознакомиться с ее составляющими.

Схема дверной ручки-защелки типа кноб

1 – внутренняя поворотная ручка; 2 – технологическое отверстие; 3 – пружинный зажим; 4 – кнопка блокировки; 5 – хвостовик ручки; 6 – декоративный фланец; 7 – монтажная пластина; 8 – цилиндр запорного механизма; 9 – декоративный фланец; 10 – внешняя поворотная ручка; 11 – механизм защелки; 12 – пластина для крепления с торца двери; 13 – ответная планка для дверной коробки.

Выполнение отверстий в дверном полотне

Сначала нужно сделать сквозное цилиндрическое отверстие. Для этого с помощью рулетки отмерьте от пола расстояние в 1 – 1,2 м. Сделайте отметку карандашом. От торца двери отмерьте расстояние, равное длине механизма защелки. Вы можете измерить механизм с помощью линейки либо посмотреть его параметры в инструкции производителя (там должны быть все чертежи). Получившаяся точка пересечения будет центром отверстия. Сначала сверлом выполните отверстие диаметром в 5 – 6 мм. Затем установите на дрель коронку, диаметр которой равен диаметру отверстия под внутренний механизм ручки – как правило, он указан в инструкции.

Полезный совет! Чтобы в дверном полотне выполнить аккуратное сквозное отверстие коронкой, сначала с одной стороны двери делают неглубокий надрез – на 5 или 10 мм. После этого выполняют сквозное отверстие с другой стороны двери, центрируя коронку по отверстию от сверла. Так, при выходе коронки с обратной стороны декоративное покрытие не отслоится по кромкам.

С торца двери по разметке нужно подготовить отверстие под защелку. Для этого дрелью с перьевым сверлом выполняется отверстие. Если оно слишком мало, можно расширить его с помощью стамески. Этим же ручным инструментом делают небольшое углубление под паз пластины, которая будет прикручиваться с торца.

Установка ручки-защелки

Сначала через отверстие в торце нужно вставить механизм защелки и прикрутить пластину саморезами.

Затем часть ручки с цилиндром вставляется в паз механизма защелки. С обратной стороны на выпирающий из дверного полотна цилиндр надевается и прикручивается саморезами монтажная пластина. Затем надевают декоративный фланец

Важно, чтобы небольшой паз с края фланца был снизу – для эстетичности. А технологическое отверстие должно совпасть с внутренним пружинным зажимом. Иначе, если потребуется демонтаж ручки, сложно будет ее разобрать

Совместив все детали ручки-защелки в соответствии со схемой, установите ручку нажатием – внутренний штифт зафиксирует ее

Иначе, если потребуется демонтаж ручки, сложно будет ее разобрать. Совместив все детали ручки-защелки в соответствии со схемой, установите ручку нажатием – внутренний штифт зафиксирует ее.

Монтаж ответной планки

Прикройте дверь и отметьте на торце дверной коробки место, в которое упирается язычок защелки. Перьевым сверлом проделайте для него отверстие. Стамеска поможет выбрать необходимую глубину. Приложите монтажную планку и прикрутите ее саморезами.

Готово! В среднем установка ручки-защелки своими руками занимает 20 – 30 минут. Главное – не торопитесь, изучите инструкцию производителя и указанные там размеры. Тогда все получится отлично с первого раза!

Отдельно стоит сказать про установку так называемой ручки на розетке. Ее внутренний механизм имеет внушительные размеры. Под него в торце двери делается гнездо – сначала высверливается, затем расширяется стамеской до необходимых размеров. Механизм помещают внутрь дверного полотна для примерки. Делают углубления под накладку на торцевую часть. Далее на поверхности дверного полотна размечают расположение скважины и квадрата ручки – сверлят отверстия. Механизм защелки вставляют внутрь и фиксируют саморезами. После этого с обеих сторон двери крепят ручки. Ответная планка крепится по такому же принципу, как при установке ручки-защелки типа кноб.
