Способы усиления перекрытий

Что делать при перегруженности колон

Многие специалисты, которым приходилось сталкиваться с восстановлением плит, считают, что подобные способы в большинстве случаев полностью не решают проблему. Их можно использовать, когда проводится усиление сжатых колонн, которые совпадающих с проекцией рабочих арматурных стержней каркаса. Колоны в этом случае обматываются жгутами в несколько слоев.

Жгуты сделаны из углеродного волокна. Если нет жгутов, используют полосы из такой же ткани. При применении комплекса этих мер несущая способность всей конструкции повышается.

Плиты любого здания постоянно находятся под напряжением. На них действуют механические, статистические и динамические силы. Дополнительно они разрушаются от неблагоприятных условий окружающей среды, воздействия разных химических веществ. Поэтому обследование их состояния и определение метода усиления являются ответственной работой.

Особенности усиления плит перекрытия

При строительстве зданий и сооружений используются различные типы плит перекрытия: пустотные, монолитные и ребристые. В зависимости от типа плиты, условий эксплуатации и характера разрушения инженер-строитель принимает решение какой тип или типы усиления применить. Решение принимается в каждом конкретном случае, производится прочностной расчет усиления плиты перекрытия, а также оформляется и согласовывается технический проект.

На данный момент времени в арсенале конструктора есть следующие технологии усиления повреждённой плиты перекрытия: усиление плит перекрытия углеволокном, усиление плит перекрытия металлическими балками, а также усиление плиты перекрытия сверху или снизу наращиванием арматуры и слоя бетона. Рассмотрим технологии восстановления несущей способности плит перекрытия подробнее.

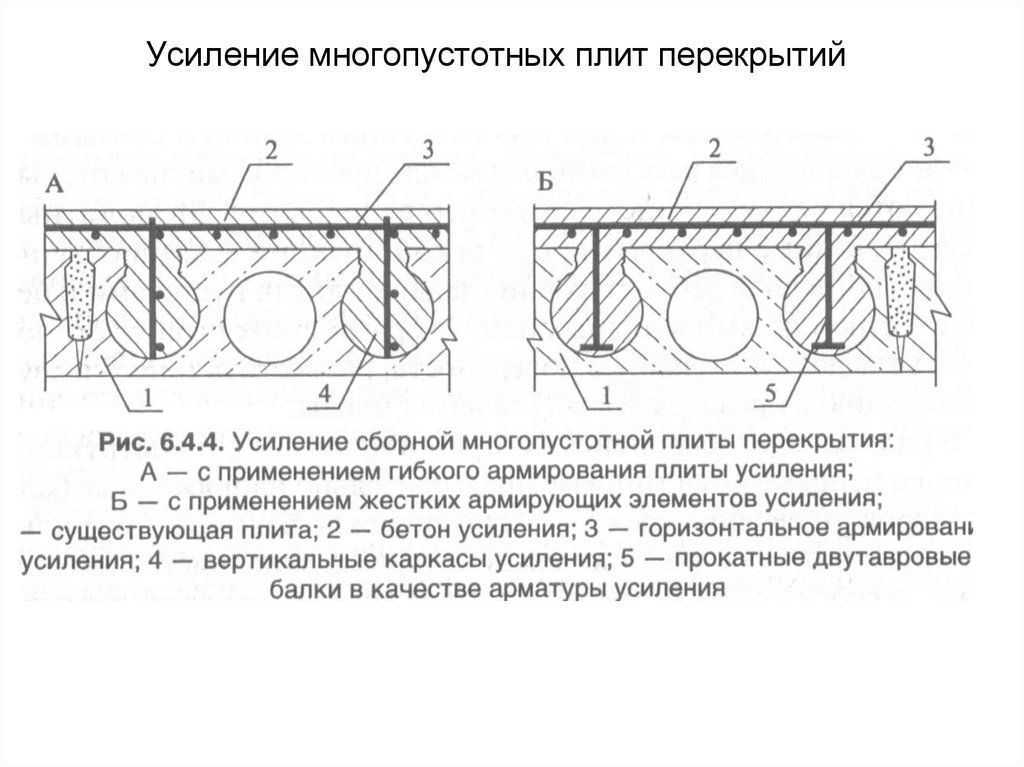

Усиление пустотных плит перекрытия

Технология усиления и ремонта пустотных плит перекрытия, является одной из самых простых и самых малозатратных. Суть технологии заключается в высвобождении плиты от всех механических нагрузок (оборудование, мебель и пр.). Далее производится механическое вскрытие пустот, установка арматуры и принудительное, под давлением, наполнение пустот высокопрочным бетонным раствором.

Усиление монолитных плит перекрытия

Вид усиления железобетонных изделий этого вида принимается конструктором на основании обследования конкурентного сооружения и расчета величины механических нагрузок. В подавляющем большинстве случаев принимается решение об усилении плиты перекрытия снизу, в зоне изгибающих нагрузок. Разработано и используется две технологии усиления монолитной плиты снизу.

В обоих вариантах присутствует дополнительный арматурный пояс, на который методом торкретирования «набрасывается» дополнительный бетонный материал. Разница заключается в том, что в первом варианте дополнительный арматурный пояс крепится к усиливаемой плите через специальные отгибы, приваренные к вскрытой арматуре усиливаемой плиты. А во втором случае армпояс крепится к стальной полосе, смонтированной на сквозных анкерных болтах.

В ряде случаев применяется технология усиления сверху с устройством железобетонных шпонок, верхнее наращивание в виде дополнительной монолитной армированной плиты и другие технологии. В любом случае при усилении монолитной плиты решаются задачи:

• Эффективное крепление арматурного пояса к ремонтируемой поверхности.
• Установка опалубки.
• Заливка бетонного раствора и уход за залитой конструкцией.

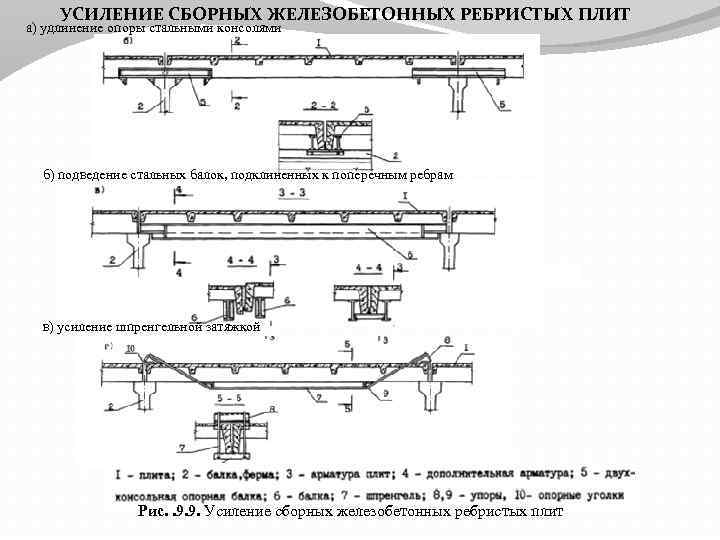

Усиление ребристых плит перекрытия

Ремонт ребристых плит перекрытия предусматривает использование трех технологий. Дополнительное армирование и бетонирование как в случае с монолитными плитами. Установка поддерживающих колонн и усиление несущей способности плиты с помощью шпренгельной арматуры.

Шпренгельная арматура обустраивается по диагоналям усиливаемой конструкции и образуя взаимно пересекающиеся плоскости (ребра жесткости) обеспечивают необходимое усиление и жёсткость усиливаемой плиты перекрытия

Усиление П образных плит перекрытия

Работы по увеличению несущей способности П-образных плит перекрытия могут осуществляться либо наращиванием нового массива армированного бетона, как в предыдущих случаях, так и усилением плит перекрытия швеллером. В этом варианте изгибающие нагрузки на плиту перераспределится на балки из швеллера и несущие стены. Ввиду неэстичности внешнего вида усиления, данный метод используется для ремонта и реконструкции производственных цехов и складских помещений.

Аналогичный эффект получается при усилении монолитных плит перекрытия сверху металлическими балками. Данная технология связывает аварийную плиту своеобразным «корсетом» из сварных швеллеров или двутавровых балок и не допускает ее разрушение.

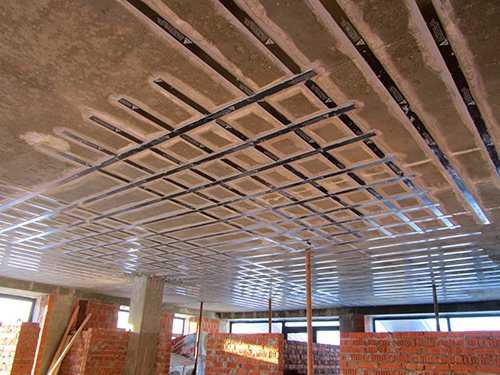

Усиление железобетонных плит перекрытия углеволокном

Это самая современная технология, позволяющая существенно увеличить несущую способность пииты перекрытия любого вида и типа конструкции. Суть и технический смысл технологии заключается в наклеивании на верхние или нижние поверхности плиты углеродной ленты и ламелей.

Углеродные волокна работают как дополнительное армирование и увеличивают несущую способность конструкции. Учитывая небольшую относительную прочность углеволокна можно говорить, что с помощью данного метода невозможно кардинально увеличить несущую способность плит перекрытия.

Расчет усиления плиты методом дополнительного армирования

Рис. 1.4. К расчету усиления нормального сечения плиты способом дополнительного армирования: а – действительное нормальное сечение; б – расчетное нормальное сечение Проверяем условие:

Условие не выполняется; следовательно, нейтральная ось усиленного сечения находится в ребре.

Определяем коэффициент αm:

Принимаем значение αm = αR= 0.387 По табл. находим коэф. ξ = 0,524

Вычисляем требуемую площадь сечения суммарной арматуры:

Выделим требуемую площадь сечения дополнительной арматуры класса А400 (Rs1 = 350 МПа):

где, m = 0.95 — коэффициент условий работы арматуры усиления при полной разгрузке перекрытия.

Принимаем 2∅25 А400 (As1,f = 982 мм2)

Определяем фактическую несущую способность нормального сечения после усиления.

Проверяем условие:

где m1 = 1.0 — коэффициент (отсутствует подварка стержней усиления к существующей арматуре);

Так как условие не выполняется, нейтральная ось находится в ребре. Высота сжатой зоны:

Рабочая высота усиленного сечения:

Относительная высота сжатой зоны:

Усиленное сечение переармировано.

Фактический изгибающий момент, воспринимаемый сечением плиты после усиления, составит:

Перегрузка:

Увеличиваем количество арматуры усиления, принимая 2Ø28 А400, либо выполним усиление плиты комбинированным способом, т.е. дополнительным армированием при одновременном наращивании сечения.

Как усилить

Для упрочнения отдельных элементов или всей конструкции используют самые разные методы и способы. Одни из них применяются чаще, другие – реже, но все они способны повысить характеристики железобетонных элементов и устранить определенные проблемы.

Как усилить железобетонную конструкцию:

• Штукатурка для реставрации элемента, изоляции арматуры и защиты от коррозии, ликвидации повреждений на поверхности.
• Инъектирование в поврежденные зоны для реставрации.
• Нанесение раствора бетона под давлением с применением специального оборудования – метод торкретирования. Благодаря высокой скорости подачи и давлению слой бетона становится плотным и прочным.

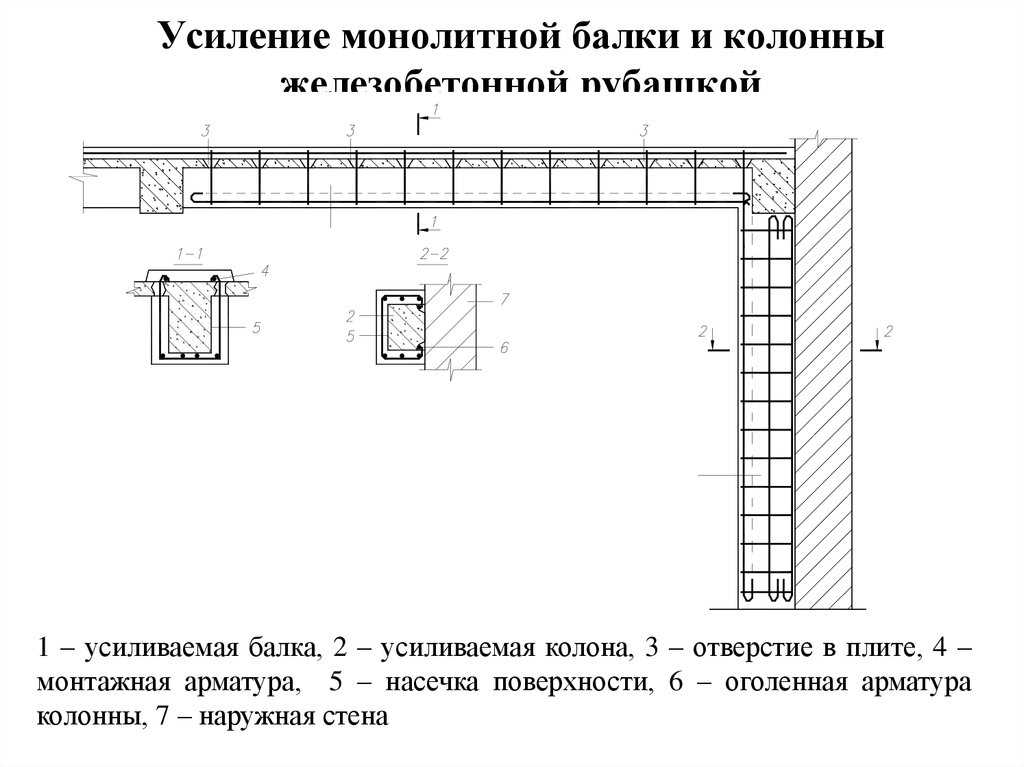

• Укрепление перекрытий, иных элементов за счет создания особых обойм над самой конструкцией: изнаночный каркас, бетонирование заливкой раствора в опалубки, нанесение смеси слоями с вибрацией.
• Упрочнение плиты цоколя с применением специальных анкеров, обойм, поясов.
• Упрочнение ЖБ элементов карбоновым волокном, кевларом, другими аналогичными веществами.
• Установка разгружающих компонентов – это могут быть консоль, распорка.

Усиление железобетонных конструкций позволяет существенно продлевать срок эксплуатации зданий и элементов, ликвидировать небезопасные зоны, устранять последствия аварий, качественно подготовить сооружение к изменению планировки или перестройке и т.д.

Какие факторы свидетельствуют о необходимости усиления

Необходимость укрепления плит связана в основном с временным факторам:

• в процессе длительной эксплуатации снижается способность перекрытий воспринимать нагрузки;
• при продолжительном использовании перекрытий ухудшается их техническое состояние;
• при постепенном нарушении целостности кровли и проникновении влаги внутрь помещения возникает коррозия арматуры.

Не всегда удается обнаружить прослабленные места перекрытия. Поврежденные участки, расположенные в нижней части монолитного или сборного перекрытия, бывает проблематично визуально определить. Достаточно часто они расположены под слоем декоративной штукатурки, находятся под подвесным потолком или покрыты слоем краски.

Усиление плит перекрытия может предполагать повышение сечения конструктивных элементов

При осмотре важно обращать внимание на следующие моменты:

• отслаивание бетона от верхней или нижней поверхности панелей;
• глубокие и поверхностные трещины на поверхности плит;
• отслоение цементной стяжки от железобетонной основы;
• нарушение целостности напольного покрытия;
• коррозионное разрушение арматурного каркаса;
• появление на бетонной поверхности светлых или темных пятен;
• образование на поверхности плит ржавых разводов;
• разрушение защитного слоя бетона и обнажение арматуры;
• повышенную величину прогиба элементов перекрытий;
• неравномерность поперечного сечения элементов несущих конструкций;
• значительное разрушение деревянных и железобетонных балок перекрытия.

Начало работ

Каждый такой случай внимательно изучается специалистами. Проводится диагностика состояния несущих стен и плит перекрытий.

Обязательно изучаются параметры плиты: ее ширина, величина поперечного сечения и пролет. После удаления защитного пласта бетона устанавливают рабочее армирование. Проводят анализ состояния бетона. Изучают имеющиеся дефекты.

Перед началом работ необходимо провести подготовительные мероприятия, которые заключаются в следующем:

1. Под аварийное перекрытие подводят опоры, которые представляют собой бревна большого диаметра и распорки из металлических труб. Это необходимо для снижения и перераспределения нагрузки на плиты.
2. Чтобы четко видеть всю картину повреждений, удаляют слои побелки, штукатурки и краски. Зачищают все осыпающиеся участки бетонного слоя. Металлические прутья очищаются от следов ржавчины. Потом арматуру обрабатывают преобразователем для коррозии.
3. С верхней части плиты убирается оборудование, демонтируется пол.
4. С мест, где будет укладываться новый слой бетона, убирают пыль, а сами участки обезжириваются.

Выявляем нарушение

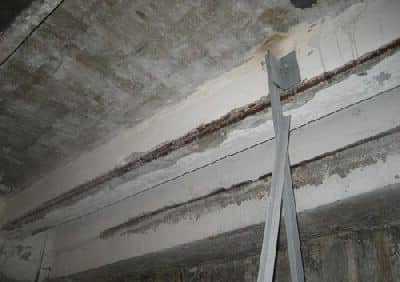

Основными признаками разрушений становятся трещины и отслоение бетонных элементов, расположенных в нижней части отдела плит. Дефекты перекрытий сопровождаются появлением трещин и отслоением стяжки. К проблемам могут привести прогибы и провисания конструкций, появление трещин в центральной части конструкций и в местах опор. Тревожным звонком может стать появление участков с потемнением или, наоборот, осветлением поверхности.

По результатам обследования вырабатывается тактика решения проблемы. В первую очередь восстанавливают несущую способность конструкции.

Для этого выбирают способ дополнительного усиления железобетонных плит. Все эти усилия будут неэффективны, если не устранить причины, вызвавшие разрушение плиты.

Восстанавливаем ребристую платформу

Если разрушены соседние ребристые плиты, все дефекты в них будут одинаковые. При укреплении смежные уголки и опалубка, выполненная в виде прижатой снизу доски, создают лоток. Его заполняют свежим бетоном мелкозернистого типа, затем проводят виброобработку, используя игольчатую вибробулаву с гибким валом.

Для усиления перекрытий лучше брать «расширяющийся» безусадочный цемент. Уголки в дальнейшем станут дополнительной частью арматуры. Также требуется провести обработку антикоррозионной защитой и окрашивание суриком.

Реставрируем старые перекрытия

Конструкции, сделанные из двутавровых несущих балок перекрытия и бетона, в основе которого лежит битый кирпич, ремонтировать приходится редко. Причиной тому большой запас прочности. При строительстве перекрытий такого типа закладывается прочность, в 3 раза превосходящая необходимую.

Повреждение такого перекрытия может произойти только после длительного проникновения воды и возникшей по этой причине коррозии металлических частей. Видимым повреждением таких плит становятся трещины перекрытия.

Поперечные трещины не несут никакой угрозы. Поврежденные участки при реставрации удаляются и заменяются монолитными железобетонными.

Современные технологии

Сейчас все чаще предпринимаются попытки заменить металлические прутья углепластиком. Для этого изготавливают жгуты и ткань из пластика. Эти новые материалы по своей прочности превосходят металлическую арматуру. Если описывать свойства таких тканей, они идентичны кевлару, который используется для производства бронежилетов.

Способы усиления (укрепления) основных видов плит

В строительстве используются самые разные типы плит. Они могут быть монолитные, ребристые, многопустотные. В зависимости от степени и типа разрушения выбирается и способ усиления перекрытий. Перед началом работ проводят необходимые вычисления и создают технический проект.

При проведении расчетов учитывается наличие и местоположение сжатой арматуры, расположенных по ширине прутков армирования. Усиление перекрытий должны проводить опытные работники.

Многопустотных перекрытий

Такие плиты восстанавливают путем заполнения технологических пустот. Этот метод намного эффективнее, чем установка дополнительного монолита. Сначала очищают плиту от стяжки. Затем в ней делают борозду, шириной до 100 мм, вдоль плиты над пустотами. На следующем этапе продувают сжатым воздухом поверхности.

Дальше изготавливают вертикальный армирующий каркас и горизонтальную армирующую сетку. Затем выставляются специальные рейки, пустоты заливаются бетоном.

2 способа для монолитных перекрытий

Самый распространенный способ усиления монолитных перекрытий — это создание еще одной монолитной плиты, которая накладывается поверх старой. Однако многие специалисты считают, что данный метод не всегда эффективен. В некоторых случаях путем расчетов удается доказать, что старое покрытие, наоборот, нагружается еще больше.

Усиление ребер надежнее проводить уголками, предварительно обработав их, удалив с поверхности жир. Размер такого уголка — 100х100 или 120х120 мм. Его заводят под ребро плиты. В опорных частях готовят зазор, глубиной до 120 мм.

Это делается для того, чтобы было куда поставить нижнюю полку уголка. Она должна направляться ко внутренней части блока. При втором способе укрепления монолитных блоков заменяют фрагменты перекрытия.

П образных плит

Такой тип можно усилить двумя способами. Первый способ уже описан — с созданием нового массива из бетона. Второй способ заключается в применении швеллера. Он помогает перераспределить нагрузки, большая часть которых будет приходиться на балки перекрытия и несущие стены. Тот же эффект дает «корсет» из сварных балок.

Ребристых перекрытий

Для ремонта таких перекрытий разработали три методики:

1. Используют ту же технологию, что и при ремонте монолитных плит.
2. Устанавливают поддерживающие колонны.
3. Применяется шпренгельная арматура. Она укладывается по диагонали плиты, тем самым образуя 2 ребра жесткости, усиливая таким образом плиту.

Железобетонных плит углеволокном

Такой тип усиления считается самым прогрессивным. В этом случае углеродная лента приклеивается прямо на саму ЖБ-плиту.

Усиление перекрытий – необходимое мероприятие

Необходимость осуществления восстановительных работ, направленных на увеличение прочности перекрытий, возникает достаточно часто:

• при выполнении планового ремонта обычной квартиры, расположенной в многоэтажном доме;
• при осуществлении ремонтных работ внутри помещений производственного или складского назначения;
• в процессе реставрации архитектурных памятников и восстановления межэтажных конструкций старых зданий;
• при производстве ремонтных мероприятий, связанных с серьезной перепланировкой различных видов помещений.

Техническое состояние этих конструктивных элементов — один из основных факторов, которые определяют необходимость осуществления реконструкции гражданских и жилых зданий

Причины разрушения несущих конструкций различные:

• несоблюдение требований технологии при выполнении строительных работ;
• использование низкокачественных строительных материалов;
• значительное повышение нагрузки на несущие стены и потолки;
• арматурная коррозия, связанная с нарушением защитного слоя.

Кроме того, иногда возникает потребность в укреплении межэтажных панелей, состояние которых вполне удовлетворительное. Такая ситуация связана с изменением функционального назначения помещений. Ведь новые владельцы зданий достаточно часто размещают массивное оборудование, выполняют существенную реконструкцию, а также повышают этажность строения.

В зависимости от характерных особенностей разрушения, ремонтные работы предусматривают:

• удаление разрушающихся элементов и локальную их замену новыми;
• восстановление бетонного массива или наращивание толщины плит;
• усиление панелей стальной сеткой или дополнительными прутками арматуры;
• установку в участках стыковки балок стальных накладок и мощных хомутов.

Выбор оптимального метода усиления определяется строителями в зависимости от материала перекрывающих конструкций. В качестве материала перекрытий используется:

• древесина;
• металлопрофиль;
• железобетон.

Эти работы предусматривают целый комплекс мероприятий, которые направлены на восстановление несущей способности перекрытия и отдельных частей

В одних случаях для увеличения нагрузочной способности применяется бетон, усиленный стальной арматурой, в других производится установка опорных элементов или используются металлические хомуты. Допускается установка на проблемном участке опорных стоек, изготовленных из металлопроката или деревянных брусьев. При выполнении восстановительных мероприятий и установке перекрытий следует придерживаться требований технологии и использовать качественное сырье.

Усиление перекрытий: актуальность проблемы

Как уже было отмечено, ремонт перекрытия чаще всего предполагает замену элементов или фрагментов перекрытия, а также его усиления, что является одним из наиболее практикуемых мероприятий. Основной причиной необходимости усиления перекрытия является его неудовлетворительное техническое и эксплуатационное состояние, низкая несущая способность, а также внезапное возникновение необходимости усиления нагрузки на перекрытия и на здание в целом. Также причиной усиления перекрытий может стать нерациональный подбор строительных материалов и несоблюдение технических требований, приводящее к возникновению конструктивных ошибок. Существует несколько основных видов перекрытий, для каждого из которых характерен свой способ усиления. В связи с этим, для полного понимания проблемы, рекомендуем вам ознакомиться со следующей классификацией перекрытий.

Основные типы перекрытий:

• Деревянное;
• Перекрытие, основу которого составляют железобетонные монолитные плиты;
• Перекрытие Клейна, как одно из наиболее редко встречающихся перекрытий;
• Ребристое.

Для каждого из этих видов свойственны свои способы усиления, которое выполняется преимущественно на этапах перепланировки и ремонта квартиры или офисного помещения и помогает избежать возникновения непредвиденных аварийных ситуаций. Но независимо от конструктивных особенностей перекрытия, его усиление начинается с установки опорных стоек, а также в случае необходимости устройства опор для перекрытий нижележащих этажей

При этом важно помнить, что технология усиления перекрытий предполагает размещение опорных стоек одна над другой. Чтобы вес перекрытий, подвергшихся усилению, равномерно распределился по перекрытиям нижерасположенных этажей, их устанавливают на лаги, в качестве которых используют стальные балки или деревянные брусья

Особенности материалов

Деревянные перекрытия экологичны, прочны, сравнительно мало весят. Балки легко резать, подгонять, обрабатывать. Изгибающие нагрузки лучше выдерживают хвойные породы дерева. Дополнительное преимущество — дешевизна. Их цена меньше, чем стоимость стальных и бетонных аналогов. Поднять балки наверх можно без использования специальных средств.

С другой стороны, древесина подвержена гниению и рассыханию. При реконструкции такие балки нужно менять полностью.

Перекрытия из полимерных материалов в сочетании с бетоном отлично изолируют звук и удерживают тепло. Реконструкция с их использованием возможна в любое время года. Обрабатывать готовую поверхность штукатуркой не требуется.

Железобетонные конструкции изготавливаются на основе стальных балок и арматуры. Они не горят, хорошо изолируют шумы и тёплый воздух. Выдерживают самые большие нагрузки. Могут быть изготовлены на месте реконструкции. Недостаток перекрытий такого типа — значительный вес, создающий нагрузку на основание дома.

Что и как обследуется для проектирования усиления перекрытий

Целью предпроектного обследования является установление фактического состояния перекрытий, их мест соединения с другими элементами здания. Также специалисты должны точно описать все выявленные дефекты и повреждения, которые могут сказаться на прочности и устойчивости здания после завершения работ. По итогам обследований составляются технические отчеты и заключения, делаются необходимые расчеты по нагрузкам, определяются варианты и места усиления.

Получение исходных данных и документов на объект

До обследования здания нужно изучит особенности его архитектуры и планировки, технические характеристики и нормативные значения о материалах несущих конструкций. Эти сведения содержатся в кадастровой, технической и эксплуатационной документации. Также заказчик оформляет техническое задание, по которому определяется перечень необходимых проектных работ, требования к содержанию документов.

Создание комиссии, определение плана обследований

В состав комиссии по предпроектному обследованию включаются представителя заказчика и проектной организации, архитекторы, инженеры, техники, эксперты. Для работы комиссии составляется план обследований. Специалисты будут изучать не только места непосредственного проведения работ, но и все иные элементы здания, на которые может оказываться воздействие.

Визуальный осмотр перекрытий и несущих конструкций

Визуальный осмотр проводится в отношении видимых частей и элементов перекрытий. Скрытые конструкции, места соединения перекрытий со стенами, иными частями здания будут обследованы с помощью специальной аппаратуры и оборудования. В ходе визуального осмотра выявляются видимые дефекты, повреждения и трещины. В ходе обследования проводится съемка поверхностей и частей перекрытий, мест соединений со стенами, оформляются акты и дефектные ведомости.

Самый просто вариант усиления деревянных перекрытий — возведение поперечных или продольных балок.

Инструментальное обследование

Визуальный осмотр не даст результатов о состоянии скрытых частей, толщине перекрытий и арматуры, иных важных данных. Для этого проводится обследование с помощью приборов, оборудования и средств измерения. Помимо выявления скрытых повреждений и снижений прочности перекрытия, с помощью оборудования можно получить исходные данные для расчета нагрузок.

Составление документов по итогам обследований

Результаты осмотров и обследований для проектирования оформляется в виде технических отчетов и заключений, дефектных ведомостей, актов, протоколов. Также эксперты оформляют расчеты допустимых нагрузок, дают рекомендации по местам и вариантам усиления перекрытий. Эти данные будут указаны в проектной документации, использованы при выборе решений.

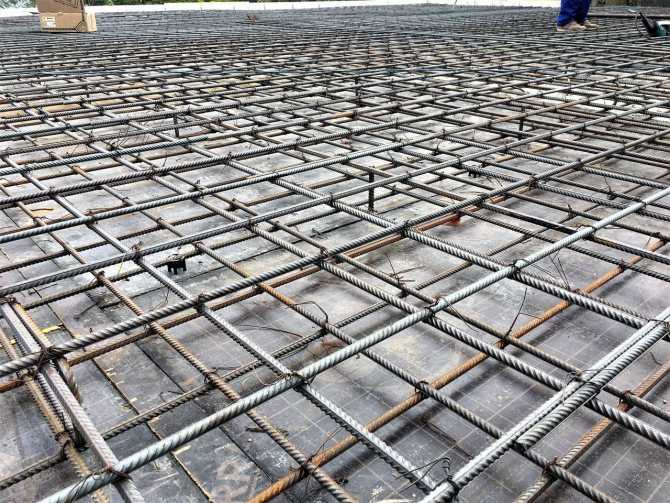

Усиление перекрытий путем армирования всей плоскости конструкции.

Методы усиления в зависимости от типа конструкции

Сборные и монолитные плиты перекрытия:

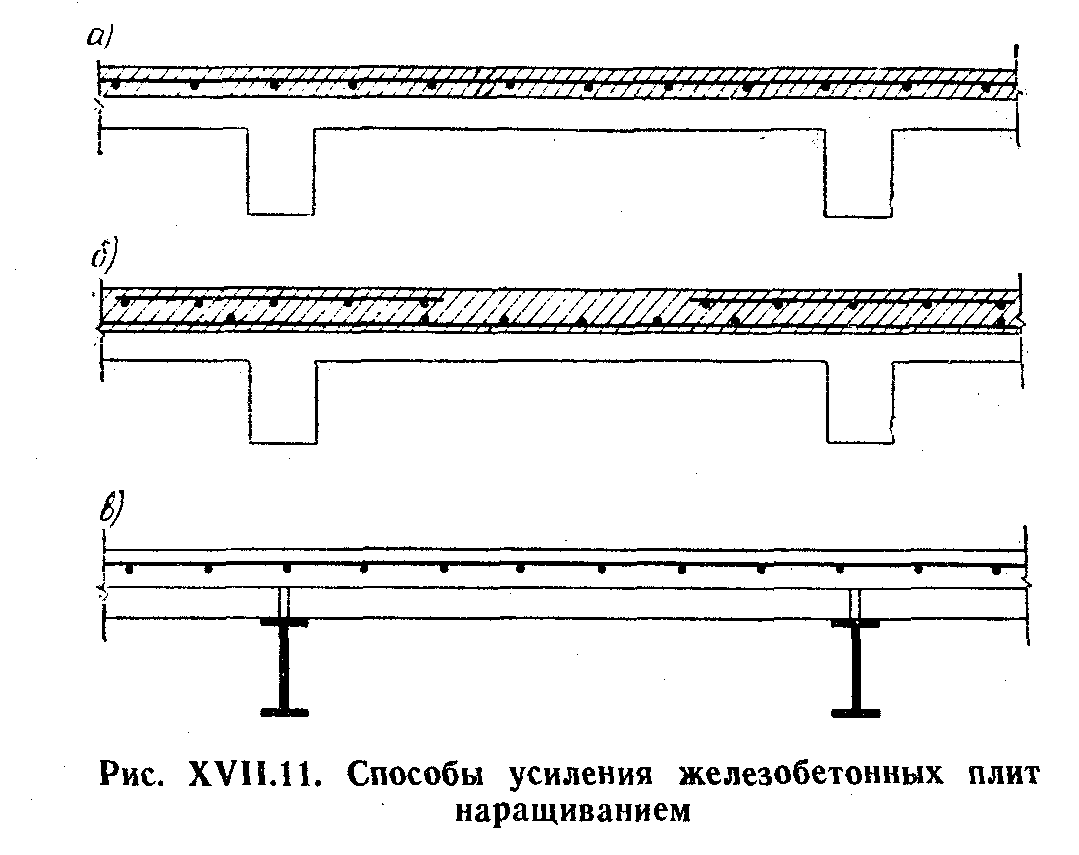

• Устройство набетонок с армированием (наращивание сверху), наращивание снизу
• Подведение продольных и поперечных металлических балок
• Усиление 2-х консольными врезками из швеллеров и двутавров
• Усиление замоноличиванием каналов и пустот

Усиление перекрытия углеродными ламелями

Балки покрытия и перекрытия:

• Жесткие разгружающие конструкции (ж.б. и стальные балки, рамы)
• Гибкие преднапряженные металлические балки, фермы, кронштейны
• Шарнирно-стержневые цепи
• Устройство охватывающих конструкций с добавлением арматуры
• Устройство рубашек с добавлением арматуры
• Одно- и двустороннее наращивание
• Установка металлических стоек
• Фермы и шпренгельные металлические системы
• Дополнительная преднапряженная арматура
• Преднапряженная горизонтальная, шпренгельная или комбинированная затяжка
• Преднапряженные наклонные тяжи

Усиление подкрановых балок:

• Устройство слоя армированного бетона
• Наращивание полки железобетоном
• Устройство горизонтального стального пояса для восприятия горизонтальных усилий
• Усиление колонны стальными элементами

Колонны центрально и внецентренно сжатые:

• Железобетонная обойма или рубашка
• Наращивание железобетоном
• Преднапряженные распорки
• Металлическая обойма
• Усиление консолей стальными деталями

Современные методы усиления предполагают использование специализированных материалов, таких как высокопрочные ремонтные смеси и композиционные материалы для внешнего армирования конструкций. Применение композитов (стекло- и углепластиков), позволяет решить большинство задач усиления с большей эффективностью по сравнению с традиционными методами. А высокая технологичность работ дает значительное преимущество по скорости выполнения работ.

Компания “Технологии усиления” предлагает услуги по ремонту, реконструкции и усилению зданий и сооружений композитными материалами. Инженеры компании осуществляют предварительный расчет проекта, выезжают на объект и готовят проектную документацию.

Для получения бесплатной консультации и вызова специалиста на объект обращайтесь:

Чтобы улучшить состояние перекрытий, используют

• деревянные накладки;
• металлический жесткий профиль, прутья, полосы;
• наращивание углеволокна.

Деревянные накладки применяются, чтобы выполнить усиление балок перекрытия из бруса. Протезы изготавливаются на всю длину и фиксируются с противоположных сторон, сверху-снизу (слева-справа) хомутами из полосовой стали.

Металлический профиль, полосы или прутья используют так же, как деревянные накладки.

Наращивание углеволокном – самый популярный вариант восстановления. Материал отличается легкостью, прочностью, огнестойкостью, устойчив к перепадам температур, грибкам, коррозии.

Вид углепластика (пластины, жгуты или ленты), толщина слоя подбирается в зависимости от типа перекрытия, а также расчетной нагрузки. Углеволокно универсально, используется, чтобы выполнить усиление металлических балок перекрытия, применяется для ремонта деревянных, жб поверхностей.

Необходима проверка состояния, усиление балок углеволокном, установка промежуточных опор? Обращайтесь в строительную . Специалисты выполнят все подготовительные работы, быстро и качественно восстановят перекрытия.

Профессионализм

Весь Штат Компании – Высотники С Большим Опытом Работ, Имеющие Соответствующее Образование. Компания Имеет Все Необходимые Допуски, Разрешения И Сертификаты На Выполнение Высотных Работ.

Беремся за любые высотные работы

Мы Всегда Готовы Предоставить Бесплатную Грамотную Техническую Консультацию И Рассчитать Проект По Любому Вопросу Связанному С Промышленным Альпинизмом.

Благодаря Большому Опыту Работы В Разных Сферах Строительства Наша Компания Может Решать Задачи Различной Сложности.

Безопасность

Ежегодная Переаттестация Спациалистов, Медицинское Обследование, Поэтапный Инструктаж, Использование Защитных СИЗ.

Качество

СК Олимп Полностью Берет На Себя Организацию Верхолазных Работ На Объекте ( Подбор Специалистов, Приобритение Материалов, Инструмента, Специального Снаряжения, Установка Спецоборудования.

Регулярно разрабатываются выгодные для клиентов системы скидок.

Найдите дешевле в Екатеринбурге и получите скидку 5%!

Для чего необходимо усиливать перекрытия?

Усиление железобетонных плит перекрытия производится с целью восстановления их целостности, рабочих характеристик и в частности – несущей способности. Это выполняется при реконструкции зданий, плановых ремонтных работах, надстройках дополнительных этажей или при обнаружении явных дефектов визуальным осмотром. Также мероприятия по увеличению несущей способности перекрытий могут понадобиться при изменении назначения помещения – например, если в нем предполагается установить тяжелое оборудование.

Самой распространенной причиной образования дефектов на горизонтальных несущих конструкциях является коррозия арматуры – продукты этого процесса увеличиваются в объеме и разрушают окружающий бетон. Также в результате поражения ржавчиной уменьшается сечение прутков армирующего каркаса, что ведет к снижению несущей способности конструкции.

Фото 1. Обвал бетона в результате поражения армирующего каркаса коррозией

Обнаружить проблемные участки довольно сложно, тем более, если они скрыты отделочными материалами

Главное – внимание к деталям. Явные признаки износа плиты перекрытия:

• образование поверхностных и глубоких трещин;
• появление сколов;
• отслоение стяжки на полу или штукатурки на потолке;
• появление темных или светлых пятен на поверхности.

Технология усиления определяется специалистами на основании характера дефектов и конструктивных особенностей горизонтальной несущей конструкции.

Усиление перекрытий – подготовительные мероприятия

Правильный подход к осуществлению мероприятий по ремонту влияет на надежность и долговечность восстанавливаемых конструкций.

Ремонтные работы требуют подготовки и выполняются в следующей последовательности:

1. Выявляются уязвимые участки.
2. Определяется фронт строительных работ.
3. Разрабатывается проектная документация по усилению перекрытия.
4. Выполняются необходимые для реставрационных работ расчеты.
5. Выбирается подходящий метод восстановления.
6. Подготавливаются строительные инструменты.
7. Приобретаются стройматериалы, предусмотренные проектом.

Остановимся на особенностях выполнения отдельных этапов.

Усиление плит перекрытия иногда сопровождается включением в работу новых элементов

Для оценки реального состояния железобетонного перекрытия и определения его фактической нагрузочной способности проводится обследование одним из указанных методов:

• путем визуального контроля определяется правильность геометрии, целостность армирования, степень воздействия повышенных нагрузок от технологического оборудования, наличие локальных дефектов бетонного массива;
• методом инструментального контроля определяется запас прочности бетона, размер поперечного сечения арматурных прутков, ширина и толщина трещин, величина прогиба панелей перекрытия, толщина цементной стяжки или защитного слоя бетона.

Завершив мероприятия по обследованию, определяются с методикой выполнения работ, предусматривающей решение следующих задач:

• восстановление нагрузочной способности железобетонных плит;
• выполнение работ по дополнительному укреплению панелей;
• устранение факторов, вызвавших дефекты железобетонной основы.

Независимо от вида перекрытия, до начала восстановительных мероприятий выполняют следующие работы:

монтируют под укрепляемой конструкцией вертикально расположенные опоры, изготовленные из стальных труб или деревянных бревен. Фиксация опорных элементов, предназначенных для перераспределения усилий, осуществляется с помощью распорок или подкладок; удаляют остатки старой краски, слой штукатурки и побелки

Важно удалить отслоения бетона, а также тщательно очистить элементы арматурного каркаса от коррозии с помощью металлической щетки; очищают поверхность от напольного покрытия и старой стяжки, а также производят демонтаж находящегося в помещении технологического оборудования. На участках, где планируется локальное восстановление, следует удалить пыль и обезжирить поверхность бетонного массива и арматуры

На участках, где планируется локальное восстановление, следует удалить пыль и обезжирить поверхность бетонного массива и арматуры.

Иногда могут устанавливаться дополнительные опоры
