Углубление колодца своими руками

Подбор бетонных колец

Так как углубление колодца не обходится без обсады – ее роль играют бетонные кольца – то важно правильно выбрать диаметр. Он естественно меньше бетонного уложенного коридора, так как вставка произойдет сверху. Чтобы не ошибиться, внешний диаметр нового кольца должен равняться внутреннему старому ± 2–3 см учитывая толщину скрепляющей арматуры

Чтобы не ошибиться, внешний диаметр нового кольца должен равняться внутреннему старому ± 2–3 см учитывая толщину скрепляющей арматуры.

Однако, при подборе оптимального размера, учитывают следующие особенности:

Если шахта старого колодца осталась со времени эксплуатации ровной, без сдвигов, то на диаметр равный 90 см, укладывают 80-ку.
Если перекос наблюдается невооруженным глазом, то диаметр нижнего кольца еще меньше – около 70 см. Это повлечет за собой увеличение зазора, который впоследствии пересыпают мелким щебнем, служащим как фильтр для воды.

Обратившись к производителю подобных изделий, можно получить исчерпывающую информацию по данному вопросу, если уверенность в собственных знаниях мала.

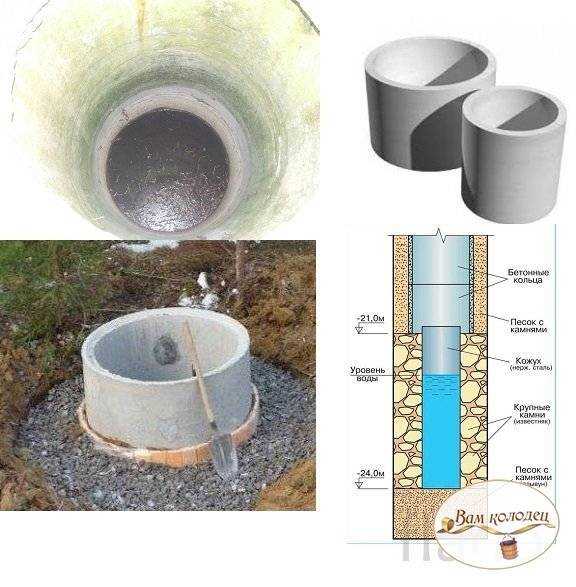

Углубление колодца проводится кольцами меньшего диаметра, который подбирается в зависимости от кривизны шахты

Почему падает уровень воды

Если брать год за единицу времени, то за этот период уровень воды в колодце не одинаковый. На это влияет очень много факторов, которые не зависят от владельца. Одна из главных причин, по которой меняется уровень воды в колодце или скважине заключается в гидрологических условиях. При длительном засушливом периоде летом или низких температурах в холодное время года вода может практически полностью исчезнуть. Когда такое случилось – не нужно паниковать и вмешиваться в конструкцию.

Если водоносная жила обладает небольшими запасами, со временем уровень воды уменьшается, особенно если вода в шахте пополняется нерегулярно и, тем более, при большом водозаборе. В данном случае можно углубить существующий или сделать новый. Как правило, первый вариант будет намного дешевле, менее затратным с финансовой и физической стороны.

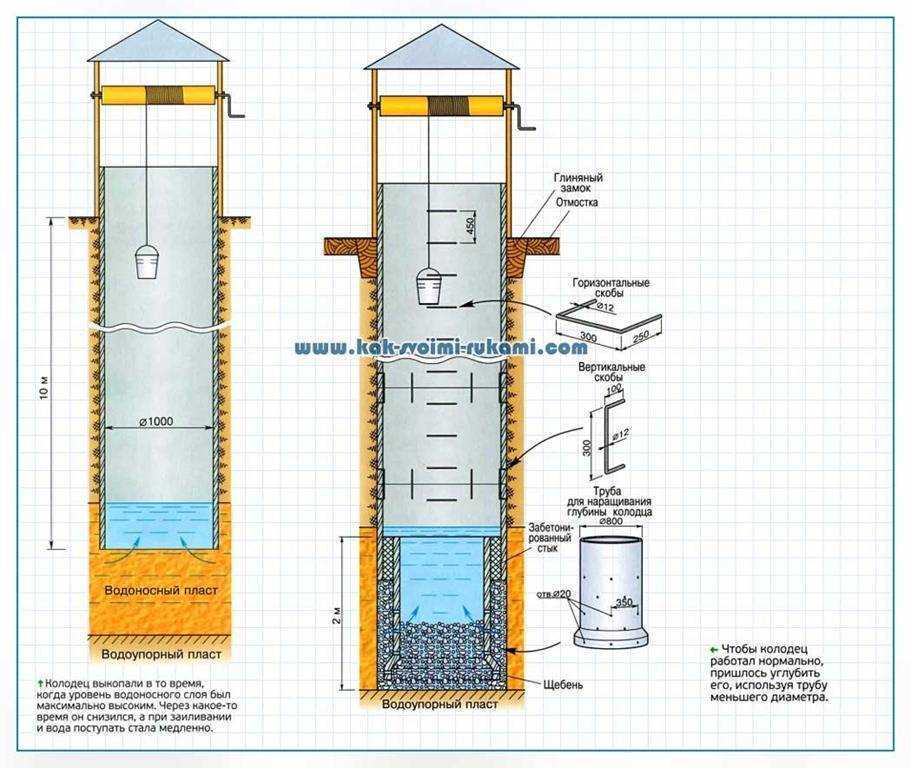

Схема углубление колодца

Углубляется и тогда, когда по всей местности снижается уровень воды. Это происходит по причине отсутствия подпитки через отфильтрованные атмосферные воды. Дно на протяжении времени может заиливаться, поэтому плохо пропускает воду, поэтому влага ищет другие пути выхода.

В некоторых ситуациях бывает, что осадков выпадает норма, но уровень воды все равно на низком уровне. Причина может быть в том, что на данной местности появился как минимум еще один колодец или скважина с большим дебетом. Они могут на некоторое время «уводить» воду. Лучше будет подождать несколько недель, если воды не прибавилось, тогда можно делать углубление колодца.

В водоприемной части могут изнашиваться элементы, что тоже может стать причиной уменьшения уровня воды. В данном случае вода просто уходит в образовавшиеся отверстия. Их обнаружить нелегко, поскольку расположены они под слоем ила и осадков. Для начала нужно прочистить его, а затем провести герметизацию.

Этапы сооружения колодца

Работы по монтированию колодца начинают, проверяя сооружение снаружи на наличие выпуклостей, которые мешают при опущении колец в низ ямы. Швы фиксируют металлическими скобами с помощью болтов, закрепляемых в заранее сделанные отверстия. Этот этап – важный, так как крепление стыков не приводит к разрыву стен скважины при движении грунтового слоя. Выполнив работы по скреплению колонны, выбирают фильтр, который устанавливают на дно сооружения. Следующий этап включает в себя земельные работы. В завершение строительства высыпают донный фильтр и заполняют образовавшиеся швы смесью из цемента. Не стоит забывать о чистке поверхностей перед внесением финального фильтра, дабы избежать загрязнений вод в дальнейшем.

Разведочное бурение своими руками

Пробурить неглубокую разведочную скважину можно и самостоятельно. Используют садовый или даже рыболовный бур, прикрепляемый к наращиваемой ручке. Но бурение – довольно трудоемкий процесс, ведь через каждые 0,5 м инструмент приходится извлекать из скважины. Более быстрый и легкий способ – устройство скважины-иглы или абиссинского колодца.

Используя данный метод, грунт не сверлят, а прокалывают дюймовой трубой с заостренным наконечником, которая по мере заглубления наращивается.

В самой нижней части «иглы», непосредственно за наконечником, выполняется перфорация, затем на этот участок напаивается проволочная навивка с зазором между витками в миллиметр – фильтр.

В грунт трубу забивают кувалдой или бабкой, надев на нее специальную деталь – подбабник.

Если близко вода, «игла» начнет погружаться быстрее. В этом случае ее заполняют водой, после чего продолжают забивать. Если вода резко ушла вниз, значит обнаружен водоносный пласт. Пока строится колодец, хорошо промытая скважина-игла может служить временным источником воды, которую следует выкачивать ручным или электрическим насосом.

Что учесть перед выполнением работ?

Если вы решили углубить колодец из-за отсутствия воды в нём, то перед тем как начать сначала промониторьте колодцы соседей. Может оказаться, что и у них дебит воды резко снизился. Причинами тому могут быть такие ситуации:

Проведение любых работ по углублению в грунт поблизости с вашим участком (копка котлована, копка колодца и пр.). В этом случае есть смысл подождать около месяца. Скорее всего, вода вернется после распределения по водоносному горизонту.
Сезонные изменения в грунте. Чаще всего такое происходит летом в жару и зимой в сильные морозы. Здесь тоже стоит присмотреться и не спешить проводить углубление колодца своими руками.

Материалы, инструменты и оборудование

Чтобы обеспечить увеличение шахты, потребуются определенные материалы для каждого из применяемых вариантов:

для осаживания конструкции – бетонные кольца, цемент, песок, жидкое стекло, металлические пластины с анкерными болтами;
обустройство выкопанного углубления ЖБ кольцами – звенья из бетона меньшего диаметра, чем внутренние у венцов колонны, на 4-6 см;
увеличение глубины пластиковой трубой и фильтром – ПВХ-труба меньше внутреннего диаметра бетонной колонны на 4-6 см, сетка из нержавеющей стали с мелкой ячеей, герметик, анкерные болты, хомуты крепления;
углубление скважиной и увеличение дебита через плывун – обсадная пластиковая и металлическая труба диаметром 25 мм, наконечник с перфорацией;
глубинный насос для постоянной работы.

Для выполнения работ необходимы следующие инструменты, оборудование и приспособления:

Лопаты, лом, ведра, веревка; непромокаемая спецодежда, резиновые сапоги.
Приспособление для подъема ведра из шахты, грузовой бетонный блок, электрический удлинитель.
Электрическая лебедка, электродрель, болгарка, скважинный насос.
При осаживании конструкции необходимо привлечение экскаватора.

Причины пересыхания колодца

Уход воды из источника может быть связан с различными факторами:

сезонная засуха;
высокое водопотребление;
разгерметизация стыков колец;
заиливание донного фильтра.

Сезонный уход влаги вызывает отсутствие осадков в летний период или зимнее промерзание грунта. Он наблюдается сразу во всех соседних колодцах и не требует вмешательства извне. Ожидание может затянуться на несколько недель до ближайшего ливня. Если падение уровня вызвано повреждением шахты или заиливанием, то необходимо провести ремонтные работы.

Иногда уход воды связан со строительными работами на соседних участках. К примеру, устройство любого гидротехнического сооружения, большее по объему приведет к резкому уходу воды, но через некоторое время баланс установится и вода достигнет прежнего уровня. Но иногда строительство на соседнем участке может напрямую сказаться на качестве воды. Технические здания и сооружения, бани, туалеты, скотные дворы могут сделать воду не пригодной для питья. В этом случае необходимо проанализировать ситуацию и принять решение: углублять или выкопать колодец на новом месте, если позволяют размеры участка.

При отсутствии восстановления дебета после положенного ожидания приходится приступать к сложным и трудоемким мероприятиям по углублению колодца. Лучше поручить эту работу профессиональным бригадам, имеющим соответствующий опыт и оборудование. Но расценки на их услуги не всем доступны, поэтому владельцы источников часто действуют самостоятельно.

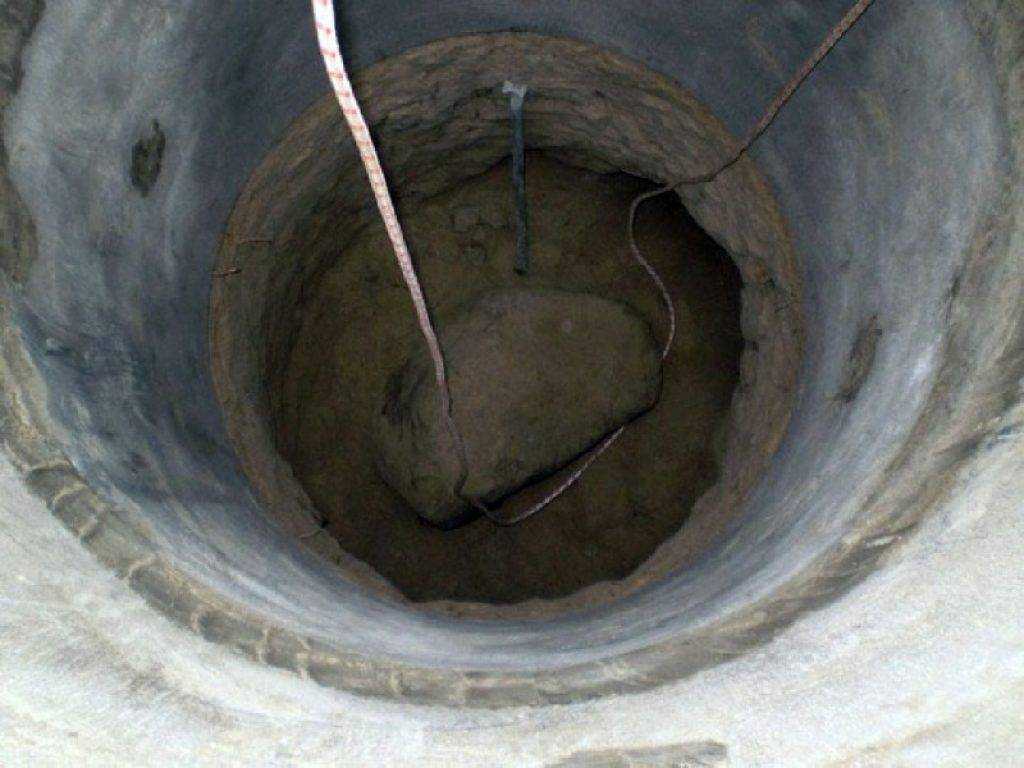

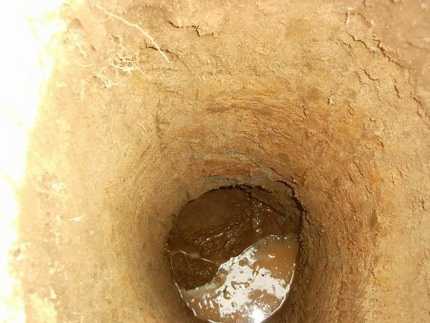

Пересохший колодец

В каких случаях оправдано углубление колодезной шахты?

Уход воды, связанный с изменением русла подземной реки или появлением производительной скважины на соседнем участке, придется углубить колодец.

Прежде, чем приступать к трудоемкой работе. Следует изучить ее перспективы, обратившись к специалистам. Они определят глубину залегания следующего водоносного горизонта, дадут советы и рекомендации по ремонту колодца. Заниматься углублением шахты стоит при совпадении нескольких факторов:

Нет возможности выкопать на участке новый колодец.
Питьевая вода из источника отличается хорошим качеством.
Шахта не имеет искривлений, трещин между бетонными кольцами.
Размер действующей конструкции не превышает 10 колец.

Чтобы убедиться в удовлетворительном состоянии шахты, потребуется ее осмотреть. Если кольца не были скреплены металлическими скобами, то необходимо выполнить эту процедуру. На каждое кольцо потребуется 2 крепежа. При обнаружении трещин, выполняется замазывание специальными составами для гидропломбы.

Рекомендуемое увеличение глубины составляет 3 кольца (3 метра), но этот показатель зависит от плотности грунта, залегания водоносного слоя и других индивидуальных факторов. Необходимо оценить геологические условия, чтобы не попасть на грунт-плывун и удостовериться, что старые кольца удержатся на месте и не сползут.

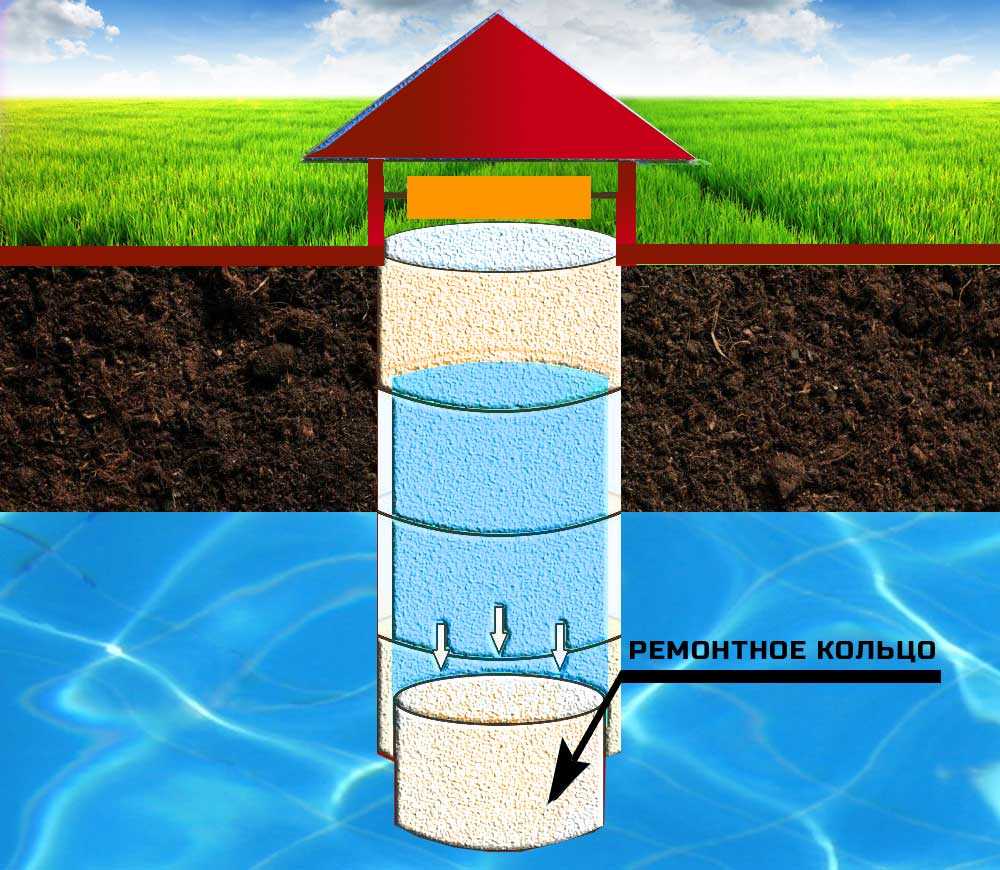

План размещения ремонтных колец

Этапы сооружения колодца

Способы углубить колодец своими руками

Прежде чем выбрать правильный способ углубления, необходимо изучить свойства грунта, водоносный слой и разобраться с причинами исчезновения воды. Для проведения ремонтных работ понадобятся насос, лопата, ведра, лебедка, веревочная лестница, отбойный молоток, каска с фонариком, резиновые сапоги или спецодежда. Перед тем как приступить к ремонту и обслуживанию источника, следует проверить, в каком состоянии находится колодец.

Осаживанием бетонной колонны

Применим лишь к тем шахтам, которые пробыли в эксплуатации не более года, имеют в составе менее 10 звеньев и новые кольца.

Для этого необходимо:

Снять с колодца ворот и очистить дно от ила и прочих примесей, проверить кольца на наличие повреждений.
Удалить грунт со дна, используя ведра, трос и блок. Убрать землю с подкапыванием под нижнее кольцо.
Надавить на верхнее звено таким образом, чтобы осадить всю конструкцию на глубину, выкопанную прежде.
Процесс повторить несколько раз, до следующего слоя воды. Глубина погружения при этом не должна превышать 3 м.
Сверху присоединить новые, недостающие кольца, прикрепить их к стволу пластинами с болтами и скобами, стыки зацементировать. Последнее кольцо установить над уровнем земли.

Этот способ гарантирует сохранение целостности конструкции, но существует и риск повредить кольца в процессе вдавливания. К минусам относится и ограничение по глубине.

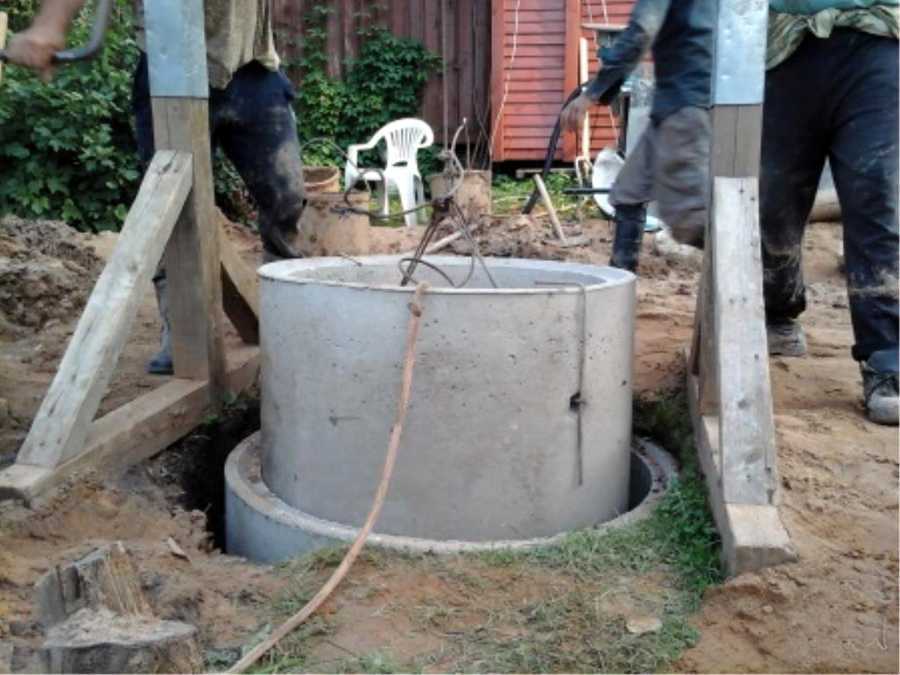

После осаживания соединяем кольца металлическими скобами и затем цементируем стык.

Наращивание колодезных стенок снизу

Работы нужно вести в несколько этапов, лучше всего по 30-40 см, чтобы дать цементу затвердеть, иначе, в случае внезапного оседания шахты, кольцо сломает неокрепший цемент или кирпич.

Выполняем кладку тщательно отобранным кирпичом.

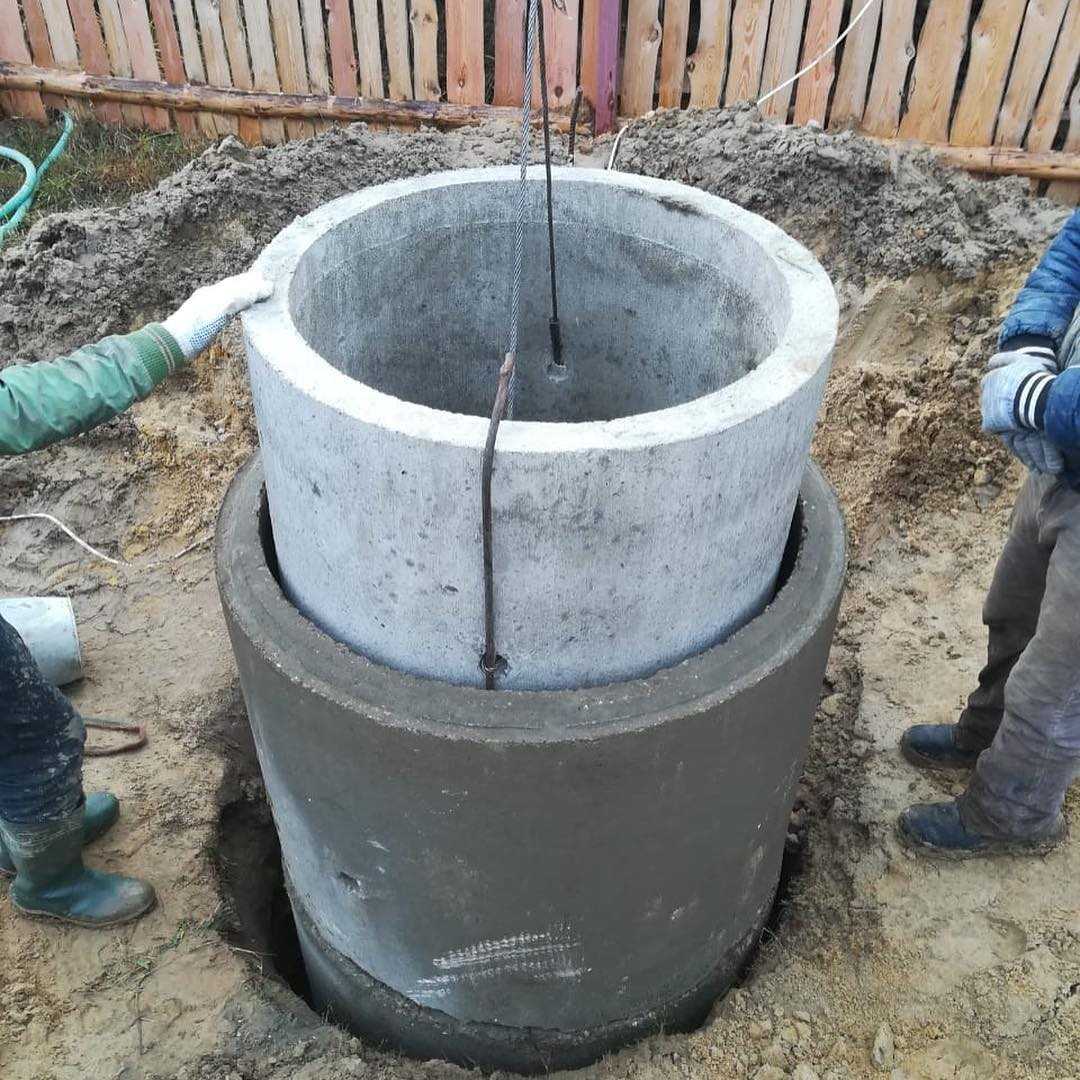

Бетонными кольцами меньшего диаметра

В отличие от предыдущих, данный вариант не требует подкапывания под нижнее звено.

Выполняется увеличение выработки заподлицо с внутренней стеной колонны до осыпания стен воронки.

На последнем этапе следует выполнить гидроизоляцию швов и заполнить раствором из бетона и песка пространство между старыми и новыми звеньями.

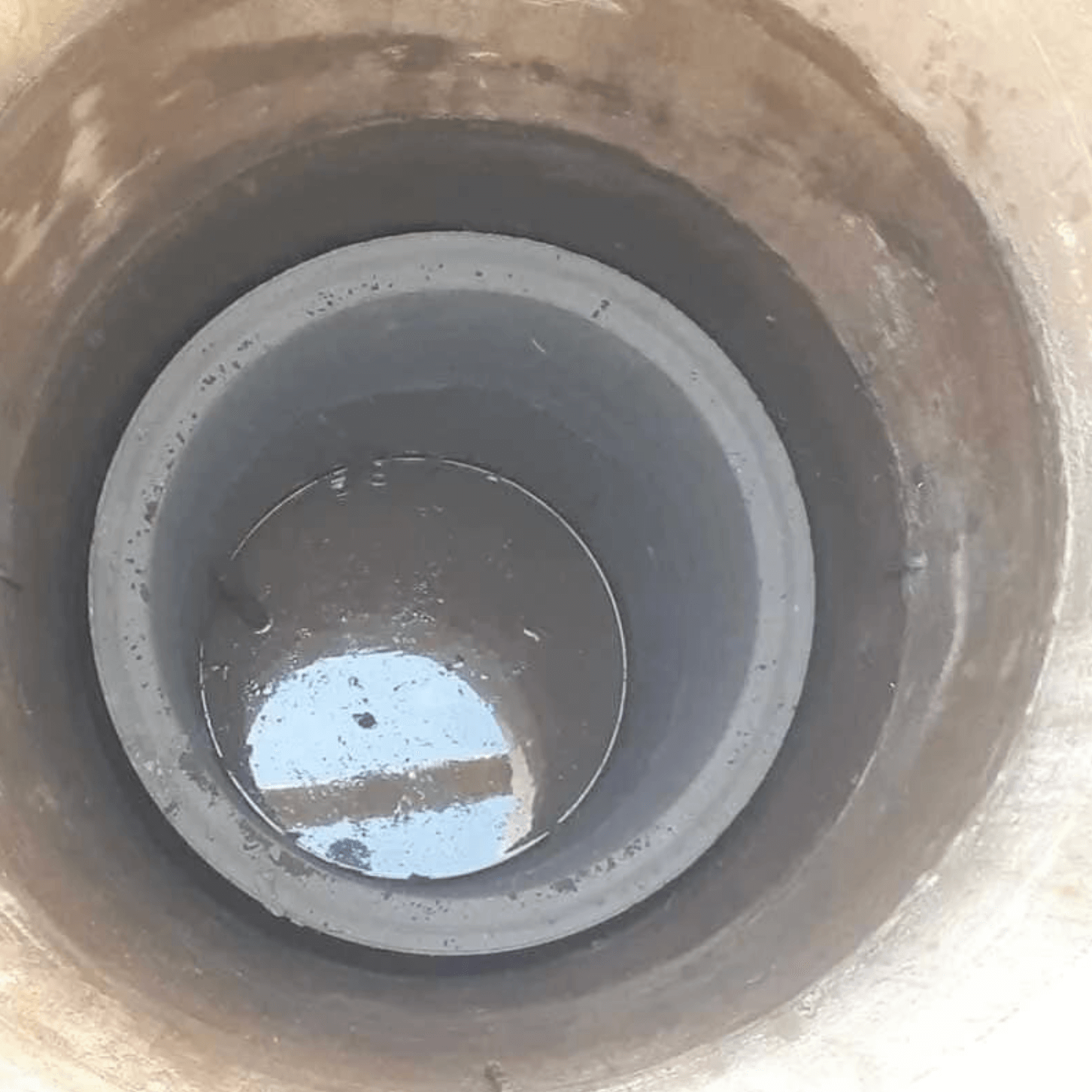

Сооружение, углубленное кольцами меньшого размера.

Фильтром

Для метода очистки фильтром необходима метровая пластиковая или металлическая труба. Она перфорируется и оборачивается стальной сеткой с мелкими ячейками, выступающей в качестве фильтрующего материала, предотвращающего попадание песка в трубу. Труба опускается в скважину и вгоняется в грунт на дне, для большей устойчивости фиксируется к стенкам колодца анкерами.

Этот способ позволяет достичь следующего водоносного слоя, так как труба наполняется грунтом, илом и иными органическими породами, вытаскивается, очищается, погружается снова, и так до достижения требуемого результата.

Пластиковой трубой

Для этого понадобится пластиковая труба с гофрированными снаружи стенками. Она опускается внутрь колодца до дна. Когда труба доходит до прибывающего с большой скоростью слоя воды, следует осадить ее до самого дна, пространство между колонной и пластиковой трубой засыпать галькой, песком и цементом и залить водой.

Таким же образом необходимо опустить следующее звено трубы, соединить его с предыдущим, снова в свободное пространство засыпать бетонно-песчаную смесь. Повторять, пока последнее звено не достигнет уровня земли.

Этот способ позволяет защитить бетонную шахту от разрушения и деформации, продлевая срок ее эксплуатации. Кроме того, пластиковые трубы защищают шахту от плывуна. Единственный недостаток в том, что в случае повреждения их невозможно вытащить обратно.

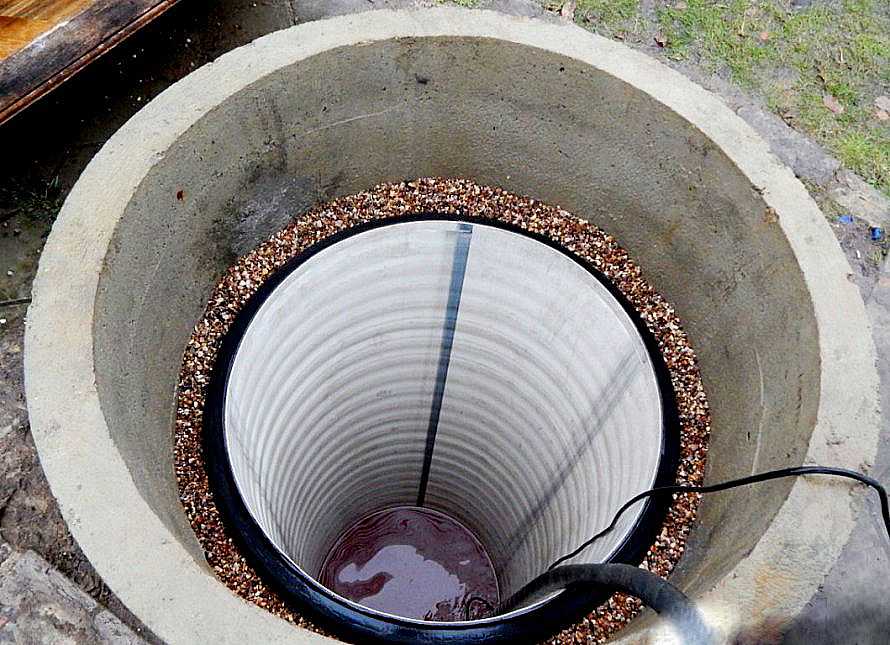

Пластиковая труба защищает бетонную шахту от разрушения.

Пробуренной внутри скважины

От дна шахты производится бурение до водоносного слоя. В скважину вставляется пластиковая обсадная труба, а в нее опускается глубинный насос, который с помощью помпы подает в колодец чистую воду без дополнительной фильтрации. Недостаток метода в том, что им невозможно воспользоваться без насоса, необходимого для прокачки после бурения.

Бурим скважину до водоносного слоя.

Увеличение выработки в плывуне

Плывуны встречаются двух видов:

подвижные;
ложные.

Если в процессе очистки пришлось столкнуться с первым видом, следует прекратить работы и приступить к выкапыванию нового колодца.

Если плывун ложный, его плавучесть нейтрализуется оказанием на него высокого давления. Такое давление можно создать, используя железобетонные кольца меньшего диаметра, чем звенья колонны.

Если плывун толще 2 м, через слой слабого грунта забивается труба с толстыми стенами диаметром 25 мм. Она помещается на глубину 20 м, до чистой воды, которая и должна заполнять колодец.

Если на дне колодца плывун, то углублять скважину нельзя.

Проведение углубления на подвижном грунте

Углубление бетонных колец часто выполняют на подвижном грунте – плывуне, который представляет собой консистенцию песка и ила. В подвижном состоянии плывун дает о себе знать во время работы над углублением. является опасным для жизни, так как присутствует риск засосать и потопить человека. Размеры плывуна часто достигают десяти метров. Единственно правильным выходом в данной ситуации может быть выбор иного места для копания колодезной ямы. В крайних случаях углубить бетонную конструкцию можно, когда почва после мороза промерзнет – этот вариант существует при наличии плывуна маленького размера.
