Топ-5 калькуляторов для установки веса металла по размерам

Уголок

Размер	Вес кг/п.м	Размер	Вес кг/п. М
20х3	0,89	125х16	29,7
20х4	1,15	140х9	19,4
25х3	1,12	140х10	21,5
25х4	1,46	140х12	25,5
32х3	1,46	160х10	24,7
32х4	1,91	160х11	27
35х3	1,6	160х12	28,4
35х4	2,1	160х14	34
40х3	1,85	160х16	38,5
40х4	2,42	160х18	43
40х5	2,98	160х20	47,4
45х3	2,08	180х11	30,5
45х4	2,73	180х12	33,1
45х5	3,37	200х12	37
50х3	2,32	200х13	39,9
50х4	3,05	200х14	42,8
50х5	3,77	200х16	48,7
50х6	4,47	200х20	60,1
56х4	3,44	200х25	74
56х5	4,25	200х30	87,6
63х4	3,91	220х14	47,4
63х5	4,81	220х16	53,8
63х6	5,72	250х16	61,6
70х5	5,38	250х18	68,9
70х6	6,39	250х20	76,1
70х7	7,39	250х22	83,3
70х8	8,37	250х25	94
75х5	5,8	250х28	104,5
75х6	6,89	250х30	111,4
75х7	7,96	Неравнополочный
75х8	9,02	45х28х4	2,2
75х9	10,07	56х36х4	2,81
80х6	7,36	56х36х5	3,46
80х7	8,51	63х40х5	3,91
80х8	9,65	63х40х6	4,63
90х6	8,33	75х50х5	4,79
90х7	9,34	80х50х5	4,49
90х8	10,93	80х50х6	5,92
90х9	12,2	90х56х6	6,7
100х7	10,8	90х56х8	8,77
100х8	14,3	100х63х6	7,53
100х10	15,1	100х63х7	8,7
100х12	17,9	100х63х8	9,87
100х14	20,6	110х70х8	10,93
100х16	23,3	125х80х8	12,58
110х7	11,9	125х80х10	15,47
100х8	13,5	140х90х8	14,13
125х8	15,5	140х90х10	17.46
125х9	17,3	160х100х9	17,96
125х10	19,1	160х100х10	19,85
125х12	22,7	160х100х12	23,58
125х14	26,2	200х125х11	27,37

Как рассчитать массу уголка, швеллера, двутавровой балки

Расчёт параметра производится с использованием данных о ширине полки, толщине металла. Изделие рассматривают как половину прямоугольного профиля.

Однако уголки различных производителей имеют реальные весовые характеристики отличные от табличных данных. Они намеренно снижают толщину полки. Мотивируют стремлением к удешевлению продукции. Разница параметра значительно отличается от параметров, предусмотренных ГОСТ. Весовые характеристики швеллера, двутавровые балки определяются по данным таблиц. Это вызвано трудностями расчёта объёма сложных геометрических фигур.

Электросталеплавильный способ

Еще одним распространенным способом производства металлопроката является электросталеплавильный – плавка в специальных электропечах. Для нагрева чугуна используется электроэнергия, а в процессе плавки вырабатываются шлаки, от состава и количества которых зависит качество стали. Шлаки имеют свойство выводить из стали вредные вещества, поэтому использование электропечи позволяет получать на выходе нержавеющую сталь высокого качества.

В процессе плавки металл нагревается недостаточно сильно, что позволяет вводить в его состав различные легирующие добавки, улучшающие прочность конечного изделия. Кроме того, способ позволяет регулировать температуру металла для максимально эффективной выплавки.

Як без онлайн-калькулятора розрахувати вагу металу

Іноді виникають ситуації, коли необхідно зробити приблизний розрахунок ваги металу, не вдаючись до онлайн-допомоги, користуючись телефонним калькулятором і рулеткою. Щоб обчислити вагу виробу, потрібно помножити питома вага на обсяг. Визначення величини питомої ваги проблем не викликає. Складніше з’ясувати обсяг. У такому разі за основу потрібно взяти принцип Гюльдена: площа поперечного перерізу множиться на висоту. Дані величини можна визначити шляхом безпосереднього виміру.

Для того щоб розрахувати вагу виробу потрібно його обсяг помножити на питому вагу

Формули розрахунку ваги найбільш популярних виробів металопрокату.

Розрахунок ваги труби – M = (D — s) * s * 0,02466:

• M – маса одного погонного метра труби, кг;
• D – зовнішній діаметр розраховується труби, мм;
• s – товщина стінки труби, мм;
• 0,02466 – коефіцієнт при щільності сталі 7,850 г/см3.

Розрахунок ваги листа металу – M = S * 7,85:

• M – маса сталевого листа, кг;
• S – площа обчислюваного листа, м2;
• 7,85 – вага листа товщиною 1 мм і площею 1 м2, кг

Порахувати вага металевої труби можна за формулою: M = (D — s) * s * 0,02466

Розрахунок ваги арматури – M = (0,02466 * D2) / 4:

• M – маса 1 погонного метра арматури, кг;
• D – діаметр кола, мм;
• 0,02466 – коефіцієнт при щільності сталі 7,850 г/см2.

Важливо! Розрахунок за цими формулами дає більш точні результати, ніж спеціальний онлайн-калькулятор, так як значення величин у другому випадку округлюються.

Из истории металлопроката в России

Наша история металлопроката берет свое начало во времена правления Петра I., который прославился огромным количеством реформ и равнением на самые развитые европейские государства. Качественным изменениям подверглась и металлургическая промышленность.

Именно при Петре I в нашей стране было построено 253 завода, занимавшихся плавкой чугуна. Что интересно, в те времена предприятия не были государственными и принадлежали конкретным промышленникам и купцам. Такой ход совместно с огромными запасами сырья позволил России в XVIII веке занять лидирующую позицию среди мировых производителей чугуна.

В XIX веке предприятия продолжили совершенствоваться и уже выпускали изделия, предназначенные для самых разных сфер использования, в том числе для строительства судов и прокладки железных дорог.

Во времена СССР металлургическая промышленность стала одним из самых значимых направлений. Обороты сырья и готовых металлоизделий достигли огромных размеров.

К сегодняшнему дню индустрия существенно сбавила в своем развитии, и на территории России осталось всего около 60 предприятий. Впрочем, это никак не повлияло на качество и сортамент металлопроката, отправляемого как по всей стране, так и производимого специально на экспорт.

Расчет металлоконструкций в отношении экономичности

Существует ошибочное мнение, что чем меньше габариты и вес металлопроката, тем выгоднее будет из него конструкция. Понятно, что более тонкие уголки выдержат меньшую нагрузку и это справедливо по отношению к любым материалам из металла. Поэтому основных критериев определения экономичности изделия, будь то двутавр или швеллер, используются довольно много. В частности, обычный и пластический момент сопротивления (соответственно, W и Wп), момент инерции I, радиус инерции i и сопротивление поперечного сечения срезу Cc. Именно по всем этим параметрам определяется наиболее выгодная форма изделия.

В большинстве случаев логично использовать такую величину, как удельная площадь профиля в поперечном сечении, которая обозначается как Аw и определяется по формуле:

Аw = А/W2/3.

А – площадь поперечного сечения профиля, или, иначе, заданное количество материала;

W – момент сопротивления, равный единице.

Сравнивая различные элементы конструкции, при этом имея показатели N = N1, которые могут выражать любую из характеристик материала (W, Wп, I, I или Cc), мы все равно не всегда получаем идентичные профили. В связи с этим необходимо выполнять расчет металлоконструкций по формуле определения относительной экономичности одного материала относительно другого:

Δ = (F/F1 – 1). 100%

F и F1 могут означать массу либо стоимость определенной единицы длины или всего металлопрокатного изделия, а также площадь поперечного сечения.

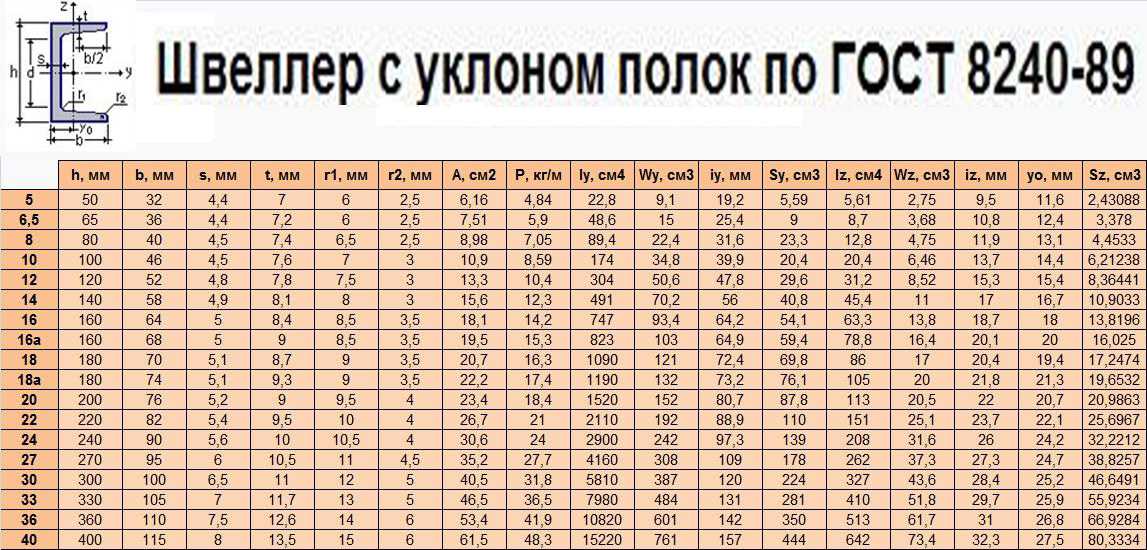

Швеллер стальной горячекатаный ГОСТ 8240–89

Стальной горячекатаный швеллер внешне представляет собой балку с профилем сечения как буква «П». По краям вертикальной стенки расположены перпендикулярно к ней две полки.

В обозначении швеллера зашифрован размер длины стенки, измеренный в сантиметрах от одной внешней грани полки до другой.

Например, швеллер №20. Значит, расстояние между его гранями или высота составляет 20 см (200 мм).

По форме и размерам металлопрокат характеризуется сериями:

• с уклоном на внутренних гранях полок – У;
• имеет параллельно расположенные грани – П;
• с параллельным расположением граней полок экономичные – Э;
• легкая серия с параллельно расположенными полками – Л;
• специального назначения – С.

Размеры сортамента и характеристики сечения сведены в таблицы, распределение выполнено в соответствии с видами профиля. Допускаемые предельные отклонения размеров профиля также стандартизированы в зависимости от размерного диапазона.

Существует для определения металлопроката таблица веса каждой детали.

Серийный швеллер по номеру	Размеры детали в мм	Номинальная масса, кг	Метры в тонне продукции
высота	ширина	толщина
П5	49–50	30–32	4,3–4,4	4,79–4,85	206,74
П6,5	65–66	36–37	4,4–4,6	5,93	169,78
П8	65–67	36–37	4,3–4,4	7,99	141,79
П10	97–100	44–46	4,4–4,5	8,57–8,6	116,42

Точность изготовления обеспечивает соответствие фактических размеров, указанным в стандарте. Определяют следующие классы точности:

• высокий уровень точности – класс А;
• уровень точности повышенный – класс Б;
• стандарт – класс В.

Обозначение класса точности указывается в маркировке.

Сортамент металлопроката: популярные виды продукции и алгоритмы расчета веса

Находясь в высотном здании, на палубе корабля, на борту лайнера, мало кто оценивает прочность строения – важен комфорт. Но без металлической основы в виде каркаса, листов, швеллеров, арматуры эти конструкции просто не существовали бы. Не обойтись без изделий из обработанного металла и в быту: кровля, трубы коммуникаций, решетки и т. д. Сортамент металлопроката многочисленный и разнообразный. О том, что такое металлопрокат, как выбрать продукцию нужного размера, и пойдет речь в статье.

Уголок металлический: сортамент, вес, характеристики, ГОСТы (прочитать подробнее)
Сортамент металлопроката — это перечень изделий, классифицированный по видам.

Характеристики и особенности трубной продукции

Трубы – довольно распространенная категория прокатной продукции. Основные характеристики данных изделий:

• общая длина;
• толщина стенки;
• внутренний и наружный диаметры;
• вид материала;
• способ изготовления.

Большая часть трубной продукции имеет круглое сечение, но производят также квадратные и плоские трубы. Способов изготовления несколько:

• прокатка;
• прессование;
• литье;
• сварка.

Основная часть металлических трубных изделий имеет круглое сечение. В зависимости от особенностей процесса изготовления трубы бывают бесшовные и сварные. Бесшовные применяют для транспортировки газов и жидкостей, находящихся под давлением выше 1 МПа. Сварные трубы создают путем сворачивания штрипса (прокатной полосы), накладывания способом встык и внахлест и сваривания шва. Эти изделия используют для перемещения по ним газов и жидкостей с низким давлением.

Труба стальная: гост, диаметр, вес, толщина стенок (прочитать подробнее)

Требования к трубной продукции регламентируются следующими документами:

• ГОСТ 10705-80 – трубы электросварные;
• ГОСТ 10704-91 – прямошовные изделия;
• ГОСТ 8732-78 – трубы бесшовные;
• ГОСТ 3262-75 (ТУ) – водогазопроводные;
• ГОСТ 8645-68 – профильные прямоугольные;
• ГОСТ 8639-82 – профильные квадратные.

Трубы используют в газовой и нефтедобывающей промышленности, в машиностроении, строительстве. Их применяют для прокладывания различных трубопроводов, для изготовления промышленных баллонов и сосудов.

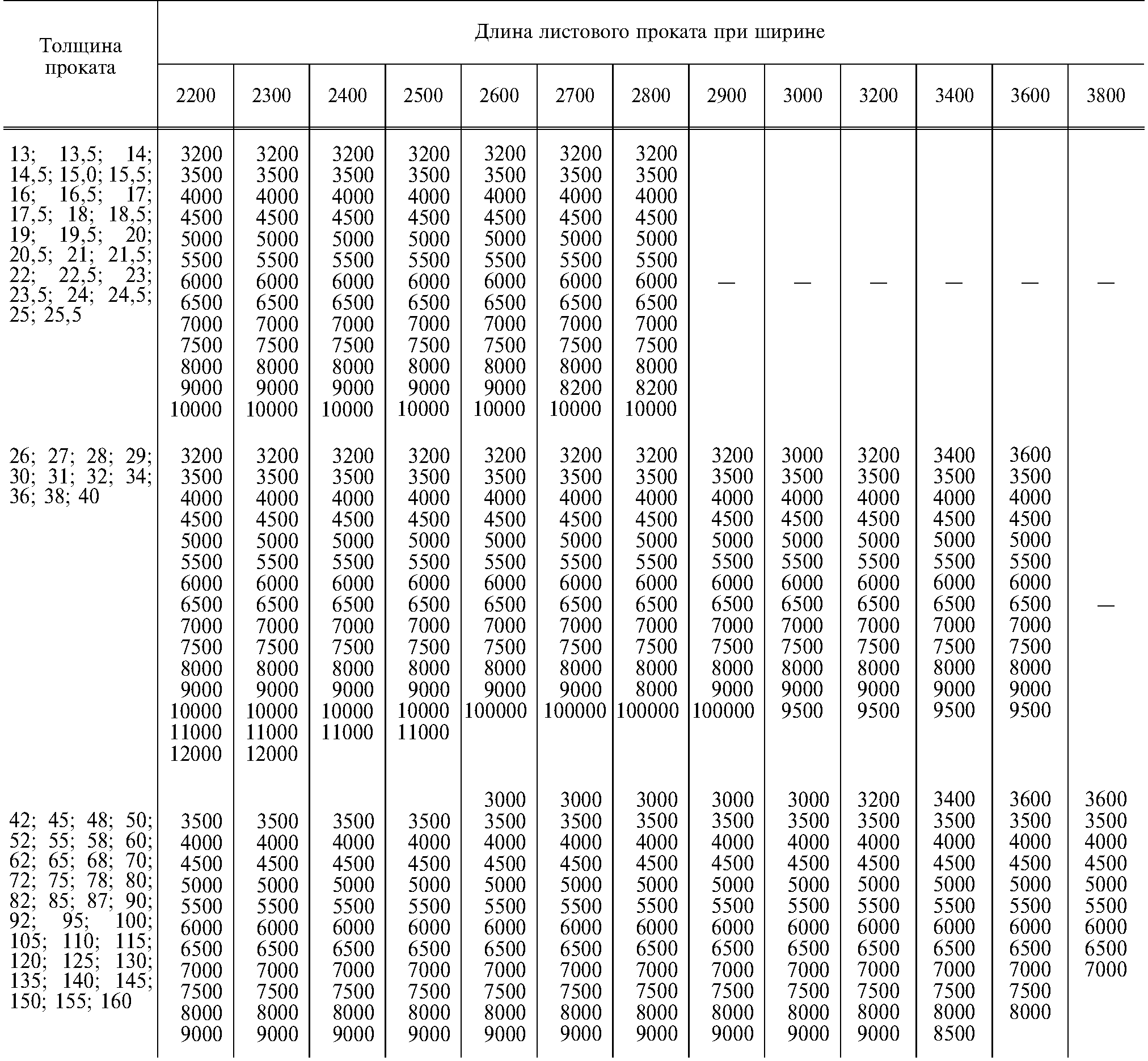

Считаем вес листового проката

Расчёт веса металлопроката достаточно простая задача подобного класса. Простота определяется формой исследуемого образца. Чтобы приступить к вычислениям, необходимо знать следующие характеристики:

• геометрические размеры исследуемого образца;
• плотность металла (для стали можно использовать усреднённый показатель, который равен 7850 кг/м3);

Первый этап предполагает вычисление веса листа металла площадью один квадратный метр толщиной один миллиметр. Вычисляют объём этого образца, умножают на плотность стали. Его получают стандартным перемножением трёх геометрических параметров между собой длины, ширины, высоты. Перемножив полученный результат на плотность, получают значение равное 7,8 кг/м3. Оно позволит вычислить вес листа любого геометрического размера и формы. Удобно тем, что не зависит от длины, ширины, толщины. Можно получить конечное значение, не прибегая к предварительному пересчёту. Поэтому основной задачей будет вычисление объёма выбранного листа. Например, вес листа, размер которого составляет длиной один метр, шириной два метра, толщиной 0,35 мм будет весить 5,5 кг. Лист толщиной 5 мм, размерами 1,5 м в ширину и длиной 6 метров будет весить 353,25 кг. Прежде чем применять металлический лист как перекрытие или строительную конструкцию следует оценить его вес.

Сортамент металлопроката в таблицах

Опубликовано 23.04.2018 · Обновлено 07.05.2018

Приветствую вас на сайте – ssopromat.ru. На данной странице вы найдете ссылки на сортаменты металлопроката: двутавров, швеллеров, равнополочных и неранополочных уголков, а также металлических труб. Все характеристики скомпанованны в таблицы.

Особенности сортаментов

Все параметры профилей, и размеры, и геометрические характеристики: площадь, момент сопротивления, статический и осевой момент инерции представлены в виде таблиц. Данные взяты из актуальных ГОСТов. Таблицы имеют определенные полезные особенности. Предусмотрены функции группировки и фильтрации данных, а также они являются адаптивными к любому размеру экрана устройства. Поговорим о каждой особенности отдельно.

Группировка параметров

В таблицах, которые представлены на этой странице все параметры выведены на одном экране. Если перейдете на другие странички где перечислены параметры других профилей, то там вы заметите, что в каждой таблице выводится только часть строчек, между группами строчек можно переключаться с помощью кнопок, расположенных в правом нижнем углу таблицы. Сделано это для удобства просмотра информации, а также для уменьшения самой страницы.

Фильтрация информации

Как правило, при обращении к сортаменту, людей интересуют характеристики определенных профилей. Например, при расчете балки и определении минимально необходимого момента сопротивления, выбирается номер профиля, который удовлетворяет условию прочности и затем все параметры выписываются для дальнейших расчетов, проверки его по касательным напряжений, расчету на жесткость и т. д. Для удобства, в каждую таблицу встроен поиск, в который можно ввести уникальную характеристику профиля, например, я использую момент сопротивления, после чего таблица выдаст только одну – нужную строчку. Тем самым при переписывании данных профиля вы не будете отвлекаться на другие параметры и не ошибетесь.

Адаптивность

Для мобильных устройств: смартфонов, планшетов, в таблицах предусмотрена горизонтальная прокрутка данных. Это, конечно, не так удобно, как просмотр таблиц на ПК. Однако, других альтернатив нет, т. к. таблицы являются довольно широкими.

Сортамент металлопроката

В этом блоке статьи будут представлены таблицы с самыми часто используемыми профилями, а именно:

• двутавры стальные горячекатаные по ГОСТ 8239-89
• швеллеры стальные горячекатаные с уклоном внутренних граней полок по ГОСТ 8240-97
• уголки стальные горячекатаные равнополочные по ГОСТ 8509-93

Двутавры

Важно! На специальной странице с сортаментом двутавров, есть и другие таблицы, с профилями, выполненными по другому ГОСТу. Для просмотра переходите по указанной ссылке

Швеллеры

Кстати! На отдельной страничке, вы можете найти полный сортамент швеллеров, где есть таблицы с характеристиками профилей, сделанных по другому ГОСТу.

Уголки

Важно! На другой странице с полным сортаментом уголков, вы найдете таблицы с параметрами равнополочных и неравнополочных уголков, изготавливаемых по другому ГОСТу

Область применения металлопроката

Сферы, в которых применяется металлопрокат достаточно разнообразны. Например, очень часто он используется в таких областях:

• машиностроение – один из ведущих потребителей металла;
• газо- и водоснабжение – незаменим на добывающих платформах и трубопроводе;
• дорожные работы – создаются ограждающие конструкции и рельсы;
• строительство – особенно востребован при создании несущих конструкций, креплений, строительных элементов;
• системы отопления и вентилирования – необходим для формирования металлических коробов, трубопровода, радиаторов.

Независимо от сферы применения металлопрокат в Москве отличается высоким качеством и надежностью. Его эксплуатационные характеристики всегда на высоте и его можно заказать недорого с доставкой в любое удобное время. Продукция российского производства – это традиционно качественный товар, структура и химический состав которого, а также прочностные показатели по сравнению с конкурентами практически всегда стремятся к идеалу. Особенно спрос увеличивается по нержавеющим позициям, так как стойкость к коррозии данного материала, всегда находится на предельно высоком уровне.

Преимущества и недостатки

Преимущества:

1. Это самый бюджетный способ строительства.
2. Поскольку общая конструкция мало весит, не нужно сооружать монолитных фундаментов.
3. Низкий показатель теплопроводности каркаса. Он быстро прогревается изнутри.
4. Коммуникации можно спрятать внутри стен.
5. Не нужно ожидать усадки. Можно заниматься отделкой сразу после возведения постройки.
6. При строительстве применяются экологически чистые материалы, которые не вредят человеку.
7. Не нужно иметь практических навыков, чтобы выполнить сборку каркаса.

Единственный недостаток каркасного строительства — плохая пароизоляция. После осадков внутри стен может скапливаться конденсат.

Особенности производства сортового металлопроката

Помимо физических характеристик и размера, цена сортового металлопроката зависит от способа его изготовления.

Горячекатаный металл

Горячекатаный круглый пруток

Нагрев заготовки перед помещением в прокатный стан ускоряет процесс изготовления. Получаемые таким способом изделия характеризуется равномерной структурой, сниженным внутренним напряжением. Это позволяет облегчить дальнейшую механическую обработку.

Горячая прокатка используется для создания крупногабаритных изделий, профилей из простых сплавов и прочих деталей, изготовление которых без нагрева осложнено.

Холоднокатаный металл

Холоднокатаный металл

Основная особенность произведенных методом холодной прокатки изделий – поверхностное упрочнение. Способ подходит для производства малоформатных профилей; он улучшает физико-механические параметры продукта.

По окончанию процесса изготовления сортовой металлопрокат в обязательном порядке маркируется. Маркировка содержит все геометрические данные, информацию о точности обработки, об использованном металле и о способе изготовления.

Способы производства сортового проката регулярно корректируются и совершенствуются, чтобы продукция соответствовала строгим требованиям (которые также постоянно растут), предъявляемым к готовым изделиям. Максимальной точности и самых высоких эксплуатационных характеристик требует машиностроение, судостроение, строительство стратегических объектов. Использование техники нового поколения позволяет легко решать задачи, которые казались невыполнимыми один-два десятка лет назад.

Если изготавливаемая прокатная продукция предназначена для применения в отраслях, требующих особых свойств металла (устойчивость к коррозии, прочие характеристики), это необходимо учесть на этапе производства. В металл добавляются специальные компоненты, производится особая обработка поверхности.

Сортамент металлопроката

Сортамент металлопроката

• Уголок
  • Уголок равнополочный по ГОСТ 8509-93
  • Уголок неравнополочный по ГОСТ 8510-86
• Швеллер
  • Швеллеp с паpаллельными гpанями полок по ГОСТ 8240-97
  • Швеллеp с уклоном полок по ГОСТ 8240-97
  • Швеллеpы экономичные с паpаллельными гpанями полок по ГОСТ 8240-97
  • Швеллеpы специальные по ГОСТ 8240-97
  • Швеллеpы легкой серии с параллельными гранями полок по ГОСТ 8240-97
  • Гнутый равнополочный швеллер по ГОСТ 8278-83 из сталей С239-С245
  • Гнутый равнополочный швеллер по ГОСТ 8278-83 из сталей С255-С275
• Двутавр
  • Двутавp колонный (К) по ГОСТ 26020-83
  • Двутавp с уклоном полок по ГОСТ 8239-89
  • Двутавp дополнительной серии (Д) по ГОСТ 26020-83
  • Двутавp нормальный (Б) по ГОСТ 26020-83
  • Двутавp широкополочный по ГОСТ 26020-83
  • Двутавp нормальный (Б) по СТО АСЧМ 20-93
  • Двутавp широкополочный (Ш) по СТО АСЧМ 20-93
  • Двутавp колонный (К) по СТО АСЧМ 20-93
• Трубы круглые
  • Тpубы электросварные прямошовные по ГОСТ 10704-91
  • Тpубы бесшовные горячедеформированные по ГОСТ 8732-78
• Тавр
  • Тавp колонный (КТ) по ТУ 14-2-685-86
  • Тавp ШТ по ТУ 14-2-685-86
• Трубы прямоугольные
  • Гнутые замкнутые сварные по ГОСТ 30245-2003
  • Прямоугольные трубы по ГОСТ 30245-94
  • Прямоугольные трубы по ГОСТ 25577-83*
  • Трубы стальные прямоугольные по ГОСТ 8645-68
  • Прямоугольные трубы по ГОСТ 12336-66
• Трубы квадратные
  • Трубы стальные квадратные по ГОСТ 8639-82
  • Гнутые замкнутые сварные по ГОСТ 30245-2003
  • Квадратные трубы по ГОСТ 30245-94
  • Квадратные трубы по ГОСТ 25577-83*
  • Трубы стальные квадратные по ГОСТ 8639-68

Расчет массы для L20x3 ГОСТ 8509-93. Укажите длину в метрах Масса кг.

Разновидности профиля

Номенклатура представлена следующими видами профиля:

• горячекатаный по ГОСТ 8240–89;
• специального назначения по ГОСТ 19425–74;
• гнутый равнополочный по ГОСТ 8278–75;
• гнутый неравнополочный по ГОСТ 8281–80;
• поставляется мерной длиной от 2 до 12 метров.

Сортамент необходим при возведении межэтажных перекрытий, пролетов мостов, кровли на производственных объектах. В архитектурном строительстве швеллер используют для усиления и армирования стен. Незаменимым он является при реконструкции строительных объектов и монтаже перегородок.

Помимо строительной отрасли, профиль востребован в вагоностроении, во многих отраслях машиностроения, в судостроении и автопроме.

Профиль широко используется в машиностроении

Все размеры профиля стандартизированы и соответствуют ГОСТ:

• h – высота швеллера;
• b – ширина полки;
• s – толщина стенки профиля;
• t – толщина полки;
• R – радиус внутреннего сопряжения;
• r – радиус скругления полки.

Швеллера с уклоном должны иметь скос внутренних граней 4–10%.

Особенности приемки металлопроката но теоретической массе

Теоретической (сдаточной) массой металлопроката считается масса, исчисленная как произведение объема изделия на плотность металла, где объем определяется по геометрическим размерам с учетом допусков, предусмотренных соответствующими стандартами.

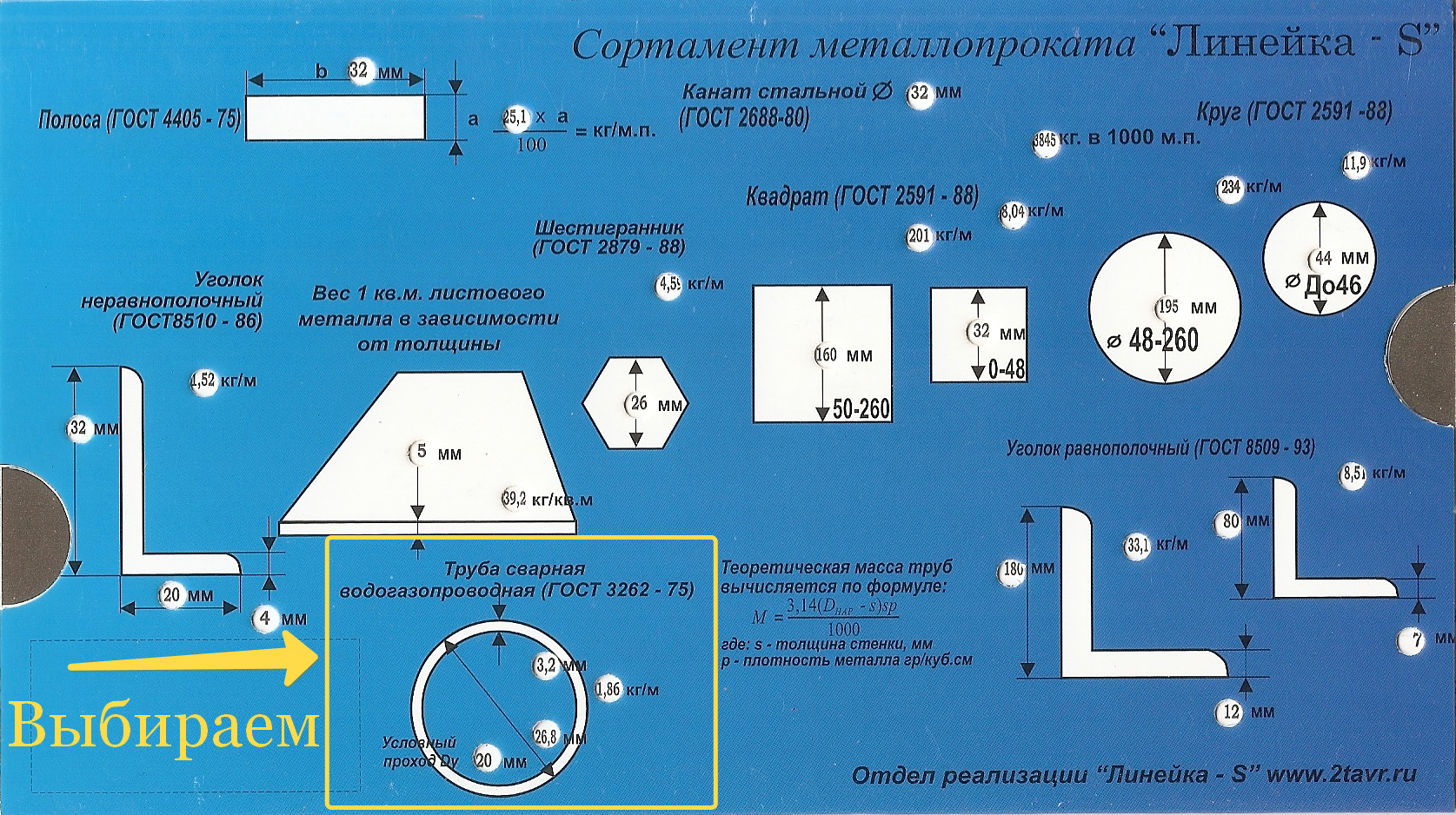

Например, для определения массы одного погонного метра грубы используется формула

(3.1)

где ; d – наружный диаметр трубы, мм; s – толщина стенки, мм; р – плотность стали , г/см3.

Если заменить отношение (), которое еще называют коэффициентом учета плотности стали, его численным значением, то формулу (3.1) можно переписать следующим образом:

(3.2)

Аналогичным образом можно определить вес погонного метра равнополочного уголка:

(3.3)

где А – ширина полок, мм; t – толщина полок, мм;– плотность стали, г/см3.

Приведенная методика была разработана совместно Министерством черной металлургии и Госснабом СССР в 1981 г. для труб в целях организации экономии металла в народном хозяйстве за счет его производства с размерами сечения в поле минусовых допусков. На данный момент широко применяется при поставках листового и сортового проката между производителями и дистрибьюторами, которые используют табулированные значения массы одного погонного метра (табл. 3.18).

Теоретические веса некоторых видов проката (пример)

Вес единицы измерения, кг

Единиц измерения в тонне

Лист горячекатаный по ГОСТ 16523-89, ГОСТ 14637-89

Арматура А3 по ГОСТ 5781-82

Швеллер горячекатаный по ГОСТ 8240-97

Очевидный недостаток методики – необходимость сохранять порядок отпуска и приемки проката по теоретической массе па всех участках логистической сети, что не всегда возможно по причине специфических особенностей продаж для различных категорий потребителей (дистрибьюторов, оптовиков, розничных торговцев). Иными словами, металл, отпущенный “по теории” производителем, должен быть принят по той же массе в конечной точке потребления. Однако не всегда количество продукции измеряется в метрах (м2), зачастую потребность может быть выражена и в тоннах (кг).

Особую трудность представляет собой приемка по теоретической массе мелкосортового проката, связанная с необходимостью обмерять и пересчитывать сотни, а то и тысячи единиц продукции, поступающей в заводских упаковках (пачках, увязках). Очевидно, что упростить процесс можно с помощью применения крановых весов (динамометров), сверяя фактическую массу пачки с указанной на заводской бирке. Однако теоретическая и фактическая массы редко совпадают, и не всегда это отличие будет в пользу покупателя. В этом случае можно применять косвенный способ, который предусматривает взвешивание одного (контрольного) пакета из прибывшей партии с последующим определением средней фактической массы 1 погонного метра металлопроката (тф)

(3.4)

где Мф – фактическая масса пакета, кг; L – общая длина металлопроката в пакете, м.

После этого определяют коэффициент пересчета (К), который используют для определения теоретической массы аналогичных пакетов, прокатанных в одинаковых условиях:

(3.5)

где тТ – теоретическая масса 1 погонного метра металлопроката, кг.

При сплошном перевешивании металлопроката, отпущенного по теоретической массе, разницу при приемке можно отнести на погрешность измерения массы крановыми весами, которая для механических весов составляет 1–2% массы взвешиваемого груза, а для электронных 0,05–0,1%. Если же разница превышает максимально допустимые значения, нужно провести обмер поступившей продукции, вычислить ее теоретическую массу и действовать в соответствии с порядком приемки, определенным между поставщиком и покупателем в договоре.

В коммерческих взаиморасчетах плотность стали, как правило, завышается на некоторую общепринятую величину, учитывающую разную толщину прокатки, отклонения по химическому составу, характерные для отечественных предприятий недовесы, недовложения и недогрузы, погрешности весов и другие субъективные и объективные факторы.

Пример

На склад предприятия-потребителя поступил вагон с балкой двутавровой № 18 массой 65 т (в соответствии с товаросопроводительными документами), исчисленной теоретически, в количестве 9 пачек. В процессе взвешивания продукции с помощью электронных крановых весов (с относительной погрешностью измерения 0,1%) и последующим суммирования весов пачек была получена фактическая масса 64 т 970 кг.

Поскольку максимальная погрешность измерения составляет 65 кг (0,1% от 65 т), разница между теоретической и фактической массой в 30 кг не может считаться недостачей и являться поводом для предъявления претензии поставщику. В этом случае материально ответственное лицо может принять груз по весу, указанному в товаросопроводительных документах.

Использование

Изделия, производимые методом металлопроката, находят широкое применение в самых разных областях.

В машиностроении

Машиностроение на сегодняшний день является главным потребителем практически полного сортамента. Это легко объяснимо, так как все транспортные средства и станки для их производства изготавливаются из металлических деталей.

Здесь листы металла используются для производства защитных кожухов и корпусов, а также отдельных режущих элементов для некоторых станков. Проволока – это жилы проводов, без которых не обходится практически ни одно электронное изделие. Трубы используются как отдельные части механизмов, так и в качестве основы для прокладки магистралей, транспортирующих на производстве смазочные материалы или газ.

В производстве

Производство товаров народного потребления находится на втором месте по потреблению металлопроката.

Уголки и хромированные трубы являются составными частями мебели. Из листового алюминия и нержавеющей стали производится посуда, а также эти материалы идут на изготовление корпусов (например, для стиральных машин или компьютеров), декоративных панелей и фильтрующих сеток. Из них же производится пищевая фольга. Проволока является сырьем для навивки пружин и плетения сетки, а также производства защитной колючей проволоки.

В строительстве

Так как настоящие бревенчатые избы, срубленные без единого гвоздя, больше никто не строит, различные металлоизделия, в том числе и сортамент металлопроката используется в строительстве. При возведении обычных жилых домов и других объектов используются металлические балки, швеллер и уголки. Железобетонные конструкции укрепляются различной арматурой. Для прокладки коммуникаций и проведения вентиляции применяется листовой прокат и трубы разного диаметра; для электросетей – одно- и многожильные провода, выполненные из проволоки. Даже гвозди и болты изготовлены из катанки и металлического прутка соответственно. Кроме того, стройплощадка всегда огораживается проволочной сеткой-рабицей или забором из профнастила.

В прокладке дорог

Помимо использования в самой технике, металлоизделия применяются непосредственно в прокладке дорог и установки сопутствующих дорожных знаков и ограждений. Рельсовый металлопрокат является основой для железнодорожных путей и линий для движения трамваев и метро. Другие виды, такие как балки и швеллер, являются стройматериалом для мостов.

В вентиляции и отоплении

Системы вентиляции, особенно промышленные, состоят из вентиляционных каналов, производимых из листового проката. Также из него формируются крыльчатки вентиляторов, осуществляющих передвижение воздуха.

В системах отопления также используется металлопрокат – трубы и радиаторы для водяного и газового отопления и спиральные нагревательные элементы для электрообогревателей.

В газо- и водоснабжении

Металлопрокат также используется практически на каждом этапе газо- и водоснабжения. От применения в разнообразных конструкциях при добыче, и транспортировке и используется при хранении воды в цистернах, выполненных из листового металла.

При желании можно найти и другие примеры, ведь сортамент металлопроката настолько широк, что проник практически во все сферы нашей жизни.

Что такое металлопрокат?

Прежде чем мы будем говорить о металлопрокате, давайте узнаем, что же означает понятие «прокатное производство». Прокатное производство – это процесс прокатки стали либо других каких-либо материалов и получение различных изделий и полуфабрикатов.

Основные виды металлопроката:

1. Заготовка (полупродукт) 2. Катаные трубы 3. Заготовки деталей машин – сверла, колеса, оси и др. Сортамент металлопроката – это перечень прокатываемых изделий с указанием точных размеров, совокупность профилей (форма поперечного сечения прокатного изделия), имеющих разную форму и размеры.

Сортамент металлопроката делится на три основные группы:

1. Сортовой металлопрокат – простой и фасонный. Простой металлопрокат – это квадрат, круг, полоса плоского сечения; фасонный металлопрокат бывает специального назначения (профили нефтяной промышленности, судостроения, рельсы) и общего потребления (швеллеры, угловые профили). 2. Листовой металлопрокат — это рулон, лист, полоса. Листовой металлопрокат в свою очередь подразделяется на: горячекатаные тонкие, горячекатаные толстые и холоднокатаные. 3. Трубы – подразделяются на круглые и другие. Круглые бывают сварные и бесшовные, остальные – профильные и с переменным размером сечения.

Прокатка стали производится двумя способами:

1. В первом случае исходным материалом являются слитки, которые вначале нагревают и прокатывают на специальных отжимных станках. Затем, после того, как удалили с поверхности все дефекты, происходит повторный нагрев и прокатка уже готового изделия. 2. Во втором случае используют непрерывное литье в специально предназначенных машинах. После этого, происходит прокатка готового изделия, как и в первом случае. Этот метод прокатки имеет ряд преимуществ по сравнению с предыдущим, поскольку происходит непрерывное производство проката из жидкого металла

Это очень важно особенно для цветных металлов

Прокатка сортового металла

Прокатка сортового металла включает в себя следующие операции: 1. Нагрев до 1100-1250°С 2. Подача нагретой заготовки к рабочим клетям и проката 3. Резка проката 4. Охлаждение 5. Устранение всех дефектов 6. Проверка и отправка готового изделия Вся эта операция происходит на специальных прокатных станках.

Прокатка листового металла

Прокатка листового металла включает в себя следующие операции: 1. К нагревательным печам подают слябы и нагревают 2. Подача по рольгангу стана к рабочей клети 3. Прокатка 4. Охлаждение 5. Разметка 6. Обрезка продольных кромок и концов 7. Разрезка на необходимые размеры 8. Отправка готового изделия

Прокатка труб

Прокатка труб включает в себя три операции: 1. Прошивка – это формирование отверстия в заготовке. Эта операция происходит на прошивном станке. 2. Раскатка – это удлинение заготовки и уменьшение толщины ее стенки. Осуществляется на прокатном станке. 3. Калибровка или редуцирование осуществляется на калибровочном станке.

Прокатка цветных металлов

Если говорить о прокатке цветных металлов, то больше всего используется прокатка меди, магния, алюминия, цинка, прокатка листов, ленты и проволоки. Так, например, прокатка различных алюминиевых сплавов включает в себя следующие операции: 1. Предварительная прокатка с целью выравнивания поверхности листа 2. Правка на специальных роликовых машинах 3. Фрезеровка 4. Двустороннее накладывание алюминиевых листов 5. Нагрев 6. Горячая прокатка 7. Отжиг и холодная прокатка

Круг, квадрат, шестигранник…

Гладкий круг, как вид проката используется для изготовления многих деталей машин и механизмов на токарных станках. Для производства круглого проката годятся самые разные марки стали — в том числе и легированные, такие, как 30Х, 40Х или 30ХГСА.

Круглый прокат с периодическим профилем имеет рифленый вид, и называется арматурой. Главное ее применение – это армирование бетона в составе изделий ЖБИ или непосредственно при его заливке в ходе строительства жилых зданий или объектов промышленности и торговли.

Арматура может иметь периодический профиль различного рисунка основной задачей которого является обеспечение лучшего сцепления с бетоном. При производстве арматуры обычно применяется малолегированная сталь марок 35ГС и 25Г2С. Требования к этому виду изделий содержатся в стандарте ГОСТ 5781-82.

Многоугольный прокат – это прежде всего квадрат и шестигранник.

Квадрат выпускается двух видов:

Мелкий квадрат — он предназначен для производства готовых металлоконструкций или холодной деформации изгибом. По условиям ГОСТ 2591-88 мелкий квадрат имеет поперечное сечение 10х10, 12х12, 14х14, 16х16, 18х18, 20х20, 25х25 мм. и производится из углеродистых марок стали, среди которых преобладает Ст3сп/пс.

Крупный квадрат – выступает только как заготовка для дальнейшего производства сортового проката.

Крупный квадрат обладает сечением 100х100, 125х125, 150х150 мм. – он поставляется на металлургические предприятия, где брус квадратного сечения раскаляют и вновь прокатывают, получая в итоге готовый к использованию продукт – уголки, полосы, швеллеры и проч.

Шестигранник – вид сортового проката, в сечении дающий равносторонний шестиугольник. Он производится в относительно небольших количествах и употребляется главным образом для изготовления таких деталей, как болты или гайки. Впрочем, иногда шестигранники используются для изготовления металлоконструкций.
