Проекты домов с цокольным этажом: как со вкусом обустроить подвальное помещение

Памятка для застройщика, выбравшего проект дома с цокольным этажом

Устройство цокольного яруса в разрезе.

Важные рекомендации

Несмотря на то, что дома с цокольным ярусом имеют много положительных сторон, все же, выбирая такие проекты, следует помнить о следующих важных аспектах:

1. Препятствием к строительству таких помещений может стать наличие на участке близлежащих к поверхности земли грунтовых вод, так как для их отвода придется сооружать сложную дренажную систему и применять для этого дорогостоящее оборудование, которое также недешево обойдется в обслуживании. Из-за всего этого в данном случае в итоге цокольный ярус станет просто невыгоден. К тому же, есть еще и большой риск быстрого разрушения дома.
2. При строительстве дома с подвальным помещением не следует делать цоколь, который бы выступал за основные стены, поскольку, как показала многолетняя практика, наиболее надежным считается западающий цоколь. Он способен обеспечить беспрепятственный сток воды со стен и в какой-то степени защитить гидроизоляционный слой.
3. Выбирая проект жилья с цокольным ярусом не следует планировать выиграть в финансах как при строительстве, так и при эксплуатации, так как затраты в этом случае значительно превышают расходы по обычным этажам. Сюда входит создание и усиленной гидроизоляции, и принудительной канализации с применением дорогих насосов, и дополнительного освещения, и звукоизоляции межэтажных перекрытий, и прочих систем. Также понадобится много ресурсов на отопление цокольного этажа, если только он не будет использоваться как хранилище для овощей.

Требования к изготовлению и обустройству цокольных ярусов

Если для создания цокольного яруса были применены ФБС плиты, то швы нужно хорошо загерметизировать, как показано на фото.

Несущие стены цокольного яруса, в независимости от уровня грунтовых вод, лучше всего изготавливать из железобетона. Хоть этот способ и является самым трудоемким и затратным, однако в данном случае, прежде всего, целесообразно делать упор на надежность.

Иногда в целях экономии времени некоторые застройщики делают цокольный этаж из ФБС блоков. Это, в принципе, не воспрещено, при условии, что после их укладки обязательно будет залит верхний армопояс, а также будут соблюдаться и другие технологические требования для данного материала.

План цокольного этажа для небольшой площади.

Планировка цокольного этажа должна быть осуществлена уже на стадии проектирования, так как это поможет в дальнейшем избежать многих ошибок. Причем, план цокольного этажа и наличие в нем каких-либо помещений зависит напрямую от его общей площади.

Процесс создания гидроизоляции в будущем подвальном помещении.

При строительстве цокольных этажей в обязательном порядке должна быть сделана гидроизоляция и пола, и стен, и потолка. Именно на ней экономить категорически нельзя.

Ведь даже небольшая влажная среда губительно повлияет на стойкость здания. Для избавления сырости также используются дренажные системы и делаются отсыпки с отмосткой.

Обязательным условием при обустройстве таких помещений является наличие вентиляции помещения цокольного этажа. Это могут быть либо обычные небольшие окна в цокольном этаже, либо более сложные системы, которые устанавливаются зачастую тогда, когда планируется подвал использовать в качестве тренажерного зала, комнаты отдыха или в других целях с частым присутствием людей.

В этих же случаях рекомендуется внутреннюю отделку данного помещения производить только при помощи экологически чистых материалов.

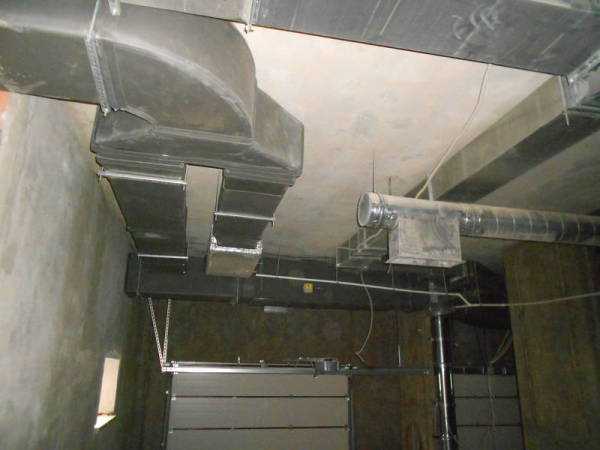

Принудительная вентиляционная система в подвальном ярусе.

Для того чтобы в подвальное помещение попадало естественное освещение, следует организовывать приямки у окон, уклон которых должен быть равен не менее 20 %. Такие элементы выкладываются кирпичом или бетонируются. При этом устанавливаются водоотводы для сточных вод.

Для цокольного этажа необходимо организовать хорошее дополнительное освещение, поскольку естественный свет не справится в полной мере со своей задачей. Для этого используются различные современные экономичные осветительные приборы.

Кроме того, большое внимание нужно уделить электропроводке. Она должны быть выполнена с соблюдением технологии монтажа только из высококачественных материалов, обладающих хорошей влагостойкостью. Схема утепления цокольного этажа и расположение дренажной системы

Схема утепления цокольного этажа и расположение дренажной системы.

Цокольные этажи обязательно изготавливаются с теплоизолирующими слоями. При этом материал в этих целях должен обладать водоотталкивающими и морозостойкими свойствами. Его, как правило, укладывают снаружи здания поверх гидроизоляции.

Разновидности цокольного этажа

Во внутрифундаментном пространстве можно устроить три типа помещений: подвал, техническое подполье и цокольный этаж. Между подвалом и цоколем многие разницы не видят, а термины применяют, как синонимы. Это вполне нормально, но всё же разница есть. Заключается она в расположении пола заглублённого помещения относительно планировочной отметки земли.

Половина стен цокольного этажа находится выше уровня земли

Ориентироваться можно по высоте и глубине заложения стен:

1. Если стены фундамента заходят в грунт на глубину, не превышающую половины высоты, значит — это цокольный этаж. Обычно он по площади соответствует плану дома, и может использоваться в качестве жилого. Минимальная высота помещений составляет 2,5 м, половина из которых или больше располагается выше уровня грунта. Главное достоинство такого решения в том, что благодаря достаточной высоте надземной части есть возможность предусмотреть пусть небольшие, но оконные проёмы. Это позволяет комфортно обустроить в цоколе не только санитарные или технические помещения, но и, к примеру, распланировать гостевую зону с кухней, баром и столовой.
2. У подвалов стенки заложены в грунт больше чем наполовину, иногда на все 100%. При огромном желании и больших финансовых вложениях благоустроить можно и такие помещения, но придётся решить намного больше задач. Например, в подвале довольно сложно устроить канализацию, так как в этом случае санитарное оборудование располагается ниже уровня ввода, и сточные воды необходимо поднимать насосом вверх. Окон здесь нет, а значит, больше расходов на освещение и вентиляцию. Чаще всего подвал имеет меньшую площадь, чем сам дом, и высоту 2,2 м, используется в качестве кладовой или погреба.
3. Техподполье – это пространство под полом первого этажа, которое используется сугубо для установки технического оборудования. Высота его стен составляет всего 180 см, поэтому использоваться для других целей такое помещение не может. Чаще всего предусматривается в многоэтажках.

Плюсы цокольного этажа в частном доме

Об основном положительном моменте устройства цокольного этажа – получении дополнительной площади, мы упомянули. Хотя, есть и другие достоинства, дающие возможность:

• Сгруппировать санитарно-техническое оборудование, уменьшив тем самым расходы на разводку труб.
• Устроить гараж в доме, не занимая под него отдельную площадь.
• Предусмотреть такие помещения, для которых обычно не находится места в одноэтажных домах: тренажёрный зал, бильярдную, детскую игровую. Причём, получить всё это можно, не увеличивая размер участка под застройку.

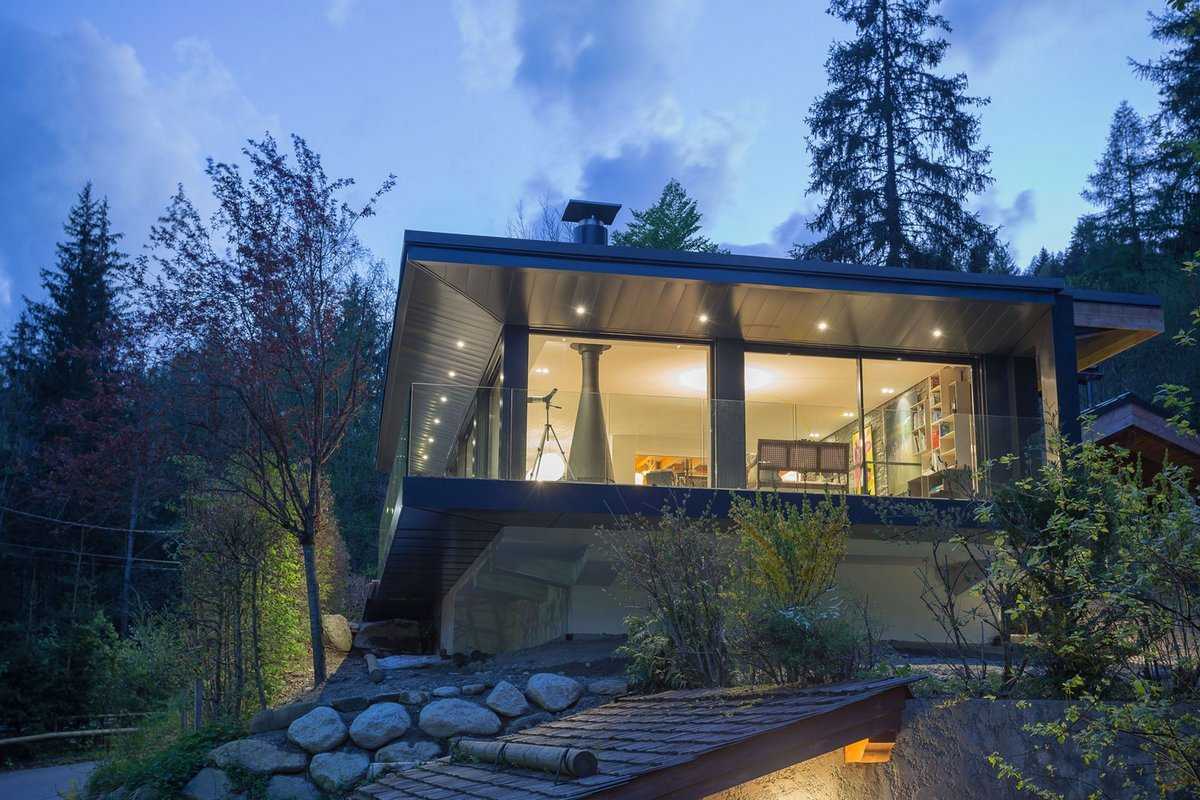

• Наиболее комфортны цокольные этажи в домах на склоне, ведь природный рельеф здесь главный помощник. Он позволяет снизить до минимума объём земляных работ — с пониженной стороны участка стены цоколя полностью не заглублены, поэтому в них можно устроить не только полноценные окна, но и парадный вход в дом.
• Масса возможностей для интерьерного дизайна.

Плюсы и минусы домов с цокольным этажом для многодетной семьи

Прежде, чем решиться на строительство жилого цокольного этажа, необходимо принять во внимание не только преимущества, которые при этом можно получить, но и иметь представление, с какими сложностями можно столкнуться. Хотя, проблемы обычно бывают только у тех, кто окунается в строительство как в омут, пренебрегая необходимостью проектирования. Понятно, что каждая копейка дорога, особенно для многодетных семей, у которых в основном и возникает необходимость в таком доме

Однако любая ошибка может стоить дополнительных затрат — и это не тот случай, когда можно экономить

Понятно, что каждая копейка дорога, особенно для многодетных семей, у которых в основном и возникает необходимость в таком доме. Однако любая ошибка может стоить дополнительных затрат — и это не тот случай, когда можно экономить.

Котлован под цокольный этаж

Вот как выглядит перечень достоинств и недостатков большого дома с цокольным этажом:

Плюсы	Минусы
За счёт фундамента, стены для дополнительного этажа уже есть, а потолком служит цокольное перекрытие. То есть, специально возводить несущие конструкции для цокольного этажа почти не требуется.	Нежелательный выбор для строительства при неблагоприятных гидрогеологических условиях: высокой влажности и глубоком промерзании грунта.
В контуре цоколя можно расположить не только технические помещения, но и жилые (гостиную, столовую с баром, кинозал, тренажёрную и даже детскую игровую комнаты).	Большой объём земляных работ, нередко связан с удорожанием из-за необходимости крепления стенок котлована, замены пучинистого грунта, организации водопонижения.
Цокольный этаж – идеальное место для того, чтобы сосредоточить в нём все помещения с водоприёмным и водоразборным оборудованием. Таким образом, отпадает необходимость в лишней разводке труб по дому, что даёт значительную экономию.	Когда качество грунта позволяет строить на поверхностном фундаменте, заглублять его только ради цокольного этажа нерентабельно. Идти на такие затраты имеет смысл именно при необходимости получения большой жилой площади. Цокольный этаж обойдётся дешевле, чем полноценный третий этаж, но дороже чем мансарда.
Цокольное пространство помогает экономить площадь застройки, что актуально для небольших участков. При этом в доме будут помещения самого разного назначения – такие, под которые в обычных домах места, как правило, не хватает.	Требования к влажности жилого этажа более строгие, чем в случае с техэтажом погребом, поэтому придётся потратиться на долговечную многослойную гидроизоляцию, а не обходиться одной битумной мастикой.

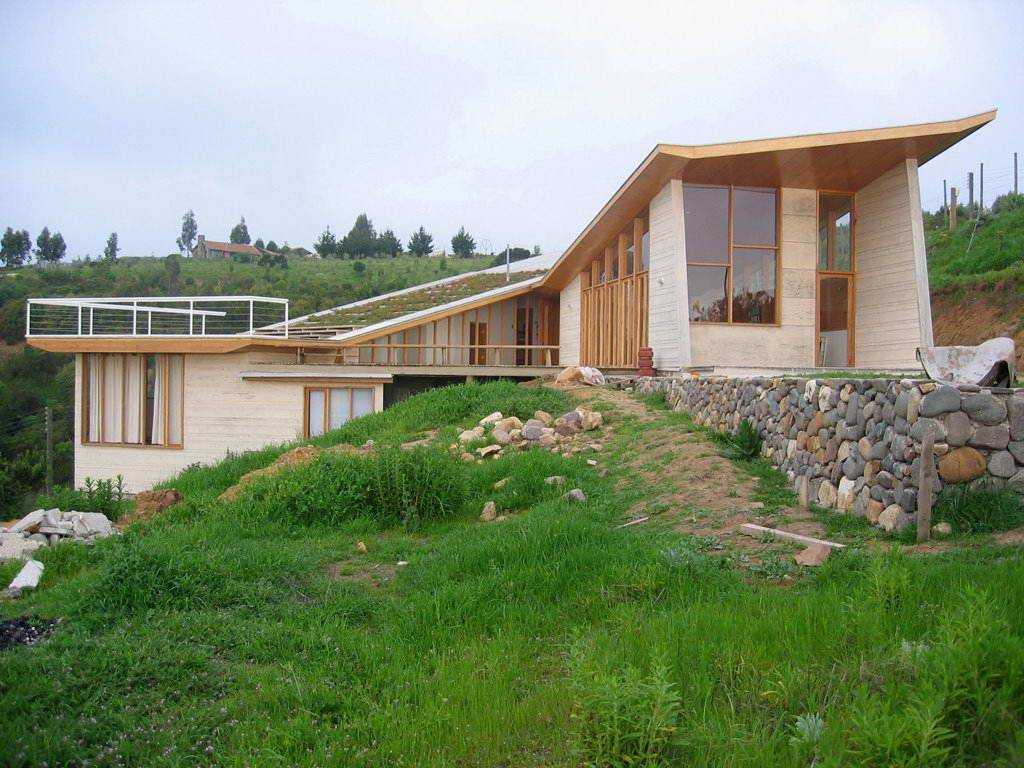

Если строить приходится на участке со сложным рельефом (например, на склоне), особенности местности всегда можно обыграть за счёт цокольного этажа. Можно даже сделать главный вход в дом не через первый этаж, а через цокольный. Всё это даёт возможность освободить пространство верхних этажей под жилые комнаты.	Проблемы с естественной инсоляцией помещений влекут за собой дополнительные затраты на организацию искусственного освещения.
При строительстве на склоне даже на маленьком участке, в цоколе дома можно предусмотреть встроенный гараж, в который можно будет въезжать без подъёмника.	Окна цокольного этажа маленькие и находятся высоко, поэтому открывать их неудобно. Для их защиты от попадания ливневой влаги нужно делать ограждаемые приямки, что тоже стоит денег.

Прокладка коммуникаций ведётся на уровне фундамента, поэтому помещения с санитарным оборудованием лучше всего расположить в цокольном этаже

Общие сведения

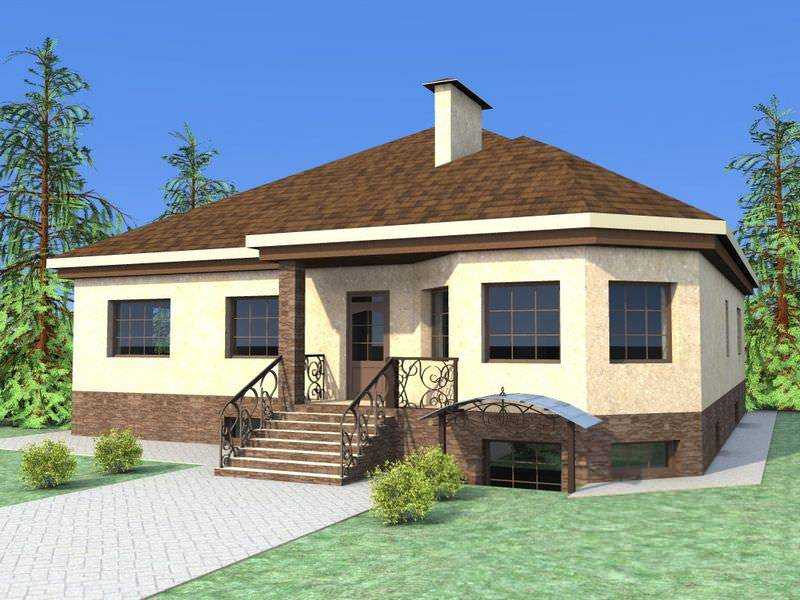

Достоинства дома с гаражом в цокольном этаже

Проект гаража с цокольным этажом интересен с точки зрения дизайна и архитектуры:

• Это делает здание визуально компактнее и аккуратнее, нет никаких пристроек и достроек.
• Благодаря расположению гаража под домом вы можете отнести первый этаж к подвальным и полуподвальным помещениям и увеличить площадь дома искусственным образом без сбора разрешений надзорных органов.
• При наличии углубленного варианта гаража это почти не сказывается на облике фасада. При наличии цоколя не будет виден или будут просматриваться, но незначительно ворота и отделка, и при этом будет сохранено удобство заезда без маневров по участку.

Обратите внимание, что при наличии цокольного этажа будут ухудшены гидроизоляционные качества, так как больший участок системы фундамента будет занят гаражом, а значит, вам придется усиливать  гидроизолирующий барьер, чтобы избежать затопления и подтеканий

Недостатки гаража, который расположен в цоколе

Но помимо преимуществ есть и некоторые недостатки, которые доставляет ощутимые неудобства, связанные с тем, что в цоколе есть гараж:

• Из-за разрыва в фундаментной ленте и цоколе, которые возникают при установке входных ворот, нагрузка на разные участки фундамента перераспределяется. Вследствие этого исследование несущих способностей земли должны быть проведены только опытными специалистами.
• Из-за того, что цоколь низкий, площадь соприкосновения стен гаража с почвой и грунтовыми водами требуется установки качественной и мощной внешней гидроизоляции и вентиляции внутри помещения. Помимо этого, требуются определенные меры дренажа воды в область ворот и выездной площадки.
• Уровень помещения, который находится ниже уровня земли, способствует скапливанию испарений и газов, которые связаны с тех.обслуживанием двигателя автомобиля. Для блокирования проникновения паров с цоколя на жилой этаж нужно будет сделать дополнительное уплотнение на стыках и в щелях в плитах.

Важно! Очень редко, но все же применяют в подвальном помещении лишь подъемные ворота, хотя такие конструкции не пользуются спросом. Это связано с тем, что уровень площадки перед воротами обычно выше порога

Если в гараже нет отопления, вам нужно будет произвести дополнительное утепление краевых частей фундамента, которые прилегают к помещению гаража и цоколю.

Удобство проекта гаража в цокольном этаже – оправдано ли оно?

Владельцы авто считают, что хранение автомобиля в таком типе гаража более, чем удобно. Летом за счет хорошей вентиляции в помещении не появляется сырость, только комфортная и сухая прохлада. В наземных же постройках в летний зной душно.

Хранить машину в подвальном или полуподвальном помещении скорее неудобно лишь из-за проблем с выполнением ремонтных работ подвески и днища авто. Толстый слой гидроизоляции и мощная плита практически не дают возможности сделать смотровую яму, а из-за небольшой высоты потолка почти нет возможности использовать опрокидыватели или подъемники.

И вернемся к недостаткам – потребуется строительство специального въезда в гараж, который будет представлять собой площадку или панду, а это будет менять профиль придомовой территории. Также вдоль отмостки и боковых линий фундамента придется устанавливать хорошую ливневую канализацию, так как из-за естественного уклона пандуса потоки дождевой воды будут перенаправлены к воротам гаража.

Иногда план гаража в цокольном этаже требует выстраивания вдоль заезда в гараж парапетов, которые будут препятствовать затеканию воды. Зимой яма перед гаражом становится идеальным местом для образования сугробов, высота которых равна человеческому росту.

Этапы строительства дома с цокольным этажом

Ознакомьтесь с нашей инструкцией по . Начать нужно с оценки качества почвы: срез земли исследуется после подготовки траншеи достаточной глубины. Идеально подойдет песочная легкая почва без крупных частей глины.

Под дом вырывается котлован, после чего можно переходить к обустройству основания – толстой стяжки. Толщина конструкции зависит от общего веса здания. Стандартная толщина основания – 10 см, но снова необходимо учитывать качество почвы: если грунт малосжимаем, под стены цоколя необходимо положить «подушки». После определения толщины можно начинать заливание стяжки.

Совет: заливка цокольного этажа проходит с непрерывной подачей бетона, использовать необходимо бетон с гидроусадкой, без пористой структуры.

Периметр дома укладывается фундаментными блоками (подробнее про ), и важно следить за тем, чтобы они плотно прилегали друг к другу. Следите также за тем, чтобы оставались отверстия для труб, окон и проводок. Блоки сцепляются с помощью цементного раствора

Блоки сцепляются с помощью цементного раствора.

После того, как к дому подводятся коммуникации (вода, газ, электричество) остается только установка дверей и окон. Последний шаг – внешняя и внутренняя отделка.

Несколько советов:

1. Строительство на участке с плоским рельефом обойдется дешевле, чем на участке со склонами. Учитывайте это при выборе земельного участка.
2. Высокий цокольный этаж придаст зданию масштабность, дом с глубоко расположенным цоколем будет выглядеть приземисто.
3. Строительство цоколя лучше начинать с углов фундамента. Углы и стены должны быть ровными, чтобы не портить эстетичный вид дома.
4. Западающий цоколь хорош своей надежностью: его конструкция защитит слой фундамента от механических и атмосферных воздействий.
5. Выступающий цоколь отлично подойдет для домов с тонкими (деревянными или каркасными) конструкциями. Чтобы защитить фундамент, сверху цоколя можно соорудить выступающий «пояс».
6. Цоколь на одном уровне со стенами дома – не самый лучший вариант: от воздействия влаги будет страдать гидроизоляционный слой, что является нежелательным нюансом во время строительства дома.

Как построить цокольный этаж дома своими руками?

При строительстве частных домов, для получения дополнительной площади, прибегают к строительству дополнительного, цокольного этажа. Цокольный этаж – это этаж здания, который полностью или частично находится ниже уровня грунта. Судя по описанию, его можно назвать подвалом, но это не так. Цокольный этаж имеет большую площадь и значительно выше, чем стандартные подвальные помещения. Это что-то среднее между подвалом и первым этажом. Использовать данное помещение можно различными способами – это может быть как гараж, или баня, так и спортзал с бассейном. Строительство цокольного этажа позволит значительно увеличить объем полезной площади, при этом избегая каких-либо затрат на расширение границ застройки.

Чтобы узнать о том, как построить цокольный этаж своими руками, следует рассмотреть следующие вопросы.

Строительство цокольного этажа своими руками из различных материалов

По типу используемого материала различают три разных технологии для постройки цокольного этажа:

1. Цокольный этаж из фундаментного блока.
2. Цокольный этаж из кирпича.
3. Цокольный этаж из монолитного бетона.

Цокольный этаж из фундаментного блока

Это наиболее экономичный вариант строительства. Блоки укладываются по всему периметру дома, при этом как можно ровнее, чтобы упростить их дальнейшее оштукатуривание. Далее блоки скрепляются между собой цементным раствором. В процессе укладки блока следует учитывать отверстия для проводки электричества и воды. Также если этаж лишь частично находится под землей, следует выделить максимальное пространство для окон, дабы помещение получало достаточно солнечного света. Для вентиляции пространства требуется проделать в блоках отверстия на расстоянии 15 см от уровня грунта. Вентиляционные отверстия следует покрыть сеткой, а зимой их надо закрыть плотной тканью.

В конечном итоге, кирпичная стена должна возвышаться над землей на уровне одного метра. Затем на блоки устанавливается перекрытие.

Цокольный этаж из кирпичной кладки

При постройке цокольного этажа с помощью кирпичной кладки особое внимание следует уделить схемам укладки кирпичей, так как нижние ряды кладки будет принимать на себя всю нагрузку дома. Поэтому кладка должна быть максимально надежной и устойчивой

1. Первый ряд укладывается без использования связующего вещества, то есть – «на сухую». Также следует учесть, что укладывается кирпич на гидроизоляционный слой, а не непосредственно на верхнюю часть фундамента.
2. Следует регулярно замерять диагонали и, при необходимости, исправлять ошибки, которые препятствуют идеальной прямоугольности стен. Кирпичные ряды следует постоянно проверять на прямолинейность и плоскость. Поверхность каждого ряда нужно проверять на вертикальность и горизонтальность. Только постоянный мониторинг поможет вам добиться нужного результата.
3. Использование различных сложных конструкций поможет придать помещению дополнительную привлекательность и уникальность, но в то же время, такие конструкции зачастую требуют высоких профессиональных навыков, что заметно усложняет строительный процесс.

Цокольный этаж из кирпичной кладки

Цокольный этаж из монолитного бетона

Это наиболее популярный и эффективный метод возведения цокольного этажа. Он сочетает в себе ряд достоинств таких как: высокая прочность и надежность конструкции, низкие строительные сроки, наилучшая защита от влаги. Цокольное помещение из монолитного бетона можно использовать в любых назначениях – от игровой комнаты до бассейна. При строительстве с помощью монолитного бетона можно не волноваться о соотношении подземной и наземной площади, влажность грунта также никак не влияет на качество строительства.

Цокольный этаж из монолитного бетона

Сначала о материалах, необходимых для собственноручного строительства.

Материал

Если обратиться к предлагаемым на сайтах типовым проектам, можно увидеть, что дома с цокольными этажами проектируют в основном из кирпича или керамоблока и бетонных блоков. Встречаются и проекты из бруса или бревна, но из них в любом случае возводят только наземные этажи.

• Очень удобно формировать стены подвала из крупных блоков ФБС, да и намного быстрее. Главное не забывать, что для придания жёсткости такой кладке под опирание перекрытий требуется выполнить армопояс.
• В нескольких проектах мы видели, что стенки цоколя возводятся из кирпича. В принципе, из него же можно сформировать и уширенную часть фундамента, если это лента, но в проекте указывается, что подушка под неё выполняется в монолите.
• Кирпич можно использовать не только конструктивно, в качестве основного материала фундамента, но и для создания защитного слоя для вертикальной гидроизоляции цокольного этажа. В заглубляемой части для этой цели используется самый дешёвый рядовой кирпич.
• С видимой стороны, которая в такой защите не нуждается, приходится больше думать об эстетике стен. Решить эту задачу поможет всё тот же кирпич, только уже облицовочный или декоративный.

Отделка для основных стен подбирается уже в зависимости от свойств конструктивного материала, хотя немалое значение имеет и архитектурный стиль дома. Чаще всего для внешней облицовки стен проектируют систему вентилируемого фасада, которая позволит и утеплить его если надо, и сымитировать фактуру дерева, камня, декоративной штукатурки или того же кирпича.

Какая будет цена под ключ

Стоимость готового дома в конечном итоге зависит от его размеров, хотя имеет значения и регион строительства. Чтобы сориентироваться, зайдём на один из сайтов столичных компаний, предлагающих самые разные проекты домов с цокольными этажами с возведением под ключ.

Для примера возьмём вариант с цоколем и мансардой, размером в плане 10,56 на 7,06 м и общей площадью 138,1 м². Не слишком большой дом, рассчитанный на среднестатистическую семью из 4-5 человек. Компания предлагает построить такой дом в двух вариантах: из газобетона за 4350 тыс. руб., и из керамоблока за 4490 тыс. руб.

В эту стоимость входит:

1. Анализ геологии участка.
2. Стеновой материал: если газоблок, то D500 толщиной 300 мм; если керамоблок, то толщиной до 510 мм.
3. Перегородочный материал – те же блоки, но соответствующей ширины.
4. Лестница только временная.
5. Вентканалы и дымоходы из кирпича.
6. Монолитное цокольное и балочное чердачное перекрытие.
7. Утепляемая стропильная система с покрытием металлочерепицей.
8. Утеплённый пенополистиролом и облицованный кирпичом фасад.
9. Подшитые софитом кровельные свесы и установленная водосточная система.
10. Полный комплект пластиковых окон и стальная входная дверь.

Вариантов с отделкой внутри и дизайном мы не нашли, так как для этого нужен отдельный проект и совсем другие специалисты.
