Как установить посудомоечную машину: инструкция для новичков

Подвод электричества

Основную мощность в посудомойке потребляет трубчатый электронагреватель (далее также – ТЭН), подогревающий воду до нужной температуры. Во время его работы ПММ потребляет от 2 до 3 кВт электроэнергии. Вы можете узнать об этом из технической документации или увидеть этот параметр на наклейке, расположенной на корпусе машины (см. фото ниже).

На этикетке указана мощность компактной ПММ марки Hansa – 1,93 кВт

В соответствии с данными показателями розетка должна выдерживать ток не менее 16 А. При этом ее необходимо расположить в месте, к которому есть свободный доступ. Есть два варианта размещения: немного выше мебельной столешницы (в случае со встроенной ПММ) либо в соседней нише, при этом расстояние до мойки должно быть не меньше 0,5 м (из-за возможного попадания воды). Обязательно должно быть соблюдено еще одно правило: розетку следует расположить не далее 1 м от посудомойки.

Идеальный вариант расположения коммуникаций изображен на рисунке ниже, где:

1. Корпус ПММ.
2. Зона соединения с электрической сетью.
3. Участок соединения ПММ с водопроводом.
4. Зона слива в канализацию.

Схема правильного подключения посудомойки к коммуникациям

К розетке от распределительного щитка должна идти выделенная линия. Если она не проложена, а в квартире уже сделан ремонт, пустите провод по стене и закройте его декоративным коробом. При этом внешний вид интерьера не пострадает. Эту же линию можно использовать для подключения стиральной машины, при условии, что она не будет включаться одновременно с ПММ.

Один из вариантов подключения посудомоечной машины к электросети

Для монтажа нужно использовать кабель с многожильными медными проводниками (к примеру, марки ВВГ-нГ-Ls) с сечением 2,5 мм2. Обязательно должно присутствовать устройство защитного отключения (далее также – УЗО), наряду с автоматами, срабатывающими при токе 16 А. Кстати, УЗО и автоматические выключатели можно заменить одним дифференциальным автоматом.

Необходимость установки данных устройств связана с тем, что существует опасность короткого замыкания электросети водой и поражения людей электрическим током.

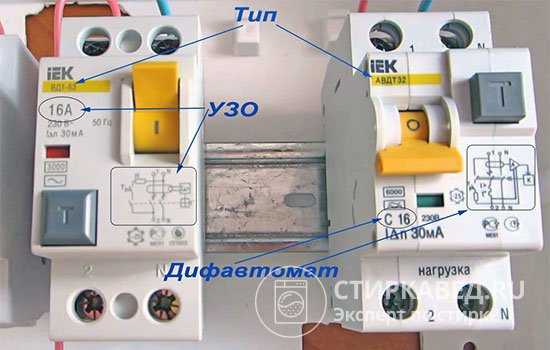

УЗО и дифференциальный автомат

Параметры защитного устройства: 25 А, ток отключения – 10 мА. Можно использовать УЗО на 16 А и 30 мА тока утечки. Подключение выполняется одинаково для ПММ самых разных торговых марок: Bosch, Siemens, Electrolux, Indesit, Whirpool и других.

Полезные советы

К Вашему вниманию несколько полезных советов, которые не только позволят правильно подключить посудомоечную машину, но и продлят срок службы техники:

• Установка сливного шланга в раковину крайне небезопасна, хотя и заметно облегчает процесс подсоединения. Опасность связана с тем, что отвод отработанной воды может выпасть из раковины и затопить соседей снизу.
• Техника компании Electrolux очень требовательна к правилам установки. Максимальный наклон в одну из сторон не должен превышать 2 градуса, поэтому обязательно проверяйте этот момент строительным уровнем.
• Если Вы решили купить какую-либо модель от фирмы Siemens, обязательно просмотрите габариты корпуса и сверьте с нормами изготовления мебели, в которую будет осуществляться установка. Очень часто Siemens пренебрегает техническими нормами и создает нестандартные габариты, вследствие чего возникают трудности при установке посудомоечной машины в готовую кухню.
• Ни в коем случае не подводите заземляющий контакт к газо- и водопроводным трубам. Заземление нужно подключить к заземляющей шине квартирного щитка. О том, как сделать заземление в квартире мы рассказали в отдельной статье.
• Воздушной зазор между стеной и задней стенкой техники должен составлять не менее 5 см, чего вполне достаточно для циркуляции воздуха.
• В комплекте обязательно присутствуют правила подключения и наглядная схема к определенной модели. Опираться нужно только на нее, т.к. все условия сугубо индивидуальны, хотя и имеют много общего.
• Пользоваться сетевыми фильтрами (удлинителями) не рекомендуется, т.к. они очень часто являются причиной аварии и пожара. Если никак по-другому не получается подвести питание, рекомендуется самостоятельно сделать электрический удлинитель. Такой способ подключения посудомоечной машины через удлинитель применять можно, в качестве исключения.
• Если Вы решили поставить отдельно стоящую посудомойку рядом с плитой, холодильником либо духовкой, к каждой технике подведи отдельную линию от распределительной коробки, чтобы не перегрузить установленную вблизи всех устройств розетку.

Также советуем просмотреть наглядную видео инструкцию по правильной эксплуатации посудомойки:

Советы по эксплуатации посудомойки

Вот и вся инструкция о том, как подключить посудомоечную машину к водопроводу, электросети и канализации своими руками. Надеемся, что информация была для вас полезной и интересной. Также рекомендуем ознакомиться с основными неисправностями посудомоек, чтобы в будущем вы были ознакомлены с тем, как ремонтировать технику в домашних условиях! Видео обзор монтажных работ Советы по эксплуатации посудомойки Нравится 0)Не нравится 0)

Что предпринять, если встраивание нецелесообразно

Некоторые кухонные гарнитуры не предусматривают возможности установки посудомоечного агрегата. К тому же в мебели может попросту не оказаться свободного места. Как поступить в этом случае? В такой ситуации лучше всего приобрести отдельностоящую модель.

Посудомоечные агрегаты такого типа не требуют сложных работ по интеграции, поэтому такой вариант отлично подойдет для людей, не желающих долго возиться с установкой. Существует три способа расположения для отдельностоящих устройств:

• на пол;
• в нишу;
• на столешницу.

Лучшие модели, устанавливаемые отдельно, производятся компаниями «Бош» и «Электролюкс». Установка посудомоечной машины такого типа не вызовет особых сложностей. В этом случае вся работа сводится, как правило, только к подключению к электросети и другим коммуникациям.

Если нет возможности установить посудомойку в кухонный гарнитур, то можно приобрести отдельностоящую модель

Можно полностью переделать некоторые модули, входящие в состав кухонного ансамбля. Перенос коммуникаций тоже возможен, но это довольно трудоемкая работа. Обычно этот вариант выбирают в последнюю очередь, когда требуется интегрировать отдельностоящую модель и установить на ее лицевую сторону декоративный фасад.

Подготавливаем инструменты и материалы

Независимости от того, какую вы выбрали модель ПММ — компактную, встраиваемую или отдельно стоящую, чтобы подсоединить машину, вам предстоит заранее подготовить инструменты согласно списку. Что нужно, чтобы встроить машину?

• электродрель;
• отвёртка;
• нож;
• стройуровень;
• 2 разводных ключа;
• отвёртка для проверки проводки (индикаторная).

Что касается материалов, их предстоит закупить заранее. Существуют стандартные ситуации, когда по зданию были разведены трубы из металлопластика ¾ дюйма с уже присутствующим заземлением. В таком случае нужны:

• тройник ¾ дюйма;
• запорный кран ¾ дюйма;
• лента для водопровода;
• розетка с заземлением;
• провод оптимального сечения и длины.

Дополнительно можно купить фильтр для очистки. В зависимости от ситуации бывает, что требуются удлинённые шланги, т.к. в наборе производители чаще всего добавляют очень короткие, которые не достают до места подсоединения.

Пошаговая инструкция по установке ПММ: отдельно стоящие

Решив вопрос, как разместить ПММ, и подготовив необходимые инструменты и расходники, можно приступать к монтажу устройства. При установке посудомоечной машины — Электролюкс, Индезит, Бош или любой другой — необходимо, прежде всего, определиться с местом её размещения. Решая, куда поставить технику, нужно учитывать следующие моменты:

• расстояние от устанавливаемого аппарата до точки слива в канализацию не должно превышать полутора метров, в противном случае техника гораздо быстрее выйдет из строя;
• желательно, чтобы недалеко от места установки располагалась розетка, если этого нет, то можно воспользоваться удлинителем, а лучше подвести электросеть;
• для настольной модели достаточно зафиксировать сливной шланг в мойке — отработанная вода уйдёт самотёком.

После подбора места установки, а также подготовки необходимых инструментов и материалов, порядок действий следующий:

1. Отсоединяем шланг смесителя от металлопластиковой водопроводной трубы (для подачи используется только холодная вода).
2. Монтируем тройник и подсоединяем к нему шланги смесителя и ПММ. При подсоединении на резьбу наматываем ФУМ-ленту.
3. Подсоединяем сливной шланг ПММ к сифону под кухонной мойкой. При этом в месте подсоединения должен быть образован перегиб углом кверху, чтобы грязная вода, уходящая из мойки, не попадала в машину. Подобный угловой перегиб обеспечивается специальным переходником.
4. Далее подключается электричество. Нужно, чтобы электрическая розетка была заземлена, а проводка выдерживала силу тока в 16 А.
5. Используя уровень, выравниваем устанавливаемый аппарат и проверяем, как он функционирует — насколько быстро поступает и уходит вода. Помимо прочего, необходимо проверить стыки и шланги на наличие протечек.

Подготовительные работы перед подключением

Главным этапом принято считать подготовительные работы. Стоит очень ответственно подойти к подготовке перед тем, как подключить посудомоечную машину своими руками, чтобы не растягивать эту работу на долгое время. Возникающие проблемы лучше решать по мере их обнаружения, потому что их будет мало. Сначала нужно проверить целостность посудомоечной машинки

А также стоит обратить внимание на наличие повреждений устройства, которые могли возникнуть при его доставке

Типы посудомоечных машин

Потом стоит подготовить место для установки машинки. Однако перед этим нужно рассмотреть выпускаемые модификации устройств. Специалисты разделяют посудомоечные машинки на такие виды:

• настольные машинки, которые можно поставить на столе, как электрическую духовку или микроволновую печь;
• отдельно стоящие машинки, которые располагают на полу;
• встраиваемые машинки, которые встраиваются в кухонную мебель.

Самостоятельно подключить небольшую настольную посудомойку очень просто, так как она подсоединяется к водопроводному крану или отдельному отводу, а сливной шланг располагается внутри раковины. Потом устройство включается в розетку и начинает мыть посуду.

Со встраиваемыми и отдельно стоящими устройствами все не так просто. Необходимо подсоединять их стационарно, обеспечив надежное и качественное подключение, без течей и других проблем. Встраиваемая машинка нуждается в подготовке ниши в кухонной мебели. Чтобы ее сделать, нужно снять дверь с петель и выставить мелкие предметы, которые хранятся в нише. Именно тут будет располагаться устройство, а его подключение лучше делать через ближайшую нишу.

Сделать место под отдельно стоящую машинку тоже несложно. Это стоит сделать еще до ее приобретения, потому что необходимо определиться с габаритами. Потом освобождается место для ее установки, меряется расстояние до канализации, водопровода и электрической розетки. Только после этого можно начинать монтаж машинки. Выполнять установку отдельно стоящего устройства намного легче, чем встраиваемого, поэтому правильно подключить его способен любой человек.

Инструменты и материалы для подключения посудомоечной машинки

Следующим этапом будет подготовка всех нужных материалов и инструментов. Для этого будут необходимы:

• универсальный сифон с отводом для присоединения сливного шланга, который нужен для отвода грязной воды;
• качественный кран, который необходим для безопасного и комфортного подключения устройства к водопроводу;
• специальная лента, которая надежно загерметизирует все присоединения;
• несколько разных отверток;
• комплект ключей, которые помогут надежно затянуть все гайки на стыках;
• качественный уровень, который поможет установить машинку ровно и без перекосов;
• электрическая розетка, которая нужна для подключения устройства к питающей сети, когда рядом не установлена стационарная розетка.

Будут необходимы дополнительные инструменты. В их число входит хорошо заточенный нож, мощная дрель и пассатижи. Говоря про шланги, то здесь необходимо ориентироваться в процессе работы. Стандартные шланги всегда идут вместе с машинкой, а когда их длины не хватает, то необходимо купить специальные удлинители или шланги большей длины.

Стоит заметить, что для самостоятельного подключения встраиваемой под столешницу машинки, необходимо намного больше времени, чем для установки отдельно стоящего устройства. Все потому что очень неудобно выполнять работу внутри кухонной мебели.

Возможные варианты встраивания

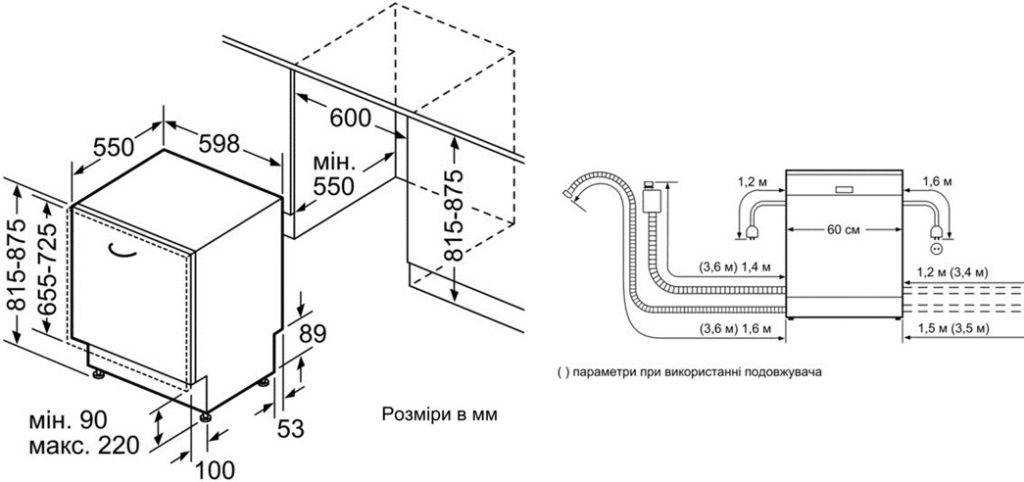

Шкаф для встраивания ПММ может выглядеть по-​разному. Предлагаем рассмотреть несколько популярных вариантов, удобных для монтажа.

Решение #1 – встраивание в шкаф

Если рядом с мойкой находится шкаф-​тумба шириной более 45 см, то его можно использовать для установки посудомоечной машины. Преимущество близкого к коммуникациям монтажа – возможность интегрирования шлангов машинки в уже установленную систему под мойкой.

Из тумбы придется убрать полки и заднюю стенку, при необходимости – нижнюю панель. Встраиваемый корпус необходимо привести в строго вертикальное положение, для этого используются регулируемые ножки.

Затем нужно поочередно подключить машину к коммуникациям: канализации, водопроводу и электропитанию. Если необходимо, следует установить дополнительно гидрозатвор со сливным патрубком.

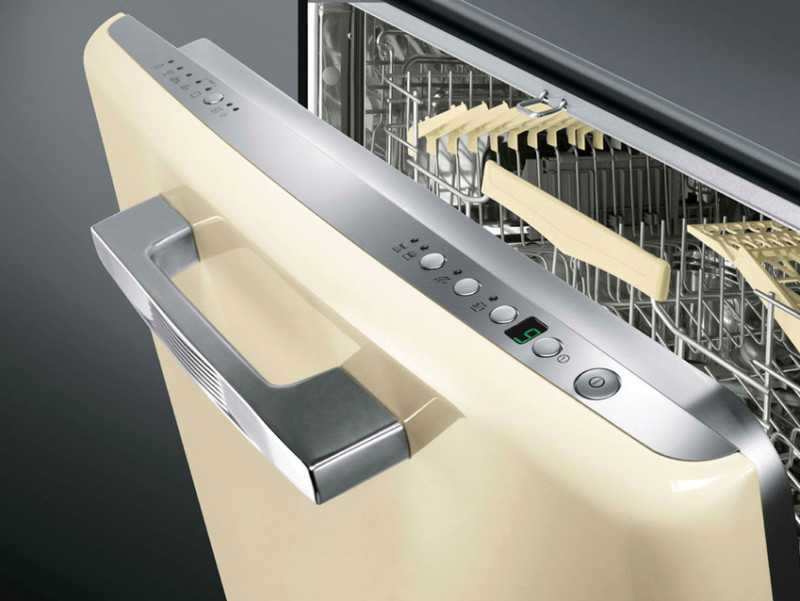

Декоративную лицевую панель, которая крепится на дверцу машинки, обычно собирают из снятых дверок шкафа или заказывают дополнительно. Частично встроенные модели декорировать не нужно, поэтому их монтаж немного проще.

Решение #2 – установка в отдельностоящий модуль

Если свободных шкафов под новое оборудование не найдено, но места на кухне достаточно, можно заказать отдельный модуль, но установить его нужно неподалеку от коммуникационных узлов.

Важно выровнять и закрепить агрегат так, чтобы он не вибрировал при работе и не двигал шкаф. Шланги и трубы прокладываются вдоль стены, но доступ к ним легче

Чтобы добраться до коммуникаций, можно не демонтировать машину, а просто отодвинуть тумбу от стены.

Если посудомойка установлена под общую кухонную столешницу, для технического обслуживания приходится ее демонтировать, так как иначе к местам присоединения шлангов не дотянуться.

Решение #3 – монтаж в нишу

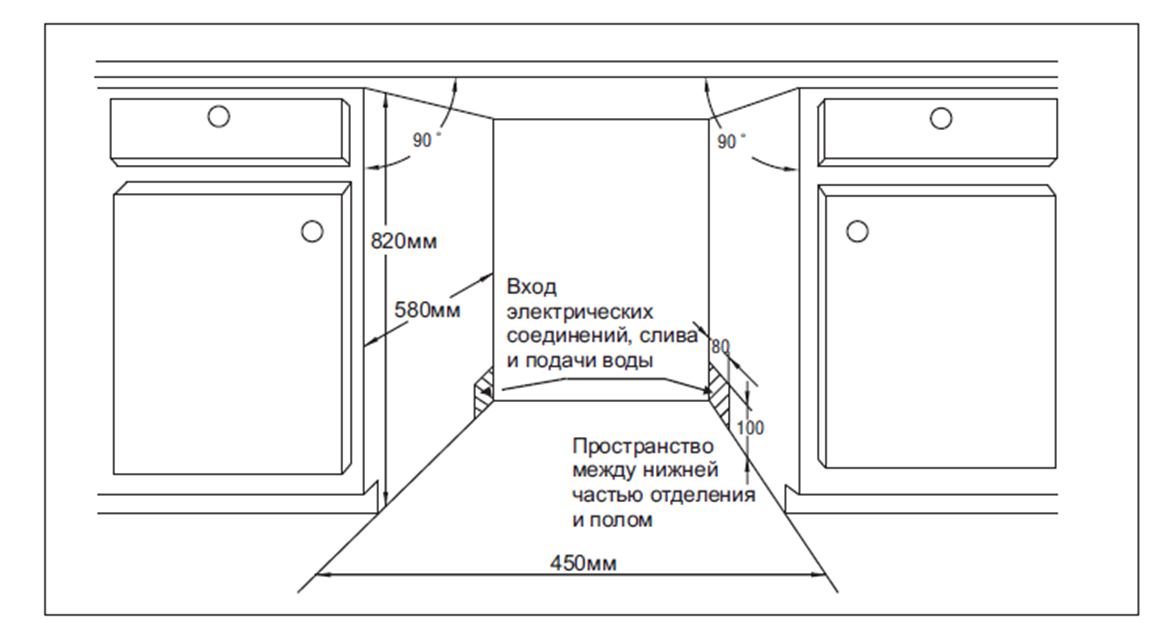

Если в кухне предусмотрена ниша для установки микроволновой печи, духового шкафа или другого небольшого по размерам оборудования, ее можно также использовать и для монтажа посудомойки. Размеры компактной модели вместе с чертежами можно найти в инструкции по установке.

Чтобы посудомойка не бросалась в глаза и была скрыта, как остальная техника, лицевую часть прикрывают декоративной накладкой в стиле фасада.

Место для компактной модели подыскать проще, но не забывайте, что большую семью мини-​машинка обслужить не в состоянии.

Решение #4 – если встраивание не подходит

Что делать, если в кухне совсем нет места для установки встраиваемой модели? Остается рассмотреть отдельно стоящие варианты, конструкция которых не требует особого монтажа. Их можно просто установить на пол, столешницу или в нишу, выровнять, а затем выполнить подключение.

Существуют еще способы исполнить собственную мечту по монтажу встроенной посудомоечной машины – монтаж фасада на отдельно стоящую модель, полное переустройство кухонного гарнитура, с возможным ремонтом или переносом коммуникаций.

Он более затратный, требует не только финансовых вложений, но и времени.

Как подключить посудомоечную машину к электричеству

Стандартная длина шнура, в любой модели посудомоечной машины, составляет полтора метра. В связи с чем, при выборе места машины следует ориентироваться именно на такое расстояние до ближайшей розетки.

«Нарастить» длину шнура за счет удлинителей не удастся, поскольку мощность бытовой техники дает сильную нагрузку на электропроводку, и требует отдельного подключения.

Можно не использовать стационарную розетку, а сделать отдельный вывод для посудомоечной машины и соединить напрямую с кабелем. При таком подключении лучше поставить автомат 16 А.

Посмотреть, как устанавливается посудомоечная машина можно в видеоролике ниже.

Подключение ПММ к коммуникациям

Чтобы машина заработала, необходимо обеспечить подачу электричества и холодной воды, а также обустроить слив использованной жидкости в канализацию.

Если отдельная розетка для ПММ установлена во время ремонта, первый этап можно пропустить, однако два следующих выполняются в процессе подключения в любом случае.

Этап #1 – монтаж отдельной розетки

Удлинителем, вставленным в общую розетку, фильтром или тройником пользоваться не рекомендуем.

Подобные «посредники» могут не выдержать нагрузки, выйти из строя или даже расплавиться. Обязательно потребуется отдельное электроустановочное изделие «евро» стандарта, с заземлением и высокой степенью защиты от влаги.

Блоки встроенных в стену или накладных розеток устанавливают в удобных для использования местах: над столешницей или под ней, но с легким доступом

Слишком близко от пола закреплять розеточный блок не советуют – во время протечки вода может попасть внутрь изделия. Минимальное расстояние от напольного покрытия – 15-20 см.

Это актуально для встраиваемых моделей, когда розетку располагают на стене за корпусом посудомойки. Для отдельностоящих агрегатов обычное расположение – на расстоянии 40-90 см от пола.

Кроме розетки потребуется провод, лучше в негорючей изоляции и с сечением, рассчитанным на повышенную нагрузку. Подходящий вариант – медный 3-жильный провод ВВгнг 3*2,5.

Зачищенные от изоляции концы проводов вставляют в клеммы, закручивают винтами или закрепляют защелками. Для провода заземления, который можно узнать по желто-зеленой изоляционной пленке, предназначена отдельная клемма

Установка розетки с заземлением относится к элементарным бытовым умениям, поэтому многие справляются с ее монтажом самостоятельно. Однако если навыков не хватает, лучше все работы по электрообустройству доверить специалисту.

От розетки провод тянется к электрощиту, где установлен отдельный автоматический выключатель. Аналогичные автоматы рекомендуется предусмотреть на каждый мощный бытовой прибор – при необходимости не придется отключать всю «кухонную» линию.

Образец подходящего по параметрам автоматического выключателя для линии, проведенной к посудомойке. Номинальный ток – 16А, вр/ток хар-ка – С, класс токоограничения – 3

Даже если вы теоретически знаете, как установить выключатель на дин-рейку, выполнять все электротехнические работы в щитке должен представитель УК или другой обслуживающей организации.

После окончания монтажа необходимо проверить, как работает розетка. Для этого включают автомат и вставляют в розетку вилку простейшего прибора, например, настольной лампы.

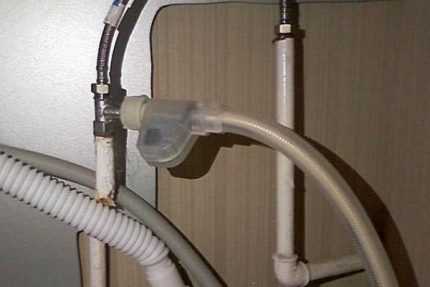

Этап #2 – обеспечение подачи воды

Чтобы машину можно было использовать в любое удобное время, следует шланг подачи воды присоединить к трубе или гибкой подводке резьбовым соединением посредством тройника или переходника.

Легче всего совершить врезку в сеть, если посудомойка размещена по соседству от раковины со смесителем. Гибкую подводку окручивают, вместо нее устанавливают тройник

Длина шланга подачи воды – 1-1,5 м. Именно на таком расстоянии от магистрали производители рекомендуют устанавливать посудомойку, чтобы она функционировала правильно.

Порядок действий:

• откручиваем гибкий шланг смесителя от трубы;
• присоединяем тройник с размерами ½ дюйма «мама» и «папа» по прямому отрезку, с ¾-дюймовым отводом сбоку и краном перекрытия воды;
• для герметичности соединения используем фум-ленту или другой уплотнитель;
• патрубок ¾ дюйма выводим в удобное для присоединения шланга направление;
• прикручиваем гибкую подводку на отвод ½ дюйма и шланг посудомойки на боковой отвод;
• тестируем подачу воды, при необходимости подтягиваем соединения.

Выбор места для монтажа

Место расположения посудомоечной машины необходимо выбрать и подготовить заблаговременно. Лучше всего располагать посудомоечную машину рядом с мойкой, в противном случае, если расстояние от мойки и коммуникаций до нее будет превышать 150 сантиметров,- стабильная работа техники не гарантируется, а риск возникновения аварийной ситуации будет повышен в несколько раз.

Кроме того планировка кухни под посудомоечную машину должна учитывать наличие электрической розетки с запасом пространства. Учитывая, что мойка потребляет немало электроэнергии, использование удлинителей не только не рекомендуется, но и противопоказано согласно базовым правилам техники безопасности.

Установка в зависимости от типа

Конкретное место установки посудомоечной машины в первую очередь зависит от типа техники. Всего можно выделить три типа посудомоечных машин:

• переносные;
• встраиваемые;
• компактные;
• отдельностоящие.

Переносные. Такой тип ПММ монтируется вне зависимости от мебели и планировки живого помещения

Важно, при подключении переносной посудомоечной машины, обеспечить плотный контакт с коммуникацией и трубопроводом в непосредственной близости от мойки

Встраиваемые. Такой тип ПММ устанавливается только в комплекте с отдельным шкафом, в котором предусмотрены отсеки непосредственно для посуды, и сопутствующей утвари. Соответственно для монтажа встраиваемой посудомоечной машины необходимо продумать проект кухни заблаговременно с учетом расположения коммуникаций, мойки, розеток и так далее с соблюдением размеров мебели и шкафов.

Компактные. Подобные посудомоечные машины, как правило, имеют небольшие габариты и в сравнении со «стандартными» аналогами. Они способны перемывать не так много посуды за раз, следовательно, для эксплуатации компактной техники придётся делать несколько подходов, что с учетом затрат по времени не слишком удобно.

При этом возрастёт расход воды, что напрямую затронет стоимость на услуги ЖКХ. Среди компактных аналогов встречаются, как и переносные варианты (которые можно, к примеру, ставить на столешницу, или в просторный шкаф), так и встраиваемые.

Отдельностоящие. Такую посудомоечную машину устанавливают, когда ремонт на кухне уже выполнен и не хочется вносить изменения. Но для монтажа такого варианта ПММ требуется свободное место не далеко от коммуникаций. Производители выпускают посудомойки в различных цветах и оттенках, поэтому ее легко можно вписать в интерьер кухни.

Таким образом, полновесные ПММ обычно монтируются на полу с дополнительной фиксацией на стенах шкафа, столешницы, или у стены непосредственно рядом с мойкой и коммуникацией, а встраиваемые и компактные модели устанавливаются непосредственно в шкаф с учётом общего веса конструкции вместе с посудой.

Ошибки и правила монтажа

Огромную важность при монтаже посудомоечной машины и сопоставимой техники играет инструкция, с которой необходимо ознакомиться в первую очередь. Как правило, в инструкции подробно расписаны и раскрыты технические характеристики ПММ, а так же допустимый диапазон электрической нагрузки, давления в трубопроводе и коммуникациях, и минимальный срок гарантии на устройство

Гарантия на посудомоечную машину по евростандарту составляет 24 месяца с момента приобретения. Китайскую технику можно сдать на легальный ремонт в течение 12 месяцев после оформления сделки.

Однако, гарантийный срок обслуживания посудомоечной машины будет действителен только в тех случаях, когда монтаж техники производился правильно и в строгом соответствии с прилагаемой инструкцией. В ходе обнаружения грубых нарушений ПММ не будет допущена до ремонта, а сопутствующие расходы придётся брать на себя конечному потребителю (к примеру, при неправильном монтаже у шлангов особая предрасположенность к разрушению и скорой поломке из-за вибрации корпуса).

Подключение к воде

Из всей работы подключение посудомойки к канализации признается самым энергозатратным
и трудоемким. В первую очередь, необходимо полностью перекрыть доступ воды,
потому что в трубу системы будет врезаться тройник.

Подключение к воде

Подсоединение
посудомоечной машины к канализации и водопроводу проводится по
следующему алгоритму действий:

• Поиск места подключения гибкого шланга на смесителе к водосточной трубе с последующим его отсоединением.
• Установка тройника с предварительно намотанной на резьбу ФУМ лентой.
• Присоединение на тройник гибкого шланга от смесителя.
• Подсоединение к отводу фильтра тонкой очистки, а также запорного крана с предварительно намотанной фумкой на резьбе.
• Подключение шланга от посудомойки к крану.

Стоит заострить внимание на том, что при подключении
посудомоечной машины лучше всего использовать выход с холодной водой. Дело в
том, что горячая вода имеет гораздо худшее качество

Когда речь идет об установке техники в частном доме, где очень часто случаются перебои с водоснабжением. Выход из ситуации кроется в монтаже на чердаке небольшого бака с чистой водой. Для нормальной работы большинства современных посудомоек достаточно создать давление всего в 0,1 Мпа. Именно такое значение получается в ситуации, когда вода поступает вниз с высоты нескольких метров. Но, все-таки, лучше внимательно изучить технический паспорт устройства и удостовериться в значении рабочего давления.

Заключение

Встраиваемые посудомоечные машины — один из наиболее распространенных бытовых приборов, который сегодня можно встретить во многих квартирах. Это очень полезный агрегат, который существенно упрощает выполнение такой трудоемкой операции, как мытье посуды. Но покупка встраиваемой посудомоечной машины является очень ответственным мероприятием. Не меньше внимания следует уделять ее монтажу, который не всегда проходит без осложнений.

https://youtube.com/watch?v=j6J_zeAkGXk

Хотя многие модели встраиваемых посудомоечных машин продаются вместе с инструкцией по установке своими руками, этого не всегда оказывается достаточно для успешного выполнения этой операции. Поэтому покупателю не помешает воспользоваться другими источниками, из которых он сможет получить ответы на актуальные вопросы по правильной установке встраиваемой посудомоечной машины и ее подготовке к работе.
