Картридж для смесителя: механизм управления водяным потоком

Признаки и причины поломки картриджа

В процессе эксплуатации смесителя часто возникают непредвиденные проблемы и поломки конструкции и это не удивительно, поскольку данный прибор человек использует в течении дня не один десяток раз.

Основные признаки неисправного состояния картриджа.

Протекание конструкции со стороны рычага.Проблема возникает в процессе включения устройства и сопровождается возникновением капель воды на его поверхности.

Если не предпринять своевременно меры по устранению причины аварии, в процессе последующего открытия крана интенсивность протечки будет возрастать.

Нарушение режимов работы. Например, вместо подачи горячей воды течет холодная, или в результате смешивания двух потоков воды, ее температура не отвечает положению рычага.
Невозможность открытия или закрытия смесителя вне зависимости от положения управляющего крана.

Вышеперечисленные признаки свидетельствуют о вероятной поломке картриджа. Однако мало заменить или произвести ремонт установки, необходимо обязательно выяснить причину поломки конструкции, чтобы исключить вероятность быстрого выхода из строя нового изделия.

Рассмотрим причины быстрого износа картриджа.

Низкое качество приобретенного изделия. Наиболее уязвимым местом в конструкции выступает головка рычага, которая подвержена постоянному воздействию механической нагрузки. Если в процессе ее изготовления недобросовестный производитель изначально использовал не качественный материал, к сожалению, быстрого износа и поломки картриджане избежать.
Плохое качество проточной воды. В результате попадания твердых частиц в установку возникают механические повреждения конструкции. Данная проблема приводит в негодность только те смесители, в которых отсутствует фильтр водопроводной воды.

Для того, чтобы свести к минимуму проведение ремонтных работ установки, необходимо установить фильтр, который будет регулярно очищать воду от примесей грязи, солей, крупных частиц, которые способны нанести непоправимый вред изделию.

Чрезмерно приложенная сила, которая также способна привести в негодность смеситель.

При использовании конструкции необходимо процессы открытия, закрытия крана, а также регулировку потока воды производить плавными движениями, которые не требуют значительных усилий.

Замена картриджа для смесителя

Таким образом, вышеперечисленные меры помогут увеличить срок эксплуатации прибора, однако если поломка уже возникла, не торопитесь звать специалиста, поскольку осуществить замену картриджа можно самостоятельно.

Виды картриджей для смесителей

Главное предназначение картриджа – смешивать горячие и холодные потоки воды, а также регулировать интенсивность их подачи, обеспечивая бесперебойную работу сантехнического оборудования.

При оборудовании однорычажных смесителей применяют два типа устройств: шаровые и дисковые. По срокам эксплуатации они приблизительно равны. Но все же основная масса смесителей для бытового применения оборудована механизмами дискового исполнения.

В случае поломки главного функционального механизма сантехнического прибора следует как можно быстрее произвести в смесителе замену картриджа

Это обусловлено тем, что в правовой плоскости с производством керамических дисковых механизмов дело обстоит гораздо проще. Лицензию на изготовление шаровых типов устройств имеют далеко не все производители. Чтобы не платить за право выпуска, компаниям проще штамповать востребованные на рынке дисковые устройства.

Стальные устройства шарового исполнения

Конструкция шарового джойстика представляет собой запорный элемент в виде полого стального шара, оснащенного тремя сообщающимися между собой отверстиями: двумя входными и одним выходным.

Полый элемент, посаженный в картриджную гильзу, выполненную из высокопрочной резины, с передаточным механизмом соединяется с помощью рычага

Температура и напор потока задается в зависимости от положения отверстий входных патрубков и полостей шара. Чем больше площадь совмещения, тем сильнее поток. При повороте или наклоне рычага стенки шара перекрывают одно или оба отверстия, давая возможность потокам из патрубков с горячей или холодной водой попадать и перемешиваться внутри полостей запорного элемента.

Главный недостаток шаровых устройств – уязвимость к отложениям, которые образуются и скапливаюся внутри них в процессе эксплуатации. Они ухудшают плавность нажима механизма, провоцируя выведение из строя джойстика.

В конструкции большинства моделей шар и седло помещены в единый корпус картриджа, но встречаются и варианты, где основание прикреплено непосредственно к внутренним стенкам крана

Исходя из диаметра, высоты и посадочной части эти типы устройств на рынке представлены в большом ассортименте

Поэтому при смене картриджа на смесителе важно подбирать и устанавливать полностью идентичную запчасть

Чтобы уберечь себя от ошибок при выборе, приводящих к незапланированным растратам, покупая новую «сердцевину», желательно для образца взять с собой отработанную старую.

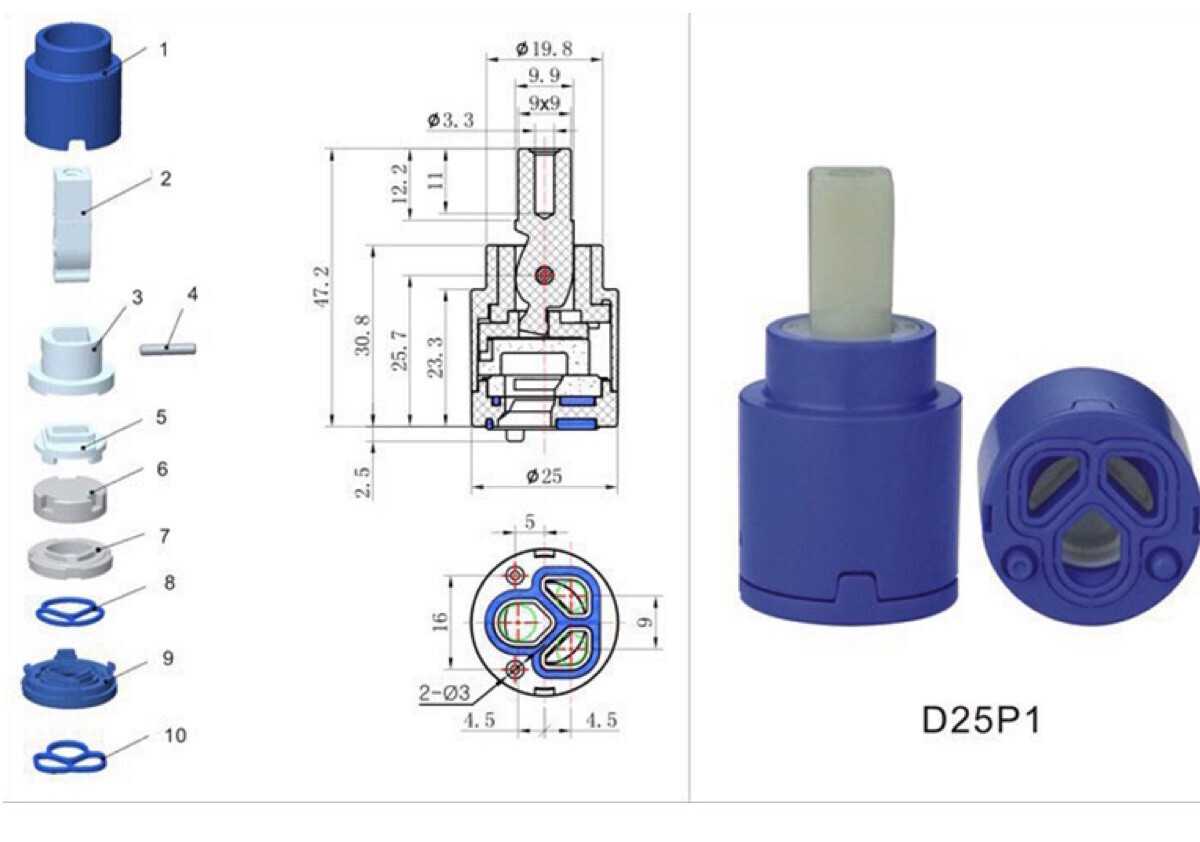

Дисковые «сердцевины» из металлокерамических пластин

Дисковые картриджи оснащены двумя гладкими и плотно прилегающими друг к другу пластинами, выполненными из металлокерамики. Нижняя пластина надежно зафиксирована в «сердцевине», а подвижная верхняя соединена с управляющим стержнем, за счет чего свободно вращается вокруг своей оси.

В устройствах цилиндрического типа потоки воды перемешиваются за счет смещения дисков относительно друг друга, в результате чего отверстия полностью либо же частично перекрываются

В полости для смешивания располагается металлическая сетка, основное предназначение которой – подавлять шум. В некоторых моделях роль шумогасителя выполняют фигурные выступы.

Основой для фиксации самой ручки однорычажного устройства выступает шток. Он прикрепляется на верхнем керамическом диске, при необходимости может сниматься.

Регулировка напора воды в цилиндрических «сердцевинах» осуществляется за счет перемещения верхней пластины. Она оснащена выступами и впадинами, которые закрывают отверстия нижнего диска. Чем больше закрыты отверстия, тем слабее напор.

При заданном положении рычага впадины и выступы «сердцевины» плотно совмещаются, в результате чего полностью блокируется подача воды из крана

Чтобы повысить герметичность конструкции у большинства моделей в нижней части механизма установлены резиновые прокладки. Для продления срока «жизни» керамических элементов предусмотрено наличие металлической сеточки. Она выполняет роль фильтра грубой очистки.

Важные советы, способствующие длительной эксплуатации картриджа и смесителя

Чтобы обеспечить максимально длительный период эксплуатации смесителя и внутреннего запорного элемента, следует придерживаться некоторых правил. Картридж в первую очередь выходит из строя из-за постоянного воздействия агрессивной среды, в качестве которой выступает вода. В ней часто содержится большое количество мелкой взвеси и песка. Такие примеси царапают и истирают керамические пластины картриджа, вызывая сбои в работе системы.

Смеситель для кухни с гибким изливом как реальный способ совершенствования бытаМатериалы для изготовления, виды конструкций по способу крепления и особенностям функционирования. Установка своими руками.

Если деталь неразборная, ее повреждение станет причиной для установки нового элемента, что принесет дополнительные финансовые затраты. Чтобы предупредить негативное влияние воды плохого качества, следует установить фильтры для смесителя грубой очистки.

Для корректной работы смесителя рекомендуется не реже одного раза в год выполнять промывку всей системы и очищать внутренние элементы специальным раствором или жидкостью для мытья посуды. Известковый налет хорошо устранит уксус.

Важно! Для очистки внутреннего запорного механизма запрещается использовать абразивные шкурки и металлические губки, которые могут повредить защитный слой. Смазывание пластин картриджа герметичной смесью позволит продлить срок его эксплуатации. Смазывание пластин картриджа герметичной смесью позволит продлить срок его эксплуатации

Смазывание пластин картриджа герметичной смесью позволит продлить срок его эксплуатации

Керамические пластины периодически следует обрабатывать масляными смазками для картриджа смесителя. Если на корпусе запорного механизма или его элементах наблюдаются существенные сколы, царапины и трещины либо надломился шток, деталь необходимо немедленно заменить.

Если после монтажа нового картриджа обнаруживаются утечки из-под смесителя, причиной может быть наличие песчинок между деталями устройства либо же неплотно зафиксированная гайка. Устранить проблему удастся после повторной разборки смесителя и установки его обратно.

Конструкция

Смеситель для ванны однорычажного типа конструктивно отличается от двухвентильного. Он имеет всего одну ручку-рычаг, с помощью которой регулируется температура и мощность напора воды в кране. Этот вид смесителей также известен как «однорукий бандит», шаровой, шарнирный, джойстиковый. Он выполняет три основные функции: смешивание воды оптимальной температуры, формирование струи и изменение ее мощности. Механизм его действия достаточно прост:

Поворачивая ручку в горизонтальном направлении можно изменять температуру воды от холодной до горячей.
Однорычажный смеситель
Поднимая или опуская рычаг в вертикальном направлении можно регулировать мощность потока. Чем выше положение ручки, тем мощнее струя.

https://youtube.com/watch?v=zXxCYV-JmOw

Когда необходимо менять картридж

Замена картриджа в смесителе своими руками необходима при появлении следующих проблем:

Рычаг стал передвигаться значительно труднее, с заеданиями или рывками. В идеале рычаг должен перемещаться свободно, без приложения к нему усилий;
При закрытом положении из крана течет вода. То есть, она не может быть полностью перекрыта;
При постоянном положении рычага вода может менять свою температуру;
Положение рычага не соответствует температуре воды. Например, вместо горячей воды из крана поступает холодная вода, и наоборот;
Смеситель протекает изнутри, о чем свидетельствует скопившаяся около него вода. При этом прокладки самого смесителя не повреждены. Такое может случиться, если лопнет пластиковый корпус картриджа.

Причины поломок картриджей

Поломка картриджа обычно происходит по одной из следующих причин:

Смеситель эксплуатировался неправильно или подвергался механическим воздействиям, ударам;
Некачественные материалы картриджа и самого смесителя;
Неудовлетворительное качество воды. Очень грязная вода, содержащая твердые частицы, способна повредить картридж очень быстро. Пластины перетираются, ухудшается их скольжение, они начинают заедать;
Гидроудары, приводящие к возникновению чрезмерных нагрузок на элементы картриджа.

С необходимостью замены картриджа в смесителе сталкиваются практически все владельцы данных сантехнических приборов. Редко бывает так, что картридж служит положенные ему 10 лет. В условиях износившихся водопроводных систем, при частых авариях и низком качестве подаваемой воды среднестатистический картридж способен исправно выполнять свои функции на протяжении максимум 4-6 лет

Поэтому важно знать, как поменять картридж в смесителе своими руками. Практика показывает, что проделать такую работу несложно даже малоопытному человеку

Как заменить картридж в смесителе?

Прежде чем приобретать новое изделие, необходимо узнать его характеристики: длину штока, посадочную часть и диаметр. Лучше всего снять старую деталь и взять с собой в магазин.

Инструменты и материалы, которые понадобятся для ремонта устройства:

шестигранный ключ или плоская отвертка;
плоскогубцы;
разводной рожковый или гаечный ключ;
жидкость WD-40;
бумажные салфетки или чистая тряпочка.

С работой по замене картриджа в смесителе можно справиться даже не имея специальных знаний и навыков. В первую очередь необходимо перекрыть подачу горячей и холодной воды. Если вентили неисправны, то за помощью придется обратиться к сантехнику. При их работе в бесперебойном режиме, ремонт особых трудностей не доставит.

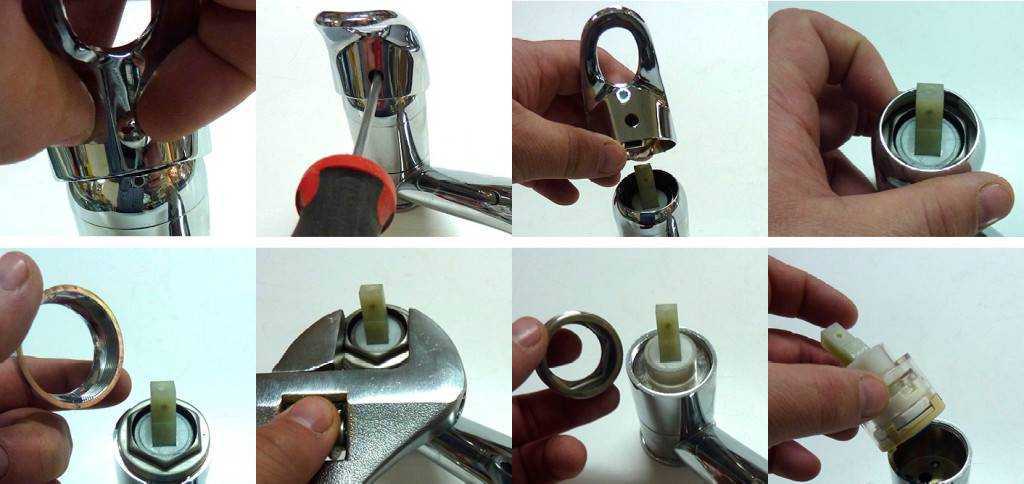

Последовательность действий при замене картриджа в смесителе.

Рычаг смесителя поднимается в самое верхнее положение.
Спереди в нижней части устройства расположен колпачок с синей и красной отметкой, который следует снять с помощью отвертки или ножа.
Под колпачком находится небольшой винтик, который нужно будет открутить, чтобы снять рычаг. Откручивать винтик полностью не нужно, достаточно только ослабить.
После снятия рычага с конструкции можно увидеть хромированный декоративный колпачок, который должен легко отвинчиваться руками. При достаточно длительном использовании смесителя такой возможности может не быть, поэтому необходимо будет воспользоваться разводным ключом номер один. Настроить его следует так, чтобы он не сломал колпачок.
После того как декоративный колпачок будет откручен, откроется доступ к гайке, удерживающей картридж. Она отвинчивается с помощью того же ключа и достается картридж.
Перед установкой нового устройства необходимо вычистить для него посадочное место. За долгие годы работы в смесителе скапливается грязь, которая будет препятствовать герметичной установке картриджа. Мешать этому могут и твердые частички керамики, которые образовались в результате разрушения керамических дисков.
При установке нового устройства необходимо проследить, чтобы выступы на нем совпадали с отверстиями посадочного места конструкции.
После этого закручивается гайка, устанавливается декоративный колпачок, джойстик и заглушка.

На этом ремонт картриджа смесителя завершен. Теперь следует проверить конструкцию на отсутствие течей и работоспособность. Для этого открывается подача воды. Если замена картриджа в смесителе была выполнена правильно, то устройство будет работать без всяких проблем. Все работы по ремонту нужно проводить аккуратно, чтобы не повредить декоративное покрытие.

https://youtube.com/watch?v=WtdmHYunkaw

Как разобрать смеситель в душ кабине

Протекание сантехники в области подачи холодной и горячей воды в душевых кабинах — частая проблема . Ремонт не всегда возможен, здесь требуется полная замена смесителя в душевой кабине, так как конструкция смесителей цельная и включает в себя подачу воды и переключатель режимов. Отдельно можно купить и установить самому картридж переключения режимов и смешивания воды.

Как подобрать смеситель для своей душевой кабины?

Многие задают в поиске данную запчасть конкретно для своей модели кабинки, но не учитывают, что к душ кабине подойдет и другая модель смесителя. Нужно всего учесть несколько параметров — основные из них — это расстояние между осями (замерить с помощью линейки от центра переключения режима до центра подачи воды, бывают размеры 100мм, 125мм, 145мм, 150мм) и количество режимов в самом переключателе (бывает смеситель двухрежимный, трехрежимный, четырехрежимный, пятирежимный и однорежимный).

Ремонт или замена смесителя?

В новой душевой кабине китайского производства сантехника оставляет желать лучшего. После непродолжительной эксплуатации душа, проявляется протечка в области переключения холодной и горячей воды. Можно отделаться простой заменой картриджа смешивания воды, стоит он не более 200 рублей. Так же подлежит замене картридж переключения режимов — цена на него 400 — 500 рублей, в зависимости от количества режимов. Если меняете только картриджи, следует учитывать его размеры, основные это — диаметр, высота штока и количество отверстий. Под ремонтом смесителя в душевой кабине подразумевается, что будет произведена замена этих картриджей. Если нарушена резьба, или вследствие эксплуатации она сгнила, без замены и установки нового смесителя не обойтись.

Установка смесителя в душевой кабине:

Монтаж сантехники для мастера обычное дело, наличие опыта в сборке душевых кабин позволит без труда и за короткое время произвести ремонтные работы в душевой или ванной комнате, с помощью специальных инструментов замена будет выполнена быстро и качественно. Наши мастера производят сантехнические работы по Москве и Московской области. Стоимость выезда сантехника для проведения диагностики 500 рублей, в случае проведения ремонта цена составит до 2000 рублей.

Особенности монтажных сантехнических работ в душевых кабинах. Сложность установки смесителя заключается в том, что для его замены требуется доступ к задней стенке кабины. Бывают случаи когда установка кабинки сложная и собирается прямо в ванной. В этом случае ее необходимо заново разобрать, установив при этом новый смеситель, и собрать, цена при таком варианте будет сопоставима со стоимостью сборки и подключения душ.кабины (от 2900 рублей). Если между душевой кабиной и стеной есть расстояние для свободной замены сантехники, в подключении не будет проблем.

Подключение заменяемого смесителя в душевой кабине происходит следующим образом. Отодвигаете душевой комплекс или бокс от стены, чтобы был свободный доступ и ничего не мешало для подключения. На передней панели откручиваете накладки, если смеситель закреплен болтами или саморезами — откручиваете их. Со стороны задней панели отключаете подводку воды и шланги в переключателе режимов, ставите новый и подключаете в таком же порядке. Как видите установку смесителя в душевой кабине можно сделать своими руками, но если вы сомневаетесь можете доверится нашим мастерам.Наши профессиональные монтажники помогут произвести ремонт и установку вашего оборудования, вы получаете скидку на работу и полноценную гарантию на все работы. По опыту можем сказать, что 70% процентов успеха эксплуатации кабины без поломок, зависит от грамотной установки специализированным сервисным центром! Производить своевременную диагностику и выявлять на ранней стадии поломки, чтобы избежать больших затрат на запчасти. При установке душевой кабины или гидромассажной ванны нашими специалистами, мы даем 2 года гарантии на все работы. Так же вы можете приобрести у нас сертификат на годовое обслуживание сантехнического оборудования, что позволит выявить поломки на ранней стадии.

Подробное описание замены картриджа

Для замены картриджа вам понадобятся некоторые инструменты; нож, маленькая отвертка с плоским лезвием, разводной ключ и 2,5-3,0-миллиметровый шестигранный ключ

Первый шаг состоит в том, чтобы перекрыть воду к крану. Иначе у вас случится небольшой потоп, Снимите декоративную красно-синюю заглушку, которая скрывает винт. Мне понадобилось лезвие, чтобы поддеть заглушку, а затем маленькая отвертка, чтобы удалить ее.

Замена картриджа в смесителе своими руками.

Удаляем кнопку из рукоятки крана.

Под декоративной заглушкой вы увидите винт,соединяющий ручку с корпусом крана.. Используйте шестигранный ключ соответствующего размера, чтобы открутить его.

Теперь можно аккуратно снять ручку смесителя. Отвинтив фиксатор, нужно снять ручку.
Если ручка не снимается, не выдирайте ее, воспользуйтесь раствором уксуса, подождите минут 10 и повторите попытку.
Уксус растворит осадок и ручка снимется

Под ручкой закреплено защитное кольцо. На рисунке его снимают ключом, но его вполне можно открутить руками.

После того, как кольцо снято, понадобится разводной ключ. Откручиваем прижимную гайку разводным ключом.

Отодвигаем гайку.

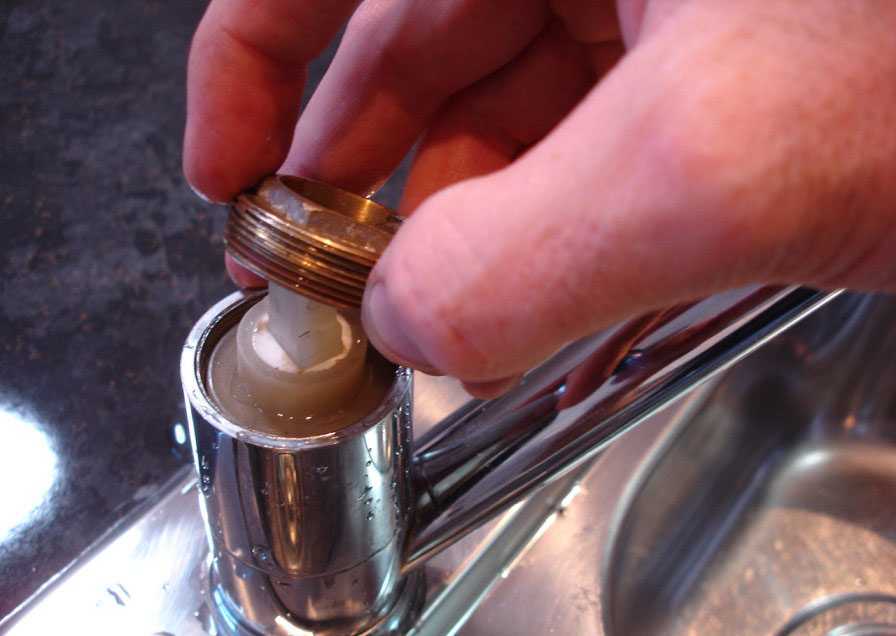

Достаем неисправный картридж из смесителя. После этого смеситель чистим, удаляем накопившиеся солевые отложения и другую накопившуюся грязь.

Теперь у вас есть образец картриджа и вы можете подобрать в магазине подходящий аналог.картриджи. Наиболее популярны картриджи трех размеров (32 , 35 и 40 мм) и двух конфигурациях (плоские или поднятые). Надеюсь, ваш картридж соответствует, иначе вам сложнее будет найти подходящий. Не забудьте и про посадочные места, углублений обычно три, но по расположению и глубине они бывают разные.

Покупаем новый картридж и проделываем все перечисленные операции в обратном порядке.

Два выступа в картридже совмещаем с отверстиями в корпусе смесителя.

(Я показываю тот же самый картридж, поскольку разбирал смеситель для урока. Мой же картридж у меня пока исправен)

Смеситель собрали, подключаем воду и проверяем работу смесителя. Теперь он снова будет как новенький и прослужит вам верой и правдой еще долгое время.

При разборе крана в ванной или кухне, одной из деталей является цилиндр с тремя отверстиями и многочисленными пластиковыми пластинами. Это картридж для смесителя, который необходим для регулировки напора и температуры воды.

Самому поменять картридж в смесителе душевой кабины, ванной или кухонном кране не составляет особого труда. Весь процесс занимает до 30 минут даже у новичка.

Рассмотрим, как выполняется замена картриджа в смесителе своими руками на примере однорычажного крана для душа Damixa (это практически полный аналог Grohe):

Сначала перекрывается холодная и горячая вода. Это необходимо для предупреждения затопления;
После снимается декоративная заглушка с обозначением сторон поворота крана для получения воды определенной температуры. Она никак не закреплена на смесителе, поэтому для её демонтажа понадобится только отвертка;
Под заглушкой находится винт, который удерживает рычаг керамического крана. Его нужно выкрутить и аккуратно снять крышку;
Так выглядит отверстие под декоративной крышечкой
Под ручкой расположена декоративная прижимная гайка. Она выкручивается руками, чтобы не повредить резьбу и наружную поверхность. Под ней находится декоративное кольцо и стандартная гайка (некоторые модели Ukinox или Кайзер для ванной и Ledeme для кухни такой деталью не оборудованы).
Теперь картридж можно вынуть и осмотреть. Если обнаружены трещины или другие неисправности, то его нужно менять.

Сменный картридж должен полностью соответствовать размерам и материалам детали, которая меняется

В первую очередь, обращается внимание на его форму и расположение отверстий под шток. У смесителей Blanco TALOS-S и Hansgrohe запорные устройства могут отличаться даже в зависимости от моделей крана

Обратите внимание, что некоторые модели картриджей универсальны, но большинство из них могут использоваться только в определенных смесителях. Поэтому если нужно сменить картридж, то лучше подобрать модель точно такой же марки, что и был (Aqualux, Vidima, Oras или Esko)

Как снять картридж

После того, как будет откручена ручка, снять картридж со смесителя можно легким движением руки по направлению вверх и в сторону. Другой вопрос, если рычаг смесителя по какой-то причине не вынимается.

Чтобы снять прикипевшую ручку кухонного или ванного крана (на примере модели фирмы Видима) нужно:

Установка картриджа производится в обратном порядке разборки. Пошаговая инструкция, как собрать смеситель:

Замена картриджа в смесителе подробная инструкция для ремонта в фото и видео

Популярность удобных и стильных однорычажных смесителей стабильно растет. Они уверенно вытесняют привычные вентильные конструкции, украшая кухни, ванные комнаты и санузлы. Однако, как и всякое бытовое устройство, они не вечны. Рано или поздно владельцам этой сантехнической новинки понадобится замена картриджа в смесителе, поскольку чаще всего из строя выходит именно этот элемент.

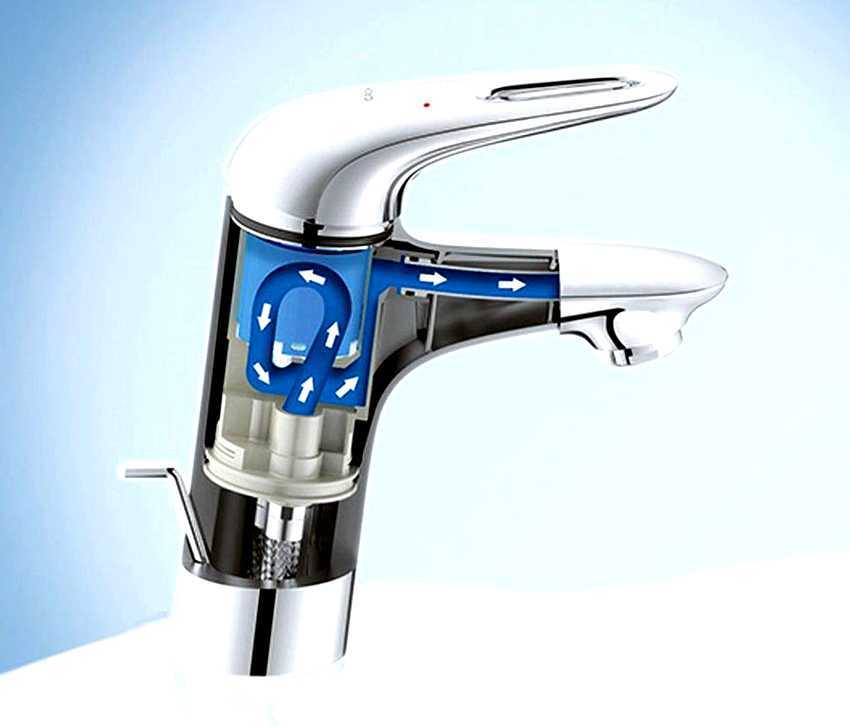

Как работает однорычажный смеситель?

Картридж можно назвать основной частью однорычажного смесителя. Благодаря ему управлять потоком воды можно с помощью единственной ручки, что гораздо удобнее, чем поочередно крутить два вентиля с холодной и горячей водой. Кроме того, фиксированное положение ручки смесителя избавляет от необходимости каждый раз восстанавливать соотношение потока горячей и холодной воды.

Внутри картриджа находятся две керамические пластины, которые плотно прилегают друг к другу. К сожалению, со временем могут появиться крайне неприятные явления, например, при нажатии на рычаг не удается полностью перекрыть поток воды, появляется подтекание влаги снизу и т. п. Очевидно, что устройство вышло из строя. Выяснив, как поменять картридж в смесителе, можно сэкономить немало денег.

Возможные причины поломки картриджа

На практике же оказывается, что смеситель может выйти из строя гораздо раньше, чем ожидают его владельцы. Поломаться он может по таким причинам, как:

качество поступающей в систему воды, не соответствующее требованиям производителя;
наличие в воде примесей от окисления металла;
солевые отложения;
частые гидроудары;
нарушение условий эксплуатации смесителя;
окончание срока эксплуатации;
низкое качество конструкции.

Чтобы продлить срок службы однорычажного смесителя, вспомнить об этих проблемах следует уже на этапе приобретения устройства. Например, следует отдать предпочтение дорогой фирменной модели, а не дешевой подделке, созданной трудолюбивыми китайцами. Существенно увеличить срок службы смесителя поможет обычный бытовой фильтр, который устранит соли, кусочки ржавчины и прочие примеси, способные ухудшить работу прочных керамических пластин.

Наконец, часть поломок связана с неаккуратностью самих владельцев смесителя. Не стоит прилагать чрезмерные усилия при нажатии на рычаг, тем более не следует ронять на устройство тяжелые предметы.

Порядок замены картриджа

Проблема замены картриджа имеет достаточно простое решение. Не понадобится никакого сложного специализированного инструмента, только пара отверток, шестигранный и разводной ключ. Собственно ремонт картриджа смесителя не сложнее чем замена износившейся прокладки в традиционной вентильной конструкции. Для этого необходимо:

Снять со смесителя декоративную заглушку, на которой красно-синим цветом обозначена горячая и холодная вода. Для этого подойдет тонкая отвертка.

Декоративную заглушку аккуратно удаляют с помощью отвертки

Теперь можно аккуратно снять ручку смесителя.

Под ручкой закреплено защитное кольцо. Оно легко откручивается просто руками.

Прижимную гайку аккуратно отвинчивают разводным или гаечным ключом

После этого следует аккуратно прочистить смеситель, удалив накопившиеся солевые отложения и другие загрязнения.

Вынув неисправный картридж, можно отправляться в магазин, чтобы купить подходящий аналог

Остается установить на место исправный картридж и проделать все перечисленные операции в обратном порядке, т. е. установить на место прижимную гайку, прикрутить защитное кольцо, зафиксировать ручку, а затем вставить на прежнее место декоративную заглушку.
Восстановить подачу воды и проверить работу устройства.

В картридже имеется два небольших выступа.

Таким образом, смена картриджа в смесителе может быть проведена даже начинающим мастером. Конечно, все операции нужно проделывать так, чтобы не повредить декоративное покрытие. По окончании ремонта устройство будет выглядеть и работать как новое, а семейный бюджет последствий ремонта практически не ощутит.

Особенности

На данный момент используются два вида смесителей: двухвентильный и однорычажный. Первый вариант более устаревший, он представляет собой классический кран с двумя вентилями, отвечающими за подачу горячей и холодной воды. Однорычажный смеситель, соответственно, обладает одним рычагом, а температура воды в нем регулируется с помощью его поворота влево и вправо. Напор же регулируется высотой подъема рычага. Такой тип смесителя считается более удобным, так как позволяет быстрее добиться требуемой температуры воды благодаря устройству самого рычага, ведь в нем отсутствуют резиновые прокладки, обладающие низкой износостойкостью. Он позволяет сохранять желаемое положение в закрытом состоянии, соответственно, нет необходимости каждый раз его настраивать. И очевидным преимуществом является то, что один рычаг регулировать все-таки проще, чем два вентиля.

Картридж – это основная функциональная деталь смесителя, отвечающая за смешивание горячей и холодной воды, поступающей из разных труб. Они тоже бывают двух видов. Двухвентильные смесители подразумевают использование исключительно дисковых картриджей, тогда как в однорычажных встречаются как шаровые, так и дисковые. По сути, принципиальной разницы в этих видах картриджей нет.

Шаровой картридж работает по следующему принципу: холодная и горячая вода подается в шар и перемешивается внутри него, затем она выходит наружу, уже обладая требуемой температурой. На производство шарового картриджа необходимо обладать специальным разрешением, поэтому чаще производитель выбирает дисковый.

Данный тип картриджа отличается своим более сложным устройством: чаще всего он состоит из двух металлокерамических пластин, совершенно не пропускающих воду, заключенных в пластиковый корпус. Пластины плотно прижаты друг к другу. Нижняя пластина всегда остается неподвижной, а смещение верхней приводит к изменениям в подаче воды. Она соединяется с рычагом смесителя при помощи специального штока, и в результате смещения этого рычага по вертикали изменяется напор воды, а поворот в сторону влияет на ее температуру. При возникновении поломки многие думают, что стоит заменить лишь неисправную деталь картриджа, однако, это нерационально. Поскольку нет гарантии, что можно точно установить, в чем именно заключается проблема, а также никто не производит отдельные детали, так как считается, что проще заменить всю деталь сразу, соответственно, картридж является неразборной деталью.

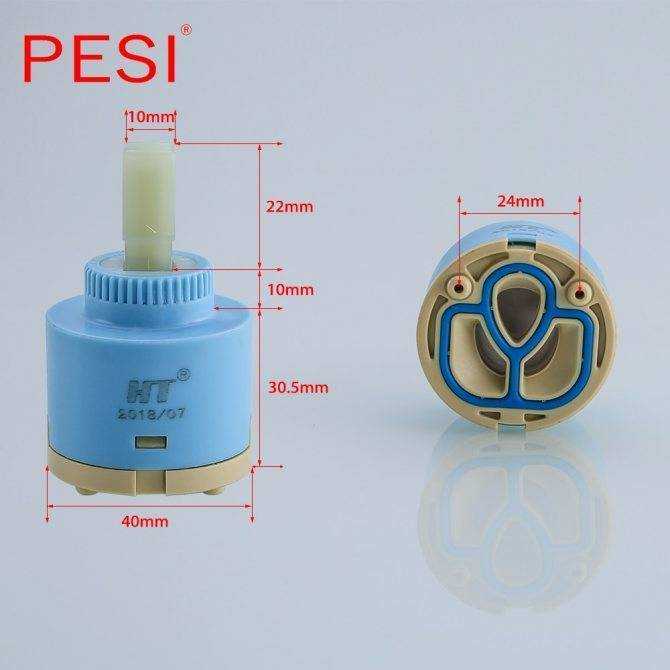

Дисковые картриджи бывают диаметром от 35 до 47 мм, но чаще всего встречается либо 35 мм, либо 40 мм. Принципиальной разницы в них нет, но при замене стоит учитывать диаметр, чтобы купить такой картридж, который подойдет для конкретного смесителя. Производитель картриджа заявляет, что срок его службы составляет около 10 лет, хотя на практике оказывается, что этот срок сильно завышен. Проблемы зачастую возникают уже через 4–6 лет после покупки. Чтобы поломка не застала врасплох, стоит, покупая смеситель, взять для него запасной картридж. Тогда в случае возникновения неполадок в его работе не будет необходимости тратить время на поиск подходящей детали в магазине. Тем более что стоит эта деталь недорого – в среднем от 150 до 300 рублей.

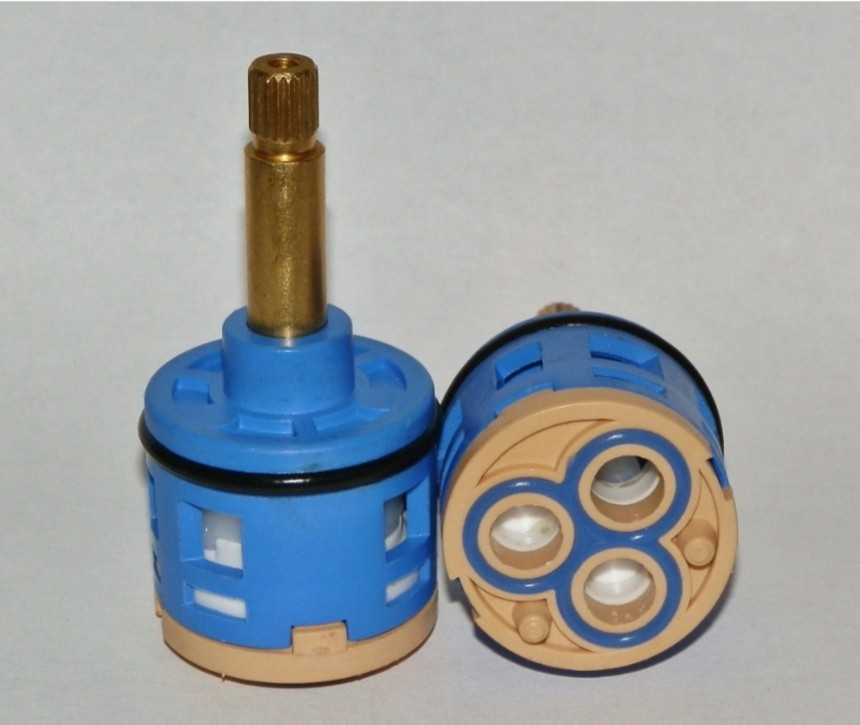

Замена картриджа распределения воды

Более сложные работы, требуют повышенной внимательности и осторожности. Чтобы понять технологию замены, нужно узнать особенности устройства

Оба картриджа (распределителя и смесителя) размещаются в одном корпусе

На душевой панели сделано большое отверстие только под нижний картридж смесителя, верхний распределительный имеет лишь небольшое отверстие под выход ручки. Именно эта технологическая особенность компоновки создает проблемы во время замены – к верхнему распределительному картриджу невозможно добраться обыкновенным способом

Оба картриджа (распределителя и смесителя) размещаются в одном корпусе. На душевой панели сделано большое отверстие только под нижний картридж смесителя, верхний распределительный имеет лишь небольшое отверстие под выход ручки. Именно эта технологическая особенность компоновки создает проблемы во время замены – к верхнему распределительному картриджу невозможно добраться обыкновенным способом

Чтобы понять технологию замены, нужно узнать особенности устройства. Оба картриджа (распределителя и смесителя) размещаются в одном корпусе. На душевой панели сделано большое отверстие только под нижний картридж смесителя, верхний распределительный имеет лишь небольшое отверстие под выход ручки. Именно эта технологическая особенность компоновки создает проблемы во время замены – к верхнему распределительному картриджу невозможно добраться обыкновенным способом.

Алгоритм замены состоит в том, что нужно опускать корпус картриджей таким способом, чтобы в нижнем большом отверстии показался верхний картридж. Иногда это мешает сделать небольшая длина шланга душа. Если такая проблема появилась у вас, то следует открутить шланг от душа, для предупреждения его падения привязать конец веревкой. Далее работы выполняются в следующем порядке.

Шаг 1. Открутите фиксатор ручки переключения и снимите ее. Ручка фиксируется небольшим болтиком под отвертку или шестигранный ключ.

Снимаем ручку

Шаг 2. Открутите гайку и снимите декоративную накладку. На ней нарисованы положения ручки с указанием направления потоков воды.

Снимите декоративную накладку

Шаг 3. Освободите картридж смесителя, как это делается мы рассказывали выше.

Открутите крышку, снимите картридж

Теперь вам нужно полностью отсоединить корпус от панели кабинки. Для этого открутите по бокам два саморезы, удерживающих корпус картриджа смесителя на панели душевой кабинки. Утопите картридж в панели, придерживайте пальцем и опускайте до тех пор, пока в большом отверстии не появится верхний распределительный картридж (дивертор).

Шаг 4. Одной рукой придержите заднюю часть корпуса, а второй выньте картридж.

Заднюю часть нужно постоянно держать, в противном случае она упадет вниз и тогда придется частично разбирать душевую кабину.

Шаг 5. Очистите поверхности от загрязнений, проверьте состояние резиновых уплотнителей. Вставьте новый картридж на место. Он также имеет пазы и может входить только в нужном положении. Сборка устройства выполняется в обратном порядке.

Установка нового картриджа

Включите подачу воды и проверьте работоспособность устройства. Вот и все, за несколько минут работы вам удастся сэкономить несколько тысяч рублей, именно столько берут за это специализированные компании. Замена картриджей у них стоит намного больше, чем сами элементы.

Как выбрать картридж для смесителя

Очень важно знать, как выбрать правильную деталь. Если есть потребность в качественном механизме, следует поинтересоваться техническими характеристиками устройства:

Рассмотреть конструкцию. Картридж керамический для дивертора производится разборного типа и неразборного. Цельное изделие кажется привлекательней из-за большей доступности. Но его невозможно чистить, смазывать. Прокладки из него также не извлекаются. Все это причины для частых поломок неразборного изделия. Поэтому оно во многом проигрывает разборному механизму.
Определить размер. Неправильно выбранные параметры детали приведут к шуму, тяжелому вращению рычага. Нарушается контроль напора. Как следствие этого – идет снижение рабочей эффективности смесителя. На душевом шланге образуются трещины. Случается, изнашивание резьбы в кране.
Посмотреть форму, проверить число отверстий низа. Это считается основным параметром, по которому выбирают картридж керамический для дивертора. Существуют различия между кухонными моделями и предназначенными для ванной или душа. Они отличаются количеством пазов, выступов. Если нет совпадения по числу отверстий у регулирующего элемента и крана, виды совместить нельзя.

У компаний из европы продукция лучше. По отзывам потребителей, качественные картриджи производят компании Grohe, Кайзер и Blanco. Из китайской продукции хорошо отзываются о Potato, Frap.
