Как выполнить расчеты винтовой лестницы на второй этаж

Проектирование винтовых лестниц подразумевает под собой определение всех требуемых параметров изделия, а также составление схематической модели конструкции с обозначений. Схема винтовой лестницы, независимо от ее конфигурации должна быть выполнена в вертикальной и горизонтальной проекции. Это позволит прорисовать все основные детали конструкции полностью, а также определить преимущества и недостатки каждого способа обустройства ступеней.

Лестница может иметь самую различную конфигурацию, а именно:

С опорой на центральную ось;
С частичным вхождением ступеней в центральную опору;
С упором на боковые тетивы;
Консольное расположение.

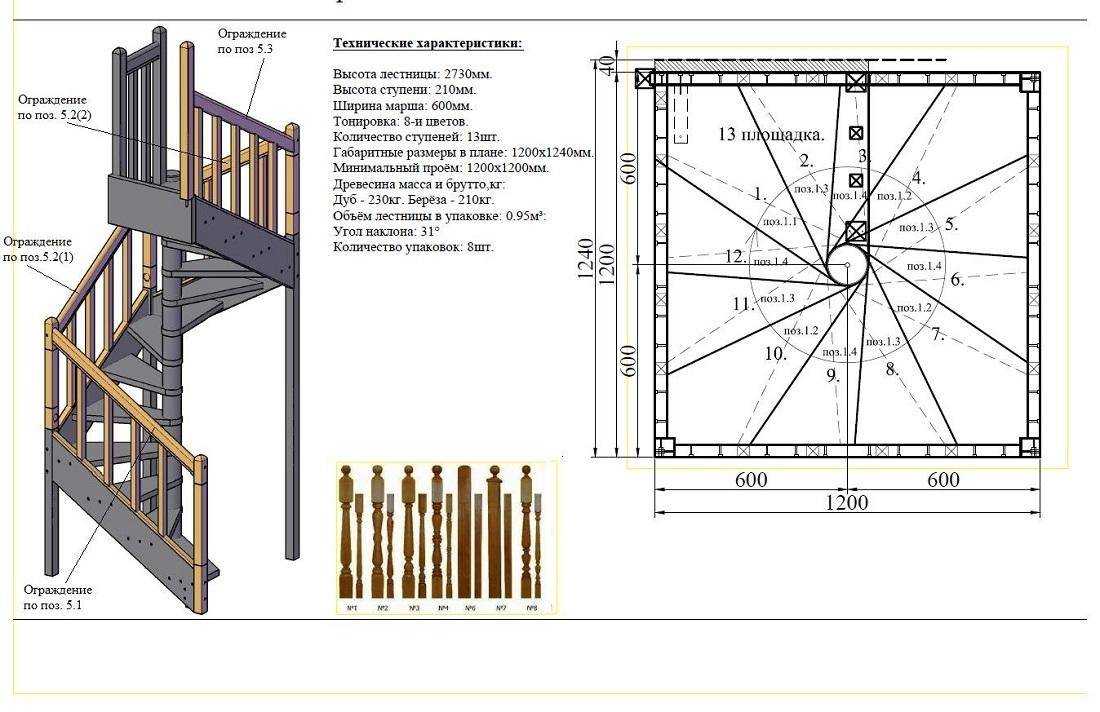

Чертежи каждого типа лестницы будут различаться между собой, и это обязательно нужно учитывать при проведении расчетов и составлении плана конструкции. При этом значительно различаются размеры используемых деталей для винтовых лестниц, так как способы крепления в той или иной мере отнимают определенное пространство, предназначенное для передвижения.

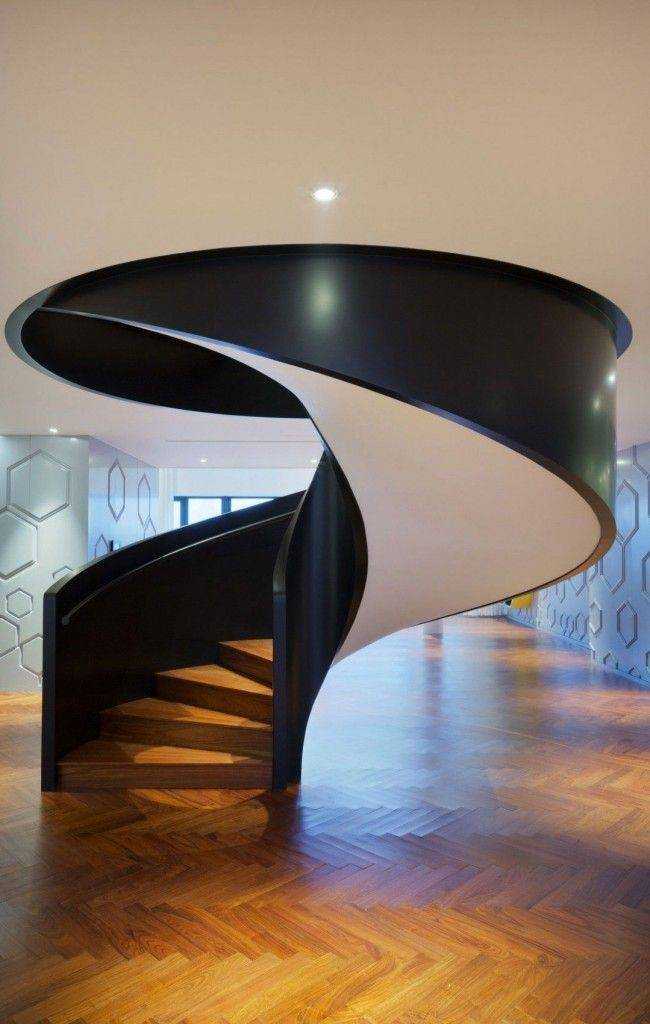

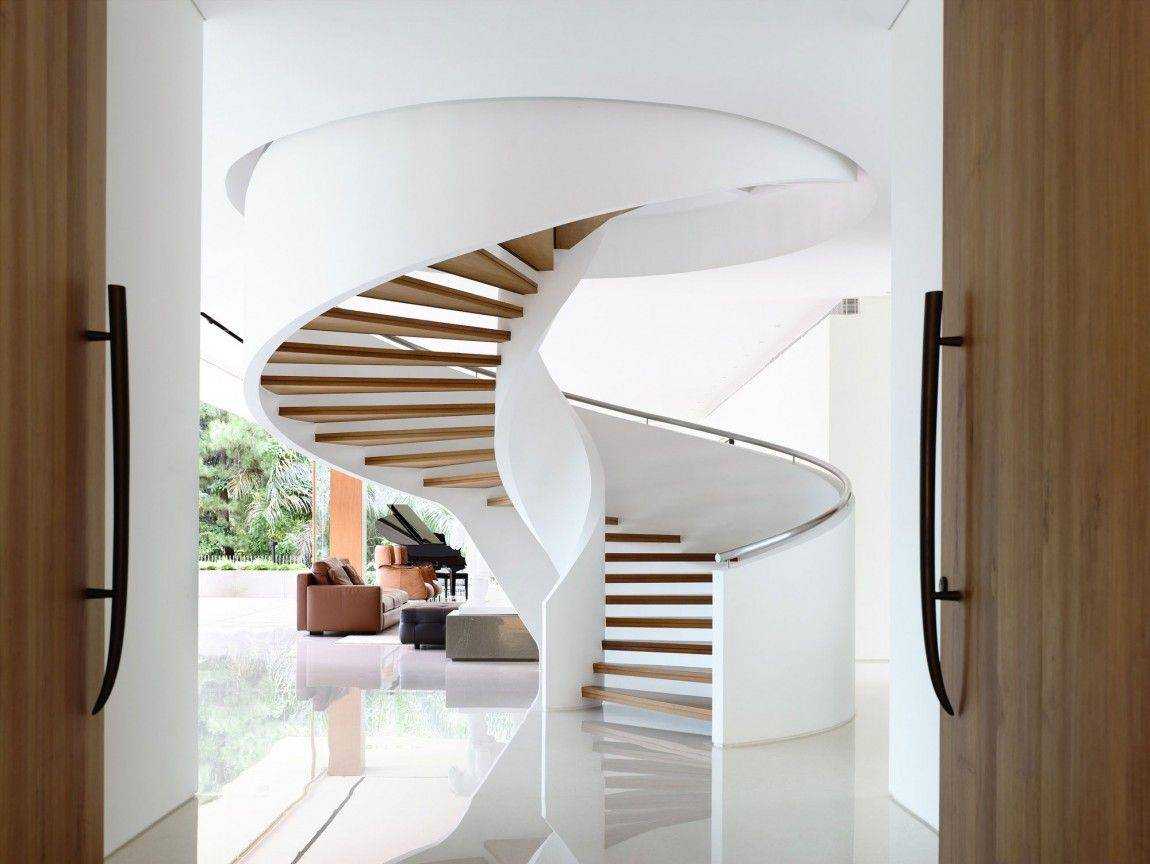

Винтовая лестница в дизайне интерьеров

Подобный вид лестниц популярен не только потому, что экономит площадь, но и отличается изысканностью, богатством дизайна и даже может менять визуальное восприятие пространства.

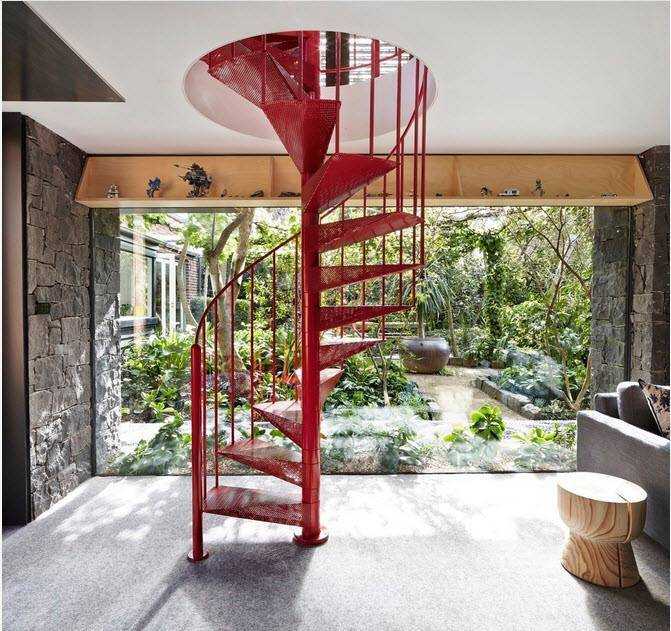

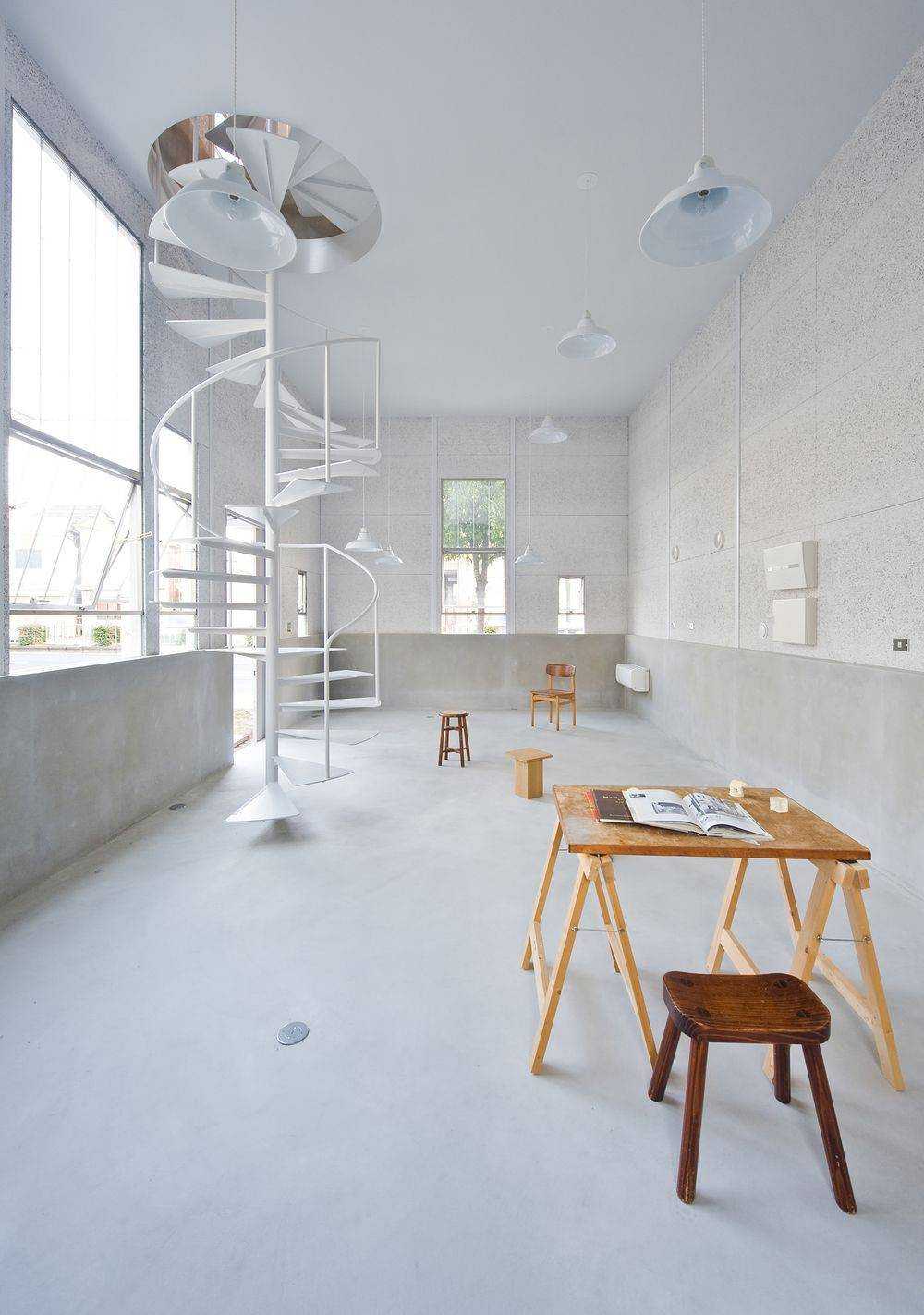

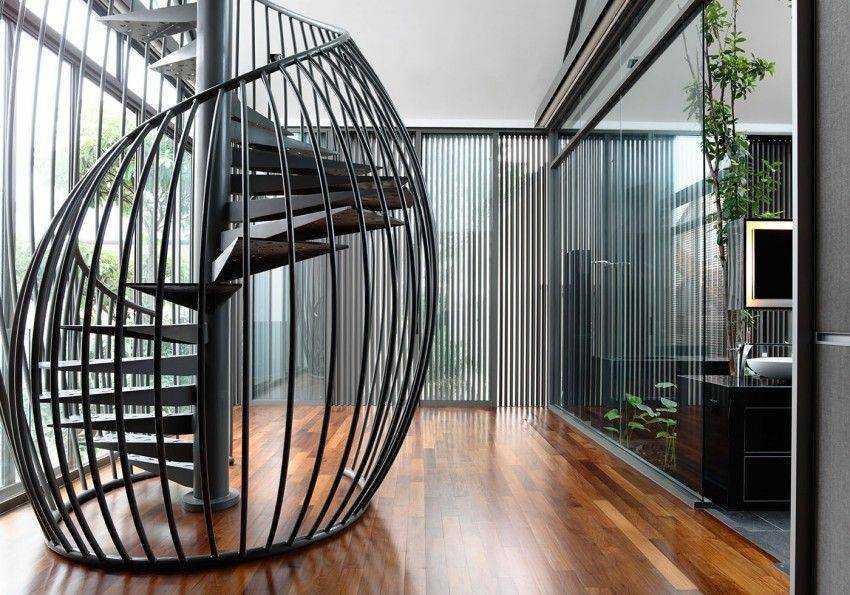

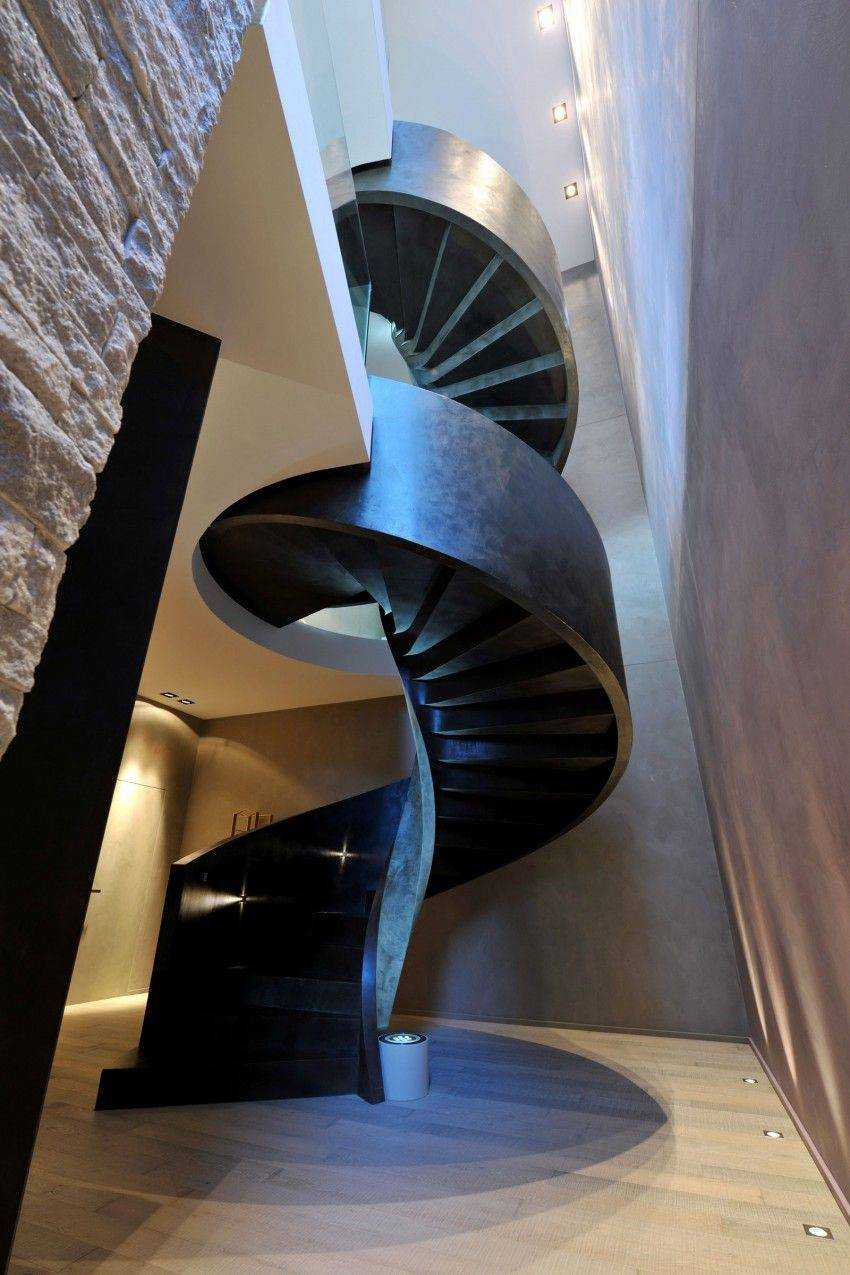

Металлические (кованые) винтовые лестницы

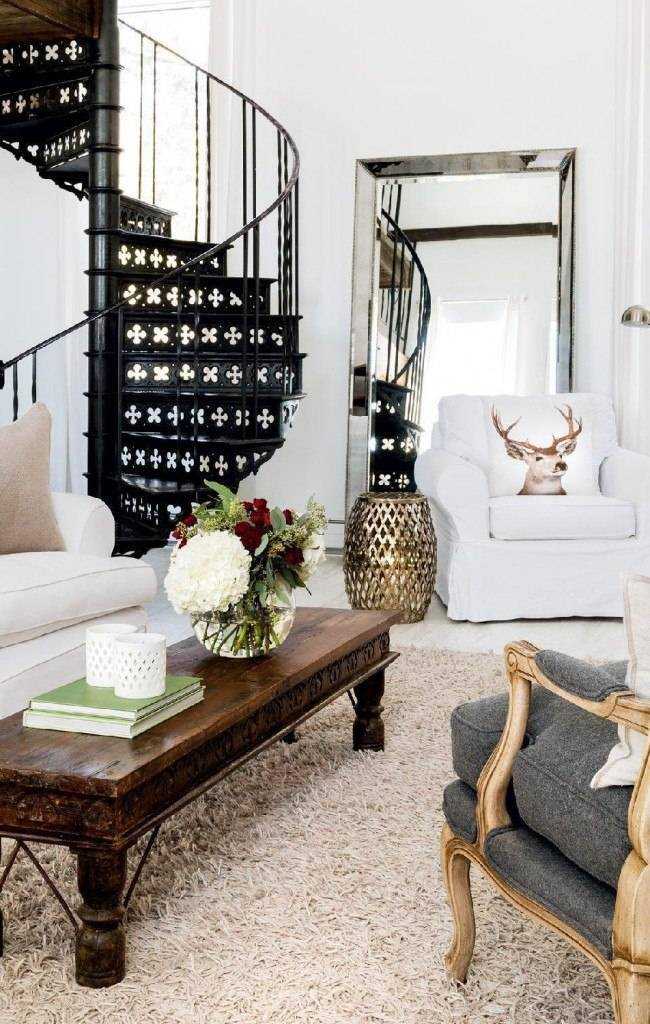

Кованая металлическая лестница станет изящным украшением загородных домов. Обилие вариантов дизайна позволяет вписать такой элемент не только в классический стиль интерьера, но и в любой другой.

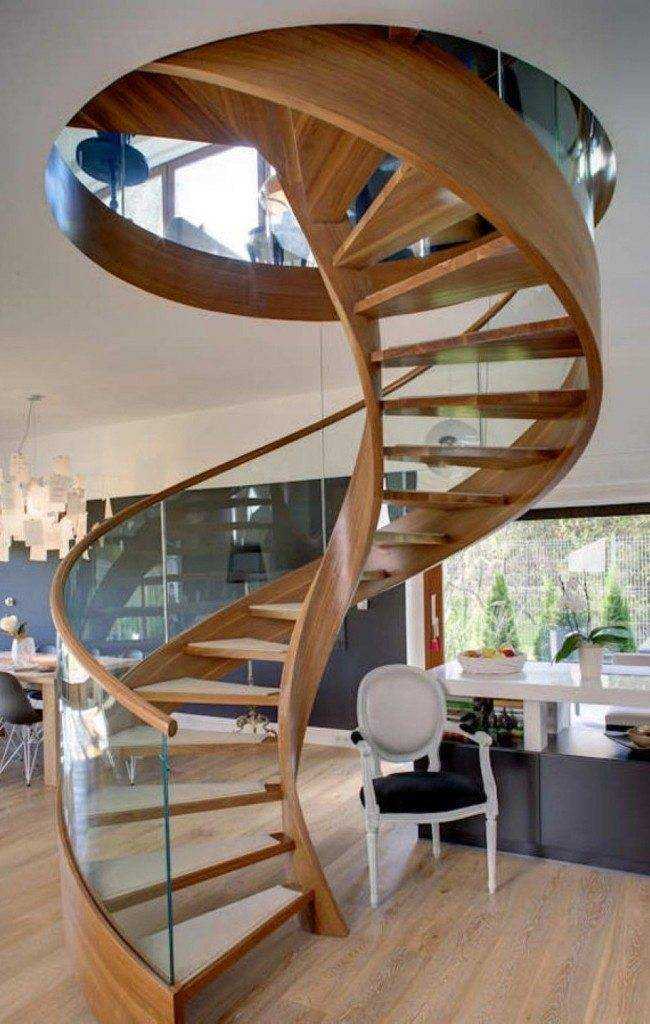

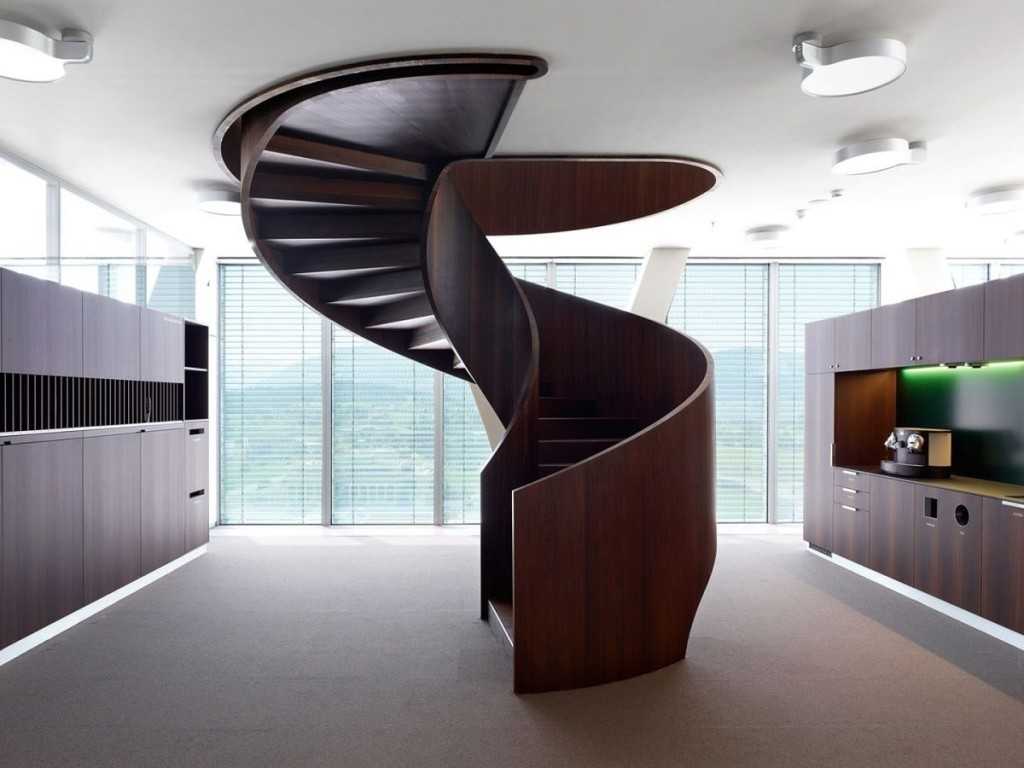

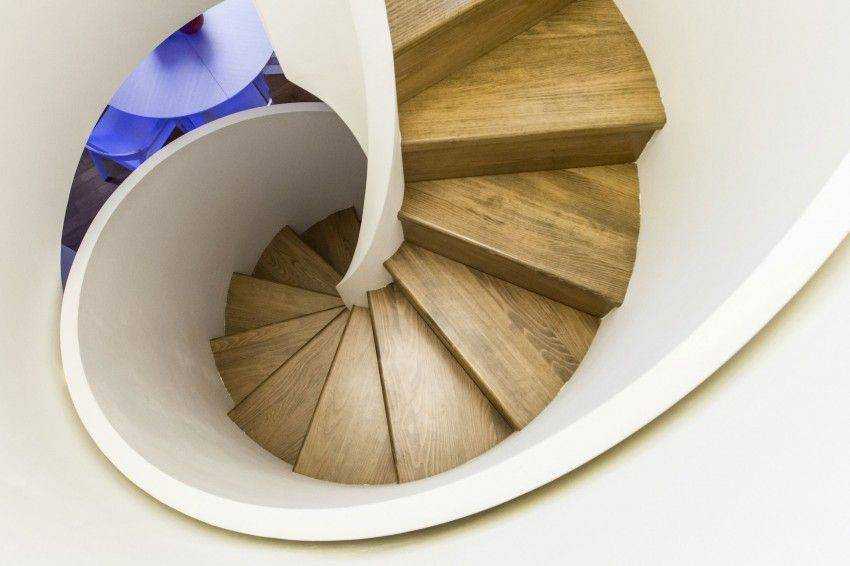

Деревянные винтовые лестницы

Деревянные лестницы пользуются огромным спросом. Такие конструкции облагораживают интерьер, придают ему особой атмосферы домашнего тепла и уюта. Само по себе дерево в плане оформления помещений очень универсально и, в зависимости от дизайна самой конструкции, прекрасно подойдет под любой стиль. Так, минималистичная деревянная лестница прекрасно будет смотреться в стиле эко, а роскошная конструкция с резными узорами – в классическом, ампир.

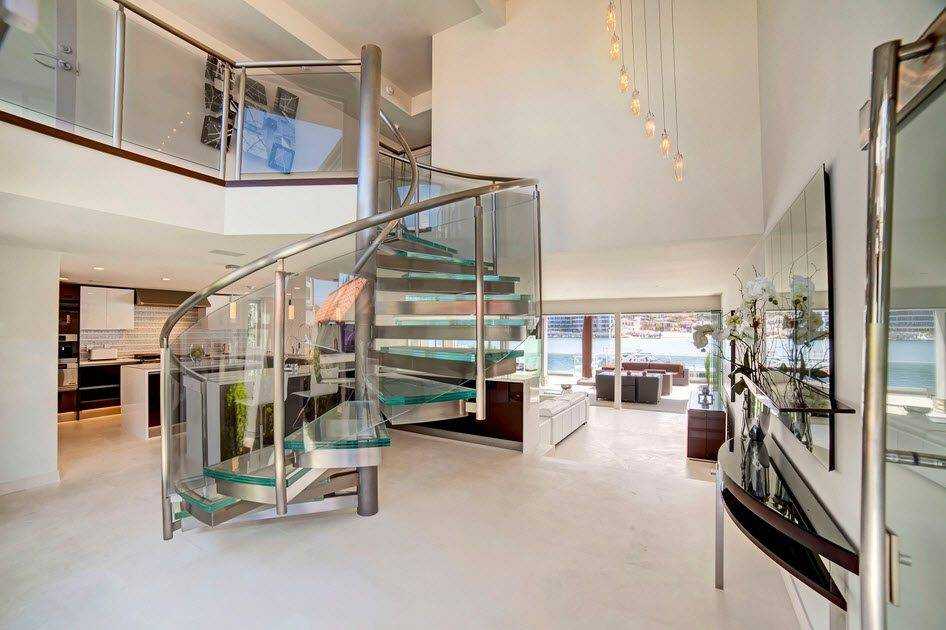

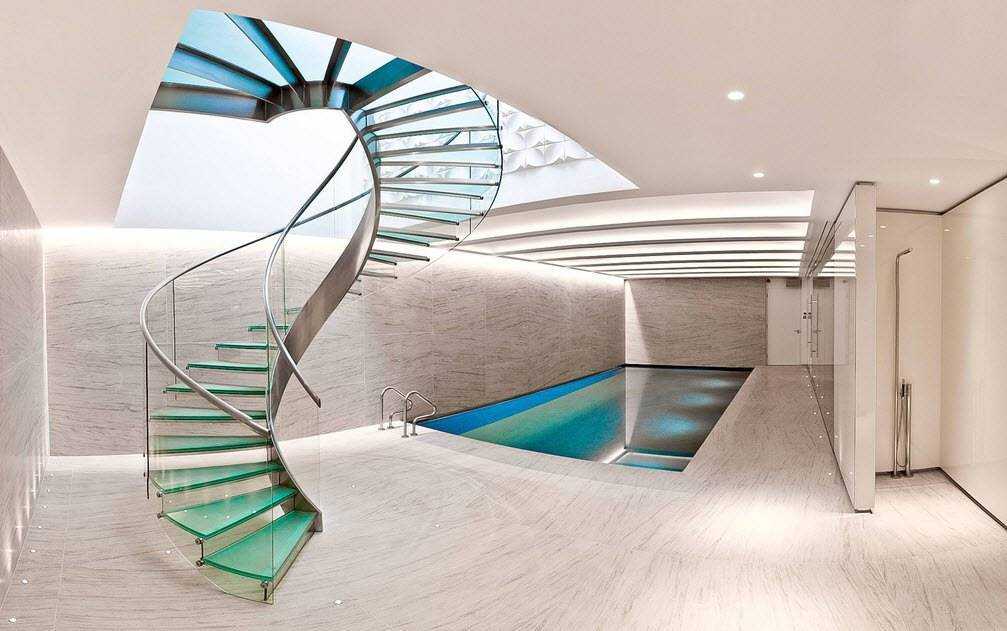

Лестницы со стеклянными элементами

Если вы мечтаете создать легкую приятную атмосферу, отдавайте предпочтение стеклянным ступеням, которые будут дополнять деревянные перила и металлические балясины. Такое вариант – идеальное решение для современного стиля, хай-тек.

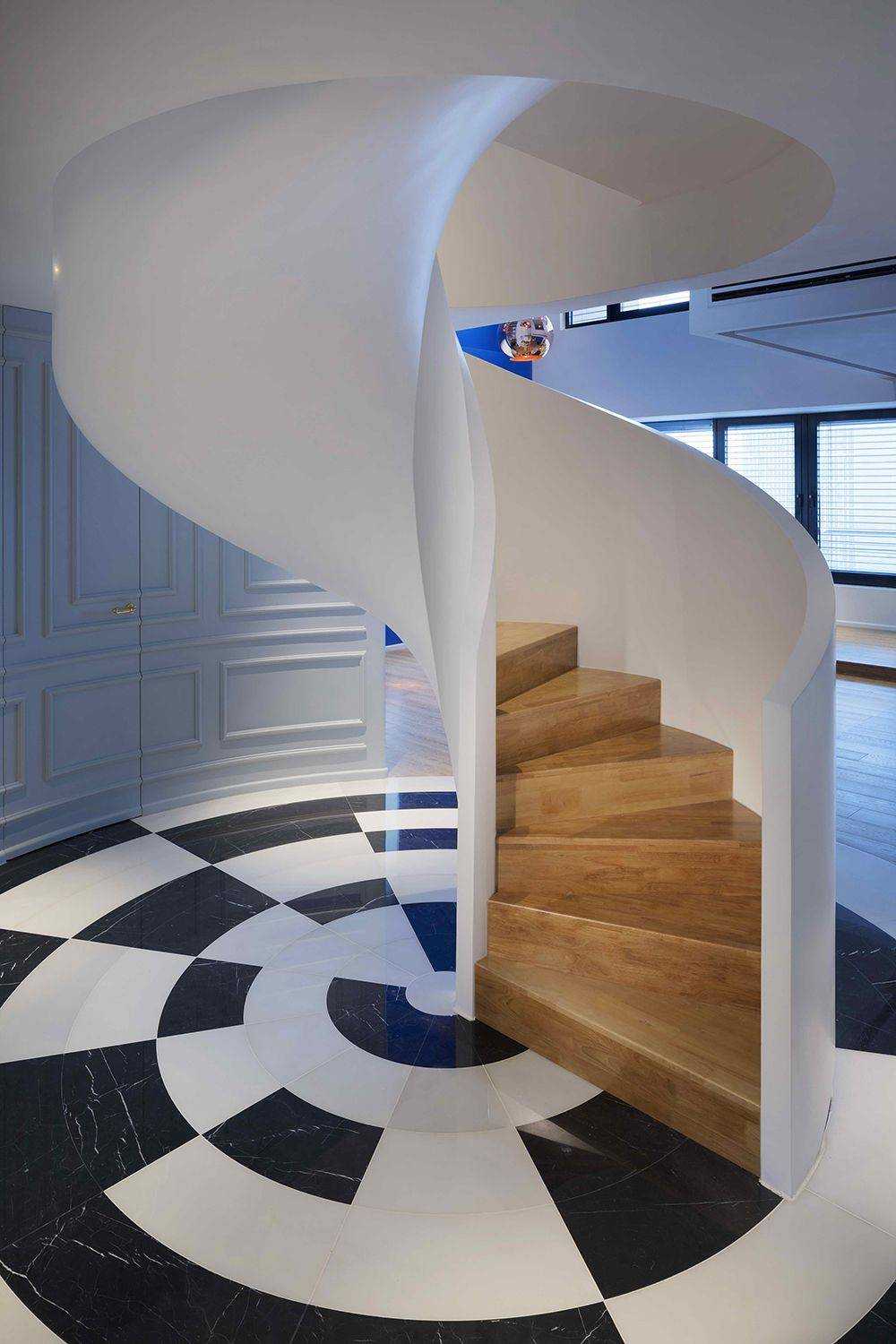

Эстетическая функция изящной конструкции

Закрученный подъем в роскошных частных домах зачастую выполняет эстетическую функцию. Возле него эффектно смотрится оригинальная консоль с живыми цветами или растениями. В квартирах такая лестница экономит пространство, а под ней можно организовать дополнительные места хранения.

Винтовая конструкция может также выступать в качестве арт-объекта – необычного цвета, интересной формы, со светодиодной подсветкой или красивым декором.

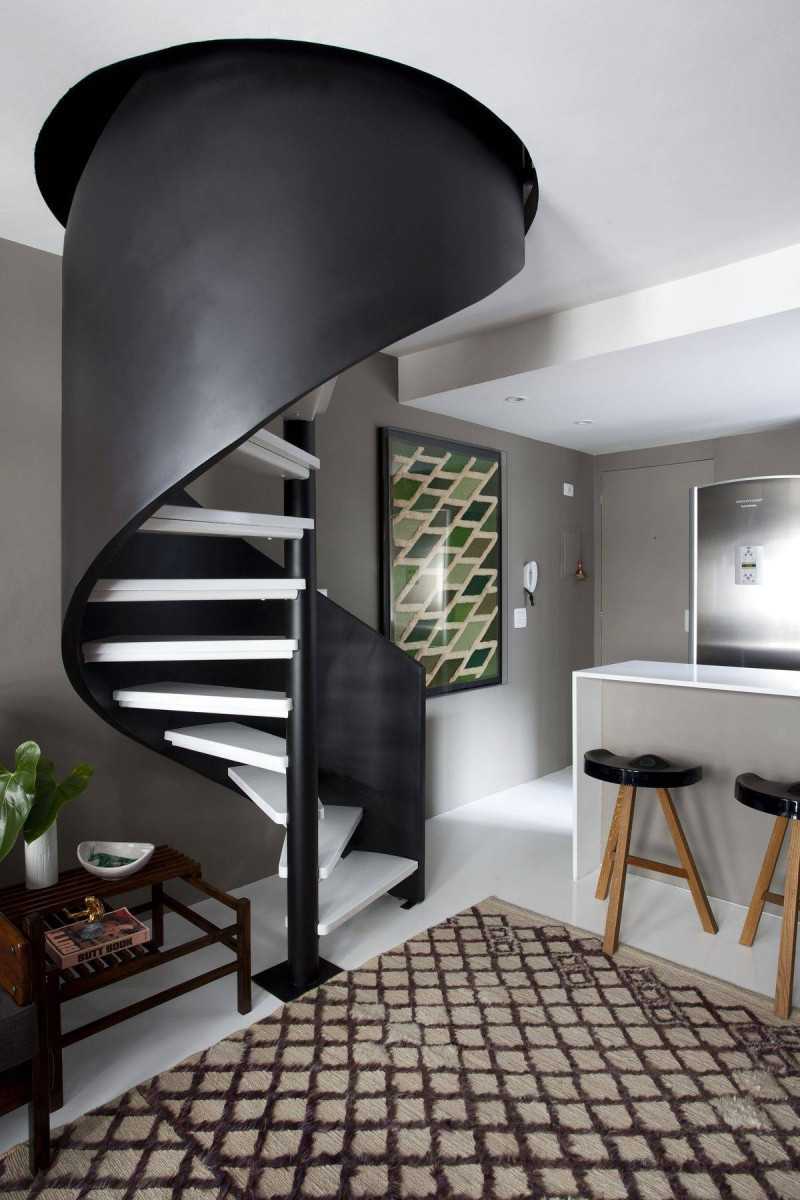

Кстати, лестницы темных тонов визуально кажутся больше и объемнее, но если они контрастируют с белыми стенами, то будут выступать уже в роли эффектного элемента в интерьере. Если поддержать целостность композиции несколькими деталями (шторами, подушками, аксессуарами), то пространство заметно преобразится.

Без сомнений, винтовая лестница – это тот элемент интерьера, который завораживает своей красотой, грациозностью, стилем, является главной изюминкой дизайна

Не важно, выполнена ли лестница на заказ или своими руками, главное, чтобы соблюдались все технические нюансы, и она подходила под ваш интерьер. Только тогда в вашем доме воцарится настоящая атмосфера стиля, тепла и уюта

Ширина проступи

Одна из основных характеристик размеров винтовой лестницы — это ширина проступи. В этом случае нужно тщательно проработать чертежи, опираясь не только на графический метод, но и на формулы, помогающие найти длину ступени. Это необходимо в связи с тем, что размер проступи будет неодинаковым по всей длине.

При разработке проекта винтовой лестницы в плане следует определить такие показатели:

Градус разворота — при 360 градусах легче распределить ступени таким образом, чтобы не задевать их при передвижении головой или пяткой.
Внешний диаметр — определяет размер самой лестницы и во многом влияет на диаметр верхнего проема.
Ширина проступи в центральной и крайних точках — ориентироваться нужно на хорду, то есть на линию, по которой совершается движение и устанавливаются поручни. Внутренний край ступени должен быть достаточно широким для того, чтобы её можно было закрепить на осевой балке, но при этом не загромождать доступную для движения площадь. Всё это должно отражаться на плане.

Для того чтобы определить длину ступени, недостаточно просто разделить пополам диаметр лестницы. Конструкция не позволяет использовать всю площадь поверхности для движения. Дополнительно нужно учесть место для фиксации ступени, а также зону монтажа перил. Таким образом, не стоит принимать параметр меньшим, чем 120 см.

Что касается ширины проступи, нужно определить путь, который проходит человек при подъеме по лестнице. Для этого от её окружности берется лишь 2/3 в связи с вышеописанными факторами. Путь делится на общее количество ступеней, кроме площадочной.

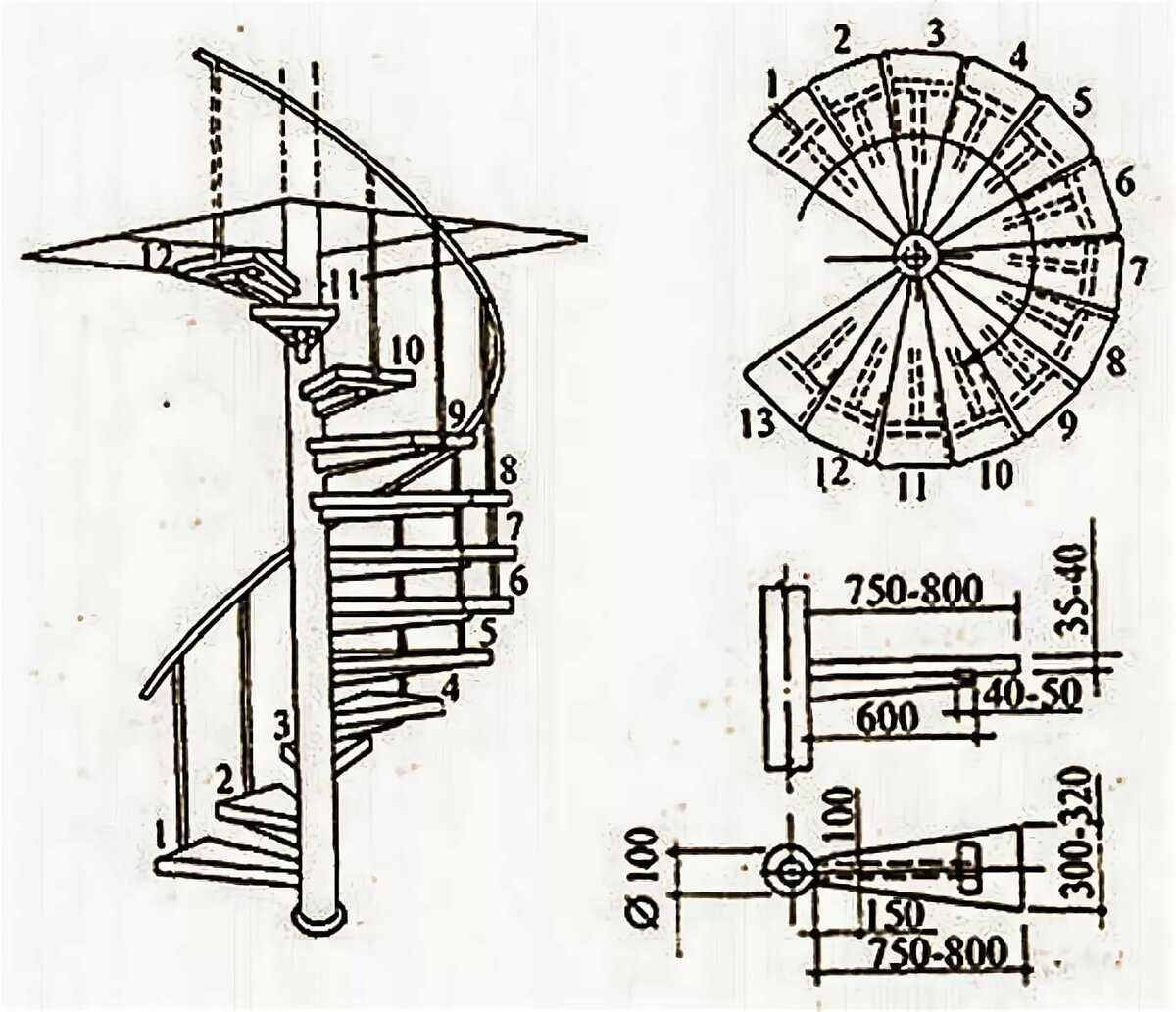

Графическое построение лестницы и формулы для расчета ширины проступи

Особенности проектирования

Если вас заинтересовали винтовые лестницы для дома, то на начальном этапе вы должны подобрать место. Иногда данные конструкции устанавливают снаружи или внутри неотапливаемых помещений. Эти варианты могут стать причиной получения травм, так как металл промерзает при низких температурах и становится скользким. В летнее время такая конструкция нагревается, а передвигаться по ней становится практически невозможно. На следующем этапе нужно создать чертеж, учитывая при этом глубину ступеней, а также их ширину и высоту шага

Важно еще и правильно подобрать материалы

Кроме стали понадобятся декоративные элементы. Самым экономичным вариантом станет стальной лист, толщина которого составляет 4 миллиметра. С помощью углошлифовальной машины вы сможете нарезать отдельные детали. Конструкцию рекомендуется делать полой, тогда плоскость ступеней можно будет заполнить древесиной. Это позволит снизить общий вес изделия. Кроме того, как показывает практика, по древесине достаточно удобно ходить босиком.

Минимальный размер винтовой лестницы

Несмотря на все рекомендации и советы по эргономике, многих волнует вопрос, какими могут быть размеры самой маленькой винтовой лестницы. Это понятно: часто площадь дома просто не позволяет выделить больше места на подъемную конструкцию. Также минимальными могут быть размеры чердачной винтовой лестницы – для используемых редко подъемных механизмов допускается больший угол наклона, такая конструкция может быть более крутой.

Как бы то ни было, рассмотрим размеры винтовой лестницы и проема с минимальными значениями. Для удобства ограничимся следующими параметрами:

высотой лестницы;
числом оборотов;
диаметром;
количеством ступеней;
высотой ступени.

Фото винтовой лестницы минимального размера с одним оборотом (360 градусов)

Приведем размеры под винтовую лестницу с одним оборотом (360 градусов) для разной высоты.

Высота лестницы, мм	Минимальный диаметр лестницы, мм	Количество ступеней
2700	1350	14
2800	1350	13
2900	1350	14
3000	1350	14
3100	1300	15
3200	1300	15

Размер винтовой лестницы в частном доме на полтора оборота (540 градусов) для разной высоты выглядит следующим образом.

Высота лестницы, мм	Минимальный диаметр лестницы, мм	Количество ступеней
2700	1000	13
2800	1000	13
2900	1000	14
3000	1000	14
3100	1000	15
3200	1000	15

Как видно из расчетов, винтовая лестница диаметром 1 метр обязательно должна иметь минимум полтора оборота. Делать минимальный диаметр винтовой лестницы еще меньше не имеет смысла – по ней не сможет спокойно пройти среднестатистический взрослый человек.

Рассчитаем зависимости от длины винтовой лестницы числа ступеней и диаметра для конструкции в два оборота (720 градусов).

Высота лестницы, мм	Минимальный диаметр лестницы, мм	Количество ступеней
2700	1000	13
2800	1000	13
2900	1000	14
3000	1000	14
3100	1000	15
3200	1000	15

Как видите, размеры для чертежа винтовой лестницы в полтора и два оборота совпадают, поэтому выбирать стоит, исходя из личных предпочтений.

Таким образом, под минимальный проем винтовая лестница должна иметь следующие габариты:

оборот – от 540 градусов (полтора витка);
длина – от 2700 мм (меньше размеры винтовой металлической лестницы делать нельзя – взрослый человек ударится при подъеме);
минимальный диаметр – 1 м;
минимальное количество ступеней – 13-15 (в зависимости от высоты);
высота ступени – 150-200 мм.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него «косынки», одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме «лесенки».

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент — хребет, именно поэтому подобная конструкция также носит название «хребтовая лестница». Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

Изделие с центральным столбом или опорной трубой — классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Расчет параметров винтовой лестницы

Процесс производства, составляющих частей изделия, как правило, начинается с расчетов. Точность их проведения, как показывает практика, прямо пропорциональна, уровню безопасности, лестничного сооружения, в целом.

Для того, чтобы разобраться и понять, как правильно выполняются расчеты, возьмем для примера, конкретные среднестатистические параметры. Допустим, что ширина лестничного прохода, составляет 90 см. Как показывает практика, размеры ширины прохода, в основном, варьируются от 70 до 100 см. Высота конструкции – 270 см, а диаметр опоры – 30 см.

Как производятся расчеты винтовой лестницы

Теперь, произведем самостоятельно, расчеты винтовой лестницы, по следующей схеме:

Определим диаметр винтовой лестницы, то-беж, вид сверху в проекции. Для этих целей, ширину лестничного прохода увеличим в два раза и прибавим, к полученной цифре, диаметр центральной стойки: (90×2)+30=210 см.
Далее, делаем рисунок будущей, лестничной конструкции. Правильно сделанный чертеж, винтовой лестницы из дерева – гарантия приемлемого результата.
Для этого, на ватманом листе, чертим окружность, диаметр которой, получили ранее: 210 см. Для большего удобства, рекомендуем применить масштаб 1:10. То-беж, на чертеже, диаметр окружности будет 21 см.
Чтобы на рисунке, отобразить траекторию перемещения, по лестничному сооружению, внутри чертим еще одну окружность. Радиус окружности, как правило, равняется сумме радиуса опоры и лестничной ширины, деленной на 2: (90+15)/2=52.5 см.
Теперь, рассчитаем оптимальное число ступеней, в каждом витке. Для этого, необходимо определить среднюю ширину ступени. В основном, обычная ширина этой части конструкции, составляет, у внешнего ограждения, 40–45 см, то для расчета траектории перемещения человека, берем среднюю, 25 см.
Для определения точного количества, восходящих ступеней, нужно разделить длину окружности, которая отражает траекторию движения, на среднюю ширину ступеньки: (2×3,14×52,5)/25=13,18. Округляем и получаем, 13 штук.
Определяем оптимальную высоту ступеней. Для этого, делим первую окружность на 15 частей, одинакового размера. При этом, следует обязательно учесть, что расстояние промеж первой и последней ступни, в среднем, равняется росту высокого человека, около 1,9 м. Далее, к этому размеру, добавляем сверху 10 см резерва и толщину ступени 3 см: 190+10+3=203 см.
Теперь, определим высоту, каждой ступени. Чтобы это сделать, нужно высоту витка, разделить на количество ступеней: 203/13=15,61.
Для определения общего количества ступенек, в лестничной конструкции, нужно всю высоту лестницы, разделить на высоту ступени: 270/15=18.
Исходя из полученных расчетов, можно точно рассчитать, общее количество оборотов, которое совершает лестничное сооружение, за весь подъем: 18/13=1,38.

Важные нюансы при расчетах и монтаже

Даже, самые мизерные погрешности, допущенные при расчетах, производстве или монтаже, могут сильно уменьшить безопасность лестницы, которая предполагается при подъеме и спуске. Поэтому, в процессе строительной работы, не следует пренебрегать основными нормами и правилами, а также советам, настоящих профессионалов.

1. Середина ступени – место, куда обычно ступает нога, при подъеме и спуске:

Для безопасного шага, ширина ее должна быть, минимум 20 см;
диаметр опоры, должен равен быть, минимум 5 см.

2. Винтовая лестница и подступенки, как показывает практика, не лучшее сочетание. Они, как правило, очень мешают хорошо, полностью ставить стопу. Это может спровоцировать соскальзывание ноги и получение различных травм.

3. В одном лестничном витке должно быть минимум 11 ступеней. Высота витка, в основном, определяется исходя из роста, самого высокого члена семьи, плюс запас до 20 см. Если проигнорировать эту рекомендацию, то при подъеме или спуске, чтобы не получить травму головы, в определенных местах, придется немного пригибаться.

Типы конструкций

Проектирование винтовых лестниц включает в себя определение основных параметров конструкции, составление схематических моделей с обозначением найденных показателей.

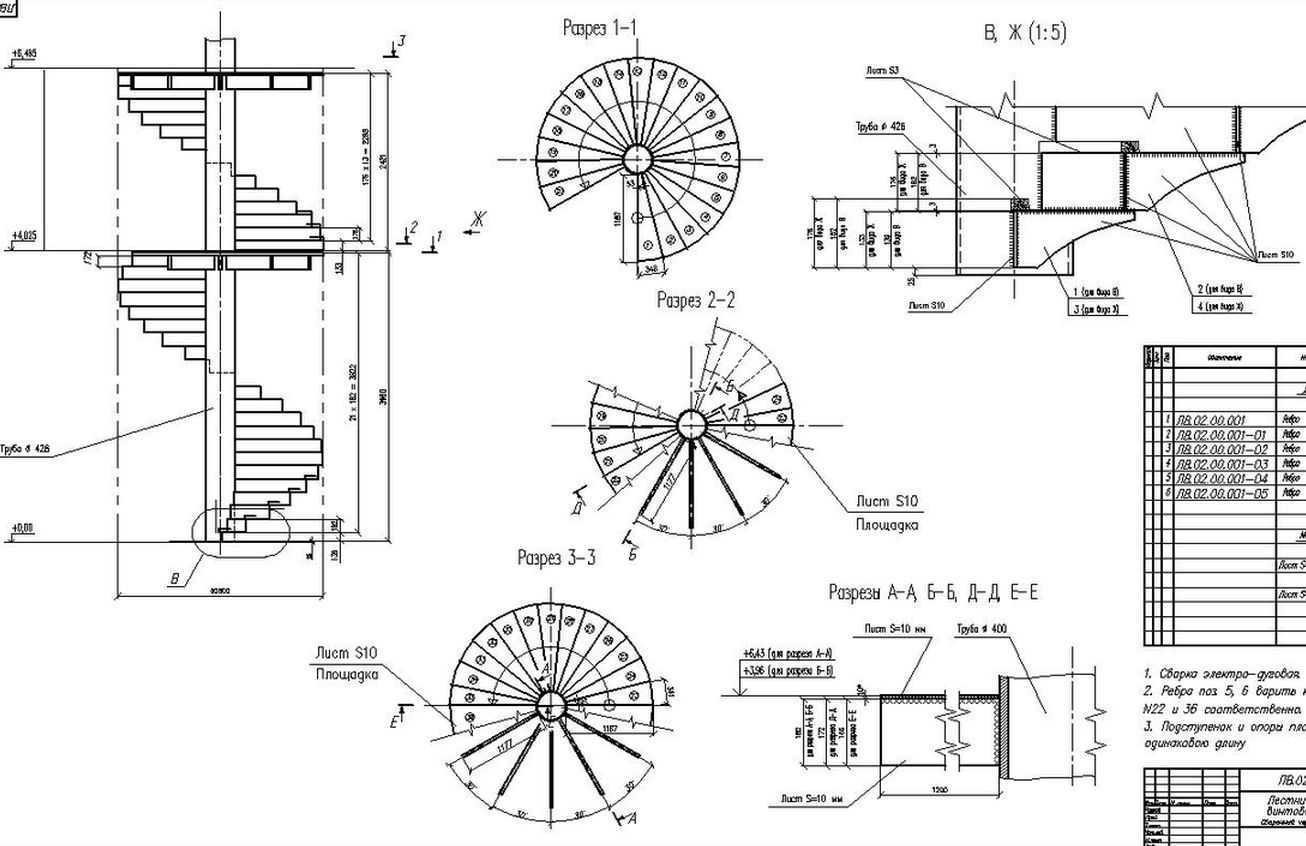

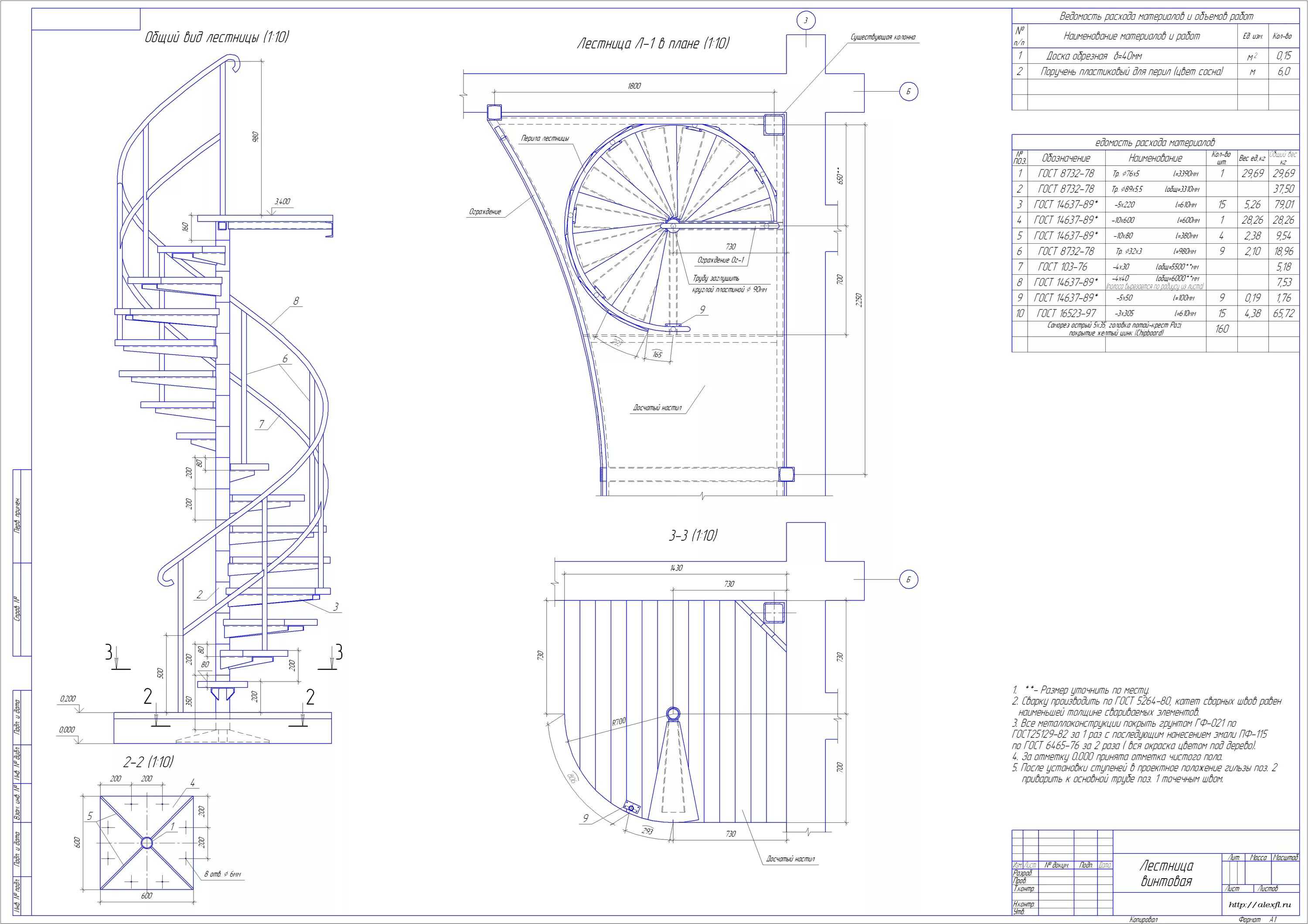

Чертеж каждого вида винтовой лестницы должен выполняться в горизонтальной и вертикальной проекциях. Таким образом удастся учесть все детали конструкции, а также наглядно увидеть недостатки того или иного способа расположения ступеней.

Винтовая лестница может иметь одну из четырех конфигураций:

с опорой на центральную ось и дополнительным упором на прилегающие периметральные стены;
с частичным консольным вхождением ступеней в центральный опорный столб;
с упором на гнутые боковые тетивы и фрагменты ограждений;
консольное расположение с упором на центральную ось.

Чертежи будут различаться в зависимости от того, конструкция какого типа проработана в плане. При этом изменяются и размеры деталей винтовой лестницы, так как способы крепления ступеней в различной степени отнимают пространство, предназначенное для передвижения.

Основные типы конструкций винтовых лестниц

Преимущества винтовых лестниц

У винтовых лестниц несколько преимуществ перед маршевыми:

Рациональное использование площади. Чаще всего экономия пространства является главной причиной выбора такого типа лестницы — нужен проем с минимальным диаметром окружности 2 м.
Экономия материалов и затрат. Для правильно рассчитанной винтовой конструкции необходимо меньше составляющих элементов, что снижает ее стоимость и требует меньше времени на монтажные работы.
Эксклюзивность и акцент в интерьере. Этот фактор часто стоит на первом месте у владельцев больших домов. В жилом помещении с низкими потолками витая лестница визуально их поднимает.

Ее оригинальное исполнение является акцентом и украшением жилья с небольшой площадью. Подходит для дачи и маленьких загородных домиков.

Винтовые лестницы из бетона: настоящее украшение дома

В каждом доме лестницы не похожи одна на другую. Разве что, за исключением тех домов, которые строились по одному и тому же проекту. Даже если лестницы на первый взгляд одинаковые по типу, то они все же различаются между собой высотой, количеством ступеней и дизайном. Существует несколько видов бетонных лестниц.

Винтовые лестницы из бетона – это сложное, но очень красивое сооружение. Ее охотно возводят там, где площадь холла не велика.

Конструкция винтовой лестница не требует для себя большого пространства. Кроме того, такая лестница имеет оригинальный вид – она словно дорога по воздуху в небеса. Но, как и все прекрасное, винтовая лестница таит в себе множество опасностей.

Основные минусы винтовой бетонной лестницы:

Не подходит для быстрых спусков и подъемов;
Для перемещения по ней требует наличие надежных перил;
На полотне лестницы отсутствуют меж маршевые площадки. Из-за этого подъем и спуск по лестнице более опаснее, чем на маршевых лестницах.
По ней трудно переносить тяжелые, крупногабаритные предметы;
Ступени винтовой лестницы сужены у центра, что увеличивает риск получения травмы теми, кто по ней передвигается;
Изготавливается индивидуально, с учетов индивидуальных особенностей жильцов дома.

Следует тщательно все взвесить и продумать прежде, чем соорудить в своем доме винтовую лестницу. Она – совершенно не подходящий вариант там, где есть маленькие дети или пожилые люди.

Какие функции имеет конструктор лестниц

Такие сервисы обладают множеством функций, начиная от расчета по шаблонам для разного типа конструкций, заканчивая чертежами и калькулятором по каждому из них, где можно менять значения для расчетов и моментально получать результат как визуальный, так и числовой.

Такая программа для расчета любых видов лестниц имеет целую базу шаблонов и вспомогательных критериев и величин, меняя которые, можно получить чертеж в черно-белом виде или цветном, а заодно вывести его на печать в соседнем окне.

Такие средства очень удобны для тех, кто постоянно и в больших объемах конструкции. Такой конструктор обладает еще рядом интересных и полезных свойств: помимо общего чертежа, после секундного расчета прорисуются все виды лестничной конструкции с заданными вами параметрами. Если какой-либо из них придется изменить, то онлайн мгновенно преобразуется и чертеж, и все виды с размерами.

Преимущества винтовой лестницы

Винтовые лестницы говорят о своих обладателях, что они имеют тонкое чувство вкуса, а также наделены редким в наше время прагматизмом. Такие конструкции отличают следующие достоинства:

Занимают немного пространства. Конструкциям хватит менее 2 метров квадратных, чтобы расположиться. Их обычно ставят вокруг особой опоры и она будто висит в воздухе. За счет этого, можно сэкономить массу места в апартаментах.
Зрительное увеличение высоту в низких комнатах. Сооружение винтовой лестницы будет значительно дешевле, чем внедрение ее маршевого аналога за счет небольшого количества расходных материалов и небольшой трудоемкости процессов.
Простота монтажа. Сооружения данного типа отлично впишутся во внутреннее убранство домов или квартир частных лиц, ведь там нет большого количества людей.

При строительстве в частном доме винтовых лестниц стоит позаботиться о соблюдении техники безопасности

Если на конструкции широкие ступеньки или крутой подъем, то любая неосторожность и слишком быстрая ходьба могут травмировать людей. Но такие недочеты устраняются внедрением жестких поручней

Не лишним будет рассчитать и габариты сооружения с учетом зарубежных стандартов.

За и против винтовой лестницы

При выборе типа винтовой лестницы следует тщательно изучить основные ее характеристики.

Положительными сторонами таких конструкций являются:

меньшие размеры по сравнению с маршевыми лестницами;
более комфортное перемещение по лестнице, чем при использовании раскладных или приставных моделей;
оригинальный вид лестницы в интерьере дома, возможность применения различных дизайнерских решений;
доступная стоимость изделия. Простота конструкции и уменьшение затрат на материалы. Вследствие меньших габаритов снижаются затраты на сооружение лестницы.

К отрицательным сторонам круглой лестницы можно отнести:

сложность, а в некоторых случаях и отсутствие возможности перемещать предметы, особенно, если они имеют значительные габариты;
снижение в некоторой мере комфорта при перемещении, особенно это касается спуска. Ошибки в проектировании могут стать причиной травматизма.

Винтовые лестницы на второй этаж в частном доме: фото, цены, изготовители

Применение винтовых лестниц не ограничивается только частными и дачными домами, их с удовольствием используют в офисах, гостиницах, спортивных центрах, клубах и других помещениях общественного назначения. Благодаря своей необычной конструкции и оснащению различными декоративными элементами, винтовые лестницы отлично вписываются в интерьер помещения практически любого дизайна.

Кованая винтовая лестница

Соединяя между собой различные уровни, винтовая конструкция существенно экономит пространство, отводящееся на движение по ней. Это позволяет разместить конструкцию даже в небольших по площади двухэтажных домах. Этот факт и повлиял на невероятную популярность винтовых лестниц на второй этаж в частных домах. Фото, цены на реализуемые под заказ изделия можно увидеть на сайтах фирм-производителей. Как правило, компании предлагают свои готовые винтовые лестницы (цены уточняйте у изготовителя). Но многие из них могут воплощать и дизайнерские проекты самих заказчиков, учитывая индивидуальные размеры и личные пожелания.

Статья по теме:

Винтовые лестницы на второй этаж в частном доме (фото, цены указаны на соответствующих сайтах), предлагаемые изготовителями, могут быть выполнены в любом стиле: квадратные или овальные ступени, кованые или резные ограждения, деревянные или стеклянные декоративные элементы. Все зависит от ваших индивидуальных предпочтений и выбранного стиля помещения.

Ступени винтовой лестницы можно оформить яркими красками

Где купить винтовые лестницы на второй этаж недорого? В интернете можно найти каталоги продукции самых разных производителей. Модели, представленные в них, выполнены из самых различных материалов: металлические, деревянные, комбинированные, с элементами вставок из стекла, мрамора, керамики, витражей и кованых изделий.

Сварная цельнометаллическая винтовая лестница

Многие компании, стремясь сделать доступными цены на изделия для любого покупателя, предлагают системы скидок на наиболее популярные системы лестниц. Ознакомьтесь с ценами на некоторые модели винтовых конструкций, выполненных из различных материалов от компании «Мистер Степ»:

Модель винтовой лестницы	Материал	Цена за 1 п/м, евро
Ступени	Поручень	Балясины
GENIUS 010 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см	Ясень, бук	Ясень, бук	Металлические с тросиками из нержавеющей стали	от 1250
SCENIK ONE T	Ясень	Ясень	Ясень	от 2290
GENIUS 030 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см	Ясень, бук	Ясень, бук	Металлические с тросиками из нержавеющей стали	от 1200
GENIUS 050 T, диаметр 110-160 см, высота 210-380 см, шаг 21 -24 см	Ясень, бук	Ясень, бук	Полированная нержавеющая сталь с прутками из нержавеющей стали	от 1750
SCENIK Sport	Массив ясеня	Ясень	Обработанный алюминий с нержавеющими тросиками	от 2450
SCENIK CHIC-LINE Q	Массив ясеня	Ясень	Анодированный алюминий с тросиками из нержавеющей стали	2345

Чтобы заказать конструкцию винтовой лестницы по приемлемой цене, необходимо предоставить фирме-изготовителю следующие данные:

схему-план комнаты, в которой планируется установка винтовой лестницы;
место расположения конструкции относительно комнаты;
размеры помещения с указанием высоты и диаметра отверстия под винтовую лестницу;
тип модели лестницы на второй этаж, предпочтительные материалы для ее изготовления, особенности общего стиля помещения.

Учитывая все данные, специалистами в течение короткого времени будут созданы изделия, которые должны строго соответствовать эксплуатационным требованиям и нормам, вне зависимости от выбранного дизайна. Кроме того, в целях безопасности эксплуатации, рекомендовано заказывать лестничные конструкции с оснащением их ограждениями и перилами.

Винтовая лестница впишется в любой стиль интерьера

Реализация лестниц — относительно новый вид услуг в строительной отрасли. Помимо импортных конструкций на рынке представлено много изделий отечественных производителей.

Фирмы, занимающиеся продажей лестниц, обычно принимают заказы на конструкции по индивидуальным проектам. Кроме того, они оказывают услуги по доставке и сборке лестничных систем. Но следует учитывать, что стоимость изготовленной по индивидуальным чертежам лестницы будет на 20% дороже стандартной модели. Выбирать вам.

Проем под Г-образную лестницу

Проем для Г-образной лестницы с двумя маршами и промежуточной площадкой может иметь форму прямоугольника или квадрата. В первом случае его ширина будет соответствовать ширине ступеней, то есть от 0.9 м до 1.5 м. На практике часто встречаются проекты, когда под Г-образную лестницу оставляется квадратный проем 2×2 м. В таких случаях его ширина будет соответствовать ширине ступеней второго марша плюс длине первого марша (по 1 м, соответственно).

В случае, если проем под Г-образную лестницу делается прямоугольным, обязательно учитывается расстояние от ступеней (или промежуточной площадки) до потолка. Как и в случае с прямолинейной конфигурацией этот размер должен быть не менее 1.9-2.0 м.

Размеры проема

Помимо указанных выше параметров важно также учитывать необходимую площадь для оформления проема. Вход на второй этаж производится именно посредством прохождения через него

Есть несколько основополагающих моментов, которые влияют на чертежи.

Первое, что нужно учитывать при проектировании винтовой лестницы, — это её диаметр. Но помимо размеров ступеней и опорной оси этот показатель учитывает и размеры проема в перекрытиях между этажами. При передвижении вверх или вниз человек должен свободно проходить по лестнице, не задевая потолочных балок. Огромную роль здесь играет расположение ступеней.

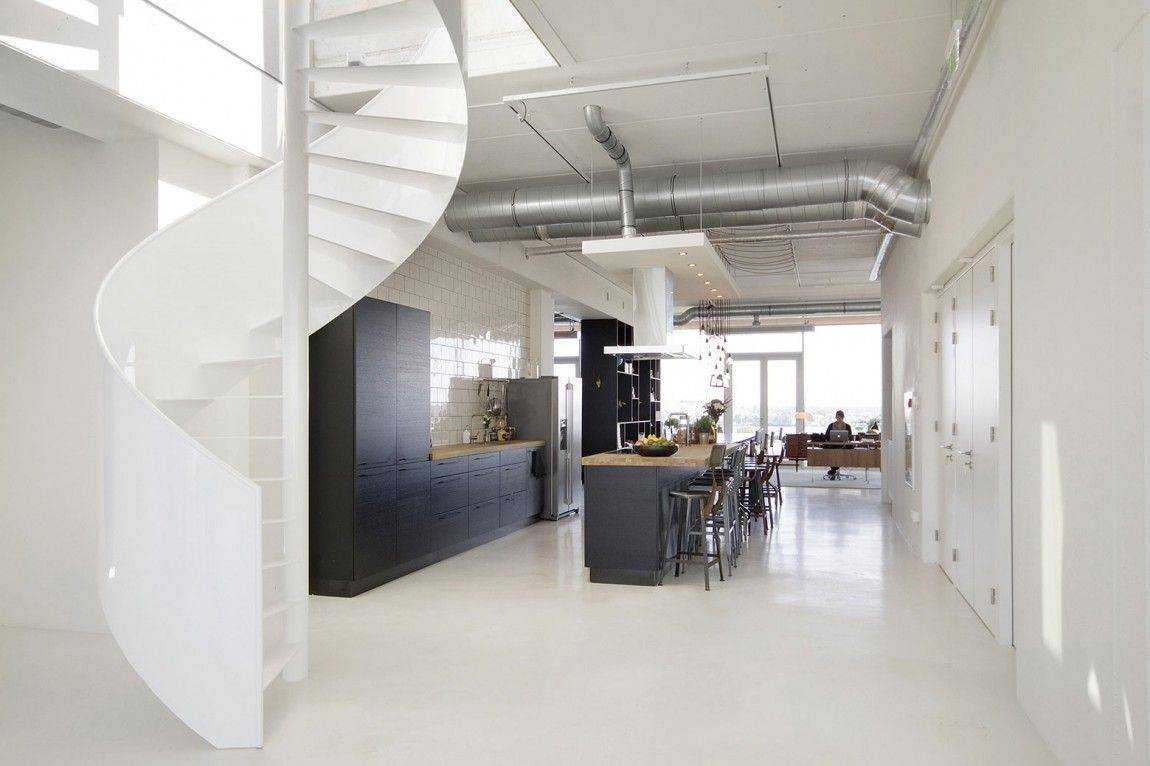

Оптимальный размер проема для винтовой лестницы – 1,2-2м

Оптимальный размер проема должен составлять 2 метра. Минимальный диаметр обычно берется в пределах 1,2–1,5 метра, так как в таком случае длина ступеней не позволит разминуться двум людям. Если же площадь под проем доступна значительная, а диаметр лестницы превышает 3 метра, смысл возводить именно такую конструкцию теряется, так как целесообразно обустроить на том же месте маршевый проект.

В каждом конкретном случае размеры винтовой лестницы нужно подгонять индивидуально. Точные габариты не всегда удается выложить на чертежи. Несмотря на это, старайтесь максимально правильно рассчитать все доступные показатели, чтобы свести отклонения к минимуму.
