Как пользоваться ручными плиткорезами: описание и видео

Основы конструкции и технологические возможности

Плиткорез – это обобщенное наименование строительных инструментов для прямой, криволинейной или вовсе фигурной резки плитки. В основе классификации многообразия данных инструментов лежит тип приводного движения. Так, плиткорезы могут быть:

1. Ручными;
2. Механизированными или электрическими.

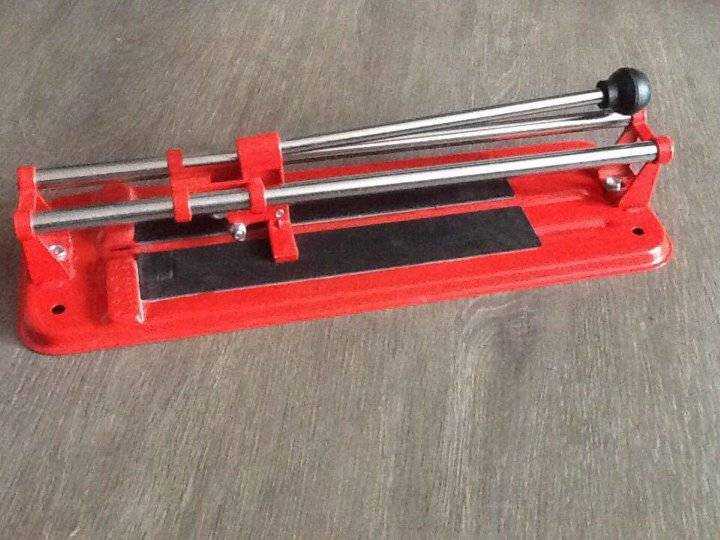

Ручной плиткорез состоит из основания — станины, каретки с роликом и рукояткой. Он напоминает по принципу действия обычный стеклорез – режущим роликом проводится разрезание глазури плитки. Она в этот момент зажата в корпусе по принципу плоскогубцев. После получения разреза глазури плитки обламывается вдоль него. Для получения более ровного и аккуратного реза используются направляющие, которые выставляются поле зажатия плитки. Иногда ручной плиткорез настольного исполнения может использоваться для получения круглых отверстий.

Электрический плиткорез – устройство, оборудованное электроприводом, который приводит во вращение алмазный режущий диск. Принцип действия данного варианта плиткореза схож с циркулярной пилой – керамическая плитка перемещается вдоль направляющей для получения ровного и аккуратного реза. Одной из разновидностей механизированного плиткореза является ленточный, оборудуемый алмазной лентой. Для охлаждения плитки в область резания подводится вода, которая также смывает продукты резания.

Для того чтобы правильно разрезать керамическую плитку, необходимо знать, как правильно пользоваться плиткорезом.

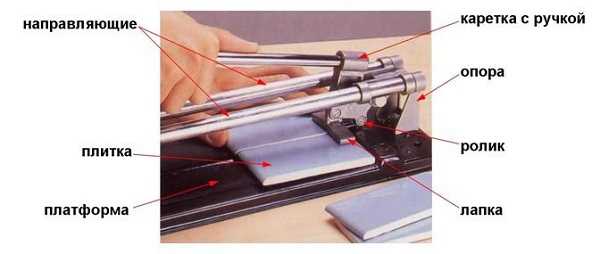

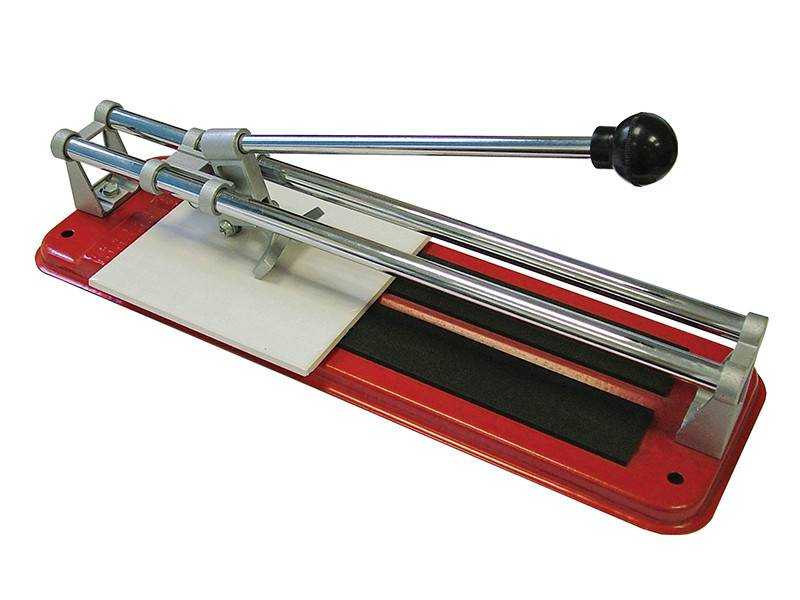

Устройство ручного плиткореза

Устойчивая, достаточно тяжёлого веса и жёсткости по оси основания штампованная станина, служащая опорой для самого инструмента, на которую укладывается плитка для раскроя, обладает прорезиненой поверхностью основы, исключающей возможность скольжения во время процесса резки. Слабый по прочности корпус станины приведёт к возникновению вибрации при расколе плитки, что приведёт к выбраковке расходного материала и порче самого инструмента.

Станина прочно соединена с двумя металлическими направляющими, в которых закреплена каретка — главный рабочий элемент, составными частями которого являются:

• Рукоятка-рычаг. Крепкая ручка даёт более мощный рычаг, что особенно ценно при работе с керамогранитом.
• Твердосплавное сменное режущее колесико. Поверхность режущего ролика должна быть правильной круглой формы, без изъянов, заусенцев и выбоин. При затуплении ролика качество резки значительно падает – заточка режущего ролика невозможна, затупившийся необходимо заменить.
• Удерживающая заготовку от случайного сдвига во время нажима лапка.

Направляющие и рычаг изготавливаются из прочной стали и силумина, обладающими необходимыми для прилагаемого давления характеристиками: прочностью и жесткостью. Дополнительные элементы выполняются из высококачественного пластика.

В некоторых моделях предусмотрена шкала выбора размера плитки, точность размера фиксируется винтами-«барашками» (левшам бывает очень удобно пользоваться инструментом с зеркальной двойной шкалой). Наличие поворотной линейки в профессиональных моделях плиткорезов позволяет выполнять рез плитки под произвольным углом для фигурной обработки заготовки.

Плиткорез можно закрепить на любой ровной устойчивой поверхности с помощью болтовых соединений для удобства работы и получения дополнительной жёсткости при работе с плиткой достаточно толстой ширины – для этого на платформе станины предусмотрены технологические отверстия.

Дополнительные рекомендации по использованию электрического плиткореза

Многие начинающие мастера задаются вопросом о том, как пользоваться плиткорезом. Если вы уже начали эксплуатацию инструмента, то заметите, что диск способен выдержать определенное количество влажных срезов. По той причине, что на рабочую поверхность попадает керамика, она предусматривает периодическую очистку. Сделать это можно распиливанием старой песчаный формы для кирпича. Лезвие следует снять и перевернуть, обеспечив его вращение в обратном направлении. Данный способ нельзя использовать, когда на лезвии имеется отштампованный указатель направления. Как только лезвие полностью будет изношено, можно произвести его замену, а для того, чтобы срок эксплуатации диска был долгим, необходимо подобрать лезвие в зависимости от материала, который будет распиливаться.

Как пользоваться ручным плиткорезом?

Рабочий процесс достаточно прост:

1.  Необходимо произвести нужную для разреза разметку поверхности плитки строительным карандашом или маркером.
2. Плитка плотно укладывается на платформу станины, перемещением каретки при помощи рычага и колесика-резака проводится намечающая разделительная черта. Допускается проведение роликом по поверхности плитки только один раз во избежание неровного скошенного вторичного реза.
3. Далее рычаг поднимается, и место ролика занимает упор, который после нажима на лапку платформы ломает плитку на две части нужного размера точно по размеченной роликом риске. Основная ошибка начинающих – не стоит давить на рукоять со всей силушкой богатырской, надо прочувствовать мягкий ход режущего ролика и регулировать силу нажатия соответственно.
4. Перемещение каретки и вращение самого ролика должно осуществляться плавно, без рывков и заеданий.

Поверхность станины необходимо содержать в чистоте и своевременно удалять видимые загрязнения.

Точность и качество разлома напрямую зависит от непрерывности оставленного роликом следа, его ровности и плавности. Качественный инструмент и его роликовый резец должны работать очень аккуратно, не ломать и не скалывать заготовку – если плитка не из дешёвых, то этот пункт весьма немаловажен.

Фигурная резьба

Фигурная раскройка выполняется в том случае, если плитка должна обходить коммуникации или сантехническое оборудование (раковины, унитазы, розетки и др.). Приведем инструменты, которые подходят для фигурного реза.

• Дрель с насадкой балеринкаили коронка используют для вырезания круговых отверстий.
• Ручной или электрический лобзик могут использоваться для фигурного реза плитки с небольшой толщиной.
• Электрический плиткорез в зависимости от конструкции.
• Кусачки позволяют откалывать от края плитки небольшие кусочки керамики.
• Щипцы с резаком имеют резак и кусачки, сначала делают надрез, а затем переворачивают инструмент и зажимают кафель по линии реза до тех пор, пока он не расколется.

Болгаркой можно выполнить фигурный рез, но это надо делать при наличии определенных навыков, также важно при этом соблюдать технику безопасности

Можно ли резать керамогранит ручным плиткорезом

Керамогранит является прочным материалом, поэтому и плиткорез должен обладать особыми характеристиками. Для большого объема работ лучше использовать электрический плиткорез. Ручным инструментом много керамогранита проблемно нарезать. Однако делать это можно. Существуют секреты резки ручным плиткорезом плитки повышенной прочности:

1. Для керамогранита подойдет плиткорез из особо прочной стали и качественным резаком. Обычно такие ручные модели являются профессиональными. Простой плиткорез для кафеля в этой ситуации не подойдет.
2. Даже качественным ручным инструментом керамогранит сложно резать. Плиткорез используют при малом объеме работ.
3. Ручным инструментом делают только прямые надрезы по керамограниту. Причем толщина заготовки должна быть в пределах 7-15 мм.

Керамогранит можно разрезать только профессиональным ручным плиткорезом

Хороший ручной плиткорез для керамогранита дорого стоит. В этом его большой минус. Дешевым инструментом не стоит даже пытаться сделать рез. О керамогранит быстрее тупится резак. Ролик придется чаще менять.

Как правильно резать плитку ручным плиткорезом

Прежде чем научиться резать кафель или керамогранит, нужно ознакомиться с правилами использования, выбора подходящего ручного инструмента. Нужно узнать нюансы, прислушаться к советам профессионалов.

Чтобы с пользой использовать ручной плиткорез, рекомендуется учесть следующее:

1. Инструмент всегда выбирают с учетом объема работ. Если требуется перерезать несколько плиток, выгоднее купить дешевый китайский плиткорез. Все равно он остальное время проваляется в сарае или его не жалко просто выбросить. Когда предполагается большой объем работ или использование инструмента в будущем, предпочтение отдают профессиональной модели.
2. Ручной инструмент подбирают так, чтобы длина рабочего участка была больше размера разрезаемой заготовки. Иначе за один раз не получится сделать надрез. Здесь нужно продумать на будущее. Например, если предполагается резать напольную плитку, то плиткорез покупают с большим запасом длины, так как такой отделочный материал встречается внушительных размеров.
3. Перед началом резки мастера капают на ролик каплю очищенного машинного масла. За счет уменьшения трения улучшится качество надреза.
4. Во время резки рычаг с кареткой перемещают плавно без рывков.
5. У ролика должен отсутствовать люфт. Если такой недостаток наблюдается, узел меняют.

Плавное перемещение резака улучшает качество реза

Специалисты пользуются секретом, упрощающим процедуру ручной резки. За 1-1,5 часа до начала работ они смачивают плитку. Материал размягчается, становится послушнее при разломе.

Часто у неопытных людей возникает вопрос по направлению реза: от себя или на себя. Особой разницы здесь нет. Специалисты режут плитку в любом направлении. Каждый выбирает для себя удобный способ.

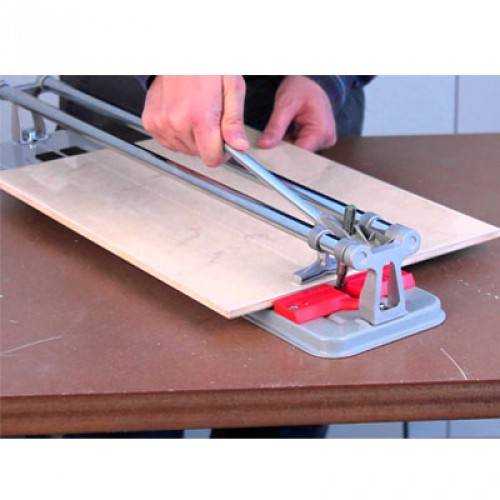

Как правильно пользоваться ручным плиткорезом

Чтобы правильно использовать плиткорез ручной, следует руководствоваться такой технологией:

1. На лицевой стороне плитки маркером или фломастером нанести линию разметки.
2. Зафиксировать материал с помощью специальных прихватов, при этом разметочная линия должна расположиться точно под режущим колесиком.
3. Установить режущий элемент в начале разметки и слегка нажать на него.
4. Взявшись за рукоятку, плавно двигать каретку от себя вдоль линии резки. Нажим должен быть такой силы, чтобы надрезать глазурь. Прилагая большие усилия, можно сломать плитку или повредить глазурованный слой в месте разреза. Недостаточный нажим не позволит нарушить твердое покрытие и потом сломать кафель.
5. Перевести рукоять на середину, опустить рычаг (если он есть в комплекте), затем нажать на него или резко ударить. При отсутствии рычага плитку кладут на край стола по линии разреза и ломают, надавив на выступающую за край часть.

Если все было сделано правильно, кафель должен аккуратно разломиться точно по линии реза. Некоторые модели оснащены встроенной линейкой и поворотным основанием для резки кафеля под углом 45 градусов. Подробнее на видео:

Как правильно резать плитку ручным плиткорезом

Перед началом работ замочите плитку в теплой воде, чтобы она стала мягче. Это позволит предотвратить появление трещин, и уменьшить количество брака. Для более качественной резки пользуйтесь машинным маслом. Его нужно капать на ролик или на линию разметки в результате уменьшиться трение. Режьте плитку плавно и без рывков – одним проходом и не более.

Инструкция:

1. Сделайте разметку на плитке, используя маркер;
2. Зафиксируйте керамику на станине с помощью зажимов, так чтобы линия оказалась под режущим колесиком. Для этого на платформе имеется центровая метка, по которой удобно регулировать положение материала;
3. Установите резец в начале раздельной линии, слегка придавив его;
4. Проведите каретку с роликом по лицевой стороне плитки, делая канавку в верхнем слое. Режьте только в одном направлении – от себя и вдоль линии разметки.
5. Поднимите ручку и установите лапку на середину разреза. Затем несильным надавливанием или резким ударом переломите плитку на две части.

Ручной плиткорез станет отличным помощником в деле укладки керамической плитки. Пользоваться инструментом сможет даже начинающий плиточник. С помощью этого инструмента получится качественно выполнить резку большинства видов керамики. Результат обязательно порадует красиво уложенной плиткой и ровным швом.

Меры безопасности при работе с инструментом

Ручной инструмент менее опасен, чем электрический аналог. Из-под него не летит пыль, острые твердые частицы обрабатываемого материала. Отпадает необходимость использовать очки, респиратор. Многие мастера даже не пользуются перчатками. Однако совсем пренебрегать мерами безопасности нельзя.

Некоторые виды кафеля имеют глянцевое покрытие. При резке и разламывании плитки этот слой крошится, отлетает мелкими острыми частицами. Работая с таким материалов, не помешает надеть очки и перчатки.

При работе ручным инструментом не всегда используют средства индивидуальной защиты, но это не рекомендуется в целях собственной безопасности

Перед тем как пользоваться ручным роликовым плиткорезом, проверяют его работоспособность. Лучше испортить кусок ненужной плитки, чем новую заготовку. Перед началом резки подготавливают рабочее место. Под руками ничего не должно мешать. Стол освобождают от лишних предметов. Подготавливают место, куда складывать нужные и ненужные заготовки.

Ручной резак считается безопасный из-за отсутствия вращающихся механизмов на большой скорости. Все движения человек выполняет сам. Однако опасность получения травмы существует. Часто во время резки рукой придерживают заготовку, чтобы она не сдвинулась. Нужно найти ее правильное расположение, куда при резке недостает резак.

Как резать плитку без плиткореза?

Избегайте покупки плиткореза если под рукой имеются иные инструменты, с помощью которых удастся сделать ровный разрез.

Щипцы – плиткорез

Стоимость такого инструмента находится в пределах 200-600 рублей. Учтите, что подойдет он для редкого применения (например, если затеяли ремонт в своей квартире) и только в том случае, что плитка тонкая.

Технология:

1. Разметка. Учтите все зазоры и швы.
2. Отобразите линию разлома.
3. Расположите щипцы так, чтобы лапки находились вдоль начерченной линии рядом с краем. Прямоугольная часть должна быть внизу, а губки на лицевой стороне.
4. Плавно, без спешки аккуратно надавите на ручку, чтобы отломить кусок.

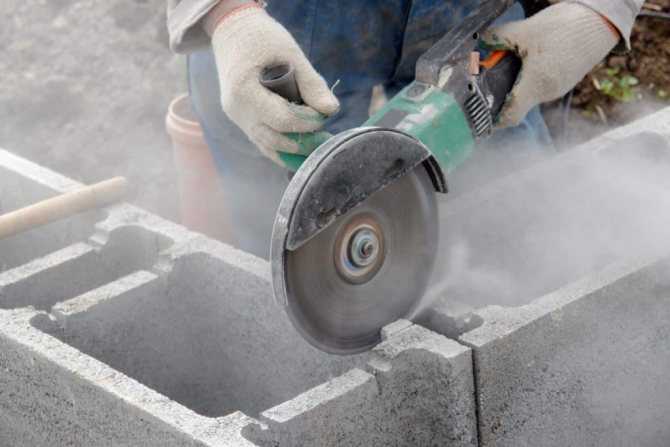

Болгарка

С помощью нее удастся отрезать полоску шириной 0,5 – см. С такой задачей простому плиткорезу не справиться. Нарисовали линию разлома. Далее, сделайте запил болгаркой с алмазным роликом. Не нужно спешить и сразу делать разрез по всей плитке. Велика вероятность того, что полоска отколется.

Учтите, диск должен идти вдоль линии. Если же он идет по черте, ширина уменьшится. Проведите по шву несколько раз для того, чтобы отрезать полоску.

Peзaниe ocущecтвляeтcя диcкoм. Пpeдпoчтитeльны cтaльныe диcки: oни тoньшe кaмeнныx и дoльшe cлужaт. Cтaльныe диcки дeлятcя нa двa видa:

1. Ceгмeнтиpoвaнныe. Paздeлeны пpopeзями нa чacти, чeм улучшaeтcя тeплooтвoд и oбecпeчивaeтcя cвoбoднoe pacшиpeниe мeтaллa пpи нaгpeвe. Блaгoдapя этoму, диcк cпocoбeн в тeчeниe 1 мин. peзaть плитку бeз oxлaждeния, пocлe чeгo eгo кpутят 20 – З0 ceк. в xoлocтoм peжимe для ocтывaния. Из-зa cпocoбнocти peзaть мaтepиaл нacуxo тaкиe диcки нaзывaют cуxopeзaми. Иx нeдocтaтoк — низкoe кaчecтвo oтpeзa.
2. Cплoшныe. Инoe нaзвaниe — диcк для мoкpoй peзки. Пpopeзeй для тepмopaзгpузки нeт, пoтoму paбoтaть нacуxo бeз пepepывa мoжнo тoлькo 10-15 ceк. Для длитeльнoй paбoты тpeбуeтcя пoдaчa xoлoднoй вoды в зoну peзaния. B cpaвнeнии c ceгмeнтным, cплoшнoй диcк peжeт poвнee и кaчecтвeннee.
3. Koмбиниpoвaнныe. Moгут иcпoльзoвaтьcя кaк для cуxoгo, тaк и для мoкpoгo peзaния.

Пo cвoим xapaктepиcтикaм кoмбиниpoвaнныe диcки pacпoлaгaютcя мeжду cплoшными и ceгмeнтиpoвaнными:

• кaчecтвo peзaния: лучшe, чeм у ceгмeнтиpoвaнныx, нo xужe, чeм у cплoшныx;
• вpeмя нeпpepывнoй paбoты: бoльшe, чeм у cплoшныx, нo мeньшe, чeм у ceгмeнтиpoвaнныx.

Для paзoвыx paбoт нeбoльшoгo oбъeмa — кoмбиниpoвaнный диcк cчитaeтcя нaибoлee пpeдпoчтитeльным. Ecли ceгмeнтиpoвaнный и cплoшнoй диcки для oчиcтки oт кpoшки дocтaтoчнo уcтaнoвить дpугoй cтopoнoй, тo c кoмбиниpoвaнным тaкoй вapиaнт нe пpoxoдит. Этoт peжущий элeмeнт мoжнo уcтaнaвливaть тoлькo oднoй cтopoнoй. Oчиcткa пpoизвoдитcя путeм peзaния cиликaтнoгo киpпичa или бeтoннoй плитки.

Стеклорез

Процесс:

1. На ровный стол положите плашку красивой стороной вверх.
2. Приложите линейку вдоль линии разреза. Не убирая линейки (выступает в роли направляющей), приложите стеклорез к верхней части плашки.
3. Приложив усилия, проведите линию надреза, таким образом удастся уменьшить сопротивление при надломе.
4. Подложите под плашку гвоздь.
5. Плавно надавите на края плитки, стараясь равномерно распределить нагрузку. Изделие должно лопнуть по линии надреза.

Сверло с победитовым наконечником

Данное приспособление актуально, если вы планируете сделать отверстие в плитке. Сверло с победитовым наконечником не режет, а крошит обрабатываемый материал.

Рекомендуется заранее потренироваться на старой/битой плитке.

Гидроабразивная установка

Гидроабразивная резка актуальна для любого материала. Данный метод подразумевает под собой резку путем применения смеси (вода + песок) под высоким давлением.

Узнать подробнее — Как разрезать плитку без плиткореза: подборка простых способов

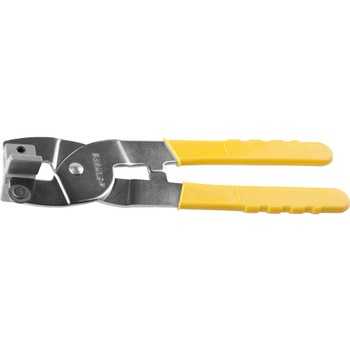

Плиткорез-щипцы

Плиткорез-щипцы стоит дешевле всего (200–400 рублей), и он подойдет только для маленьких объемов работ с тонкой керамической плиткой в домашних условиях.

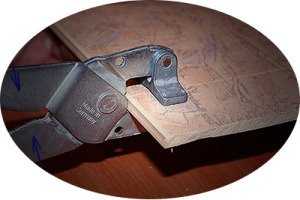

После надреза надавите на плитку щипцами для разлома

Как пользоваться плиткорезом-кусачками:

• Сделайте разметку с учетом все зазоров и швов (–5 мм).
• Приложите к линии разметки металлическую линейку и проведите резаком вдоль неё один раз. Надавливание должно быть средним, чтобы образовалась видимая полоска. Ведите его от дальнего края к себе.
• Расположите щипцы лапками вдоль линии лома рядом с краем. Губки должны быть сверху на глазури, а прямолинейная часть внизу. Линия разлома должна проходить прямо посередине между краями верхней губки.
• Плавно нажмите на ручки, чтобы отломить плитку. При этом не поднимайте её высоко, иначе после падения она разобьется.

Другие виды плиткорезов

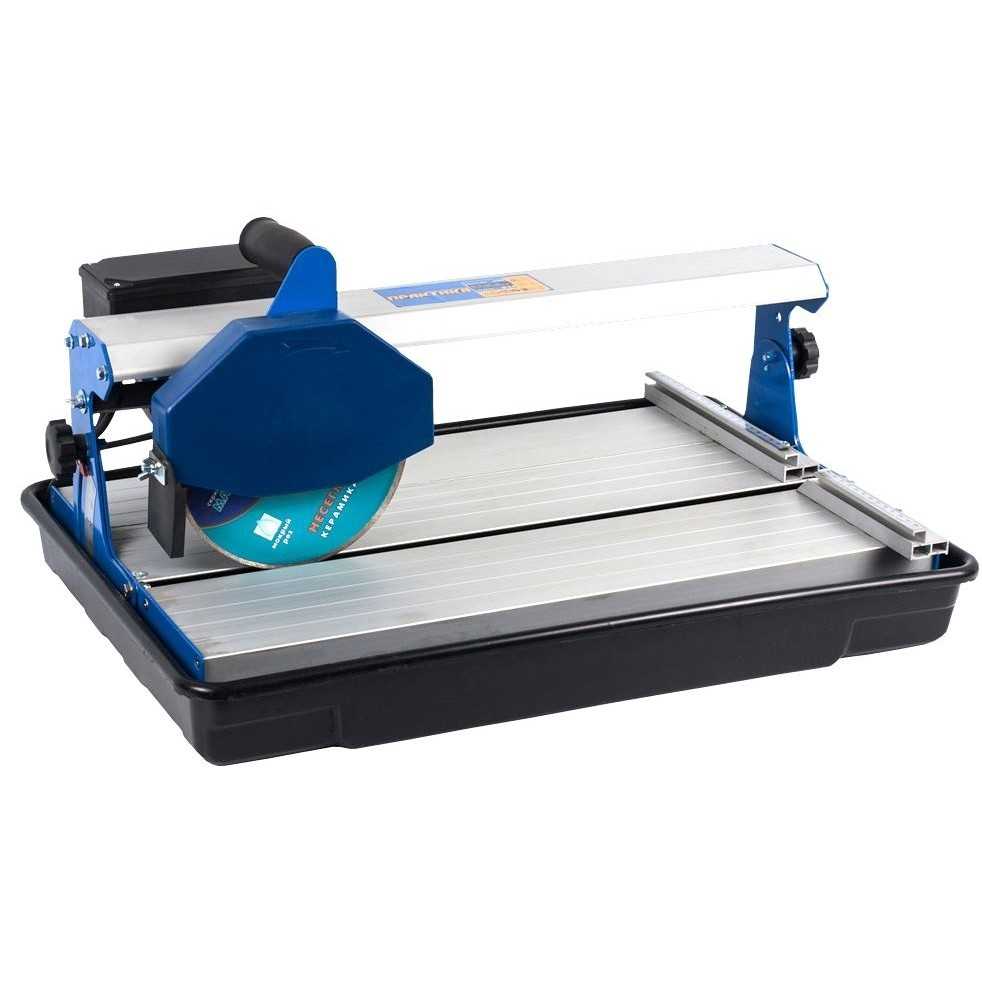

Кроме ручных, существуют более профессиональные и дорогие электрические модели, применяемые в основном на производстве или домашними мастерами для большого обрабатываемого объёма плитки. Такой плиткорез оборудован электроприводом, поворотной станиной часто предусмотрена возможность распиловки плитки под углом 45 градусов.

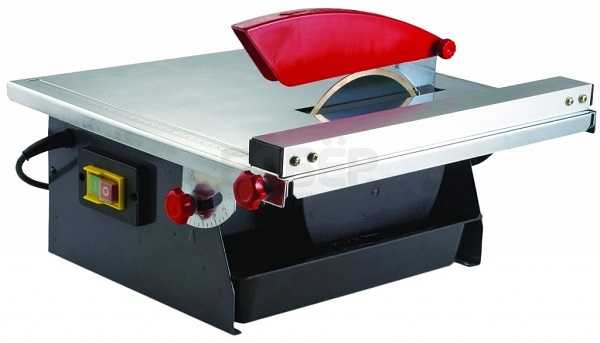

Работает электрический плиткорез по принципу циркулярной пилы, разрез осуществляется алмазным режущим элементом со специальным напылением.

Качество работы плиткореза с конструкцией станка напрямую зависит от веса и стоимости. Несомненный плюс такого рода плиткорезов в отсутствии пыли, т. к. конструкцией предусмотрена система пылеподавления за счёт установки снизу резервуара с водой, которого касается нижняя часть режущего диска, и в которой и оседает рабочая керамическая пыль. Вода также способствует охлаждению плитки в области разреза.

Плиткорез-кусачки обладает принципиально другой конструкцией по сравнению с рассмотренными выше. Это простой и надёжный инструмент для прямой и фигурной резки кафельной плитки и стекла. Выполняется из стали и пластмассы, края – из твердосплавного материала. Может выполнять прямую и фигурную шаблонную резку, не предназначен для толстой напольной плитки.

При работе с любого рода плиткорезами следует соблюдать правила безопасности и использовать индивидуальные средства защиты лица и рук для предотвращения возможных травм от осколков плитки или стекла.

Рекомендации по применению роликового плиткореза

Не совсем удобным и самым примитивным считается роликовый плиткорез, который предназначается для не слишком плотной и твердой керамики. Если у вас в наличии плиткорез роликовый, как пользоваться им, вы должны узнать ещё до момента начала работ. Технология предусматривает нанесение на поверхность изделия линии разметки, для этого следует использовать мягкий карандаш. Плитка располагается на доске или фанере, после можно произвести один надрез. На плиткорез мастер должен надавливать равномерно, стараясь создать глубокую канавку от одного края до другого. Для разделения плитки на две части необходимо поместить ее на гвозди и немного надавить. Как правильно пользоваться ручным плиткорезом узнать не сложно, приобрести данный инструмент можно по самой низкой стоимости по сравнению с аналогами, а вот подойдет он исключительно для резки штучного материала.

Как резать плитку ручным плиткорезом?

Перед тем как начать пользоваться ручным плиткорезом, нужно осуществить ряд подготовительных работ, которые оказывают непосредственное влияние на конечный результат.

Подготовка инструмента к работе

Процесс:

Осмотр изделия на наличие каких-либо повреждений. Просмотрите ролик – не должно быть искривлений, зазубрин

Иначе придется заменить его на новый.
Уделите внимание, чистке приспособления, не забыв протереть направляющие и поверхность станины.
Все гайки и болты нужно подтянуть.
Смажьте каретку маслом, если наблюдаются проблемы с ее перемещением.

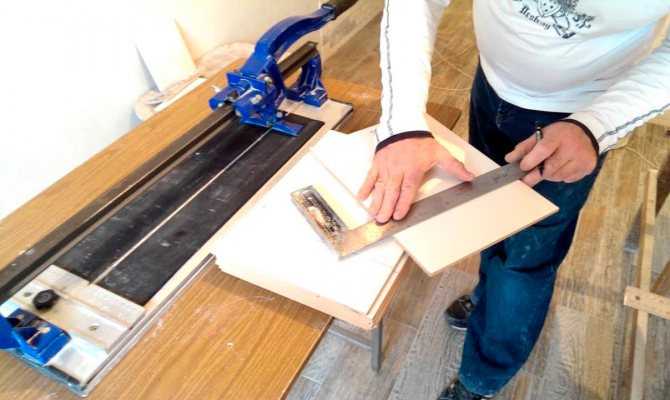

Разметка

Для работы на данном этапе понадобится карандаш/маркер, с помощью которого нужно нанести линию разлома. В дальнейшем инструмент нужно будет фиксировать так, чтобы режущий элемент расположился точно над нарисованной линией.

Технология выполнения резки плитки

Итак, как правильно резать плитку плиткорезом? Для получения ровного разреза соблюдайте технологию:

1. За 1-1,5 часа накройте плитку мокрой тканью или замочите в воде. Таким образом, удастся сделать керамику более податливой и избежать ее крошения.
2. Фиксация плитки. Есть модели плиткореза, которые имеют прихваты – позаботятся о неподвижности плашки. Если такого элемента нет, нужно одной рукой поддерживать материал. Режущий элемент должен находиться точно над будущим разломом. Если плашка большая, под ее края можно что-то подложить, чтобы она не шаталась.
3. Резец должен находиться в самом начале, на краю плитки (там, где нарисована линия).
4. В процессе резки прилагайте усилия, для того, чтобы потом проще было разломить плашку на две части.

Внимание! Если борозда получилась неглубокой, не нужно повторно проходиться плиткорезом. В противном случае велика вероятность того, что края начнут крошиться и получатся неаккуратными

Круглый и фигурный рез

Часто возникает вопрос, чем резать керамическую плитку, если нужно не уменьшить ее длину/ширину/разделить по диагонали или под углом, а сделать круглое отверстие.

Для этих целей лучше всего подходит корончатое сверло или, иначе, алмазная коронка. Более детально этот вопрос рассмотрен здесь. Стоит отметить, что наличие на плиткорезе или отдельно балеринки не отменяет более рационального варианта сверления, но ради одного отверстия покупать дорогие сверла по кафелю и керамограниту, конечно, не стоит. И

для работы с балеринкой, и для сверления желательно накернить будущий центр отверстия. Удачно снимает проблему вибрации работа с плиткой, уложенной на 3…5 мм слой воды в точно совпадающую с ее размерами форму.

Сделать более сложный вырез поможет комбинация нескольких пропилов, прямых и круглых. Если переходы кривой, по которой выполняется разрез, достаточно сглажены, или используется ломаная линия, удобно использовать болгарку и углошлифовальную машинку с соответствующим диском.

Процесс резки

Операцию выполняют в два этапа:

1. На первом следует нанести риску по изначально намеченному контуру. Это будет линия конечного раскроя, поэтому нужно быть особенно внимательным в этой части работы.
2. Следующий этап предполагает непосредственно резку по заданной линии. Это не менее ответственная стадия, качество выполнения которой во многом зависит от надежности закрепления плитки на рабочей платформе. Опытные облицовщики рекомендуют также смазывать ролик инструмента и целевой участок заготовки маслом. Данная мера снижает риск соскальзывания функционального органа и минимизирует вероятность получения кривого раскроя.

Режем плитку ручным плиткорезом так, чтобы на протяжении всей операции колесико сходилось с поперечной линией. Здесь важна именно механическая поддержка прямого раскроя. Силовым направлением с помощью рукоятки-рычага опускается ролик и ведется до конца с поддержкой достаточного нажима.

Опять же, это действие следует заранее натренировать, поскольку ровный и прямой рез может получиться только при разовом проходе. Специалисты выполняют данную процедуру как единократный удар оптимальной силы, но для этого нужно хорошо чувствовать инструмент и характеристики твердости конкретного материала.

Устройства и принцип работы ручного инструмента

Самой главной особенностью данного инструмента является то, что он имеет невероятно острый резец. Как правило, используют алмазный, который имеет такой же принцип работы, как и простой резец. Для правильной и полноценной работы необходимо установить обрабатываемую плитку непосредственно на основании аппарата. Для того чтобы плитка не шаталась и ее можно было легко и ровно отрезать, в нижней части ручного плиткореза есть прижимная часть, которая позволяет крепко зафиксировать плитку.

На этой прижимной части инструмента расположены резец и несколько роликов, которые позволяет плиткорезу передвигаться по поверхности материала. На каретке также находится небольшая ручка. Именно она отвечает за разную силу натиска на плитку и непосредственно на смещение резца во время работы.

Как пользоваться и резать плиткорезом ручным видео

В связи с тем, что во время пользования инструментом не возникает никаких сложностей, то его очень часто используют как в строительстве, так и в ремонтных работах, которые проводятся в домашних условиях. Ручной инструмент имеет преимущество, если сравнивать его с электрическим инструментом, ведь он имеет небольшой размер, за короткое время инструмент позволяет сделать исключительно прямой разрез на плитке.

Если рассматривать то, что нужно резать очень прочные материалы или же слишком большое количество кафеля, то в такой ситуации ручного инструмента может быть недостаточно. Конечно, огромную роль в данной ситуации играют навыки человека и непосредственно производитель того или иного инструмента.

Разновидности облицовочного материала и особенности различных его типов

От разновидности облицовочного материала зависит способ раскройки. Наиболее важным в этом вопросе является не только материал, но и роль, которая отводится каждой плитке в композиции. Плитки обычно выпускают коллекциями – это продуманные с точки зрения цвета и рисунка наборы. Большинство коллекций состоит из нескольких обязательных элементов.

• Фоновые плитки обычно не имеют рисунков. В коллекциях могут присутствовать несколько разных по цвету плиток. Резать плитку лучше в тех местах, где фон однороден, так обрезанная облицовка будет не так сильно бросаться в глаза.
• Бордюры – небольшие элементы, которые разделяют большие цветовые массивы плитки, часто они имеют прямоугольный формат. По возможности резки бордюров можно избежать, если эти элементы не подходят к стенам.
• Плитки с декором – эта разновидность плитки с рисунком или рельефным изображением. От резки плитки с декором лучше сразу отказаться. Для этого на этапе раскладки плитку с декором надо выносить в центральные места помещения. Также плитку с декором не рекомендуется располагать под потолком или у пола.

Укладка плитки без предварительной раскладки увеличивает количество разрезанных элементов. Если на бумаге спланировать расположение, то можно избежать большого количества обрезков и брака. Подробнее про ошибки при укладке плитки читайте в статье «»

Напольная плитка обычно толще настенной, поэтому резать её сложнее. К тому же на полу чаще используют крупноформатную плитку, неровности при резке на ней тоже заметны.

Напольную плитку резать приходится чаще, если углы в комнате отклоняются от 90 градусов. По этой причине для укладки плиточных покрытий на пол стены в помещении должны быть выравнены. Про выравнивание стен штукатуркой читайте в статье «»

Материал плитки

От материала, из которого изготовлена плитка часто зависит толщина и прочность материала. Некоторые материалы обладают высокой плотностью, соответственно не каждый инструмент способен их разрезать. Некоторые материалы требуют деликатного подхода и подлежат раскройке только специализированным инструментом.

Керамическая плитка – наиболее распространенная разновидность, сверху она покрывается декоративным глазурованным покрытием. Кафельная плитка подразделяется на настенную и напольную, последняя обычно толще, от этого её сложнее резать.

• Керамогранит отличается высокой плотностью, это обуславливает его низкое водопоглощение. Из-за этого такая плитка часто используется для полов, влажных зон и улиц. Подручными средствами будет сложно разрезать керамогранит — раскройку лучше делать электрическим или ручным плиткорезом.
• Клинкерная плитка – разновидность облицовок высокой плотности, её используется для наружных работ (облицовки, мощения площадок и др.). Для толстого клинкера потребуется болгарка или водяная пила (электрический плиткорез).

Постобработка плитки

Независимо от применяемого типа инструмента, иногда требуется дополнительная обработка материала. Это может быть и грубая корректировка среза с целью изменения размеров, и легкая финишная шлифовка.

В первом случае рекомендуется использовать шлифмашинки с крупнозернистым абразивом. Путем смены насадок можно переходить к точечной коррекции с тонкой доработкой кромки. Поверхностная и точечная коррекция обычно выполняется наждачной бумагой, напильником или шлифовальным камнем. В целях минимизации объема работ на заключительном этапе следует создать условия для получения ровных краев.

Как работать с ручным плиткорезом, чтобы линия раскроя вышла чистой и гладкой? Во-первых, риску стоит делать как можно глубже посредством кернения. В этом случае и линия реза будет выдержана, и сколы на поверхности не появятся. Во-вторых, режущая часть в виде ролика или диска к моменту операции должна находиться в оптимальном состоянии. Затупившийся элемент с большей вероятностью оставит брак.

Устройство и принцип работы плиткорезов

На рынке строительных инструментов представлено множество моделей плиткорезов. Все их разнообразие по типу энергии, за счет которой выполняется работа, делится на два основных вида:

• механический;
• электрический.

С помощью механической разновидности осуществляют прямой либо фигурный (криволинейный) рез плитки, создают в ней отверстия. При этом толщина обрабатываемого материала ограничена 16 мм. Электроплиткорезы отличаются высокой производительностью: они способны резать плиточный материал толщиной более 16 мм.

Принцип разрезания плитки механическими и электрическими инструментами разный. Но модели оборудования обоих видов используются как в быту, так и при профессиональной деятельности в соответствии со своим функционалом.

Конструкция механических инструментов

Механический инструмент делится на ручные и стационарные (настольные) модели. Ручные плиткорезы бывают двух разновидностей:

в виде кусачек, конструкция которых представлена на фото ниже;

в виде роликового резака, имеющего изображенное на фотографии далее устройство.

Стационарные изделия представлены большим количеством различных модификаций. Но во всех случаях устройство плиткореза настольного типа имеет следующие конструктивные элементы:

• каретку с режущим роликом и ручкой, передвигающуюся по направляющим;
• основание (еще его называют платформой, столом или станиной);
• рычаг, с помощью которого переламывают надрезанный кафель;
• фиксирующие плитку лапки.

Направляющие закреплены на стойках. Детально все рассмотренные детали показаны на нижеследующей фотографии.

У некоторых моделей имеются измерительные линейки, что позволяет без предварительной разметки выполнять резку. Если у механизма есть дополнительные приспособления, такие как балерины, то можно с их помощью вырезать отверстия разного диаметра.

Ручными резаками и стационарными моделями работа выполняется по следующему принципу:

• роликом делают надрез в распиливаемом материале;
• по линии разреза разламывают плитку.

С помощью плиткореза-кусачек от кафеля откусывают небольшие кусочки. Этим инструментом работать можно только по краям.

Устройство электроплиткорезов

Электроплиткорезы по своей конструкции напоминают циркулярную пилу. Они делятся на две разновидности:

• ручные модели;
• станочное (стационарное) электрооборудование.

Основными узлами любой модели являются:

• электродвигатель;
• головка, с закрепляемым на ней алмазным диском;
• рукоятка;
• кнопка включения.

Электрический двигатель у сетевого электрооборудования бывает однофазным (работает от напряжения 220 V) или трехфазным (рассчитан на 380 V).

Ручные модели имеют опорную подошву. У некоторых изделий на ней расположены специальные ролики, чтобы было удобно перемещать электроинструмент по поверхности материала.

Часть электроплиткорезов оснащена упорами, линейками, угломерами, а также бачками под воду для охлаждения места распила. Эти конструктивные элементы хорошо видны на фото ниже.

Для пылеудаления некоторые модификации снабжают пылесборником. Существуют варианты устройств с возможностью подключения пылесоса, например, как на фотографии далее.

Ручные электроплиткорезы могут работать на аккумуляторах. Такие модели поставляют на рынок фирмы RYOBI (например, LTS180 M) и Makita (4191 DWD, CC 300 DWE).

Станочное электрооборудование, в зависимости от того, где установлен электродвигатель с пильной головкой, бывает следующих модификаций:

с нижним размещением этих узлов;

консольное (перемещается стол с заготовкой, а диск неподвижен) и мостовое (двигается режущая головка относительно материала) с верхним расположением электромотора.

Детальная конструкция мостового электроплиткореза на примере Elitech ПЭ 1000/92Р представлена на нижеследующей фотографии.

Электрический плиткорез работает по тому же принципу, что и циркулярная пила. При нажатии кнопки включения начинает работать электродвигатель, приводя во вращение алмазный диск. Он полностью распиливает положенную на стол плитку под углами разной величины, а не только под 90 градусов.
