Примеры использования

Область применения геотекстиля широка, по назначению разделают следующие виды:

• Мебельный. Не слишком плотный материал, который используют при обшивке матрасов мягкой мебели. Кладут под обивочную ткань, используют для защиты от пыли при транспортировке.
• Дренажный. Хорошо пропускает воду, благодаря особому строению не забивается песком, илом, длительное время сохраняет высокую фильтрующую способность.

Есть еще геотекстиль с армирующими нитями

• Садовый или агроволокно. Основное отличие — светостабилен, то есть не реагирует на ультрафиолет.
• Упаковочный. Тонкий материал, из которого шьют чехлы для упаковки (например, для обуви).
• Строительный. В этой группе много разных материалов с различными характеристиками. Основные — прочность на разрыв и степень растяжения.

Строительство

Одна из основных функций геотекстиля — разделять разные слои. Это могут быть разные фракции, разные материалы.

При устройстве фундамента любого типа, на дно котлована выкладывается гравийно-песчаная подушка. Чтобы гравий и песок не перемешивались и выполняли свои функции, между ними укладывается геотекстиль. Плотность его — 160-180 г/м², но может быть больше/меньше в зависимости от конкретных условий.
На дно котлована при устройстве дорог, дрожек, площадок для авто, игровых, газонов укладывают щебень. Чтобы он не перемешивался с грунтом, под щебень также кладут геотекстиль. Плотность выбирается в зависимости от назначения объекта и планируемой нагрузки

Также надо смотреть, насколько важно отведение воды.

Чтобы материалы не перемешивались с грунтом

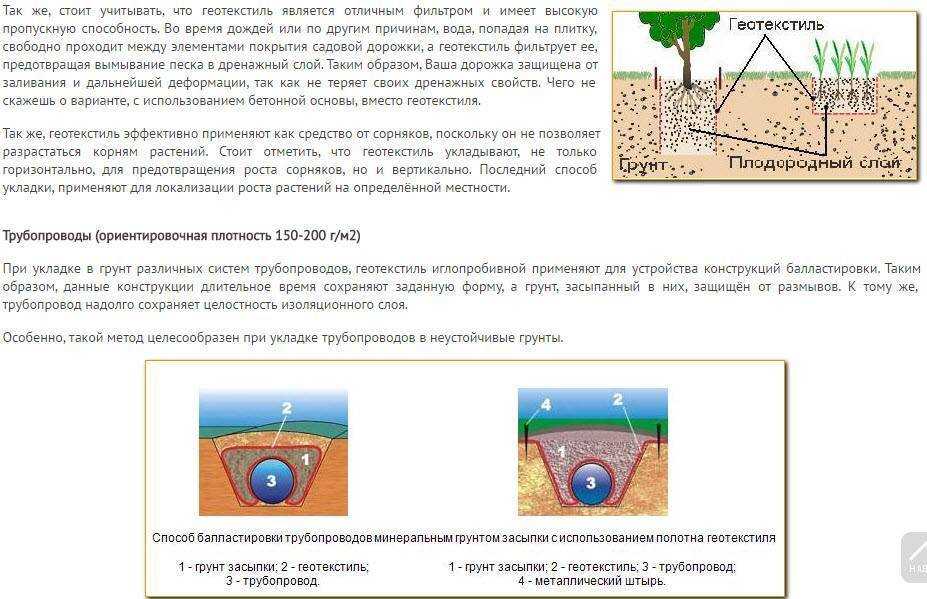

Для отведения воды на участках устанавливают дренажные трубы. В них есть небольшие отверстия, через которые вода просачивается внутрь, затем попадает в колодцы. Чтобы отверстия в трубах не забивались, их оборачивают геотекстильными мембранами. Для лучшей фильтрации, дренажные трубы могут обсыпать щебнем. Чтобы он не перемешивался с грунтом, также используют геотекстиль.

При всех типах работ, для того чтобы материалы не «расползались» и не перемешивались, необходимо ширину геотекстиля брать с таким учетом, чтобы он поднимался на всю толщину слоя насыпного материала и еще заворачивался на 30-60 см. При планируемых значительных нагрузках, заворот можно делать больше — будет надежнее. Это касается как строительных работ, так и ландшафтных, садовых и т.д.

В обустройстве участка

Работа на участке предполагает большое количество земельных работ. Чтобы результаты радовали продолжительное время, применяют геотекстиль.

• При формировании клумб и грядок, часто завозят плодородный грунт. Чтобы он не перемешивался с «родной» почвой, слои разделяют этим материалом. Также он будет препятствовать прорастанию корней растений снизу.
• При формировании горок, возвышенностей, для удержания формы, слои грунта прокладывают геотекстилем.

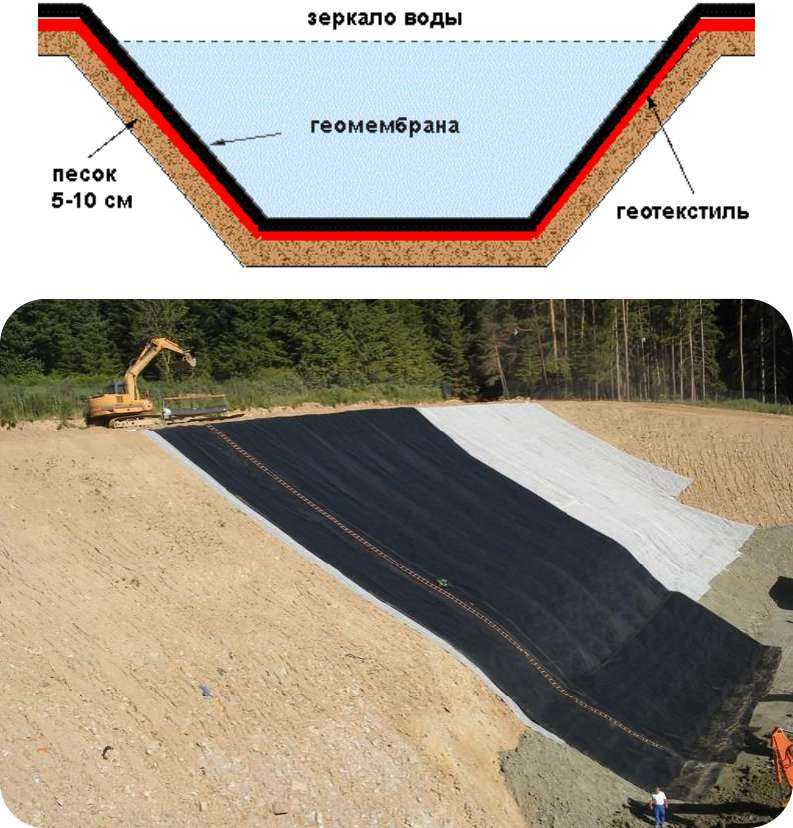

• При создании искусственных водоемов на дно кладут геоткань. Она более прочная, лучше будет армировать котлован.

При формировании ландшафта

• Разделение различных материалов при создании рокария, сада камней и т.д.
• Промежутки между грядками можно застелить геосинтетиком, насыпав сверху гравий. Так и вид солидный, и чисто, и сорняки не прорастают. При перепланировке геоткань приподнимают, убирают камни. Можно приступать к дальнейшим работам.
• Для укрытия от солнца, защиты от заморозка, вместо мульчи, на клумбы и грядки кладут агроткань, которая является наименее плотным геотекстилем.

Это только часть процессов, в которых этот материал может быть использован. Есть еще редко встречаемое у нас применение — при создании зеленых кровель.

Свойства геотекстиля и его необходимость при строительстве фундаментов

Бывает тканым (геоткань) и нетканым (иглопробивной, гидропробивной, термоскрепленный). Может состоять из безразмерных нитей (мононить), либо обрезков (штапель, но этот вид не используется в строительстве). Нити изготавливаются из: полиэстера, полипропилена, полиэфира. Все они имеют следующие свойства:

1. Не гниют, не подвержены грибкам, плесени.
2. Долговечны, срок службы различные производители указывают от 25 до 50 лет.
3. Не меняют своих качеств в обширном диапазоне температур: от -60 до +100ºС
4. Пропускают, но не впитывают воду.
5. Стойкие к химической агрессии.
6. Не повреждаются грызунами, не дают прорастать корням растений.
7. Экологически безопасны.

Геотекстиль имеет одинаковые физические свойства во всех направлениях. Чаще используется полипропиленовая мононить, чуть реже – бесконечная нить из полиэфира.

Для чего необходим этот материал? Есть три варианта: подложка фундамента, защитный слой для фундамента и для дренажной системы.

Правильный выбор

Чтобы было проще определиться с подходящим вариантом, необходимо разбираться в технических характеристиках геотекстиля под тротуарную плитку.

Какой выбрать материал для укрепления основания? Главным показателем является плотность. У разных видов геопокрытия она отличается.

Какой геотекстиль нужен по плотности при укладке тротуарной плитки? Параметры влияют на область применения нетканого полотна:

• с показателем до 120 г/м2 невозможно сформировать надежную и долговечную подложку;
• от 120 до 250 г/м2 вполне подходит для обустройства тротуарных зон, площадок на придомовой территории, аллей пешеходных, выдерживающих небольшие и средние нагрузки.

Главное требование к нетканому материалу — прочное соединение волокон либо иглопробивного материала. Какой геотекстиль под тротуарную плитку не был бы выбран, при нажатии он не должен проседать, вытягиваться и разъединяться. Поэтому приступая к работе, необходимо четко знать, какой плотности геотекстиль нужен для укладки тротуарной плитки

В качестве бюджетного варианта вполне подходит нетканое полотно плотностью 120-150 г/м2. Для создания прочной прослойки по плотности нужен геотекстиль для тротуарной плитки не менее 200 г/м2.

Закрепление полотен

Для минимизации длинны перекрытия, уложенные полотна геотекстиля нужно скрепить между собой. Соединение геотекстиля можно осуществить сварным методом или сшивным методом встык. Сварочное соединение низкотемпературной горелкой позволит сэкономить материал и провести укладку в более короткие сроки, а сшивной метод не требует сложных операций и каких-либо знаний приборов.

В сшивном методе, для закрепления материалы к грунту используются анкера, которые нужно устанавливать через каждые 1.5-2 метра, для обеспечения устойчивости к ветру и сохранения натяжения материала.

Читать по теме: Освещение садовых дорожек своими руками

Основные понятия

Геотекстиль по своей природе является либо синтетическим, либо натуральным полотном. Он используется в сложных строительных условиях благодаря своей прочности и водонепроницаемости.

Из каких материалов изготавливается

Для изготовления геотекстиля используются следующие сырьевые компоненты:

• полимеры;
• стекловолокно;
• смесовые нити с долей хлопка, шерсти или вискозы.

Наиболее популярными материалами считаются полимеры – полиэфир и полипропилен. Именно из этих материалов полотно получается наиболее прочным, долговечным, влагостойким и неподверженным износу даже в самых агрессивных условиях.

Геотекстиль из полипропилена производится из непрерывных плотных волокон, что обеспечивает полотну плотную структуру и прочность. На ощупь оно гладкое и не имеет ворсинок. Полипропилен – первичное сырье. Цвет материала – белый. Если в состав добавлена защита от ультрафиолетового излучения, то полотно приобретает серый цвет.

Геотекстиль из полиэфира состоит из коротких волокон, что придает ему ворсистую поверхность. По прочности подобный материал уступает полимерному, но это нисколько не умаляет его полезности в строительной области – нужно только знать, где его применять. Цвет подобный материал имеет коричневый, бежевый, черный. Геотекстильное полотно «Дорнит» имеет черный цвет.

Что такое геотекстиль в зависимости от способа производства

Российский геотекстиль изготавливается несколькими способами. От этих способов зависят назначение и применение геотекстиля. Рассмотрим подробнее каждый из них.

Нетканый тип

Нетканое полотно получают путем термического или механического скрепления. Применяется полипропиленовое и полиэфирное волокнистое сырье. Нетканая геосинтетика подразделяется на два подвида.

• Геотекстиль нетканый иглопробивной производится по принципу переплетения полипропиленовых нитей с тканой основой. Делается это на специальных станках при помощи игл, отчего материал и получил свое название. Обладает повышенными фильтрующими и пластичными характеристиками. Отличается невысокими прочностными характеристиками, которые можно повысить дополнительным использованием армирующей сетки.
• Термосклееный геотекстиль получают посредствам скрепления нитей под действием высоких температур. Подобный тип полотна получают только из полипропиленовых волокон, так как он не подходит для полиэфирных.

Иглопробивной геотекстильТермообработанный геотекстиль

Термосклеенные полотна отличаются повышенной прочностью, стойкостью к износу и воздействию агрессивных сред. Такое полотно может пропускать воду только в незначительных количествах и только в поперечном направлении волокон. Это будет несомненным преимущество, если требуется укрепление грунтов. Однако с этим материалом невозможно устроить качественный дренаж. Применение каждого вида геотекстиля нужно рассматривать детально в каждом отдельно взятом случае.

Геоткань – что это такое, чем отличается от нетканого геотекстиля и как используется

Геоткань – это геотекстиль, произведенный по тканной технологии методом прямоугольного переплетения полипропиленовых или полиэфирных волокон. По сравнению с нетканым полотном подобный материал отличается повышенной прочностью на растяжения при малом коэффициенте деформации. В отличие от нетканого геотекстиля, именно эти полотна рекомендованы на международном уровне к применению при строительстве полигонов с целью захоронения ПО и ТБО.

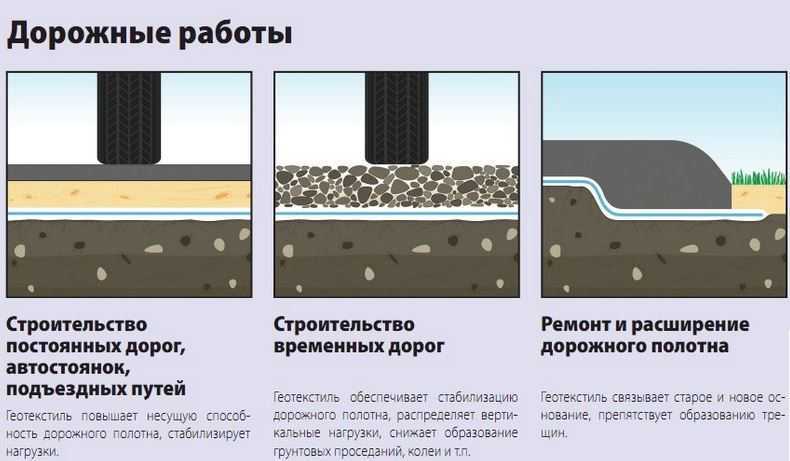

Укладка под асфальтобетонное покрытие

Укладка геотекстиля непосредственно под асфальтобетонное покрытие – наиболее ответственная операция, именно этот слой обеспечивает перераспределение вертикальных нагрузок в горизонтальную плоскость. От качества битумного геотекстиля и правильности его укладки зависит долговечность асфальтобетонного покрытия, материал препятствует образованию трещин и колейности. Для этой операции применяют с геотекстиль битумными пропитками, материал укладывается внахлест, края термоскрепляются газовой горелкой. Непосредственно перед укладкой асфальтобетонного покрытия, на геополотно наносят равномерный слой разогретой полимерно-битумной вяжущей эмульсии. Расход эмульсии – не более 0.5 литра на квадратный метр.

Как изготавливается геотекстиль

На сегодняшний день геополотна могут быть изготовлены 5-ю основными способами. Метод производства также определяет свойства материала, что влияет на его назначение – определенный тип производства больше подходит для определенных целей.
Способы производства геополотен:

• Тканый;
• Иглопробивной (нетканый);
• Термоскрепленный (нетканый);
• Гидроскрепленный (нетканый);
• Вязанный с прошивкой;

Тканый геотекстиль часто называют геотканью. Способ изготовления заключается в определенном переплетении нитей, как при изготовлении обычных тканей. Для изготовления геоткани используют полиэфирные, а иногда и стеклянные волокна.

Тканый геотекстиль показывает хорошую сопротивляемость разрыву, поэтому используется для некоторых задач, предполагающих выдерживание существенных механических нагрузок.

Возможность изменять плотность нитей позволяет придавать геоткани различные физические свойства. За счет увеличения расстояния между нитями можно добиться высокой пропускаемости воды, параллельно препятствуя смешению различных материалов, находящихся по обе стороны полотна.
Иглопробивной нетканый геотекстиль производится из полипропиленовых и полиэфирных нитей, которые скрепляются с помощью игл – иглопробивным методом. Данный способ производства геотекстиля из синтетических волокон позволяет обеспечить высокую прочность и длительный срок службы. Иглопробивной геотекстиль из полипропиленовых нитей может использоваться в дорожном строительстве.

Первым этапом данного производства является формирование первичного слоя, включающего волокна разной длины. Будущий геотекстиль выглядит как ковер из ваты, имея рыхлую структуру. Исходный материал должен быть равномерно распределен по всей плоскости, чтобы обеспечить одинаковую толщину во всех местах.

Затем используются специальные иглы с характерными зазубринами. Проходя через волокна, иглы сплетают и прочно скрепляют их между собой, уплотняя материал. Таким способом получают геотекстиль высокого качества, который имеет хорошую прочность, надежность, а также длительный срок службы.
Термоскрепленный геотекстиль производится из полипропилена или полиэфира методом плавления, образуя эффект сварки. За счет термической обработки скрепление нитей между собой получается особенно прочным, что положительно сказывается на характеристиках материала.

Термоскрепленный геотекстиль имеет высокую прочность, а также достаточную эластичность, за счет чего может выдерживать серьезные нагрузки. Используется в дорожном или другом типе строительства.

Несмотря на то, что полипропилен чувствителен к воздействию ультрафиолета, термофиксированное полотно не имеет такого недостатка. Характеристики данного материала позволяют использовать его по всему перечню возможных назначений – как внутри грунта, так и снаружи.
Гидроскрепленный геотекстиль производится способом, схожим с иглопробивным, однако вместо игл используются сверхтонкие струйки воды. При иглопробивном способе производства часто повреждается мононить, за счет чего снижаются характеристики материала. При гидрофиксированном методе изготовления данная проблема полностью устраняется за счет использования тонких «водяных игл».

Обладает очень высокой прочностью, не теряет свойств под воздействием ультрафиолета. Может использовать как при строительстве автомобильных дорог и аэродромов, так и для дренажных или защитных целей на земельных участках.
Вязаный геотекстиль может быть изготовлен из различных материалов, как синтетических, так и натуральных. При производстве используется петлевое переплетение, прошивка специальной нитью.

Данный геотекстиль имеет низкую прочность на разрыв, а также меньший срок службы. Однако хорошо пропускает воду, имея при этом низкую стоимость. Подходит для применения на земельном участке.

Некоторые виды геотекстиля дополнительно пропитывают специальными составами, за счет чего возрастает прочность полотна. Также возможна частичная термообработка, направленная на улучшение крепления волокон между собой.

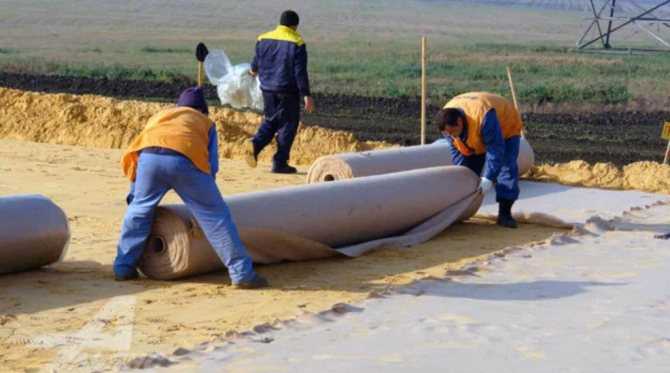

Как укладывать материал

Безусловно, начиная земельные работы, связанные с укладкой геотекстиля, нужно знать определенные правила, чтобы труд и потраченные деньги непременно вылились в положительный результат. Назовем главные из них:

• Не допускается использование материала, имеющего серьезные механические повреждения (большие дыры, смятия и т.п);
• Уложенное полотно не должно подвергаться силовым нагрузкам (следует исключить хождение или езду по нему);
• Основание, на которое укладывается ткань, не должно иметь выступающих камней, корней деревьев или иных острых предметов, способных нарушить ее целостность;
• При укладке двух и более полос — минимальный перехлест между ними должен составлять 30 см. В случае работ по строительству автомагистралей — он (перехлест) должен быть не менее 50 см.
• Стыковка полос может производиться сшиванием, при помощи скоб или скотча;
• В системах, где на геотекстиль возложена задача фильтровать — не стоит приобретать материал с повышенной плотностью. Здесь тот вариант, когда эффект принесет не дорогой, а — оптимальный под определенную задачу материал;
• Крайние полосы ткани должны выступать настолько, чтобы их можно было их завернуть внутрь не менее чем на 0,3-0,5 м.
• Поскольку большинство систем не предусматривают периодической ревизии работоспособности — не стоит экономить на данном материале.

Сегодня материал используется в равной степени успешно, как на частных подворьях, так и на масштабных объектах государственного значения.

Геотекстиль на отечественном рынке

Сегодня рынок технических тканей для земляных работ представлен достаточно широко. В силу дешевизны товара — преобладают на нем в основном образцы отечественных производителей. Предлагаем познакомиться с некоторыми из них.

• «Геотекс» – достаточно популярен и в первую очередь,— среди садоводов и огородников. Имеет специальную пропитку, что повысило его стойкость к ультрафиолетовым лучам и перепадам температур. Оптимален для открытого применения.
• «ГронТ» — использование в качестве сырья отходов штапеля придало ткани отличные фильтрующие качества. Материал очень полюбился владельцам дач и приусадебных участков для обустройства грядок, оранжерей и клумб.
• «Полизон» — универсальный материал, как для строительства дорог, так и для пешеходных дорожек. С таким материалом можно не переживать о том, что у сорняков останется хотя бы один шанс в борьбе за место под солнцем.
• «Геоспан» – материал производится сразу в двух видах — тканном и иглопробивном. Среди конкурентов — именно «Геоспану» стабильно отдаются самые высокие места. Универсальность, высокое качество и приемлемая цена — главные достоинства данного материала.

При обзоре самых популярных марок геополотна мы решили упомянуть и несколько импортных брендов.

«Тайпар» — представитель технических тканей, производимых в США. Согласно нашему обзору, это типичный представитель нетканого полотна, произведенного по иглопробивной технологии, основу которого составляют полипропиленовые волокна.

«Секутекс» — еще один вариант, который можно увидеть в двух исполнениях — тканном и нетканом. Товар производится в Германии. Если вы ищите хороший вариант для защиты участка от грунтовых вод — «Сакутекс» — хороший выбор.
«Геоютекс» –  тканный и полипропиленовый

Если ваш участок имеет склон или вам необходимо поддержать склон вне участка — данный представитель технических тканей из Чехии достоин того, чтобы привлечь ваше внимание.
«Акваспан» – это универсальное средство из Белоруссии для многих областей применения. Изготовленное из полипропиленовых нитей, данное полотно гарантирует хорошее качество на долгий срок за приемлемую цену.

Отметим, что импортные представители мира технических тканей мало чем отличаются от тех,что предлагают российские производители. Однако, разница в стоимости здесь очевидна и существенна. Таким образом, выбор остается за вами.

Засыпка и уплотнение

Следующим этапом после закрепления полотен является засыпка конструктивным слоем с высоты не более 1.2-1.5 метров, ведь при падении материал может разрушить целостность геотекстиля. При этом нельзя допускать взаимодействие с тяжелым транспортом на непокрытых полотнах. Основываясь на особенности основания грунта и насыпных материалов выполняется уплотнение грунтового слоя, который может быть выполнен как вручную, так и с использованием техники.

До полного уплотнения последнего слоя не стоит подвергать геотекстиль большим нагрузкам, поэтому перемещение техники по рабочему участку разрешается только при толщине засыпки не меньше 200 мм. При недостаточной способности грунта к большим нагрузкам следует использовать малогабаритную технику с маленьким давлением на единицу площади.

Для достижения лучших результатов уплотнение нужно выполнять послойно. Во время укладки геотекстиля рекомендуется постоянно контролировать качество выполняемой работы, чтобы вовремя устранять ошибки. Если какие-либо участки полотна были повреждены, то необходимо выполнить их замену или поставить заплаты в нахлест на 50 сантиметров, чтобы обеспечить их устойчивость на поверхности геотекстиля.

Назначение и особенности внешних фильтров

Закрепленный на наружной трубной оболочке фильтрующий материал выполняет несколько функций:

Дренаж. Так как структура геотекстильного фильтра имеет пористую поверхность, через его хорошо просачиваются водные стоки, препятствуя переполнению внутренней полости трубопровода.

Фильтрация. Мелкие ячейки фильтрующей оболочки удерживают крупные частицы и взвешенные примеси, обеспечивая дополнительную очистку сточных вод.

Защита от заиливания. Слой материала, расположенный между наружной трубной оболочкой и грунтом, препятствует их соприкосновению — тем самым любая возможность забивания выходных отверстий или прорезей землей сводится к минимуму.

Армирование. Толстый слой из пенопласта и кольца жесткости в системе из продукта LightRock, SoftRock укрепляют наружную трубную оболочку, позволяя увеличить глубину залегания и соответственно надежность системы дренажа.

Рис. 10 Иглопробивное и тканое геополотно — разновидности

Геотекстиль

Фильтраторы в виде сплошного полотна наиболее часто используют для покрытия дренажных труб снаружи. Они изготавливаются из сформованных в плотную массу полиэфирных или полипропиленовых нитей иглопробивным методом, при котором иглы с зазубринами, проходя сквозь слой, переплетают и скрепляют между собой волокна. Полученная структура в результате процесса свойлачивания, наряду с высокой плотностью, отлично пропускает воду, на рынке данная разновидность представлена отечественными брендами Дорнит, Тайпар, Сибур.

Также нетканый геотекстиль производят по технологии термообработки путем спекания отдельных волокон, в результате чего он обладает повышенной прочностью и выдерживает высокие нагрузки, продукт известен под брендом Технониколь.

Тканевые разновидности геотекстиля производят методом сплетения нитей или их спекания, иногда отдельные волокна пришиваются высокопрочной нитью по методике вязания с прошивкой. Данный продукт имеет поры большого размера и редко используется на трубных оболочках.

Рис. 11 Кокосовое волокно на трубной оболочке

Кокосовое волокно

Волокно производят из измельченной скорлупы кокосовых орехов и его последующей опрессовки. Оно укладывается более толстым слоем на трубную оболочку, чем геотекстиль, имеет высокую пропускную способность и обеспечивает, в отличие от синтетических тканей, лучшую фильтрацию.

Кокосовое волокно используют при работе в грунте с высокой влажностью и значительными объемами стоковых вод. Стоимость 1 погонного метра трубы с его включением в 4 раза выше (около 280 руб.), чем у продукта с геотекстильной наружной оболочкой.

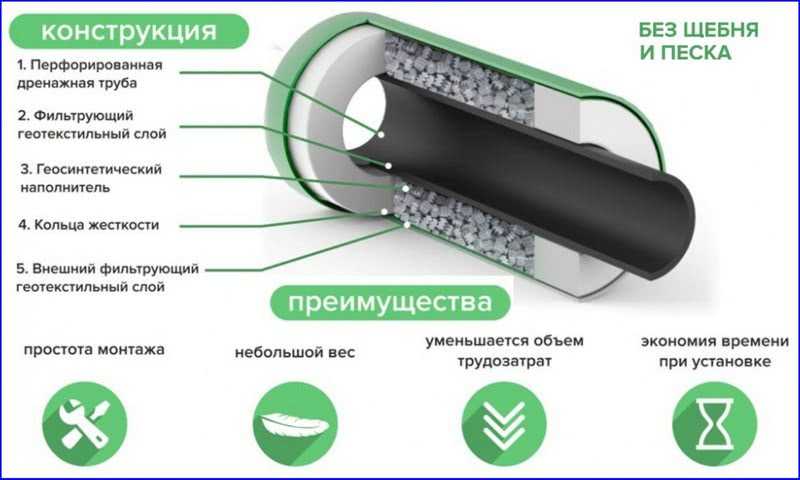

Двойная оболочка (пенопласт — геотекстиль)

Традиционная система дренажа состоит из дренажной трубы, геотекстильной оболочки и щебня, выполняющего функции дополнительного фильтратора и отделения трубопровода от соприкосновения с грунтом, который вызывает забивание водоотводящих каналов.

Современные инновационные трубопроводы от SoftRock убрали из схемы одну из главных составляющих — щебень, передав его функции дополнительной внешней оболочке из пенополистирола (пенопласта). Его применение благодаря наличию специальных каналов увеличило объемы отвода сточных вод приблизительно на 40% и избавило пользователя от приобретения многотонных грузов щебня. К тому же монтаж дренажных систем существенно упростился, увеличилась его скорость, а отсутствие труда большого числа наемных рабочих и заказа специальной техники позволило сэкономить финансовые средства.

Рис. 12 Структура LightRock
