Гараж-пенал своими руками

Отделка ракушки

Любая поверхность гаража-ракушки должна выдерживать механическую нагрузку, воздействие агрессивных веществ, влаги и паров бензина.

Основные требования к отделке:

• Для стен – должен хорошо переносить механические воздействия;
• Потолок желательно покрыть материалом, способным выдерживать влагу и пары агрессивных жидкостей;
• Огнестойкость облицовки;
• Стойкость к воздействию химических веществ;
• Стойкость к изменениям температуры – это имеет большое значение, если гараж не обогревается;
• Простота в очистке, стойкость к воздействию чистящих веществ;
• Срок службы материала.

Кроме этих характеристик, не забывайте что отделка гаража, как и любого другого помещения, должна выглядеть привлекательно.

Свойства отделочных материалов

Опираясь на названные выше характеристики, можно проанализировать различные варианты облицовки и учесть их достоинства и недостатки.

Гипсокартон. Часто для выравнивания и отделки поверхности стен в гараже применяют этот материал. Листы ГВЛ крепят прямо к стене с помощью клея или монтируют на металлическую обрешётку. Каркас необходим, если поверхность слишком неровная или если требуется утеплить помещение. Правда, слой утеплителя займёт часть свободного пространства.

Вагонка. Её производят из пластика или натуральной древесины. По характеристикам это хороший материал для отделки гаража:

• Просто крепить на поверхность стен;
• Панели вагонки можно монтировать как горизонтально, так и в вертикальном направлении;
• Обрешётка для этого материала позволяет сформировать свободное пространство, в которое удобно уложить утеплитель: минеральную вату, пенопласт или пенополистирол.

Пластиковые панели. Как и другие материалы, имеют плюсы, и минусы. В первую очередь обязательно учитывайте, что в гараже нужно использовать только материал, предназначенный для гаража или для отделки фасадов, особенно в неотапливаемых помещениях.

Листы ОСП. Этот материал состоит из нескольких слоёв, изготовленных из тонкой древесины.

К плюсам ОСП относят:

• Почти не поглощает влагу – по этой причине листы не начнут разбухать или деформироваться, и на них не появится плесень;
• Продолжительный срок службы материала;
• Небольшая масса – по этой причине листы легко крепить к поверхности стен;
• Хорошие качества звуко- и теплоизоляции;
• Антисептические компоненты, находящиеся в составе ОСП, предотвращают появление насекомых, развитие вредных микроорганизмов и предотвращают биологическое разложение материала;
• Низкая стоимость по сравнению с другими материалами для отделки стен.

К недостаткам этого материала относят содержание в листах формальдегида и высокую степень горючести – Г4.

После окончания отделки работы по постройке гаража-ракушки можно считать оконченными. Если у вас недостаточно знаний или сил, то можно обратиться к услугам профессионалов. Нет необходимости платить им за полный объём работ, можно пригласить их для подготовки чертежей, получить необходимые консультации или доверить сварочные работы. При покупке нужных материалов и самостоятельном проведении работ новый гараж-ракушка стандартных габаритов обойдётся вам значительно дешевле, чем стационарный гараж.

Гараж-ракушка – именно так в обиходе называется простой сборный металлический гараж, его также называют «пеналом». Широкое распространение подобный вид гаража получил в далеких 90-х, когда подобную конструкцию приравнивали к автомобильному тенту, что позволяло смонтировать собственный гараж практически в любом месте.

Сейчас «ракушку» можно установить только на земле, которая находится в собственности у автовладельца, однако даже с учетом этой особенности подобный гараж является очень выгодным, так как его стоимость не превышает 30 тысяч рублей и на установку не нужно никаких разрешений. Это позволяет установить «ракушку» даже на придомовой территории многоквартирного дома. В то же время место под машину на охраняемой многоэтажной парковке обойдется в 350 тысяч, что не каждый сможет себе позволить.

Где приобрести и можно ли собрать самостоятельно?

Ознакомиться с подходящими вариантами тент – гаражей можно на просторах интернета. Производители описывают вид оказываемых работ, гарантийные сроки службы, ценовые категории (б/у или новая модель) и используемые материалы. Так же, на доске объявлений вы можете встретить » ракушки» и пеналы, бывшие в пользовании, но имеющие хорошие внешние показатели.

При наличии минимального количества инструмента, навыков и нескольких помощников можно с легкостью соорудить этот вид облегченного гаража. Для расчета материалов отправной точкой будет служить размеры вашего автомобиля.

В среднем гараж ракушка имеет следующие размеры:

• длина 5-6м;
• ширина 2,5 -3 м;
• высота 2,5 м в высшей точке (минимально 1,95см).

Наклон крыши получается за счет разной длины стоек. Гараж – пенал собирается легче за счет прямоугольной формы. Его средние размеры:

• длина- 6 м;
• ширина – 3 м;
• и высота – 2,5м.

Внимание! Подбирайте место нахождения вашего гаражного укрытия. Ваш гараж не должен блокировать проезд другим транспортным средствам. Для сборки и монтажа ракушки вам потребуется инструменты:

Для сборки и монтажа ракушки вам потребуется инструменты:

• рулетка для замеров и уголок;
• обычный сварочный аппарат и электроды;
• болгарка и диски (по металлу и для зачистки неровностей);
• строительный уровень;
• электродрель и шуруповерт;
• маркер для разметки.

И следующие материалы:

• материал для обшивки на ваш выбор – профнастил, оцинкованный или стальной лист;
• профильная труба;
• крепежные элементы (болты, гайки, шурупы);
• дверные петли;
• любой утеплитель (пенопласт, минеральная вата);
• жидкие гвозди.

Приступаем к изготовлению

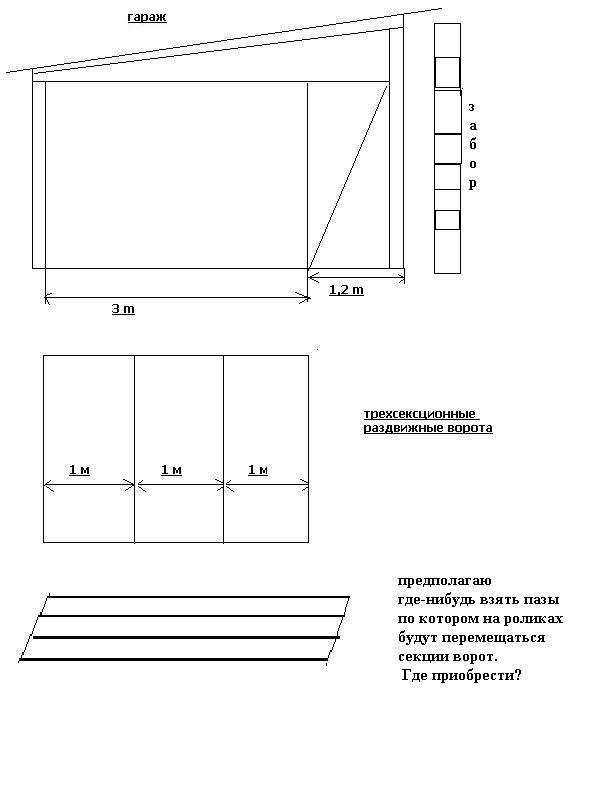

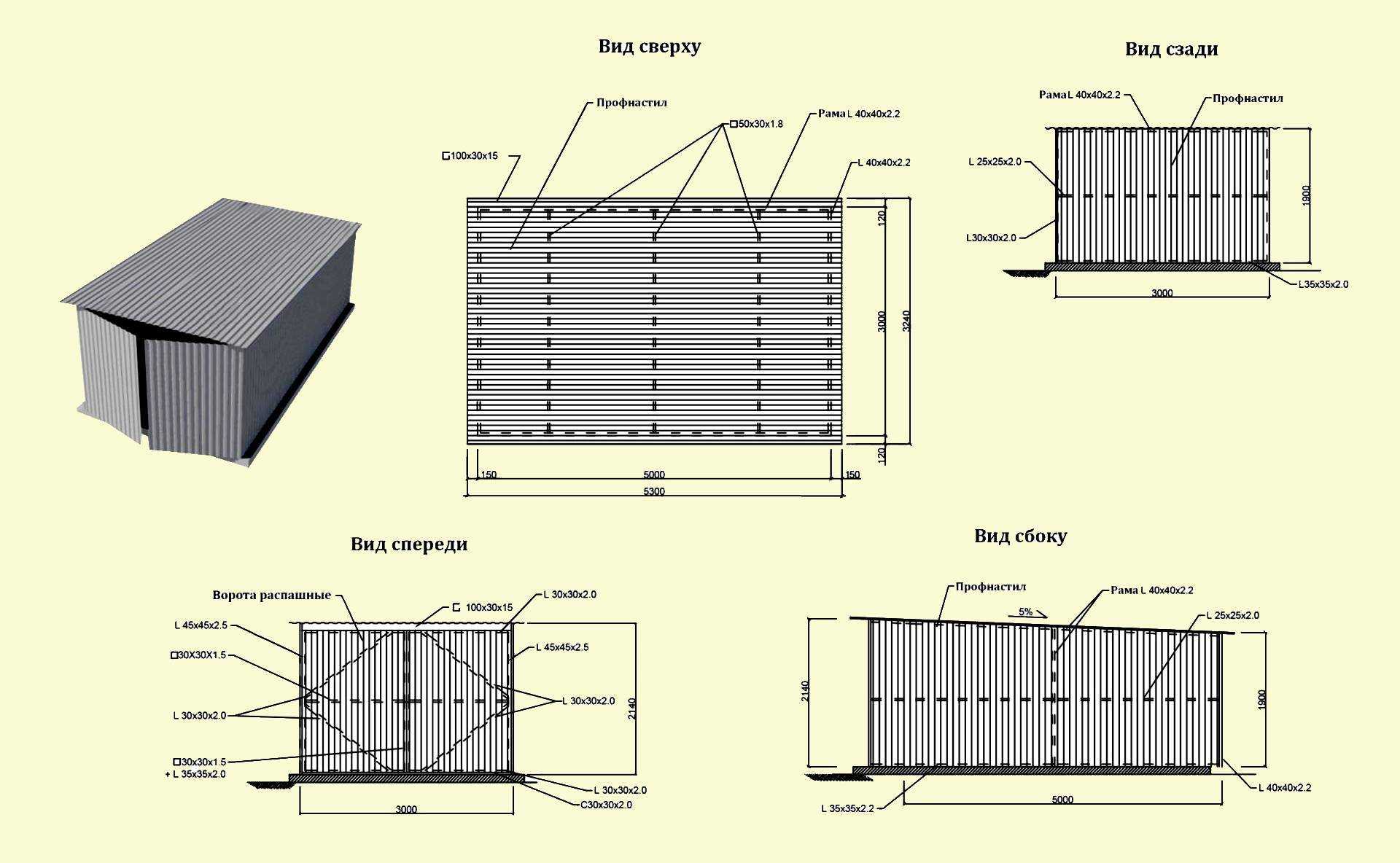

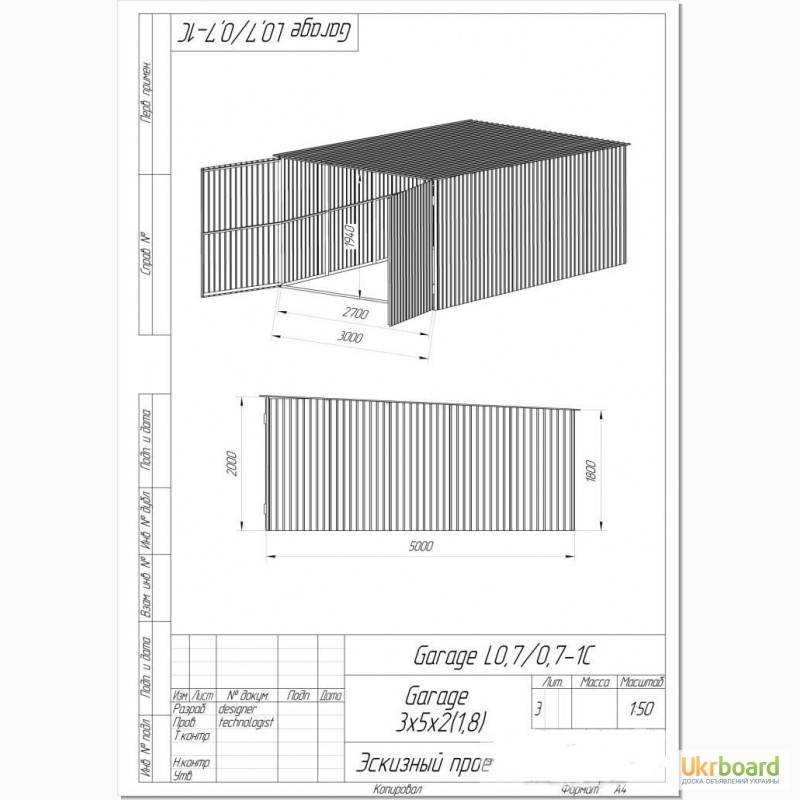

Для удобства работы нарисуйте чертеж будущего гаража с его размерами.

Ракушка состоит из 7ми основных частей.

1. Первым этапом работы будет установка каркаса основы на подготовленную площадку. На него навариваются 6 опор (4 опоры на углах каркаса и 2 опоры в середине для усиления устойчивости конструкции).
2. Затем принимаются за изготовление секций. Секция собирается путем сваривания рамы из профильной трубы.
3. Готовую раму обшивают металлическим листом.
4. В средней части основания приваривается шарнирный механизм.
5. Далее приступают к обшивке задней и боковых стен профнастилом.
6. Следующим этапом приваривают крышу.
7. В конце сборки устанавливают секционную часть, протягивают шнур (стальной трос), используемый для открытия- закрытия секций.

Пенал так же состоит из 7 частей – задняя цельнолистовая стена, боковые стены, состоящие из двух элементов, крыша и ворота с двумя створками.

Важно! При сварке деталей обязательно проверяйте уровнем градус угла. Это избавит конструкцию от перекосов, которые очень трудно устраняются. Подготавливаем заготовки

Подготавливаем заготовки.

1. Свариваем из профиля каркас строения. Для этого проваривают и крепят к площадке основу.
2. На нее устанавливаются опоры в количестве 6 штук (расположение опор аналогично).
3. На боковых стенках на опору монтируют горизонтальную перекладину для усиления конструкции.
4. Последней частью каркаса будет установление горизонтального профиля для крепления кровли.
5. Далее каркас обшивают металлом – задняя стенка обшивается цельным листом, к боковым стенкам приваривают два фрагмента с каждой из сторон, устанавливается и фиксируется крыша.
6. Последним пунктом собираются створки ворот, состоящие из прямоугольной рамы, обшитые профлистом.
7. Готовые ворота крепятся на заранее наваренные петли.

Законченный гараж окрашивают и устанавливают замки.

Малогабаритные гаражи привлекают своей небольшой ценой и мобильностью. Можно купить готовый вариант «ракушки», а можно попробовать сделать его самостоятельно. Сборка не сложна и не занимает много времени. Каждый владелец автомобиля может подобрать для себя наиболее удобный вариант.

Перед началом работ по строительству фундамента для гаража своими руками

Даже для людей не имеющих опыта и навыка в строительстве, не составит особого труда, выполнить работы по устройству фундамента для гаража своими руками. Единственное — перед началом производства работ нужно учитывать некоторые простые рекомендации.

1. Перед началом работ следует определиться какой тип фундамента лучше всего подойдет именно для Вашего гаража.

2. Глубину залегания подошвы фундамента желательно сделать ниже уровня промерзания грунтов, а если грунты в месте строительства пучинистые, насыщенные водой, то обязательно.

3. При строительстве небольших гаражей, нет необходимости в вызове геодезистов. Для достаточно точного построения прямых углов можно воспользоваться принципом египетского треугольника. Это правило гласит, что треугольник имеющий соотношение сторон 3:4:5 является прямоугольным. Наглядно построение прямоугольного в плане фундамента подобным способом, можно увидеть на рисунке.

4. Запрещается устройство фундаментов с отклонением по вертикали свыше 5 мм на метр высоты, но не более 1 см на всю высоту конструкции.

5. Запрещается производство бетонных работ при температуре ниже +5 градусов Цельсия, без специальных морозостойких добавок либо мероприятий по утеплению (или прогреву) уложенной бетонной смеси.

6. При производстве бетонных работ, уложенная бетонная смесь должна быть провибрирована. В случае если отсутствует вибратор, то допускается ручное уплотнение методом штыкования с помощью отрезка арматуры, лома, узкой лопаты.

7. Дальнейшие работы связанные с нагрузкой на фундаменты, нельзя производить ранее чем через 7 суток после бетонирования.

8. В жаркую и сухую погоду необходимо производить уход за бетоном. Для этого бетонную поверхность регулярно увлажняют, поливая водой, предохраняют от прямых солнечных лучей, закрывают от ветра.

9. Обратную засыпку необходимо производить суглинком или глиной, без примесей строительного и бытового мусора, с послойным уплотнением трамбованием, слоями не более 30 см.

Давайте рассмотрим подробнее какой фундамент сделать для гаража в том или ином случае и как сделать фундамент для гаража своими руками.

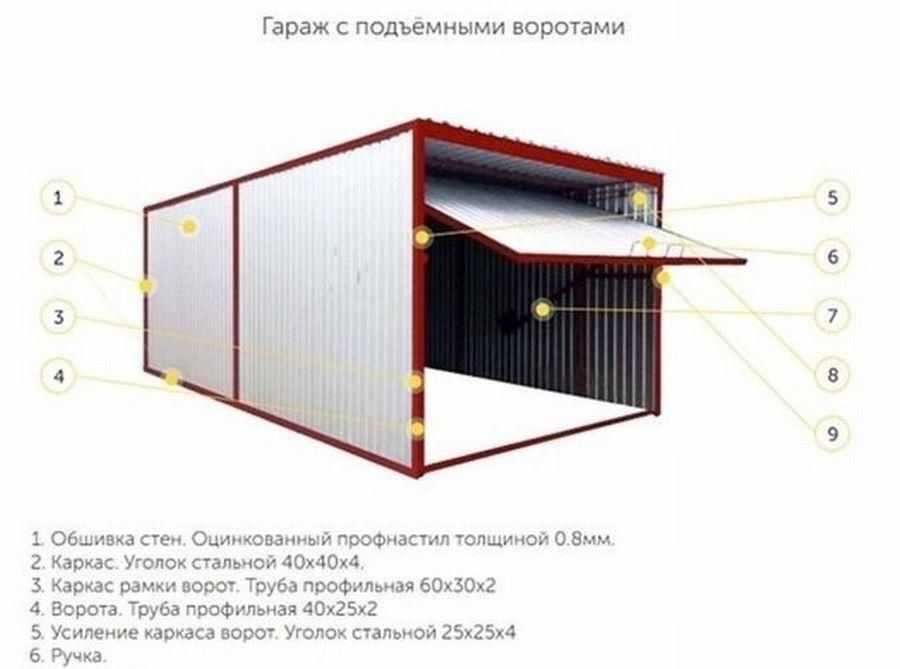

Конструкционные особенности

Вначале может показаться, что нет ничего особенного  в устройстве металлического гаража-пенала:

• Коробка сделана в виде каркаса из оцинкованного металлического профиля, иногда из трубы. Конструкцию собирают при помощи болтового соединения и сварки, линии среза и швы обрабатывают специальным составом, который помогает избежать коррозии, после этого производят окрашивание пентафталиевой эмалью.
• Крыша и стенки основы такого гаража обшивают металлическими листами из профнастила. Для изготовления крыши используют материал для кровли, адаптированный для крыш профнастил. Крышу укладывают на горизонтальные потолочные балки, и не используют промежуточную обрешетку.

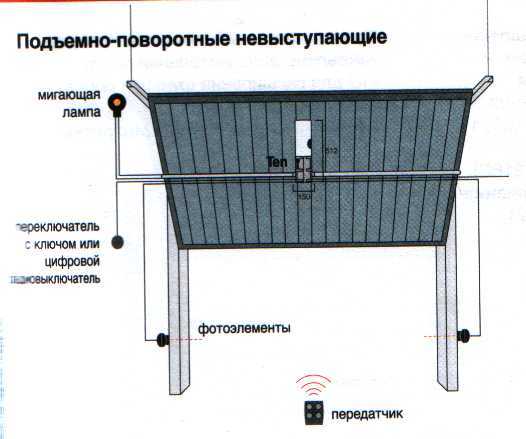

• Ворота для «пенала» делают распашными или в виде подъемной конструкции в зависимости от того, какую цель преследует владелец.

При расчете массы гаража с учетом каркаса, который весит от 100 до 130 кг общий вес с листами профнастила составит примерно 340 кг. По итоговому расчету прекрасно видно, что общий вес с учетом фундамента не будет более полутоны. Если вы собираетесь сделать гараж-пенал для микроавтобуса, конструкция может весить тонну.

Многие автолюбители в больших городах, которые паркуют авто возле дома, сменили гараж-ракушку на гараж-пенал.

Достоинства и недостатки

У каждой конструкции, в том числе и гаража, есть свои преимущества и недостатки, и такой гараж не исключение. Можно искать недочеты и проблемы при использовании такого бокса из стали, но спрос на такие конструкции доказывает, что именно они являются надежной защитой от взломов. Эффективность этой конструкции лучшего всего оценить из своего опыта.

Условия хранения автомобиля в металлическом гараже-пенале

По ряду причин этот гараж можно называть самым лучшим способом хранения авто:

Если будет произведена качественная сборка конструкции, у вас будет своеобразный стальной зонтик, который сможет выдерживать ветер и ураганы, дожди, снег и град

Как заявляют производители, крыша пенала может выдерживать до 105 кг/м2.  Принимая во внимание то, что гараж отлично защищает покрытие от песка, солнца и помета птиц, цена вопроса 70 000 рублей не кажется запредельной. Из-за того, что в стандартной конструкции нет утеплителя, внутри будет образовываться конденсат и пар, что дает гарантии на высокое качество хранения. Летом за счет нагревания вентиляция будет только лучше

Благодаря небольшому весу конструкцию можно установить и без фундамента, поэтому такие гаражи можно называть временными постройками

Летом за счет нагревания вентиляция будет только лучше. Благодаря небольшому весу конструкцию можно установить и без фундамента, поэтому такие гаражи можно называть временными постройками.

Но и недостатков полно – сильный нагрев летом, слабый уровень защиты. Проблемы можно решить, если вы подведете к гаражу электроэнергию.

Преимущества и недостатки гаража ракушки

Следует оценить преимущества такой защиты машины и недостатки сооружения, прежде чем покупать или строить гараж ракушку своими руками.

Мобильность и доступность – главные преимущества легкого гаража

Оценим все достоинства гаража ракушки, их много:

• вес готовой конструкции 1200 кг, а гараж ракушка своими руками может быть и легче;
• для монтажа нужна просто ровная площадка, никакого фундамента и серьезного дорогого основания под гараж не требуется;
• собрать и разобрать мобильный гараж не труднее, чем поставить палатку на отдыхе, потребуется всего пара часов;
• гараж компактен и просто монтируется вплотную к забору или к стене дома, занимая минимум места, можно считать, что это просто зонтик для автомобиля. В новых конструкциях гаражей-ракушек линейные параметры и не они не требуют много пространства, по сравнению со старыми пеналами для автомобиля;
• современные гаражи-ракушки прочнее и надежней старых пеналов, так как стенки стали тоньше, но жестче, благодаря оцинкованному профнастилу высокой жесткости. Волна листа повышает устойчивость каркаса к сильному ветру и обильным снегопадам;
• оцинковка не ржавеет и при высокой влажности металл не повреждается ржавчиной. Главное – не допускать механических повреждений защитного покрытия, но и замена одного поврежденного листа не проблема. Монтаж конструкции не требует специальных строительных навыков;
• каждый гаражник знает, во что обходится строительство и получение всех разрешений на возведение капитального гаража. Поэтому, затраты от 20 до 25 тысяч рублей, столько стоит готовый гараж-ракушка – просто мизер.

Достоинств у такого мобильного пенала для авто много, а какие недостатки?

Основные недостатки гаражей ракушек

Оценим недостатки конструкции, они тоже имеются:

• это просто надежный тент для автомобиля, но металлический, а не брезентовый, поэтому ожидать комфорта от ракушки не стоит;
• полностью распахнуть двери гаража невозможно;
• в жару металл сильно нагревается, это следует учитывать при выборе места для установки;
• детали каркаса необходимо обрабатывать регулярно эмалями от коррозии металла;
• внешний вид конструкции оставляет желать большего.

Приготовьтесь к тому, что при самовольной установке такой конструкции во дворе, ее могут в любой момент снести. Но, небольшая стоимость и возможность быстро собрать и разобрать гараж ракушку своими руками, делает эту конструкцию популярной среди автовладельцев.

Гараж ракушка: плюсы и минусы

Классический гараж «ракушка» используется для хранения легкового автомобиля. Как правило, он состоит из двух стальных или железобетонных створок. Одна из них прочно зафиксирована и стоит на полу. А вот вторая, подобно воротам, открывается. Она поднимается, проворачивается и ложится поверх основы ворот.

Для изготовления гаража используется прочный металл. Толстые листы, как правило, и весят достаточно много. Обычно их вес находится в пределах тонны. Поэтому работать с ними без использования специальной техники бывает трудно.

Также нельзя не отметить и тот факт, что ракушку практически невозможно поднять и передвинуть без крана.

Безопасность

Конструкция, сделанная из двух створок, многими считается уязвимой. Ведь в щель между ними может легко попадать снег или капли дождя. Для того чтобы дополнительно защитить авто, специалисты рекомендуют использовать различные уплотнители. В качестве альтернативы покупают и брезентовые накидки. Впрочем, этот вариант тоже рискованный, поскольку под брезентом металл может покрыться ржавчиной.

Альтернативой и выходом из положения становится гараж-ракушка или гараж-пенал. Это конструкция, которая представляет собой компактное и удобное сооружение. Главное преимущество гаража-ракушки в том, что его можно строить без официального разрешения (если речь идет об узаконенном личном земельном участке).

Гараж-ракушка

Для изготовления гаража-пенала используются жесткие холоднопрокатные материалы. В частности, речь идет о гофрированном профнастиле, «волны» которого обеспечивают строению беспрецедентную прочность.

Гараж-ракушка

Такая конструкция была крайне популярна во времена Советского союза, но в наше время ее популярность возросла в силу многих причин, которые будут описаны ниже.

Чтобы возвести полноценную конструкцию, которая сослужит долгую службу, понадобятся следующие материалы:

• профиль из металла;
• профилированные листы;
• листовой прокат;
• болты;
• петли;
• винты с прессшайбой;
• пенопласт;
• жидкие гвозди.

Благодаря свои компактным размерам и простой установке гараж пенал или ракушка становится тем единственным выходом из ситуации, когда решается проблема сохранности автомобиля и возможности спокойно отдыхать в ночные часы без страха, что машина за это время исчезнет в неизвестном направлении.

Металлические гаражи ракушки имеют свои неоспоримые плюсы:

• надежность конструкции (к автомобилю не подберется даже самый находчивый угонщик);
• защита от плохих погодных условий (транспорт, покрытый снегом или поливаемый в течение дня дождем – это зрелище «разбивает сердце» автолюбителю);
• простота монтажа (не нужен фундамент, обшивка устанавливается на каркас);
• ракушку или пенал можно разобрать и транспортировать в любое другое удобное место;
• если есть в собственности земельный участок, на возведение гаража не требуется разрешение административных органов;
• возможность использования помещения и в других целях (хранение инструментов, например);
• экономичность (денежные затраты минимальны, в среднем ракушка или пенал обходятся в 35000 рублей);
• компактные размеры (гараж ракушка пенал не создает сложностей другим автомобилистам, даже если размещен на придомовой территории многоквартирного дома).

К недостаткам относится:

• постепенная порча металлических деталей, подвергающихся коррозии;
• высокая теплопроводность;
• теснота в помещении;
• скромный внешний вид.

Гараж для мотоцикла: для чего он нужен?

Недоверчивый читатель может задать нам вопрос: «А правда ли моему мотоциклу так необходим гараж? Он неплохо чувствует себя и на улице рядом с моим домом».

Быть может, это так и есть, однако мнение быстро поменяется в противоположную сторону, если в одно не слишком веселое утро вы не обнаружите свой велосипед или мотоцикл у своего дома. Еще более это вероятно в том случае, когда вы — владелец действительно дорогого «двухколесного друга».

Чтобы избежать такой неприятности – вам будет нужно либо заводить каждый вечер мотоцикл в дом, что не слишком удобно и вряд ли обрадует домочадцев. Либо построить небольшой мотогараж.

Гараж для мотоцикла — фото:

Если вы часто общаетесь с автомобилистами, то, скорее всего, вы слышали уже немало жалоб на ржавчину на крыле их «ласточки», про коррозию на днище и прочее-прочее-прочее. Но велосипед или скутер в этом плане не являются «неприкасаемыми» — они, как и любой другой транспорт, подвергаются воздействию среды.

И оставлять их доступными всем ветрам и осадкам – верный пусть сократить срок службы. Опять же, регулярно закатывать мотоцикл в дом при первых признаках дождя вряд ли кто захочет. А потому мы опять приходим к выводу, что нужен небольшой гараж для скутера или другого транспорта.

Кроме защиты вашего транспорта от непогоды и злоумышленников, мотогараж привнесет в вашу жизнь несколько удобств.

Первое и самое главное его преимущество – больше никаких импровизированных мастерских на открытом воздухе: в гараже можно организовать рабочее пространство, поставить верстак и стеллажи для запчастей, установить подъемник, в общем, организовать хорошую мастерскую для ремонта или тюнинга вашего «железного коня».

А зимой, когда о поездках на квадроцикле или скутере приходится ненадолго забыть, вы имеете возможность регулярно проверять работу двигателя и заводить его в собственном мотогараже.

У такой постройки есть еще один плюс, о котором рассказывают не очень часто. Сообщество мото- или велолюбителей достаточно сплоченные, и некоторые из них часто собираются, обсудить новинки, поделиться идеями, помочь кому-то с ремонтом или просто приятно провести время в компании единомышленников.

Достаточно просторный, теплый и отделанный изнутри и снаружи гараж станет идеальным местом для таких посиделок с товарищами.

Технические характеристики

Обычный гараж ракушка предназначен для хранения одной легковой машины. Он сделан из стальных или железных створок. Одна устанавливается на землю, а вторая открывается как ворота.

Используемые материалы

Для того чтобы сделать такой гараж, нужны прочные металлические листы. Если они толстые, конечный вес конструкции будет около тонны. Листы сами по себе тяжелые, поэтому для их передвижения может понадобиться техника или помощь других людей.

Обратите внимание! Ракушку в собранном виде можно передвинуть только при помощи крана

Безопасность

Сама по себе конструкция не считается безопасной. В щели между створками может попасть вода, и тогда есть риск повреждения автомобиля. Поэтому понадобятся уплотнители для дополнительной защиты. Но можно заменить их брезентовыми накидками. Последний вариант менее надежный, поскольку металл под брезентом сильно поддается коррозии.

Погодные условия – не единственная проблема. Еще автомобиль может стать целью угонщиков. Поэтому на стыке двух сторон гаража устанавливается замок. Но нужно выбирать максимально надежную защиту, поскольку ракушки часто становятся целью потенциальных грабителей.

Сборка гаража

Сборка гаража пенала или ракушки не составляет особых проблем, если приобретается уже готовая, но разобранная конструкция. В любом случае лучше доверить все работы квалифицированным специалистам, чтобы избежать оплошностей. Малейшие недочеты могут привести к тому, что внутрь будет попадать влага, осадки.

Сборку гаража лучше доверить специалистамИсточник ar.aviarydecor.com

Процесс сборки очень простой и не занимает много времени. На место установки доставляются все элементы конструкции. В первую очередь собирается каркас при помощи крепежных элементов или сварки. Монтируется система открывания/закрывания.

Далее к каркасу крепится обшивочный материал, в этом случае также могут использоваться крепежи или сварка. Лучше использовать сварку, она более надежно защитит машину от несанкционированного доступа и убережет от расшатывания при сильных порывах ветра. При необходимости все детали и поверхности обрабатываются защитными средствами, после чего гараж может использоваться по назначению.

Каркас гаража собирается при помощи крепежных элементов или сваркиИсточник www.drive2.ru

При помощи несложных операций можно увеличить высоту гаража. Для этого достаточно обустроить небольшой цоколь или нарастить раму. Однако в таком случае потребуются дополнительные затраты. Для цоколя необходима закупка соответствующих строительных материалов и проведение соответствующих работ. К тому же надо будет подождать, пока все высохнет.

Если увеличивается сама рама, то потребуется докупить еще металлопрофиль, чтобы закрыть по бокам стены. В обоих случаях дополнительно надо решать вопрос с воротами – их можно поднять вместе с конструкцией и нарастить снизу или переустановить петли и сверху сделать окно или наглухо закрыть профилем оставшееся отверстие.

Видео описание

В видео можно увидеть сборно-разборный гараж, который отличается удобством в транспортировке и быстрой установкой:

Чтобы ускорить сборку гаража пенала ракушка можно заранее заказать изготовление отдельных секций. Также ускорит процесс сборки заранее подготовленные отверстия под крепежные элементы. Все детали обязательно зачищаются и шлифуются. Рама должна быть покрыта специальным средством от коррозии. Это позволит в будущем избежать серьезных проблем в процессе эксплуатации конструкции. Затем все можно покрасить. Желательно раз в год проводить профилактические работы и обработку металлических элементов конструкции.

Металлические элементы нужно покрывать специальным средством от коррозииИсточник market.sakh.com

Что собой представляет гараж-ракушка

Гараж начали так называть, потому что внешне он действительно похож на ракушку из металлических секций. Конструкция этой постройки для хранения машины представляет собой 2 металлических или ЖБ створки, из которых одна жёстко закреплена, а вторая способна поворачиваться на 90 градусов.

Ракушки изготавливают не только из металла, но ещё и из специальных железобетонных секций. Но второй вариант не пользуется популярностью из-за того что створки много весят.

Гараж-ракушка стоит намного дешевле полноценного гаража, а если его построить самостоятельно, то экономия денег будет ещё заметней.

Между стенками этого гаража и расположенным внутри автомобилем есть немного свободного места, где можно сделать полки и расположить на них инструменты. По этой причине масса гаража небольшая и редко превышает 900-1100 кг.

Мощный фундамент для ракушки не нужен. Иногда для него усиливают основание (на песке или подобном грунте) с помощью столбчатых опор, заглублённых в грунт на небольшую глубину.

Гараж-ракушка – это прочная конструкция, которая хорошо защищает ваш автомобиль от внешних угроз. Своеобразный тент из металла скроет автомобиль от снега, потоков дождя, и остальных капризов погоды.
