Как правильно монтировать кровельные аэраторы

Преимущества и недостатки

Установка вентиляционных отверстий на крыше имеет больше плюсов, чем минусов. Так как существует несколько видов кровельной вентиляции, подытожим их характеристики.

Начнем с преимуществ, перечислим их:

• легкая установка;
• привлекательный внешний вид, возможность спрятать аэратор (непрерывного типа) или подобрать точечный аэратор под цвет кровельного покрытия;
• продолжительность;
• обеспечить надежную вентиляцию подкровельного пространства;
• защита от набухания рулонных мягких покрытий;
• эффективное удаление насыщенного влагой воздуха;
• устранение угрозы повреждения конструкций и материалов на кровле, от поражения грибками;
• возможность просушки старой кровли.

К слабым сторонам аэраторов можно отнести следующие характеристики:

• точечные аэраторы не всегда способны обеспечить должное проветривание всех частей чердачного помещения, иногда в нем возникают «мертвые зоны застойного влажного воздуха;
• аэраторы непрерывного действия необходимо устанавливать при монтаже кровли, так как впоследствии без полного демонтажа это сделать будет невозможно.

Польза и вред

Установленный дымоход не только защищает дымоход от конденсата, но и выполняет следующие основные функции:

• Является препятствием для попадания различного мусора в дымоход.
• Продлевает срок службы трубы, так как в дымоход практически не попадают осадки.
• Эстетичный вид флюгера позволяет создать неповторимый вид всему дому.
• Некоторые варианты этого устройства имеют возможность увеличения тяги в дымоходе. Для этого были изобретены флюгера с дефлекторами. Но даже обычные конструкции позволяют увеличить тягу на 20%.

Если помещение отапливается газовым котлом, запрещается установка различных зонтов и вытяжек. Дымоход для газового оборудования оборудован открытым патрубком. Запрет объясняется тем, что зимой флюгер промерзает и на нем образуется слой льда. Образовавшиеся сосульки со временем блокируют рабочее отверстие, снижая тягу. В дальнейшем будет накапливаться угарный газ, что приведет к трагическим последствиям. Причина скопления конденсата и обледенения флюгера в том, что газовое отопление – котел с высокой степенью КПД. Котлы на твердом топливе менее производительны, поэтому установленная лопатка не подвергается образованию конденсата.

Ущерб, который может нанести установленный флюгер, – это повреждение крыши дома. При неправильной установке порывы ветра будут рвать конструкцию, что повредит не только крышу здания, но и дом.

Часто для увеличения вытяжки сверху на фановую трубу устанавливают различные вытяжные устройства: флюгер, дефлектор. Такое дополнительное устройство на выходе канализационного стояка не только увеличивает силу тяги, но и препятствует выходу газов из канализационной трубы. Флюгер увеличивает образование конденсата, который впоследствии будет проникать в канализацию. Зимой скопившаяся влага замерзает, что приводит к снижению тяги.

Устанавливаем коньковый аэратор для мягкой кровли

Коньковый аэратор представляет собой устройство для обеспечения искусственной вентиляции мягкой кровли. Без вентиляции происходит скопление влаги, которая приводит не только к протечкам крыши, но и к разрушению самого кровельного покрытия. Но от куда берётся влага, ведь мягкая кровля представляется производителями как герметичную, а в кровельной конструкции присутствует пароизоляция и гидроизоляция.

К сожалению, от возникновения влажного пара это не помогает. Пар появляются во всех домах в процессе принятия ванны, готовки пищи и т. д. Когда тёплый пар встречается с холодной поверхностью (из-за резких температурных скачков снаружи и внутри) происходит его конденсация. В результате чего водяные капельки оседают на конструкциях. Так же тёплая влага со временем нагревает кровельное покрытие изнутри, в результате чего в зимнее время, снег, скопившийся на крыше, тает, вода проникает в стыки и крыша протекает.

Назначение аэратора принцип действия коньковой вентиляции

Для удаления скопившейся влаги на скатных крышах и осушения конструкций применяют коньковый аэратор для мягкой кровли. Благодаря этому исключается возможность появления сырости, плесени и затхлого запаха. Главное выбрать качественное устройство для мягкой кровли, например коньковый аэратор ТехноНиколь и выполнить его монтаж ещё на стадии строительства. Но если по каким-либо причинам этого не сделано и влага скопилась, то аэратор можно установить и после окончания строительства, чтобы просушить конструкции и кровлю.

Коньковая вентиляция работает по принципу конвекции. Теплый влажный воздух поступает из дома и направляется к отверстиям в коньке и стремится выйти наружу.

Но этого не достаточно, чтобы обеспечить вентиляцию пространства по кровельным покрытием. Постоянное проветривание возможно только тогда, кода вытяжка и приток воздуха. Вытяжку обеспечивает конёк с аэратором, а поступление холодного воздуха – зазоры внизу карнизов. Для этого используют вентиляционные решётки.

Устройство и монтаж

Коньковый аэратор, либо как его ещё называют, коньковый вентиль, относится к сплошному виду вентиляционных устройств. Материал изготовления: полипропилен высокого давления. По бокам имеются отверстия для того, чтобы обеспечить выход тёплого воздуха из-под кровельного пространства. Имеет вид профиля с рёбрами жесткости и уплотнителем, который исключает попадание внутрь различных насекомых, мусора, осадков и т. д.

Устанавливается на скатных крышах с коньковым соединением при условии, что снег не будет скапливаться на коньке. Сверху накрывается коньковой черепицей. Таким образом, ему можно придать более эстетичный вид. Монтаж конькового аэратора можно выполнять в одну линию либо непрерывно, соединяя части друг за другом, либо отдельными участками.

Порядок выполнения монтажа конькового аэратора

1. С помощью циркулярной пилы в обрешётке вырезают вентиляционный зазор, шириной 30-80 мм, либо один наверху конька, либо два с обеих сторон от конька. Прорези выполняют не на всю длину конька, а не доходя до его краев на 30 см.
2. В местах, где зазор не прорезан, укладывают коньковую черепицу.
3. Выполняют монтаж конькового аэратора. Его элементы крепят специальными длинными кровельными гвоздями или шурупами. Гвозди должны входить в основание не менее чем на 6-7 мм или больше. Между собой элементы аэратора соединяются специальными замками.
4. Далее накрывают аэратор кровельной черепицей. Укладка выполняется внахлест, так же как и вдоль рёбер. Крепят черепицу специальными длинными кровельными гвоздями.
5. Торцы в местах, где аэратор сопрягается с кровлей, заполняют герметизирующим составом.

Таким образом, установка конькового аэратора на мягкой кровле является обязательным шагом при строительных работах. Он необходим для вытягивания водяных паров. Это позволяет избежать образования лишней влаги, которая пагубно влияет на кровельное покрытие. В результате монтажа аэратора кровля не пострадает и прослужит намного дольше.

Разновидности аэраторов

Материал, из которого изготовляется аэратор, зависит от типа кровельного покрытия:

• Стойкий к механическому разрушению и агрессивному воздействию внешней среды полипропилен применяется на кровлях с мягким покрытием. Вентиляционное устройство устанавливается на самой высокой точке или в местах соединения пластин, предотвращая возникновения в них сконденсированных паров влаги.
• Металлы, стойкие к коррозии и влиянию окружающей атмосферы, используются на крышах из металлочерепицы. Установка систем вентиляции возможна в любой точке кровельного покрытия.
• Используемые на покрытии из профнастила аэраторы также изготовляются из металла, чаще всего из нержавеющей стали. Размещаются они поближе к коньковому элементу.
• В зависимости от особенностей конструкции, аэраторы подразделяются на следующие виды:
• Позволяющие осуществлять равномерную циркуляцию воздушных масс, непрерывные, расположенные по всей поверхности крыши, такие как ленточные или коньковые. Непрерывные аэраторы обеспечивают постоянный процесс конвекции потоков воздуха.
• Предназначенные для создания вентиляции в отдельных частях кровельного покрытия точечные. Их действие локализуется на определенной обслуживаемой площади.
• Обеспечивающие принудительную циркуляцию воздушных потоков турбинные, конструктивно выполняемые в виде трубы с расположенным внутри вентилятором, приводящимся во вращение энергией электрического тока. Лучшим материалом для изготовления турбинных аэраторов считается алюминий, отлично сопротивляющийся коррозии и неподверженный тепловой деформации.

Выбирать необходимые аэраторы следует в зависимости от типа и площади кровельного покрытия, частоты использования жилых помещений и географического расположения построенного дома. Основной характеристикой, которую следует учитывать при покупке конкретной модели, является величина уклона крыши, на которую он рассчитан. Производители этих устройств обычно указывают нужные данные на упаковочном материале.

Установка аэраторов не представляет особой сложности и может быть выполнена самостоятельно. Лучше всего производить монтажные работы в процессе укладки кровельного покрытия, в противном случае придется проделывать отверстия под их установку, доходящие до слоя теплоизоляции. Крыши с уклонами, образующими чердак, венчаются коньком, аэраторы монтируются на всей его протяженности, обеспечивая конвекционное перемещение потоков воздуха под скатами кровли.

Разновидности

Знание о том, каким по месту расположения, разновидности конструкции и используемому материалу бывает аэратор кровельный (что это такое будет рассмотрено ниже), позволяет безошибочно выбрать и установить нужную модель, тем самым обеспечив полноценное выполнение заложенных в него функций. Разберем эти особенности более подробно.

Разновидности кровельных аэраторов Источник domnomore.com

Конструкция

По типу конструкции аэраторы делятся на три основные группы:

• Точечные.
• Непрерывные.
• Турбинные.

Точечные модели обеспечивают проветривание небольшой области кровли. Они устанавливаются на отдельных участках ската и конька. При этом для создания эффективной вентиляции требуется одновременный монтаж нескольких таких установок на одну крышу.

Непрерывные вариации имеют продолговатую форму, протяженностью, как правило, во всю длину ската крыши. Наиболее часто их устанавливают вдоль конька или среза кровли. Они обеспечивают более обширную вентиляцию подкровельного пространства. С боку конструкции имеются специальные отверстия для прохода воздуха.

Турбинные модификации оснащаются вентилятором с электроприводом. Они обеспечивают принудительную вытяжку, и потому считаются наиболее производительными. Однако имеют недостатки – более сложны в устройстве, установке, требуют более тщательной защиты, постоянного ухода и потребляют электроэнергию. К тому же, они не подходят для установки на крутые скаты.

Место расположения

По месту установки аэраторы делятся на две категории:

1. Скатные.
2. Коньковые.

Аэратор коньковой разновидности Источник proroofer.ru Приспособления первого типа монтируются на поверхности крыш в местах наибольшего скопления влаги. Поэтому они чаще всего имеют точечное исполнение конструкции. Коньковый аэратор для мягкой кровли или его аналога из жестких материалов устанавливается непосредственно на вершине – месте соединения скатов. По этой причине ему придается непрерывная форма. Благодаря этому он обеспечивает равномерное проветривание всей площади подкровельного пространства.

Материал кровли

Для каждого типа кровельного покрытия можно устанавливать вентиляционное устройство с корпусом только из какого-то конкретного материала. Существуют следующие рекомендации:

Аэратор для мягкой кровли, например, битумной черепицы, должен быть изготовлен из полипропилена. Данная модификация сочетает свойства хорошей ударной прочности, стойкости к термоперепадам, солнечному излучению и не подвергается коррозии. Место установки – стыки листов, наивысшие точки скатов.

Аэратор на мягкой кровле Источник sakh.com

• Прибор для профлиста производится с металлическим корпусом. Такая версия характеризуется не только прочностью, но также стойкостью к различного рода разрушающим факторам – осадкам, ветру, перепадам температуры. При этом материал должен иметь антикоррозионную защиту. Монтируется на минимальном расстоянии от конька.
• Вариант для металлочерепицы. Должен обладать свойствами, аналогичными выше рассмотренному прибору. Однако в отличие от него может иметь разные модификации по месту установки. Большой популярностью обладает коньковый аэратор для металлочерепицы, хотя существуют и скатные его версии.

Аэраторы на металлочерепице Источник legkovmeste.ru

Для чего нужен аэратор кровли? Борьба с источниками повышенной влажности.

На продолжительность использование кровельного покрытия влияют следующие факторы:

· качественная гидроизоляция и теплоизоляция;

· правильное использование материалов для кровли;

· своевременность профилактических осмотров и ремонта.

Появление влаги с уличной стороны может вызвать физическое повреждение или какой-то недостаток покрытия крыши. Влажность появляется из-за повреждений в пароизоляции или климатических изменений.

Под солнечными лучами кровля сильно нагревается. Из-за нагревания битумных веществ в покрытии кровли физическое состояние материалов изменяется. Нагревание покрытия вызывает появление пара в образовавшемся замкнутом герметичном пространстве. Из-за давления пара на покрытия происходит просачивание жидкости через стяжку, нарушая теплоизоляцию и создавая течь с потолка.

Заменить повреждённый слой можно только после полного разбора и ремонта кровли. Это процедура дорогая и крайне трудоёмкая, не все собственники готовы на это пойти.

Выполнять осушение крайне затруднительно, потому что найти участок, где произошло протекание, предоставляется мало возможным. Идеальным решением тогда будет установка вентиляционных аэраторов. Данное устройство способствует выводу испарений жидкости без причинения вреда кровле.

Установка прибора выполняется на новую воздвигаемую крышу или на существующую уже кровлю при ремонтных работах. Присутствие аэратора способствует увеличению периода эксплуатации крыши и сокращает расходы при кровельных ремонтных работах. Из-за ухудшения теплоизоляционных характеристик утеплителя для отопления потребуются дополнительные расходы.

Рекомендуем: Толщина гкл для стен: какой лучше использовать

В зимний период тёплые воздушные массы поднимаются наверх, из-за чего происходит разогрев крыши. Из-за таяния снега на кровельном покрытии образовывается наледь со свисающими вниз сосульками.

В жаркое летнее время из-за отсутствия необходимой циркуляции воздуха покрытие крыши сильно нагревается, отчего существенно поднимается температура в самом жилом помещении.

Монтаж прибора следует выполнять внимательно

Самое важное — подобрать коньковый или плоский прибор

На заметку! Для эффективности работы аэратора потребуется периодическая чистка от загрязнений и застоялой жидкости в трубках устройства. Для облегчения этого процесса прибор снабжён специальным вентилем, позволяющим легко снимать верхний слой материала кровли.

Практические решения в вентиляции для кровли

Применение точечных аэраторов

Остается предусмотреть отверстия на свесах или карнизах для входа воздушного потока и сверху на коньке для его выхода. Понятно, что внизу все просто, а сверху надо исключить попадание в вентиляционные отверстия осадков, птиц и насекомых. Кроме того, иногда крыша из мягкой битумной черепицы имеет сложную геометрическую поверхность, где сочетаются перепады высот, большое количество ендов, мансардные окна, уступы. Это затрудняет, а порой исключает свободный ток теплого воздуха снизу вверх.

Совет. Размещение точечных аэраторов и дефлекторов доверяйте только высококвалифицированному специалисту.

Для решения подобных задач применяются различные виды точечных аэраторов, а также дефлекторов. Аэратор – это простой вентиляционный выход, защищающий от попадания осадков и проникновения птиц и насекомых. А дефлектор – тот же аэратор, который за счет особой конструкции в соответствии с законом Бернулли повышает эффективность вентиляции примерно на 20 %.

Установка этих устройств довольно проста. На сложных гибких кровлях точечные аэраторы устанавливают во всех наивысших точках рельефа или вдоль ендовы. Главное – внимательно следить, чтобы не осталось застойных зон. Там, где нет перепадов высот, на простых крышах точечные аэраторы устанавливают не менее одного на 100 кв.м кровли.

Технология установки аэраторов различается в зависимости от типа кровли. При обустройстве вентиляции кровли из битумной черепицы аэраторы крепят к сплошной обрешетке, усиленной несложной конструкцией из бруса. Все поверхности надежно уплотняют герметиком.

Иногда кровля из гибкой черепицы смонтирована так, что вентиляция подкровельного пространства отсутствует. В этом случае можно установить специальные аэраторы, имеющие удлиненный перфорированный нижний патрубок, в который засыпана гранулированная масса. Нижний патрубок вставляется в дышащий теплоизоляционный мат, таким способом вентилируя его.

Применение коньковых аэраторов

Однажды к нам обратилась заказчица с просьбой переделать коньковую вентиляцию для кровли на любую другую. Дом еще не достроен, на мансарде еще не установлены потолки, но крышу из мягкой битумной черепицы «ИКОПАЛ» осенью полностью закончили.

По настоянию клиентки был сделан зазор для проветривания подкровельного пространства. Выход воздуха из вентиляции кровли был предусмотрен коньковый. Заказчица говорила, что ей внешне понравилась крыша с дополнительным фальшконьком. Действительно, такие конструкции смотрятся эффектно. Но зимой, после снежной вьюги на полу мансарды под коньком оказалась полоска снега. Женщина посчитала это недостатком такого типа вентиляции. После обследования конька оказалось, что это недостаток квалификации кровельщиков, которые возводили крышу.

На самом деле правильно сделанный коньковый способ выхода воздуха из вентиляции наиболее эффективен для простых двухскатных кровель из гибкой черепицы. При непрерывном расположении щелей для забора воздуха в подшивке вдоль всего карниза он равномерно распределяет свободный воздушный поток по площади всей крыши, не оставляя затененных участков. Такой естественный метод вентиляции характеризуется мощным потоком воздуха в месте встречи теплого пара с холодной внутренней плоскостью кровли.

Схема вентиляции подкровельного пространства а) с коньковым аэратором; б) со скатными аэраторами и щипцовым окном.

На коньке, в высшей точке ската, вдоль всей длины крыши оставляется сплошная щель шириной примерно 2–3 см. С обеих сторон от нее устанавливаются специальные крепежные профили с ребристой поверхностью. Именно на эту щель, опускаясь по обеим сторонам на профили, монтируется сплошной ленточный коньковый аэратор. Он крепится гвоздями или шурупами и уплотняется герметиком по всей длине, а сверху покрывается листами битумной черепицы. Получается почти обычный конек. Такие ленточные аэраторы изготавливаются из качественного и прочного пластика, имеющего повышенную стойкость к воздействию атмосферных явлений. Вдоль всей длины на выходе вентилируемого воздуха встроены фильтры, которые не дадут попасть внутрь осадкам, птицам или насекомым.

Совет. При возможности лично убедитесь в исключении попадания атмосферных осадков, листвы, насекомых или птиц во входные и выходные отверстия вентилируемого пространства крыши.

Стоимость

Производители стройматериалов предлагают огромный выбор различных моделей кровельных вентиляционных устройств. Их цена варьируется от нескольких сотен до нескольких тысяч рублей в зависимости от назначения и модификации.

В среднем цена кровельных вентиляторов в зависимости от их вида составляет:

1. Непрерывные аэраторы (устанавливаются по всей площади покрытия) – от 270 рублей.
2. Точечные вентиляторы (одно устройство может вентилировать 20 м2 кровельного пространства) – от 400 рублей.
3. Турбинные дефлекторы – от 300 до нескольких тысяч рублей.

На стоимость устройства влияют и модели вентиляторов. Приведем ориентировочные цена на некоторые модели устройств:

1. Аэратор из 3-х частей, рассчитанный до 60-ти м2 кровли – в среднем 450 рублей.
2. Аэратор из 3-х частей, рассчитанный до 60-ти м2 покрытия, для регионов с обильными атмосферными осадками – 600 рублей.
3. Аэратор из 4-х частей, рассчитанный до 100 м2, для регионов с обильными атмосферными осадками – 850-900 рублей.
4. Аэратор из 3-х частей, рассчитанный до 100 м2 покрытия, способствует возникновению дополнительной тяги – 1200 рублей.

1. Кровельные аэраторы можно устанавливать не только при обустройстве новой кровли, но и при выполнении ремонта старых покрытий.
2. Вентиляторы необходимо устанавливать исходя из форм и размеров крыши, состояния пароизоляции.
3. Специалисты рекомендуют покупать в комплекте все элементы вентиляционной системы у одного продавца.
4. Согласно требованиям строительных правил и норм на 100 м2 покрытия должен быть установлен один аэратор и расстояние между ними не должно быть больше 12 метров.
5. Для объектов с высоким уровнем влажности расчеты системы вентилирования должны производиться специализирующимися в данной сфере компаниями.
6. Монтажные работы по установке вентиляторов лучше всего проводить летом.

Для установки и эксплуатации Вам необходимо использовать специальные приспособления. Предлагаем рассмотреть, что такое и как работает кровельный аэратор для мягкой кровли, профнастила и для черепицы, какова цена и какие марки дефлектора сейчас наиболее популярны.

Разновидности аэраторов

Встречается множество разновидностей аэраторов для кровли, в продаже сегодня есть множество моделей самых различных размеров. Аэраторы устанавливаются как во время возведения дома, так и потом, когда делается уже текущий ремонт кровли. Ставить их нужно на верхних местах кровли, это создаст необходимое давление, в итоге полностью выведет весь конденсат и влагу во внешнюю среду.

Диапазон действия аэратора внутри кровельного пирога охватывает площадь от 50 до 100 метров квадратных, поэтому для обеспечения вентиляции кровли в полной мере необходимо правильно рассчитать нужное количество аэраторов, исходя из конфигурации крыши.

Для мягких кровельных покрытий используют такие аэраторы, которые сделаны из особенного пластика, который обладает ударопрочными свойствами. Он может предотвратить негативные последствия перепадов температур, предотвратить коррозию. В зависимости от того, каковы особенности конструкции устройства, назначение, а также принцип работы, различают два разных вида аэраторов: это коньковые (то есть, непрерывного типа), а также точечные аэраторы.

Места установки аэраторов выбираются, исходя из размера и конструктивной особенности крыши

Точечные аэраторы

Точечный аэратор может быть установлен на некоторых участках (точках) крыши. Как правило, его устанавливают на скате, иногда (гораздо реже) на коньке крыши. Точечные аэраторы бывают скатными и коньковыми. Первый вариант нужен для того, чтобы усилить движение воздушных масс. По этой причине их ставят на очень длинных и сложных по конструкции скатах. Имеет большое значение правильное размещение.

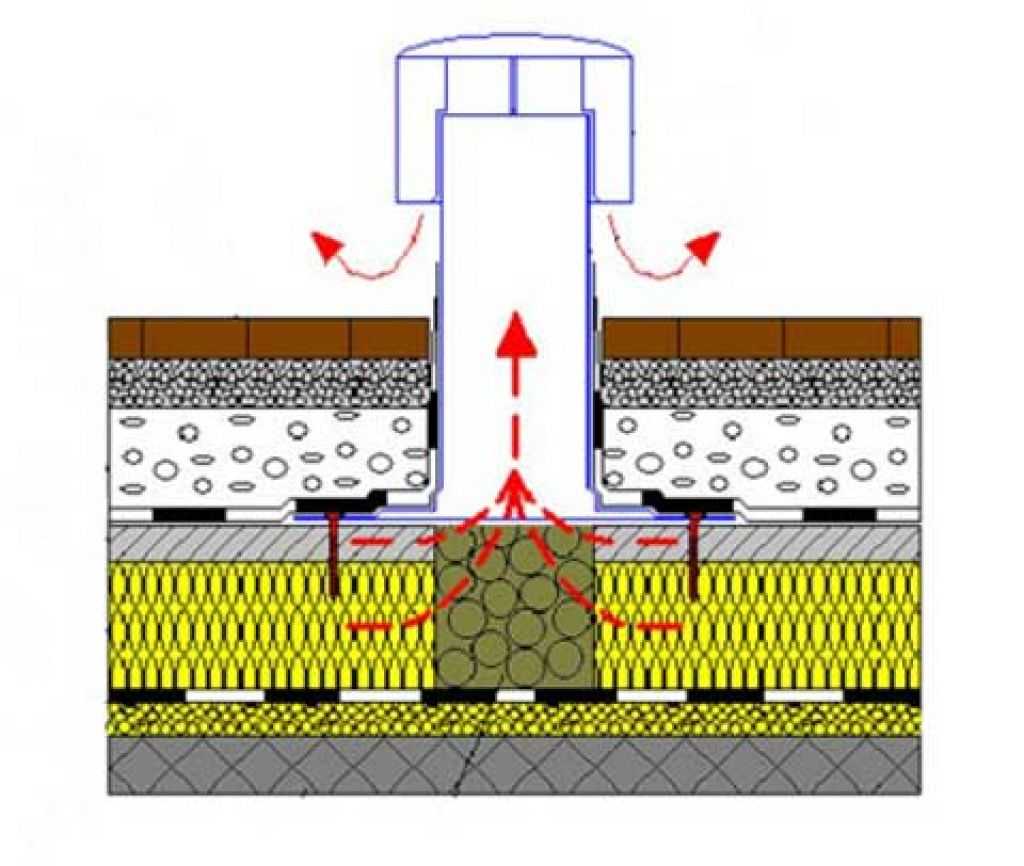

Аэраторы по своей конструкции напоминают вентиляционную трубу, которая закрыта сверху специальным колпаком, этот колпак может быть разной конфигурации. Чаще всего внешний вид такой конструкции отдалённо напоминает небольшой грибок либо простую коробку.

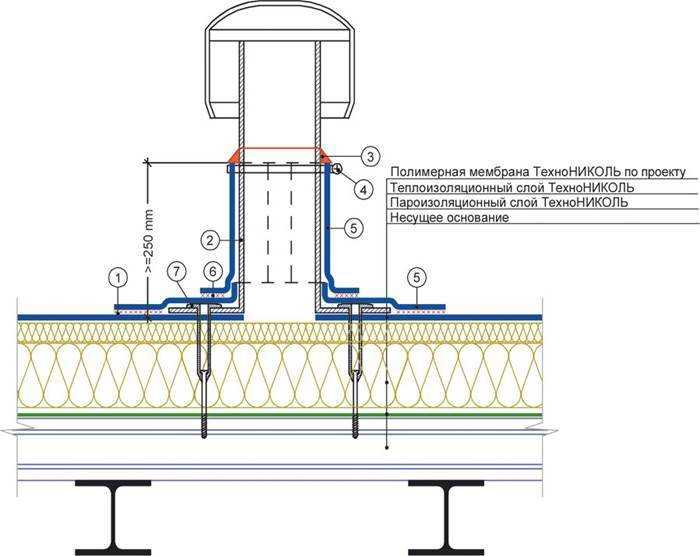

Точечный аэратор в виде трубы

У аэратора точечной конструкции, как правило, основание плоское, через него и осуществляется соединение с кровлей. Основание же конькового аэратора точечного типа – угловое, оно предназначено для того чтобы происходило сопряжение непосредственно с коньком крыши.

Точечные аэраторы ставят на крышах, у которых по умолчанию отсутствует конёк. В частности, это плоские и шатровые крыши. Элементы аэратора изготовлены из пластика сверхвысокой прочности, устойчивого не только по отношению к механическому повреждению, но и к выгораниям от постоянного пребывания на солнце. Аэратор состоит из трубки и колбы, защитного устройства (зонтика), а также фильтрационной сетки. Форма колбы может быть разная, поэтому аэраторы бывают бутылочными и плоскими. Если у вас шатровая или односкатная крыша, лучше приобрести бутылочный аэратор, а вот если кровля плоская, то следует предпочесть также и плоский вариант аэратора.

Разновидность кровельных аэраторов: точечные и коньковые

Кроме вышеуказанного следует учесть, что точечные конструкции аэраторов только в том случае хорошо работают, когда они поставлены равномерно по всей поверхности вашей крыши. Для достижения максимальной эффективности от установки аэраторов где-то на каждые двадцать квадратных метров крыши ставят один дефлектор, однако лучше всего ставить два, если такая возможность имеется.

Коньковые аэраторы

Коньковый тип аэратора принято относить к непрерывной системе вентиляции, потому что его ставят по всей длине конька. По своему виду, эта конструкция – угловая деталь, на которой имеются отверстия защищенные особыми барьерами. Последние требуются, чтобы в устройство не попадали насекомые, грязь, пыль или снег. Коньковые аэраторы монтируют исключительно на скатной крыше.

Если для самостоятельной установки аэратора у вас нет необходимых навыков, лучше обратиться за помощь к профессионалам

Конструкция аэратора конькового типа прекрасно удерживает всю влагу, при этом пропускает воздушные массы наружу, не позволяя им застаиваться. После установки устройства по длине конька, сверху закрепляют кровельные материалы. Кстати, коньковый аэратор является эстетичным и эффектным способом гидроизоляции конькового паза.
